Вступление

Лаборатория продолжает сводное тестирование нереференсных систем охлаждения для графических ускорителей на примере видеокарты GeForce RTX 2070 Super с тепловыделением 185 Вт.

реклама

Ранее мы обратили внимание на относительно бюджетные модели в иерархии систем охлаждения для видеокарт: Arctic Cooling Accelero Mono Plus и ID-Cooling Frostflow 240VGA. Несмотря на свое позиционирование, они продемонстрировали заметную разницу при сравнении с оригинальным кулером и превзошли его в эффективности и уровне шума.

Не меньших успехов можно ожидать от старших версий тех же производителей, которые отличаются улучшенными конструкциями и более оборотистыми вентиляторами.

Arctic Accelero Twin Turbo III

Упаковка и комплектация

Arctic Cooling Accelero Twin Turbo III поставляется в картонной упаковке с бело-синей полиграфией, олицетворяющей основные цвета производителя и подчеркивающие контуры системы охлаждения.

реклама

450x352  67 KB. Big one: 1500x1172  513 KB

На боковом торце коробки располагается таблица с техническими характеристиками, перечень комплектации и список поддерживаемых графических ускорителей. Отметим, что в нем отсутствуют актуальные модели видеокарт, что связано непосредственно с поставкой данного экземпляра: на официальном сайте продукты GTX 1650, RTX 20 и Radeon RX 5000 series уже приведены.

450x180  48 KB. Big one: 1500x600  387 KB

Отличительная особенность третьей версии кулера Arctic Accelero Twin Turbo является массивный бэкплейт, преимущества которого приводят два термоснимка.

450x267  65 KB. Big one: 1500x889  474 KB

Для полноценного охвата большинства графических ускорителей, комплектация системы охлаждения максимально разнообразна. В него входят термопрокладки, переходник для вентиляторов, мягкие подставки, различные винты крепления опорной пластины, усиливающая рама для фиксирования кулера от провисания.

450x290  31 KB. Big one: 1500x967  201 KB

В отдельном лотке расположен именитый бэкплейт с широким профилем, занимающий более одного слота расширения.

450x227  29 KB. Big one: 1500x755  172 KB

Внешний вид и дизайн

450x256  42 KB. Big one: 1500x853  300 KB

Система охлаждения Arctic Accelero Twin Turbo III в сравнении с моделью Mono Plus имеет классическую двухвентиляторную конструкцию с крупным радиатором, накрытым глухим кожухом для перераспределения воздушного потока.

450x298  40 KB. Big one: 1500x992  274 KB

Размеры кулера составляют 217 х 122 х 53 мм, масса равна 810 г. Производитель указывает 250 Вт теплового пакета, с которым справится система охлаждения.

450x317  53 KB. Big one: 1500x1056  437 KB

реклама

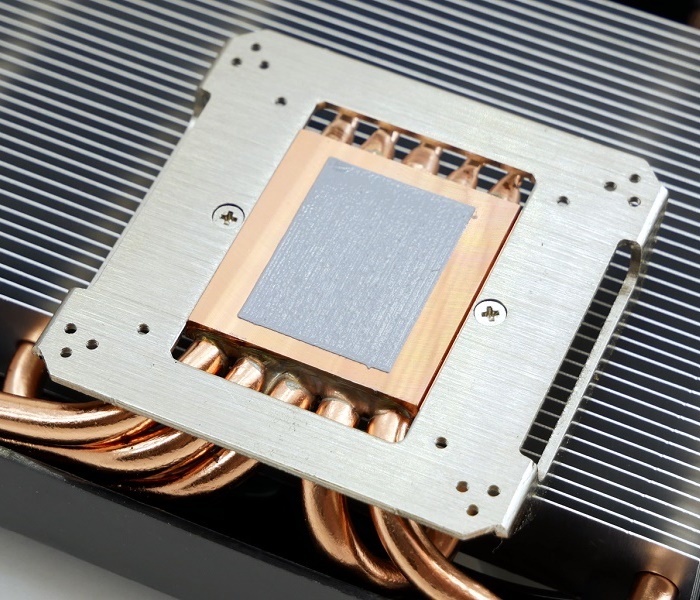

В основании теплосъемника располагается крепежный кронштейн, рассчитанный на многие виды монтажных отверстий. Сам же подошва радиатора снабжена заводской термопастой MX-4.

450x308  86 KB. Big one: 1500x1025  636 KB

Кронштейн имеет три степени свободы для возможно регулирования ширины кулера при установке на видеокарту. Сам теплосъемник медный и в каналах соединений с тепловыми трубками качественно пропаян. Полировка хорошая, но тактильно ощущаются следы фрезы.

450x216  44 KB. Big one: 1500x719  317 KB

Тело радиатора насчитывает 35 алюминиевых пластины, которые пронизывают пять тепловых трубок диаметром 6 мм каждая. Толщина каждой пластины равна 0.4 мм, они набраны с шагом в два миллиметра друг от друга, что способствует хорошей продуваемости радиатора даже при очень низких оборотах вентилятора.

реклама

450x244  42 KB. Big one: 1500x813  347 KB

Разработчики использовали аналогичную технологию производства, что и для модели Arctic Cooling Accelero Mono Plus, поэтому многие элементы дизайна и конструкции они унаследовали от единого прототипа.

450x306  54 KB. Big one: 1500x1019  414 KB

В качестве активной зоны выступает пара вентиляторов типоразмера 92 мм, диаметр крыльчатки – 87 мм. В конструкции вентиляторов используется гидродинамический подшипник, а скорость вращения крыльчатки составляет от 900 до 2000 об/мин. Максимальный ток при напряжении 12 В не превышает 0,15 А.

450x215  38 KB. Big one: 1500x717  267 KB

реклама

Подключение происходит к видеокарте посредством штатного мини-коннектора 4-pin.

450x204  11 KB. Big one: 1200x545  54 KB

Особенности установки

Установка системы охлаждения Arctic Cooling Accelero Twin Turbo III на видеокарту происходит в несколько этапов и сложнее процесса Mono Plus.

Первоначально на печатной плате располагаются горячие участки зоны VRM и микросхем памяти, на которых размещаются термопрокладки. Далее фиксируется опорная пластина и крепится боковыми зацепами. К сожалению, данный шаг не попал в объектив фотокамеры.

реклама

450x286  51 KB. Big one: 1500x952  380 KB

Устанавливаем основные винты в кронштейне в соответствии с крепежным расстоянием вашего графического процессора.

450x263  67 KB. Big one: 1500x876  470 KB

Этап монтажа радиаторов для мосфетов и микросхем памяти мы пропускаем по естественным причинам: в модели Arctic Cooling Accelero Twin Turbo III они попросту отсутствуют и охлаждаются потоком нагнетаемого воздуха, включая подсистему питания VRM. Последняя испытывает высокие температуры, но в данном случае мы работаем согласно инструкции Arctic.

450x286  47 KB. Big one: 1500x953  354 KB

реклама

В собранном виде кулер Arctic Cooling Accelero Twin Turbo III занимает четыре слота расширения.

450x158  30 KB. Big one: 1500x527  217 KB

Опорная пластина выступает в качестве элемента жесткости и отдельного пассивного радиатора с обратной стороны PCB видеокарты.

450x240  41 KB. Big one: 1500x799  328 KB

Дополнительно производитель предусмотрел отдельную пластину для фиксации получившегося тандема из графического ускорителя и кулера, однако конструктивные особенности не позволили установить ее в корпусе Phanteks.

реклама

450x251  11 KB. Big one: 1200x668  53 KB

Но и без нее видеокарта Inno3D GeForce RTX 2070 Super Twin X2 OC чувствует себя прекрасно.

450x227  60 KB. Big one: 1500x758  378 KB

После череды тестов на основании радиатора отпечатались контур TU104 и заметны следы фрезы.

450x269  81 KB. Big one: 1500x898  702 KB

реклама

Снимок бэкплейта с отпечатками на термопрокладках.

450x264  29 KB. Big one: 1500x881  203 KB

Чтобы наше тестирование было максимально полным и всеохватывающим, разыграем ситуацию использования Arctic Cooling Accelero Twin Turbo III с радиаторами на мосфетах и чипах памяти, которые мы позаимствовали у модели Mono Plus, или же можно приобрести отдельно, но без которых использование графического ускорителя опасно.

450x242  53 KB. Big one: 1500x808  371 KB

ID-Cooling Icekimo 240VGA-RGB

Упаковка и комплектация

Топовая жидкостная система охлаждения ID-Cooling Icekimo 240VGA-RGB поставляется в черной упаковке с оранжевой окантовкой и полосой индикации RGB подсветки.

450x395  51 KB. Big one: 1500x1315  413 KB

На обороте нас встречают таблица технических характеристик, схематичное изображение основного блока и радиатора с указанием размеров и монтажные крепления.

450x398  66 KB. Big one: 1500x1328  605 KB

Специфика данного типа охлаждения подразумевает богатый набор аксессуаров, который включает основной тип креплений для видеокарт Radeon и GeForce GTX, отдельный комплект для RTX моделей, внешний пульт управления подсветкой и Y-разветвитель для элементов подсветки.

450x301  22 KB. Big one: 1500x1004  147 KB

Кроме того в комплектацию входят 16 низкопрофильных радиаторов, тюбик с термопастой, крепежные винты и другие необходимые элементы.

450x285  29 KB. Big one: 1500x951  198 KB

Внешний вид и дизайн

ID-Cooling Icekimo 240VGA-RGB является младшей моделью жидкостной системы охлаждения видеокарты в иерархии компании ID-Cooling, и в сравнении с ранее рассмотренной версией ID-Cooling Frostflow 240VGA отличается дизайном кожуха, вентиляторами основного блока 92 мм и радиатора типоразмера 120 мм, оснащенные RGB-подсветкой.

450x277  41 KB. Big one: 1500x922  309 KB

Размеры двухсекционного радиатора достигают внушительные 276 х 120 x 27 мм, толщина рабочего тела составляет классические 17 мм. Плотность расположения ребер составляет 19-20 FPI.

450x218  28 KB. Big one: 1500x726  214 KB

Основной блок ID-Cooling Icekimo 240VGA-RGB представляет совмещенную помпу-водоблок и вентилятор типоразмера 92 мм, накрытые и соединенные металлическим кожухом с декоративным вставками. Скорость вращения карлсона заявлена на отметке 1500 об/мин, но в процессе тестирования удалось регулировать в диапазоне 1100 – 2200 об/мин, что благоприятно отразится на эффективности охлаждения. Сбоку располагается подсветка логотипа ID-Cooling.

450x191  37 KB. Big one: 1500x637  267 KB

Помпа питается стандартным коннектором SATA, вентилятор 92 мм поддерживаем ШИМ-управление благодаря 4-pin коннектору, третий разъем относится подсветки с типом подключения 4-pin 12V RGB.

450x248  24 KB. Big one: 1500x827  170 KB

Система охлаждения ID-Cooling Icekimo 240VGA-RGB оснащена лучшими своими вентиляторами DF-12025-RGB с полупрозрачными рамками. Скорость вращения составляет 900 – 2000 об/мин, сила тока – до 0,25 А, потребление – до 3 Вт.

450x375  39 KB. Big one: 1500x1250  257 KB

От каждого вентилятора отходит пара 4-pin проводов, позволяющая управлять скоростью вращения с помощью ШИМ-регулировки и настраивать RGB-подсветку.

450x240  19 KB. Big one: 1500x800  136 KB

Особенности установки

Перед установкой системы охлаждения ID-Cooling Icekimo 240VGA-RGB размещаем на горячие элементы видеокарты низкопрофильные радиаторы, включая мосфеты зоны VRM, если последняя не имеет своего охладителя.

450x269  44 KB. Big one: 1500x898  326 KB

Определяемся с типом графического ускорителя, в нашем случае это модели серии GeForce RTX, и на помпе-водоблоке фиксируем необходимый комплект.

450x251  42 KB. Big one: 1500x838  282 KB

Следующий шаг заключается в непосредственной установке основного блока на видеокарте.

450x255  39 KB. Big one: 1500x851  276 KB

Подсистема питания графического ускорителя Inno3D GeForce RTX 2070 Super Twin X2 OC располагается под вентилятором типоразмера 92 мм, что позволяет зоне VRM активно охлаждаться комплектным карлсоном. Именно поэтому данные системы охлаждения рекомендуются для использования с правым расположением силовой части, в то время как решения с левым размещением данной функции лишены. Это касается видеокарт GeForce GTX 1660 серии, некоторых моделей Radeon RX 470/480/570/580 и частично Radeon RX Vega с продольным расположением силовых элементов.

450x306  55 KB. Big one: 1500x1020  492 KB

Финальный этап – вентиляторы типоразмера 120 мм на выносном радиаторе.

450x336  49 KB. Big one: 1500x1120  322 KB

Общая фотография установленной системы ID-Cooling Icekimo 240VGA-RGB на видеокарте GeForce RTX 2070 Super.

450x327  44 KB. Big one: 2000x1452  505 KB

Тестовый стенд

Конфигурация:

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайта, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black.
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение:

  • Операционная система: Windows 10 x64.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark 4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая в блоке питания, отключались. На графиках граница условной бесшумности для системы определяются на уровне 30.5 дБА, граница же условного комфорта на отметке 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.

Результаты тестирования

Тестирование видеокарты Inno3D GeForce RTX 2070 Super Twin X2 OC производилось в тесте устойчивости 3DMark Fire Strike Extreme в режиме 25 прогонов до тех пор, пока температурные показатели не зафиксируются.

На скриншоте ниже отмечены результаты воздушного кулера Arctic Cooling Accelero Mono Plus.

450x230  168 KB. Big one: 2304x1180  2072 KB

Тактовая частота графического процессора на видеокартах NVIDIA GeForce последних поколений частично зависит от температуры GPU, поэтому забегая вперед отметим, что с нештатными системами охлаждения модель Inno3D GeForce RTX 2070 Super Twin X2 OC бустит немного сильнее.

Частота графического процессора, МГц

3DMark Fire Strike Extreme
Больше – лучше


Включите JavaScript, чтобы видеть графики

Более агрессивная тактовая частота ядра отражается на производительности видеокарты в тесте 3DMark Time Spy.

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Благодаря в первую очередь более агрессивными и оборотистыми вентиляторам типоразмера 92 мм кулер Arctic Cooling Accelero Twin Turbo III обходит модель Mono Plus, но разрыв составляет скромные 1-2°C.

Та же история с жидкостной системой охлаждения ID-Cooling Icekimo 240VGA-RGB: при аналогичной конструкции и помпы, небольшой выигрыш достигается повышенной скоростью вращения вертушками на выносном радиаторе 240 мм.

Температура графического процессора, °C

Бездействие | 3DMark Fire Strike Extreme
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Ахиллесовой пятой Arctic Cooling Accelero Twin Turbo III является отсутствие штатных радиаторов для подсистемы питания, которая в отсутствие дополнительного источника увеличения площади рассеивания тепла, значительно прогревается. Несмотря на то, что в нашем случае при должном корпусном вентилировании, использовании видеокарты с большим числом фаз и умным контроллером, распределяющим нагрузку, в вашем случае такой комбинации обстоятельств может и не быть, и в сети встречаются случаи выхода из строя графических ускорителей.

В версии ID-Cooling Icekimo 240VGA-RGB устранен недостаток мало оборотистого вентилятора 92 мм модели Frostflow 240VGA зоны VRM, демонстрируя разницу эффективности до 13°C.

Температура зоны VRM, °C

Бездействие | 3DMark Fire Strike Extreme
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Заключение

Рассмотренные системы охлаждения занимают более высокую позицию в иерархии производителей и относятся к дорогим продуктам. Но достигается это простейшим использованием «злых» оборотистых вентиляторов, которые вносят основный вклад в эффективность. Такой подход в процентном соотношении значительно уступает возросшей стоимости, однако обо всем по порядку.

Воздушный кулер Arctic Accelero Twin Turbo III получил классическую конструкцию с двумя вентиляторами и соответствует общепринятой концепции. По сравнению с другими разработками компании третья версия «двойного турбо» обзавелась массивным «бэкплейтом»-радиатором, отводящим тепло от печатной платы. Эффективность охлаждения модели не вызывает нареканий: она обходит другую разновидность воздушных систем охлаждения С-типа.

Занимательный промах связан с отсутствием комплектных радиаторов для не менее горячих элементов видеокарты – микросхем памяти и мосфетов подсистемы питания. Последние пусть и обладают определенным запасом прочности и теплостойкости (до 125°C), но, как показывает практика, по-прежнему требуют охлаждения. По неизвестным мне причинам, производитель не исправляет просчет при выпуске новых ревизий кулера. И сложно сказать, с чем это связано.

В свою очередь система жидкостного охлаждения ID-Cooling Icekimo 240VGA-RGB переняла все лучшее от модели FrostFlow и исправила ее слабое место. Разработчики заменили вентилятор 92 мм на более производительный, который лучше обдувает силовую часть видеокарты. Вместе с измененным дизайном старшая версия получила фирменные вертушки DF-12025-RGB с оригинальной полупрозрачной рамкой и настраиваемой RGB подсветкой. Это благотворно отразилось на охлаждении компонентов графического ускорителя.

Для энтузиастов неплохим решением может стать альтернативный вариант, при котором необходимо довести до ума модель ID-Cooling Frostflow 240VGA. Необходима лишь замена вентилятора 92 мм основного блока на что-то более оборотистое и тихое.
