Сводное тестирование систем охлаждения на GeForce RTX 2070 Super

Оглавление

Вступление

За последние несколько лет прогресс в видеокартостроении шагнул вперед: технологические нормы уменьшаются, энергоэффективность возрастает, уровень производительности увеличивается. Однако популярные модели графических ускорителей по-прежнему рассчитаны на 140-200 Вт теплового пакета, а их уровень производительности устроит большинство геймеров.

реклама

Для удовлетворения большого спроса производители расширяют модельный ряд различными версиями видеокарт, оснащенными как простенькими системами охлаждения, так и монструозными комбинированными кулерами или копией референсного аналога. В конечном счете, каждый пользователь подыскивает себе доступное решение, отвечающее его запросам.

В данном обзоре мы вернемся к теме оригинальных систем охлаждения для видеокарт, к которым присматриваются по нескольким причинам. В их числе: низкая эффективность штатной СО, высокий уровень шума, выход кулера из строя, либо иные требования. Для изучения вопроса мы обратимся к актуальному графическому ускорителю с высоким уровнем производительности и энергопотреблением – Inno3D GeForce RTX 2070 Super Twin X2 OC. Она построена на референсной печатной плате и оснащена оригинальной системой охлаждения, соответствующей концепции Founders Edition. Это хороший эффективный кулер с комфортным уровнем шума, но нет предела совершенству.

В тестировании принимают участие несколько различных систем охлаждения, доступных для приобретения и поделенных по двум ценовым сегментам. Мы познакомимся с бюджетным воздушным кулером, конструкция которого зарекомендовала себя наилучшим образом, и недорогой жидкостной СО, выступающей на ином уровне.

Но перед тем как детально изучить героев обзора – Arctic Cooling Accelero Mono Plus и ID-Cooling Frostflow 240VGA, рассмотрим видеокарту, выступающую в качестве основы для тестового стенда.

Внешний вид и размеры Inno3D GeForce RTX 2070 Super Twin X2 OC

реклама

Видеокарта Inno3D относится к младшей линейке графических ускорителей Twin X2 и построена на концепции оригинальной модели Founders Edition. Но отличия никуда не деваются, и главное из них кроется в визуальном ряде, сменившем светло-серые вставки с контурами вентиляторов на темные краски.

450x304  36 KB. Big one: 1500x1012  281 KB

Графический ускоритель получил строгие рамки, подчеркнутые парой 90 мм вентиляторов, которые освещает боковая надпись INNO3D с LED-подсветкой.

450x215  36 KB. Big one: 1500x716  295 KB

Завершает визуальный образ металлический «бэкплейт» с большим числом точек крепления.

450x217  29 KB. Big one: 1500x722  244 KB

Система охлаждения модели Twin X2 OC построена на базе из блока ребер с испарительной камерой, покрывающей всю область печатной платы.

450x294  49 KB. Big one: 2000x1306  553 KB

Отдельная пластина накрывает микросхемы памяти и силовые элементы, контактируя с испарительной камерой через специальный термоинтерфейс.

Вентиляторы Champion CF9015H12S поддерживают технологию Fan Stop и вращаются со скоростью 0-3350 об/мин.

450x250  41 KB. Big one: 2000x1110  407 KB

Inno3D GeForce RTX 2070 Super Twin X2 OC построена на референсной печатной плате GeForce RTX 2080, соответствуя оригинальной концепции NVIDIA и являясь младшей разновидностью.

Подсистема питания лишена одной фазы питания и насчитывает девять фаз, где семь отведены на графический процессор и две – на память.

Графический процессор TU104-410A- A1 произведен по 12 нм техпроцессу на 5-й неделе 2019 года и включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.

450x218  53 KB. Big one: 2000x970  687 KB

реклама



В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 9EA77 D9WCW. Их тактовая частота составляет 1750 МГц (эффективная частота 14000 МГц).

Со вступительной частью закончено, переходим к знакомству с участниками.

Обзор Arctic Cooling Accelero Mono Plus

Упаковка и комплектация

Arctic Cooling Accelero Mono Plus поставляется в небольшой упаковке-блистере, плотно скомпонованного с дополнительными аксессуарами.

реклама

450x339  44 KB. Big one: 1500x1129  328 KB

На тыльной стороне располагается вставка с техническими характеристиками на нескольких языках, три теста, свидетельствующие о преимуществе кулера, и небольшое описание модели.

Сбоку располагается список видеокарт, поддерживаемых Arctic Cooling Accelero Mono Plus, но давненько не обновляемый и частично потерявший свою актуальность.

440x450  104 KB. Big one: 1466x1500  874 KB

Комплектация по современным меркам нескромная. Пользователь обнаружит:

  • Руководство пользователя;
  • QR-код для веб-инструкции;
  • Набор креплений;
  • Заглушка для слота расширения корпуса;
  • Переходник питания для штатного вентилятора >> Molex;
  • Двухкомпонентный термоклей;
  • Изоляционные полоски.

реклама

450x336  36 KB. Big one: 2000x1495  453 KB

Дополнительно в набор входят 26 радиаторов для микросхем памяти и элементов питания различной формы.

450x182  23 KB. Big one: 2000x808  219 KB

Внешний вид и дизайн

Системе охлаждения для видеокарт Arctic Cooling Accelero Mono Plus без малого 8 лет, но и по истечении данного срока она не теряет своей актуальности и может ставиться в пример многим другим моделям.

реклама

Arctic Cooling Accelero Mono Plus имеет классическую конструкцию C-типа и в отличие от других оригинальных решений (Thermalright Shaman, Ice Hammer IH-900B), которые мы тестировали ранее, модель «Моно+» успешно существует и продается в наши дни.

450x331  52 KB. Big one: 1500x1104  369 KB

В конструкции используется единственный 120-миллиметровый вентилятор. Размеры изделия составляют 136 х 138 х 51 мм, масса равна 348 граммам. При таких габаритах Arctic Cooling Accelero Mono Plus способен рассеивать до 200 Вт тепла графического процессора.

450x186  34 KB. Big one: 1500x619  253 KB

В основании теплосъемника располагается крепежный кронштейн, рассчитанный на многие виды монтажных отверстий. Сам же подошва снабжена заводской термопастой, и учитывая, с каким производителем мы имеем дело, с уверенностью стоит говорить о пасте типа MX.

реклама

450x379  70 KB. Big one: 1500x1263  536 KB

Качество обработки основания находится на высоком уровне. Полировка хорошая, но тактильно ощущаются следы фрезы, и снимок кристалла GPU после тестов подтвердит наши слова.

450x288  56 KB. Big one: 1500x961  445 KB

Непосредственно сам теплосъемник медный и в каналах соединений с тепловыми трубками качественно пропаян.

450x289  76 KB. Big one: 1500x963  523 KB

реклама

Тело радиатора насчитывает 43 алюминиевых пластины, которые пронизывают пять тепловых трубок диаметром 6 мм каждая. Толщина каждой пластины равна 0.4 мм, они набраны с шагом в два миллиметра друг от друга, что способствует хорошей продуваемости радиатора даже при очень низких оборотах вентилятора.

450x426  85 KB. Big one: 1500x1421  569 KB

Ребра запрессованы на тепловые трубки без использования пайки.

450x145  20 KB. Big one: 1500x476  169 KB

В качестве активной зоны выступает вентилятор типоразмера 120 мм, диаметр крыльчатки – 113 мм. В конструкции вентилятора используется гидродинамический подшипник, а скорость вращения крыльчатки составляет от 400 до 1500 об/мин. Максимальный ток при напряжении 12 В не превышает 0,2 А.

реклама

450x353  42 KB. Big one: 1500x1178  278 KB

Разработчики предусмотрели все возможные исходы, снабдив штатный вентилятор раздвоенным коннектором питания, в зависимости от типа используемого на видеокарте разъема: 4-pin или 3-pin, не забывая о комплектном переходнике.

450x215  12 KB. Big one: 1083x517  47 KB

Особенности установки

Процесс установки системы охлаждения Arctic Cooling Accelero Mono Plus на видеокарту GeForce RTX 2070 Super начинается с разметки и выбора типа радиаторов для микросхем памяти: из-за широкого основания они немного смещены в стороны.

450x244  40 KB. Big one: 1500x814  300 KB

Модель Inno3D GeForce RTX 2070 Super Twin X2 OC оборудована не отдельным радиатором для силовой части, а пластиной полного покрытия, которая не совместима с креплением рассматриваемого кулера, поэтому на мосфеты устанавливаем комплектные радиаторы VRM. Стоит отметить, что радиаторы фиксируются на термоскотч, чтобы не портить внешний вид изделия штатным клеем.

450x218  54 KB. Big one: 1500x725  370 KB

Графический процессор GeForce RTX 2070 Super использует площадку 53,2 х 53,2 мм. После установки стоек и фиксации основания винтами, система охлаждения Arctic Cooling Accelero Mono Plus занимает свое место.

450x304  55 KB. Big one: 1500x1013  398 KB

Основное преимущество кулеров C-типа – это накрытие печатной платы и прямой обдув текстолита с горячими элементами. С учетом габаритов вентилятора последний нависает над зоной VRM и более эффективно ее охлаждает.

450x173  34 KB. Big one: 1500x577  248 KB

Крепежный кронштейн Arctic Cooling Accelero Mono Plus имеет три положения, позволяя двигать его влево-вправо относительно ракурса, представленного ниже.

450x263  49 KB. Big one: 1500x876  360 KB

Вид с обратной стороны. Arctic Cooling Accelero Mono Plus выступает на ~50 мм.

450x275  59 KB. Big one: 1500x917  474 KB

Отсутствие бэкплейта сказывается на печатной плате, которая провисает под давлением проводов дополнительного питания. В целом, некритично.

450x228  69 KB. Big one: 1500x759  474 KB

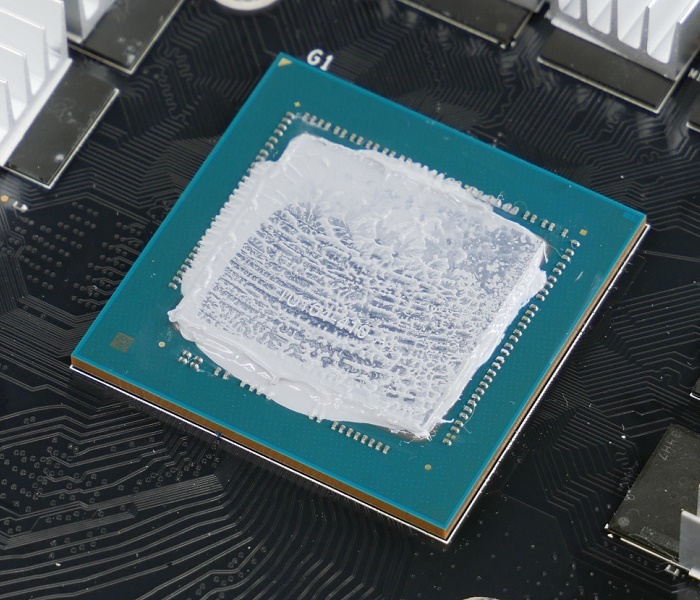

После череды тестов на графическом процессоре TU104 отпечатались следы от фрезы на основании.

450x249  69 KB. Big one: 1500x829  526 KB

Обзор ID-Cooling Frostflow 240VGA

Упаковка и комплектация

Жидкостная система охлаждения для видеокарты ID-Cooling Frostflow 240VGA поставляется в черной упаковке больших габаритов с изображением модели.

450x427  55 KB. Big one: 1500x1424  412 KB

Набор аксессуаров включает дополнительные крепления для графических ускорителей GeForce RTX, крепления для различных моделей, пару стоек, Y-разветвитель для вентиляторов, винты для вентиляторов, две полосы двустороннего термоскотча и 16 радиаторов для микросхем памяти.

450x260  28 KB. Big one: 1500x865  187 KB

Внешний вид и дизайн

Модель ID-Cooling Frostflow 240VGA относится к необслуживаемым системам жидкостного охлаждения типа «3 в 1», объединяющие помпу, водоблок и выносной радиатор гибкими шлангами. Отличительной особенностью конкретно нашей модели заключается в переоборудованном креплении под новые задачи – графические процессоры, имеющие иные монтажные отверстия, нежели центральные процессоры с сокетами Intel LGA115x или AMD AM3/AM4.

450x335  38 KB. Big one: 1500x1118  258 KB

Дополнительно центральная секция получила навесной кожух с закрепленным вентилятором, обдувающими печатную плату и горячие элементы видеокарты. Это модель ID-Cooling ND-9215M12S диаметром 92 мм и со скоростью вращения 700 – 1500 об/мин.

О помпе известно мало: заявлена скорость вращения ротора 2500 об/мин при уровне шума 25 дБА, используется керамический подшипник с отработкой на отказ 50000 часов.

450x239  36 KB. Big one: 1500x795  295 KB

От основного блока отходит питание помпы коннектор типа SATA и 3-pin вентилятора.

450x189  13 KB. Big one: 1500x629  75 KB

Для обдува радиатора типоразмера 240 мм производитель задействует две черно-красные вертушки с алой подсветкой и полупрозрачными лопастями. Корпус этих вентиляторов оборудован с двух сторон антивибрационными прокладками.

450x300  46 KB. Big one: 1500x1000  313 KB

Диапазон вращения этих вертушек составляет 700 – 1500 об/мин. В механизме вращения вентиляторов используется гидравлический подшипник.

Особенности установки

Контур жидкостной системы ID-Cooling Frostflow 240VGA практически готов к эксплуатации: необходимо только смонтировать вентиляторы 120 мм на радиаторе и поставить нужные рамки креплений.

450x302  47 KB. Big one: 1500x1006  337 KB

Для этого воспользуемся кронштейном из коробки «VGA-RTX» и фиксируем две планки к помпе-водоблоку.

450x211  29 KB. Big one: 1500x702  189 KB

Устанавливаем радиаторы на микросхемы памяти и силовые элементы на термоскотч.

450x258  62 KB. Big one: 1500x861  428 KB

В отличие от комплекта Arctic Cooling Accelero Mono Plus, штатные радиаторы ID-Cooling не предназначены для подсистемы питания из-за малой площади, но тестирование будем проводить именно с ними, чтобы выявить любые особенности комплекта, не прибегая к помощи к посторонним кулерам.

450x275  75 KB. Big one: 1500x915  551 KB

Система жидкостного охлаждения ID-Cooling Frostflow 240VGA установлена на видеокарте Inno3D GeForce RTX 2070 Super Twin X2 OC, операция потребовала 5 минут свободного времени.

450x313  43 KB. Big one: 1500x1044  319 KB

Из плюсов отметим, что дополнительная секция перекрывает два слота расширения.

450x239  36 KB. Big one: 1500x798  245 KB

Вентилятор типоразмера 92 мм располагается над зоной VRM, активно обдувая наиболее горячую точку на видеокарте.

450x135  23 KB. Big one: 1500x451  162 KB

Мосфеты с закрепленными радиаторами выделен зеленым цветом.

450x324  60 KB. Big one: 1500x1081  569 KB

Тестовый стенд

Конфигурация:

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайта, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black.
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение:

  • Операционная система: Windows 10 x64.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора, использовалась фирменная утилита MSI Afterburner.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая в блоке питания, отключались. На графиках граница условной бесшумности для системы определяются на уровне 30.5 дБА, граница же условного комфорта на отметке 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.

Результаты тестирования

Тестирование видеокарты Inno3D GeForce RTX 2070 Super Twin X2 OC производилось в тесте устойчивости 3DMark Fire Strike Extreme в режиме 25 прогонов до тех пор, пока температурные показатели не зафиксируются.

На скриншоте ниже отмечены результаты воздушного кулера Arctic Cooling Accelero Mono Plus.

450x230  168 KB. Big one: 2304x1180  2072 KB

Тактовая частота графического процессора на видеокартах NVIDIA GeForce последних поколений частично зависит от температуры GPU, поэтому забегая вперед отметим, что с нештатными системами охлаждения модель Inno3D GeForce RTX 2070 Super Twin X2 OC бустит немного сильнее.

Частота графического процессора, МГц

3DMark Fire Strike Extreme
Больше – лучше


Включите JavaScript, чтобы видеть графики

Более агрессивная тактовая частота ядра отражается на производительности видеокарты в тесте 3DMark Time Spy.

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Видеокарта Inno3D оснащена сбалансированной системой охлаждения, по уровню шума и эффективности превосходя оригинальную модель RTX 2070 Super Founders Edition, но в качестве оппонентов у модели выступают воздушный кулер с одним из эффективных типов конструкции и жидкостная СО, которые по обыкновению не оставляют шансов обычным решениям.

В охлаждении графического процессора обе модели Arctic Cooling Accelero Mono Plus и ID-Cooling Frostflow 240VGA демонстрируют себя наилучшим образом, отыгрывая до 26°C по эффективности при низкой скорости работы.

Температура графического процессора, °C

Бездействие | 3DMark Fire Strike Extreme
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Однако не стоит забывать про силовую часть видеокарты, о которой не только многие сторонние издания, но порой и сами производители забывают, акцентируя охлаждение только на GPU.

Штатная пластина полного покрытия полностью перераспределяет нагрев от мосфетов, а два вентилятора ее эффективно обдувают. Кулер Arctic Cooling Accelero Mono Plus может похвастаться увеличенными радиаторами для VRM и крупным вентилятором 120 мм, нависающим в данной области: в совокупности два этих фактора позволяют подсистеме питания функционировать в комфортных рамках, не переживая о перегреве.

В свою очередь, ID-Cooling Frostflow 240VGA такими данными похвастаться не может, что связано со слабо мощным вентилятором 92 мм, да и радиаторы мелковаты. В защиту ID-Cooling скажем, что производитель предупреждает об данных особенностях пользователя, сообщая, что видеокарта должна быть оснащена собственным отдельным радиатором зоны VRM.

Температура зоны VRM, °C

Бездействие | 3DMark Fire Strike Extreme
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Финальный тест – уровень шума, в котором наши участники уверенно обходят референс.

Уровень шума в нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Заключение

Несмотря на все достоинства модели Inno3D GeForce RTX 2070 Super Twin X2 OC и тот факт, что в штатном режиме она демонстрирует себя хорошо, ей нечего противопоставить оригинальным системам охлаждения. Впрочем, последние разрабатываются исключительно под требуемую задачу и не ограничены габаритами двухслотового формата. В таком сравнении спасовала бы практически любая видеокарта, что говорит об эффективности участников.

Воздушный кулер Arctic Cooling Accelero Mono Plus это наследник славной династии систем охлаждения для видеокарт C-типа, в которой когда-то балом правили Ice Hammer IH-900B и Thermalright Shaman. Увы, время неумолимо мчится вперед, и их уже не найти в свободной продаже, чего не скажешь о «Моно+». Он демонстрирует хорошую эффективность и сбалансированность, что привлечет ценителей тишины и продуманности. Особенно если у них штатный 120 мм вентилятор подключается непосредственно к видеокарте и регулируется ее силами. Недостатком выступит лишь выступающая часть, которая может помешать закрыться боковой дверце корпуса.

Система жидкостного охлаждения ID-Cooling Frostflow 240VGA на голову превосходит оппонента в одном вопросе, но, к сожалению, уступает в другом. Температура VRM в пределах допустимой, а если проявить чуть смекалки и задействовать более массивный охладитель для мосфетов (или же по умолчанию оснастить видеокарту отдельным радиатором, что рекомендуют и разработчики), то «Ледяному потоку» нет равных. В любом случае, благодаря дизайну и эффективности модель ID-Cooling нравится мне больше, производителю стоит лишь заменить вентилятор 92 мм чуть более оборотистым собратом.

Александр Андерсон
