Вступление

Лаборатория продолжает тестирование нереференсных графических ускорителей Radeon RX 5700 (XT).

реклама

Новый стандарт видеопамяти GDDR6 оказался производительным типом памяти, но требовательным к подсистеме и с горячим нравом. Особенно данный недостаток заметен на старших видеокартах Radeon RX 5700 (XT), где при рекомендуемом рабочем диапазоне температур 0-95°C последняя на многих моделях функционирует на предельных значениях или даже с критическим нагревом. К сожалению, у меня нет точного ответа, что мешало производителям на этапе разработки и тестирования выявить данную особенность. Каждая компания столкнулась с подобными сложностями, но не всякий бренд взялся официально признать проблему и заняться ее устроением. Исключением из правил стала MSI.

Оригинальная модель MSI Radeon RX 5700 XT Evoke отличилась нетипичным дизайном и необычной расцветкой, стараясь превзойти видеокарту Sapphire Radeon RX 580 Nitro+. Но внимание аудитории привлекло иное: высокие температуры видеопамяти, две микросхемы памяти GDDR6, обделенные полноценными термопрокладками и полное их отсутствие на металлическом «бэкплейте», потенциал которого не раскрыли. Разработчики обещали выпустить исправленную версию, и мы получили первый образец.

450x300  56 KB. Big one: 1300x867  288 KB

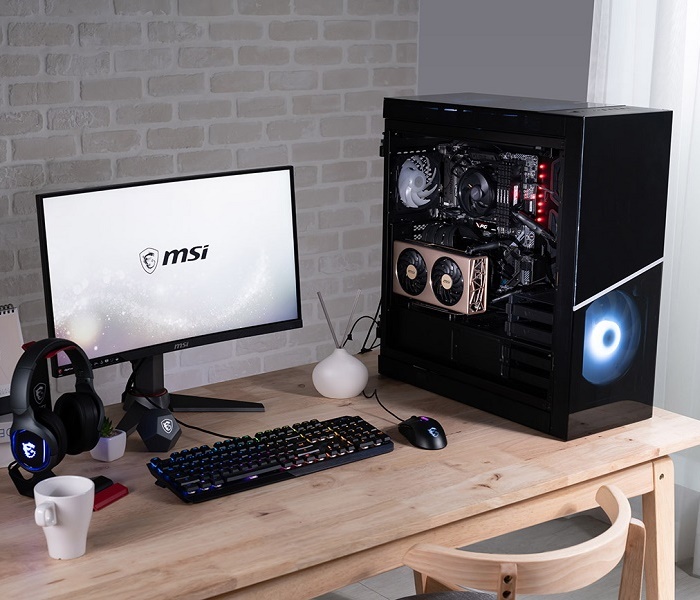

Видеокарта MSI Radeon RX 5700 Evoke GP OC стала серьезным шагом к улучшению ситуации с нагревом видеопамяти GDDR6. Чтобы различать предыдущую и новую ревизии, производитель добавил в наименование аббревиатуру GP, что расшифровывается как Grand Premium, и, по мнению разработчиков, должно намекать на качество исполнения.

Технические характеристики

реклама

Полное название: MSI Radeon RX 5700 Evoke GP OC; код производителя: RADEON RX 5700 EVOKE GP OC.

НаименованиеRadeon RX 5700 Evoke GP OCTUF Gaming X3 Radeon RX 5700 OCRadeon RX 5700
ПроизводительMSIASUSAMD
Графический процессорNavi 10 XLNavi 10 XLNavi 10 XL
Частота ядра, МГц154012751465
Частота ядра (Turbo), МГц175017501725
Заводской разгон ядра, МГц2525-
Частота памяти, МГц140001400014000
Заводской разгон видеопамяти, МГц---
Тип памятиGDDR6GDDR6GDDR6
Объем памяти, Гбайт888
Шина памяти, бит256256256
Разъемы интерфейсов3 x DP, HDMI3 x DP, HDMI3 x DP, HDMI
Питание, разъемы Pin8 + 68 + 68 + 6
Кол-во вентиляторов/диаметр, мм2 х 873 х 771 х 70
Конфигурация подсистемы питания (vGPU+vMem), фаз7 + 28 + 26 + 1
Power Limit (штат/макс), Ватт225 / -185 / -185 / -
Формат СО2.5 слота2.7 слота2 слота
Размеры видеокарты, мм254 х 129270 х 125270 х 112

Внешний вид и размеры

MSI Radeon RX 5700 Evoke GP OC наделена неординарным дизайном с характерным золотистым оттенком – цветом шампанского, как сказано на официальной странице. Новинка повторяет ранее рассмотренную видеокарту, а ключевые изменения модели Grand Premium сокрыты внутри конструкции. Пробежимся по основным особенностям.

Видеокарта MSI Radeon RX 5700 Evoke GP OC получила 2.5-слотовую систему охлаждения с 95 мм вентиляторами, закругленным металлическим кожухом и логотипом производителя.

450x305  42 KB. Big one: 1500x1018  299 KB

Дополнительное питание организовано двумя коннекторами по формуле «8+6»-pin, что соответствует старшей модели, как и указанный TDP по документам: потребление равно 225 Вт.

450x181  29 KB. Big one: 1500x603  195 KB

Задняя интерфейсная панель получила крупные прорези для горячего воздуха и следующие видеопорты:

  • 3 x DisplayPort 1.4;
  • 1 x HDMI 2.0b.

Габариты графического ускорителя следующие:

  • Длина – 254 мм;
  • Ширина – 129 мм.

450x245  37 KB. Big one: 1500x815  301 KB

Система охлаждения

При детальном изучении конструктивных особенностях системы охлаждения MSI Radeon RX 5700 XT Evoke OC мы отметили использование прослойки клея для крепления двух частей кожуха. Новая модель лишена столь странного подхода.

450x348  40 KB. Big one: 1500x1160  319 KB

В качестве основного охладителя выступает идентичный односекционный радиатор, набранный 52 алюминиевыми никелированными пластинами, пронизанные четырьмя тепловыми трубками диаметром 6 мм каждая.

реклама



450x271  63 KB. Big one: 1500x903  569 KB

Контактная площадка накрывает графический процессор, микросхемы памяти и мосфеты подсистемы питания.

450x287  45 KB. Big one: 1500x955  376 KB

«Бэкплейт» из толстого металла наконец-то получил несколько термопрокладок в области чипов GDDR6 и силовой части VRM. Правда, толщина термоинтерфейса составляет 2,5 мм.

450x252  37 KB. Big one: 1500x841  278 KB

реклама

Производитель обещал исправить положение термопрокладок на микросхемах видеопамяти, но «положение» разработчики поняли совсем буквально.

450x312  71 KB. Big one: 1500x1039  584 KB

Инженеры поменяли локацию двух «многострадальных» зон, переместив термоинтерфейс ближе к центру. Право пользователи ожидали увидеть полноценные прокладки, но хотя бы и на том спасибо.

450x181  35 KB. Big one: 1250x503  166 KB

Что сказать, версия Grand Premium по качеству сборки стала лучше, но мы ожидали более глобальных перемен.

реклама

450x244  50 KB. Big one: 1500x813  341 KB

Печатная плата

Видеокарта MSI Radeon RX 5700 Evoke GP OC построена на оригинальной печатной плате черного цвета. Ревизия PCB отличается от первой модели Evoke (v381 ver3.1 против v381 ver1.1), визуально изменений не наблюдается, но производитель заменил часть силовой обвязки.

450x247  57 KB. Big one: 2000x1098  757 KB

Сердцем героя обзора стал графический процессор Navi 10 XL, произведенный по 7 нм техпроцессу на 29-й неделе 2019 года. Он включает 2304 шейдера, 64 блока растеризации и 144 текстурных блока.

реклама

300x300  42 KB. Big one: 1200x1200  497 KB

Подсистема питания построена по усиленной схеме «7+2», в которой семь фаз отведены на графический процессор и две – на видеопамять.

Ранее в качестве силовой обвязки использовались чипы Vishay SiC620A (60 А) и Vishay SiC632A (50 А) соответственно. На младшей модели RX 5700 инженеры задействовали мосфеты NCP302155 с током 55 А. Является ли данное изменение касательно менее требовательного GPU или исправленной версии Grand Premium сказать сложно.

450x155  57 KB. Big one: 2000x689  764 KB

В роли ШИМ-контроллеров GPU и Mem выступают микросхемы IR35217 производства International Rectifier и ON Semiconductor NCP81022.

реклама

350x206  54 KB. Big one: 1300x764  468 KB

MSI Radeon RX 5700 Evoke GP OC оснащена 8 Гбайт видеопамяти стандарта GDDR6.

Данный объем набран восемью микросхемами производства Micron с маркировкой 9QA77 D9WCW. Согласно официальному ресурсу напряжение составляет 1.25-1.35 В, рабочий диапазон температур 0 – 95°C.

450x396  79 KB. Big one: 2000x1759  998 KB

Комплектация

реклама

Видеокарта MSI Radeon RX 5700 Evoke GP OC поставляется в красочной бумажной упаковке с внешней стороны и картонной внутренней. На лицевой стороне производитель приводит основные технические характеристики и изображение продукта.

450x433  65 KB. Big one: 1500x1444  408 KB

На обороте разработчики отмечают ключевые достоинства новинки – фирменные вентиляторы TORX 3.0, крупный радиатор с пластиной в основании и премиум-бэкплейт.

450x342  74 KB. Big one: 1500x1139  591 KB

Сборщики для обзора явно чего-то не доложили, так как помимо руководства пользователя в упаковке ничего не оказалось. Видимо, торопились, потому что обычно дополнительно имеются брошюра и комикс. Как же не хватает USB-флешки.

реклама

450x310  29 KB. Big one: 1200x827  177 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: AMD Adrenalin 19.12.2;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

С обновлением драйверов для видеокарты базовая частота видеоядра у видеокарт AMD линейки Radeon RX 5700 (XT) подросла, а Boost-частота осталась прежней и составляет 1725 МГц. На фоне референса модель MSI Radeon RX 5700 Evoke GP OC получила небольшой заводской разгон на 25 МГц.

450x369  143 KB. Big one: 775x636  91 KB

Приведем подробные характеристики микропрограммного обеспечения MSI Radeon RX 5700 Evoke GP OC. Показатель ее уровня TDP указан на сайте 225 Вт. Power Limit можно повысить на 10%.

450x312  41 KB. Big one: 775x539  24 KB

Младший графический чип Radeon RX 5700 характеризуется уменьшенным количеством потоковых процессоров, тактовой частотой и напряжением, что положительно отражается на энергопотреблении и тепловыделении, позволяя системе охлаждения работать эффективнее. Поэтому нельзя напрямую сравнивать ранее рассмотренную видеокарту MSI Radeon RX 5700 XT Evoke OC и героя обзора RX 5700 non-XT.

На модели MSI Radeon RX 5700 Evoke GP OC разработчики оптимизировали микропрограммное обеспечение, и теперь мы имеем плавную кривую вентиляторов и второстепенные параметры. Новинка бустит до 1706-1714 МГц и удерживает данную частоту, напряжение составляет всего 1,013 В. Потребление по программному мониторингу только чипа составляет 150-162 Вт.

Система охлаждения новинки работает при 1400-1500 об/мин и комфортном уровне шума. Температура GPU стабилизируется при 72°C, микросхем видеопамяти и подсистемы питания – 80°C и 68°C соответственно. Показатели очень хорошие, хотя производителю стоило бы поднять обороты до 1650-1700 об/мин.

450x220  152 KB. Big one: 2176x1064  1545 KB

При максимальной скорости вентиляторов 3450 об/мин нагрев графического процессора, Mem и VRM снижается до 57°C, 62°C и 52°C соответственно. Запас эффективности у системы охлаждения есть.

450x220  148 KB. Big one: 2172x1064  1408 KB

Тест устойчивости пройден успешно с оценкой 98,8%.

450x230  180 KB. Big one: 1318x674  1112 KB

Наш экземпляр MSI Radeon RX 5700 Evoke GP OC превосходно даунвольтится до 912 мВ, что на 0,1 В меньше эталона и полностью преображает видеокарту. Температура графического процессора с легкостью опускается до 63°C, нагрев памяти на 10°C, а зона VRM – на 9°C.

Конечно, мы немного схитрили, и проверили теорию с повышением скорости кулера до 1700 об/мин, в этом диапазоне вентиляторы еще комфортны по шуму. Правда, стоит отметить, что модель MSI не единственная, где ручное изменение кулера равняется автоматическому, то есть ранее было 45% при 1450 об/мин, а теперь 1700 об/мин при 34%, поэтому на графике вы видите множественные попытки найти нужную скорость.

450x218  147 KB. Big one: 2188x1064  1420 KB

Разгон MSI Radeon RX 5700 Evoke GP OC

Разгон видеокарты MSI Radeon RX 5700 Evoke GP OC будет разбит на две части: при эталонном напряжении 1,013 В и с повышением до 1,15 В.

В первом случае видеопамять удается разогнать до 1845 МГц, а графическое ядро – до 1854 МГц.

450x218  144 KB. Big one: 2186x1060  1403 KB

Дальнейшее повышение тактовых частот требует расширение лимитов. В утилите MorePowerTool отмечены три параметры, которые были изменены. Здесь же отметим, что TDP в BIOS записано как 200 Вт.

450x172  37 KB. Big one: 1245x477  43 KB

Подобная модификация драйвера через реестр позволила увеличить тактовую частоту ядра еще на 100 МГц, а памяти стабильно работать при 1860 МГц. При 1870 МГц появлялись артефакты.

450x218  144 KB. Big one: 2184x1060  1377 KB

Оверклокинг повышает производительность на 10% у видеокарты MSI Radeon RX 5700 Evoke GP OC в сравнении результатами «из коробки».

Отметим, что после обзора видеокарты ASUS TUF Gaming X3 Radeon RX 5700 OC производительность Radeon RX 5700 была подтянута, поэтому разрыв с исследуемой моделью значительный.

3DMark Fire Strike

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | 3DMark Fire Strike Extreme
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | 3DMark Fire Strike Extreme
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура памяти, датчик Memory Junction, °C

Бездействие | 3DMark Fire Strike Extreme
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто, %

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  107 KB. Big one: 1630x602  113 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | 3DMark Fire Strike Extreme | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в 3DMark Fire Strike Extreme проводилось в режиме «Тест стойчивости», 20 прогонов.

Заключение

Улучшенная версия MSI Radeon RX 5700 Evoke GP OC с припиской «Grand Premium» получилась интереснее, нежели предшествующая модель, но изменения не настолько велики, как ожидалось от производителя, и носят больше «косметический» характер.

Основные температурные и шумовые показатели достигнуты за счет холодного графического процессора Navi 10 XL, которым оснащены видеокарты Radeon RX 5700 (без XT). Однако разработчики все же поработали с микропрограммным обеспечением, и теперь кривая вентиляторов более реалистична и оптимальна для работы, нежели та, что использовалась в случае оригинала.

Подводя итоги, MSI Radeon RX 5700 Evoke GP OC – это маленькая, но работа над ошибками.

Александр Андерсон


Выражаем благодарность:

  • Компании MSI за предоставленную на тестирование видеокарту MSI Radeon RX 5700 Evoke GP OC;
  • А также лично donnerjack за помощь в подготовке материала.
