Вступление

Партнеры компании AMD начали победоносное шествие нереференсных графических ускорителей Radeon RX 5700 и Radeon RX 5700 XT, являющихся носителями новой архитектуры RDNA. Эталонные модели с тангенциальным вентилятором получились тоже неплохими, но кому захочется мириться со старыми убеждениями о кулере с турбиной и уровнем шума у старшей версии?

реклама

Первопроходцами по появлению новинок на российском рынке стали производители Sapphire с одной из интереснейших моделей линейки Pulse и PowerColor со своей дьявольской видеокартой Red Devil. Но первым добравшимся до лаборатории стал графический ускоритель новой серии Evoke от компании MSI, решившейся на смелый шаг и эксперименты.

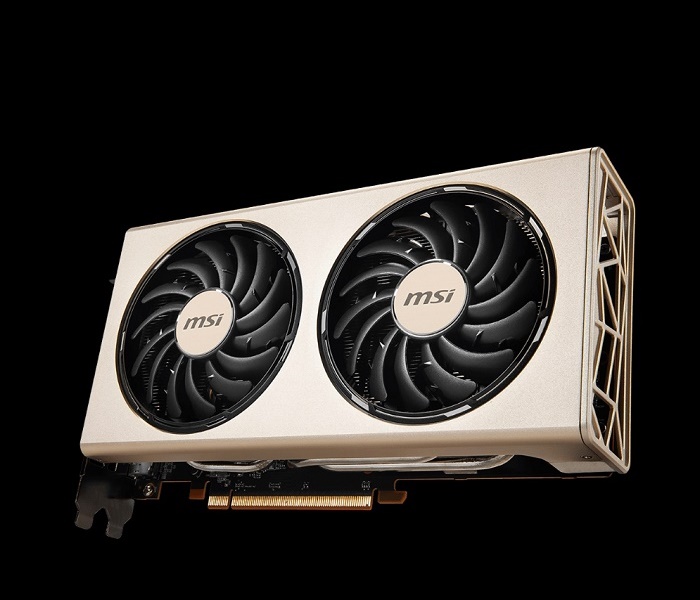

Обзор MSI Radeon RX 5700 XT Evoke OC

Полное название: MSI Radeon RX 5700 XT Evoke OC; код производителя: RX 5700 XT Evoke OC.

Технические характеристики

600x368  105 KB. Big one: 769x472  32 KB

Внешний вид и размеры

Минималистичный стиль оформления в сочетании с оригинальным цветом «шампанское» выделяет модель Evoke среди других видеокарт. Это слова производителя на официальной странице. Они как нельзя лучше раскрывают дизайн новинки.

450x298  44 KB. Big one: 1500x994  288 KB

MSI Radeon RX 5700 XT Evoke OC получилась и правда очень интересной и по-своему привлекательной в новом оформлении. Опытные пользователи подчеркнут заметное сходство с другой популярной моделью Sapphire Radeon RX 580 Nitro+, исполненной в едином образе. Что же, и станут правы.

Новинка получила идеальные формы с непривычным кремо-золотым оттенком, визуально подчеркнутые парой 95 мм вентиляторов черного цвета с металлическими накладками на роторы вертушек и надписью MSI.

450x267  43 KB. Big one: 1500x890  321 KB

Противоположную часть защищает и украшает толстый металлический бэкплейт, гармонично обтекающий контуры видеокарты.

450x269  28 KB. Big one: 1500x896  264 KB

Видеокарта MSI Radeon RX 5700 XT Evoke OC – это монолитный «кирпичик», без острых углов и шероховатостей. Разработчики постарались сделать максимально компактную модель, длина которой не превышает 254 мм. Однако учитывая тенденции геймеров не использовать более одного графического ускорителя в системе, новинку ограничивать в толщине не стали, поэтому она занимает 2.5 слота расширения.

450x135  22 KB. Big one: 1500x451  168 KB

Вглубь корпуса утоплены пара коннекторов дополнительного питания «8+6»pin. Данная организация позволяет грамотно кастомизировать и использовать провода в оплетке, плавно уходящие вниз. Энтузиасты оценят.

Энергопотребление видеокарты, согласно паспорту, составляет 225 Вт. Узнать более подробные показатели как раньше не удается: соответствующие показатели в серии Radeon RX 5700 (XT) в настройках BIOS отсутствуют. Доступны лишь косвенные показатели – ток потребления, вольтаж и процентный лимит.

450x206  35 KB. Big one: 1500x688  304 KB

Задняя интерфейсная панель получила крупные прорези для горячего воздуха и следующие видеопорты:

  • 3 x DisplayPort 1.4;
  • 1 x HDMI 2.0b.

450x290  46 KB. Big one: 1500x965  321 KB

реклама



Система охлаждения

Несмотря на множественные иностранные обзоры видеокарты MSI Radeon RX 5700 XT Evoke OC, своей целью считаю более подробно показать и рассказать об устройстве новинки.

Внешний вид новинки оставляет приятное впечатление благодаря металлическому оформлению системы охлаждения – бэкплейту и кожуха. Последний представляет собой отдельную накладку, открывающую основную пластиковую раму с вентиляторами.

450x331  42 KB. Big one: 1500x1104  273 KB

Как ранее освещалось, две половинки кулера скреплены двухсторонней липкой лентой, чтобы металлические части не резонировали при нагрузке.

реклама

450x335  83 KB. Big one: 1500x1116  561 KB

Основная часть системы охлаждения представляет двухсекционный кулер, крепящийся четырьмя подпружиненными винтами и двумя обычными – в области подсистемы питания.

450x322  51 KB. Big one: 1500x1074  376 KB

Охладитель представляет односекционный радиатор, набранный 52 алюминиевыми никелированными пластинами. Конструкцию пронизывают четыре тепловые трубки диаметром 6 мм каждая.

450x239  50 KB. Big one: 1500x798  461 KB

реклама

Толщина радиатора достигает 21 мм.

450x219  46 KB. Big one: 1500x729  336 KB

В основании располагается медная никелированная пластина, отвечающая за равномерное распределение тепла между трубками и графическим процессором. Отдельная вставка накрывает микросхемы видеопамяти.

Стоит отметить, что на обзор попала видеокарта MSI Radeon RX 5700 XT Evoke OC первой ревизии, которая отметилась маленькими термопрокладками на двух чипах памяти. Как мне стало известно, большое количество отзывов осталось замеченным, и производитель готовит улучшенную версию ускорителя Evoke.

450x230  60 KB. Big one: 1500x765  530 KB

реклама

Основание кулера обработано на хорошем уровне, но не до идеального зеркального состояния.

450x295  43 KB. Big one: 1500x983  308 KB

За охлаждение силовой части VRM отвечает основная секция радиатора с удлиненными пластинами и отдельной вставкой. В качестве термоинтерфейса используется розовая термопрокладка. Сила прижима – отличная.

450x254  76 KB. Big one: 1500x846  498 KB

MSI Radeon RX 5700 XT Evoke OC является представителем старой школы без какой-либо RGB подсветки.

реклама

Кожух системы охлаждения стал пристанищем вентиляторов типоразмера 95 мм. Часть рамки намертво зафиксирована к основной детали.

450x231  47 KB. Big one: 1500x770  360 KB

В качестве активной части выступают вентиляторы PLD09210S12HH производства Power Logic со скоростью вращения 0 – 3400 об,мин. Непосредственно диаметр крыльчатки составляет 87 мм.

450x260  48 KB. Big one: 1500x865  327 KB

Бэкплейт выполняет свою основную защитную функцию и накрывает обратную стороны печатной платы. Термопрокладки отсутствуют. Производитель обещает выпустить исправление. ?

реклама

450x258  38 KB. Big one: 1500x859  269 KB

Печатная плата

Видеокарта MSI Radeon RX 5700 XT Evoke OC построена на оригинальной печатной плате черного цвета, которая отличается по своей компоновке от референса.

450x252  56 KB. Big one: 2000x1119  780 KB

Данная PCB используется и в модели Sapphire Radeon RX 5700 XT Pulse с минимальными отличиями.

реклама

450x242  52 KB. Big one: 2000x1075  682 KB

Сердцем героя обзора стал графический процессор Navi 10 XT, произведенный по 7 нм техпроцессу на 24-й неделе 2019 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.

300x298  50 KB. Big one: 1200x1190  478 KB

Подсистема питания построена по усиленной схеме «7+2», в которой семь фаз отведены на графический процессор и две – на видеопамять. В качестве силовой обвязки используются чипы Vishay SiC620A с нагрузочной способностью до 60 А и Vishay SiC632A (50 А) соответственно.

450x136  49 KB. Big one: 1500x453  414 KB

В роли ШИМ-контроллеров GPU и Mem выступают микросхемы IR35217 производства International Rectifier и ON Semiconductor NCP81022.

300x116  27 KB. Big one: 1200x464  248 KB

MSI Radeon RX 5700 XT Evoke OC оснащена 8 Гбайт видеопамяти стандарта GDDR6. Данный объем набран восемью микросхемами производства Micron с маркировкой 9JA77 D9WCW. Согласно официальному ресурсу напряжение составляет 1.25-1.35 В, рабочий диапазон температур 0 – 95°C.

300x208  37 KB. Big one: 800x555  215 KB

Комплектация

MSI Radeon RX 5700 XT Evoke OC поставляется в большой бумажной упаковке черного цвета, на фоне которого золотистая видеокарта должна смотреться более эффектно.

450x352  57 KB. Big one: 1500x1174  386 KB

С обратной стороны коробки приведены технические характеристики продукта и основные достоинства – премиум-бэкплейт, радиатор с медным основанием и вентиляторы Torx 3.0.

450x363  77 KB. Big one: 1500x1211  590 KB

Комплектация не балует: руководство пользователя, памятная брошюра и рекламный буклет. От диска отказались, но взамен ничего не получаем. А так хочется флешку :).

450x252  29 KB. Big one: 1500x843  249 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: AMD Adrenalin 19.9.1;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Тест MSI Radeon RX 5700 XT Evoke OC

Стандартные частоты

Видеокарта MSI Radeon RX 5700 XT Evoke OC получила заводской разгон графического ядра в режиме Boost на 169 МГц, достигая отметки 2074 МГц. В реальности такие значения на графическом ускорителе поколения RDNA зависят от многих параметров, но производитель смело смотрит в светлое будущее.

Система охлаждения соответствует современным стандартам и снабжена технологией Zero Frozr – остановкой вентиляторов при невысокой нагрузке и работе в пассивном режиме. Благодаря этому мы получаем следующие температуры в простое:

  • 50°C и 0 об/мин при работе с документами MS Office;
  • 52°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

600x225  152 KB. Big one: 1439x541  187 KB

Приведем подробные характеристики микропрограммного обеспечения MSI Radeon RX 5700 XT Evoke OC. Показатель ее уровня TDP равен 225 Вт с возможности увеличения до 270 Вт через Power Limit +20%.

450x312  26 KB. Big one: 780x541  21 KB

В тесте устойчивости 3DMark Fire Strike Extreme мы стараемся выжать все соки из видеокарты MSI Radeon RX 5700 XT Evoke OC и наиболее критических показателей, демонстрируя ее самые слабые стороны.

Модель MSI Radeon RX 5700 XT Evoke OC прогревается до 69°C по графическому процессору и 76°C по подсистеме питания при скорости вентиляторов 2370 об/мин. Уровень шума выше среднего, что также отметили мои коллеги, производитель на официальном сайте подготовил свежий релиз BIOS, который мы тоже рассмотрим. Средняя тактовая частота составляет 1873 МГц.

С анонсом графических ускорителей Radeon RX 5700 и Radeon RX 5700 XT добавляются пара дополнительных параметров температур, за которыми необходимо следить. В первом случае мы говорим о максимальном показателе датчиков в кристалле – GPU Hot Spot. Она достигает 86°C. О втором параметре мы поговорим побольше

Наиболее обсуждаемый показатель температур у новинок стал датчик с наименованием «Memory Temperature», достигаемый в разных моделях 80-90°C, приводя владельцев видеокарт в состояние настороженности. Это связано с рабочим диапазоном температур памяти стандарта GDDR6, где критической отметкой является 95°C. Что на практике означает – до провала один шаг.

Однако стала поступать информация, что это параметр не самой видеопамяти, а контроллера памяти, как было в одном из старых поколений ускорителей AMD, или же наиболее горячая точка. Например, в программе HWiNFO64 она так и называется – GPU Memory Junction. Также, если не ошибаюсь, такая информация поступала и от Алексея «Unwinder» Николайчука, создателя MSI Afterburner (RivaTuner в том числе), и она будет исправлена. Подтверждается это и замерами температур непосредственно микросхем видеопамяти, где она ниже в среднем на 20°C.

Я плавно подвожу к тому, что в текущей интерпретации стоит показатели датчика, именуемый в утилите GPU-Z как Memory Temperature, нечто иным. Но пока продолжим как есть: на видеокарте MSI Radeon RX 5700 XT Evoke OC он достигает 84-86°C.

Кстати датчики Mem1 VRM и Mem2 VRM искусственно отключены производителем, отметим это.

450x219  146 KB. Big one: 2156x1054  1266 KB

К сожалению, в процессе тестирования и знакомства с новой системой, скриншот температур при скорости кулера 100% был утерян, но остались записи. В таком случае уровень шума при 3400 об/мин достигает 57,9 дБА и является очень громким. Температура GPU опускаются до 63°C, VRM – до 68°C, Memory – до 74°C.

Тест устойчивости 3DMark Fire Strike Extreme после 20 прогонов завершен успешно с оценкой 98,9%.

450x228  180 KB. Big one: 1319x670  1115 KB

Стоит подчеркнуть, что при выставлении 100% оборотов и последующей отмене, вентиляторы повинуются не сразу, а продолжают функционировать при максимальной мощности и лишь потом плавно ее понижают. Вначале я подумал, что это баг кулера MSI Radeon RX 5700 XT Evoke OC, но подобный симптом повторился на модели ASUS, так-то это фича.

450x242  116 KB. Big one: 1382x746  350 KB

Видеокарты AMD всегда любили даунвольтинг и модель MSI Radeon RX 5700 XT Evoke OC не исключение. Удалось понизить рабочее напряжение с 1.2 В (в процессе тестирования оно в среднем составляет 1.085-1.167 В) до минимально стабильного 1.037 В, проходя все тесты. Также была снижена тактовая частота ядра до 2000 МГц.

При данных настройках видеокарта MSI Radeon RX 5700 XT Evoke OC прогревается до 65°C по GPU, по подсистеме питания – до 71°C, Memory – до 82°C, при автоматической скорости кулера и 2150 об/мин. Уровень шума средний.

450x220  144 KB. Big one: 2162x1058  1088 KB

Разгон MSI Radeon RX 5700 XT Evoke OC

Для начала посмотрим на более подробные характеристики, заложенные в BIOS, с помощью утилит MorePowerTool и AMD Memory Tweak XL. Последняя умеет менять тайминги (страпы) у видеопамяти, но пока с новыми ускорителями программа работает некорректно.

450x296  89 KB. Big one: 1266x833  112 KB

Максимальный разгон видеокарты MSI Radeon RX 5700 XT Evoke OC достиг .. всех лимитов по ползункам в утилите MSI Afterburner, включая частоту ядра. Чтобы добиться лучшего результата требовались дополнительные эксперименты и итерации тестов, но приходило время возвращать мой сэмпл. В итоговом заключении, новинка была разогнана до 2062 МГц по ядру и 1900 МГц по памяти при напряжении 1.2 В: все данные по температурам указаны на скриншоте.

450x228  147 KB. Big one: 2048x1042  1078 KB

Оверклокинг повышает производительность на 6-12% у видеокарты MSI Radeon RX 5700 XT Evoke OC в сравнении результатами «из коробки». К сожалению, быстродействие возрастает непропорционально энергопотреблению, которое было замерено и показатели предоставлены в соответствующем разделе.

3DMark Fire Strike

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Обновленная версия BIOS

С большим количеством отзывов от авторов различных изданий, компания MSI обновила BIOS и выложила свежий релиз на официальном сайте.

450x58  12 KB. Big one: 1348x176  24 KB

Обновленная версия утилиты Atiwinflash научилась распознавать видеокарты Radeon RX 5700/RX 5700 XT, что позволило перепрошивать младшую модель в старшую, но пока доступно лишь расширение лимитов.

В нашем случае MSI Radeon RX 5700 XT Evoke OC получила прошивку версии .123 вместо .122: дополнительные пометки и изменения на сайте отсутствуют. Процесс прошивки занимает пару минут.

450x369  59 KB. Big one: 753x619  47 KB

Основные параметры видеокарты MSI Radeon RX 5700 XT Evoke OC не изменились, микрокод BIOS остался прежним – 017.001.000.049.000000.

В простое вентиляторы не вращаются, на скриншоте остался тот самый баг после ручного изменения.

600x243  162 KB. Big one: 1441x586  205 KB

В свежей сборке дата BIOS изменилась с 4 августа на 15 августа.

450x337  34 KB. Big one: 781x585  21 KB

После прошивки средняя тактовая частота ядра MSI Radeon RX 5700 XT Evoke OC подросла с 1873 МГц до 1907 МГц, показатели нагрева практически не изменились. Новый BIOS разработан специально для уменьшения уровня шума.

Согласно мониторингу скорость вращения вентиляторов осталась прежней, однако, шумомер зафиксировал его понижение с 45,1 дБА до 44,1 дБА, хотя выдающимися такие результаты все равно сложно назвать.

450x228  143 KB. Big one: 2056x1044  988 KB

При максимальной мощности кулера показатели температур схожи. Правда забавно наблюдать, что скорость вентиляторов теперь составляет не 100%, а все 105%! Компания MSI может невозможное :). Обращайтесь.

450x229  150 KB. Big one: 2054x1046  1066 KB

Тест устойчивости завершается более успешно с оценкой 99,1%.

450x230  180 KB. Big one: 1310x672  1104 KB

Тестирование с термопрокладками

К нам на тестирование попала видеокарта MSI Radeon RX 5700 XT Evoke OC первой ревизии, и производитель готовит улучшенную версию. Вероятно, разработчики добавят термопрокладки на обратную сторону платы и бэкплейт, чтобы снизить температуру вредного параметра Memory Temperature.

450x236  58 KB. Big one: 1500x788  447 KB

Не буду ходить вдоль да около: нагрев всех датчиков снизился на 2-4°C, а скорость вращения – на 80 об/мин.

450x236  145 KB. Big one: 1984x1044  905 KB

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  99 KB. Big one: 1630x602  109 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | 3DMark Fire Strike Extreme | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в 3DMark Fire Strike Extreme проводилось в режиме «Тест устойчивости», 20 прогонов.

Что касается игровой производительности Radeon RX 5700 XT, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Видеокарту MSI Radeon RX 5700 XT Evoke OC можно назвать одной из самых ярких, необычных и впечатляющих в плане оформления и дизайна благодаря желанию разработчиков выделиться среди оппонентов. И честно говоря, у них это получилось: непривычная расцветка, минималистический стиль, металлическая броня.

В плане оснащения у модели MSI Radeon RX 5700 XT Evoke OC все в полном порядке. Оригинальная печатная плата получила усиленную подсистему питания, система охлаждения оснащена медной никелированной пластиной, накрывающей тепловые трубки, использована пара фирменных вентиляторов Torx 3.0 с технологией Zero Frozr. Но не все так радужно в сказочном королевстве или на бочку меда нашлась ложка дегтя.

У производителя случилась осечка, связанная с термопрокладками на микросхемах памяти: разработчики почему-то использовали термоинтерфейс неподходящих размеров на двух чипах. Не задействован и толстый алюминиевый «бэкплейт», остается открытым вопрос кривой вращения вентиляторов и уровень шума, являющийся еще одной ахиллесовой пятой новинки.

В любом случае, с анонсом видеокарты MSI Radeon RX 5700 XT Evoke OC компания слегка поспешила, но заверила общественность, что кара настигла виновных и обновленная модель выйдет в свет, а текущая версия будет улучшаться свежим релизом BIOS. Поживем, увидим.

Сама видеокарта MSI Radeon RX 5700 XT Evoke OC получилась интересной. Она понравится энтузиастам и особенно любителям моддинга, где новинка будет выглядеть отлично. А после небольших доработок и настроек BIOS все становится лучше. Но что делать тем, кто хочет такого сразу после покупки? Что ж, красный дракон, ждем обновления.

Александр Андерсон


Выражаем благодарность:

  • Компании MSI за предоставленную на тест видеокарту MSI Radeon RX 5700 XT Evoke OC.
  • А также лично donnerjack за помощь в подготовке материала.
