В октябре 2017 года мы протестировали материнскую плату Gigabyte Z370 Aorus Ultra Gaming. Модель оказалась скромной и одновременно спорной: громкое имя, обилие декоративной подсветки, хорошая оснащенность интерфейсами и разъемами, но в то же время – «кипящие» цепи питания процессора. Впрочем, на тот момент с выбором новинок на Intel Z370 было туговато, хотя и тогда встречались варианты интереснее.
Затем ситуация с доступностью системных плат на Intel Z370 заметно улучшилась, альтернатив стало больше и они стали доступнее. Gigabyte ответила на это выпуском новой ревизии своей платы, основным визуально наблюдаемым признаком которой стало увеличенное количество дросселей в фазах цепей питания процессора – теперь их не восемь, а одиннадцать. Если «на глаз» – было удвоено количество фаз, ответственных за формирование напряжения CPU VCore: три обособленно стоящих дросселя – три явно выраженных для встроенного графического ядра фазы питания, и восемь дросселей вместо четырех – CPU VCore.
Но что же скрыто под радиаторами, конструкция которых изменилась? Ведь производитель мог пойти и на банальную «рокировку»: сделать больше фаз, но установить более дешевые и слабые мосфеты. И в итоге новинка может оказаться не лучше, а хуже.
Новая модель получила имя Gigabyte Z370 Aorus Ultra Gaming 2.0, попутно на свет появилась версия, оснащенная модулем Wi-Fi. Последнюю мы и протестируем.
| Модель | Gigabyte Z370 Aorus Ultra Gaming WiFi |
| Средняя цена*, руб. | ~13 500 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | Intel Core i3, Core i5, Core i7; В исполнении LGA 1151-v2 |
| Набор системной логики | Intel Z370 |
| Оперативная память | 4 x DDR4 разъема DIMM; До 64 Гбайт (небуферизованной, не-ECC); Поддержка двухканального режима и Intel X.M.P.; Поддержка DDR4 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel i219V (10/100/1000 Мбит/с); 1 x Wi-Fi 802.11 a/b/g/n/ac, 2.4/5 ГГц Dual-Band, до 867 Мбит/с, Bluetooth 4.2, 4.1, BLE, 4.0, 3.0, 2.1+EDR |
| Слоты расширения | 1 слот PCI Express x16 3.0**, физически как x16; 1 слот PCI-Express x16 3.0 физически как х8; 1 слот PCI-Express 3.0 х16, физически как х4; 3 слота PCI Express x1 2.0 |
| Поддержка графических тандемов | AMD CrossFire (до трех видеокарт); Nvidia SLI (две видеокарты) |
| Дисковая подсистема | 6 х SATA 6 Гбит/с; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane; 1 х M.2* 2242/2260/2280/22110 PCIe 3.0 x4; 1 х M.2* 2242/2260/2280 SATA 6 Гбит/с и PCIe 3.0 x4 |
| USB | – 2 порта USB 3.1 Gen2 (Type A и Type C, оба на задней панели платы); – 7 портов USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов и один Type C, 4 порта на задней панели платы); – 6 портов USB 2.0 (2 разъема на задней панели платы, 2 разъема на плате для подключения 4 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX; 1 x 8-pin ATX 12V; 6 x SATA 6 Гбит/с; 1 разъем USB 3.1 Gen1 Type C; 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin); 3 разъема для подключения дополнительных вентиляторов (3 х 4-pin); 1 разъем для подключения СЖО (4-pin); 1 колодка лицевой панели корпуса; 1 колодка аудиоразъемов корпуса; 2 колодки USB 2.0 для подключения 4 портов; 1 колодка USB 3.1 Gen1 для подключения 2 портов; 1 колодка TPM перемычка сброса настроек CMOS; 4 разъема для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры; 2 порта USB 2.0; 2 разъем WiFi; HDMI 1.4b; 2 порта USB 3.1 Gen2; 4 порта USB 3.1 Gen1; 2 сетевых порта RJ-45; 6 аудиоразъемов |
| Контроллер I/O | ITE IT8686E |
| BIOS | Две несъемных микросхемы флеш-памяти по 128 Мбит каждая; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
Ни в упаковке, ни в комплектации материнской платы нет никаких изменений: картонная коробка, идентичная по оформлению (добавились лишь буквы «WiFi»).
Номинально новинка предлагает следующий комплект:
Модель Gigabyte выполнена в черно-белом стиле с добавлением серебристого – в общем стиле Aorus. И в целом ее дизайн в сравнении с первоначальной ревизией практически не изменился. По сути слегка изменились лишь радиаторы – цепей питания процессора и набора системной логики.
Модернизированная ревизия точно так же сияет яркой подсветкой, размещение которой осталось прежним: слоты памяти, первый и второй PEG, радиатор набора системной логики, три светодиода расположены под радиаторами подсистемы питания процессора (VRM), две цепи светодиодов с тыльной стороны платы под аудиотрактом.
Остались неизменны и разъемы для подключения светодиодной подсветки – три на нижнем краю печатной платы ближе к левому углу (один пятиконтактный и два трехконтактных).
И два – в правом верхнем углу платы.
Трехконтактные разъемы с маркировкой VDC рассчитаны на подключение подсветки с питающим напряжением как +5 В, так и +12 В. Соответствующие перемычки расположены рядом с разъемами. При подключении подсветки нужно проверять питающее напряжение и правильность установки перемычки. К разъему LED_C1 подключается внешнее питание (величина напряжения +5 В) для включения подсветки платы без необходимости полной сборки системы – для демонстрации платы на выставочном стенде и прочих схожих целей.
Управление подсветкой можно осуществлять из среды операционной системы Windows (для чего необходимо установить два фирменных приложения – Gigabyte APP Center и Gigabyte Ambient LED)…
Здесь можно изменять режимы свечения и цвета, в том числе можно привязаться, например, к температуре процессора. Причем, как видно на скриншотах, приложение определяет не только подсветку материнской платы, но и, в частности, предоставило доступ к подсветке установленных модулей Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W).
Кроме того, подсветкой можно управлять и из BIOS материнской платы, но тут возможностей намного меньше (то же управление подсветкой модулей оперативной памяти не реализовано).
Здесь отличий от исходной ревизии нет никаких.
На самой материнской плате установлено три радиатора. Один – на микросхеме набора системной логики Intel Z370.
Радиатор не монолитный, крепление осуществляется с помощью четырех подпружиненных винтов.
Еще два теплорассеивателя установлены на подсистеме питания процессора.
Тут также используется винтовое крепление.
Об эффективности теплоотвода мы еще поговорим ниже – при практическом тестировании.
Точки крепления охлаждения процессора обратно совместимы с предыдущими поколениями LGA 115*. Системе охлаждения ЦП необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено шесть четырехконтактных разъемов, два из которых – процессорные. Размещение на плате дополнительных разъемов неравномерное: один очутился в левом верхнем углу по соседству с разъемом дополнительного питания ATX, один разъем размещен в правом верхнем углу, еще два – в центре нижнего края платы. В центре платы нет ни одного разъема.
Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.
Разъемы SYS_FAN2A и SYS_FAN2B не просто так размещены на плате бок о бок – управляются они только вместе (в качестве отображаемого уровня оборотов вентилятора берутся показания с SYS_FAN2A; с разъема SYS_FAN2B уровень оборотов не считывается). Разъем CPU-FAN_OPT рассчитан на подключение помп систем жидкостного охлаждения – предельная сила тока на нем составляет 2 А.

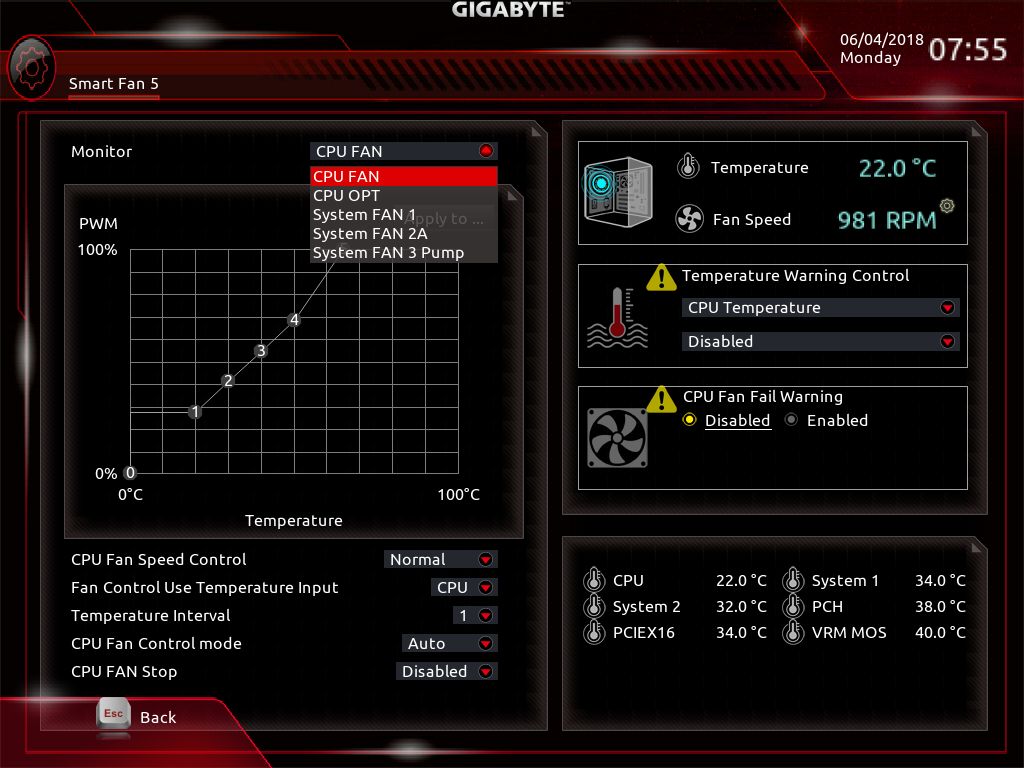

Все параметры регулировки оборотов доступны в BIOS материнской платы в разделе Smart Fan 5. Для настройки поведения вентиляторов в BIOS предусмотрены три готовых профиля («Нормальный», «Тихий», «Полная скорость») и один для ручной настройки.
Можно добиться полной остановки вентиляторов (как трех-, так и четырехконтактных, проверено на Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm, Arctic Cooling F9, Scythe SY9225SL12M-P, причем для этого не требуется трогать опцию «CPU FAN Control»).
Для каждого из разъемов (в том числе процессорного) можно задать температурный датчик, от показаний которого будет работать регулировка оборотов. Доступны CPU (в кристалле процессора), PCH (в кристалле набора системной логики), PCIEX16 (датчик около первого слота PEG), VRM MOS (температура мосфетов в фазах напряжения CPU VCore), System 1 и System2 (где-то на плате). На графиках доступно шесть уровней – от «0» до «5». При этом уровни «0» и «5» всегда соответствует минимальному и максимальному уровню оборотов, их можно лишь сдвигать влево-вправо. В последнем случае инженеры Gigabyte реализовали «защиту от дурака», заблокировав неопытному пользователю возможность случайного отключения вентиляторов при перегреве. Любые изменения, произведенные пользователем, вступают в силу сразу, никаких промежуточных сохранений настроек и перезагрузок не требуется.
Тут по-прежнему никаких принципиальных отличий от «оригинала».
Итак, мы подобрались к главной для оверклокера интриге – измененным цепям питания процессора на новой ревизии системной платы.
Архитектура процессоров Intel в исполнении LGA 1151 подразумевает подведение к ЦП четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. На исходной Gigabyte Z370 Aorus Ultra Gaming для их формирования были реализованы четыре преобразователя: по однофазному на VCCSA и VCCIO, четырехфазный VCore и трехфазный VAXG.
На новой ревизии VCCSA и VCCIO остались нетронутыми, а вот VCore и VAXG…
ШИМ-контроллер – прежний Intersil ISL95866. Проще говоря, количество фаз в целом неизменно.
Уже насторожились, верно?
В качестве силовых элементов применены мосфеты NTMFS4C10N и NTMFS4C06N производства ON Semiconductor в том же количестве, что и на исходной плате…

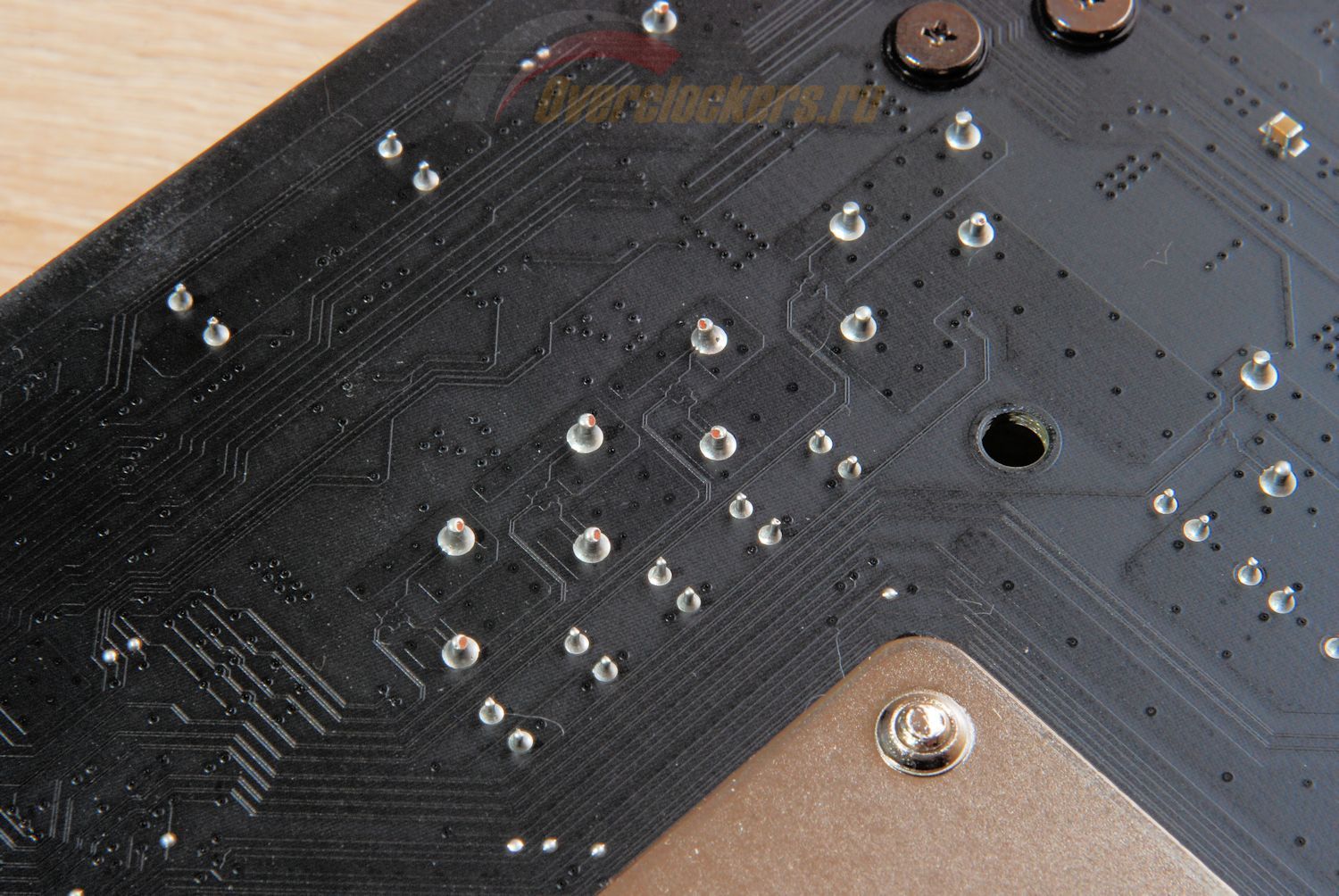

Переворачиваем плату и видим, что выводы фаз VCore спаяны попарно (фото слева), тогда как VAXG раздельные (фото справа):
Иначе говоря, от исходной ревизии в плане цепей питания процессора новинка отличается лишь переконфигурированием и добавлением дросселей. Это может снизить температуру, но незначительно.
Даже защелка дополнительного питания ATX осталась развернута наружу и может упереться в стенку блока питания или верхнюю крышку корпуса (в зависимости от используемого корпуса).
Подсистема питания памяти и вовсе неизменна: все те же одна фаза под управлением ШИМ-контроллера Richtek RT8120D и три ON Semiconductor NTMFS4C06N.
В подсистеме памяти изменений и вовсе ноль. Слоты по-прежнему оснащены классическими защелками с обеих сторон, но без риска возникновения конфликта даже с массивными длинномерными видеокартами.
Список поддерживаемых частот, приведенный на официальном сайте Gigabyte, также содержит значения до 4000 МГц включительно, и все значения свыше 2666 МГц сопровождаются отметкой «O.C.», что означает режима разгона. Таковы спецификации Intel – максимально гарантируемая частота, поддерживаемая процессорами Coffee Lake, составляет 2666 МГц, более высокие частоты «лишь возможны». По факту в BIOS материнской платы есть множители до 8300 МГц.
Под разъемом основного питания ATX по-прежнему расположено две колодки интерфейса USB, одна из них – уже привычная 20-контактная колодка USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0). Вторая – тоже колодка USB 3.1 Gen1, но выполненная в новом форм-факторе.
Увы, за прошедшее время никаких принципиальных изменений в ценовой политике производителей не произошло: тот же упомянутый в прошлый раз, Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 все также предлагается по цене ~$18-20. Оба разъема реализованы благодаря возможностям Intel Z370, дополнительные контроллеры не используются.
В правом нижнем углу платы мы найдем колодку THB_C, которая предназначена для подключения дополнительной панели Gigabyte Thunderbolt, и шесть разъемов SATA 6 Гбит/с.
Разъемы SATA разбиты на две группы: четыре ориентированных параллельно поверхности платы («лежачие» разъемы), и при установке массивной видеокарты будет ограничен доступ к двум верхним из них, а при установке второй видеокарты будет перекрыт доступ к нижним двум разъемам этой группы. Нижние SATA могут быть заблокированы массивной видеокартой, устанавливаемой в самый нижний PEG, но данная конфигурация будет выглядеть довольно странно: в нем доступно только четыре линии PCI-Express, да и те от набора системной логики.
Осталось неизменным и наличие на плате двух посадочных мест M.2, одно (дальнее от процессорного разъема) из которых допускает установку как PCIe, так и SATA SSD (при этом отключается разъем SATA3_0) типоразмеров 2242, 2260 и 2280, а второе (ближнее к процессорному разъему) – только PCIe, но уже с типоразмерами до 22110.
Ближайший к процессору M.2 по умолчанию дополнительно оснащен радиатором (его можно снять или просто переставить в нижний M.2), на основание которого предварительно нанесен слой термоинтерфейса (не течет, допускает многократное применение, в состоянии «с завода» закрыт упаковочной пленкой).
Забавный момент: русскоязычное зеркало сайта Gigabyte утверждает, что SATA SSD можно установить в оба M.2:
Но глобальное англоязычное зеркало и инструкция содержат верную информацию: SATA SSD работают только в нижнем M.2.
Никаких отличий от оригинала не наблюдается.
По нижнему краю печатной платы мы обнаружим:
Правый край платы не закрыт какими-либо кожухами, и Gigabyte есть чем похвастать и тут.
Аудиотракт относится к решениям «с претензией»: тут не только модные «Hi-End-конденсаторы» Nichicon, скрытые под металлической крышкой аудиоконтроллера Realtek ALC1220 (с интегрированным усилителем), но и четыре пленочных конденсатора WIMA.
Также аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев. Это решение должно снижать уровень электромагнитных наводок на аудиотракт от остальных элементов платы.
Вдоль участков «пустого» текстолита с тыльной стороны платы распаяны светодиоды декоративной подсветки.
Сетевая часть платы представлена гигабитным Intel i219V (о WiFi ниже), а в роли контроллера ввода-вывода задействована микросхема ITE IT8686E.
Отличий от исходной ревизии – ноль целых, ноль десятых.
Портов USB 2.0 нет совсем, все шесть портов USB 3.1 Gen1 реализованы силами набора системной логики Intel Z370, порты USB 3.1 Gen2 работают благодаря контроллеру ASMedia ASM3142 (размещен за интерфейсной панелью), который подключен к набору системной логики Intel Z370 двумя линиями PCIe версии 3.0.
Единственное отличие новой ревизии – убран DVI-D, а вместо него распаян разъем M.2 key E, в который установлен адаптер Wi-Fi (можно снять или заменить самостоятельно на любой иной адаптер). На Gigabyte Z370 Aorus Ultra Gaming 2.0 этот разъем не распаян, на ней есть лишь контактные площадки.
Конфигурация слотов PCI-Express на новой материнской плате осталась совершенно неизменной:
Первый и второй слоты PEG, а также оба M.2 оснащены металлическими кожухами, которые отличились собственными точками крепления к плате.
Третий PEG обходится без кожуха, но и у него предусмотрены дополнительные металлические вставки, усиливающие конструкцию.
Усиление конструкции слотов PEG будет нелишним при установке видеокарт с массивной системой охлаждения.
Два установленных на плате посадочных места M.2 рассчитаны на устройства типоразмеров 2242, 2260 и 2280.
В них помимо прочего будут работать PCIe SSD NVMe/AHCI. С SATA SSD несколько сложнее: такие модели будут работать только в нижнем M.2 и в этом случае отключается разъем SATA3_0.
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики. Именно микросхемы – во множественном числе: Gigabyte не отказывается от фирменной технологии Gigabyte DualBIOS, и микросхем две.
Но вместо MXIC 25U128 здесь распаяны Winbond 25Q128 – еще одна неважная для пользователя замена. Технология Gigabyte DualBIOS обеспечивает защиту работоспособности платы в случае какого-либо сбоя и повреждения содержимого основной микросхемы BIOS. Но должен сохраниться в целостности загрузчик в основной микросхеме. Штатное переключение между микросхемами пользователем самостоятельно не предусмотрено, нет и светоиндикации активной на данный момент микросхемы.
На нижнем правом углу платы распаяна группа из четырех светодиодов, которые поочередно загораются и гаснут в процессе запуска системы (в запущенной системе они полностью погашены).
Никаких отличий от исходной платы нет и здесь.
| Модель | Gigabyte Z370 Aorus Ultra Gaming WiFi |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | F3 за 10 апреля 2018 года |
| BCLK | От 80 до 500 МГц с шагом 0.01 МГц |
| Оперативная память, МГц | Поддержка XMP; Множители для DDR4 от 800 до 8300 МГц, в том числе 1866 / 1900 / 2000 / 2100 / 2133 / 2200 / 2266 / 2300 / 2400 / 2500 / 2533 / 2600 / 2666 / 2700 / 2800 / 2900 / 2933 / 3000 / 3066 / 3100 / 3200 / 3300 / 3333 / 3400 / 3466 / 3500 / 3600 / 3700 / 3733 / 3800 / 3866 / 3900 / 4000 / 4100 / 4133 / 4200; Тайминги задаются как единообразно, так и по каналам раздельно |
| Множитель процессора CPU Core |
От 8 до 127 с шагом 1 |
| Напряжение CPU Core | – положительной или отрицательной надбавкой с шагом 0.005 В до 0.300 В – фиксированное значение от 0.60000 до 1.80000 В с шагом 0.005 В |
| Напряжение интегрированного графического ядра CPU (VAXG) | – фиксированное значение от 0.60000 до 1.50000 В с шагом 0.005 В |
| Напряжение CPU VCCIO | – фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
| Напряжение CPU VCCSA | – фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
| Компенсация просадок напряжения CPU Internal AC/DC (LoadLine Calibration) | Auto, Extreme, Turbo, Perfomance, Power Saving |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Standard, High, Turbo |
| Компенсация просадок напряжения CPU VAXG (LoadLine Calibration) | Auto, Standard, High |
| Напряжение оперативной памяти | Auto, от 1.000 до 2.000 В с шагом 0.010 В |
| Прочие напряжения | VCC Substained, VCCPLL, VCCPLL OC, CPU Core PLL Overvoltage, Ring PLL Overvoltage, GT PLL Overvoltage, SA PLL Overvoltage, MC PLL Overvoltage |
| Интерфейс BIOS | Графический, поддержка пятнадцати языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32; Профили настроек BIOS: USB и SATA с FAT16/32; Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
«Заводская» версия BIOS – F1. Произведено обновление до F3 (наиболее новой версии из официально доступных на момент тестирования).
Тестирование Gigabyte Z370 Aorus Ultra Gaming WiFi проводилось в составе следующей конфигурации:
В качестве аппаратных средств замера использовались мультиметры Mastech MY-64 и Pecahta DT9205A. Для начала проверим точность установки напряжений на Intel Core i5-8600K на частоте 4.8 ГГц при напряжении VCore, установленном равным 1.40 В, и заодно оценим работу LoadLine Calibration (в BIOS присутствует выбор из трех режимов, а также автоматическая регулировка материнской платой). Оперативная память работает на частоте 3200 МГц с таймингами 16-16-16.
Замеры напряжений осуществляются мультиметром, в качестве точек замера напряжения CPU Core Voltage брались выводы с тыльной стороны печатной платы под процессорным разъемом. Напряжение памяти – с выводов слотов DRAM на тыльной стороне платы.
Напряжение CPU Core Voltage (VCore)
Доступен программный мониторинг данного напряжения. В HWiNFO64 – Vcore.
| Простой | Нагрузка LinX AVX | |||
| Установлено 1.40 В | Программно | Мультиметр | Программно | Мультиметр |
| Auto | 1.392 | 1.39 | 1.224-1.248 | 1.24-1.25 |
| Standard | 1.392 | 1.39 | 1.224-1.248 | 1.24-1.25 |
| High | 1.392-1.404 | 1.40 | 1.344-1.368 | 1.36-1.37 |
| Turbo | 1.404 | 1.40 | 1.392-1.416 | 1.40-1.41 |
Точность установки напряжения на нашем экземпляре в автоматическом режиме не выдерживает никакой критики. Только вручную. Даже у исходной Gigabyte Z370 Aorus Ultra Gaming с этим дело обстояло лучше.
Напряжение CPU VCCIO
Программный мониторинг данного напряжения недоступен.
| Простой | Нагрузка Prime95 x64 на весь объем памяти | |
| 0.900 | 0.90 | 0.88 |
| 1.000 | 0.97-0.98 | 0.98 |
| 1.100 | 1.07 | 1.08 |
| 1.150 | 1.12 | 1.13 |
Зато точность хорошая.
Напряжение CPU VCCSA
Доступен программный мониторинг данного напряжения. В HWiNFO64 – VCCSA.
| Простой | Нагрузка Prime95 x64 на весь объем памяти | |||
| Программно | Мультиметр | Программно | Мультиметр | |
| 1.050 | 1.056 | 1.06 | 1.056 | 1.06 |
| 1.100 | 1.104-1.116 | 1.11 | 1.104-1.116 | 1.11 |
| 1.150 | 1.152 | 1.16 | 1.152-1.164 | 1.16 |
| 1.200 | 1.212 | 1.21 | 1.212 | 1.21 |
Точность хорошая.
Напряжение оперативной памяти (DRAM Voltage)
Доступен программный мониторинг данного напряжения. В HWiNFO64 – DDR.
| Простой | Нагрузка Prime95 x64 на весь объем памяти | |||
| Программно | Мультиметр | Программно | Мультиметр | |
| 1.200 | 1.212 | 1.20 | 1.200-1.212 | 1.20 |
| 1.250 | 1.248 | 1.25 | 1.248 | 1.25 |
| 1.300 | 1.296-1.308 | 1.30 | 1.296-1.308 | 1.30 |
| 1.350 | 1.356 | 1.35 | 1.356 | 1.35 |
| 1.400 | 1.392-1.404 | 1.40 | 1.404 | 1.40 |
Точность очень хорошая.
В штатном режиме под LinX тыльная сторона Gigabyte Z370 Aorus Ultra Gaming WiFi под цепями питания процессора прогрелась примерно до 67°C, а под Blender (2.79 x64; свободно доступная на сайте проекта демо-сцена Barcelona Pavilion) – до 53°C.
При этом процессор в обоих случаях работал на частоте около 4100 МГц.
Неплохой температурный режим для тестовых условий: установлена СЖО и отсутствует какая-либо циркуляция воздуха в околосокетном пространстве материнской платы.
Займемся разгоном. Тут пользователям стоит быть аккуратными – традиционно для этой и более ранних платформ Intel (проблема глобальная и наблюдается у всех производителей материнских плат) при подъеме частоты оперативной памяти до 3600 МГц и выше напряжения VCCSA и VCCIO уходят в полный разнос: напряжение VCCSA поднимается до 1.29 В, а VCCIO – до 1.24 В.
Так запросто можно убить процессор. А ведь и на оперативной памяти при активации XMP-профиля (у тестового комплекта это 3600 МГц) оказывается 1.4 В при том, что в XMP прописано 1.35 В.
Если при штатном режиме обдув цепей питания процессора не требовался, то при разгоне старших процессоров LGA 1151 и экспериментах с «тяжелым» программным обеспечением с инструкциями AVX он желателен: температура добралась до приблизительно 108 градусов Цельсия.
Но это не 120°C с лишним, как было на Gigabyte Z370 Aorus Ultra Gaming – налицо заметное улучшение. И если не играться с LinX AVX, то можно обойтись без обдува. В данном случае из-за того, что модель Gigabyte тестировалась в различных стресс-тестах, обдув был установлен.
Разгон порадовал:
Частота 5200 МГц одновременно по всем ядрам тестового Intel Core i5-8600K и 3866 МГц с таймингами 16-16-16. Это не тот образец, что участвовал в обзоре оригинальной Gigabyte Z370 Aorus Ultra Gaming, поэтому сравнивать разгонный потенциал напрямую сложно, но если там были вопросы к качеству теплоотвода, то разгон памяти ограничивался самой материнской платой. Потенциал тестового процессора раскрыт практически полностью, а ведь он дополнительно «скальпирован» и просто сам по себе лучше.
Новая ревизия материнской платы визуально содержит минимум отличий, но, тем не менее, она определенно лучше: тут и меньший нагрев цепей питания CPU, и лучший разгон как процессора, так и оперативной памяти. Пропал разъем DVI-D, но, во-первых, эта проблема решаема копеечным переходником HDMI>>DVI-D, во-вторых, процент пользователей, заинтересованных во встройке, в данной категории плат не так велик.
Если говорить о разгоне, то Gigabyte Z370 Aorus Ultra Gaming WiFi стоит недешево по сравнению с конкурентами, предлагающими разгон не хуже. Но здесь стоит отметить, что новая модель позиционируется производителем как элемент ПК с «высокой декоративной ориентированностью», не просто же так она столь богата на декоративную подсветку – и встроенную, и подключаемую.
Есть вариант и дешевле – Z370 Aorus Ultra Gaming 2.0. У нее нет Wi-Fi, но ее ценник ниже: в московской рознице встречаются предложения за 11.5-12.5 тысяч рублей, что меньше, чем цена исходной Z370 Aorus Ultra Gaming «1.0» на момент начала продаж. Еще более доступный вариант с таким же питанием процессора – Gigabyte Z370 UD3H. Но эту модель, во-первых, покромсали совсем сильно, во-вторых, она не предполагается к официальным поставкам в РФ.
Gigabyte Z370 Aorus Ultra Gaming WiFi можно рекомендовать в первую очередь пользователям, ориентированным на эффектный внешний вид системы. Нет, простых оверклокеров она не разочарует, но экономным и безразличным к украшениям, а также ценящим каждый рубль, удастся присмотреть платы интереснее.
По итогам обзора материнская плата Gigabyte Z370 Aorus Ultra Gaming WiFi получает награду:
