На Overclockers.ru уже были ранее обзоры материнских плат на наборе системной логики Intel Z370. Их общность – ценники, стартующие с отметки примерно в 10 тысяч рублей и выше. А вот более дешевые модели были как-то обойдены стороной. Их немного. Как-то не совсем справедливо.
И в этом материале мы исправим эту ситуацию: рассматриваемую MSI Z370 Gaming Plus можно найти в свободной рознице по цене от порядка 8-8.5 тысяч рублей, а средневзвешенная цена составляет 9 тысяч рублей. Есть ли жизнь на Марсе в сегменте ценников с четырехзначным, а не пятизначным значением?
| Модель | MSI Z370 Gaming Plus |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена*, руб. | ~9 000 |
| Процессоры | Intel Core i3, Core i5, Core i7 В исполнении LGA 1151-v2 |
| Набор системной логики | Intel Z370 |
| Оперативная память | 4 x DDR4 разъема DIMM До 64 Гбайт (небуферизованной, не-ECC и ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 МГц |
| Аудио | Realtek ALC892 (до 8 каналов) |
| Сеть | 1 x Intel I219-V (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0**, физически как x16 1 слот PCI-Express x16 физически как 3.0 х4 4 слота PCI Express 3.0 х1 |
| Поддержка графических тандемов | AMD CrossFire |
| Дисковая подсистема | - 6 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA 6 Гбит/с |
| USB | - 8 портов USB 3.1 Gen1 (2 разъема на плате для подключения 4 портов и 4 порта на задней панели платы) - 6 портов USB 2.0 (2 разъема на задней панели платы, 2 разъема на плате для подключения 4 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA 6 Гбит/с 1 разъем для подключения вентиляторов системы охлаждения процессора (1 х 4-pin) 4 разъема для подключения дополнительных вентиляторов (4 х 4-pin) 1 разъем для подключения СЖО (4-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0 для подключения 4 портов 2 колодки USB 3.1 Gen1 для подключения 4 портов 1 колодка COM 1 колодка LPT 1 колодка TPM перемычка сброса настроек CMOS 1 разъем для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 4 порта USB 3.1 Gen1 D-Sub DVI-D DisplayPort 2 порта USB 2.0 1 сетевых порта RJ-45 6 аудиоразъемов |
| Контроллер I/O | Nuvoton NCT6795D |
| BIOS | Одна несъемная микросхема флеш-памяти емкостью 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
В качестве упаковки используется картонная коробка стандартных для форм-фактора ATX размеров. Какие-либо ручки, прозрачные окошки и прочее отсутствуют.
Комплектация – типична для бюджетного класса:
Напомним, что последний терять крайне нежелательно: нет единого стандарта, один и тот же производитель для разных моделей своих плат может использовать несовместимые между собой винты и стойки.
Плата выполнена типичном для плат MSI линейки Gaming черно-красном дизайне. На черный текстолит нанесены полосы красного цвета и они же согласованно размещены на радиаторах.
Декоративная подсветка имеется. С тыльной стороны платы распаяна цепочка светодиодов вдоль аудиотракта и по два светодиода в каждом углу,
Под защелками слотов PEG расположены светодиоды красного цвета, которые загораются при установке в слот какой-либо карта расширения (например, видеокарты). Эти диоды, в силу их расположения, практически не видны, да еще и закрываются установленной в слот картой расширения.
К подсветке можно отнести еще и четыре светодиода с лицевой стороны платы над разъемом основного питания ATX, относящихся к технологии MSI EZ Debug.
Светодиоды с маркировкой "CPU", "DRAM", "VGA", "BOOT" загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы - своеобразный сильно упрощенный вариант индикатора POST-кодов. Светодиоды MSI EZ Debug загораются только в момент запуска системы и затем гаснут, в работающей системе они не светятся.
Помимо встроенной подсветки, на плате в левом нижнем углу установлен один разъем для подключения внешней светодиодной подсветки.
Управление подсветкой можно осуществлять только из среды операционной системы Windows, для чего необходимо установить фирменное приложение MSI MysticLight.
Встроенная в материнскую плату подсветка светится только красным, можно лишь менять режимы (плавная пульсация, резкое мигание, несколько вспышек с промежутком и т.д.)
На плате установлено три радиатора. Радиатор, установленный на микросхеме набора системной логики Intel Z370, фиксируется с помощью двух подпружиненных винтов и имеет довольно небольшие размеры и в сути – просто толстая пластина из алюминиевого сплава неровной формы с парой желобков.
На подсистеме питания процессора установлены два отдельных радиатора, не контактирующих друг с другом.
Они также крепятся на винтах, но уже без пружин. Радиаторы выполнены из алюминиевого сплава, небольшого размера, в качестве термоинтерфейса используются специальные прокладки.
Визуально наблюдаются признаки, что в скором времени у данной платы может проявиться характерная для материнских плат MSI проблема «текущих прокладок» - подтеки под радиаторами (вытекает диэлектрический силикон, которым пропитывают термопрокладки). Неприятная проблема косметического характера.
Расположение отверстий для крепления систем охлаждения процессора полностью совпадает с предыдущими поколениями LGA115*. Системе охлаждения процессора необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено шесть четырехконтактных разъемов, два из которых – процессорные.
Размещение на плате дополнительных разъемов неравномерное: один размещен в левом верхнем углу около восьмиконтактного разъема дополнительного питания ATX, два разъема – над процессорным разъемом со смещением вправо, один разъем размещен в правом верхнем углу, еще один – в правом нижнем углу платы.
Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.
Настраивать работу вентиляторов можно в двух местах: в Windows-приложении MSI Command Center и в BIOS в разделе Hardware Monitor.
Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. По умолчанию активен режим PWM (ШИМ) и для регулировки трехконтактных вентиляторов/помпы требуется активировать режим DC. Можно задать время реакции и переключения на новый уровень оборотов при изменении температуры (по умолчанию 0.1 секунды, максимум - 0.7 секунды для подъема температуры и 1.0 секунды для снижения температуры), что позволит избавиться от лишних всплесков активности вентиляторов при мелких скачках температуры.
Полной остановки вентиляторов можно добиться, только активировав режим DC. В качестве источника температуры можно использовать датчики процессора и некий «System». По умолчанию регулировка оборотов вентиляторов включена только на разъеме CPU_FAN1 и PUMP_FAN1. На остальных разъемах выставлен фиксированный уровень оборотов 60%, настраивать нужно вручную.
Архитектура процессоров Intel в исполнении LGA1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA.
На рассматриваемой плате питание процессора построено по схеме: однофазный независимый преобразователь VCCSA, однофазный независимый преобразователь VCCIO, четырехфазный VCore и двухфазный iGPU под управлением общего ШИМ-контроллера uPI Semiconductor uP9508.
В качестве силовых элементов на каждую фазу VCore установлено по два Sinopower SM4503 и Sinopower SM4337, в iGPU – по одному Sinopower SM4503 и два Sinopower SM4337.
На всякий случай: напряжение VCCSA на дросселе находится на том выводе, который расположен вплотную к конденсаторам. Для замеров стоит обзавестись очень тонким щупом для мультиметра.
Однофазное питание памяти работает под управлением ШИМ-контроллера с маркировкой «8Y=4F», возможно, производства, Richtek. В качестве мосфетов – два Nikos PK632BA и один Nikos PK816BA.
На рассматриваемой материнской плате установлено четыре слота для оперативной памяти.
Слоты оснащены классическими защелками с обеих сторон, однако проблемой это не является: при установке длинномерных видеокарт с толстыми силовыми пластинами систем охлаждения в слот PEG защелки не будут заблокированы.
Для рассматриваемой платы MSI обещает поддержку до 64 Гбайт памяти в двухканальном режиме и частот вплоть до 4000 МГц (при этом в BIOS имеются и более высокие значения).
Но все значения свыше 2666 МГц сопровождаются отметкой «OC», что означает режима разгона. Это полностью соответствует спецификациям Intel на процессоры Coffee Lake: максимальная частота памяти составляет 2666 МГц, для более высоких значений есть множители, но их работоспособность не гарантируется.
Под разъемом основного питания ATX распаяно две 20-контактных колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0), ориентированных по отношению к плоскости платы в разных направлениях (об этом ниже). Реализованы они благодаря возможностям Intel Z370, дополнительные контроллеры здесь не используются.

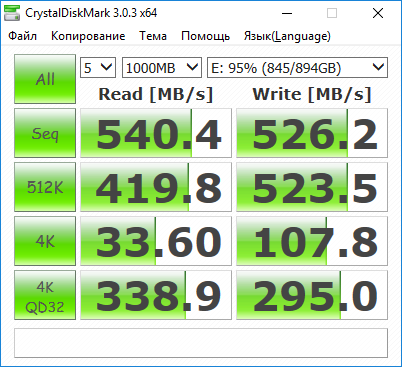

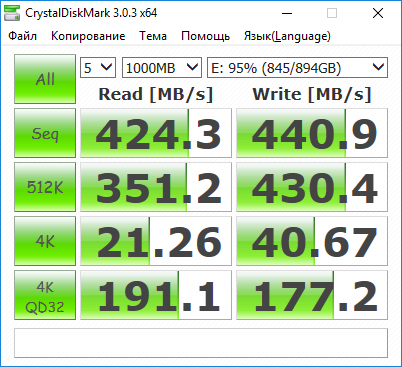

Еще ниже установлено четыре SATA 6 Гбит/с, ориентированных параллельно плоскости платы («лежачие» разъемы), и два SATA 6 Гбит/с, ориентированных перпендикулярно к плоскости платы.
Установка длинномерной видеокарты с массивной системой охлаждения приводит к тому, что накрывается целиком одна колодка USB 3.1 Gen1 (именно поэтому она «лежачего» типа) и слегка – два разъема SATA. Если же установить видеокарту в нижний PEG, то тут будут заблокированы два SATA полностью и два – ограничены.
Также, помимо шести SATA, на плате установлено одно посадочное место M.2 – над верхним PEG.

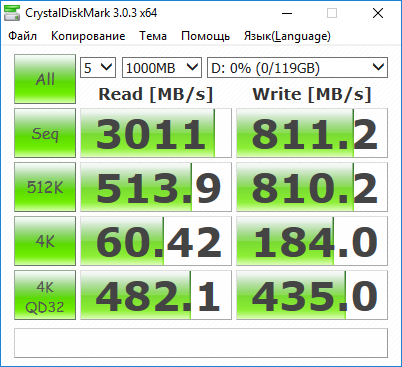

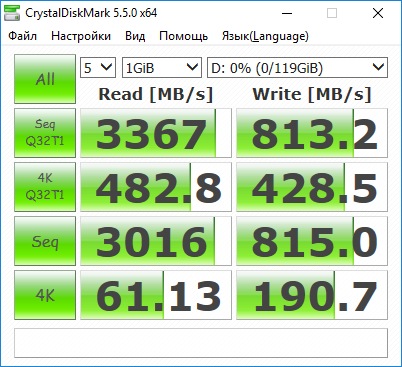

Здесь допускается установка как PCIe (PCI-Express 3.0 x4), так и SATA SSD (при этом отключается разъем SATA 6 Гбит/с с маркировкой «SATA1»). Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм, 22 х 80 мм и 22 х 110 мм.
По нижнему краю платы мы обнаружим:
Правый край платы не закрыт какими-либо кожухами и полностью отведен под аудиотракт и даже изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев.
В основе аудиотракта лежит старый восьмиканальный контроллер Realtek ALC892, никаких дополнительных усилителей и прочего, сопутствующей обвязки вообще минимум, хотя четыре конденсатора Nichicon все же распаяны. В качестве компенсации такого минимализма аудиоразъемы задней интерфейсной панели позолочены.
Гигабитный сетевой контроллер размещен за задней интерфейсной панелью – Intel I219-V.
На плате установлено шесть слотов PCI-Express:
Из двух PEG подключен к процессору только один – верхний (PCI-Express 3.0 x16). Второй PEG физически является PCI-Express 3.0 x4 и подключен к набору системной логики Intel Z370. Так же, как и все четыре слота PCI-Express 3.0 x1.
Здесь необходимо отметить, что верхний PEG помещен в алюминиевый кожух, который также припаян к материнской плате. Такая усложненная конструкция получила название «MSI PCI-E Still Armor», и, по заявлению MSI, позволяет лучше выдерживать физические нагрузки от видеокарт, оснащенных тяжелой массивной системой охлаждения.
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики.
В данном случае это одна микросхема MXIC 25L128 объемом 128 Мбит, рядом с ней мы видим колодку JSPI1 для подключения программатора, что позволяет производить прошивку микросхемы флеш-памяти напрямую при повреждении ее содержимого и невозможности запуска платы.
| Модель | MSI Z370 Gaming Plus |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 1.2 от 21 декабря 2017 года |
| BCLK | От 98 до 538.25 МГц с шагом 0.01 МГц |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 800 до 5000 МГц, в том числе 1866 / 1900 / 2000 / 2100 / 2133 / 2200 / 2266 / 2300 / 2400 / 2500 / 2533 / 2600 / 2666 / 2700 / 2800 / 2900 / 2933 / 3000 / 3066 / 3100 / 3200 / 3300 / 3333 / 3400 / 3466 / 3500 / 3600 / 3700 / 3733 / 3800 / 3866 / 3900 / 4000 / 4100 / 4133 / 4200 / 4266 Тайминги задаются как едино, так и по каналам раздельно |
| Множитель процессора CPU Core |
От 8 до 83 с шагом 1, раздельно по ядрам и вместе, Offset AVX |
| Множитель процессора CPU Ring |
От 8 до 83 с шагом 1 |
| Напряжение CPU Core | - положительной или отрицательной надбавкой с шагом 0.005 В до 0.990 В - фиксированное значение или адаптивное значение от 0.600 до 1.550 В с шагом 0.005 В - комбинация вышеуказанных режимов |
| Напряжение интегрированного графического ядра CPU (VAXG) | Равно выставленному на данный момент напряжению CPU Core |
| Напряжение CPU VCCIO | Фиксированное значение от 0.800 до 2.000 В с шагом 0.010 В |
| Напряжение CPU VCCSA | Фиксированное значение от 0.800 до 2.000 В с шагом 0.010 В |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Mode 1, Mode 2, Mode 3, Mode 4, Mode 5, Mode 6, Mode 7, Mode 8 |
| Компенсация просадок напряжения CPU VAXG (LoadLine Calibration) | Равно выставленному на данный момент напряжению CPU Core |
| Напряжение оперативной памяти | Auto, от 0.600 до 2.200 В с шагом 0.010 В |
| Прочие напряжения | CPU PLL OC Voltage, CPU PLL SFR Voltage, Ring PLL SFR Voltage, SA PLL SFR Voltage, MC PLL SFR Voltage, CPU ST PLL Voltage, PCH Voltage |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (шесть в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Только USB и FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
Версия BIOS – 1.2 (прошита в плату при получении от производителей).
Тестирование MSI Z370 Gaming Plus проводилось на следующей конфигурации:
Первое, с чем мне пришлось столкнуться при разгоне – сброс частоты процессора при любых попытках разгона.
Можно, конечно, посетовать, что LinX – это не бытовая нагрузка, и пользователь проблем испытывать не будет. Но материнская плата сбрасывает частоты ЦП даже во вполне «обычном» Blender, пусть даже менее агрессивно.
Дальше начался мучительный перебор различных режимов, чтобы сброс частот не происходил. За это пришлось заплатить суровую цену: отключить два ядра из четырех, а разгон ограничить частотой 4700 МГц с напряжением 1.14 В. При этом память разогналась до 3733 МГц с таймингами 16-16-16.
Спасибо участникам конференции Overclockers.ru jjxaker и Vadim++, которые подсказали мне мысль поэкспериментировать с лимитами. В BIOS по адресу O.C. > CPU Features необходимо отредактировать два параметра:
Long duration power limit (W)
По описанию MSI, данный параметр используется для установки максимального уровня TDP процессора для длительной работы.
Short duration power limit (W)
Второй лимит TDP, который срабатывает при продолжительной работе (дольше, чем описывается Long duration power limit).
Каюсь: я не стал подбирать значения этих параметров более точно: после ввода наугад значения «200» сброс частот прекратился (на значении «150» частота сбрасывается). Вообще, системная плата должна сама уметь управлять этими параметрами при разгоне процессора, и компания MSI даже прислала новую версию BIOS, которая пока не опубликована на сайте компании, но и в ней эта ошибка присутствует (версия 1.32).
Могу лишь заметить, что с подобным поведением встречаюсь впервые, даже сейчас у меня есть MSI Z370 Gaming Pro Carbon AC и там подобные манипуляции не требуются. Однако, судя по результатам поиска в сети, такое явление на материнских платах MSI наблюдается как минимум с Intel Z77 и, похоже, затрагивает лишь некоторые определенные модели, в основном бюджетного класса.
С другой стороны, а случайная ли это ошибка? Настораживает тот факт, что после ручной правки сброс частот прекратился, но при этом появился едва уловимый на слух свист, причем в момент завершения каждого цикла Linpack он меняется так, как будто плата «вздыхает». Обычно такой звук сопровождает последующий «фейерверк» из цепей питания. Я просто не рискнул при таком раскладе проводить полноценный продолжительный тест – нервы, извините, не железные (уточнение: ручная правка C-State лишь немного меняет свист, но не убирает полностью):
Максимум, что я еще проделал – замерил температуру цепей питания процессора без обдува:
К 115°C подобрались уже на первых минутах теста. Так себе результат… Кстати, тут защита не включилась, процессор продолжил работать на частоте 5200 МГц.
Разгон… тесты, делающие упор именно на память (например, TestMem5), исправно работают без сбоев на частоте 3733 МГц с таймингами 16-16-16, что не является пределом для данного комплекта оперативной памяти, но выше уже не запускалась сама плата.
Но вот что реально можно отметить в положительном смысле этого слова – работу материнской платы MSI Z370 Gaming Plus с напряжениями.
| Простой | Нагрузка | |||
| Программно | Мультиметр | Программно | Мультиметр | |
| BIOS VCore 1.200 В / 4500 МГц / DDR4-3733 | ||||
| Auto | 1.200 | 1.20-1.21 | 1.192 | 1.19 |
| Mode 1 | 1.208 | 1.21 | 1.280 | 1.27 |
| Mode 2 | 1.208 | 1.21 | 1.248 | 1.24 |
| Mode 3 | 1.208 | 1.21 | 1.224 | 1.22 |
| Mode 4 | 1.200 | 1.21-1.22 | 1.192 | 1.19 |
| Mode 5 | 1.200 | 1.20 | 1.168-1.176 | 1.17 |
| Mode 6 | 1.200 | 1.20 | 1.152 | 1.14-1.15 |
| Mode 7 | 1.200 | 1.20 | 1.128 | 1.12 |
| Mode 8 | 1.192-1.200 | 1.19-1.20 | 1.104-1.112 | 1.10-1.11 |
| BIOS VCore 1.340 В / 5200 МГц / DDR4-3733 | ||||
| Auto | 1.344 | 1.34 | 1.336 | 1.33-1.34 |
| Mode 1 | 1.352 | 1.35 | 1.448 | 1.43-1.44 |
| Mode 2 | 1.352 | 1.35 | 1.408 | 1.39-1.40 |
| Mode 3 | 1.344 | 1.35 | 1.368 | 1.36 |
| Mode 4 | 1.344 | 1.35 | 1.336 | 1.33-1.34 |
| Mode 5 | 1.344 | 1.34 | 1.304 | 1.29-1.30 |
| Mode 6 | 1.336 | 1.34 | 1.272 | 1.26-1.27 |
| Mode 7 | 1.336 | 1.33-1.34 | 1.248 | 1.24 |
| Mode 8 | 1.336 | 1.33-1.34 | Зависание системы | |
Очень хорошая точность установки напряжений без каких-либо усилий со стороны пользователя – трогать режимы LLC нет особого смысла. Мало того, весьма точен и программный мониторинг напряжения. Такие явления и по-отдельности встречаются не так уж часто, а вместе – и вовсе редкость.
Зато при разгоне памяти свыше ~3333 МГц необходимо контролировать напряжения VCCSA и VCCIO, иначе есть риск нанести повреждения процессору.
Но этим способны «развлечь» пользователя очень многие системные платы всех производителей, и история эта давняя, тянущаяся с тех время, когда наименование «Coffee Lake» еще даже в Intel мало кто знал. Это не ошибка в BIOS именно рассматриваемой платы.
На данный момент MSI Z370 Gaming Plus – это практически самая доступная плата MSI на наборе системной логики Intel Z370 в форм-факторе ATX. Дешевле нее лишь MSI Z370-A Pro, которая оснащена подсветкой белого (а не красного) цвета, получила текстолит обычного вида (без «боевой раскраски»), меньших размеров радиатор набора системной логики и слегка иную разводку, а также некоторое упрощение ещё и на уровне элементной базы (например, сетевой контроллер Realtek вместо Intel) - скромно выглядящее решение. А вот выпуском MSI Z370 Gaming Plus компания MSI ставила перед собой цель выпустить «плату для геймеров с привлекательным видом и по минимальной цене».
Насчет внешнего вида не скажу (тут дело вкуса лично каждого), а вот в вопросе максимального снижения цены MSI потрудилась изрядно: нет USB 3.1 Gen 2, звук на базе старого (восемь лет в этом году стукнет!) Realtek ALC892, PEG хоть и два, но второй – лишь x4 (да и тот от набора системной логики), лишь один M.2, одноцветная подсветка, относительно слабая цепь питания процессора, вместо HDMI, за который необходимо платить лицензионные отчисления – свободный Display Port.
Цена – этим все и сказано. Хотим поставить Intel i7-8700K и разогнать его? Забудьте, данная плата его только в штатном режиме потянет, ну или при слабом разгоне. Хотя процессор ценой в две MSI Z370 Gaming Plus, да еще останется на небольшой праздничный ужин в честь покупки, в такой сборке будет смотреться странно. Intel Core i5-8600K в сильном разгоне? Даже ряде оговорок (обдув цепей питания, не слишком злоупотреблять запуском приложений, сильно нагружающих систему) довольно рискованно, да и опять же – более чем полуторакратная разница в цене.
Данная плата, на мой взгляд, неплохо подойдет для сборки бюджетного компьютера на базе Intel Core i3-8350K и тут она продемонстрирует свои плюсы, среди которых отменная точность установки напряжения процессора и его программный мониторинг.
Выражаем благодарность:
