Лаборатория Overclockers.ru продолжает знакомить читателей с продукцией SilverStone Technology – тайваньской компании, занимающейся производством качественных компьютерных корпусов, блоков питания и различных систем охлаждения для ПК.
Героем нового обзора стал SilverStone Primera PM01-RGB. В 2016 году мы уже рассматривали дебютировавшую тогда версию Primera Series PM01 в исполнении черный рояльный лак, а сегодня изучим ее преемника.
Новинка предлагается в трех цветовых модификациях (черная, черная матовая и белая), снабжена боковой стенкой из тонированного закаленного стекла и RGB-подсветкой, совместимой с технологиями ASUS Aura Sync и аналогичными.
Напомним, что Primera это испанское слово, означающее «первый» или «первоклассный». SilverStone Primera PM01-RGB – это крупная и увесистая «средняя башня» (Midi Tower), которая предназначена для установки материнских плат форм-фактора ATX и Micro ATX.
Коробка, в которой поставляется новинка, очень большая и тяжелая. Она красочно оформлена полноцветным принтом, на котором изображен корпус. На месте и привычные спецификации, и маркетинговый текст на десяти языках, включая русский.
Отметим, что упаковка снабжена вырезами на торцах, облегчающими транспортировку
Внутри корпус как обычно закутан в полиэтиленовый пакет и зажат между двумя пенопластовыми фиксаторами. Лично мне не нравится такое решение, но конкретно эти были «ничего».
Пенопласт высокого качества, не скрипел при распаковке, не раскрошился и не поломался. В обзорах других моделей SilverStone встречались фиксаторы из вспененного полиэтилена, остается надеяться, что они в будущем будут применяться повсеместно. За упаковку ставим твердую пятерку.
Что касается руководства пользователя и комплекта поставки, то их можно найти внутри корпуса. Набор аксессуаров небогат – пакетик со всеми необходимыми винтиками и кабели RGB-подсветки.
Руководство пользователя представляет собой толстенькую книжицу формата А5 на десяти языках, включая русский. Текст на всех языках размазан по 30 страницам. На мой взгляд, лучше, когда содержимое дублируется на разных языках в отдельных разделах.
Приведем скан одной из страниц, чтобы получить наглядное представление:
Для любознательных читателей приложим ссылку на руководство пользователя на сайте компании-производителя в формате PDF.
Начнем раздел стандартно – с фотографии SilverStone Primera PM01-RGB для прессы.
Нам на тест досталась версия в черном матовом исполнении, и субъективно она смотрится отлично. Огромный гриль передней панели напоминает радиаторную решетку суперкара. А боковая стенка из тонированного закаленного стекла прекрасно дополняет внешний вид корпуса.
Лицевая часть закрыта декоративной решеткой. Причем она полностью металлическая.
Если приложить некоторые усилия, можно снять переднюю панель и получить доступ к пылевому фильтру, за которым размещены RGB вентиляторы 140 мм.
После снятия фильтра новые модели можно рассмотреть подробнее:
Каждый вентилятор закрыт акриловым грилем с RGB-подсветкой.

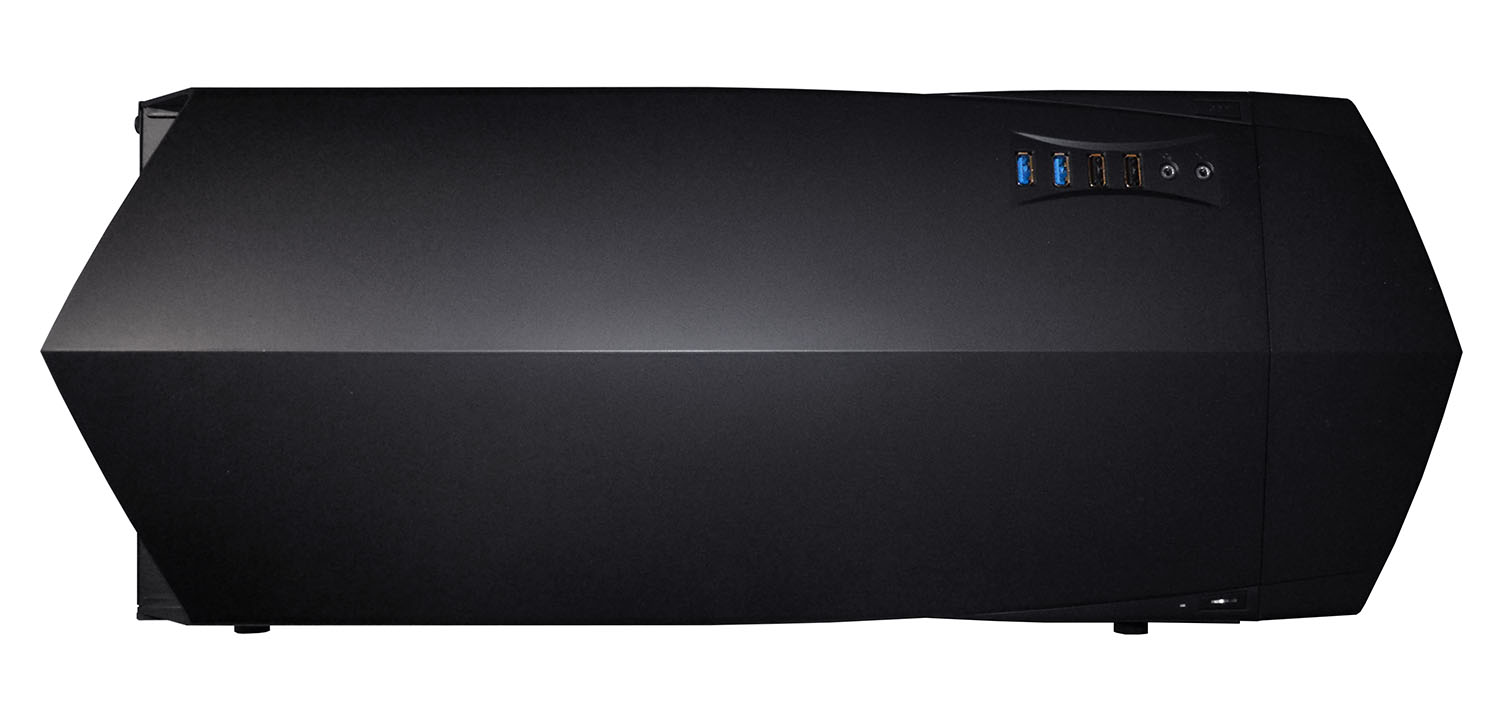

На верхней части корпуса расположен блок управления, который содержит два порта USB стандарта 3.0, два порта USB стандарта 2.0, разъемы наушников и микрофона – необходимый минимум для современного системного блока.
Там же находится кнопка изменения яркости подсветки и скорости вентиляторов, а слева – кнопка питания, совмещенная с красным светодиодным индикатором. Они достаточно маленькие с коротким и тугим ходом. Рядом с кнопкой питания расположен красный светодиодный индикатор активности жестких дисков. Кнопки экстренной перезагрузки не предусмотрено вовсе.
В целом блок управления вызывает смешанные чувства. С одной стороны, смотрится стильно и все есть, но в то же время при работе с корпусом постоянно путаешь кнопку питания с кнопкой управления подсветкой и оборотами. А разъемы USB в случае с нашим экземпляром не обошлись без замечаний – когда вставляешь туда устройства, они немного болтаются и поскрипывают. Возможно, их нужно немного «разработать».
Верхняя панель сплошная. Под ней можно установить три вентилятора типоразмера 120 мм или два вентилятора типоразмера 140 мм, которые будут выдувать воздух по некому подобию воздуховода назад.

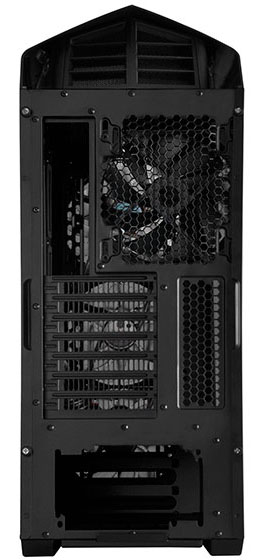

Сзади все стандартно для компоновки с нижним расположением блока питания. Над его посадочным местом располагаются семь слотов расширения с металлическими заглушками. Выше находится вырез для коммуникационных портов материнской платы и 120 мм вытяжной вентилятор.
Отверстий для шлангов системы жидкостного охлаждения не предусмотрено, но лишь потому, что новинка SilverStone предполагает установку двух радиаторов СЖО типоразмера 360 мм и расширительного бачка внутри корпуса. Подробнее это будет раскрыто в описании внутреннего строения корпуса.
Стоит обратить внимание на съемный пылевой фильтр под блоком питания, который выдвигается со стороны задней панели.
Его хорошо видно при рассмотрении нижней панели. Высоту ножек можно назвать оптимальной.

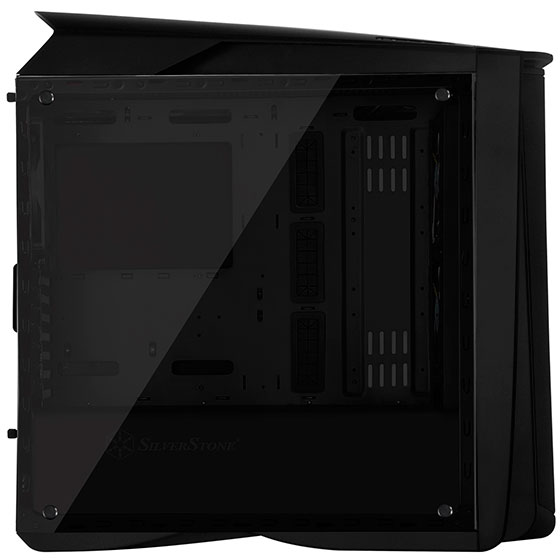

Как уже упоминалось, боковая стенка выполнена из тонированного закаленного стекла. Оно сильно тонировано, и при отсутствии внутренней подсветки можно разглядеть только очертания того, что находится за ним.
В целом за внешний вид можно не задумываясь ставить пять баллов.

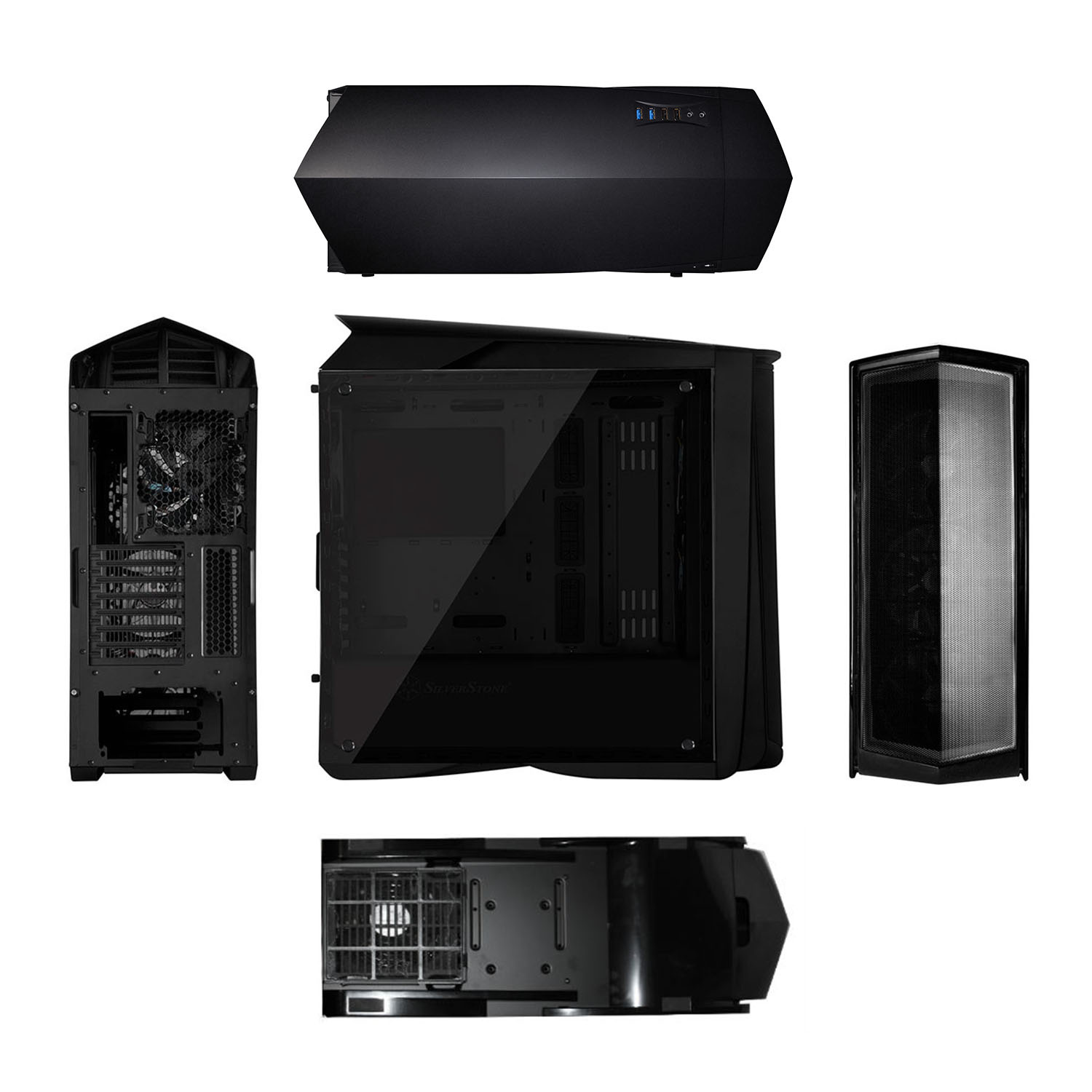

Теперь представим нашу традиционную компиляцию…
… и переходим к изучению внутреннего устройства SilverStone Primera PM01-RGB.
В корпусе применен двухсекционный дизайн, который является трендом последнего времени. На мой взгляд, такое решение положительно влияет на аккуратность укладки кабелей.
Отсек материнской платы располагается над местом для блока питания – стандартно для форм-фактора, в котором БП устанавливается снизу. А крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны системной платы).
Три крупных отверстия в поддоне, снабженных мембранами, предназначены для организации кабелей. «Cable management» в SilverStone Primera PM01 выглядит многообещающе, но его удобство и эффективность можно оценить только во время сборки, к которой мы перейдем совсем скоро. Что касается заглушек слотов расширения, то они лишены какой-либо системы безвинтового крепления, а винтов с накатанной головкой в комплекте нет. Это немного расстраивает.
В передней части, где у аналогичных корпусов находится корзина для жестких дисков, у модели SilverStone предусмотрено место для установки двух радиаторов системы жидкостного охлаждения типоразмера 240, 280 или 360 мм и монтажные отверстия для крепления расширительного бачка.
Обратная сторона SilverStone Primera PM01-RGB в открытом состоянии:
Хорошо заметно как отверстие в поддоне для доступа к упорной крестовине, так и отверстия системы организации кабелей.
Мы видим корзину на три жестких диска формата 3.5", снабженную салазками.
В салазки накопители HDD прикручиваются винтами, входящими в комплект поставки. Нужно отметить тот факт, что первые снабжены резиновыми демпферами, призванными снизить шум от дисков.
Кроме того, видны две оснастки для дисков формата 2.5" (на магнитных пластинах или твердотельных). Они крепятся к поддону с помощью винтов с накатанной головкой, но сам накопитель можно закрепить в них только с помощью отвертки.
Привлекает внимание плата для вентиляторов, через которую они синхронно управляются системой контроля оборотов.
И контроллер RGB-подсветки:
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
В корпусе SilverStone Primera PM01-RGB собиралась следующая система:
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Согласно спецификациям производителя, корпус может вместить просто гигантские комплектующие: видеокарту длиной до 420 мм и блок питания длиной до 240 мм. Процессорный кулер может быть высотой до 180 мм. Наша тестовая система в плане размеров компонентов более чем скромна, так что все пройдет гладко.
Системная плата в SilverStone Primera PM01-RGB устанавливается на стандартные шестимиллиметровые стойки, которые заранее вкручены в поддон по спецификации ATX.
Жесткий диск 3.5" прикручивается к пластиковым салазкам входящими в комплект винтиками через резиновые шайбы, которые должны гасить вибрации. SSD крепится к салазкам винтиками со стороны основания. В корзины накопители устанавливаются без каких-либо проблем и надежно там фиксируются.
Напомню, что в данном корпусе не предусмотрена установка оптических приводов, поэтому этот шаг мы с легким сердцем пропускаем.
По традиции блоки питания в системные блоки подобного форм-фактора устанавливаются мною вентилятором вниз, чтобы БП охлаждался прохладным забортным воздухом, а не нагретым процессором и видеокартой. Ножки достаточно высокие, так что за охлаждение блока мы можем быть спокойны.
На очереди платы расширения. Как уже упоминалось, безвинтовое крепление здесь не используется.
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через крупные отверстия кабели выводятся за поддон и прекрасно прокладываются. Лицевая сторона в этом плане выглядит отлично.
Качество изготовления корпуса SilverStone Primera PM01-RGB находится на самом высоком уровне, а от процесса сборки можно получить удовольствие. На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения SilverStone Primera PM01-RGB состоит из трех фирменных вентиляторов диаметром 140 мм с одиннадцатью лопастями. Они выполнены из акрила, снабжены подсветкой, установлены за лицевой панелью и работают на вдув. Еще один вентилятор диаметром 140 мм из классического черного пластика с девятью лопастями находится на традиционном месте – на задней стенке, он удаляет нагретый воздух из корпуса.
Если установить видеокарту с системой охлаждения эталонного дизайна, выдувающей воздух за пределы корпуса, то между забором и выбросом воздуха устанавливается паритет. Дополнительно на решетчатый лоток можно установить два вентилятора диаметром 140 мм или три вентилятора диаметром 120 мм. Итого в корпусе может максимально трудиться семь вертушек. Причем при использовании штатных пропеллеров уровень шума будет в разумных пределах.
Для наглядности используемые при тестировании SilverStone Primera PM01-RGB программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.11.0 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1. |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения SilverStone Primera PM01-RGB оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «4:5». В результате память была разогнана до частоты 833 МГц без повышения напряжения.
Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения видеокарты работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в SilverStone Primera PM01-RGB и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
С точки зрения шумовых характеристик собранная в корпусе SilverStone система эквивалентна открытому стенду при минимальных и средних оборотах вентиляторов. При раскручивании крыльчаток до максимума уровень шума возрастает на пару децибел. На расстоянии в один метр его значение составило 40 дБ.
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаСистема охлаждения SilverStone Primera PM01 RGB показала себя наилучшим образом, отыграв у открытого стенда три градуса при охлаждении процессора и обеспечив более низкие обороты турбины видеокарты. А ведь корпус можно модернизировать, установив еще три вентилятора.
Прежде чем перейти к выводам, проиллюстрируем главное отличие RGB-модификации от оригинальной модели с помощью официального ролика производителя.
Что ж, RGB-подсветка действительно выглядит впечатляюще!
SilverStone Primera PM01-RGB сохранил все преимущества предшественника: выполнен корпус технически необычно, заточен под производительную систему жидкостного охлаждения, оснащен удачным двухсекционным дизайном. Матовое исполнение позволяет забыть об отпечатках пальцев, а боковое окно из тонированного закаленного стекла и RGB-подсветка делают новинку еще привлекательней.
Теперь что касается цены. Базовую версию Primera PM01, которую мы рассматривали ранее, можно найти в продаже с ценником ~7 500 рублей, а стоимость новой версии приближается к ~11 000 рублей. Прибавка к цене выходит заметная, но своего покупателя новый корпус найдет.
Плюсы SilverStone Primera PM01-RGB:
Минусы корпуса:
| Модель | Primera PM01-RGB |
| Материал | Сталь, пластик |
| Габариты | 571 (В) x 220 (Ш) x 560 (Д) мм, 70.3 л |
| Накопители 5.25" | 0 |
| Накопители 3.5" | 3 внутренних |
| Накопители 2.5" | 2 внутренних |
| Материнская плата | ATX, micro ATX |
| БП | ATX 12 В (опционально) |
| I/O | 2 x USB 3.0, 2 x USB 2.0, 1 x HD Audio |
| Охлаждение лицевое | 3 x 140 мм вентилятора |
| Охлаждение заднее | 140 мм вентилятор |
| Охлаждение верхнее | 2 х 140 мм или 3 х 120 мм вентилятора (опционально) |
| Охлаждение нижнее | 0 |
| Слоты расширения | 7 |
