Среди всех линеек системных плат ASUS ROG одна стоит особняком – это Formula. Появилась она относительно недавно, и главное отличие входящих в нее версий заключается в установленном на систему питания водоблоке. Ранее мы уже познакомились с новой серией Maximus X, рассмотрев предназначенную для экстремального разгона ROG Maximus X Apex и популярную среди пользователей ROG Maximus X Hero, теперь же уделим внимание старшей на сегодня модели.
ASUS ROG Maximus X Formula – одна из немногих системных плат, которые могут похвастать подготовкой под СВО. Помимо водоблока разработчики ASUS в очередной раз занимаются новаторством с OLED дисплеями, и теперь на печатной плате целых три источника информации: LED-индикаторы, POST-блок и OLED-монитор.
| Модель | ASUS ROG Maximus X Formula |
| Чипсет | Intel Z370 |
| Процессор | Intel Core I 8 поколения |
| Память | 4 слота DDR 4 от 2133 до 4133+ МГц |
| PCIe | 2 x PCIe 3.0 (16x/0х 8х/8х); 1 x PCIe 3.0 2х/4х; 3 x PCIe 3.0 1х; |
| Мультиграфическая конфигурация | AMD Crossfire 3Way, Nvidia SLI 2Way |
| Накопители | 1 x M.2 Mkey 2242-22110 (SATA); 1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA); 6 x SATA 6 Гбит/с; Smart Response и Optane |
| Сеть | Intel 219V (1 Гбит/с); Wi-Fi 802.11 a/b/g/n/ac; Bluetooth 4.2 |
| Аудио | Realtek S1220 Codec + ES9023P |
| Видеовыходы | DisplayPort 1.2, HDMI 1.4b |
| USB | 6 x USB 2.0; 6 x USB 3.0; 1 x USB 3.1 Front Panel; 1 x USB 3.1 Type A; 1 x USB 3.1 Type C |
Начнем по порядку – с работы слотов. На материнской плате распаяно три физических слота 16х и только к двум подводятся линии PCI-e от процессора – к первому и второму. Для пары видеокарт линии выделяются поровну.
Два разъема М.2 подключены к PCH. Один поддерживает устройства SATA, второй – PCIe 3.0 x4 и SATA. Первый М.2 прячется под крышкой радиатора PCH и снабжен пассивным охлаждением. Он же считается в спецификации как М 2.1.
Второй ставится вертикально с помощью входящего в комплект приспособления и поддерживает как SATA, так и PCIe. Выглядит немного странно, ведь логичнее было бы наделить именно первый слот поддержкой горячих NVME PCIe SSD, поскольку охлаждения от радиатора PCH достаточно. Тем не менее, инженеры ASUS решили иначе. А мы продолжаем:
Нижний слот PCI-e делит четыре линии с последним снизу разъемом PCI-e 1x. В результате конфигурация может быть либо 2х+1х, либо 4х+0х.
На задней панели вы найдете средства для сброса и обновления BIOS (через флеш-карту), три порта USB 2.0, четыре порта USB 3.0, и пару USB 3.1 (Type-A/C), а также коннекторы для антенн, звуковые порты и один разъем для флеш-карты под обновление BIOS. Не забыли инженеры и о современных портах DisplayPort и HDMI.
Обычно разработчики компании ASUS используют один унифицированный дизайн для своих устройств. Однако серия ROG исключение.
При сравнении с ROG Maximus X Hero общим остается только подход и частично система питания. Давайте по порядку и посмотрим на вспомогательные и диагностические фишки.
POST-индикатор и LED-диагностика – это два основных инструмента. POST стандартно показывает точные коды неисправности, а бегло оценить ситуацию проще по цветным светодиодам.
Под ними распаяны микрики включения и перезагрузки. На практике вы нажимаете на них через пластмассовые кнопки, которые накрывают их вместе с установкой пластикового кожуха (в данном случае снят).
Снизу установлен переключатель LN2 для активации расширенного диапазона напряжений и включения некоторых функций, помогающих во время разгона при отрицательных температурах.
Кнопка MemOK! переехала в самый низ по соседству с кнопками безопасной перезагрузки и повтора. Выглядит нелогично и далеко от самих разъемов памяти, но судя по всему в ASUS решили объединить второстепенные функции в один блок.
Она используется в случае невозможности силами материнской платы стартовать с модулями памяти, либо когда настройки таймингов не подходят для успешного прохождения POST. Увидели, что плата стопорится на Dram Led – зажмите MemOK! до того момента, пока материнская плата не сбросит нестабильные настройки памяти.
Кнопка безопасной перезагрузки восстанавливает настройки BIOS до номинальных, чтобы система стартовала. При этом ваши изменения в BIOS по-прежнему остаются на местах. А кнопка повтора инициализирует жесткую перезагрузку (на случай отказа системы при оверклокинге перезагружаться при нажатии Reset).
Выше показан OLED-дисплей для вывода информации, работающий во время POST и после его прохождения. После загрузки операционной системы настройки можно задать в программе. Выводится абсолютно любая информация, в том числе анимированные GIF.

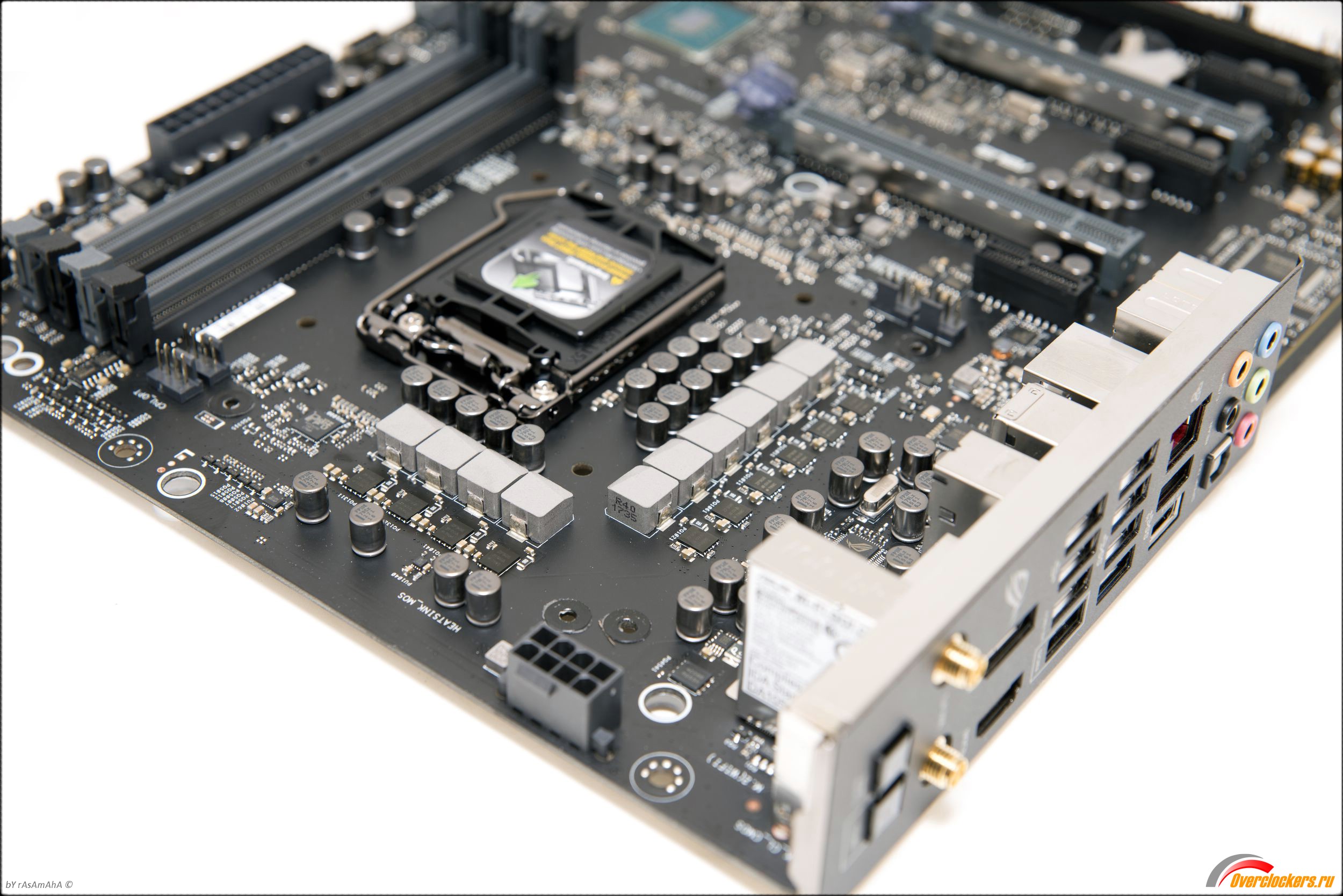

За питание процессора отвечает подсистема, в которую входят 8+2+1 фазы. Преобразователь собран по TrenchFET технологии четвертого поколения. Питание подается через единственный разъем 8 pin.
С фронтальной стороны разместились мосфеты Vcore и VCCsa. Комбинация состоит из десяти мосфетов Vishay SiZF906DT.
С тыльной стороны поместились драйверы Infineon IR3535M в количестве десяти штук.
Vishay SiZF906DT интересны тем, что представляют собой сдвоенные мосфеты с диодом Шоттки и максимальной силой отдачи 60+60 А. Иначе говоря, при теоретическом максимуме система питания может отдать по восьми фазам процессора до 960 А плюс на графическое ядро выдать 120 А.
Подсистема питания работает под управлением ШИМ-контроллера ASP1405I.
RGB подсветка
На ASUS ROG Maximus X Formula стоят группы RGB светодиодов, сосредоточенных в нескольких местах: слева под кожухом радиатора системы питания, под PCH и слотами PCI-e.
Для всех групп предусмотрена как возможность независимой настройки, так и способность объединяться и синхронизироваться, в том числе с внешними лентами RGB.
Для полного отключения подсветки (после деактивации ее в соответствующем пункте меню BIOS или в программном обеспечении Aura) следует включить режим ErP Ready Enable (S4+S5).
Два разъема предназначены для RGB (+12/R/G/B) лент и еще два для RGB (+5/D/G) адресуемых лент. К сожалению, сохраняется риск и возможность подсоединить неправильно, поэтому будьте внимательны при соединении, не перепутайте землю и вывод плюса.
В темноте кнопка обнуления настроек BIOS подсвечивается, дабы не промахнуться.
Скорость работы М.2 и USB 3.1
Теперь стоит проверить быстродействие M.2 с быстрым твердотельным накопителем Samsung 960 Evo.
| Модель | USB 3.1 | M.2 (PCH) | M.2 (CPU) | PCIe (PCH) | PCIe (CPU) |
| ASUS ROG Maximus X Formula | 863/528 | 2776/1371 | 2804/1879 | ||
| MSI X299 Tomahawk AC | 877/504 | 2553/1848 | - | - | 2777/1882 |
| MSI X299 Gaming Pro Carbon AC | 877/504 | 2552/1524 | - | - | 2744/1868 |
| ASUS Prime X399-A | 708/502 | 2527/1847 | - | - | - |
| MSI X399 Gaming Pro Carbon AC | 744/507 | - | 2302/1880 | - | 2302/1880 |
| ASUS ROG Maximus X Hero | 974/553 | 2728/1327 | - | - | 2862/1863 |
| MSI Z370 Godlike Gaming | - | 2889/1860 | - | - | 2790/1864 |
Для сравнения вспомним, какие значения показывали протестированные ранее системные платы (результаты приведены в Мбайт/с).
На ASUS ROG Maximus X Formula спереди и сзади установлены декоративные кожухи. Задний просто защищает от случайных контактов, передний задает зоны и предотвращает накопление пыли.
Все важные компоненты системы охлаждения обеспечены датчиками: VRM, PCH и прочие. Причем PCH и VRM отслеживаются как силами микросхем, так и внешними датчиками, касающимися радиаторов. Данные, что естественно, видны в фирменной утилите и в сторонних программах.
На системе питания стоит комбинированный радиатор. Его конструкция позволяет охлаждать в пассивном режиме и с помощью протекающей сквозь него воды.
Внутри все банально просто: ребра припаяны к медному основанию, а само основание соединено с фигурным бруском алюминия.
Тот в свою очередь через термопрокладки охлаждает мосфеты. Для равномерного прижима используются винты, жестко фиксирующие радиатор в пространстве.
Твердотельный накопитель SATA устанавливается после снятия части радиатора PCH.
И через ту же термопрокладку охлаждается. Увы, поддерживающий PCIe М.2 остается на голодном пайке. Мало того, что он будет постоянно торчать под углом 90 градусов, так еще и при установке форм-фактора 110 есть риск не поместиться в ряд корпусов.
Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.
Для стендового Intel Core i7-8700K предусмотрены следующие штатные настройки ASUS ROG Maximus X Formula по частотам:
| Модель | Базовая частота, ГГц |
Одно ядро, ГГц | Два ядра, ГГц | Три-четыре ядра, ГГц | Пять-шесть ядер, ГГц |
| Intel Core i7-8700K | 3.7 | 4.7 | 4.6 | 4.4 | 4.3 |
Частота Uncore адаптивная и зависит от нагрузки, но в основном держится в диапазоне 4.4-4.0 ГГц.
Чтобы активировать штатный режим работы процессора, в BIOS нужно отключить ASUS Multiсore Enhancement и включить все функции энергосбережения. Тогда ЦП показывает правильные частоты, а энергопотребление и нагрев VRM незначительны.
Максимальная температура элементов питания не поднимается выше 68°C без принудительного охлаждения. При включении радиатора в состав СВО температура под нагрузкой снижается до 46°C. Конечно, эффективность охлаждения хладагентом выше, но финальные результаты сильно зависят от разгона и тепловыделения процессора, поскольку радиатор тоже нагревается им. И поэтому в определенный момент температуры при воздушном и водяном охлаждении сближаются. Происходит это на высокой частоте и при большом напряжении Vcore. Но факт остается фактом: СВО на 10-12°C эффективнее.
Что касается стабильности и простоты разгона, то тут у ROG Maximus X Formula все отлично. Половина напряжений автоматически выставляется верно, максимально достигнутая частота процессора уперлась в его термопасту под теплораспределителем. Оперативная память легко взяла 3900 МГц, а на большее она и не способна.
Полный список настроек разгона с точностью до запятой идентичен изученной ранее версии ASUS ROG Maximus X Hero. На процессор можно подавать три типа напряжений: автоматическое, адаптивное и условное напряжение (в нем выставляется номинальное напряжение и добавочное для режима Turbo).
Доступные настройки диапазонов напряжений:
| Manual | 0.6 – 1.7 В с шагом 0.005 В; LN2 режим расширяет Vcore до 2.155 В |
| Offset Mode +/- | -0.635 – +0.635 В с шагом 0.005 В |
| Adaptive Mode +/- | 0.25 – 1.92 В с шагом 0.001 В |
| Dram Voltage | 1.0 – 2.0 В с шагом 0.005 В; LN2 режим расширяет до 2.4 В |
| CPU VCCIO Voltage | 0.9 – 1.8 В с шагом 0.0125 В; LN2 режим расширяет до 2.2 В |
| System Agent Voltage | 0.7 – 1.8 В с шагом 0.0125 В; LN2 режим расширяет до 2.2 В |
| PLL Termination voltage | 0.36 – 2.27 В с шагом 0.01 В |
| PCH Core Voltage | 0.9 – 1.8 В с шагом 0.01 В |
| CPU StandBy Voltage | 0.8 – 1.8 В с шагом 0.01 В; LN2 режим расширяет до 2.1 В |
На материнскую плату установлено восемь коннекторов 4 pin для вентиляторов (в том числе несколько разъемов повышенной мощности для помп СВО). Помимо них инженеры компании оставили опцию в виде расширения количества вертушек. EXT_FAN – это разъем для подключения дочерней платы, добавляющей в систему еще три вентилятора.
Примечательно, что ASUS уделила внимание и прописала точные нагрузки для всех разъемов, а также точно указала, какие вентиляторы и как управляются. Хотя некоторые значения не совпадают с реальностью.
В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных моделей вентиляторов или помпы.
В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Системная плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными установками. В ручном или полуручном режиме следует пройтись по вкладкам Chassis Fan(s) Configuration и Ext. Fan(s) Configuration.

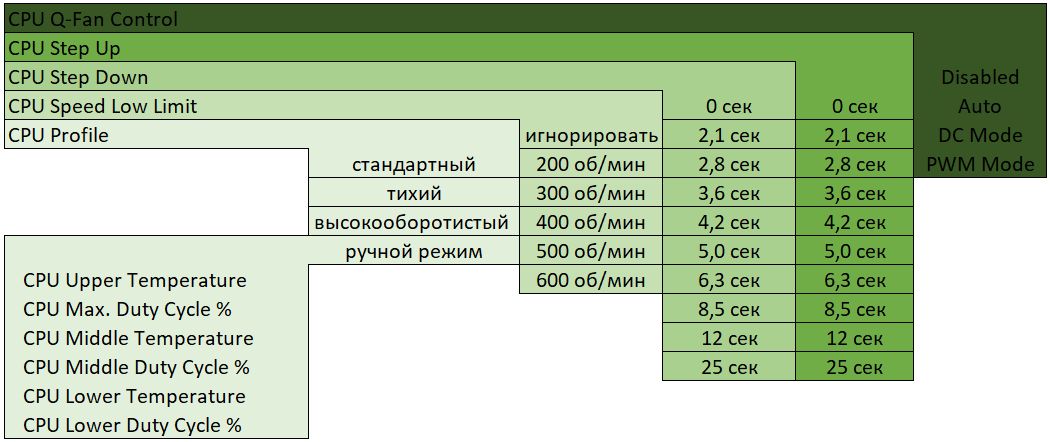

CPU Q-Fan Control
Настраивается по нескольким параметрам:
Ручной профиль предоставляет доступ к следующим настройкам:
Chassis Fan 1/2/3 и H_AMP Fan
Эти четыре вентилятора настраиваются подобно CPU, но с небольшими изменениями. Можно задать температурный датчик, относительно которого будет работать вентилятор. Причем в самом сложном варианте предусмотрена возможность задать до трех датчиков одновременно, выбрав их самостоятельно. Вот теперь может пригодиться разъем для внешнего датчика, который установлен на печатную плату.

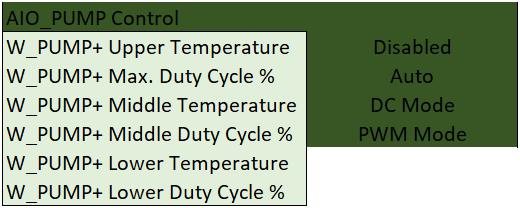

AIO_PUMP
Настройка работы разъемов для помп СВО. Самый простой режим из всех, нет привязки к внешним датчикам, только к CPU.
На мой взгляд, если не вдаваться в тонкости, ASUS ROG Maximus X Formula можно воспринять в качестве версии ROG Maximus X Hero с приставкой Deluxe. Такой статус обеспечивают улучшенные подсистемы питания и охлаждения с водоблоком EK, декоративные кожухи, наличие Wi-Fi, ряд второстепенных возможностей и OLED-дисплей.
По возможностям разгона обе материнских платы в данном случае идут ноздря в ноздрю. Скорее всего, на более высоких частотах и с большей нагрузкой герой обзора получит преимущества, но с привычными частотами процессора и оперативной памяти их выявить не удалось.
Остается констатировать факт: на сегодня ASUS ROG Maximus X Formula – топовая модель в линейке Maximus X для обычного пользователя. И причина этого в том, что ROG Maximus X Apex заточена под бескомпромиссный разгон, а версия ROG Maximus X Extreme еще не представлена.
