Лаборатория продолжает изучать материнские платы на наборе системной логики Intel Z370 для процессоров Intel Coffee Lake. Вслед за обзором ASRock Z370 Taichi стоит выяснить, что предлагает самое старшее решение компании – сможет ли «профессиональная плата» привлечь каким-то особенным разгоном или поведением в сравнении с той же Taichi?
При содействии со стороны нашего постоянного партнера – компании Регард, мы проверим ее возможности на практике с процессором Intel Core i7-8700K.
| Модель | ASRock Fatal1ty Z370 Professional Gaming i7 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена* | ~18 000 рублей |
| Процессоры | Intel Core i3, Core i5, Core i7 В исполнении LGA 1151 (v2) |
| Набор системной логики | Intel Z370 |
| Оперативная память | 4 x DDR4 разъема DIMM До 64 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка 2133, 2400, 2666 МГц и в режиме негарантированного разгона до 4333+ МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 х Aquantia AQC107 (10/100/1000/10000 Мбит/с) 1 x Intel i219V (10/100/1000 Мбит/с) 1 x Intel i211AT (10/100/1000 Мбит/с) 1 x Intel Dual Band (2.4 / 5 ГГц) Wireless-AC 3168 (Wi-Fi/Bluetooth) 433 Мбит/с |
| Слоты расширения | 3 х PCI Express x16 3.0, работающих по схемам 16+0+0/8+8+0/8+4+4 1х вертикальный M.2 (Key E, занят Wi_Fi/Bluetooth-адаптером) 2 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA 1 х M.2 2242/2260/2280 PCIe 3.0 x4 и SATA |
| Поддержка графических тандемов | AMD CrossFire Nvidia SLI |
| Дисковая подсистема | 8 х SATA 6 Гбит/с 2 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA 1 х M.2 2242/2260/2280 PCIe 3.0 x4 и SATA Поддержка ACHI, NVMe, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane |
| USB | - 3 порта USB 3.1 Gen2 (1 разъема на плате для подключения 1 порта, 2 порта на задней панели платы) - 8 портов USB 3.1 Gen1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 6 порта USB 2.0 (3 разъема на плате для подключения 6 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 8 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов и помпы системы охлаждения процессора (2 х 4-pin) 3 разъема для подключения дополнительных вентиляторов и СЖО (3 х 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 3 колодки USB 2.0 1 колодка USB 3.1 Gen1 1 колодка USB 3.1 Gen2 1 разъем для подключения светодиодной подсветки 1 разъем TPM 1 разъем Thunderbolt AIC 1 переключатель XMP 1 переключатель микросхем BIOS 1 индикатор POST-кодов |

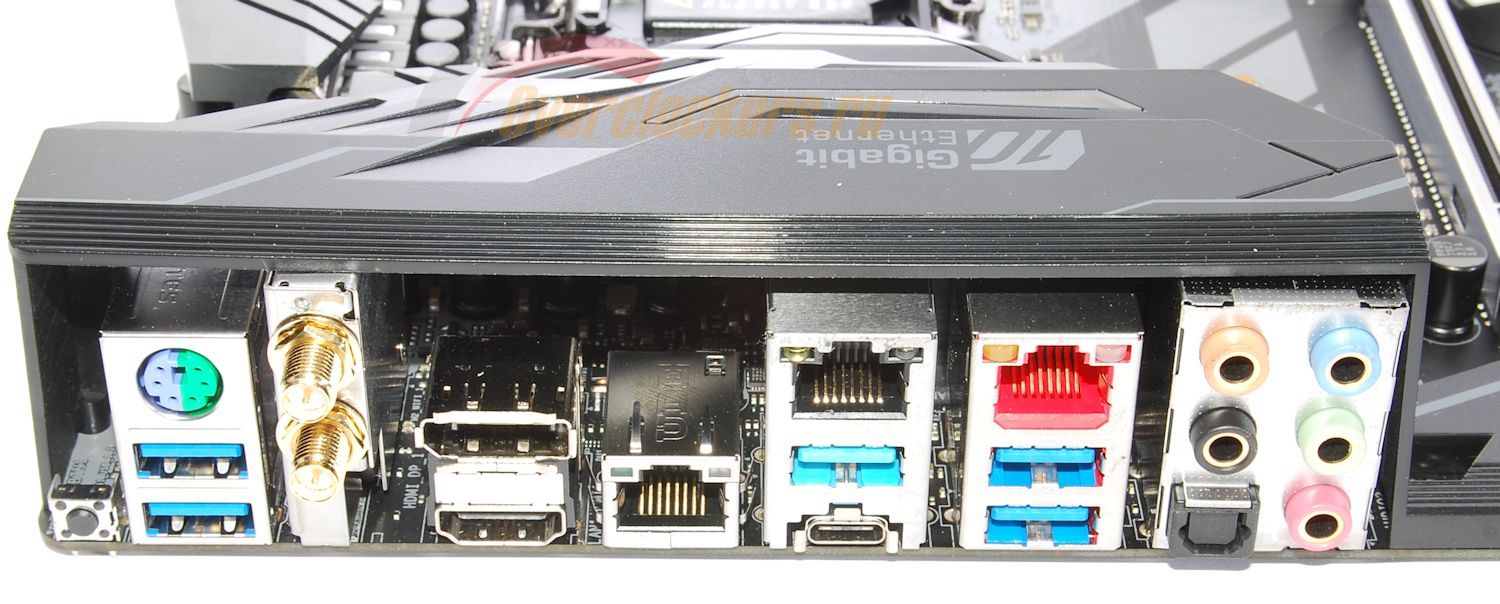

| Разъемы и прочая функциональность на задней панели | 1 кнопка сброса настроек BIOS 1 разъем PS/2 для подключения мыши или клавиатуры 1 х HDMI 1.4 1 x DisplayPort 1.2 1 x USB 3.1 Gen 2 Type C 1 x USB 3.1 Gen 2 Type A 4 x USB 3.1 Gen1 2 x RJ-45 6 аудиоразъемов |
| Контроллер I/O | Nuvoton NCT6791D |
| BIOS | Две несъемных микросхемы флеш-памяти по 128 Мбит каждая; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
Упаковка двойная – во внешнюю коробку, оформленную в традиционных для серии Fatal1ty стиле и цветовой гамме, вложена внутренняя коробка. Упаковка оснащена пластиковой ручкой для переноски.
Перед нами фирменное решение для материнских плат ASRock: сама модель с помощью пластиковых стяжек фиксируется в специальной форме из мягкого вспененного материала и только в таком виде помещается в плотный антистатический пакет.
В комплект поставки ASRock Fatal1ty Z370 Professional Gaming i7 входит:
Раньше ASRock для оформления материнских плат серии Fatal1ty использовала красный цвет (ASRock Fatal1ty Z170 Gaming K4, ASRock Fatal1ty Z97X Killer/3.1 и прочие.), но с некоторых пор яркая боевая раскраска сменилась на более спокойное сочетание серого и черного цветов.
Предусмотрена декоративная подсветка:
По умолчанию цвет свечения – красный. Режим – медленная пульсация.
Кроме того, на печатной плате установлен один четырехконтактный разъем для подключения светодиодной подсветки (питающее напряжение – +12 В, сила тока – не более 3 А), расположенный в правом нижнем углу (колодка с маркировкой RGB_LED1).
Управление подсветкой можно осуществлять как через BIOS материнской платы, так из среды операционной системы Windows через специальное приложение ASRock RGB LED.
Интерфейс обоих вариантов, а также набор их возможностей идентичен (а потому, на мой взгляд, нет никакого смысла загружать с сайта ASRock и устанавливать дополнительное приложение).
Все элементы подсветки можно настроить раздельно: интенсивность, цвет и стиль свечения. Изменение настроек в BIOS и приложении принимается платой сразу, перезагрузки не требуется.
При выключенной, но находящейся «под питанием» системе подсветка на плате работает в том случае, если система не включалась (подключенная через дополнительный разъем RGB выключена), после завершения работы - гаснет. Также на плате светится красным цветом светодиод, обозначающий активную в текущий момент времени микросхему BIOS. В момент включения платы начинает светиться индикатор POST-кодов, который отключается после запуска операционной системы.
Для проверки на плату была установлена память 2 х 8 Гбайт Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W), работа подсветки которой настраивается через слоты памяти, без использования дополнительных кабелей. К сожалению, ASRock не реализовала данную возможность: подсветка модулей памяти не видится ни приложением ASRock, ни BIOS материнской платы.
Элементы цепей питания процессора на плате накрыты двумя крупными монолитными радиаторами, объединенными теплотрубкой. Термоинтерфейс – термопрокладка. Крепление – подпружиненные винты.
На микросхеме набора системной логики установлен свой отдельный радиатор, также на винтовом креплении.
Для подключения вентиляторов на плате установлено пять четырехконтактных разъемов, два из которых – процессорные.
Плата умеет управлять оборотами четырехконтактных (ШИМ) вентиляторов на всех разъемах, а помпы и старые вентиляторы с трехконтактным подключением управляются на всех разъемах, кроме CPU_FAN1, причем необходимо вручную активировать режим DC Mode. Разъемs c «W_PUMP» в маркировке имеют увеличенный до 1.5 А предел по току и рассчитаны на подключение не только вентиляторов, но и систем жидкостного охлаждения (остальные разъемы на плате имеют стандартный порог в 1 А).
Для настройки поведения вентиляторов в BIOS доступны четыре готовых профиля («Тихий», «Стандартный», «Производительный», «Полная скорость») и один настраиваемый: различные уровни оборотов (от 0 до 100%) по достижению определенного настраиваемого по температуре порога (от +30° до +100° C), таких порогов присутствует четыре. Можно задавать задержку реакции системы на изменение температуры (доступны задержки в 0, 12, 25, 51, 76, 102, 127, 153, 178, 204 секунды) – отдельно на повышение и отдельно на снижение.
Для всех разъемов, кроме CPU_FAN1, можно выбирать источник значения температуры (для разъема CPU_OPT/W_PUMP1 в том числе), в роли которого может выступать температурный датчик, как в процессоре, так и на материнской плате (предположительно – кристалл набора системной логики).
Мне удалось добиться полной остановки вентиляторов на всех разъемах, кроме CPU_FAN1, но на тех разъемах, где присутствует выбор PWM Mode / DC Mode, нужно выставить режим DC Mode, иначе ШИМ-вентиляторы продолжают вращаться даже при «0» в настройках (например, Thermalright TY-143 – на уровне 640 об/мин). Для проверок использовались вентиляторы Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9. Изменения настроек систем охлаждения в BIOS принимаются платой сразу, перезагрузка для этого не требуется.
Системе охлаждения процессора необходимо вписываться в следующие габариты:
Конструктив процессоров Intel в исполнении LGA1151 требует подвода к ним четырех напряжений – iGPU, VCore, VCCIO и VCCSA. ASRock в спецификациях платы заявляет о наличии на плате 12-фазной подсистеме питания процессора. В реальности, разумеется, все заметно сложнее.
На рассматриваемой плате вокруг процессорного разъема мы видим 14 дросселей («катушек»). Два крайних справа дросселя на фото – напряжение iGPU (встроенное графическое ядро процессора), два крайних левых на фото – VCCIO и VCCSA. Остальные десять дросселей – собственно напряжение VCore.
Одиночные фазы VCCIO и VCCSA управляются своими отдельными контроллерами Anpec APW8720B
Фазы iGPU и VCore управляются ШИМ-контроллером Intersil ISL69138.
Данный контроллер может управлять семью фазами, а 14 (2 iGPU и 10 VCore) получаются посредством простой попарной спайки. С тыльной стороны платы размещены 12 драйверов Intersil ISL6596.
В качестве транзисторов установлены транзисторные сборки ON Semiconductor FDPC5030SG.
Они же используются в двухфазном преобразователе питания памяти под управлением ШИМ-контроллера uP1674P производства uPI Semiconductor Corp.
На плате имеется четыре слота для установки модулей памяти DDR4.
В спецификациях платы указывается поддержка 2133/2400/2666 МГц согласно спецификациям Intel, а также, с пометкой «OC» («в режиме оверклокинга») приводится длинный список частоте вплоть до 4333 МГц. По факту в BIOS имеются множители частот вплоть до 8400 МГц. Слоты оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края.
Рядом со слотами установлен особый переключатель XMP_ON1, его перевод в положение «ON» включает XMP-профиль (если он есть у установленных модулей памяти) без необходимости заходить в BIOS платы для его ручной активации.
По правому краю платы, под разъемом основного питания ATX, расположились три колодки USB 3.1. Две «обычные» 20-контактные колодки (одна ориентирована вдоль поверхности платы, вторая – перпендикулярно поверхности платы) являются USB 3.1 Gen1 («бывший» USB 3.0, переименованный некоторое время назад) и допускают подключение до двух портов к каждой из них. Реализованы они силами набора системной логики Intel Z370, но подключены они через микросхему-разветвитель («хаб») USB ASMedia ASM1074.
Еще одна колодка – USB 3.1 Gen 2 нового формата Type C (не путать с обычным портом, имеющим аналогичное название), реализована через дополнительный контроллер ASMedia ASM3142 (подключен к набору системной логики Intel Z370 двумя линиями PCIe 3.0). Хотя сам по себе контроллер поддерживает два порта USB, данная колодка несет в себе контакты только одного порта.
Устройства с таким типом подключения пока мало распространены, да и стоят немало, поэтому данный разъем пока что скорее дань моде, нежели практичное решение. Например, кабель Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 в магазинах встречается по цене порядка $20, фронтальная панель Lian Li PW–IC2DAH85 по цене уходит за полсотни долларов. Да и «китайцы» с Aliexpress/eBay в своих запросах не слишком скромничают.

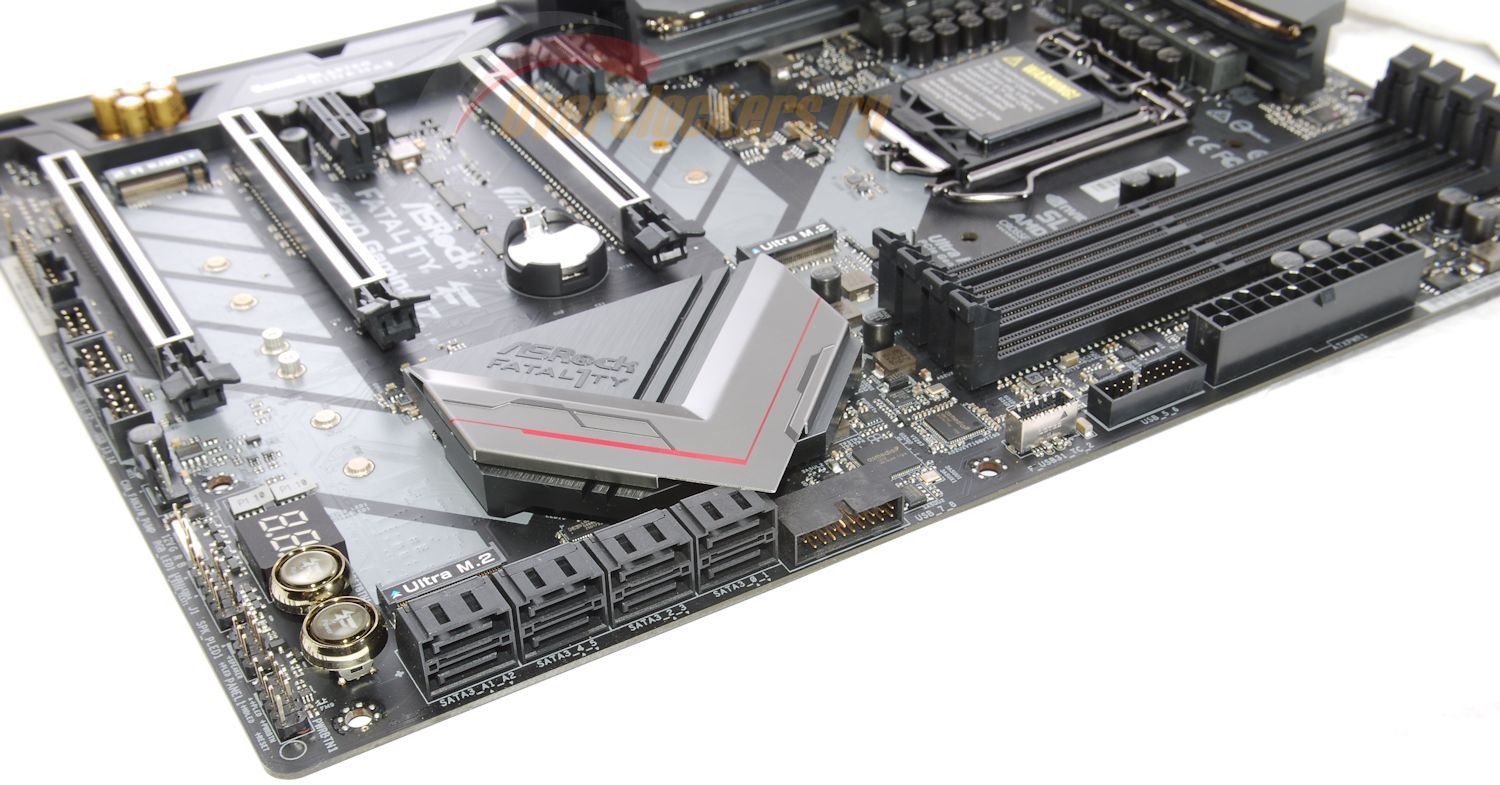

Дисковая подсистема представлена тремя посадочными местами M.2, о которых мы поговорим ниже, и восемью SATA 6 Гбит/с.
Но сам по себе набор системной логики Intel Z370 поддерживает только шесть SATA 6 Гбит/с, а потому на плате установлен один дополнительный контроллер, причем из-за дефицита места инженерам ASRock пришлось поместить его на тыльную сторону платы:
ASMedia ASM1061 представляется системе как простой AHCI-контроллер, в установке дополнительных драйверов не нуждается.
Единственная проблема в том, что порты SATA 6 Гбит/с от контроллера ASM1061 (два самых нижних) отличаются от «родных» SATA 6 Гбит/с Intel Z370 сниженной пропускной способностью. Наиболее заметно это на линейных операциях: не более примерно 400 Мбайт/с.
Это связано с ограничением шины PCIe 2.0 (не смотря на то, что Intel Z370 предоставляет для подключения периферии PCIe версии 3.0, сам по себе ASM1061 является решением 2.0) Так что лучше эти два порта SATA 6 Гбит/с использовать в последнюю очередь.
По нижнему краю платы можно видеть:
Правый край платы накрыт пластиковым кожухом, который прикручивается к плате несколькими винтами. Напомню, что в кожухе имеется подсветка, при разборке стоит проявить аккуратность, чтобы не повредить шлейф подсветки.
В основе аудиотракта лежит сочетание «Hi-End-конденсаторов» Nichicon, аудиоконтроллера Realtek ALC1220 и усилителя Texas Instruments NE5532.
Встроенный в ALC1220 собственный усилитель используется для разъемов фронтальной аудиопанели корпуса системного блока, а TI NE5332 – для разъемов задней интерфейсной панели материнской платы.
Контакты колодки для подключения фронтальной панели корпуса системного блока и аудиоразъемы задней интерфейсной платы позолочены с целью исключения процессов окисления и ухудшения качества звука. С этой же целью аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев - для защиты от электромагнитных наводок от остальных элементов платы.
ASRock Fatal1ty Z370 Professional Gaming i7 имеет сразу три проводных сетевых контроллера:
Данный контроллер снабжен своим простым «игольчатым» радиатором, который держится исключительно за счет клейкости термоинтерфейса. Качество отпечатка оставляет желать лучшего:
На плате установлено три полноразмерных PEG, два PCI-E x1 и три M.2. Слоты PEG имеют усиленную конструкцию в виде металлического кожуха с дополнительными точками крепления к плате (это позволяет им лучше выдерживать тяжелые видеокарты с массивной системой охлаждения), подключены к процессору и делят между собой 16 линий PCIe 3.0 по схемам 16+0+0, 8+8+0 и 8+4+4.
Оба PCI-E x1 3.0 являются «открытыми» (т.е. нет перегородки и возможна установка карт расширения, рассчитанных на PCIe x2, x4 и т.д.) и подключены к набору системной логики Intel Z370.
К нему же подключены и три посадочных места M.2, каждое из которых несет в себе по четыре линии PCIe 3.0 и одному SATA 6 Гбит/с, которые активируются при установке соответствующего устройства. Допускается установка любых PCIe-устройств, в том числе PCIe SSD NVMe/AHCI, а также SATA SSD M.2. Два M.2 рассчитано на типоразмеры 22 х 24, 22 х 60, 22 х 80 и 22 х 110 мм, а одно – на 22 х 24, 22 х 60 и 22 х 80 мм:
Но нужно учитывать нюансы: если линий PCIe 3.0 набор системной логики Intel Z370 поддерживает 20 (чего хватает для подключения двух PCI-E x1, двух сетевых контроллеров, по одному ASM3142 и ASM1062 и остается 13 линий, из которых 12 уходит на три M.2), то вот SATA 6 Гбит/с – только шесть. И использование M.2 приводит к отключению портов SATA. Задействование M2_1 отключает порты SATA3_0 и SATA3_1, а M2_2 отключает SATA3_4 и SATA3_5 даже в том случае, если сам по себе интерфейс SATA установленному устройству M.2 не нужен.
Зато при установке в M2_3 порт SATA3_3 отключается только в том случае, если установленному устройству нужен именно SATA, установка PCIe-устройства (например, PCIe SSD) к отключению не приводит (проверено).
Индикатор POST-кодов работает на плате в промежуток от включения системы до передачи управления от BIOS к операционной системе. Кнопки Power и Reset светятся и при работающей операционной системе.
На тестируемой плате установлены две несъемных микросхемы Winbond 25Q128JVSQ объемом 128 Мбит каждая. Поверх обеих микросхем BIOS наклеены этикетки с указанием заводской версии BIOS.
На самом краю платы распаяна некая девятиконтактная колодка J1. Ее описание которой отсутствует в инструкции к материнской платы, однако, скорее всего, это колодка для прямого подключения программатора с целью восстановления поврежденного содержимого микросхемы в случае сбоя или некорректной прошивки. Говорить можно об этом просто потому что контакты колодки на ножки микросхем BIOS отлично прозваниваются с помощью мультиметра. Судя по всему, будут прошиваться сразу обе микросхемы одновременно.
ASRock устанавливает такие колодки на свои материнские платы вполне официально, но почему здесь ее наличие не заявлено – неясно. В блок-схеме в инструкции к материнской плате она даже не указывается:
Осуществить сброс настроек на плате можно сняв батарейку, замкнув перемычку в левом нижнем углу платы или нажав кнопку на задней интерфейсной панели:
Порт USB «Fatal1ty Mouse Port» с помощью специального Windows-приложения можно настраивать, меняя частоту опроса порта, увеличивая точность и скорость реакции системы на мышь, что может быть нелишним в компьютерных играх. Оба порта USB 3.1 Gen2 реализованы посредством дополнительного контроллера ASMedia ASM3142, подключенного к набору системной логики Intel Z370 двумя линиями PCIe 3.0. Распаян этот контроллер и его сопутствующая элементная база с тыльной стороны платы.
Сообщается с системой эта связка посредством двух линий PCI-Express 3.0 к набору системной логики Intel Z370.
Еще один нюанс, который стоит отметить, это реализация WiFi: используется плата-контроллер Intel Wireless-AC 3168, которая обеспечивает пропускную способность до 433 Мбит/с, в то время как другие производители отдают предпочтение более быстрым решениям вроде Intel Wireless-AC 8265 и Realtek RTL8822BE с пропускной способностью до 867 Мбит/с.
| Модель | ASRock Fatal1ty Z370 Professional Gaming i7 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | P1.40 от 12 января 2018 года |
| BCLK | От 90 до 1000 МГц с шагом 0.0625 МГц |
| PCIe | Отсутствует |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 800 до 8400 МГц, в том числе 1866, 1900, 2000, 2100, 2133, 2200, 2266, 2300, 2400, 2500, 2533, 2600, 2666, 2700, 2800, 2900, 2933, 3000, 3066, 3100, 3200, 3300, 3333, 3400, 3466, 3500, 3600, 3700, 3733, 3800, 3866, 3900, 4000, 4133, 4200, 4266 |
| Множитель процессора CPU Core |
От 8 до 83 с шагом 1 |
| Множитель процессора CPU Cache |
От 8 до 83 с шагом 1 |
| Напряжение CPU Core | - надбавкой от -100 до +300 мВ с шагом 10 мВ - фиксированное значение от 0.900 до 3.000 В с шагом 0.005 В |
| Напряжение CPU VCCIO | - фиксированное значение от 0.850 до 1.400 В с шагом 0.010 В |
| Напряжение CPU VCCSA | - фиксированное значение от 0.950 до 1.400 В с шагом 0.010 В |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Level 1, Level 2, Level 3, Level 4, Level 5 |
| Напряжение оперативной памяти | Auto, от 1.000 до 1.800 В с шагом 0.005 В |
| Прочие напряжения | DRAM Activation Power Supply, VTT DDR, 1.0 V PCH, PCH PLL, Boot CPU PLL, Eventual CPU PLL, VCC PLL, CPU Cold Bug, CLK VDD, DMI, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
| Функционал BIOS | Профили настроек (пять в памяти BIOS плюс возможность сохранения и загрузки с накопителей USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: только USB и FAT16/32 Файловая система NTFS на запись не поддерживается, только чтение |
| Secure Boot | По умолчанию отключено |
«Заводская» версия BIOS – инженерная P1.00. Произведено обновление до версии P1.40 – наиболее новой на момент тестирования.
Реализованы фирменные дополнения ASRock:
Тестирование материнской платы ASRock Fatal1ty Z370 Professional Gaming i7 проходило в составе следующей конфигурации:
К поведению материнской платы ASRock в разгоне нет никаких нареканий: она ни разу не «залипла», не позволив воспользоваться возможностью принудительного сброса настроек через перемычку/кнопку. Однако фиксируются серьезные отклонения показаний программного мониторинга от реально подаваемого на процессор напряжения. Например, при отображаемых 1.312 В на элементах цепей питания CPU мультиметром прощупываются 1.400-1.404 В.
Наиболее оптимальным режимом LLC для используемого при тестировании экземпляра Intel Core i7-8700K оказался Level 2. Полного соответствия фактического напряжения выставленному в BIOS значению добиться не удалось, но хотя бы разброс был незначительным.
Отметим традиционное завышение напряжений VCCIO и VCCSA в «Auto» при высоких частотах памяти: например, при DDD4-4000 эти напряжения выставлялись равными 1.25 и 1.35 В. Это при том, что даже во встроенных в BIOS подсказках указывается, что подобные величины допустимы только для экстремального охлаждения вроде систем фазового перехода.
Не обошлось и без свойственной платформе LGA 1151v1 ошибки: при достижении определенной частоты резко проседают скорости записи и копирования.
Для исправления данной проблемы необходимо отредактировать субтайминги tWRRD_dr, tWRRD_dd, tWRWR_sg и tWRWR_dg.
И после этого показатели приходят в норму:
Процессор Core i7-8700K удалось разогнать до его предела – 4700 МГц. Оперативная память заработала на частоте 4000 МГц с таймингами 16-16-16.
В качестве положительного момента отметим, что для AVX-приложений частоту процессора снижать не потребовалось.
Несмотря на использование системы жидкостного охлаждения, при которой цепи питания ЦП остались без какого-либо обдува, температура не превышала 80°C (под AVX).
С тыльной стороны системной платы температура выше, но с учетом условий находится в рамках разумного – 90°C.
Показатели быстродействия соответствуют ожиданиям. Порты USB 3.1 Gen1, подключенные через микросхему-хаб ASMedia ASM1074, не имеют принципиальных потерь в быстродействии (но тут нужно понимать, что общий лимит пропускной способности тут ограничен подключением, а потому от всех этих разъемов одновременно по 440+ Мбайт/с не получить).
Ничего рассмотренная материнская плата не напоминает? Кто читал предыдущий обзор, ответит сразу: ASRock Z370 Taichi. Это она, целиком и полностью: та же печатная плата, та же цепь питания процессора и памяти, и так далее.
Распаяли сетевой контроллер на 10 Гбит, пластиковый кожух оснастили подсветкой, добавили кнопки Power и Reset, в BIOS расширили пределы пары-тройки напряжений (к примеру, на оперативную память теперь можно подать 1.8 В) – вот и вся разница.
С одной стороны, с технической точки зрения прибавка в стоимости более чем оправдана: одна лишь отдельная сетевая карта на 10 Гбит стоит около одиннадцати-четырнадцати тысяч рублей. С другой, представляет ли интерес такое решение с практической точки зрения? Так ли нужны дома десять гигабит? Да еще две гигабитных сетевых карты сверх этого. Слишком специфично.
В остальном системная плата хороша (как и ее «младшая сестра» Taichi) – отличный разгон, отсутствие перегревов даже без обдува, адекватное поведение. А из выраженных проблем наблюдается лишь недостаточная точность программного мониторинга напряжения процессора.
По итогам обзора материнская плата ASRock Fatal1ty Z370 Professional Gaming i7 получает награду:
