Течение времени не остановить, на пороге практически 2018 год, и полки магазинов постепенно заполняются моделями AMD Radeon RX Vega, пришедшими в верхний игровой сегмент для противостояния Nvidia GeForce GTX 1070 и GeForce GTX 1080.
Не теряют популярности и видеокарты среднего сегмента на обновленном графическом процессоре Polaris – Radeon RX 500-ой серии, заменившие Radeon RX 4x0. Как же поживают ветераны, появившиеся более года назад в массовой продаже и так полюбившиеся поклонникам AMD Radeon?
Программное обеспечение:
Тестирование проводилось в несколько этапов:
Комнатная температура находилась в диапазоне 25-27°C, использовался закрытый корпус.
С MSI Radeon RX 480 Gaming X 8G наша лаборатория познакомилась в декабре прошлого года, и по итогам обзора остались приятные впечатления. Но на этот раз мы рассмотрим другой экземпляр данной модели.

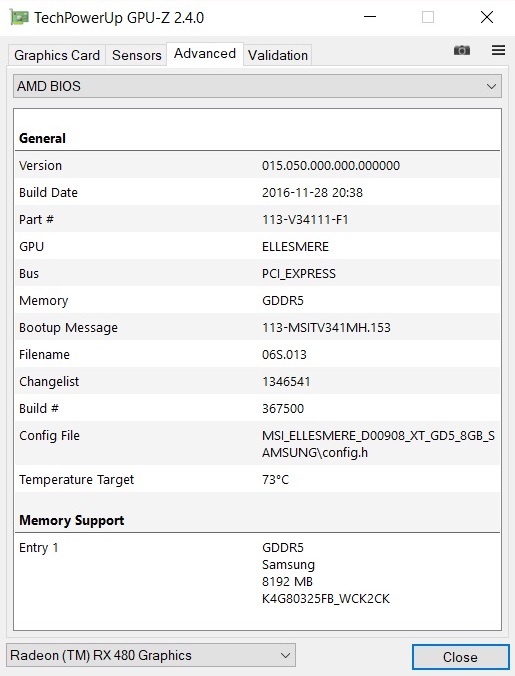

Заводская версия BIOS с номером 015.050.000.000.000000 позволяет графическому процессору работать на частоте 1303 МГц, а лимит потребления в ней увеличен до 150 Вт с возможностью расширения на 50% (до 225 Вт).
Микросхемы памяти Samsung с маркировкой K4G80325FB_WCK2CK образуют 8 Гб видеопамяти с эффективной частотой 8000 МГц.
Наш экземпляр видеокарты имеет достаточно высокий ASIC (если брать среднестатистические значения различных моделей Radeon RX 480 на нашей конференции), который, несмотря на убеждения многих пользователей, серьезно влияет на способность видеокарты работать на пониженном напряжении.
Перейдем непосредственно к тестированию видеокарты на заводских установках в тесте устойчивости Firestrike.
Частота графического процессора не опускалась ниже указанных 1303 МГц, напряжение не превышало 1.0813 В, потребление по показаниям GPU-Z и HWInfo64 – 151 Вт в пике. Температура графического процессора и подсистемы питания достигли 74 и 84°C соответственно, скорость вентиляторов не превысила 1600 оборотов в минуту, делая видеокарту условно тихой (учитывая, что с технологией Zero FROZR вентиляторы находятся в бездействии при невысоких температурах).
Повторим тест при вентиляторах на максимальной скорости вращения – 2500 оборотах в минуту. В данном режиме видеокарта издает высокий уровень шума, который нельзя назвать комфортным для вечерних игровых сессий, но для любителей «копать монетки» он будет достаточно актуальным.
В данных условиях температура графического процессора и подсистемы питания не превысила 62 и 67°C, что говорит о хорошем запасе производительности системы охлаждения. Что интересно – в тех же условиях и при одинаковой нагрузке несколько изменились пиковые значения потребления и напряжения – 148 Вт и 1.075 В соответственно. Это говорит о зависимости рабочего напряжения от температуры, и, если бы не ограничение потребления до 150 Вт в BIOS, разница могла быть существеннее (напоминаю, что использовались полностью заводские настройки, Power Limit не изменялся).
В серии тестов 3DMark были получены следующие результаты:
Первое, что интересовало нас – какую частоту удастся покорить без изменения напряжения и режима работы вентиляторов. С легкостью наш экземпляр заработал на 1400 МГц, а эффективную частоту видеопамяти увеличили до 9000 МГц.
Серия бенчмарков была пройдена без проблем, прирост производительности составил около 9% в среднем, что достаточно неплохо.
Однако это далеко не предел. Установив вращение вентиляторов на максимум, напряжение видеокарты увеличили до 1.175 В, а лимит потребления расширили до максимума.
Удалось достичь стабильных 1470 МГц на воздушном охлаждении, что нельзя назвать слабым результатом. Даже для Radeon RX 580 это хороший результат.
Увеличение производительности составило еще 4-5% к предыдущему результату. Двигаемся дальше.
Программа Polaris BIOS Editor (или PBE) известна пользователям соответствующих видеокартах, желающим настроить видеокарту для своих нужд. И действительно, на фоне графических процессоров, не обладающих возможностью даже минимальной правки настроек BIOS, функционал PBE чем-то напоминает Maxwell II BIOS Tweaker, где-то уступая, а где-то превосходя оный.
Разбирать подробно возможности программы нет нужды, остановимся на том, что изменялось в нашем случае.
Первое, что было изменено – это лимит потребления (Max Power Limit) со 150 до 180 Вт. На первый взгляд - незначительное увеличение, однако, если вспомнить, что с помощью программ мы можем увеличить предел потребления (Power Control Limit, его тоже можно изменить в PBE) на 50%, то мы получаем 270 Вт в пике. Для видеокарты с одним 8-pin разъемом дополнительного питания это уже не так мало. Поэтому данный параметр следует изменять с умом.
Учитывая вышеописанные тесты, была увеличена рабочая частота графического процессора: с 1303 до 1400 МГц без изменения напряжения. Частота видеопамяти и напряжения контроллера памяти так же были отредактированы.
Модификация коснулась и таймингов микросхем памяти – значения для частоты 1750-2000 Мгц (16-16-26-26-77-23-192) были установлены для частот 2000 МГц (заводские тайминги - 17-17-29-29-87-25-219) и выше. Причем, это не является пределом для рассматриваемого экземпляра, видеокарта может работать с таймингами и от 1500 МГц, но в HWInfo64 появляюсь редкие ошибки даже при штатных 8000 МГц.
Далее, с помощью программы ATIFlash 2.77 был прошит модифицированный BIOS. Для того, чтобы обойти проверку BIOS на наличие сертификата/подписи в актуальных версиях видеодрайвера (в PBE видно, как меняется контрольная сумма BIOS), сразу после прошивки, НЕ перезагружая систему, запускалась программа AMD Pixel Clock Patcher 1.45, которая в один клик обходила все методы защиты.
После перезагрузки мы применяем последние настройки частоты и напряжения, а GPU-Z показывает нам изменения в Default Clock:
Небольшое изменение производительности было получено одной лишь модификацией таймингов.
А вот изменение потребления в том же рендере GPU-Z изменилось на 30%. Стоит ли оно того?
Однако, нет худа без добра обзора без воды. Проверим, что нам даст замена заводской системы охлаждения на водоблок и последующая установка видеокарты в контур СВО.
Демонтаж заводской системы охлаждения происходит в два этапа.
Сначала мы раскручиваем 4 винта вокруг графического процессора, на один из которых нанесена пломба. На следующем фото они выделены красными кругами:
Далее, необходимо отсоединить три коннектора, отвечающих за работу подсветки и вентиляторов:
Наличие пластины на микросхемах памяти и мосфетах подсистемы питания играет нам на руку. Все, что нам остается – это намазать тонким слоем GELID GC-Extreme, прикрутить крепление для водоблока и установить его.
В результате мы получаем видеокарту, подключаемую в тестовый контур за минуту, достаточно просто рассоединить быстросцепы на водоблоке процессора и подключить их к героине обзора. Пластину на микросхемах памяти и подсистеме питания мы не оставили без охлаждения, за это отвечала пара вентиляторов Thermaltake Riing 12 LED Red, закрепленных на Prolimatech FMK-01.
Проведение теста устойчивости Firestrike показало закономерные вещи – температура графического процессора не превысила 50°C даже на напряжении 1.175 В и расширенных до 270 Вт лимитах мощности.
Температура подсистемы питания достигала 59°C, но здесь стоит сделать поправку на низкое вращение вентиляторов Thermaltake Riing 12 LED Red для создания комфортных шумовых условий.
Что же касается разгона – то при напряжении 1.275 В (выставить напряжение выше не получалось, т.к. видеокарта сразу уходила в защиту после применения настроек) частоту графического процессора удалось увеличить лишь до 1520 МГц. На данной частоте были пройдены все тесты, а в 3DMark были получены следующие результаты:
Однако, цена пары кадров в секунду слишком высока – потребление видеокарты ограничивалось уже зашитыми в BIOS 270 Вт, что для повседневного использования на видеокарте с одним разъемом дополнительного питания является опасным.
3DMarkНесмотря на потенциал нашего экземпляра, игровые тесты проводились на частотах, приближенных к реальным даже для удачных образцов Radeon RX 480 – частота графического процессора увеличилась до 1450 МГц, а частота видеопамяти – до 8800 МГц. Использовался модифицированный BIOS, характеристики которого описаны выше.
Все тесты видеокарта проходила без каких-либо проблем, температура графического процессора не превышала 50°C, реальное потребление колебалось в районе 150-170 Вт, однако его можно уменьшить без особых изменений производительности с помощью подстройки лимита мощности.
Тестирование проводилось в разрешении 1920x1080, использовались максимальные настройки качества за исключением отдельных настроек сглаживания.
Были получены следующие результаты:
Deus Ex Mankind Divided (DirectX 12)Подводя итоги, хотелось бы обратить внимание читателей на рассмотренные ранее в лаборатории модели Gigabyte Aorus Radeon RX 580 XTR 8Gb и ASUS ROG Strix Radeon RX 580 8G – флагманы новых серий Polaris именитых производителей. Их частотный потенциал мало чем отличается от ветерана MSI Radeon RX 480 Gaming X 8G, а производительность в Firestrike и вовсе удивляет. И пусть данный экземпляр нельзя назвать массовым, однако стоит отметить, что Radeon RX 480 «из коробки» и Radeon RX 480 «после напильника» – это две разных видеокарты.
Были попытки установки версии BIOS, взятой у MSI Radeon RX 580 Gaming X 8G, но в одном случае на выходе был получен «кирпич» (компьютер зависал на стадии прохождения POST), во втором – ATIFlash 2.77 «ругалась» на несовпадение ID. Немного жаль, но что бы это дало? Все нужное правится с помощью PBE, а от прошивки BIOS дополнительный разъем питания не появится, а его явно не хватает…
Нельзя не отметить и простоту установки универсального водоблока на MSI Radeon RX 480 Gaming X 8G. Следствием этого является заметное снижение температур и шума, что в свою очередь влияет и на стабильность, и на частотный потенциал видеокарты. А «косметические» изменения в Polaris BIOS Editor позволяют настроить модель под свои нужды, дабы избавиться от сторонних программ.
К чему все это? Да просто достаточно кинуть взгляд на противостояние Radeon RX 480 и GeForce GTX 1060 год назад, когда первая значительно уступала конкуренту даже в Firestrike. Баталии на просторах конференции в основном заключались во «взятии» заветных 15 000 GS в популярном бенчмарке, которые с легкостью брали Pascal. Но со временем Polaris «раскрылся», и нынешнее положение дел нельзя назвать однозначным – во многих играх даже скромная героиня обзора не уступает Aorus GeForce GTX 1060 Xtreme Edition 6G 9Gbps – одной из мощнейших представительниц серии. И это на заводских настройках, что уж говорить о разгоне.
Другая сторона медали – энергопотребление, и здесь тоже не все однозначно – для 1400 МГц графическому процессору Polaris порой достаточно напряжений менее 1.1 В, что делает видеокарту одновременно и производительной, и холодной. Если же разгонять до предела, то потребление Radeon RX 480 возрастает до неприемлемых значений. Но тут решение остается за пользователем.
