Платформа Intel LGA 2066 появилась не так давно, а материнских плат под нее выпустили огромное множество, причем практически все производители. В каждой фирменной линейке у крупной компании присутствует хотя бы одна модификация. Все новинки оборудованы самыми современными интерфейсами, а уж функциональные возможности точно не хуже, чем у предыдущего поколения.
Однако по сравнению с последними моделями на платформе Intel LGA 1151, которые базируются на чипсете Intel Z270, что-то принципиально нового можно и не обнаружить. Но не будем забывать, что это самая производительная на сегодня платформа Intel, и она пытается нас поразить не столько возможностями чипсета, сколько новым семейством процессоров с большим количеством ядер. Это, пожалуй, одно из основных достоинств платформы, поскольку все остальное так или иначе мы уже встречали ранее, включая четырехканальный режим работы с памятью.
Можно долго спорить об успехах процессоров AMD Ryzen, но нельзя не отметить, что период стагнации у компании Intel подошел к концу и пришло время пробудиться и двигаться дальше, хотя бы наращивая количество ядер. Если в верхнем сегменте нам обещают 18 ядер и 36 потоков, то в среднем хотят порадовать 6-ю ядрами и 12-ю потоками у самой старшей модели. Понятно, что цены могут быть отнюдь не демократичные, особенно на топовые модификации. С некоторой иронией на эту ситуацию поглядывают владельцы процессоров Xeon e5 v3 и v4. У них еще вчера было 18 ядер и 36 потоков, и они с этим как-то жили. Да, теперь это не Xeon, а Core i9 с новой архитектурой, большей производительностью, и свободным множителем. Вот только будет ли выгоден такой переход?
Для начала нужно купить новую плату на новом чипсете Intel X299. Выбор огромный, но как не попасть впросак и купить самую сбалансированную модель? Можно долго не ломать голову, а вспомнить о модельном ряде Taichi.
Действительно, серия продуктов ASRock Taichi часто оказывается той самой золотой серединой не только по функциональным возможностям, но и по цене. Эти модели не «пустые» и не нафаршированные по максимуму с диким оверпрайсом. Это практически всегда самый разумный выбор по всем параметрам. Сегодня мы рассмотрим материнскую плату ASRock X299 Taichi и выясним, можно ли ее считать идеальным балансом?
С линейкой ASRock Taichi мы уже сталкивались на примере материнской платы ASRock Z270 Taichi. К чему это упоминание? Дело в том, что сейчас мы наблюдаем как бы следующее поколение этой линейки. Новая модель изменилась визуально и поэтому неплохо бы сравнить, что было и что стало. Тогда все было в черно-белых тонах. Это выглядело ярко, дерзко и подразумевало какую-то концепцию, по которой получается баланс. Недаром в обозначении используется знак Инь-Ян, как соединяющий крайние противоположности символ.
Сейчас оформление немного изменилось, но суть, похоже, осталась прежней.
Коробка относительно большая. На самом деле габариты ее полностью совпадают с более дорогой моделью ASRock X299 Professional Gaming i9, да и внутреннее убранство тоже. Забегая вперед скажу, что общего у этих моделей гораздо больше.
Поскольку коробку не назовешь компактной, то производитель заботливо предусмотрел ручку для транспортировки.
Вернемся к оформлению. Спереди в качестве фона мы снова видим значок с шестеренками, но теперь в другой расцветке. О вкусах не спорят, но лично мне нравился больше прошлый контрастный вариант, который подразумевал борьбу двух противоположностей.
В левом верхнем углу находится логотип производителя. По центру указано наименование модели. В самом низу расположена группа значков, которая указывает на поддержку тех или иных технических решений или технологий.
Посмотрим на обратную сторону.
Здесь мы можем заметить три столбика с вставками, которые описывают ключевые технические решения. Из них мы можем получить очень много полезной информации. Например, не изучая детально само устройство, нам уже сообщают о восьми слоях металлизации печатной платы, 13-ти фазах питания, транзисторных сборках Dr.MOS, RGB LED подсветке и множестве различных интерфейсов.
Кроме того, здесь же можно обнаружить фотографию самого устройства, схематичное изображение задней панели и небольшую спецификацию. Заглянем внутрь.
Перед нами оказывается невзрачная черная коробка с пластиковой ручкой. Габариты ее практически полностью соответствуют внешней красочной оболочке.
После открытия этой коробки мы сразу видим комплект поставки.
Он расположен сверху на картонном лотке сложной формы. Такая конструкция была необходима для того, чтобы обогнуть самую высокую часть платы, где располагаются разъемы задней панели.
Под лотком располагается сама материнская плата в антистатическом пакете.
Комплект поставки по современным меркам очень даже неплохой, особенно если учитывать, что это не топовая по оснащению плата.
Среди информационных носителей мы можем найти следующее:
Отдельно стоит отметить инструкцию, которая подробно объясняет, как распределяются линии PCI-e в зависимости от модели процессора, а также куда и как устанавливать модули памяти. Пожалуй, этот листок самый ценный.
Вот такие аксессуары находятся в комплекте поставки.
Дежавю. Все верно, именно такой же комплект поставки был у ASRock Fatal1ty X299 Professional Gaming i9.
Материнская плата находится в антистатическом пакете и лежит на специальном каркасе из вспененного полиэтилена, к которому крепится четырьмя черными пластиковыми стяжками.
Перед нами полноразмерная системная плата формата ATX. Габариты устройства составляют 305 х 244 мм. Она изготовлена из темно-коричневого текстолита с применением восьмислойной печатной платы. Поверхность полуматовая, краска на узорах не белая как раньше, а серая.
Отчасти из-за этого новинка выглядит скучновато, но не будем забывать, что есть подсветка (по умолчанию светится голубым) и она может все исправить.
Подсистема питания процессора снова расположена по верхнему краю.
Чем больше я держал модель в руках и осматривал, тем больше убеждался в том, что где-то все это уже видел, причем очень недавно. Да, это копия все той же ASRock Fatal1ty X299 Professional Gaming i9.
Давайте разденем обе модели и попробуем найти 100500 отличий. На самом деле хватит пальцев на руках, чтобы обнаружить отсутствие микросхем и разъемов, а также другой узор на поверхности.
Поэтому нет смысла водить за нос, ибо перед нами по сути одна и та же материнская плата, только в разном обличии. Соответственно, здесь сзади распаяно достаточно много различных микросхем, которые не поместились спереди.
Перед нами аккуратное и качественное исполнение. Ничего не гнется и не хрустит.
Питание на материнскую плату подается через основной и дополнительные коннекторы питания ATX по схеме 24+8.
Для установки модулей памяти типа DDR4 предусмотрено восемь слотов черного цвета. Подписи к разъемам найти сложно, да и очередность установки не совсем очевидна, но на этот раз у нас есть замечательная схема в комплекте.
С одной стороны здесь находятся защелки, а с другой фиксатор, что достаточно удобно.
Производителем заявлены следующие режимы работы памяти DDR4: 2133 / 2400 / 2666 / (2800 / 2933 / 3200 / 3600 / 3733 / 3800 / 3866 / 4000 / 4133 / 4266 / 4400 (разгон)) МГц со штатным напряжением 1.2 В.
Оверклокерские комплекты памяти типа DDR4 как правило функционируют при напряжении 1.35 В, что можно выставить вручную в BIOS или просто активировать профиль XMP. Согласно спецификации максимальный объем памяти может достигать 128 Гбайт, а для процессоров Xeon он составляет 256 Гбайт, причем даже с коррекцией ошибок ECC.
Комплекты памяти для платформы Intel X99 здесь работают без каких-либо проблем, что было проверено с двумя различными наборами. Режим XMP 2.0 работает корректно.

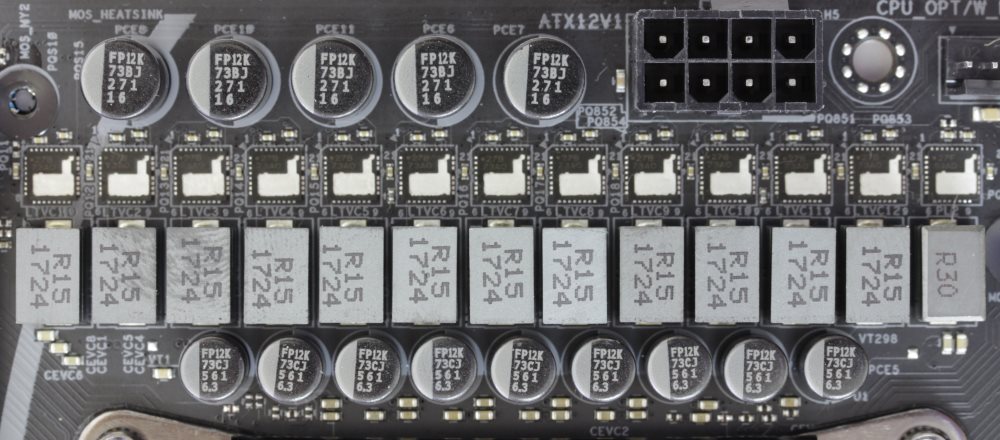

Питание процессора выполнено по схеме 12+1 фаза. Об этом открыто заявляет и сам производитель на упаковке. Также не следует забывать, что перед нами все та же ASRock Fatal1ty X299 Professional Gaming i9.
Микросхемы драйверов находятся с обратной стороны. Их маркировка 17AF-XJGK.
Что касается ШИМ-контроллера, то их целых три. Это микросхемы Intersil ISL69138. Каждая из них может работать в режиме 6+1, поэтому можно было организовать даже восемнадцать полноценных фаз питания.
На каждую из тринадцати фаз приходится по одной транзисторной сборке Dr.MOS. К сожалению, идентифицировать их не удалось.
Твердотельные капсульные конденсаторы упакованы в черные корпуса. Кроме того, здесь используются катушки индуктивности типа Premium 60A.
Для отвода тепла от транзисторов предусмотрен один маленький радиатор.
Теплорассеиватель изготовлен из алюминиевого сплава и окрашен в черный цвет. В качестве термоинтерфейса используется терморезинка светло-серого цвета толщиной около 1 мм. Сверху радиатора присутствует серебристая надпись X299. Крепление осуществляется с обратной стороны при помощи двух подпружиненных винтов.
Еще один радиатор размещен на чипсете.
Он изготовлен из алюминиевого сплава в форме фрагмента шестерни и окрашен в серый цвет. Сверху можно заметить серебристую декоративную пластинку с надписью ASRock. В качестве термоинтерфейса мы опять видим терморезинку светло-серого цвета. Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны.
Под этим радиатором скрывается чипсет Intel X299.
Функциональные особенности чипсета мы уже изучили в прошлом материале, перед нами практически копия уже рассмотренной платы ASRock Fatal1ty X299 Professional Gaming i9.
Функциональность здесь немного урезали, и мы теперь будем искать, где убрали. В данном случае разработчики ASRock оставили десять портов SATA 6 Гбит/с, которые выводятся вбок.
Понятно, что для этого пришлось распаять отдельный контроллер еще на два порта. Здесь в его роли выступает хорошо знакомый ASMedia ASM1061, который распаян с обратной стороны.
Теперь чипсет поддерживает до десяти портов USB 3.0, но по-прежнему не добавлена поддержка USB 3.1. Поэтому ее пришлось организовать отдельным контроллером. Для этого с обратной стороны распаян относительно новый ASMedia ASM3142.
Он обеспечивает два порта: USB 3.1 Type A и USB 3.1 Type С, которые расположены на задней панели. Там же находится еще четыре USB 3.0 и два USB 2.0. Кроме того, на самой плате присутствуют колодки для подключения дополнительных портов корпуса или каких-либо выносных планок.
Производитель снова не стал мелочиться, а распаял сразу две колодки USB 3.0. Правда, он воспользовался дополнительным контроллером ASMedia ASM1074, который распаян с обратной стороны.
А вот внутреннего разъема USB 3.1 больше нет, как нет и дополнительного контроллера ASMedia ASM3142.
В правом нижнем углу находятся разъемы для подключения кнопок и индикаторов корпуса, батарейка и сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации. Кнопки Power и Reset исчезли, точнее их просто не распаяли.
Левее разместились две колодки USB 2.0 и разъем для подключения TPM модуля.
Дальше по нижнему краю распаяны разъемы для подключения RGB LED светодиодов, Thunderbolt, передней аудиопанели, здесь же находится джампер сброса настроек BIOS.
В левой части расположился звуковой кодек Realtek ALC1220, операционные усилители и специальные звуковые конденсаторы.
Вся эта звуковая подсистема называется Purity Sound 4. Звуковая часть полностью совпадает с платой ASRock Fatal1ty X299 Professional Gaming i9.
Чтобы добраться до звукового кодека, необходимо снять декоративный пластиковый кожух, закрывающий левый край, включая разъемы задней панели.
Здесь на пластиковой детали предусмотрены специальные металлические втулки, в которые и вкручиваются винты. Поэтому монтаж/демонтаж можно осуществлять много раз и не волноваться за крепление.
На данной материнской плате предусмотрено всего пять слотов расширения.
На первый взгляд маловато, но этого достаточно для установки двух видеокарт с трехслотовой системой охлаждения, которые появляются не так часто. Четыре видеокарты можно установить только однослотовые.
Кроме того, теперь стало сложнее понять, что и как происходит с линиями PCI-e. Дело в том, что существуют процессоры с x44, x28 и x16 линиями PCI-e Gen3. Снова вспомним про замечательную листовку, где все ситуации подробно описаны. Слоты PCI-e x16 обрамлены металлом и на каждом из них присутствует надпись Steel Slot.
Между слотами отведено пространство для установки трех накопителей типа M.2. Все они обеспечивают максимальную скорость 32 Гбит/с и могут работать как в режиме SATA так и PCI-e. Кроме этого добавилась поддержка технологии Intel Optane, которая пока не сильно распространена, да и в целом выглядит сомнительной.
На плате находится два гигабитных сетевых контроллера: Intel I219V и Intel I211-AT.
Десятигигабитный контроллер отрезали. Невелика потеря, ведь для того, чтобы ощутить его прелесть, необходимо соответствующее сетевое оборудование, а подобные гигабитные сети пока не так развиты.
С обратной стороны распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.
Спереди мы можем найти микросхему, которая является свитчем линий PCI-e ASMedia ASM1184e.
Теперь обратим внимание на разъемы задней панели.
Здесь, как и на плате ASRock Fatal1ty X299 Professional Gaming i9, присутствует точно такой же беспроводной модуль.
Поэтому, чтобы добраться до сути, необходимо снять одну крышку. И теперь мы можем видеть, что это карточка типа M.2 производства компании Intel.
Этот адаптер поддерживает самые современные стандарты беспроводной связи, включая двухдиапазонный IEEE 802.11ac.
| Поддерживаемые процессоры | Intel Core i5, i7, i9 в исполнении Socket LGA 2066 |
| Системная шина, частота | DMI 3.0 (8 GT/s) |
| Системная логика | Intel X299 |
| Оперативная память | 8 x 288-pin DDR4 DIMM, четырехканальный режим; до 128 Гбайт при частоте 2133 / 2400 / 2666 / (2800 / 2933 / 3200 / 3600 / 3733 / 3800 / 3866 / 4000 / 4133 / 4266 / 4400 (разгон)) МГц, поддержка ECC зависит от модели процессора |
| Слоты расширения | 4 - PCI-e x16 Gen3; (x8+x8+x16+x8) – x44; (x8+x8+x0+x8) – x28; (x8+x0+x4+x0) – x16; 1 - PCI-e x1 Gen2 |
| Поддержка Multi-GPU | SLI, 3-Way SLI, CrossFireX |
| Поддержка SATA/RAID | 8 x SATA 6.0 Гбит/с портов – Intel X299; RAID 0, 1, 5, 0+1, JBOD; 2 x SATA 6.0 Гбит/с портов – ASMedia ASM1061; RAID 0, 1; 3 x Ultra M.2 порт – 3x PCI-e x4 Gen3; |
| Поддержка M.2/NVMe | Да/Да |
| Сеть | 1 х Intel I218V; 1 x Intel I211-AT; 1 x Intel 3168NGW |
| Аудио | Realtek ALC1220 – 8-канальный HD аудиокодек |
| USB 2.0 | 2 + 4 x USB 2.0 (Intel X299) |
| USB 3.0 | 4 x USB 3.0 (Intel X299); 4 x USB 3.0 (ASMedia ASM1074) |
| USB 3.1 | 1 x USB 3.1 Type-C (ASMedia ASM3142); 1 x USB 3.1 Type-A (ASMedia ASM3142) |
| Системный мониторинг | Nuvoton NCT6791D |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы и кнопки задней панели | 1 х PS/2; 2 x USB 2.0/1.1; 4 х USB 3.0; 1 x USB 3.1 Type-C; 1 x USB 3.1 Type-A; 2 x RJ45; 2 x Ant; 5 x 3.5 мм Jack; 1 х Optical S/PDIF Out; 1 x ClrCMOS; 1 x BIOS Flashback |
| Фирменные технологии |
|
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX |
Меню настроек BIOS абсолютно аналогично тому, что мы уже видели на плате ASRock Fatal1ty X299 Professional Gaming i9, за исключением цветовой палитры в оформлении. Понятно, что в данном случае преобладают белые цвета, ведь тестируемая модель относится к линейке Taichi.
В данном случае я зашил Beta-версию BIOS, но она оказалась самой последней на момент тестирования, и по уверениям производителя, должна существенно увеличить пропускную способность памяти, что мы и проверим при тестировании.
При переразгоне ASRock X299 Taichi ведет себя предсказуемо и загружает штатные значения при неудачной третьей попытке. Единственное неудобство доставляет отсутствие списка изменений после выхода из меню настроек BIOS.
Тестирование материнской платы ASRock X299 Taichi проводилось в составе следующей конфигурации:
Как и в прошлый раз, устанавливаем все компоненты и пробуем запустить тестируемую материнскую плату.
Сразу видно, что без кнопки на плате не очень удобно, но всегда можно воспользоваться отверткой. Светодиоды подсветки радиатора чипсета работают великолепно, а еще картину улучшает подсветка видеокарты.
И снова предусмотрено большое количество разнообразных эффектов и гибкость управления цветами. Кстати, для этого совсем не обязательно устанавливать специальный софт. Теперь все можно настроить через BIOS системной платы.
Что касается работы материнской платы, то она ничем не отличается от ASRock Fatal1ty X299 Professional Gaming i9, поскольку печатная плата одна и та же (и касательно подсистемы питания ничего не порезано). Сначала проверим штатный режим простоя.
Теперь добавим нагрузку.
Переходим к разгону. Сам производитель не позиционирует данную модель для разгона, но тем не менее в меню настроек BIOS есть пункт для автоматического разгона, и я им решил воспользоваться.
Для этого была запущена предустановка на 4.4 ГГц и система успешно загрузилась. После этого включил XMP профиль, установил множитель на 45, частоту кэша увеличил до 2700 МГц и еще раз загрузил операционную систему.
Понятно, что процессор не скальпирован и 4500 МГц – это далеко не рекордный результат. Но по собственному опыту могу сказать, что процедура скальпирования добавит еще 200-300 МГц, после чего все начнет упираться в систему охлаждения, либо ядра CPU при задранном напряжении начнут тротлить.
Тестирование ASRock X299 Taichi проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 23°C в следующих режимах:
Тесты проводились под операционной системой Windows 10 x64, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуру радиаторов.
Температура радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1220. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Звук чистый, ровный и без искажений. Приведем результаты, полученные при помощи программы RMAA.
16 бит, 44.1 кГц
24 бит, 192 кГц
Материнская плата ASRock X299 Taichi получилась сбалансированной и универсальной. Производитель заметно расширил функциональные возможности чипсета и представил современное устройство, которое может подойти всем. Конечно, она не предназначена для создания офисной печатной машинки. Для этих целей есть другие платформы и более доступные модели.
А ASRock X299 Taichi – сбалансированный продукт именно для платформы Intel LGA 2066 и именно на сегодняшний день, поскольку в будущем после смены поколения процессоров могут выйти обновленные модификации с требованиями завтрашнего дня. Сегодня же данная модель актуальна. Здесь нас ждет хорошее качество изготовления, неплохой комплект поставки, привлекательный внешний вид и точно такая же печатная плата, как у более дорогой ASRock Fatal1ty X299 Professional Gaming i9с соответствующей подсистемой питания и звуком.
Что отрезано по сравнению с ASRock Fatal1ty X299 Professional Gaming i9? Сущий пустяк, который мало кто заметит. десятигигабитный сетевой адаптер, пара внутренних портов USB 3.1 и пара кнопок. Вот и все, зато стоимость младшей модели сразу на 10 000 рублей ниже! Это просто фантастика.
Мы не занимаемся рекламой, а объективны, поэтому вспомним и недостатки. На мой взгляд, существенный только один – радиатор на транзисторах. Процессоры очень горячие, прожорливые и за питание начинаешь просто переживать. Одно дело, когда ты всего день поработал с полуоткрытым корпусом, а другое – закрытый, плохо вентилируемый корпус, да еще с какой-нибудь необслуживаемой СЖО на ЦП, где на радиатор ничего не дует. В принципе, при разгоне стоит подумать об отводе тепла от элементов питания.
По итогам обзора материнская плата ASRock X299 Taichi получает награду:
Выражаем благодарность:
