В прошлом году в лаборатории побывал белый вариант корпуса Deepcool Dukase, оставивший хорошее впечатление. Но инженеры китайской компании не сидели без дела и вслед за обновленной версией Dukase V2 выпустили в том же форм-факторе Midi Tower модификацию Dukase Liquid.
И такой шаг выглядит необычным лишь на первый взгляд. Достаточно вспомнить, что в арсенале Deepcool присутствуют не только добротные и практичные корпуса, но и такие интересные решения, как Tristellar, Pentower и составивший им компанию чуть позже Tristellar S, выпущенный ограниченной серией.
Что касается новой версии в линейке Dukase, то она была представлена в конце прошлого года, хорошо вписавшись в модельный ряд Gamer Storm, и отличается предустановленной необслуживаемой системой жидкостного охлаждения Deepcool Captain 240 EX. Впрочем, об этом упоминается в названии.
Среди прочих фишек отметим контроллер скорости оборотов вентиляторов, светодиодные ленты красного цвета, подсветку на кожухе, закрывающем отсек с блоком питания и накопителями, и в конструкции СЖО, которая совместима со всеми актуальными процессорными разъемами (в том числе Socket AM4).
Новинка Deepcool поставляется в добротной коробке из гофрированного картона с полноцветным принтом. Масса брутто составляет 9.8 кг, масса нетто – 8.4 кг. С учетом того, что масса корпуса с СЖО возросла почти на 3 кг, легким его уже не назовешь. Для облегчения транспортировки на упаковке присутствуют вырезы.
В отличие от стандартной версии, у которой коробка оформлена очень просто, упаковка Dukase Liquid выглядит весьма презентабельно и соответствует серии Gamer Storm. Очевидно, компания позаботилась об ее дизайне.
Традиционно для производителя корпус облачен в полиэтиленовый мешок и зажат между двумя пенопластовыми фиксаторами.
В случае с тестовым экземпляром пенопласт оказался не очень хорошего качества и немного раскрошился при распаковке.
Комплект поставки Deepcool Dukase Liquid прикручен к основному жгуту с проводами, в этом пакете можно обнаружить горстку пластиковых стяжек и пакетик со всеми необходимыми винтиками и системным динамиком.
Вторая часть поставки находится в черной коробочке в салазках для жестких дисков.
В ней скрываются крепежные элементы под поддерживаемые процессорные сокеты для установки на них водоблока и небольшая наклейка. Там же можно найти пакетик с хабом для вентиляторов, который позволяет подключить до четырех устройств к одному разъему.
Руководство пользователя представляет собой длиннющую простыню шириной как один лист А4 и длиной в четыре листа А4, сложенную шесть раз. В нем подробно описаны все этапы сборки системы. Приведем скан одного из разворотов.
Как можно видеть, весь процесс достаточно нагляден и понятен.
Начнем раздел стандартно – с фотографии Deepcool Dukase Liquid для прессы. Перед нами типичная «средняя башня» со вполне средними габаритами и массой – 483 x 202 x 504 мм (В x Ш x Д), 8.4 кг.
На мой взгляд, выглядит новинка привлекательно. По сравнению со стандартной модификацией Deepcool Dukase появилась подсветка из двух светодиодных лент в передней части и основании корпуса, а на боковой стенке отсека блока питания предусмотрена акриловая накладка, которая рассеивает свет от светодиодной ленты с помощью трафарета.
В данной версии боковая стенка полностью выполнена из тонированного акрила, без всякой окантовки. В установленном виде она очень похожа на закаленное стекло; я обнаружил, что это акрил, только после ее снятия.
Фронтальная панель снабжена пластиковой дверцей. Несмотря на то, что материалом послужил пластик, она достаточно массивная.

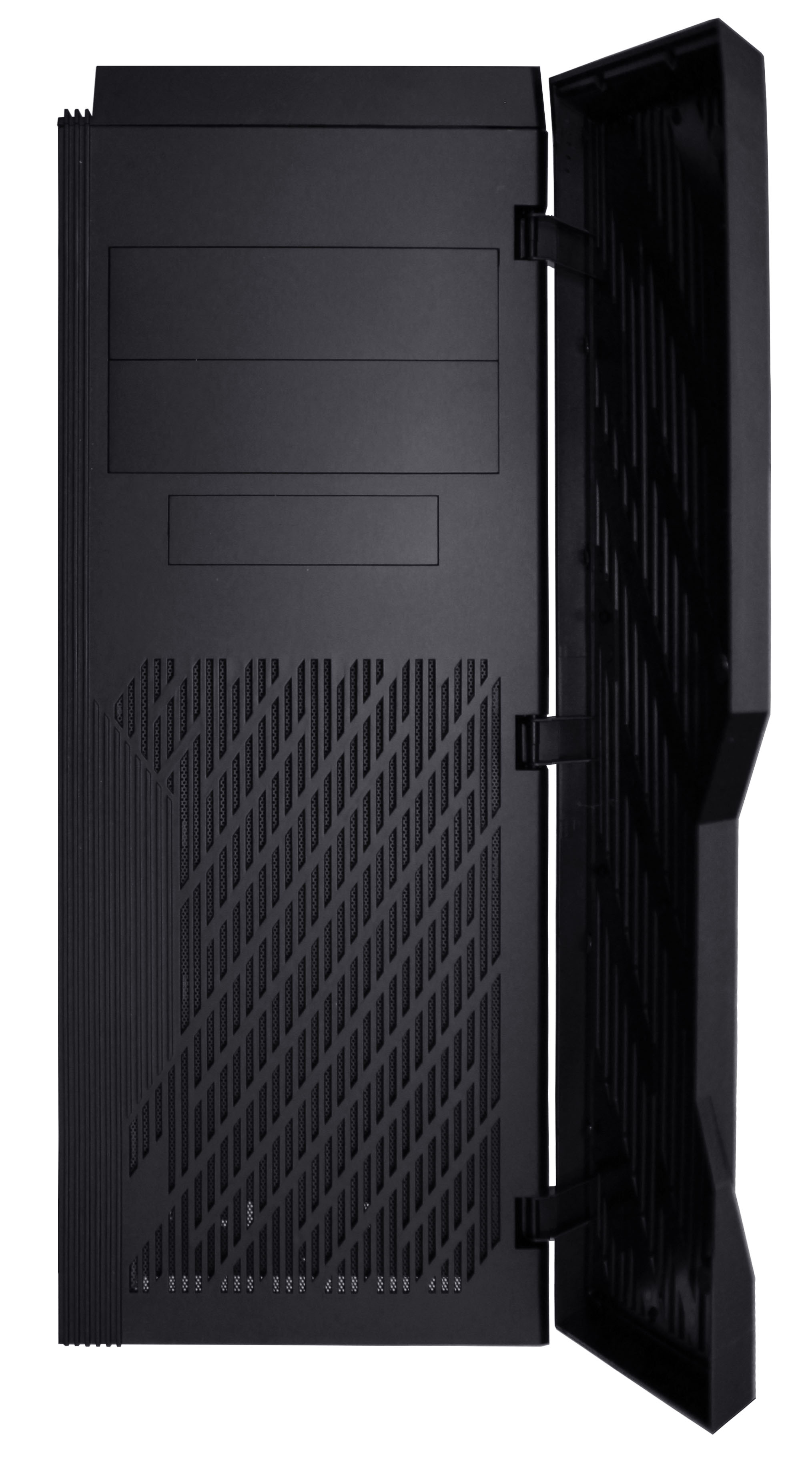

Если открыть дверцу, становятся видны вентиляционные отверстия, закрытые пылевым фильтром. В верхней части находятся две заглушки, закрывающие отсеки 5.25" устройств, и одна заглушка для устройств 3.5".
Верхняя панель сплошная, но легко снимается.
За ней скрываются два посадочных места под 120 мм вентиляторы или 120/240/140/280 мм радиатор системы жидкостного охлаждения.
Теперь уделим внимание блоку управления. Слева направо: разъем USB стандарта 3.0, гнезда микрофона и наушников, порт USB 2.0, кнопка питания и экстренной перезагрузки, а также переключатель контроллера вентиляторов. Последний позволяет подключить три корпусных вертушки и подавать на них либо 5 В, либо 12 В.
Кнопка питания крупная и удобная, совмещенная с индикатором питания. Кнопку перезагрузки можно нажать без использования подручных средств, в то же время ее сложно нажать случайно. Что касается замечаний, то оно одно – малое количество разъемов USB. Четыре разъема выглядят предпочтительнее и уже давно встречаются во многих моделях корпусов.
Боковая стенка полностью выполнена из очень темного акрила, который при беглом осмотре можно спутать с закаленным стеклом.
Перейдем к задней панели. Напротив выреза под I/O-панель материнской платы установлен вытяжной 120-миллиметровый вентилятор черного цвета, который можно заменить на 80 мм модель. Под ним расположены два отверстия для внешней системы жидкостного охлаждения.
Еще ниже находятся семь заглушек слотов расширения. Легко заметить, что используется компоновка с нижним размещением блока питания. Он может быть установлен вентилятором как вверх, так и вниз, благо набор монтажных отверстий это позволяет.
Далее на очереди нижняя панель корпуса. Здесь предусмотрен съемный пылевой фильтр, который закрывает вентиляционное отверстие для БП. Он весьма примитивный, но зато его можно легко снять и промыть.
Ножки высокие, они способны обеспечить хорошую устойчивость системного блока и достаточный приток воздуха при установке блока питания вентилятором вниз.
Теперь представим наш традиционный разворот:
… и переходим к изучению внутреннего устройства Deepcool Dukase Liquid.
Отсек материнской платы располагается сзади сверху. Блок питания устанавливается под ней в отдельном отсеке. На последнем предусмотрены салазки для двух дисков формата 2.5", в качестве которых обычно выступают твердотельные накопители. Они надежно крепятся к шасси винтиками с накатанной головкой. Еще четыре монтажных отверстия в поддоне позволяют установить третий диск 2.5".
Отметим здесь несколько особенностей. Первая – заглушки слотов расширения не оборудованы системой безвинтового крепления, но зато присутствуют отличные винты с накатанной головкой. И вторая – на отсек блока питания установлена декоративная акриловая накладка, которая при включении светится красным.
По умолчанию на месте материнской платы установлен пластиковый муляж, к которому крепится совмещенный с помпой водоблок, над ним размещен радиатор СЖО. Спереди на корзине устройств 5.25" находится элемент СЖО, который выполняет декоративно-индикаторную функцию. При включенной системе поток жидкости вращает две крыльчатки.
Сзади мы видим корзину на два жестких диска формата 3.5". Негусто, однако к самим салазкам претензий нет. Они снабжены вибропоглощающими прокладками и надежно крепятся к шасси винтиками с накатанной головкой.
Проиллюстрируем оба типа салазок на отдельной фотографии:
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
В корпусе Deepcool Dukase Liquid собиралась следующая система:
Тестовая конфигурация, без сомнения, не самая горячая. Но и с такими компонентами можно составить свое впечатление о корпусе.
Согласно спецификациям производителя, корпус может вместить габаритные комплектующие: видеокарту длиной до 390 мм и блок питания длиной до 170 мм. При необходимости штатную СЖО можно демонтировать и установить процессорную систему охлаждения высотой до 160 мм.
Системная плата в Deepcool Dukase Liquid устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Производитель установил их заранее по спецификации ATX.
В первую очередь стоит разместить на материнской плате водоблок, используя набор креплений, а уже затем устанавливать ее в корпус. К сожалению, в этом случае без отвертки не обойтись, болты с накатанной головкой тут не прилагаются.
Несмотря на простые салазки, не оборудованные безвинтовым креплением, корзины для накопителей показали себя хорошо. Сами диски крепятся на винты, после чего салазки с ними легко задвигаются и надежно фиксируются в корзине винтиком с накатанной головкой.
В век цифровой дистрибуции привод оптических дисков уже не так актуален, поэтому его установку мы пропустим. Но стоит сказать, что при необходимости установки оптического привода, реобаса или другого 5.25" устройства никаких проблем не ожидается.
Блок питания устанавливается в нижней части корпуса, вентилятором вниз. Высокие ножки Deepcool Dukase Liquid обеспечивают беспрепятственный забор воздуха, а входящий в комплект фильтр защищает БП от пыли. Так что с охлаждением блока питания никаких проблем быть не должно.
На очереди карты расширения. Заглушки слотов не оборудованы системой безвинтового крепления, вместо нее производитель предлагает использовать винты с накатанной головкой. Установка видеокарты прошла без каких-либо проблем.
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Они легко прокладываются за поддоном, благо места там достаточно. Оценить прокладку кабелей с обратной стороны корпуса можно по представленному ниже снимку.
Лицевая сторона в плане аккуратности укладки кабелей выглядит неплохо:
Все края корпуса хорошо завальцованы. Все разъемы и крепежные отверстия изготовлены очень точно. Резьба нигде не вызывает нареканий. В целом сборка прошла без каких-либо неудобств и оставила положительное впечатление.
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
В качестве штатной системы жидкостного охлаждения выступает необслуживаемая СЖО DeepCool Captain 240 EX, подробный обзор которой уже был на страницах нашего сайта ранее.
Как уже упоминалось, в штатной поставке присутствует один 120 мм вентилятор, размещенный на задней стенке для охлаждения околосокетного пространства. А при желании расширить систему это можно сделать, установив пару 120 мм моделей на передней панели.
Для наглядности используемые при тестировании Deepcool Dukase Liquid программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.18.1.0 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1. |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Deepcool Dukase Liquid оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор AMD A8-5600K работал на штатных 3800 МГц. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Оперативная память DDR3 работала на частоте 1333 МГц при номинальном напряжении.
Для разогрева видеокарты использовалась утилита Furmark версии 1.18.1.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Deepcool Dukase Liquid запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
При максимальной скорости вращения крыльчаток вентиляторов уровень шума работающей системы дошел до 46 дБ – слышимо, но не слишком громко. Впрочем, в целях его снижения можно воспользоваться встроенным контроллером.
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаСистема охлаждения Dukase Liquid показала себя прекрасно, отыграв у открытого стенда девять градусов при охлаждении процессора и ни в чем не уступив в случае видеокарты.
Что в итоге? С одной стороны, компания Deepcool выпустила добротный корпус, оснащенный необслуживаемой двухсекционной системой жидкостного охлаждения Deepcool Captain 240 EX с индикатором скорости воздушного потока, контроллером вентиляторов и подсветкой. Иными словами, снабженный всеми необходимыми для современного игрового решения фишками.
С другой стороны, в российской рознице стоимость новинки достигает 11 000 рублей. И в некоторых случаях будет выгоднее купить базовую версию Deepcool Dukase и СЖО Deepcool Captain 240 по отдельности. Правда, при выборе Dukase Liquid пользователь получает несколько улучшенную эстетику и уже предустановленную систему охлаждения, что упрощает сборку.
У каждого варианта есть свои достоинства и недостатки, а выбор, как и всегда, за пользователем.
Плюсы корпуса Deepcool Dukase Liquid:
Минусы корпуса:
Выражаем благодарность:
| Модель | Deepcool Dukase Liquid |
| Материал | Сталь 0.7 мм, акрил (левая панель) |
| Габариты (В x Ш x Д), мм | 483 x 202 x 504 |
| Масса, кг | 8.4 |
| Накопители 5.25", шт. | 2 |
| Накопители 3.5", шт. | 1 внутренний |
| Накопители 2.5", шт. | 3 внутренних |
| Материнская плата | ATX, micro ATX, mini ITX |
| БП | ATX 12 В (опционально) |
| I/O | USB 3.0, USB 2.0, HD Audio |
| Охлаждение лицевое | 2 x 120 мм вентилятора (опционально) |
| Охлаждение заднее | 120 мм вентилятор |
| Охлаждение боковое | – |
| Охлаждение верхнее | Радиатор СЖО |
| Охлаждение нижнее | – |
| Слоты расширения, шт. | 7 |
