Производители комплектующих иногда дают своим продуктам уникальные имена. Тем самым они хотят подчеркнуть, что модель чем-то выделяется из основной массы. Устройство получается настолько индивидуальным, что ему даже не находится места в существующих линейках продукции, чтобы просто туда его вставить и расширить ее.
И, конечно же, они стремятся привлечь как своих поклонников, так и новую аудиторию за счет выпуска новинок. А новое имя всегда привлекает большое количество людей, поскольку многим интересно посмотреть на то, что представил производитель. Сегодня мы поговорим об одной из моделей ASRock Taichi.
Тайцзицюань (Тайчи) — буквально: «кулак Великого Предела»; китайское внутреннее боевое искусство, один из видов ушу. Популярно как оздоровительная гимнастика, но приставка «цюань» подразумевает, что тайцзицюань — это боевое искусство.
Первой моделью стала плата ASRock X99 Taichi, вышедшая с обновлением платформы Intel LGA 2011, когда были представлены процессоры Intel Broadwell-E. Следующей стала ASRock Z270 Taichi, которую мы рассмотрим более детально. И совсем недавно с анонсом платформы AMD Socket AM4, была представлена ASRock X370 Taichi.
На мой взгляд, материнские платы должны как-то выделяться на фоне остальной продукции, иначе бы они не получили новое имя. Что же интересное скрывает ASRock Z270 Taichi? Будем разбираться.
Оформление упаковки действительно необычное. Что касается габаритов, то коробка получилась крупная.
Возможно, именно поэтому сверху предусмотрена пластиковая ручка для удобства переноски. С другой стороны, продукт не относится к верхнему ценовому сегменту, здесь нет никаких крышек и окошек, где можно посмотреть на плату. На мой взгляд, это было бы уместно в данном случае, ведь производитель делает упор на внешнем виде.
Спереди мы видим некое подобие «Инь-Ян», выполненное набором шестеренок. Видимо, производитель намекает нам, что ему удалось раскрыть секрет той самой золотой середины, сиречь оптимальной модели и наиболее универсальной для данной платформы.
Можно видеть логотип производителя и наименование модели. В самом низу находится множество значков, которые свидетельствуют об использовании различных технических решений и поддержке ряда функций.
Спереди все лаконично просто и понятно, посмотрим, что сзади.
Надо сказать, что и здесь произошли заметные изменения. Разумеется, без саморекламы не обошлось, но выглядит это изящнее, чем прежде. Сверху по центру приводится наименование модели, а под ним ее фотография.
Страница разделена на три столбика, начнем с левого. Сверху нас информируют о присутствии на плате беспроводного сетевого адаптера.
Он оборудован двумя антеннами, которые не выносятся отдельными модулями, а просто навинчиваются на выводы для антенн. Сообщают, что он поддерживает все современные стандарты беспроводной связи.
Далее нас информируют о наличии двух гигабитных сетевых адаптеров для кабельного соединения.
Оба представлены микросхемами производства Intel. С помощью программного обеспечения их можно объединить.
Затем нам рассказывают о двенадцатифазной подсистеме питания процессора.
Не думаю, что производитель использовал два шестифазных ШИМ-контроллера, скорее всего, они получены путем удвоения.
Чтобы защитить слоты PCI-e, предусмотрено стальное обрамление. Многие производители уже увлеклись этим, и теперь это не выглядит чем-то необычным.
Переходим в центральный столбик и видим прямо под фотографией платы упоминание о поддержке новой технологии Intel Optane.
Компания Intel планирует в ней использование памяти типа 3D XPoint, которая, по ее заявлениям, будет супербыстрой. Планируется, что она займет место по скорости передачи данных где-то между DRAM и NAND Flash. Но пока это только теория.
Дальше переходим к практике и прочитаем следующую вставку, где нам сообщают о двух портах USB 3.1 разных типов.
Понятно, что такое возможно только благодаря дополнительному контроллеру, поскольку нативной поддержки интерфейса в чипсете не предусмотрено.
Далее мы видим еще одну интересную особенность – ASRock Hyper BCLK Engine II.
Это внешний генератор тактовой частоты, который теоретически позволяет разогнать шину BCLK вплоть до 1000 МГц.
На практике это практически бесполезно, и чтобы спокойно разгонять процессор, нужна модель из линейки «K».
Переходим к правому столбику и смотрим на функцию Aura RGB LED. Суть ее заключается в наличии специального разъема для RGB лент, а также нескольких светодиодов этого типа рядом с радиатором чипсета.
Кроме того, предусмотрено специальное программное обеспечение и… да, теперь управлять подсветкой можно через BIOS.
Затем мы видим упоминание сразу о трех слотах Ultra M.2.
Да, возможно где-то линии PCI-e пришлось позаимствовать, но решение интересное; особенно для тех, кто привык к перфекционизму в подсистеме хранения данных. Здесь же следует добавить, что все порты могут работать в режиме SATA.
Далее нам рассказывают про следующее поколение встроенного звука.
Он базируется на современном кодеке Realtek ALC1220, а вся система называется Purity Sound 4.
В самом низу находится схематичное изображение разъемов задней панели с подписями и спецификация устройства. Заглянем внутрь.
Получается, что сама коробка находится внутри, а снаружи лишь обертка. После ее открытия мы сразу натыкаемся на комплект поставки.
Он расположен на картонном разделителе, под которым прячется сама материнская плата в антистатическом пакете.
Она оборудована дополнительной защитой – каркасом из вспененного полиэтилена, к которому крепится стяжками по углам.
Среди информационных носителей можно обнаружить следующее:
Вот такие аксессуары находятся в комплекте поставки.
На первый взгляд, все неплохо. Посмотрим, что будет дальше.
Это полноразмерная плата формата ATX. Габариты ее классические, 305 х 244 мм.
Внешне модель действительно смотрится необычно во многом благодаря особенной раскраске. Стиль оформления упаковки перекочевал на поверхность печатной платы.
Снова мы видим шестеренки, а если посмотреть на плату сверху, заметим значок «Инь-Ян». Разумеется, все это сделано при помощи белой краски, а не какого-то особенного текстолита в печатной плате.
Здесь же для общего антуража отлично пригодилась боковая пластиковая панель, которая встречается и на других моделях.
На мой взгляд, вид получился если не сногсшибательный, то во всяком случае оригинальный. Думаю, что такое оформление многим придется по вкусу. В остальном перед нами классика жанра: пластиковый декоративный кожух и окраска радиаторов согласно общему стилю.
Первое, что мне бросилось в глаза из оснащения – это наличие трех слотов M.2. Возможно, именно поэтому часть контроллеров пришлось разместить с обратной стороны платы.
Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
Эта формула уже привычная и подразумевает, что пользователь успел обзавестись качественным блоком питания.
Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. Опытные пользователи быстро поймут, куда нужно в первую очередь ставить планки, остальным нужно будет заглянуть в инструкцию. Это объясняется тем, что совсем неочевидна первоочередная установка планок в слоты DDR4_A2 и DDR4_B2.
Сверху используются привычные защелки, а снизу фиксаторы. Это удобно, но в данном случае не критично, поскольку слот PCI-e x16 под видеокарту не в самом верху.
Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 (2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Максимальный допустимый объем 64 Гбайт достигается путем установки четырех модулей по 16 Гбайт. Такие планки уже не редкость и свободно продаются, правда, цена на них кусается. Забегая вперед, сразу скажу, что разгон отличный, но, как обычно, зависит от самих планок.
Сам производитель заявляет, что питание процессора выполнено по двенадцатифазной схеме, точнее 12+2. Мы же можем лишь убедиться, что получены они путем удвоения.
На каждую фазу приходится по одной транзисторной сборке Texas Instruments 87350D типа NexFET и по одной супер ферритовой катушке индуктивности.
В качестве основного ШИМ-контроллера здесь можно обнаружить микросхему International Rectifier IR35201, которая обеспечивает 6+2 фазы.
Понятно, что первые шесть просто удвоены. С обратной стороны мы видим двойные драйверы International Rectifier IR3598, которые могут работать в режиме удвоителей.
Конденсаторы капсульные твердотельные. Они распаяны ближе всего к сокету.
Между концов двух верхних слотов PCI-e x16 находится контроллер тактовой частоты IDT 6v41642BNLG, который является частью технологии ASRock Hyper BCLK Engine II.
Тепло от транзисторов должны отводить два радиатора. Однако прежде чем их демонтировать, нужно снять пластиковый кожух слева.
Он крепится при помощи четырех маленьких винтов с обратной стороны. В нем предусмотрены специальные отверстия для того, чтобы обойти высокие элементы на плате. В области расположения звукового кодека находится надпись Purity Sound 4.

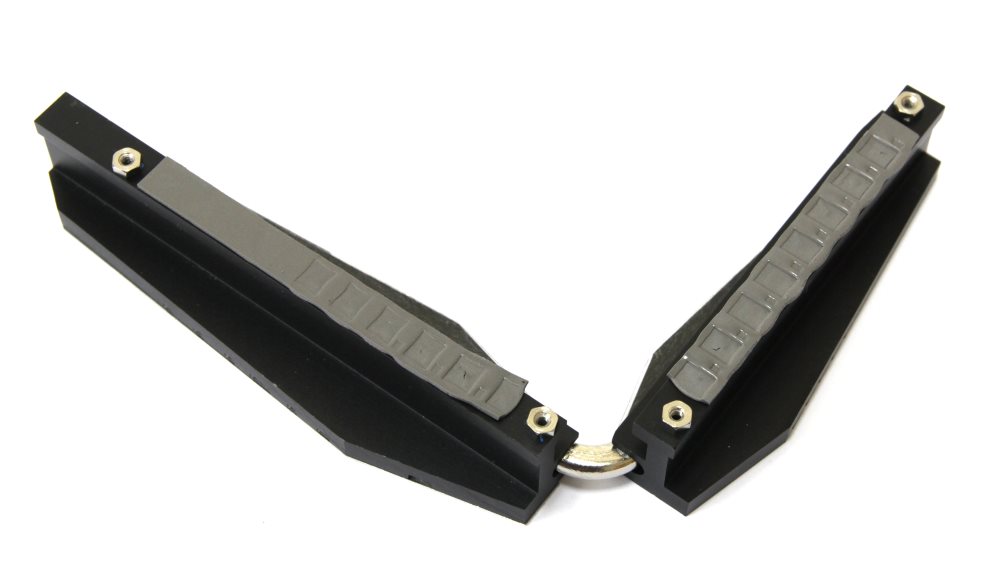

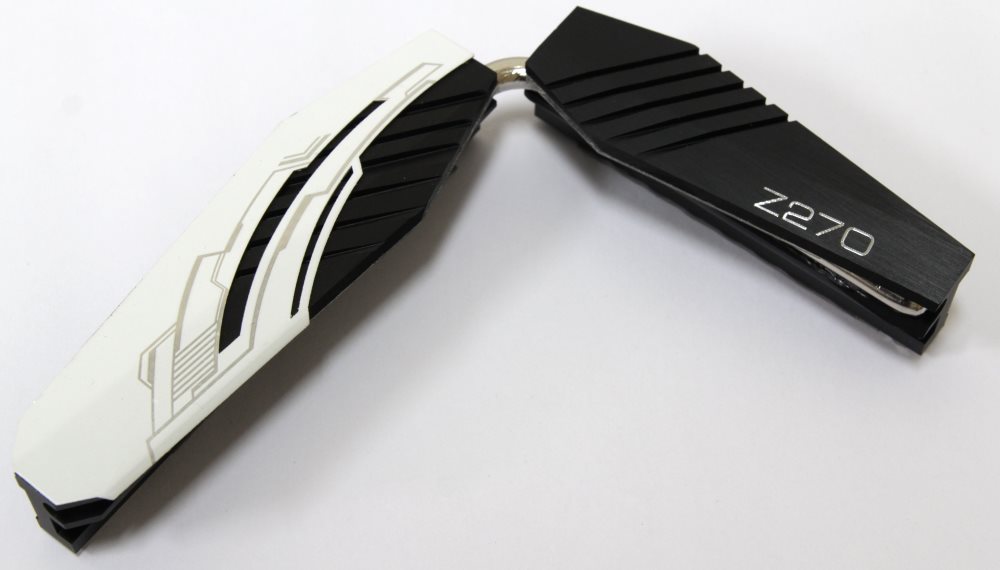

Теперь можно добраться до радиаторов. Оба изготовлены из алюминиевого сплава и окрашены в черный цвет.
Чтобы придать законченность внешнему стилю и оформлению платы, на одном находится декоративная тоненькая пластинка белого цвета. Кроме того, радиаторы соединяются друг с другом тепловой трубкой диаметром 6 мм, которая проходит через специальные канавки. В качестве термоинтерфейса здесь используется терморезинка серого цвета.
Крепление осуществляется при помощи четырех подпружиненных винтов с обратной стороны. На верхнем радиаторе можно заметить надпись с обозначением чипсета. Оребрение слабое, но даже при работе системы в разгоне они остаются теплыми, но не горячими.
Еще один радиатор отводит тепло от чипсета.
Он также изготовлен из алюминиевого сплава и снова окрашен в черный цвет. Сверху есть белая декоративная вставка и надписи ASRock. В качестве термоинтерфейса здесь можно обнаружить квадратную терморезинку светло-серого цвета толщиной около 1 мм. Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны.
Для защиты от перекоса предусмотрены две специальные подушки из мягкого материала, но приклеены они к самой плате.
Здесь же мы можем увидеть массив RGB светодиодов по периметру места расположения радиатора.

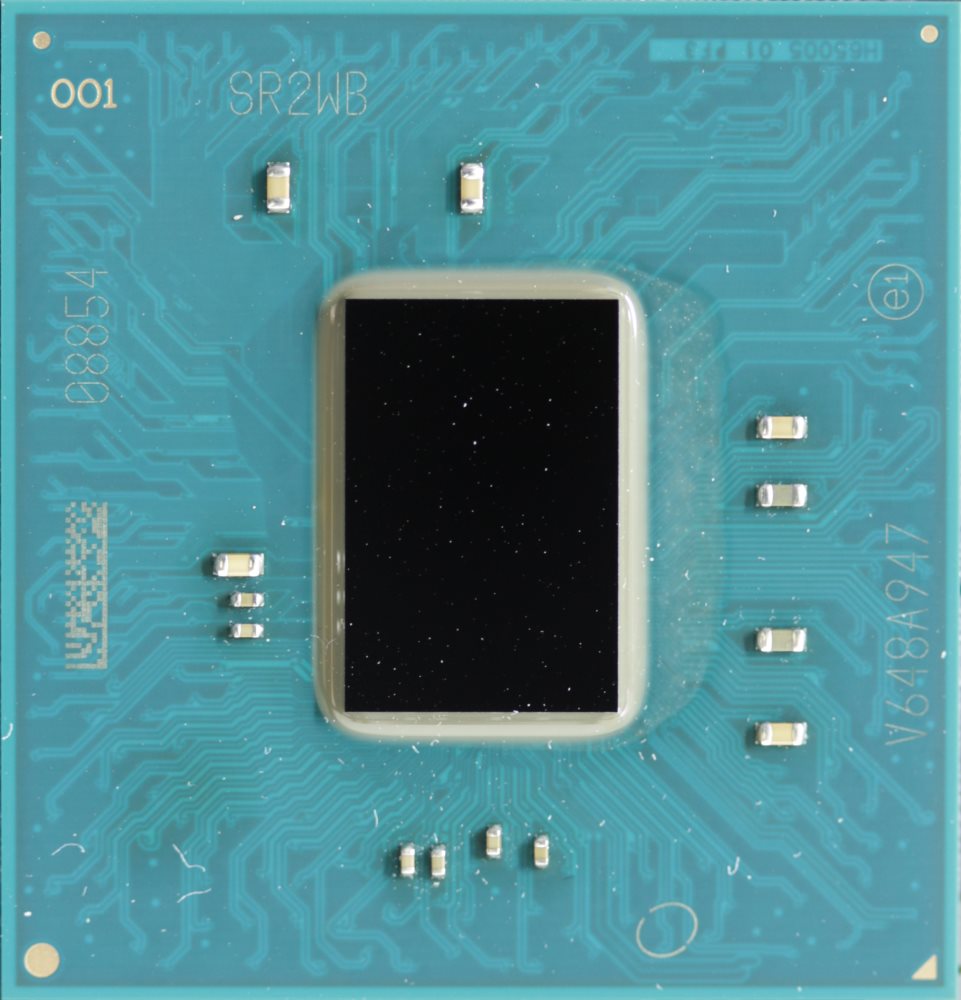

А вот и сам чипсет Intel Z270.
Его функциональные возможности нам хорошо знакомы. Что касается поддержки накопителей, здесь интегрирован тот же контроллер на шесть портов SATA 6 Гбит/с.
Производители материнских плат иногда расширяют функциональность. Вот и здесь такая же ситуация. Вбок выведено десять портов, четыре из которых образуют два SATA-Express.

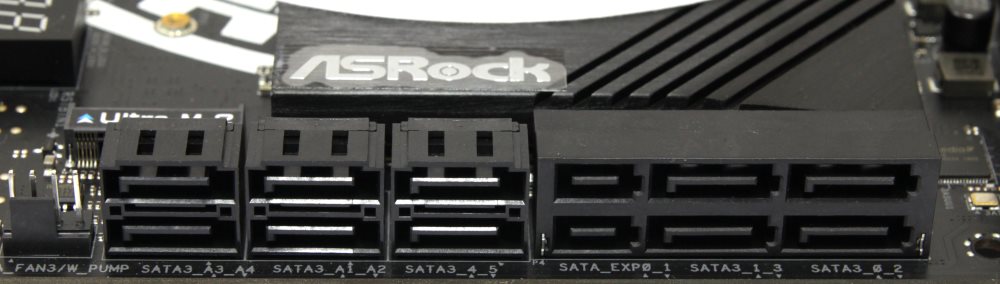

Четыре дополнительных порта реализованы при помощи двух контроллеров ASMedia ASM1061.

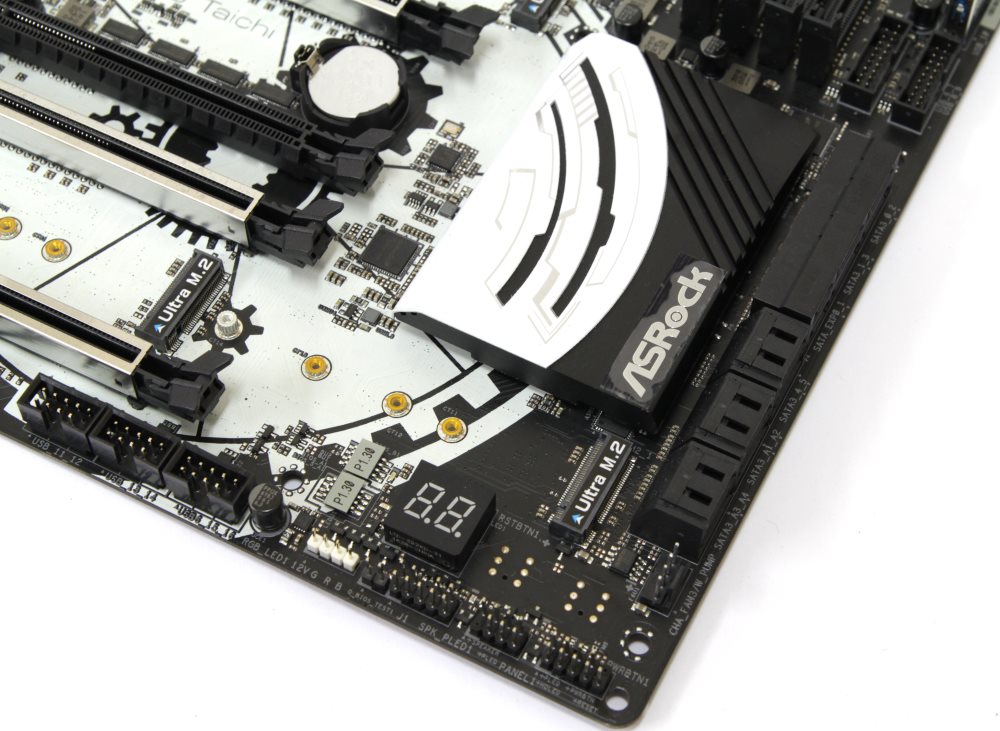

Кроме того, на плате предусмотрено три разъема типа Ultra M.2. Они работают как в режиме SATA, так и PCI-e. Есть поддержка еще одного современного интерфейса USB 3.1. Два порта разных типов находятся на задней панели. На этот раз они реализованы при помощи отдельного контроллера ASMedia ASM2142, который распаян рядом.
Конечно же, есть поддержка шин USB предыдущих поколений. На задней панели расположились еще четыре порта USB 3.0.

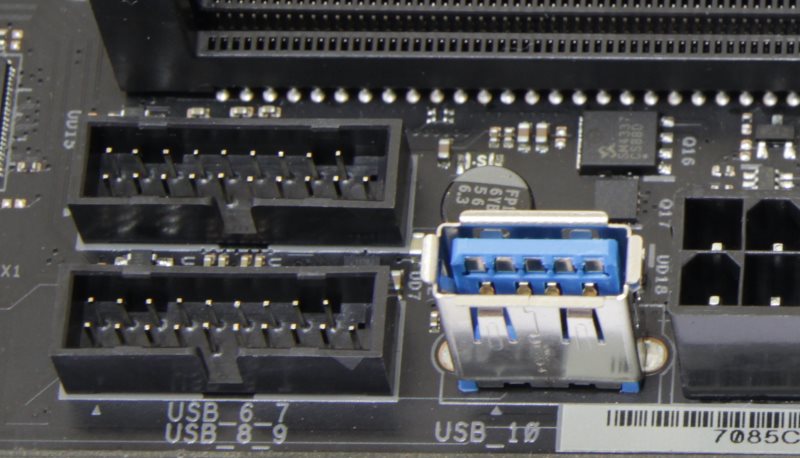

Еще четыре USB 3.0 реализованы двумя колодками. Они распаяны рядом c основным коннектором питания ATX. Там мы видим еще один обычный порт USB 3.0.
Рядом распаян хаб портов USB 3.0 в виде микросхемы ASMedia ASM1074.

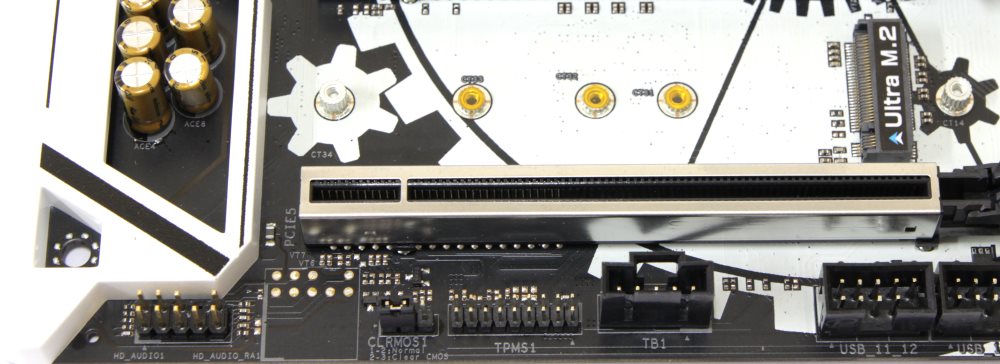

Еще три колодки USB 2.0 находятся по нижнему краю платы. Они должны обеспечить еще шесть портов USB 2.0.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.
Рядом можно обнаружить две микросхемы BIOS и светодиоды, которые сигнализируют о том, какая в данный момент работает. Тут есть место для распайки кнопок Power и Reset, но самих их нет.

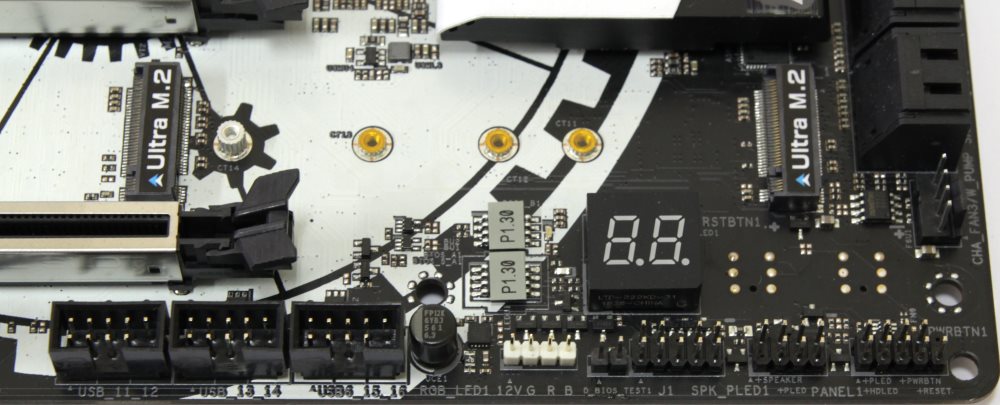

Еще здесь можно увидеть двойной семисегментный индикатор для отображения POST-кодов загрузки и инициализации, разъем для RGB лент и коннектор вентилятора или помпы СЖО. Левее по нижнему краю находятся три колодки USB 2.0.
Далее мы видим коннектор интерфейса Thunderbolt 3 и разъем для установки TPM модуля. Потом распаян джампер ClrCMOS и разъем для подключения передней аудиопанели.
По левому краю находится звуковой кодек, закрытый декоративной пластиковой панелью, которую мы уже сняли.
Звуковой кодек, хоть и называется Purity Sound 4, представлен микросхемой Realtek ALC1220.
Рядом распаяно три RGB светодиода и чип операционного усилителя Texas Instruments N5532.
Выше по левому краю находятся микросхемы двух гигабитных сетевых контроллеров Intel I219-V и Intel I211-AT.
На плате расположено пять слотов расширения: один PCI-e x1 и четыре PCI-e x16.
Первый с правого края не ограничен, а это значит, что можно устанавливать платы длиннее. Теперь даже эти разъемы получают линии PCI-e третьего поколения от чипсета Intel Z270.
Три слота PCI-e x16 обрамляются специальным стальным экраном, который призван их защитить. Второй и четвертый слоты PCI-e x16 аппаратно ограничены до x4 Gen3, поскольку обеспечиваются чипсетом. Из мультиграфических технологий поддерживаются как SLI, так и CrossFire.
Лично мне нравится такое расположение слотов, поскольку можно установить два видеодаптера с трехслотовой системой охлаждения. А сверху остается один PCI-e x1, в который можно установить дискретный звуковой адаптер или дополнительный контроллер.
С обратной стороны спрятался контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.
Беспроводной модуль устанавливается в специальный разъем M.2 (key E) для установки карт типа 2230.
Внутри находится как раз такой адаптер производства компании Intel. Модель не самая продвинутая, но поддерживает все современные стандарты беспроводной связи. При желании его можно и заменить.
В правом верхнем углу расположен ШИМ-контроллер питания фаз памяти uPI Semiconductor uP1674P.
Рядом распаяно две фазы со знакомыми сборками Texas Instruments 87350D. А еще здесь мы можем увидеть переключатель режима XMP.
На задней панели расположились следующие интерфейсы.
| Поддерживаемые процессоры | Intel Celeron G3, Pentium DC G4, Core i3, i5, i7 шестого и седьмого поколения в исполнении Socket 1151 |
| Системная шина, частота | DMI 3.0 (8 ГТ/с) |
| Системная логика | Intel Z270 |
| Поддерживаемая оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 (разгон)) МГц |
| Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8); 2 - PCI-e x16 Gen3 (x4); 1 - PCI-e x1 Gen3 |
| Поддержка Multi-GPU | CrossFireX, SLI |
| Поддержка SATA/RAID | 6 x SATA 6.0 Гбит/с портов – Intel Z270; RAID 0, 1, 5, 0+1, JBOD; 4 x SATA 6.0 Гбит/с порта – 2х ASMedia ASM1061; RAID 0, 1; 3 x Ultra M.2 порт – 3x PCI-e x4 Gen3; |
| Поддержка M.2 SATA/PCI-e | Да/Да |
| Сеть | 1 х Intel I219-V; 1 х Intel I211-AT |
| Аудио | Realtek ALC1220 – 8-канальный HD аудиокодек |
| USB 2.0 | 6x USB 2.0 (Intel Z170) |
| USB 3.0 | 4 + 1 x USB 3.0 (Intel Z170); 4 x USB 3.0 (ASMedia ASM1074) |
| USB 3.1 | 2 x USB 3.1 (ASMedia ASM2142) |
| Системный мониторинг | Nuvoton NCT6791D |
| Питание материнской платы | ATX 24 pin, 8 pin ATX 12V |
| Разъемы и кнопки задней панели | 2 x USB 3.1; 4 х USB 3.0; 1 х PS/2; 2 x RJ45; 1 x HDMI; 1 x DisplayPort; 1 x ClrCMOS; 5 x 3.5 мм Jack; 1 х Optical S/PDIF Out; 2 x Ant ext. |
| Фирменные технологии |
|
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
В новом поколении материнских плат ASRock графическая оболочка BIOS претерпела небольшие изменения. Впрочем, функциональные возможности не изменились, работать по-прежнему комфортно и легко. Все меню интуитивно понятно, а сам разгон осуществляется очень просто, особенно учитывая наличие специальных предустановок.
Интересной особенностью является то, что управлять функцией ASRock Aura RGB можно непосредственно из оболочки BIOS.
Жаль, что отсутствует функция демонстрации списка изменений перед выходом из меню настроек. Возможно, и эту интересную особенность производитель когда-нибудь переймет у компании ASUS.
Тестирование материнской платы ASRock Z270 Taichi проводилось в составе следующей конфигурации:
После включения материнской платы первое, на что обращаешь внимание – подсветка в области радиатора чипсета.
Настраивать ее работу можно не только через BIOS, но и установив специальное приложение в операционной системе, которое называется ASRock RGB LED.
Здесь предусмотрено несколько вариантов различных световых эффектов, которые можно гибко настроить.
Все изменения происходят мгновенно без каких-либо задержек. Единственное, что мне не понравилось – в режиме радуги цвета переключаются резко, а не плавно переливаются.
Итак, подсветку разобрали, теперь посмотрим на работу самой системной платы. Сначала изучим штатный режим работы ASRock Z270 Taichi.
Здесь все обычно. В нагрузке включается турбо-режим, а в простое частота падает до 800 МГц, поскольку в ход идет энергосберегающий режим технологии SpeedStep.
Переходим к разгону. Известно, что стендовый процессор работает на частоте 4.8 ГГц с напряжением 1.4 В. Автоматический разгон демонстрировать нет смысла, ведь все предустановки работают. Поэтому сразу выставляем 4.8 ГГц, включаем XMP и ставим нужное напряжение.
Все элементарно. Кто-то из пользователей жаловался, что данная плата плохо разгоняет память. На самом деле это не так. Все отлично разгоняется, да и в целом результат больше зависит от контроллера памяти процессора и от самих планок оперативной памяти.
Оба комплекта памяти, которые у меня были, хорошо работают с предустановками XMP.
В целом с разгоном у материнской платы все хорошо, однако для полного экстрима не хватает такой вещи как Slow Mode.
Тестирование ASRock Z270 Taichi проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 22°C в следующих режимах:
Тесты проводились под операционной системой Windows 10 x64 версия 1607, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуру радиаторов.
Температура радиаторов транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1220. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab Pro 1.

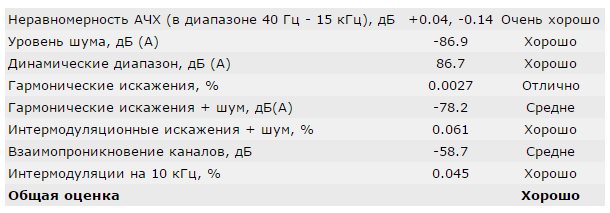

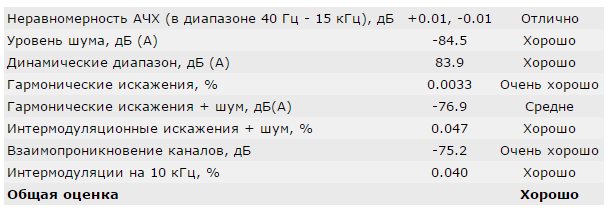

Качество звучания никаких нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Кроме того, я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.
16 бит, 44.1 кГц
24 бит, 192 кГц
У компании ASRock получилась очень хорошая модель на базе Intel Z270. Она выделяется не только необычными дизайнерскими решениями и подсветкой, но и отменными функциональными возможностями. В частности, здесь присутствуют сразу три слота M.2 с возможностью объединения всех установленных накопителей в единый массив для того, чтобы добиться высокой производительности дисковой подсистемы.
В целом можно говорить о том, что ASRock Z270 Taichi это универсальное решение, которое подойдет почти всем. Два сетевых адаптера и поддержка большого количества накопителей пригодятся профессионалам. Возможности автоматического разгона в совокупности с возможностью создания мультиграфических конфигураций – геймерам. Широкие возможности оверклокинга, мониторинга и хорошая подсистема питания – энтузиастам. А беспроводная сеть и большое количество полезных утилит не помешают при обычном домашнем использовании. И, наконец, внешний вид, подсветка и возможность подключения RGB лент привлечет моддеров.
Помимо универсальности материнская плата отлично выполняет все функции. В работе с ней не возникло никаких нареканий, разгон на воздухе прост и понятен. Возможно, с экстремальным разгоном все будет не так, но она и не позиционируется для него, да и тут, на мой взгляд, разумнее ограничиться системой жидкостного охлаждения.
Теперь самое интересное – стоимость. Обычно на эксклюзивные модели производители завышают цены. В данном случае все иначе. В рознице модель ASRock Z270 Taichi на момент подготовки материала стоила ~13 000 рублей, что разумно при такой функциональности. С учетом всего вышеизложенного новинка выглядит золотой серединой для платформы Intel LGA 1151.
