Мы рассмотрели множество разных моделей на архитектуре Nvidia Pascal, но пока обделили вниманием видеокарты на базе нового решения AMD. Речь, конечно же, идет о графическом процессоре Polaris 10 (Ellesmere). Некоторое время назад появилось несколько версий оригинального дизайна, причем изменения затронули как печатную плату, так и систему охлаждения. Однако такие решения представили не все производители.
Сегодня данный графический процессор является базой для двух модификаций: Radeon RX 480 и RX 470. Они отличаются не только частотой, но и количеством унифицированных процессоров и текстурных блоков. Понятно, что Radeon RX 480 является флагманом этой линейки, которая ориентирована на средний ценовой сегмент 15-20 тысяч рублей. В эту же ценовую категорию попадают видеокарты семейства Nvidia GeForce GTX 1060 и, видимо, их-то и стоит рассматривать в качестве конкурентов.
Но если сравнивать технические характеристики, то, на мой взгляд, Radeon RX 480 выглядит немного перспективнее. Сам GPU производится по более тонкому техпроцессу, включает большее число транзисторов и более широкую шину для работы с памятью, объем которой тоже может быть больше. Процессор представляет архитектуру GCN 1.3 и обеспечивает полную поддержку API DX12 и Vulkan. Все это мы уже знали с момента его анонса.
С тех пор прошло уже много времени, и розница насыщена видеокартами разных производителей. Вслед за Gigabyte Radeon RX 480 G1 Gaming 4G мы протестируем версию MSI Radeon RX 480 Gaming X 8G. Это еще одна интересная модель линейки MSI Gaming, заслуживающая внимания и детального изучения.
Упаковка последнего поколения видеокарт MSI серии Gaming мало чем отличается на различных модификациях. Стиль в оформлении одинаковый, меняются только цифры спереди.
Сама коробка средних размеров. Ручки для транспортировки не предусмотрено, впрочем как и на других картах серии Gaming.
Безусловно, есть какие-то совсем незначительные отличия между картами из разных лагерей. Раньше мы все время вели повествование о продуктах, основанных на чипах Nvidia, сегодня перед нами изделие на графическом процессоре AMD. Поэтому не стоит сильно удивляться, что здесь будут рекламироваться совсем другие технологии.
Как обычно, в левом верхнем углу обозначен логотип производителя. Рядом находится знакомая эмблема серии Gaming. По самому центру расположено крупное изображение самой видеокарты.
Справа внизу находится вставка с обозначением модификации графического процессора. Рядом указан тип и объем используемой памяти. Слева нас информируют о том, что это карта серии Gaming, модель X. Ниже, в углу можно обнаружить значок Radeon VR Ready Premium.
Правее следует полоска с разделителями, где указаны основные особенности продукта. Здесь мы видим надписи: HDR Ready, AMD Freesync, DX12 Optimized, FinFET 14. Осталось лишь упомянуть, что в правом верхнем углу находится значок, указывающий на использование системы охлаждения последнего поколения TwinFrozr VI.
Теперь посмотрим на обратную сторону коробки.
Здесь можно подробно изучить все особенности устройства. Производитель большое внимание уделяет внешнему виду. Как и на других картах серии Gaming последнего поколения, здесь активно используется подсветка элементов пластикового кожуха. В частности сверху есть подсветка логотипа MSI и эмблемы дракончика серии Gaming, причем светодиодами RGB. Кроме этого подсвечиваются красные декоративные полоски на кожухе.
О чем еще здесь рассказывают? О том, что система охлаждения стала еще тише, лучше, эффективнее и т.д. За управлением различными режимами работы отвечает знакомая уже утилита Gaming APP. Ниже в трех столбцах перечислены ключевые характеристики устройства, а также минимальные системные требования.
Пора изучить содержимое упаковки.
Опять внутри черная картонная коробка, где в качестве крышки используется коробочка поменьше с дополнительным комплектом поставки.
Под ней разместился лист из вспененного полиэтилена, который закрывает каркас из точно такого же материала.
Убрав верхний лист, мы обнаруживаем саму видеокарту, которая еще упакована в полупрозрачный зеркальный антистатический пакет.
Среди комплекта поставки можно обнаружить следующее.
Это уже традиционный минимализм. Комплекты бедные сейчас у всех производителей. Что бы я хотел здесь увидеть? На переходник для монитора я не рассчитывал, понимаю, что времена аналоговых интерфейсов прошли.
А вот переходник на 8-Pin PCI-e я бы хотел обнаружить, но его нет, и это наводит на грустные мысли, что пользователь должен сам об этом позаботиться. В системных требованиях указан блок питания на 500 Вт. Передо мной лежит два таких, и у обоих есть только 6-Pin PCI-e.
Я уже тестировал видеокарты MSI Gaming GTX1080, GTX1070 и GTX1060. Теперь перед нами MSI Radeon RX480 Gaming, которая выглядит точно также, как и рассмотренные ранее карты.
Здесь мы также можем видеть пластиковые заглушки на всех разъемах, исключая коннекторы для питания. Еще на всех картах серии Gaming присутствует наклейка, которая заклеивает один вентилятор. Перед использованием видеокарты ее необходимо снять.
Габариты устройства согласно спецификации составляют 276 х 140 мм, а в толщину карта занимает два слота расширения. Мы уже давно привыкли, что в длину карты достигают 280 мм, а вот 140 мм в высоту это не совсем обычно. Перед покупкой я бы посоветовал взять обычный 140 мм вентилятор, например от башенного кулера и проверить можно ли будет установить данную карту.
Еще одним признаком совместимости является наличие посадочного места под 120 мм вентилятор над разъемами задней панели материнской платы. Если там место только под 92 мм или 80 мм вентилятор, то есть вероятность, что боковая крышка не закроется. Зато вы сможете любоваться подсветкой.
Система охлаждения на этой карте также называется Twin Frozr VI и мы уже с ней более детально познакомились на примере карт MSI GTX1080 Gaming Z и MSI GTX1070 Gaming X. Однако, следует вспомнить, что все эти кулеры похожи только визуально.

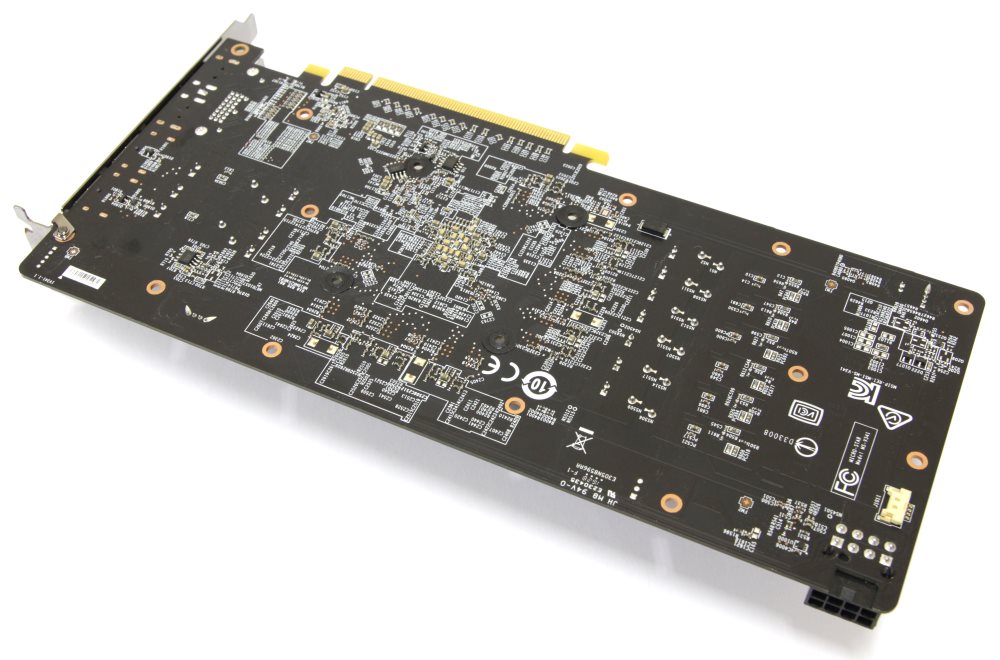

С обратной стороны устройства находится металлическая пластина. Основные ее функции – это защита от механических повреждений и обеспечение дополнительной жесткости конструкции.
Прежде чем ее демонтировать, необходимо сначала снять кулер. Это можно проделать сзади, открутив четыре подпружиненных винта. На одном из них мы можем видеть гарантийную наклейку.
Задняя пластина изготовлена из алюминиевого сплава и окрашена в черный цвет. В ней проделано несколько отверстий для того, чтобы воздух мог свободно поступать сквозь них.
С внутренней стороны наклеена прозрачная пленка, для обеспечения защиты от случайного замыкания. Сама пластина контактирует с поверхностью печатной платы четырьмя небольшими черными подушечками из мягкого пористого материала. Исходя из этого, можно сделать вывод, что никакое тепло ни от чего она не отводит, а служит только для защиты.
После демонтажа кулера посмотрим сначала на отпечаток термоинтерфейса на поверхности теплосъемной пластины.
Паста здесь очень густая, но на оригинальную не очень похожа, поскольку здесь все неровно. Как обычно, заменяю все это безобразие на Gelid GC-Extreme.
Сама система охлаждения носит все то же имя Twin Frozr VI.
Несмотря на то, что габариты у видеокарт MSI Gaming последнего поколения почти одинаковые и явно печатные платы подгоняют под размены кулеров, сами они различаются между собой.
Различия здесь не в принципе охлаждения, а в количестве трубок и возможно даже в количестве пластин-ребер. Мне показалось, что здесь радиатор похож на используемый в GTX 1060.

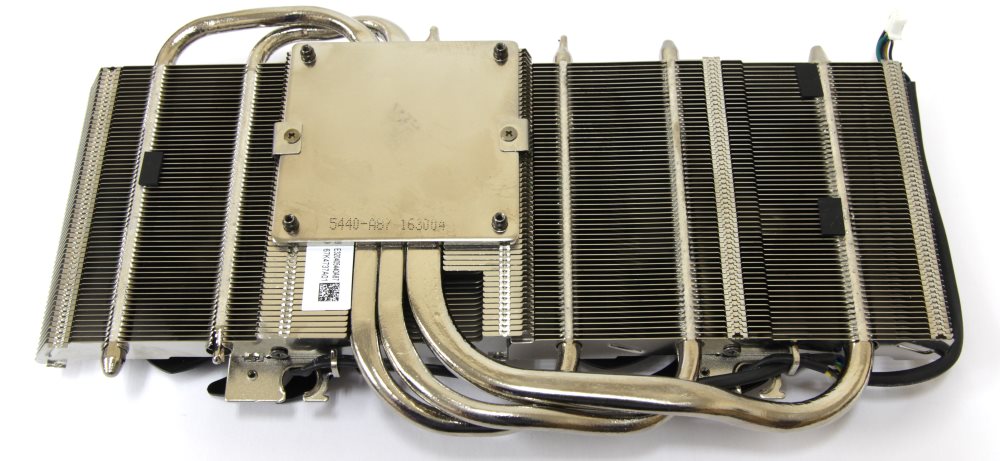

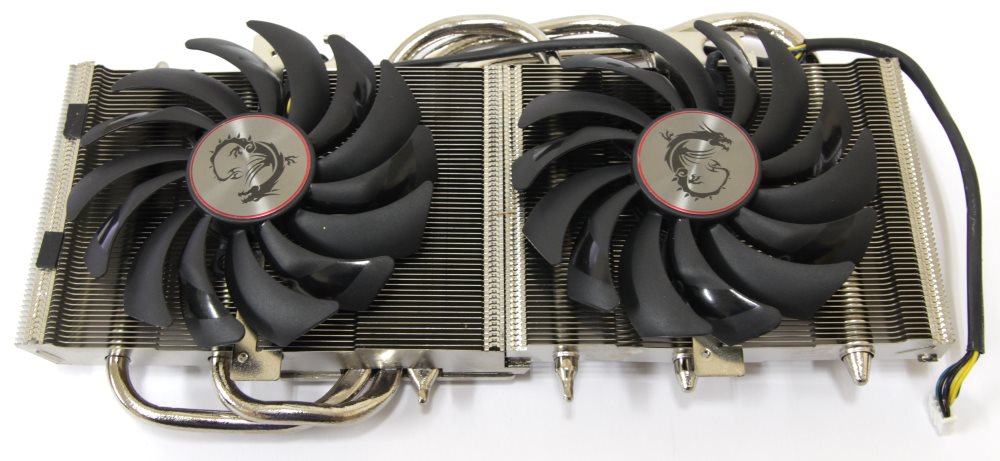

Чтобы понять, так ли это, посмотрим на радиатор MSI Radeon RX480 Gaming X.
Тепловых трубок здесь тоже всего три: две по 6 мм и одна 10 мм. В целом конструкция похожа, но мелкие отличия есть. Исходя из этого, можно предположить то, что производитель считает приблизительно одинаковым тепловыделение графических процессоров GTX1060 и RX480, хотя мне кажется, что это не так.
Конструкция привычная. Из основания выходят три тепловые трубки. Они расходятся вверх и вниз, далее они загибаются в стороны, а потом поворачивают обратно. На пути они пронизывают массив алюминиевых ребер. Все выполнено очень качественно, поскольку места всех соединений пропаяны.
Если внимательно присмотреться, то становится заметно, что радиаторов как бы два. Заметно, что слева и справа два независимых массива алюминиевых ребер. Сверху можно заметить небольшое углубление, образованное ребрами радиатора, в котором укрылись два вентилятора диаметром 100 мм.

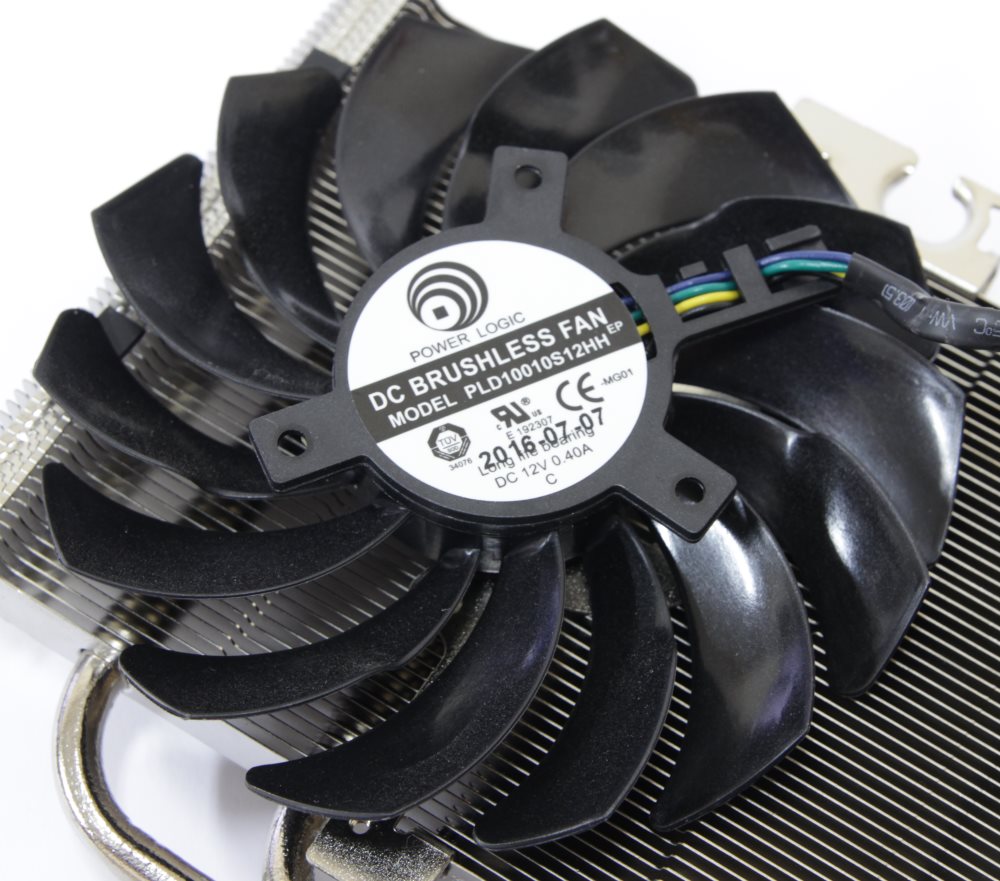

Что касается двигателя, то здесь используется модель Power Logic PLD10010S12HH. Я уже отмечал, что по сравнению с предыдущим поколением серии Gaming форма лопастей немного изменилась. Они стали более дугообразными, что позволило снизить шум на тех же оборотах.

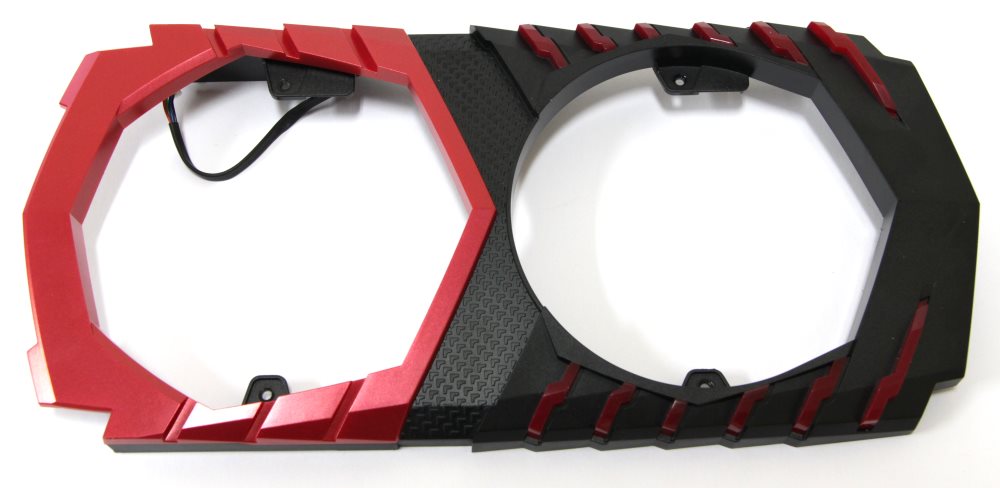

Сверху радиатор закрыт декоративным пластиковым кожухом, который состоит из множества элементов.

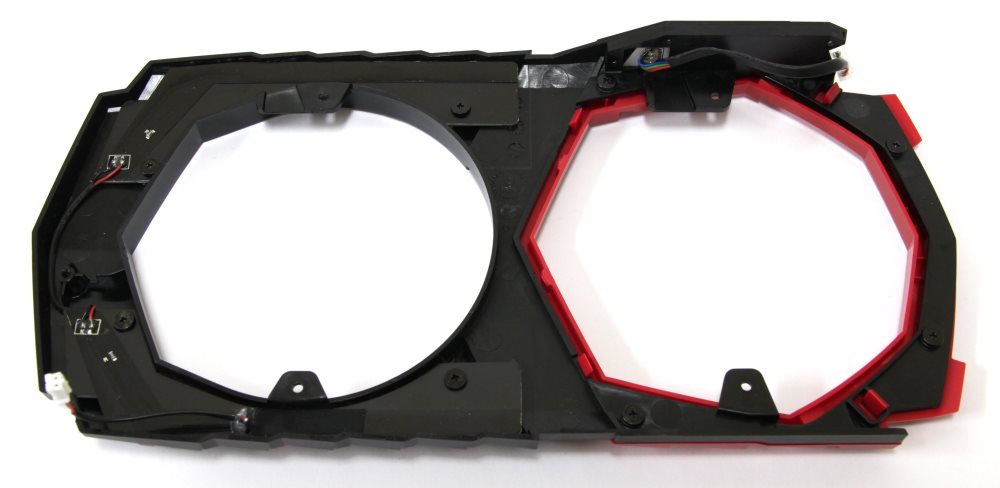

С обратной стороны мы видим, что изначально он черного цвета, а спереди прикреплена красная панель. Кроме этого, мы можем обнаружить красные полупрозрачные вставки на черной половине, где с обратной стороны приклеен модуль с несколькими светодиодами. Соответственно эти элементы светятся исключительно красным цветом, но зато можно настроить через программу Gaming APP различные эффекты мерцания.

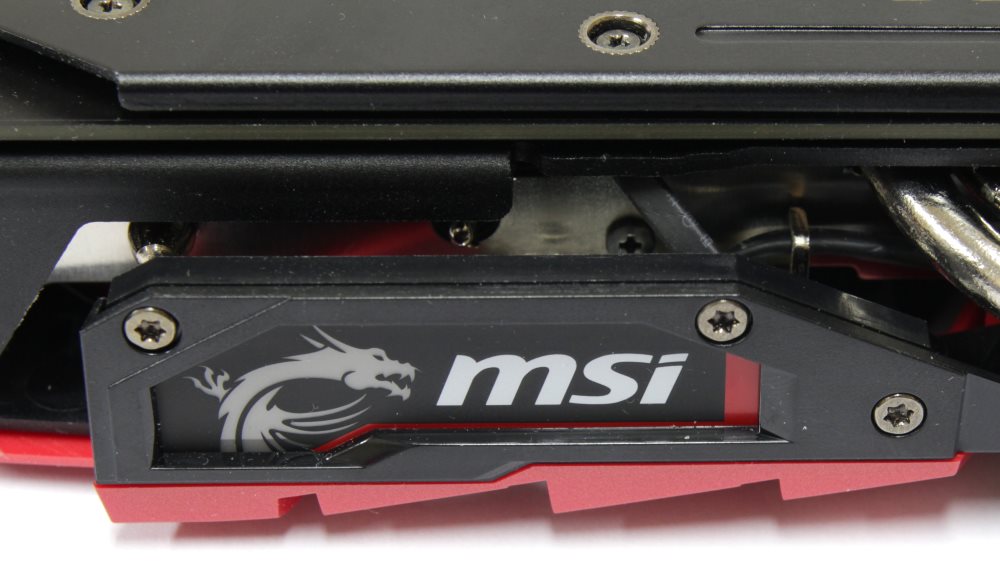

В верхней части находится еще один блок со светодиодами, который подсвечивает два логотипа всеми цветами радуги.

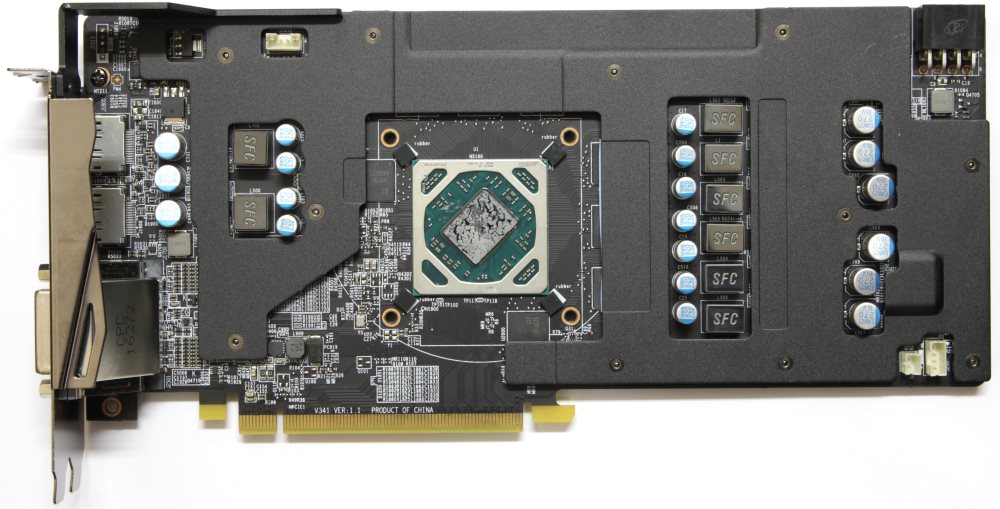

После демонтажа кулера, мы видим, что спереди плату тоже закрывает металлическая пластина.
Заднюю мы уже видели, а вот передняя также обеспечивает дополнительную жесткость конструкции, но помимо этого отводит тепло от микросхем памяти и транзисторов подсистемы питания.
Она также изготовлена из алюминиевого сплава и окрашена в черный цвет. Крепление осуществляется сзади при помощи нескольких винтов.
Пластина загибается и своим изогнутым кончиком крепится к задней панели двумя маленькими винтиками. После демонтажа всех элементов защиты и охлаждения видеокарта выглядит следующим образом.

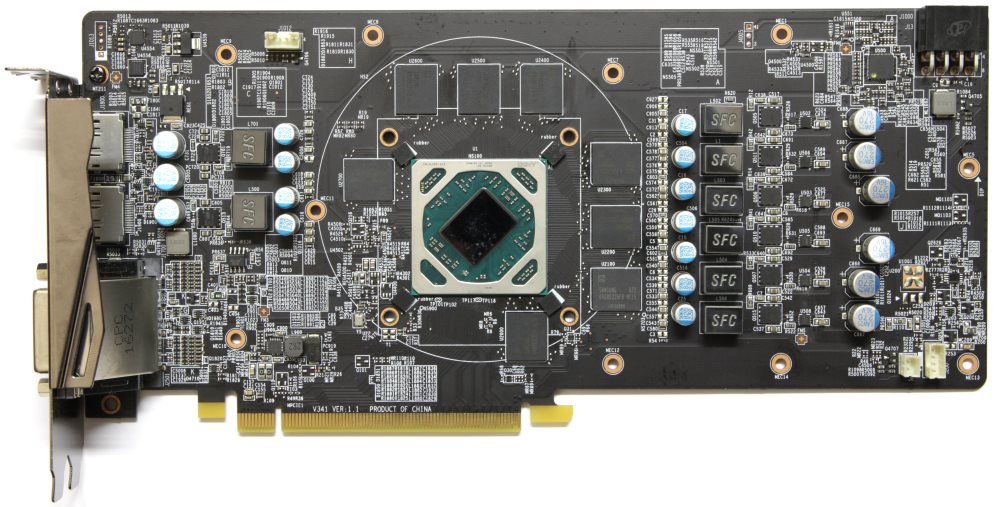

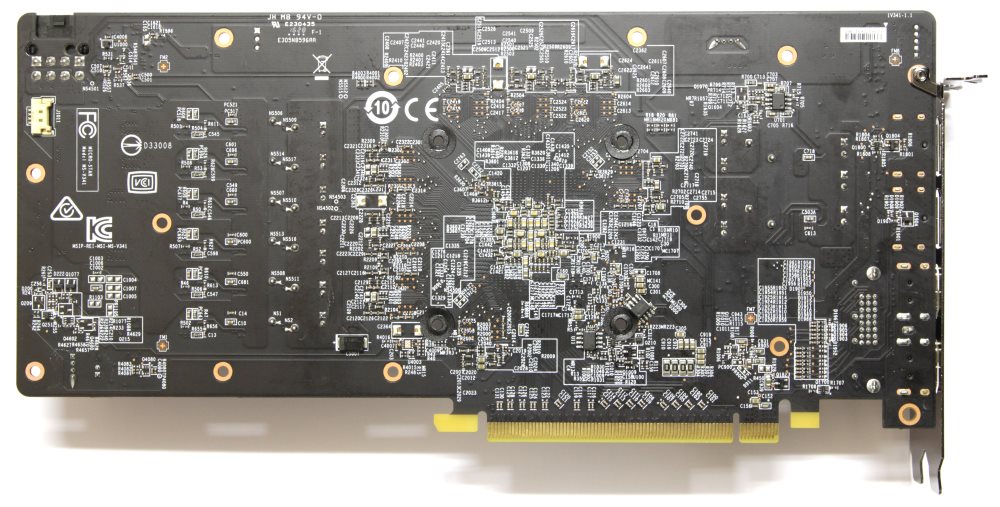

Перед нами, конечно же, не эталонный дизайн печатной платы. Текстолит темно-коричневого цвета, поверхность глянцевая. Нельзя сказать, что вся площадь перегружена элементами.
Давайте сравним с MSI GeForce GTX 1060 Gaming X.
Создается ощущение, что печатная плата RX480 сложнее и элементов здесь больше. Однако, это не совсем так. Печатная плата GTX1060 заметно выше и поэтому складывается ощущение, что ее огромная площадь пустует. Часть элементов на GTX1060 не распаяна и это тоже бросается в глаза.
Напрямую сравнивать карты бессмысленно. В данном случае перед нами разные архитектуры, поскольку графические процессоры абсолютно разные.

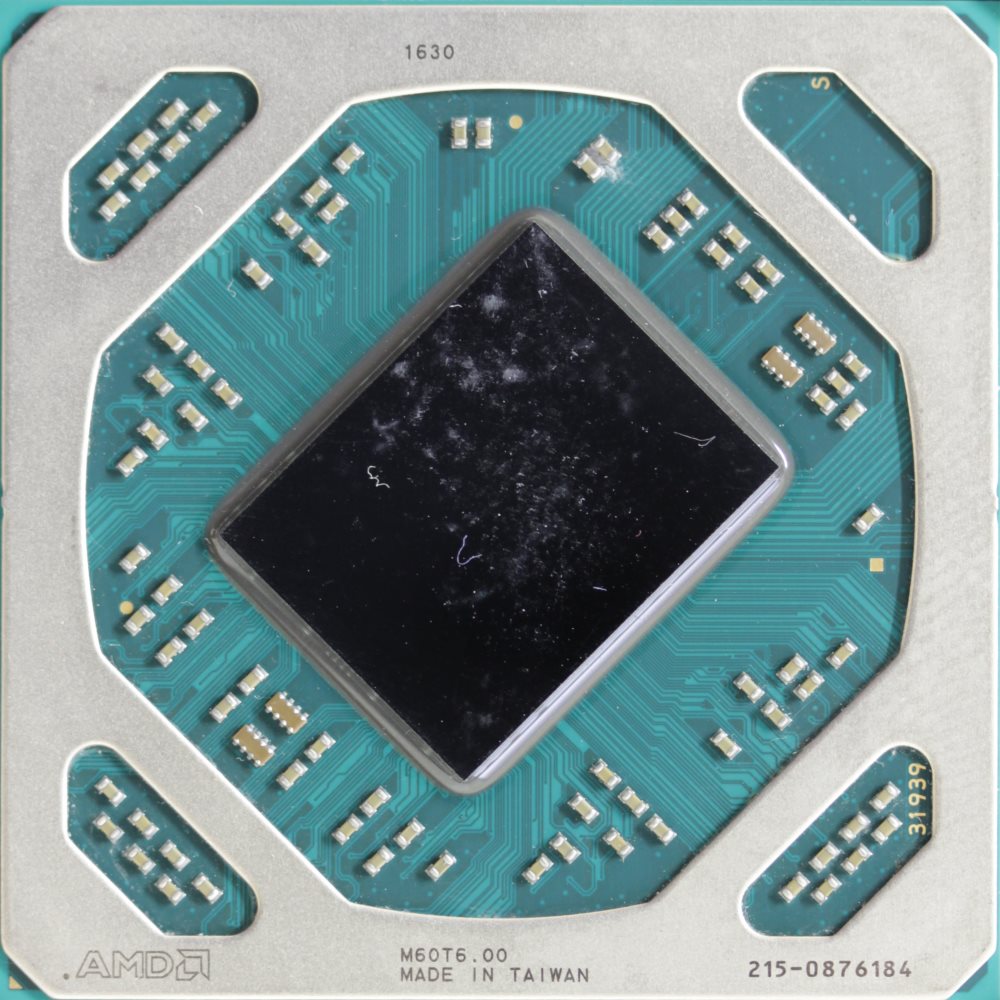

По центру распаян графический процессор Polaris 10 (Ellesmere). Он изготовлен на 30-й неделе 2016 года в Тайване.
Он повернут на 45 градусов относительно подложки. Рискну предположить, что при такой компоновке, использование систем охлаждения с технологией прямого контакта будет не очень эффективной.
По периметру предусмотрена специальная защитная рамка, однако, на мой взгляд, производителям стоит вернуться к теплораспределительным крышкам с припоем внутри. Понятно, что здесь вопрос унификации, поскольку очень часто такие же чипы устанавливаются и в ноутбуки.
Рядом с видеочипом распаяно восемь микросхем памяти типа GDDR5 производства компании Samsung.
Данные микросхемы без особого труда способны преодолеть барьер результирующей частоты в 8000 МГц. Вместе они образуют 256-ти разрядный интерфейс обмена данными, а их совокупный объем достигает 8 Гбайт, из чего можно сделать вывод, что сами микросхемы 8-ми гигабитные.

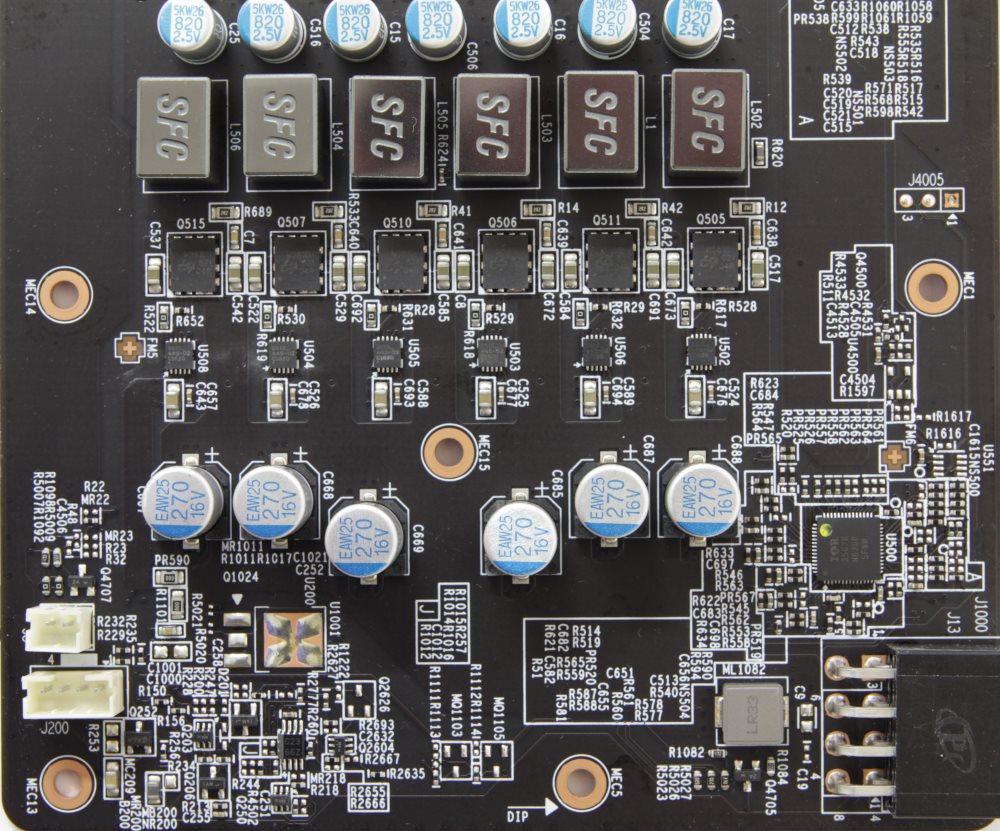

Подсистема питания выполнена по формуле 6+2+1 (GPU/МЕМ/PLL). Здесь ее разделили на две части. Слева две фазы памяти, справа шесть фаз питания ГП.

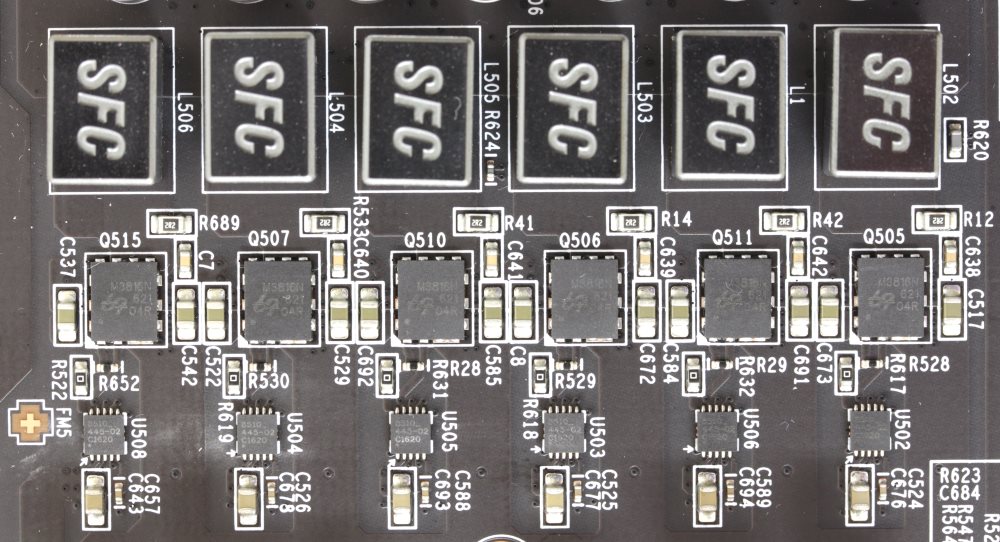

На каждую из шести фаз, питающих графический процессор, приходится по одной транзисторной сборке UbiQ Semiconductor M3816N. Рядом с каждой такой микросхемой распаяно по одному драйверу International Rectifier CHL8510.
В качестве основного ШИМ-контроллера здесь используется микросхема International Rectifier IR3567B, которая способна обеспечить 6+2 фазы.

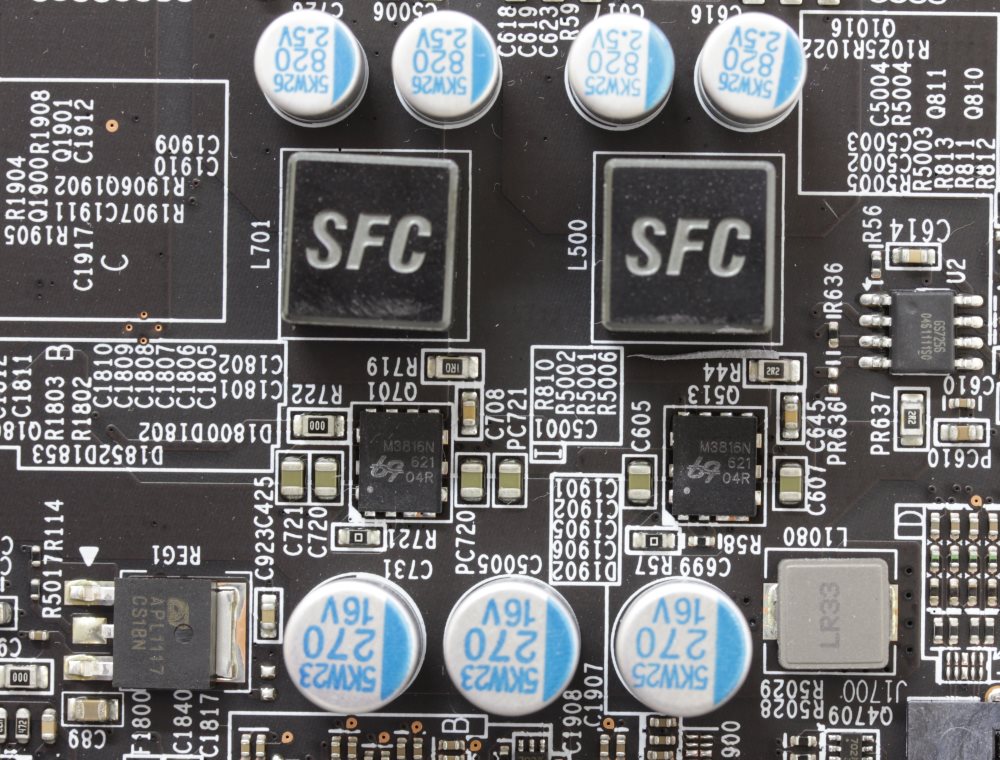

В левой части карты расположены две фазы памяти. Здесь также используются транзисторные сборки UbiQ Semiconductor M3816N.
На каждую фазу приходится по одной супер ферритовой катушке. Кроме этого здесь используются твердотельные конденсаторы. Дополнительное питание подается на видеокарту через единственный разъем 8-pin PCI-e.
На задней панели находятся следующие видеовыходы.
Аналоговых видеовыходов нет совсем, и теперь мониторы с интерфейсом D-Sub нельзя подключить даже через переходник.
Тестирование видеокарты MSI Radeon RX 480 Gaming X 8G проводилось на следующей конфигурации:
Все вентиляторы, включая встроенный в БП, при тестировании уровня шума отключались. Боковая стенка корпуса была открыта. Тестирование видеокарт всегда проводится на заводском термоинтерфейсе, и на этот раз исключения не произошло. Температура в помещении находилась на уровне 23°C, а шум составлял 27.6 дБ.
Мы уже познакомились с утилитой MSI Gaming APP при изучении видеокарты MSI GeForce GTX 1080 Gaming Z, поэтому не будем заострять внимание на ее работе, а сразу посмотрим, какие частоты зашиты в новинку в трех различных режимах.
По умолчанию установлен режим Gaming.
Далее следует OC.
Затем Silent.
Тестирование видеокарты проводилось в режиме Gaming, поскольку он установлен изначально, однако я не исключаю, что какому-либо покупателю может попасться модель, которая изначально находится в режиме OC. Как следствие, он может получить иные результаты.
Посмотрим теперь на работу системы охлаждения Twin Frozr VI, для чего я записал новое видео именно на MSI Radeon RX 480 Gaming X 8G.
Новый ролик был снят, поскольку архитектура другая и могли возникнуть какие-то нюансы. Например, здесь видно, что вентиляторы не останавливаются. Если на видеокартах с GPU Nvidia они останавливались практически сразу после запуска, то здесь мне пришлось сначала установить драйверы. Возможно, это просто особенность конкретного экземпляра.
Пора переходить к тестированию. Процессор снова был разогнан до 4.8 ГГц, чтобы можно было корректно сравнивать результаты с полученными при обзоре MSI GeForce GTX 1060 Gaming X.
В режиме простоя частоты графического процессора и видеопамяти падают до минимальных значений, а вентиляторы полностью останавливаются и начинают свою активную деятельность где-то с 57°C.
Пока дело еще не дошло до разгона, возникла мысль посмотреть, как обстоят дела в тестовом пакете, использующем новый API DX12. Это 3DMark Time Spy.
Если вспомнить статью о MSI GeForce GTX 1060 Gaming X, то там были получены почти такие же результаты.
Теперь перейдем к обычному тестированию видеокарты и начнем с режима тяжелой нагрузки. Для этого запускаем обновленное приложение MSI Kombustor.
Нужно подождать подольше, пока модель как следует прогреется, и уже потом смотреть на результаты. Они немного настораживают. На первый взгляд перед нами не Boost, а антиBoost, ведь частота опускается ниже заявленной. Может такое быть в игровых приложениях? Допускаю, в сложных сценах, где будет высокий уровень нагрузки, частота действительно просядет, но для этого нужны отдельные и длительные тесты.
Здесь же был подмечен еще один грустный момент. Несмотря на то, что вентиляторы такие же, как на MSI GeForce GTX 1060 Gaming X, алгоритм работы другой. Проще говоря, от системы охлаждения шума больше. Внимательно посмотрим на эту картинку.
Показателю 36% скорости вентилятора соответствует значение 908 об/мин. А теперь снова посмотрите на картинку немного выше. Вот и весь секрет: 35% соответствует 1396 об/мин. Разница почти в 500 об/мин и не услышать ее просто невозможно.
Теперь пора переходить к тестовому приложению Unigine Heaven 4.0, которое хоть отдаленно напоминает компьютерную игру.
В данном случае видеокарта работает на заявленной частоте. Однако радоваться еще рано, поскольку в этой же дисциплине MSI GeForce GTX 1060 Gaming X быстрее, тише и холоднее.
Как и в предыдущем тестировании, предустановку Extreme теперь немного изменим и попробуем снизить сглаживание до 2х, а разрешение увеличить до 2560 х 1440.
До 4K еще далеко, а средний FPS уже нельзя назвать комфортным. Да и температура возросла.
Пора переходить к разгону. Проанализировав ситуацию с этими графическими процессорами, я понял, что их предел в районе 1500 МГц. Этот результат считается хорошим, и мы будем пытаться его получить. Но боюсь, в тестовом пакете MSI Kombustor это будет сделать невозможно, поскольку видеокарта там работает ниже заявленной частоты. В итоге 1500 МГц взять не удалось, только 1450 МГц, что тоже неплохо.
После изучения мониторинга энергопотребления выяснилось, что рекомендованного блока питания мощностью 500 Вт будет маловато, особенно если еще и процессор разогнан до 4.8 ГГц.
В автоматическом режиме видеокарта раскрутила вентиляторы практически до 100%. Возможно, перед нами конкретная недоработка программного обеспечения, иначе объяснить такое сложно. Теперь попробуем с такими же настройками запустить Unigine Heaven 4.0.
Хороший результат, но система охлаждения Twin Frozr VI балансирует на грани. Почему? Запустим повторно то же самое, но в разрешении 2560 х 1440.
Все. В который уже раз MSI Radeon RX 480 Gaming X 8G в автоматическом режиме дошла почти до 100% оборотов. Видимо, потенциальным покупателям придется задуматься об ограничении скорости вращения крыльчаток.
Остается лишь привести график зависимости температуры от скорости вращения вентиляторов.
В целом у MSI получилась очень неплохая видеокарта с приличным уровнем производительности, а большой объем видеопамяти делает ее перспективнее по сравнению с решениями с меньшим объемом. Можно ли играть в разрешении 4K? Да, но только в не очень требовательные игры, хотя я бы не сказал, что это разрешение стало массовым. Впрочем, этого же не обеспечивают и конкуренты в виде GeForce GTX 980 и GTX 1060.
С другой стороны, высокое разрешение подойдет для VR технологий, которые поддерживаются данной видеокартой. И поскольку там необходимо строить кадр для каждого глаза отдельно, такой объем памяти может оказаться кстати. К плюсам MSI Radeon RX 480 Gaming X 8G добавим и поддержку фирменной технологии AMD Freesync, интерфейсов API DX12 и Vulkan. Нельзя сказать, что все эти решения сейчас активно используются, но свои пользователи у них есть.
В остальном перед нами относительно тихая модель с хорошим разгоном. А для переключения разных режимов работы необходимо скачать и установить утилиту MSI Gaming APP. К слову, при покупке стоит помнить о том, что у новинки, как и у конкурентов, нет поддержки аналоговых интерфейсов. Только цифра, но к этому пора бы уже привыкнуть.
Что касается недостатков, то обнаружить их не удалось. Единственное, что смущает меня во всех версиях серии Gaming последнего поколения – габариты. Техпроцесс уменьшается, энергопотребление падает, память уже пытается перебраться на одну подложку с графическим процессором (HBM), а размеры растут как на дрожжах. Но, возможно, это такой современный тренд, поскольку представители линейки ASUS Strix тоже не могут похвастать компактностью.
