Обычно КПД – далеко не первый показатель, на который обращают внимание российские покупатели при выборе блока питания. В наших реалиях экономия нескольких киловатт в месяц погоды не делает, так что на различных «околокомпьютерных» форумах часто можно встретить мнение, что переплата за наклейку 80 Plus будет окупаться очень долго (особенно сейчас – после значительного роста цен на комплектующие).
В этом есть доля истины, однако нужно учитывать, что сертификаты 80 Plus это не только мерило эффективности преобразования энергии. От их наличия (и уровня – Bronze, Silver, Gold, Platinum) напрямую зависят и другие характеристики БП: уровень шума (КПД определяет тепловыделение устройства под нагрузкой), надежность (эффективный преобразователь просто невозможно построить, используя устаревшие схемы и низкокачественную элементную базу) и даже реальные мощностные характеристики (при сертификации блок испытывается при 100% нагрузке). Таким образом, сертификат можно расценивать как наглядный показатель общего совершенства конструкции.
Неудивительно, что к новым моделям SilverStone Strider Titanium приковано внимание многих ценителей качественного «железа». Стандарт 80 Plus Titanium предписывает следующие уровни КПД в зависимости от нагрузки:
Для сравнения можно привести те же значения для 80 Plus Platinum – 90% - 94% - 91%, и для 80 Plus Gold – 88% - 92% - 88%. На первый взгляд отличия не столь уж велики, однако стоит учесть, каким трудом дается каждый процент при приближении к отметке «100». Для наглядности: тепловыделение (на которое приходится основная часть потерь энергии) у моделей с КПД 92% и 96% различается вдвое!
Еще один важный момент: уже при нагрузке 10% от максимальной устройство с «титановым» сертификатом должно обеспечивать КПД не менее 90% (для «золота» и «платины» такого требования нет). В ходе тестирований мы не раз отмечали, что даже высококлассные модели ведущих производителей зачастую «просыпаются» лишь при нагрузке 150-200 Вт.
Напомню, что первый БП, который смог пройти сертификацию по этому стандарту, был представлен в 2012 году (причем для его создания потребовалось сотрудничество двух крупных производителей – Dell и Delta Electronics). После этого о скором выпуске новых флагманов заявили многие компании, однако постепенно их порыв сошел на нет (это дорогостоящая и сложная разработка), так что большинство представленных «титановых» блоков так и остались в статусе выставочных прототипов.
В результате до недавнего времени в продаже можно было найти буквально две-три модели с этим сертификатом (на российском рынке их предлагают только Corsair и Seasonic). Так что новая линейка SilverStone может значительно изменить расклад сил в сегменте высококлассных БП.
В серию входят устройства мощностью 600 Вт (ST60F-Ti), 700 Вт (ST70F-Ti) и 800 Вт (ST80F-Ti). В рамках очередного тестирования, проводимого по массовой методике, мы познакомимся с двумя старшими моделями.
Сразу же отмечу, что внешние отличия между 700-ваттным и 800-ваттным блоками фактически отсутствуют. То же касается упаковки и комплектации. Чтобы не утомлять читателей бесконечными повторами, в дальнейшем две модели рассматриваются параллельно.
Участники обзора поставляются в картонных коробках средних размеров (350 х 210 х 130 мм), оформленных в традиционной для SilverStone манере.
Основной цвет, используемый дизайнерами – серый (или лучше сказать «титановый» – подразумевается именно это), так что коробки выглядят очень скромно, особенно если учитывать, что перед нами дорогостоящие флагманские устройства.
Зато с информативностью у SilverStone, как обычно, все в порядке. Производитель приводит подробное описание блока с выделением его ключевых особенностей, несколько фотографий и графиков, таблицу мощностных характеристик и перечень разъемов с указанием длины всех шнуров.
Надежность упаковки также можно считать образцовой. Корпус БП помещен в массивную форму из мягкого пенопропилена (на снимке ее верхняя часть снята), шнуры и элементы комплекта поставки сложены в отдельную коробочку.
В комплект поставки входят кабель питания, две инструкции, два комплекта крепежных винтов, а также пластиковые и матерчатые стяжки для фиксации шнуров при сборке системы.
Отдельно отмечу аксессуар, который не встречался нам при рассмотрении БП других производителей – это противопылевой фильтр с магнитной рамкой. Для установки его достаточно приложить к корпусу БП.
Предусмотрены и отверстия для крепежных винтов (при необходимости фильтр можно использовать в обычном «корпусном» варианте), типоразмер – 140 х 140 мм.
Итак, оба блока питания надежно упакованы и укомплектованы всем необходимым для установки и эксплуатации. Никаких различий между двумя моделями на этом этапе осмотра отмечено не было.
Интересно, что скромно у SilverStone выглядят не только коробки, сами устройства также отличаются очень сдержанным внешним видом – никакой подсветки, ярких наклеек и прочих украшений. Очевидно, производитель стремится подчеркнуть, что это «серьезное железо», которое не нуждается в саморекламе.
При беглом осмотре можно отметить съемную решетку вентилятора (этот элемент конструкции здорово упрощает чистку БП от пыли) и характерную для многих дорогостоящих блоков серую окраску с «шершавой» текстурой.
Габариты обоих блоков – 149 х 149 мм х 86 мм. В сравнении со стандартными ATX-моделями длина корпуса увеличена всего на 10 мм (производитель отдельно подчеркивает, что устройства линейки Strider Titanium – самые компактные блоки c сертификатом 80 Plus Titanium).
Все модели семейства выполнены по полностью модульной схеме: отключаемыми являются все кабели, в том числе основные – с разъемами Mainboard и CPU.
Высокий класс БП подчеркивается вниманием производителя к мелочам: все разъемы подписаны и закрыты специальными крышечками-заглушками.
С другой стороны, недоумение вызывает отсутствие обычной кнопки «вкл/выкл». Что подвигло SilverStone отказаться от этого полезного элемента конструкции, непонятно (неужели экономия места в корпусе БП?), но факт остается фактом – при необходимости срочно обесточить компьютер пользователю придется «дедовским методом» дергать вилку из розетки.
Большинство высококлассных БП, побывавших в нашей лаборатории, оснащены 135/140 мм вентиляторами. В отличие от них, Strider Titanium снабжен обычной 120 мм вертушкой.
Впрочем, ничего криминального тут нет. Забегая вперед, сообщу, что оба БП работают очень тихо (при таком КПД тепловыделение оказывается совсем невелико даже в тяжелых режимах). К тому же использование 120 мм вентилятора позволило ограничить размеры корпуса.
Маркировка вертушки – HA1225H12F, в конструкции используется надежный и тихий гидродинамический подшипник (к сожалению, ресурс не указывается, но он определенно высок).

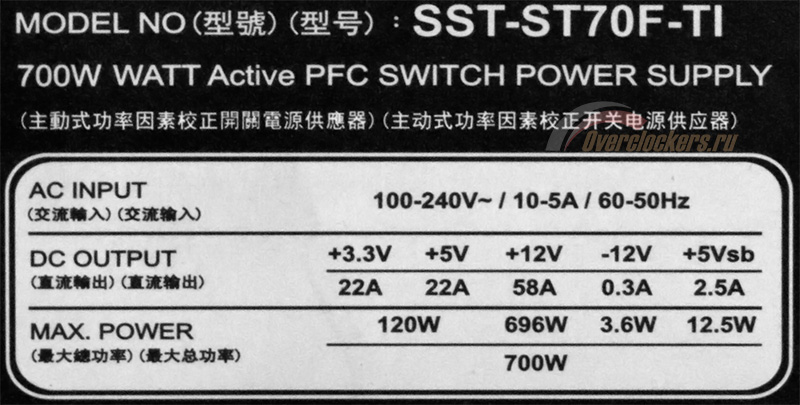

Теперь рассмотрим мощностные характеристики. И вновь два БП оказываются почти идентичны – вся разница только в нагрузочной способности линии 12 В.
У 700-ваттного блока по этому каналу можно подать до 696 Вт мощности (сила тока 58 А, это 99.4% от заявленного номинала модели),…
… а у 800-ваттного – 792 Вт (66 А, 99.0%). В обоих случаях показатель почти точно совпадает с заявленной мощностью БП. Сила тока на линиях 3.3 В и 5 В может достигать 22 А, в сумме по этим каналам можно подать до 120 Вт мощности.
700-ваттная и 800-ваттная модели оснащены одинаковыми наборами разъемов. Это неудивительно, ведь область применения БП этих мощностных групп совпадает: производительные игровые системы с одной или двумя видеокартами высокого класса. Ну а конструкторов SilverStone можно похвалить за то, что они не стали специально урезать функциональность младшей модели (этот прием используют многие производители для повышения привлекательности более дорогих блоков).
Все шнуры выполнены в виде плоских шлейфов без дополнительной оплетки (такие кабели легко сгибаются и меньше препятствуют движению воздуха в корпусе ПК).
Блоки снабжены составными коннекторами ATX Mainboard 20+4-pin и CPU 4+4-pin. Причем для питания процессора предусмотрено сразу два разъема (они смонтированы на шнурах разной длины – 550 и 750 мм). А это значит, что Strider Titanium можно использовать в связке с материнскими платами для экстремального «азотного» разгона или в двухпроцессорных системах.
Для питания видеокарт предлагается использовать четыре разъема PCI-e 6+2-pin (размещены на отдельных шнурах длиной 550 мм). Это оптимальный набор для блоков данных мощностных категорий – Strider Titanium можно использовать в системах с парой производительных видеокарт.
За питание периферии отвечают двенадцать разъемов SATA и три Molex (отличный набор, которого с запасом хватит для любого домашнего ПК).
Также в комплект поставки входит переходник Molex -> Floppy (его длина составляет 150 мм).
Итак, оба блока питания производят отличное впечатление благодаря полностью модульной конструкции, компактным размерам (в сравнении с большинством моделей сходного класса), богатому набору разъемов и высочайшим заявленным характеристикам. Единственный спорный момент – отсутствие кнопки отключения питания. Перейдем к тестовому разделу и оценим, как устройства покажут себя на практике.
| Наименование модели | SilverStone Strider Titanium ST70F-Ti |
SilverStone Strider Titanium ST80F-Ti |
| OEM-производитель | Enhance Electronics | Enhance Electronics |
| Заявленная мощность, Вт | 700 | 800 |
| Нагрузочная способность линии 12 В, Вт | 696 | 792 |
| Отношение нагрузочной способности линии 12 В к общей мощности блока, % | 99.4 | 99.0 |
| Заявленный класс эффективности (сертификат) | 80 Plus Titanium | 80 Plus Titanium |
| Габариты, мм | 149 х 149 х 86 (+10 мм) |
149 х 149 х 86 (+10 мм) |
| Типоразмер вентилятора | 120 х 25 | 120 х 25 |
| Модульная конструкция | Да (полностью) | Да (полностью) |
| Разъемы | 20+4-pin Mainboard; 2 х 4+4-pin CPU; 4 х 6+2-pin PCIe; 2 х 6-pin PCIe; 12 х SATA; 3 х Molex; 1 х Floppy (с помощью переходника) |
20+4-pin Mainboard; 2 х 4+4-pin CPU; 4 х 6+2-pin PCIe; 2 х 6-pin PCIe; 12 х SATA; 3 х Molex; 1 х Floppy (с помощью переходника) |
| Длина шнуров, мм | 600 (Mainboard); 550/750 (CPU); 550 (PCIe); 1050 (SATA); 850 (Molex) |
600 (Mainboard); 550/750 (CPU); 550 (PCIe); 1050 (SATA); 850 (Molex) |
Программное обеспечение:
Методика тестирования рассматривалась ранее и приводится в отдельном материале.
Благодаря мощной линии 12 В SilverStone ST70F-Ti отработал всю программу тестирования с нагрузкой до 700 Вт (отмечу, что блок может работать и при потреблении 750 Вт, но это недокументированный режим, на который не распространяются условия гарантии). Отличный результат.
SilverStone ST70F-TiСамый любопытный показатель – конечно же, КПД. Что ж, цифры на самом деле поразительные – в большинстве режимов со средней нагрузкой зафиксированы значения 94-95%.
Отмечу, что при тестировании блоков питания по нашей методике (с использованием реальной системы, а не специального нагрузочного стенда) КПД обычно оказывается чуть ниже заявленного производителем – приблизительно на 1%. Так что у нас нет никаких причин сомневаться в том, что блок соответствует требованиям стандарта: ST70F-Ti заметно превосходит устройства с сертификатом 80 Plus Platinum, изученные в тех же условиях.
SilverStone ST70F-TiС качеством стабилизации ситуация интересная. Напряжение на линии 12 В оказалось чуть занижено, однако это не недостаток конструкции, а скорее особенность настройки стабилизатора. Обратите внимание, что разница напряжений, полученных при минимальной и максимальной нагрузке, составляет всего 0.09 В.
SilverStone ST70F-TiВентилятор блока питания стабильно вращается со скоростью ~700 об/мин. Добиться небольшого увеличения показателя (до 800 об/мин) удалось лишь при максимальной нагрузке.
SilverStone ST70F-TiНевысокая скорость вращения крыльчатки благотворно сказывается на шумовых характеристиках. Независимо от нагрузки SilverStone ST70F-Ti издает лишь тихий шелест – причем чтобы расслышать его, необходимо расположиться вплотную к тестовому стенду. В абсолютном большинстве систем блок питания будет совершенно незаметен на слух.
800-ваттная модель также без малейших проблем справилась с максимальной нагрузкой (как и в предыдущем случае, отмечу, что в течение короткого времени блок способен работать и при потреблении 850 Вт).
SilverStone ST80F-TiПо показателю КПД ST70F-Ti и ST80F-Ti практически равноценны (близка и общая форма графиков). Максимум в этом случае составляет 95%, минимум – 91%.
SilverStone ST80F-TiПосле тестирования младшей модели было интересно проверить, является ли небольшая просадка напряжения на линии 12 В особенностью конкретного экземпляра блока. Выяснилось, что у SilverStone ST80F-Ti стабилизатор настроен аналогично (небольшое занижение показателя, с ростом нагрузки напряжение изменяется незначительно).
SilverStone ST80F-TiОбороты вентилятора, как и в предыдущем случае, составляют около 700 об/мин. Единственное отличие – мне не удалось добиться роста оборотов даже при максимальной нагрузке.
SilverStone ST80F-TiСовпадают и шумовые характеристики. Шелест вертушки почти невозможно расслышать даже с близкого расстояния.
Что ж, обе модели смогли продемонстрировать отличные результаты. Давайте сравним продукты SilverStone с устройствами сходной мощности.
В списке протестированных по массовой методике 700-ваттных блоков представлены в основном модели среднего класса. Очевидно, что они не смогут на равных побороться с ST70F-Ti, однако такое сравнение представляет большой интерес, поскольку позволяет сопоставить возможности дорогостоящего флагмана и «среднестатистических» блоков, которые используются в большинстве игровых систем.
Минимальная нагрузка – 150 Вт.
КПД при нагрузке 150 ВтПри минимальной нагрузке ST70F-Ti выделяется на общем фоне за счет высочайшего КПД. А вот по шумовым характеристикам и качеству стабилизации в этом легком режиме блок выступил на равных с приличными моделями среднего класса. Увеличим нагрузку.
Средний уровень нагрузки – 350 Вт.
Преимущество по показателю КПД сохраняется. Уже в этом режиме ST70F-Ti начинает превосходить всех конкурентов по качеству стабилизации. При сравнении шумовых характеристик навязать борьбу продукту SilverStone удается качественным «бронзовым» БП Cougar, AeroCool и Zalman.
Высокая нагрузка – 600 Вт.
Этот режим раскрывает потенциал модели с сертификатом 80 Plus Titanium. Как и ожидалось, «титановый» БП превосходит конкурентов по всем параметрам. При нагрузке 700 Вт разница была бы еще более очевидной, однако абсолютное большинство 700-ваттных БП среднего класса просто не способны работать при таком уровне нагрузки.
Перед «восьмисоткой» ST80F-Ti было решено поставить более сложную задачу. Помимо устройств среднего класса на графиках приводятся результаты лучших моделей с сертификатами Gold и Platinum.
Минимальная нагрузка – 150 Вт.
КПД при нагрузке 150 ВтОбратите внимание, насколько ST80F-Ti обходит «золотые» и «платиновые» модели по показателю КПД при низкой нагрузке. Напомню, что стандарт 80 Plus Titanium предусматривает КПД не менее 90% уже при потреблении на уровне 10% от номинала блока. По шумовым характеристикам в этом сравнении лидируют устройства с полупассивной системой охлаждения.
Средний уровень нагрузки – 500 Вт.
КПД при нагрузке 500 ВтПо показателю КПД в «удобном» режиме со средней нагрузкой ST80F-Ti превосходит «платиновые» модели на 2-3%. Качество стабилизации оказалось высоким у всех участников теста, ну а по шумовым характеристикам преимущество по прежнему у решений с полупассивными СО (правда, их количество уменьшилось до трех).
Высокая нагрузка – 750 Вт.
КПД при нагрузке 750 ВтВыше неоднократно подчеркивалось, насколько близки оказались 700-ваттная и 800-ваттная модели линейки Strider Titanium и по внешнему виду, и по полученным результатам. Вся разница в мощности. Неудивительно, что списки плюсов и минусов этих БП тоже получились одинаковыми.
Плюсы:
Минусы:
Может не устроить:
Плюсы:
Минусы:
Может не устроить:
Нужны ли здесь какие-либо комментарии? Модели линейки Strider Titanium очень близко подошли к понятию идеального блока питания. Честная мощность, отличные шумовые характеристики, высочайший КПД, полностью модульная конструкция и большое количество разъемов – выискивать недостатки тут приходится чуть ли не под микроскопом.
Пожалуй, единственное, что можно посоветовать производителю – снабдить «титановые» модели полупассивной системой охлаждения. При таком высоком КПД блоки смогут в большинстве случаев работать совершенно бесшумно, что дополнительно улучшит шумовые характеристики и позволит привлечь внимание любителей «сверхтихих» безвентиляторных систем.
Напоследок отмечу, что выбор между 700-ваттным и 800-ваттным блоками зависит только от «прожорливости» вашей системы. Класс этих моделей настолько высок, что им совершенно не нужен запас мощности, так что переплачивать за 800-ваттный БП стоит только при настоящей необходимости подать более 700 Вт.
