С наступлением первых летних дней завершилась выставка Computex 2016, на которой каждый мог найти что-то интересное. Лично меня порадовал анонс видеокарты GeForce GTX 1080, пусть он и состоялся еще до нее. А вот новое поколение процессоров Intel, предназначенное для платформы LGA 2011-3, не впечатлило и оставило спорное ощущение.
Эти новые решения в свою очередь стимулируют выпуск новых комплектующих, но большинство из них получило схожую черту – подсветку RGB. Возникает такое чувство, что ее используют все, кому не лень. С одной стороны, нельзя сказать, что это плохо, такая тенденция достаточно интересна. С другой – эту подсветку выдают за самое важное, если не основное достоинство материнской платы или видеокарты, забывая рассказать о системе охлаждения, возможностях разгона, подсистеме питания и прочем. И то, что должно быть на первом месте, задвигается на второй план, а это неправильно.
Возможно, некоторые читатели удивленно спросят, с чего вдруг человек, занимающийся моддингом, столь неоднозначно относится к новой тенденции? Да потому, что это маркетинг, который приучает пользователя выбирать не головой, а глазами, что опять же неправильно. Раньше при подборе компонентов для проекта моддер выбирал материнскую плату под цвет своей задумки, к примеру, черно-красный или бело-черный – ASUS, оранжевый – Gigabyte, и так далее. А сейчас в ассортименте каждого производителя одни и те же цветовые решения, одна и та же RGB подсветка. На первый взгляд нам предоставляют возможность выбора, но это лишь иллюзия. Да и сам процесс подбора становится уже не столь интересным.
Отчасти с моддингом связана и тема нынешнего обзора. Его героями стали два «моноблока» для материнской платы, которую при всем желании не назовешь новинкой, но при этом в функциональности она не проигрывает современным аналогам. Это ASUS Maximus VII Impact, на базе которой можно собрать производительную систему, не уступающую схожей на Intel Z170, да еще и дешевле.
Но главный герой у нас будет один – Bitspower AIZ97M7IITX Nickel Plated (Bitspower BP-WBAIZ97M7IITXNPAC-RD). Ну а компанию ему составит уже известный вам по проекту «coreROG» fullboard EK-FB ASUS M6I Acetal+Nickel, который подходит не только для седьмой версии Maximus Impact, но и для шестой. Основной же темой станет противостояние брендов Bitspower и EKWB.
Пожалуй, начнем с «моноблока» Bitspower как главного виновника обзора.
Модель Bitspower поставляется в черной коробке небольших размеров без каких-либо ярких отличительных обозначений и описания характеристик. Просто логотип и название компании Bitspower, плюс наклейка с моделью продукта.
Все бережно запаковано в индивидуальные пакеты.
Комплект поставки включает все необходимое для установки «моноблока» и еще немного бонусов:
В него входит:
Достав из коробки данный «моноблок», я будто влюбился в него. Жаль, фотографии не передают всей красоты и уникальности, которые видно в реальности. Конечно, все субъективно, но это именно та штука, что я искал для проекта «StarWars», о последнем в другой статье.
В компании Bitspower сделали довольно массивный «моноблок», который является практически монолитным куском металла, закрытым акриловой крышкой.
Его габариты – 151.6 x 131.6 x 43.05 мм. Он состоит из медного основания, акриловой крышки, уплотнительной резинки и двух алюминиевых модулей для охлаждения контроллеров и подсистемы питания.
Медная пластина охлаждает процессор, чипсет и пару контроллеров. А алюминиевые модули отвечают за отвод тепла от подсистемы питания и микросхемы KeyBoot.
Модули привинчиваются винтами к медному основанию.
Теперь о контактной поверхности. Когда я перевернул «моноблок», в глаза бросилось зеркальное обилие никелированной меди и (стоит отметить!) отсутствие какого-либо выступа под CPU.
Чуть ниже находится крупный квадрат, предназначенный для контакта с чипсетом материнской платы.
А на одном из боков присутствует медный выступ для контакта с контроллерами и дополнительный алюминиевый модуль для контакта с микросхемой iROG.
Второй алюминиевый модуль — это двухуровневый радиатор подсистемы питания
Медное основание отличается высоким уровнем качества обработки, отражение в нем как в зеркале.
Откручиваем десять винтов M4 с восьмигранником 2.5 мм и разбираем «моноблок» на составные части.
Если открутить от медного пласта основания алюминиевые модули, можно рассмотреть все элементы по отдельности.
Самый крошечный элемент, участвующий в охлаждении – небольшой радиатор, который охлаждает микросхему iROG (слева от процессорного разъема). Он крепится к конструкции на пару винтов.
Качество обработки выше всяких похвал. Правда, лично мне непонятно, почему не используется медь, хотя на данном элементе можно и сэкономить.
Второй алюминиевый съемный радиатор гораздо большего размера, поскольку должен охлаждать восемь фаз питания. Он получил привычное для радиатора VRM двухуровневое основание и крепится к медному основанию на три винта.
К качеству обработки нет никаких претензий, оно на высоте. Разве что опять вызывает недоумение примененный материал, что ставит под подозрение эффективность конструкции. На мой взгляд, на данном элементе экономить не стоит, но в любом случае все станет понятно после теста.
И если говорить о съемных радиаторах и их соединении с медной пластиной, то смею предположить, что нанесение небольшого слоя термопасты могло бы улучшить показания температур. Это стоит обязательно проверить.
Теперь перейдем к самому интересному – большому медному пласту, который закрывает почти всю материнскую плату.
Данный водоблок в первую очередь отводит тепло от процессора, над которым и находится микроканальная структура, и дополнительно от чипсета и еще двух микросхем, находящихся рядом с процессорным разъемом.
Скажу пару слов о микросхемах. Первая это 035-A2 с логотипом «Republic of Gamers», она отвечает за автоматический разгон. Вторая – Nuvoton NCT6791D, которой принадлежит контроль над Super I/O, мониторинг температур, управление скоростью вентиляторов и PS/2-портом. Конечно, охлаждение этих элементов не обязательно, но лишним не будет.
Теперь о микроканальной структуре. Здесь можно наблюдать ряд каналов шириной 45 мм, а если говорить об их длине, то тут еще более впечатляющее значение 56.5 мм. Это сделано для эффективного охлаждения всей пластины без использования сложной разводки жидкости по «моноблоку». Надеюсь, это действительно будет эффективно.
Качество фрезеровки находится на высоком уровне, все аккуратно и ровно.
Если говорить о глубине каналов, то она равна ~3.5 мм, что очень хорошо. Стоит упомянуть, что толщина пластины равна 5 мм.
Теперь перейдем к установке, хотя к отпечаткам и ровности основания мы еще вернемся.
Для начала убираем с материнской платы все дополнительные съемные платы.
Снимаем штатную систему охлаждения, открутив четыре винта.
И приступаем к установке «моноблока». Термопрокладки толщиной 0.5 мм, что идут в комплекте, нужно расположить на подсистеме питания.
Кроме того, нужно отрезать три квадрата термопрокладок: два больших и один маленький. Они предназначены для микросхем 035-A2 с логотипом «Republic of Gamers», Nuvoton NCT6791D и iROG.
На процессор и набор системной логики наносим термопасту.
Устанавливаем «моноблок».
Фиксируем его винтами.
Ох уж эта Intel, совсем не дает полениться… Собственно, i7-4770k вырубился просто так, без каких-либо причин – включаю систему и получаю ошибку «00». Грустно, пусть и брал его еще до кризиса, и процессор был не самый удачный, но все равно жалко.
В качестве замены на нашей барахолке подобрал затычку Intel Pentium G3258. Мало того, что сам процессор юбилейный, так еще и вариант попался «боксовый». Есть поверье, что такие модели гонятся лучше и в целом удачнее, нежели простые OEM, но с моей точки зрения это выдумки. Я взял то, что было.
И эта двухъядерная модель оказалась обладательницей вогнутой крышки. Черт меня дернул снять «моноблок» и посмотреть, как можно видеть, отпечаток впечатляет.
Я даже не стал его проверять и сразу схватился за тиски.
Рецепт прост: тиски, фен, ЦП и спокойствие. Зажимаем процессор, греем одну-две минуты крышку феном, немного затягиваем тиски без фанатизма…
… «и она готова ко всему». В общем, дольше тиски искал.
Для тех читателей, которым данная процедура интересна, приложу ссылку на мой первый опыт снятия крышки в виде статьи на ПС. Там все описано подробно с применением ЖМ.
Тут же я на скорую руку выровняю поверхность крышки. Берем мелкую наждачную бумагу (у меня под рукой была только старая из статьи о стачивании крышки) и стекло или зеркало в качестве ровной поверхности. Укладываем все, кладем бумагу и равняем.
Вот поэтапно снимки этой самой впадины.
После выравнивания можно отполировать крышку. Затем убираем старый термоинтерфейс и герметик, наносим на кристалл термопасту или ЖМ.
Я решил использовать не привычную Arctic Cooling MX-4, а разработку нашего отечественного энтузиаста – термоинтерфейс FV. Совсем скоро данный продукт поучаствует в большом тестировании термопаст.
Второй участник — это модель известной словенской компании EKWB. «Моноблок» EK-FB ASUS M6I Acetal+Nickel универсален, поскольку подходит сразу к двум материнским платам – ASUS Maximus VII Impact и ASUS Maximus VI Impact. Ранее он использовался мною в проекте «coreROG», так что рассказ о нем будет кратким
Продукты ЕК всегда отличались строгим дизайном и минимализмом, за это их и любят. Не стал исключением и EK-FB ASUS M6I Acetal+Nickel (первая аналогия – «строгий костюм»).
Черная ацеталовая крышка закрывает практически весь «моноблок». Контактные поверхности хорошо обработаны.
Отмечу, что в отличие от противника, в контуре EK-FB ASUS M6I применены водоблоки.
Поверхность основного ватерблока обеспечивает зеркальное отражение.
Самое важное, что нас интересует – процессорный водоблок, тут используется серийный продукт EK-Supremacy. Добраться до него и посмотреть, что внутри, довольно просто. Для этого нужно открутить четыре винта.
Радует, что в отличие от оппонента, ватерблоки чипсета и системы питания задействованы во внутреннем контуре водоблока.
В принципе, водоблоки EK-Supremacy хорошо знакомы отечественным энтузиастам, благо продукты ЕК у нас не в дефиците. Но еще раз взглянуть на него и кратко повторить характеристики не помешает.
Модель EK-Supremacy это массивный водоблок с выфрезерованным внутри рядом каналов, которые не утоплены в медный лист, а, наоборот, торчат из него. Всего можно насчитать 52 канала.
Глубина канала равна ~1.5-1.8 мм.
Установка водоблока ЕК процесс сравнительно сложный. Для начала нужно заменить заднюю пластину прижимной крышки процессорного разъема.
И только после ее замены можно устанавливать «моноблок» Если честно, пластину ЕК можно и не использовать, но тогда нужно будет найти четыре пластиковые шайбы толщиной 2 мм, чтобы надеть их на винты.
Итак, «моноблок» установлен.
Его надежно фиксируют винты.

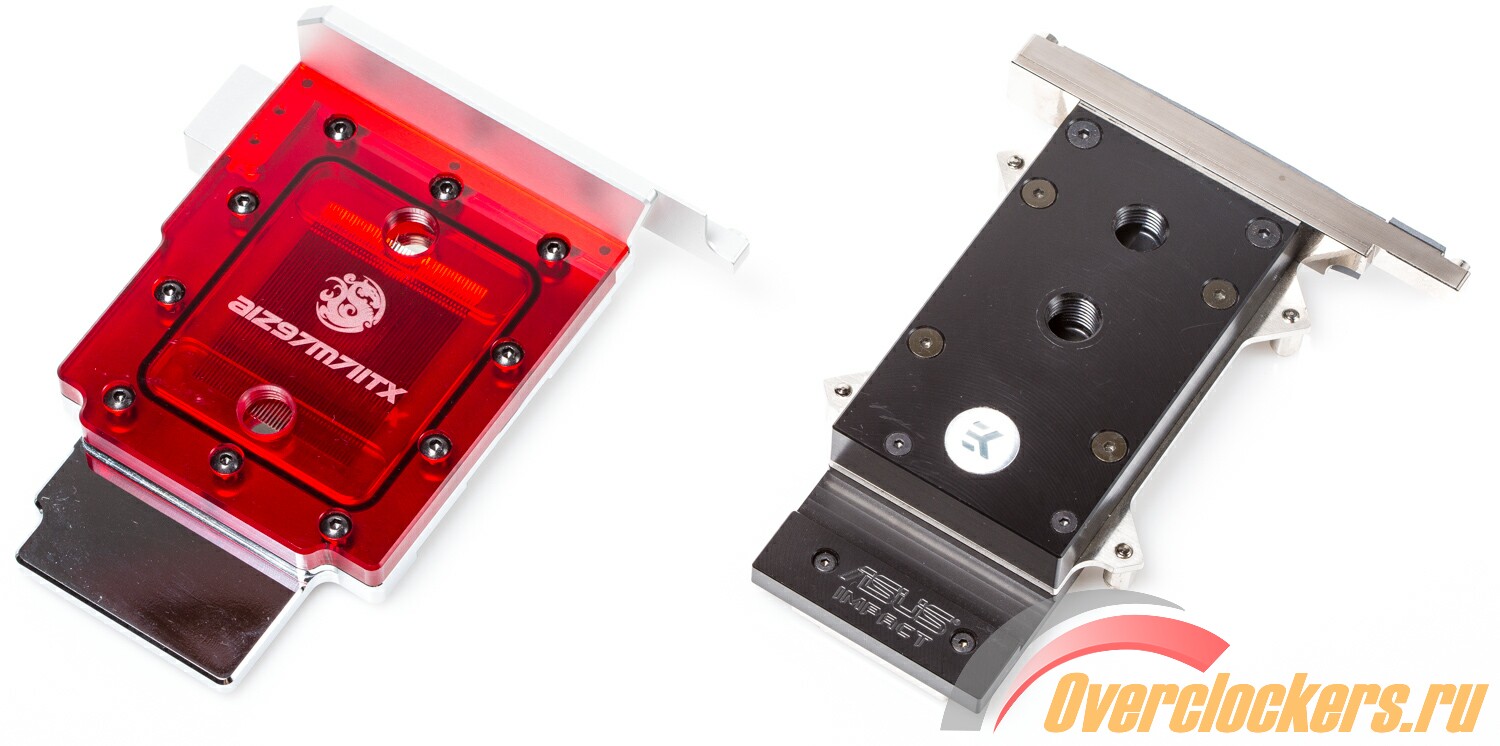

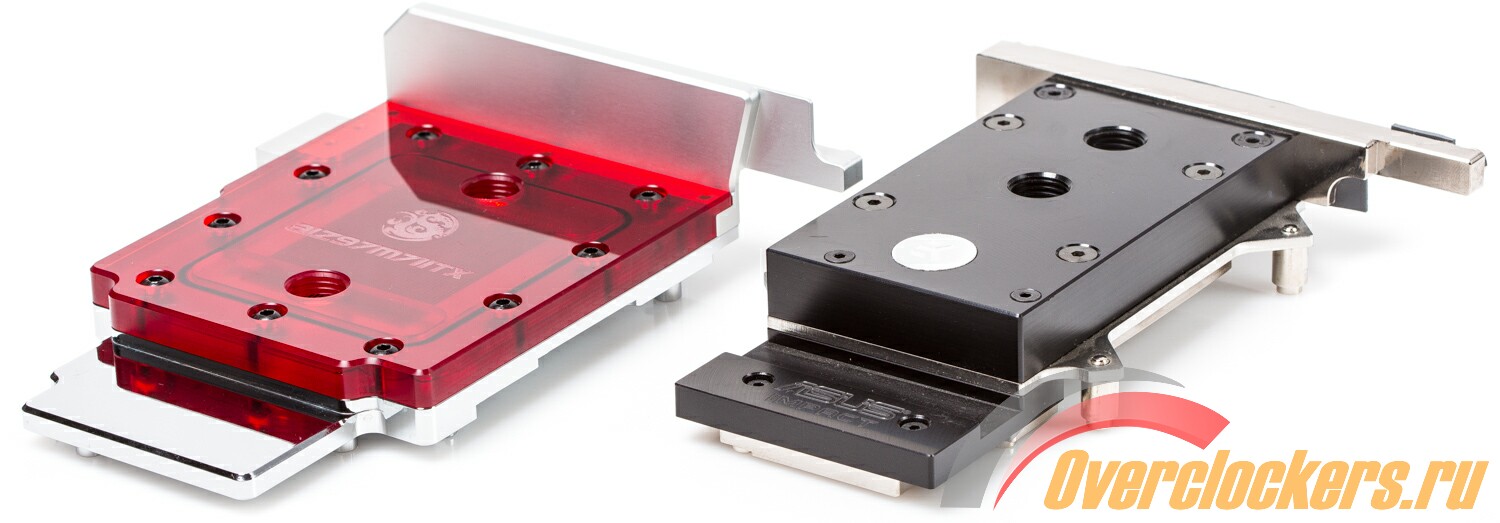

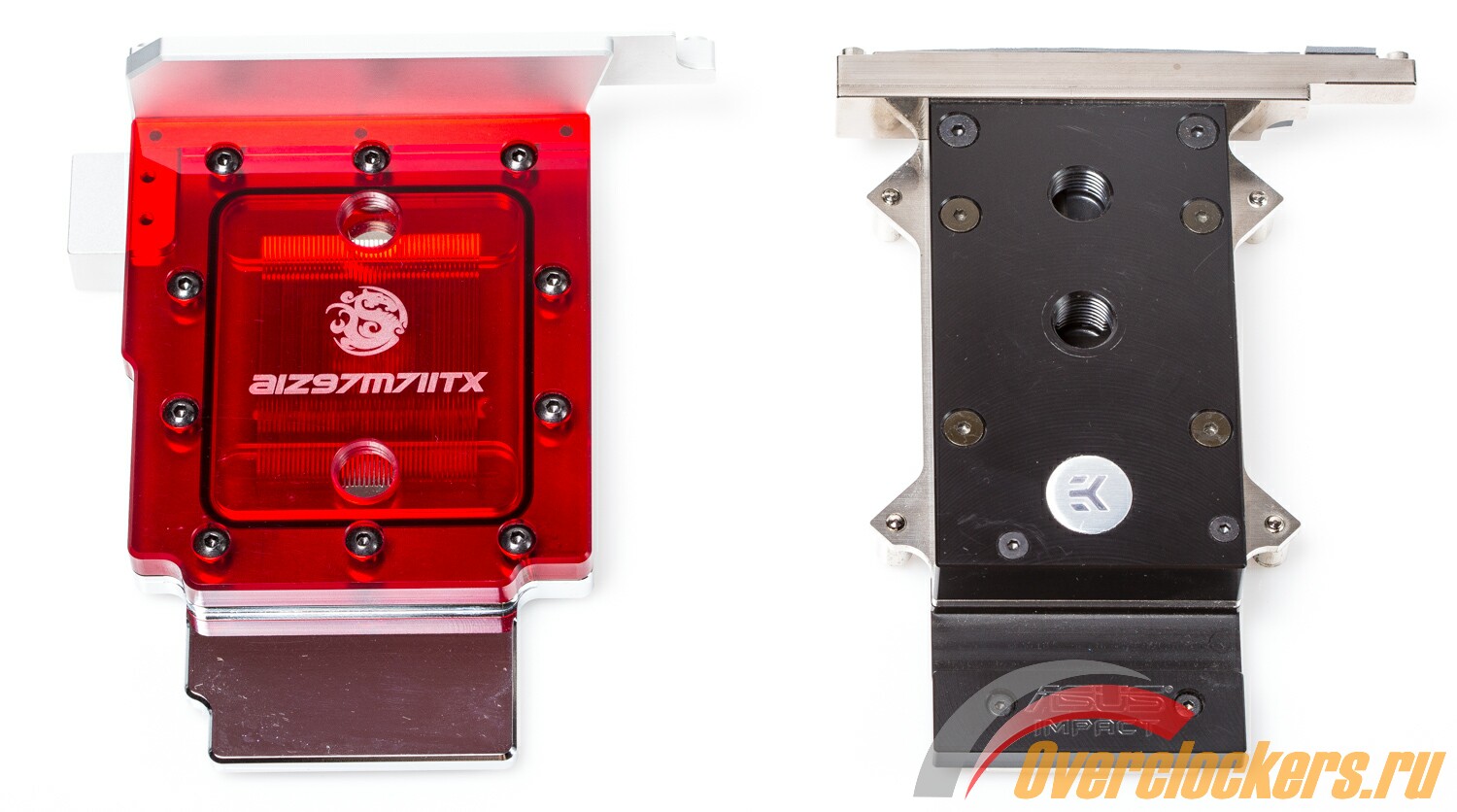

Для начала приведу снимки участников с разных ракурсов. Учитывая, что «моноблоки» разные как по принципу строения, так и по внешнему виду, у каждого найдутся свои особенности.

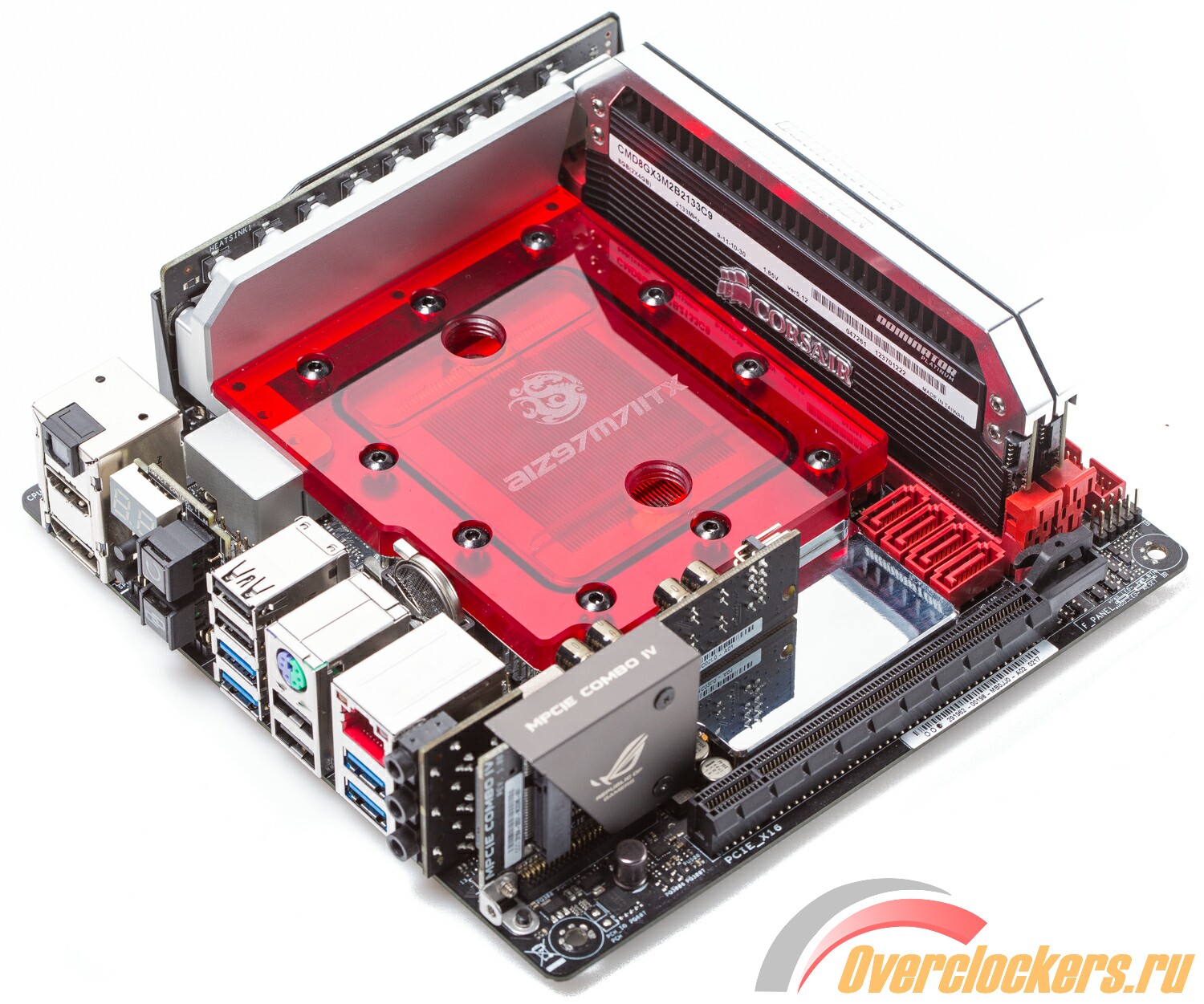

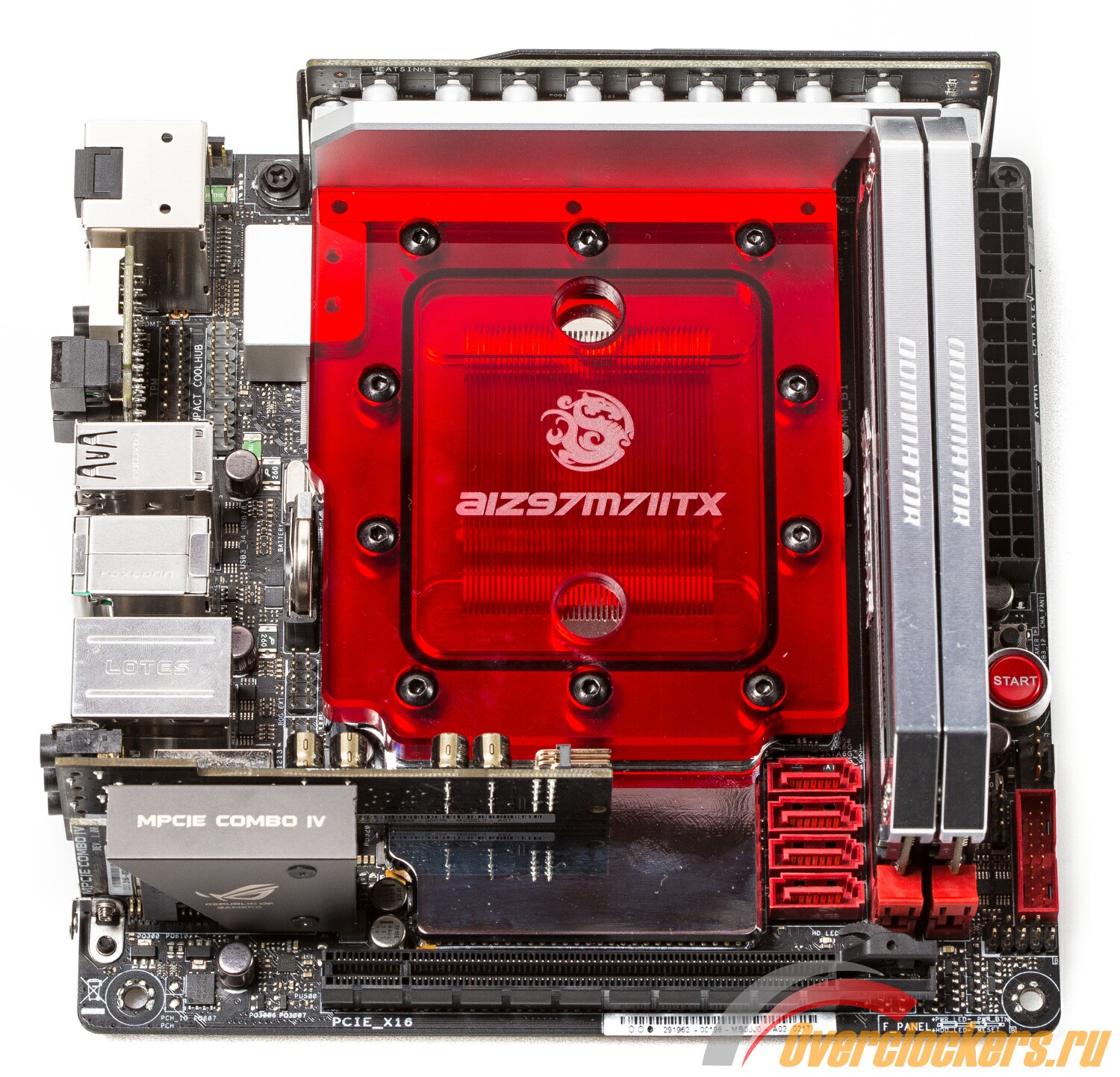

Теперь фотографии установленного «моноблока» Bitspower AIZ97M7IITX Nickel Plated.

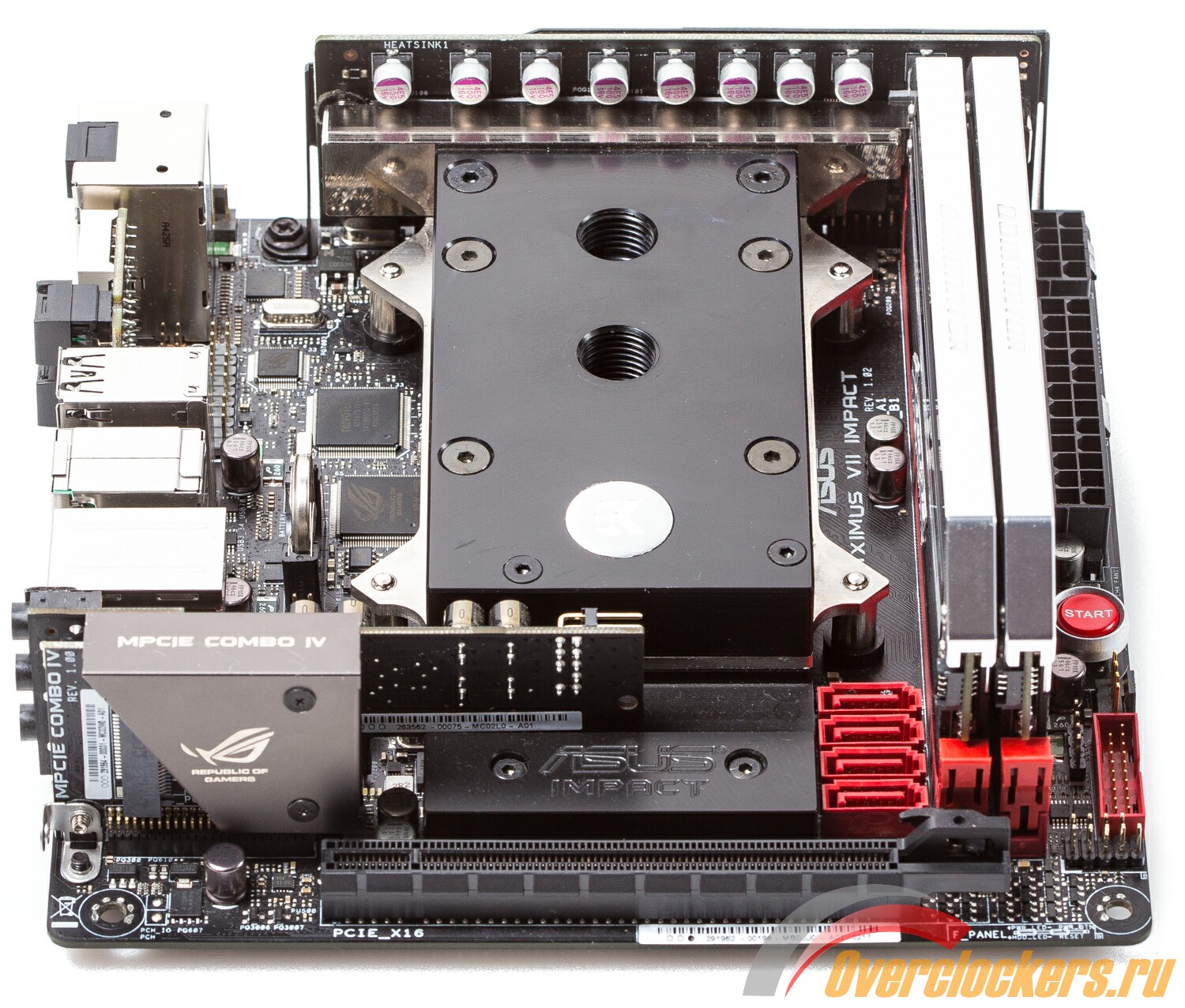

И снимки установленного EK-FB ASUS M6I Acetal+Nickel.

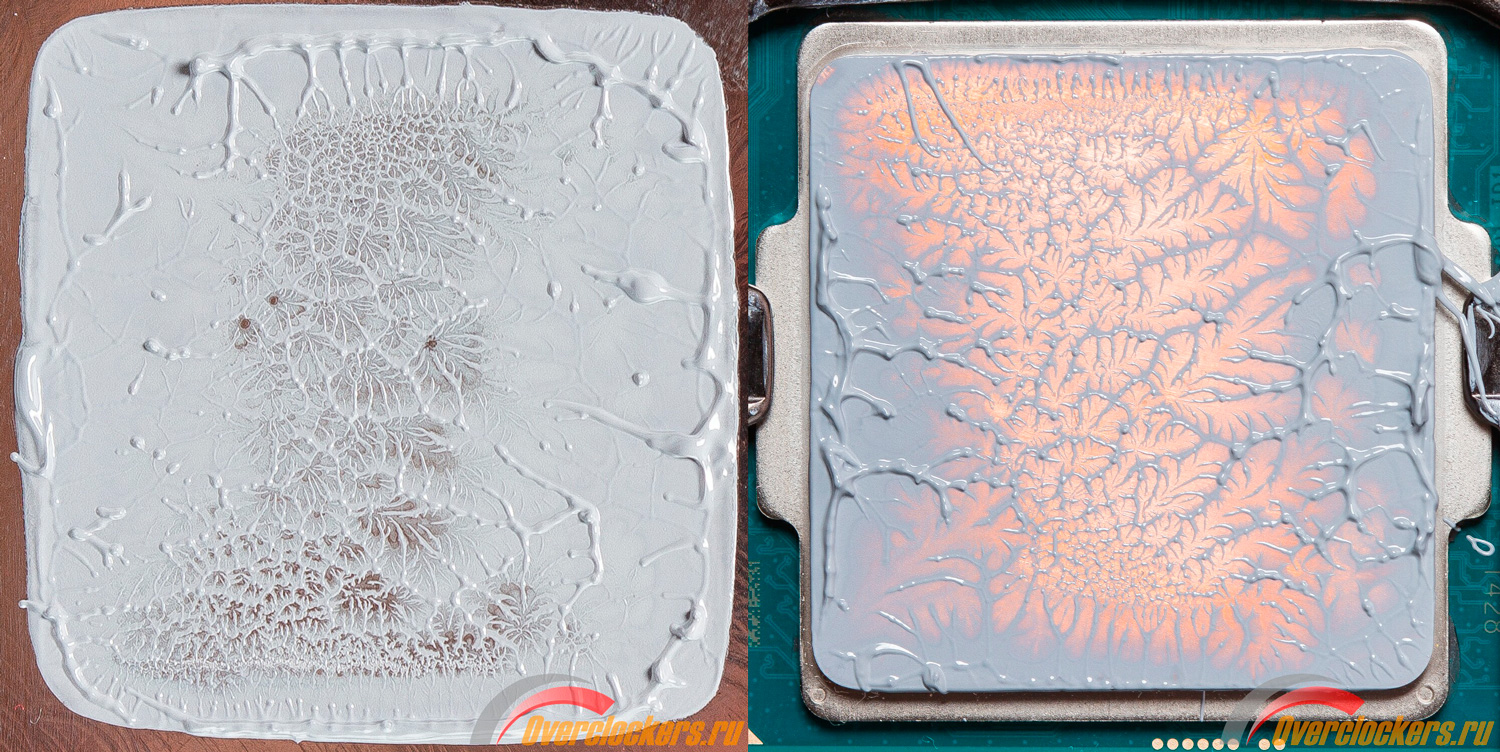

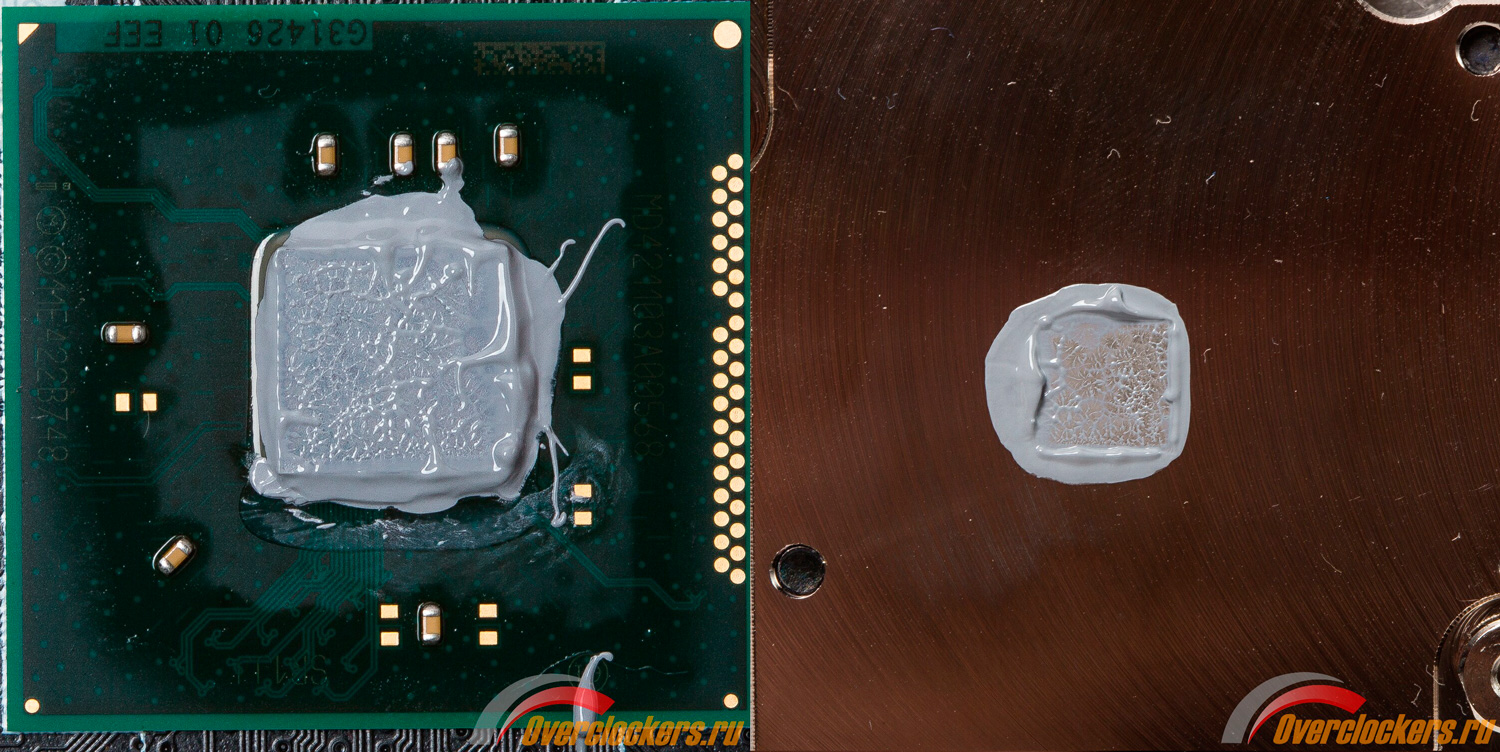

После завершения подготовки к тестированию я собрал тестовый стенд, помучил Pentium G3258 и получил стабильные 4.6 ГГц при 1.37 В. И немного расстроился, поскольку процессор, откровенно говоря, попался неудачный. С грустью принялся за тесты, результаты которых советую смотреть после знакомства с качеством контакта «моноблоков».
С чипсетом все тоже хорошо, контакт отличный.

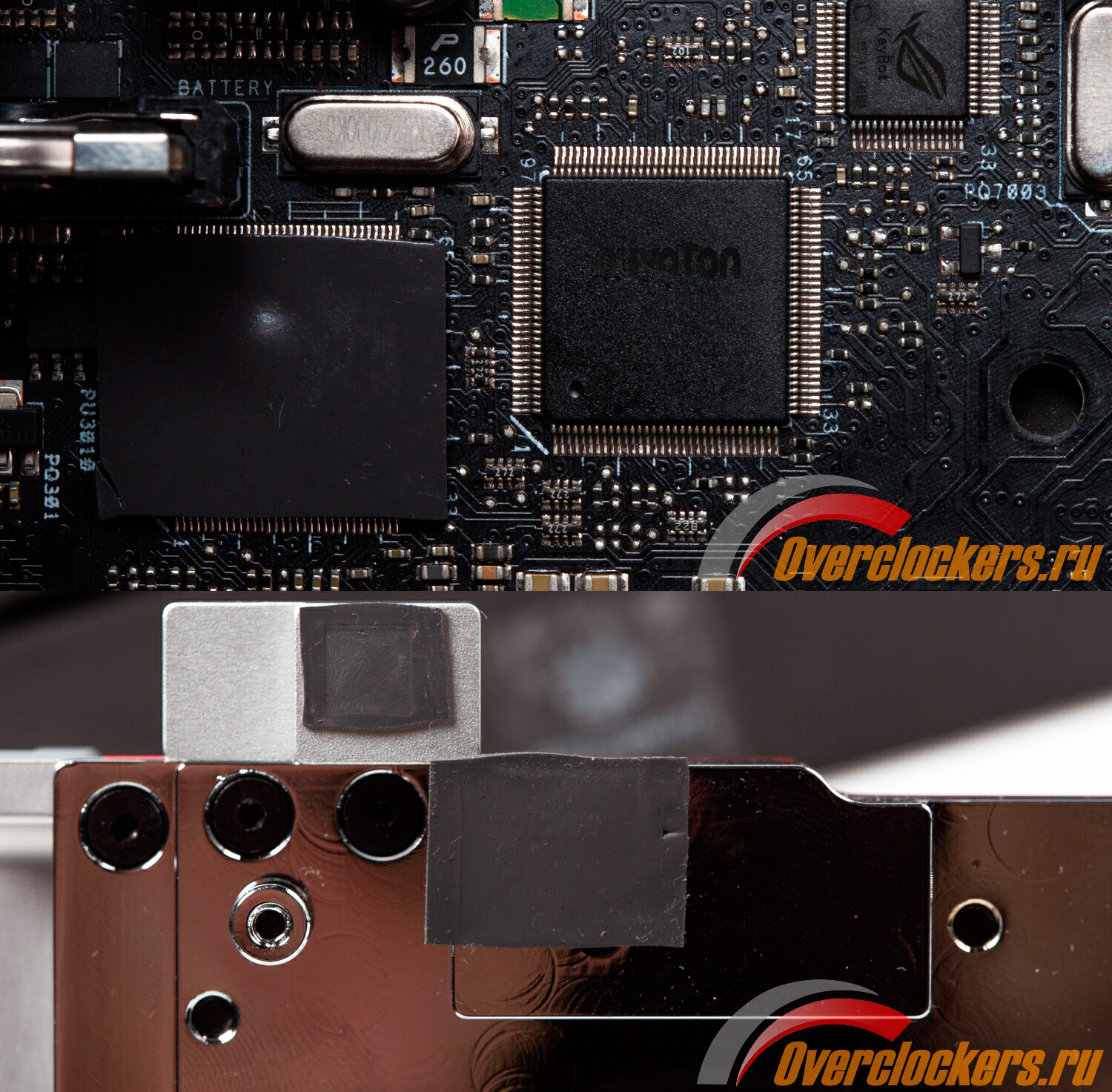

С контроллерами все также хорошо.

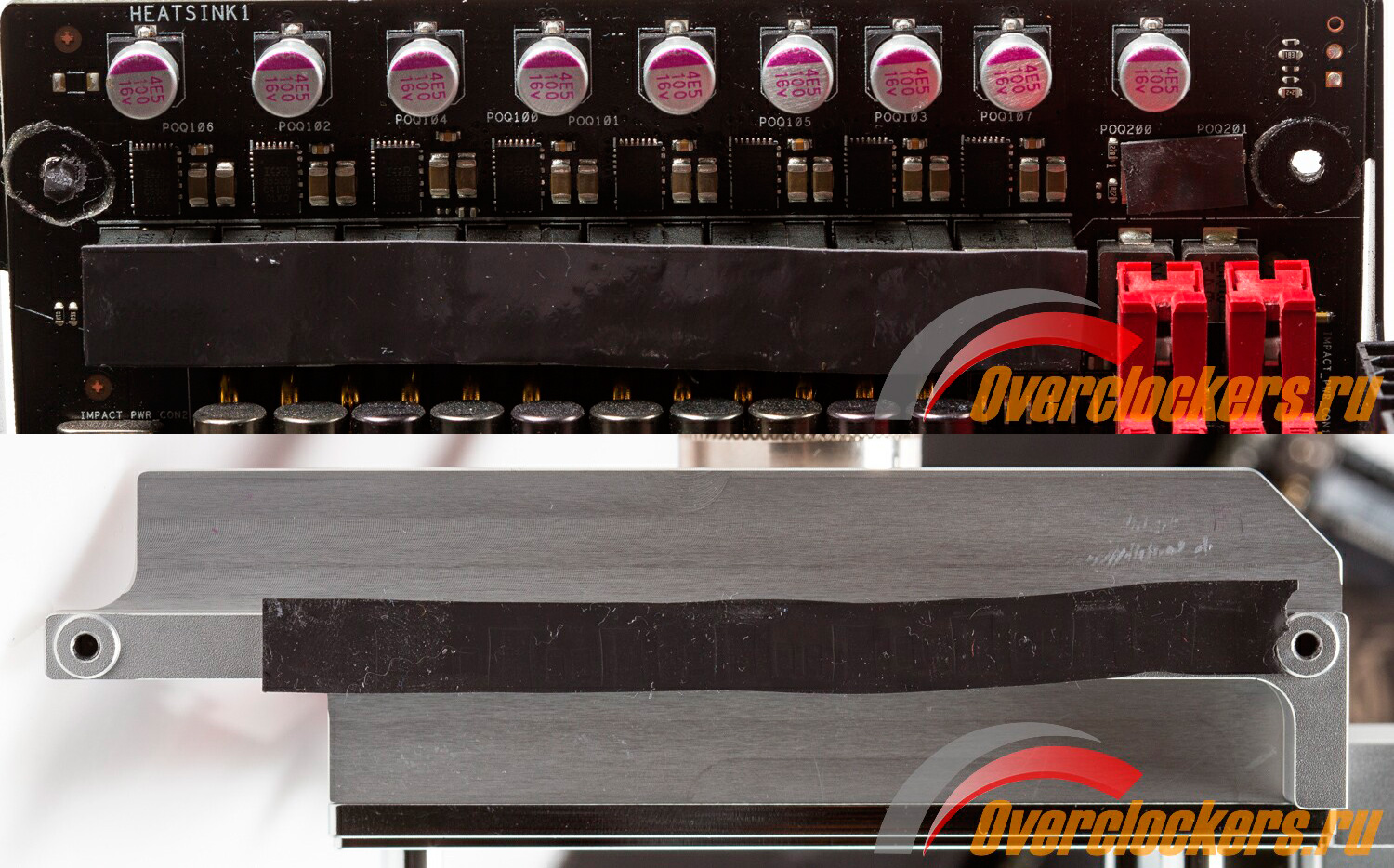

Нет замечаний и в случае контакта радиатора подсистемы питания.

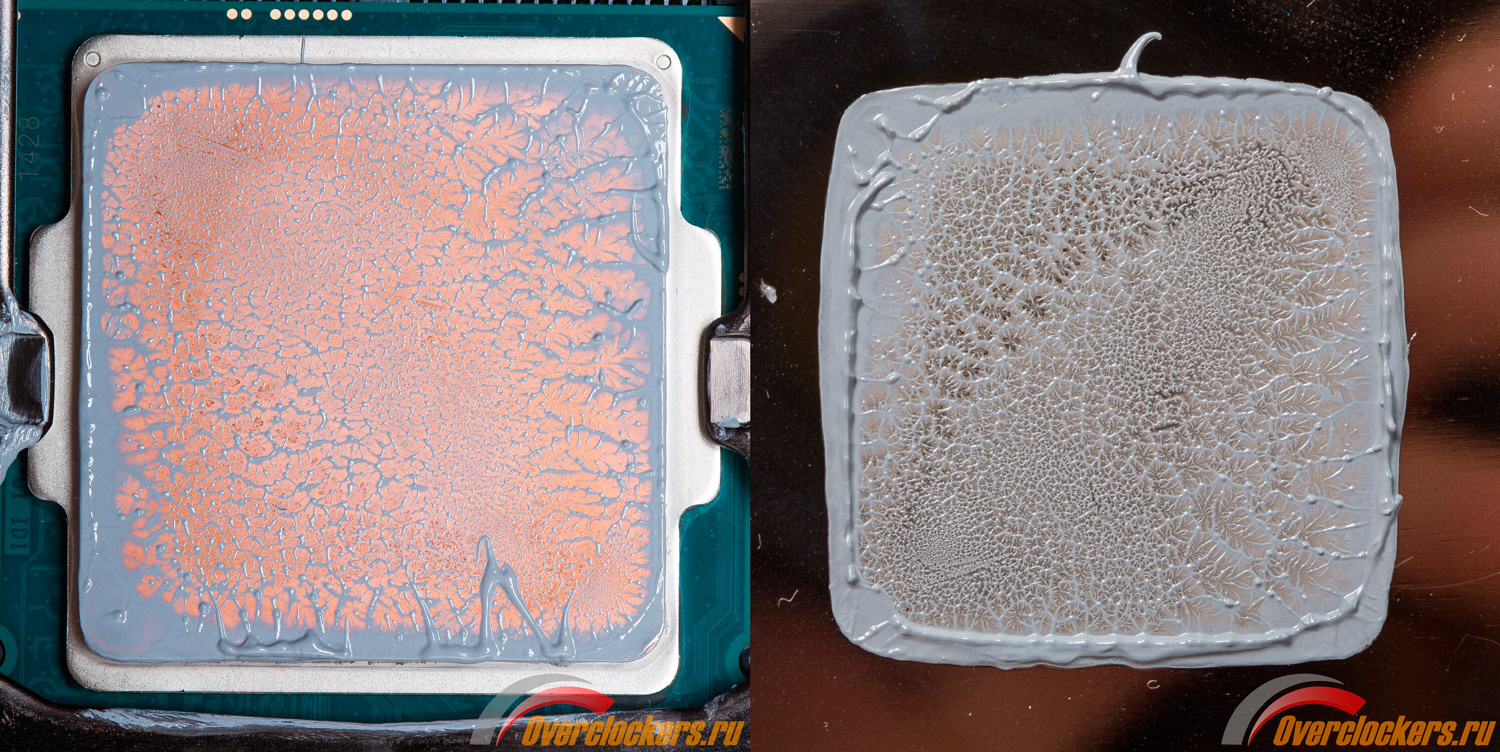

Стоит отметить идеальный контакт основания с процессорной крышкой. Горжусь своей работой, да и ЕК молодцы!
Контакт с чипсетом отличный.
С контактом радиатора подсистемы питания все хорошо.
Для охлаждения стендового процессора использовалась система жидкостного охлаждения CLC. Приведу список ее компонентов:
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX760i мощностью 760 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX760i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.5 с объемом задачи 16 331 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояния покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг температуры CPU | HWMonitor1.28 |
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
Real Temp 3.80; HWiNFO64; CPU-Z v1.71.1 |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~45%.
Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
Уровень шума | ТемператураДанное тестирование получилось довольно занимательным, но обо всем по порядку. Для начала можно сказать компании Intel спасибо – за кривую крышку, добавившую огонька процессу создания обзора, за возникшую потребность в скальпировании процессора и последующее выравнивание теплораспределительной крышки. Но такие сюрпризы я, если честно, не очень люблю.
Теперь что касается самих участников. В случае Bitspower AIZ97M7IITX Nickel Plated отметим хорошие показатели охлаждения CPU, а также его основное достоинство – охлаждение дополнительных компонентов материнской платы. Впрочем, это делает «моноблок» несовместимым с шестой версией Maximus Impact, но здесь стоит помнить, что он все-таки рассчитан на седьмую, которая объективно интереснее.
Итак, в компании Bitspower выпустили продуманный, качественный и интересный продукт, при этом они не стали мудрить с конструкцией, обеспечили простой процесс установки и снабдили его хорошим комплектом поставки, включая дополнительный запасный уплотнитель. У нее получился уникальный во всех отношениях «моноблок» с отличными показателями производительности, хотя небольшая доработка ему бы не помешала.
На мой взгляд, перспективной микроканальной структуре модели не дало раскрыться основание, которое, судя по отпечатку, неровное. И это печалит, несмотря на отличные прижим и контакт в зоне нахождения кристалла. Правда, данный недостаток можно исправить при наличии прямых рук, а с небольшой доработкой в виде добавления термопасты в места соединения меди и алюминия можно сделать температуры еще ниже.
А что же оппонент, EK-FB ASUS M6I Acetal+Nickel, который кардинально отличается от решения Bitspower? В компании EKWB сделали «моноблок» с полноценным внутренним контуром, за что им плюс (хотя самый горячий ватерблок VRM контактирует с жидкостью лишь в 1/4 своей прилегающей поверхности). Но зато он подойдет обладателям как седьмой, так и шестой версии Maximus Impact. Добавим лишь, что в этом случае дополнительное охлаждение контроллеров отсутствует, что не так уж и важно. В остальном качество как изготовления, так и материалов на высоком уровне. Правда, за полгода никель в контуре немного потемнел, но это вряд ли отразится на производительности.
В итоге, если подобрать сравнение из мира автомобилей, можно сказать, что у Bitspower получился весьма интересный суперкар, а у EKWB строгий представительский класс.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
