Лаборатория продолжает цикл материалов, посвященных видеокартам серии Radeon R9 380. Вслед за рассмотренными ранее версиями ASUS Radeon R9 380 Strix OC (Strix-R9380-DC2OC-2GD5-Gaming), Sapphire Radeon R9 380 ITX Compact и XFX Radeon R9 380 Double Dissipation подошла очередь модели Gigabyte.
Судя по всему, инженеры компании сочли дебют линейки G1 Gaming на GeForce GTX 900 удачным и решили распространить данную концепцию на другие графические ускорители. Думаю, вы уже в курсе, что за этим именем скрывается печатная плата собственной компоновки, производительная система охлаждения, высокий разгон и тихая работа. А одной из первых была выпущена видеокарта на базе GPU Tonga.
Итак, благодаря нашему партнеру – компании Регард, перед вами подробный обзор новинки – Gigabyte Radeon R9 380 G1 Gaming.
Полное название: GV-R938G1 Gaming-4GD Windforce 2X Gaming Graphics Card, код производителя: GV-R938G1 Gaming-4GD.
Новый представитель серии G1 Gaming поставляется в небольшой упаковке с темной полиграфией: время течет, а оформление коробок компании Gigabyte остается неизменным. Отмечены наименование производителя, линейки, высокий заводской разгон (это мы еще проверим) и увеличенный до 4096 Мбайт объем видеопамяти.
Противоположная сторона и грани коробки очень информативны. Приводится описание многих функций и технологий производителя, начиная с GPU Gauntlet, которая обещает отборные графические процессоры, и заканчивая утилитой OC Guru II, обеспечивающей полный контроль над видеокартой.
Впрочем, в Gigabyte пошли еще дальше и в подробностях рассказали про систему охлаждения и ее отличительные черты, в числе которых три тепловые трубки, «бэкплейт» и подсветка логотипа.
Сам герой обзора упакован в пакет-антистатик и размещен в нише из мягкого материала. Под ним прячется скромный комплект поставки.
В него входят документация и диск с утилитами и драйверами. Очевидно, времена GeForce 9800 GT и Radeon HD 3870, когда в комплекте было с полдесятка переходников, наклеек и нередко постеров, а порой и еще что-то интересное, канули в небытие.
К внешнему дизайну Gigabyte Radeon R9 380 G1 Gaming придраться сложно – а все благодаря оригинальному кожуху системы охлаждения. Разработчики уделили внимание даже защитным колпачкам видеовыходов DVI, каждый из которых соответствующе наименован.
Графический процессор Tonga не самый горячий в линейке Radeon, но инженеры не стали скромничать и оснастили новинку двумя 90 мм вентиляторами с улучшенной формой лопастей.
С обратной стороны все тоже непросто. На видеокарте среднего класса мы видим усиливающую опорную пластину: топовые модели порой так не оснащаются как версия Gigabyte.
За дополнительное питание отвечает один восьмиконтактный разъем. Он заменил собой два шестиконтактных, что сэкономило место на текстолите, а заодно – и кабель блока питания, ведь по мощности эти коннекторы равны. Уровень TDP не раскрывается, но вряд ли он выше эталонных 190 Вт.
На задней интерфейсной панели представлен следующий набор видеовыходов:
Поддерживаются следующие разрешения:
Еще одной особенностью является подсвечиваемый логотип «WindForce» на торце видеокарты, по бокам от которого разместились два поменьше – Silent и Stop.
Они включаются при отсутствии нагрузки и сообщают об остановке вентиляторов: да, тестируемая модель умеет работать в пассиве и полной тишине.
Системы охлаждения серии G1 Gaming мало чем отличаются от прошлых поколений WindForce, хотя без нововведений не обошлось. Но сначала разберем ее. Для начала откручиваем четыре подпружиненных винта в области графического процессора. Термопаста еще свежая и даже не высохла.
Непосредственно с GPU контактирует большое алюминиевое основание, в центре которого разместились три 6 мм тепловые трубки, перекрывающие большую часть процессора. Предусмотрен и отвод тепла от четырех из восьми микросхем видеопамяти через серую термопрокладку.
Основной охладитель односекционный – в его состав входят 38 алюминиевых пластин, контакт с теплотрубками плотный, но следов припоя не отмечено.
Что касается вентиляторов, то они представлены известной фирмой Everflow: обычно их низкопрофильные модели достаточно тихоходны на средних и низких оборотах.
В данном случае применены 90 мм модели с маркировкой T129215SU, характеристики 12 В и 0.50 А.
Позаботились и о подсистеме питания – небольшой алюминиевый радиатор контактирует с микросхемами посредством серой термопрокладки. Как показала практика, его вполне хватает для своих целей.
В завершение раздела остается отметить лишь «бэкплейт» видеокарты, который, к сожалению, выполняет только опорную роль, и никак в охлаждении и отводе тепла не участвует.
Разработчики подготовили приятный сюрприз. Модель Gigabyte Radeon R9 380 G1 Gaming является собственной разработкой на черной печатной плате уникального дизайна.
Элементная база построена по фирменной концепции Ultra Durable VGA, которая предполагает использование твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.
Дополнительно некоторые слои меди в печатной плате получили удвоенную толщину, что позволяет снизить общее электрическое сопротивление и обеспечить более эффективный отвод тепла.
Подсистема питания заслуживает отдельного внимания, ведь она построена по девятифазной схеме (7+1+1), где семь фаз отводится на графический процессор, одна – на видеопамять и последняя – на PLL. Такой разводке может позавидовать и сама Radeon R9 290X.
За все это великолепие отвечает ШИМ-контроллер NCP81022.
Сердцем видеокарты стал графический процессор Tonga, произведенный по 28 нм техпроцессу в октябре 2015 года. Он включает 1792 шейдера, 32 блока растеризации и 112 текстурных блоков.

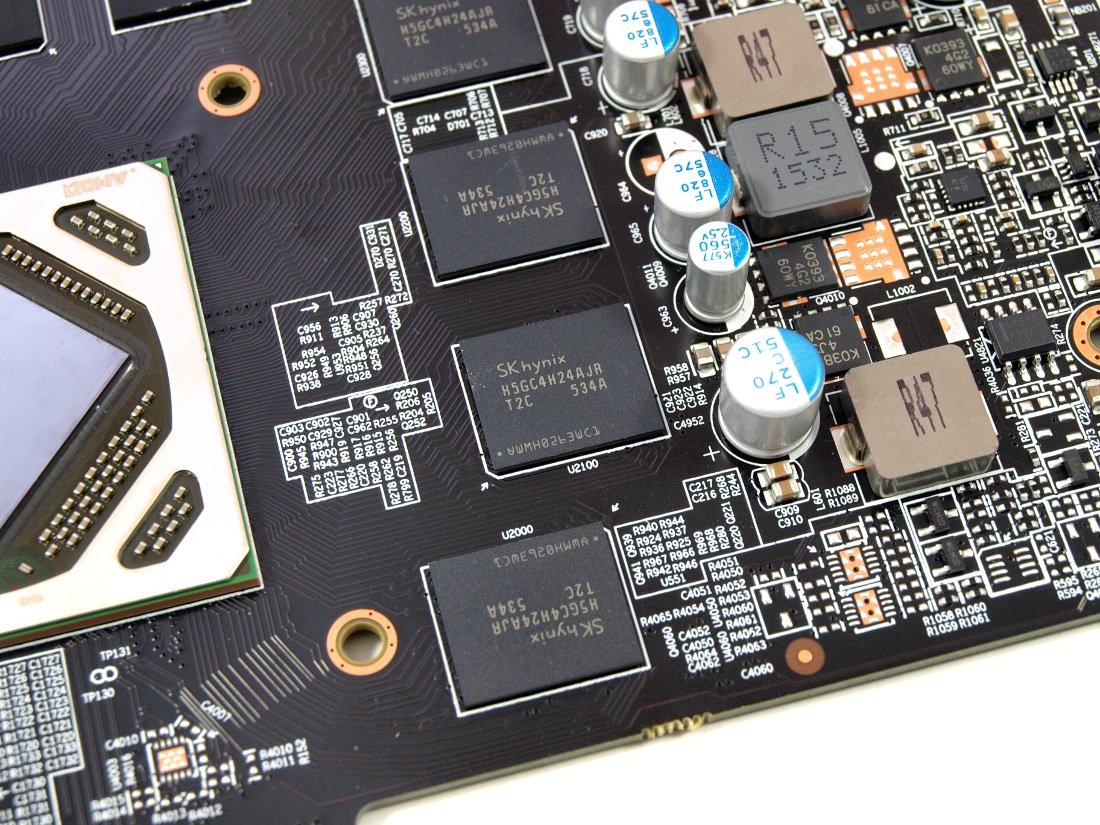

Новинка оснащается четырьмя гигабайтами видеопамяти, которые набраны восемью микросхемами H5GC4H24AJR производства SKhynix.
Их тактовая частота составляет 1425 МГц (эффективная частота – 5700 МГц).
Тестирование видеокарты Gigabyte Radeon R9 380 G1 Gaming проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.2.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ.
Температура воздуха в помещении составляла 26 градусов по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Несмотря на громкое заявление на упаковке «Super OverClock», заводской разгон ядра составил всего лишь 20 МГц и равен 990 МГц, видеопамять работает при штатных 1425 МГц. На мой взгляд, весьма скромный разгон.
В простое вентиляторы останавливаются, видеокарта становится полностью бесшумной, ее частоты снижаются до 300/150 МГц, а температура держится в районе 40-45°C.
По традиции игровая нагрузка имитируется бенчмарком Heaven Benchmark 4.0 с максимальными настройками графики. Производительность героя обзора в нем находится на уровне своих собратьев, жаль только, что частота ядра не держится постоянно на отметке 990 МГц.
В очередной раз отмечаю, что инженеров как магнитом тянет к числу «63», ведь при достижении этой целевой температуры вентиляторы начинают вести себя агрессивнее и мощнее. И показатель шума системы охлаждения возрастает до уровня чуть ниже среднего. Но если понизить скорость вращения крыльчаток с 1950 об/мин до 1700 об/мин, видеокарта снова становится тихой. С другой стороны, даже в таком режиме производительности кулера хватает для эффективного охлаждения.
Нет вопросов и к подсистеме питания. Семь фаз при таком режиме отлично распределяют нагрузку, их температура держится на уровне 77-78°C.
Более серьезное испытание обеспечивает MSI Kombustor. И снова камнем преткновения, в хорошем смысле слова, становится температура в 63°C. Модель Gigabyte всеми правдами и неправдами старается ее удержать, понижая частоту ядра и повышая обороты вентиляторов до 2150 об/мин.
Теперь попробуем безопасный разгон. Проще говоря, повышение тактовых частот без регулировки напряжения. Для этого были выставлены следующие настройки:
После нескольких подходов были найдены стабильные частоты ядра и памяти – 1050 МГц и 1600 МГц соответственно. Технология Power Limit сделала свое дело, и видеокарта реже стала сбрасывать частоты. Вы будете смеяться, но температура почти не изменилась. А производительность, наоборот, чуть подросла.
При проверке на максимальный разгон выставлялись следующие настройки:
О заявленных возможностях GPU Gauntlet вспоминать не будем, но в моем случае процесс остановился на отметке 1130 МГц по ядру и 1600 МГц по памяти – в принципе, результат средний. При этом Gigabyte Radeon R9 380 G1 Gaming стала чуть горячее и заметно шумнее.
Впрочем, единственные вопросы возникают лишь к троттлингу, как следствие, производительность в Heaven Benchmark 4.0 почти не изменилась. Необходимо либо изучать и модифицировать BIOS новинки, либо попробовать более новые версии, доступные на сайте производителя.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.
Поскольку тестируемая видеокарта лишена датчиков в области цепей питания, то результаты силовой части были получены с помощью пирометра.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Начнем со списка достоинств и недостатков рассмотренной модели.
Плюсы Gigabyte Radeon R9 380 G1 Gaming:
Минусы видеокарты:
Видеокарта Gigabyte Radeon R9 380 G1 Gaming оставила приятное впечатление благодаря эффективной системе охлаждения, качественной элементной базе и усиленной подсистеме питания. Претензии могут возникнуть лишь к микропрограммному обеспечению – частота ядра под нагрузкой меняется слишком активно, что сказывается на производительности.
Возможно, это поправили в новой прошивке BIOS, последняя и вовсе датируется 25 января 2016, так что надежды на улучшение ситуации есть. Либо модель «задушена» по энергопотреблению, и расширение Power Limit с привычных значений на двадцать процентов может решить проблемы, благо в домашних условиях это легко правится в настройках утилит и реестре Windows.
В целом же перед нами неплохой представитель своего класса, который способен конкурировать не только с аналогичными решениями других производителей, но и с GeForce GTX 960.
