Линейка устройств серии Republic Of Gamers компании ASUS постоянно увеличивается. При этом не только расширяется спектр моделей какого-то определенного направления, но и появляются новые продукты в прочих областях. Если вспомнить, то начиналось все с материнских плат, а сегодня в ассортименте ROG присутствуют и видеокарты, и игровая периферия, и многое другое. И не удивлюсь, если в скором времени из устройств данной серии можно будет собрать полностью готовый к работе компьютер.
Наверное, проще сказать, чего нет – твердотельных накопителей, корпусов, блоков питания и модулей памяти. Для такой крупной компании как ASUS в этом нет проблемы, поскольку она может опереться на давних и надежных партнеров. Кстати, недавно в Москве открылся фирменный магазин ASUS Republic Of Gamers, в котором представлен широкий спектр самой современной продукции, предназначенной для любителей компьютерных игр. Устройства серии ROG отличаются от обычных моделей не только неповторимым дизайном и расцветкой, но и улучшенными характеристиками и массой фирменных технологий, направленных на обеспечение комфортного игрового процесса.
Если рассматривать именно компьютерные компоненты, а не готовые решения, то изделия серии ROG по вкусу не только геймерам, но и энтузиастам, которых компания ASUS не забывает и всячески старается поддержать. Конечно, это не значит, что материнская плата сможет разогнать процессор выше его предела. Просто сама процедура этого действия может оказаться значительно проще, а поведение системы в различных экстремальных ситуациях более предсказуемым.
Сейчас уже представлены материнские платы LGA 1151 различных форм-факторов, а для полноразмерного стандарта ATX и вовсе предусмотрено несколько моделей: Ranger, Hero, Formula и Extreme. Они отличаются не только по цене, но и по своим функциональным возможностям. Вдобавок их можно классифицировать по разному уровню разгона. Понятно, что все условно, но картина смотрится приблизительно так: Ranger – воздушное охлаждение, Hero – топовые воздушные кулеры или необслуживаемые СВО, Formula – сборные СВО или системы фазового перехода, Extreme – криогенное охлаждение.
Конечно, это не означает, что на ASUS Maximus VIII Hero нельзя поставить стакан и разогнать процессор свыше 6 ГГц под азотом. Можно, но зачем, если есть версия Extreme, где для экстремального разгона предусмотрены дополнительные возможности. Именно первая и стала объектом нашего внимания. При взгляде на ее характеристики становится ясно, что это модель средняя в линейке и предназначена преимущественно для разгона на воздухе или СВО.
В лаборатории уже побывало несколько системных плат компании ASUS для новой платформы LGA 1151, в том числе одна из них серии ROG, но то была маленькая плата форм-фактора mATX. Теперь же мы рассмотрим полноразмерную и полноценную модель. Может ли она разогнать процессоры Skylake лучше, нежели аналоги на чипсете Intel Z170?
Коробка крупная, но без ручки для транспортировки, что не очень удобно. Оформление уже знакомое нам по всей серии продуктов ROG.
Прежде всего это красная цветовая палитра и лаконичность, особенно с лицевой стороны. Ключевые особенности устройства описаны или с обратной стороны или под крышкой, которая в данной упаковке тоже присутствует.
С лицевой стороны в левом верхнем углу расположен фирменный логотип ROG. По середине с равнением по левому краю указано полное наименование модели.
Ниже указано, что это материнская плата, а под этой надписью небольшими желтыми буквами написано, что она разработана для геймеров. В самом низу находится целая куча разнообразных значков.
Часть из них относятся к компании Intel и обозначают используемый чипсет и поддерживаемые процессоры. Другие рассказывают о поддержке мультиграфических технологий SLI и CrossFire. И наконец-то встроенная в процессоры графика обзавелась поддержкой разрешений 4K, о чем нам тоже здесь рапортуют. Ну и конечно же куда нам деваться без Windows 10. А в правом нижнем углу разместился логотип производителя со знакомым слоганом: In Search of Incredible.
Лицевая сторона еще является крышкой, которая фиксируется двумя липучками по краям.
Здесь разместилось привычное прозрачное окошко, сквозь которое виднеется сама плата, которая в этом поколении стала выглядеть немного иначе и даже как-то необычно. На самой крышке остались вставки с описанием используемых технических решений. Поскольку плата предназначена в первую очередь для геймеров, то и все улучшения направлены как раз для них. В частности это коснулось встроенного звука.
Инженеры утверждают, что они над ним хорошенько поколдовали и теперь он называется Supreme FX 2015. Звуковой кодек нам уже хорошо знаком - это Realtek ALC1150, а в остальном схему пришлось немного переделать. Конечно встроенного решения может показаться недостаточным для аудиофилов, а вот геймерам это решение может отлично подойти. Что же касается энтузиастов, то им приходится в основном слушать композиции с внешних устройств или довольствоваться шипением кипящего и испаряющегося азота.
По сути такое же решение мы могли уже видеть на плате ASUS Maximus VIII GENE, но здесь меньше проблем со свободным пространством и можно не просто вынести отдельно звуковую подсистему, разграничив ее с основной частью платы, но и развести каналы по отдельным слоям, что и было проделано. Еще здесь сообщается о том, что в звуковой подсистеме используется цифро-аналоговый преобразователь ESS ES9023P с технологией Hyperstream.
Также как и на GENE, установлен независимый тактовый генератор, японские звуковые конденсаторы Nichicon, а также двойной операционный усилитель Texas Instruments RC4580. Еще здесь используется автоматический определитель сопротивления подключаемых наушников, а также реле-расцепитель, которое щелкает при включении и отключении устройства. С сетью здесь мудрить не стали и решили обойтись проверенным решением от компании Intel.
Почему не стали использовать Qualcomm Atheros Killer, который якобы лучше подходит для онлайн игр? По сути все его преимущества сводятся только к работе программного обеспечения, которое занимается приоритезацией трафика. Здесь есть свое фирменное решение, которое называется GameFirst, поэтому геймер разницы заметить не должен. С другой стороны контроллеры Intel славятся тем, что более энергоэффективны и менее процессорозависимы, а значит сетевой адаптер будет меньше нагружать центральный процессор и производительность в итоге будет выше. Для энтузиастов здесь выбор тоже вполне очевидный. Именно поэтому на платах для разгона в основном устанавливаются именно чипы от Intel, чтобы хоть на 1%, но было быстрее. Ну и конечно же здесь есть фирменная защита порта RJ-45 от элекрических перегрузок, которая называется LanGuard.
Еще любителям игр может пригодиться такая замечательная функция как KeyBot II. На самом деле это целый программно-аппаратный комплекс, который направлен на упрощение работы с клавиатурой путем программирования кнопок под целые последовательности нажатий. Инженеры уверяют, что теперь в игре Mortal Kombat сделать Fatality не составит никаких проблем, достаточно лишь создать определенный макрос. Кроме этого можно запрограммировать ввод пароля в систему нажатием одной кнопки.
Ниже представлены еще две программные технологии: ROG RAMCache и Overwolf. Первая позволяет выделить часть оперативной памяти под накопитель и использовать его для часто используемых приложений и данных. Вторая является приложением-оверлеем, которое позволяет просматривать сайты, обмениваться сообщениями, записывать видео и много чего другого не выходя из самой игры.
В самом низу представлена еще одна интересная функция, которая больше понравится моддерам и просто любителям подсветки. На радиаторе чипсета находится логотип серии ROG, который может гореть, мерцать и просто переливаться различными цветами. Эта функция называется Lighting Control. Для ее работы необходима установленная операционная система и специальное одноименное приложение. Там же можно настроить визуальную индикацию температуры процессора, когда при низкой температуре горит зеленый цвет, а при высокой - красный. Нечто подобное мы уже встречали ранее на видеокартах. С обратной стороны коробки тоже все достаточно лаконично.
В левом верхнем углу мы снова можем увидеть фирменный логотип ROG, а правее снова указано полное наименование модели. Ниже представлены четыре вставки с ключевыми особенностями устройства. Далее располагается подробная спецификация, а под ней есть схематическое изображение задней панели с описанием всех кнопок и разъемов. Открыв коробку мы видим сверху прозрачную пластиковую крышку, закрывающую черный картонный лоток с материнской платой.
Убрав его, можно обнаружить потайной отсек, где расположился комплект поставки.
Среди информационных носителей можно обнаружить следующее:
Вот такие аксессуары находятся в комплекте поставки.
Комплект по сути точно такой же как и у платы GENE и в этом они почти похожи. Кому-то может показаться такой набор скромным, но следует учитывать, что устройство и не претендует на звание самой богатой и расширенной версии ведь для этого есть Extreme.

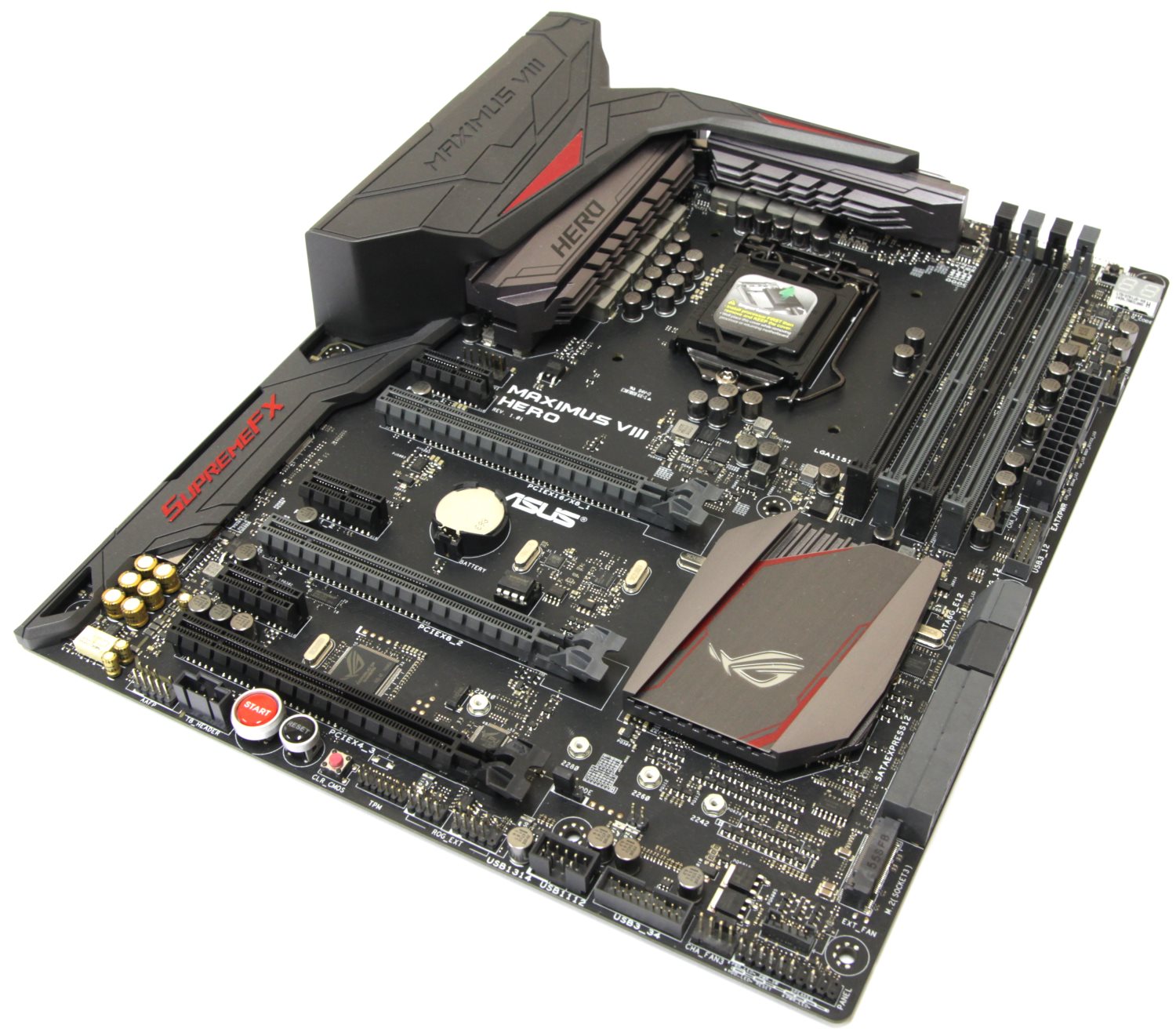

Перед нами обычная полноразмерная плата формата ATX. Габариты ее классические и составляют 305 х 244 мм.
Как и в случае с GENE внешний вид устройства по сравнению с предыдущим поколением претерпел небольшие изменения. Мне новый дизайн и оформление понравился, но не все разделяют эту точку зрения. Кто-то уже привык к тому, что разъемы должны быть красными, а теперь устройство выглядит как-то спокойнее и менее агрессивно. К тому же сейчас поголовно все производители делают черно-красные платы с надписью Gaming. В компании ASUS решили немного изменить цветовую палитру, чтобы не появился еще один клон.
Поэтому если совсем убрать те небольшие вкрапления красного цвета, которые тут остались - перед нами окажется "серенькая мышка". Красного здесь очень мало и он появляется в обилии только в подсветке, которая отключается в BIOS.
Свободного места спереди достаточно много, поэтому сзади элементов практически нет.
Поверхность платы матовая и почти черная. Радиаторы около сокета не мешают установке таких больших кулеров как Thermalright Silver Arrow и Noctua NH-D15. Видеокарту тоже можно установить без особых проблем в верхний слот PCI-e x16 потому, что выше него находится PCI-e x1.
Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
Поначалу я даже был немного удивлен, такому сочетанию и рассчитывал увидеть здесь подключение типа 24+8+4, но понял, что плата не для экстремального разгона и поэтому одного дополнительного 8-ми контактного разъема будет вполне достаточно. Для установки модулей памяти типа DDR4 предусмотрено четыре разъема черного и серого цветов. Фирма ASUS отступила от использования красного цвета, да он по сути на скорость и не влияет.
Производителем заявлена поддержка режимов работы DDR4 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3800 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. Платформа подразумевает использование двухканального режима работы с памятью, для чего необходимо установить два модуля в слоты одинакового цвета. Мои модули, предназначенные для другой платформы, а именно Intel s2011-v3 также не заработали в режиме XMP. Настройки пришлось делать вручную, но в целом гонятся планки здесь немного лучше чем на GENE. Будут ли работать планки свыше 4000 МГц? Я лично не тестировал их, но на мероприятии ASUS OC Summit 2015 я видел как они отлично работали на всех моделях плат (IMPACT, GENE, Hero, Extreme) не смотря на то, что производителем в спецификации заявлено только 3800 МГц.
Как и на плате ASUS Maximus VIII GENE питание процессора выполнено по 10-ти фазной схеме. Удвоителей здесь нет, а драйверы распаяны с обратной стороны по одному на каждую фазу.
Тут также применяются транзисторные сборки Texas Instruments TI 87350D. Это микросхемы типа NexFET, которые мы уже могли видеть неоднократно и в частности они же были на ASUS Maximus VIII GENE.
В качестве основного ШИМ контроллера здесь можно обнаружить чип с маркировкой Digi+ VRM EPU ASP1405I.
На плате ASUS Maximus VIII GENE использовался другой контроллер. Питание памяти выполнено по двухфазной схеме. В качестве ШИМ-контроллера используется микросхема с маркировкой Digi+ ASP1103.
Между двумя слотами PCI-e x16 находится контроллер тактовой частоты IDT 6v41538NLG, который является частью технологии ASUS PRO Clock.
Вся подсистема питания здесь называется Extreme Engine Digi+. В ее состав входят не только транзисторные сборки типа NexFET, но и японские металлические конденсаторы, а также катушки индуктивности типа MicroFine.
Сверху элементы подсистемы питания накрыты двумя радиаторами, которые соединены между собой тепловой трубкой. Размеры их немного отличаются и это справедливо, поскольку на верхний приходится четыре транзисторных сборки, а на боковой - шесть.
Оба изготовлены из алюминиевого сплава и окрашены в серый металлический цвет имитирующий титановый сплав. Оребрение не очень развитое, но и греются они не так ощутимо. Площадь отвода тепла увеличивается за счет шероховатой поверхности.
У основания обоих радиаторов проделан желобок через который проходит медная никелированная тепловая трубка. В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм.
Крепится каждый радиатор с обратной стороны при помощи двух винтов жестко. Для этого также предусмотрены две специальные пластины, через отверстия в которых и проходят данные винты.
Они также изготовлены из алюминиевого сплава, но окрашены в черный цвет. Помимо того, что они распределяют нагрузку крепежа присутствует элемент теплоотвода, поскольку терморезинка соприкасается непосредственно с печатной платой, а драйвера просто в ней утопают, что заметно по отпечатку на поверхности.
Еще один радиатор расположен на логическом чипе Intel Z170.
Он средний по размерам и также изготовлен из алюминиевого сплава. В нем проделано отверстие, которое спереди закрыто декоративной пластиной с прозрачным логотипом ROG. Это необходимо для того, чтобы сквозь него просвечивались светодиоды, распаянные на печатной плате.
Ребра на данном радиаторе практически отсутствуют, а цвет его совпадает с верхними. Выделяется лишь декоративная платинка с логотипом, поскольку она темнее, и обрамлена красными линиями. Крепление осуществляется с обратной стороны при помощи двух винтов, которые вкручиваются в стальные втулки.
В качестве термоинтерфейса здесь также используется терморезинка темно-серого цвета. А для защиты от перекоса предусмотрены два небольших черных кубика из мягкого пористого материала.
Под радиатором находится чипсет Intel Z170.
Его функциональные особенности мы уже изучили вдоль и поперек по обзорам других материнских плат. В частности известно о наличии у него 20-ти линий PCI-e Gen3. Также он обеспечивает поддержку до 6-ти устройств SATA 3.
Здесь мы видим, что вбок выведено восемь портов этого стандарта, причем четыре из них объединены в два SATA Express. Пока этот стандарт как-то не прижился, а большую популярность обрел другой интерфейс - M.2. Сейчас уже активно появляются новые накопители с таким разъемом и поддержкой нового протокола NVMe.
Два дополнительных порта SATA 3 реализованы при помощи отдельного контроллера ASMedia ASM1061, который распаян рядом.
Неподалеку распаян разъем M.2, который обеспечивает поддержку соответствующих накопителей как по интерфейсу SATA так и по PCI-e.
Конечно же здесь поддерживается самая последняя его модификация, а именно M.2 PCI-e x4 Gen3, которая обеспечивает теоретическую пропускную 32 Гбит/с. Еще чипсетом предусмотрена поддержка до десяти портов USB 3.0. Два из них расположены на задней панели и четыре в виде двух колодок распаяны на плате.
Одна находится недалеко от коннектора питания ATX 24-pin, а другая по нижнему краю.
Еще есть поддержка более современного стандарта, а именно USB 3.1. Два таких порта расположены на задней панели. Один из них USB 3.1 Type-A, а другой USB 3.1 Type-C. Оба реализованы при помощи дополнительного контроллера ASMedia ASM1142, который распаян неподалеку.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Там же можно обнаружить один четырехконтактный коннектор для подключения вентилятора. Всего таких разъемов на плате шесть плюс еще один для подключения помпы СВО замкнутого типа.
По соседству расположен пятиконтактный коннектор для подключения специальной дочерней платы FAN Extention, которая в комплекте к данной плате не поставляется, но возможно продается отдельно.
Немного выше находится джампер переключения в режим LN2 для экстремального разгона. Далее по нижнему краю расположена колодка двух портов USB 2.0 и специальный разъем ROG Extention, для подключения устройства ASUS OC Panel. Последний включает в себя еще одну колодку USB 2.0.
Устройство ASUS OC Panel тоже не поставляется в комплекте к данной плате, но его можно найти в продуктах модификации Extreme. Мы уже могли видеть его на материнской плате ASUS RAMPAGE V Extreme. Там поставлялось устройство первой ревизии, а вторая появилась только на ASUS Maximus VIII Extreme. Оба без проблем работают с данной платой. Левее по нижнему краю можно найти разъем TPM и три кнопки: Power, Reset, ClrCMOS.
Первые две подсвечиваются светодиодами, которые распаяны внутри. Левее расположены разъемы для обеспечения интерфейса ThunderBolt и подключения разъемов передней аудиопанели.
Всю левую часть занимает звуковой кодек. Он называется Supreme FX 2015. Основная микросхема закрыта декоративной крышкой, но мы знаем, что здесь скрывается Realtek ALC1150.
По новомодной традиции звуковая часть отделена от остальной платы линией толщиной в 1 мм без слоев металлизации. Поскольку она получается полупрозрачной, то производители плат зачастую распаивают с обратной стороны светодиоды, чтобы выделить эту границу. Здесь мы видим описанную выше картину. К этому стоит прибавить разделение аудиоканалов на разные слои. Что касается остальных компонент звуковой подсистемы, то они уже были описаны практически в самом начале этой статьи.
На плате расположено шесть слотов расширения: три PCI-e x1 и три PCI-e x16.
Первые с правого края не ограничены, а это значит, что можно устанавливать платы длиннее. Теперь даже эти разъемы получают линии PCI-e третьего поколения от чипсета Intel Z170. Верхние два слота PCI-e серого цвета получают их непосредственно от процессора и делят 16 линий пополам. Нижний слот PCI-e x16 аппаратно ограничен до x4 Gen3, поскольку обеспечивается чипсетом. Из мультиграфических технологий поддерживаются как SLI так и CrossFire.
Лично мне нравится такое расположение слотов, поскольку можно установить два видеодаптера с трехслотовой системой охлаждения. Кроме этого сверху остается один PCI-e x1, в который можно установить дискретный звуковой адаптер или дополнительный контроллер.
Под разъемами задней панели распаяна микросхема гигабитного сетевого контроллера Intel I219V.
В правом верхнем углу можно обнаружить кнопку MemOK!, сдвоенный семисегментный индикатор POST кодов загрузки и инициализации.
На задней панели расположились следующие интерфейсы.
| Поддерживаемые процессоры | Intel Core i3, i5, i7 шестого поколения в исполнении Socket 1151 |
| Системная шина, частота | DMI 3.0 (8 ГТ/с) |
| Системная логика | Intel Z170 |
| Оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3800 (разгон)) МГц |
| Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8); 1 - PCI-e x16 Gen3 (x4); 3 - PCI-e x1 Gen3 |
| Поддержка Multi-GPU | CrossFireX, SLI |
| Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z170; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта – ASMedia ASM1061; RAID 0, 1; 2x SATA Express порт – Intel 170; 1x M.2 порт – 1x PCI-e x4 Gen3 |
| Поддержка mSATA/M.2 | Нет/Да; |
| Сеть | 1х Intel I219V |
| Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+4x USB 2.0 (Intel Z170) |
| USB 3.0 | 2+4x USB 3.0 (Intel Z170) |
| USB 3.1 | 2x USB 3.1 (ASMedia ASM1142) |
| IEEE-1394 | Нет |
| Системный мониторинг | Nuvoton NCT6793D |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
| Разъемы и кнопки задней панели | 2x USB 3.1; 2х USB 3.0; 2х USB 2.0; 1х PS/2; 1x RJ45; 1x HDMI; 1x Display Port; 5x 3,5 мм Jack; 1х Optical S/PDIF Out. 1x ClrCMOS |
| Фирменные технологии |
|
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX |
На новом поколении материнских плат графическая оболочка BIOS претерпела небольшие изменения. Что касается функциональных возможностей, то они не изменились. Работать по-прежнему комфортно и просто. Все меню интуитивно понятно и разгон осуществляется очень просто, особенно учитывая наличие специальных предустановок.
Теперь в меню Favorites сразу автоматически попадают пункты, которые подвергались частому изменению. В настройках таймингов памяти есть множество предустановок, размещенных согласно производителям микросхем, а также установленной конфигурации модулей памяти.
Тестирование материнской платы ASUS Maximus VIII Hero проводилось в составе следующей конфигурации:
Плата очень хорошо подходит для разгона, и он здесь достаточно легко осуществляется. Однако для наилучшего результата даже при экстремальном охлаждении лучше сперва скальпировать процессор и заменить ту субстанцию, что находится под крышкой.
Если вы планируете охлаждать процессор при помощи жидкого азота, то лучше использовать термопасту и именно такую, которая не подвержена замерзанию или изменению своих свойств при очень низких температурах.
Именно здесь хорошо зарекомендовала себя Gelid GC-Extreme. Почему же в данной ситуации не используют "жидкий металл"&
Оказывается, он теряет свои свойства из-за того, что замерзает и кристаллизуется при сильно отрицательных температурах. Что касается воздушного или водяного охлаждения, то лучше, наоборот, использовать жидкий металл.
Как скальпировать? Сейчас появилось даже несколько специальных устройств для того, чтобы сдвинуть крышку, но я по старинке использовал тиски. С одной стороны, где подложка упирается в губку тисков, я намотал обычную изоленту, чтобы не сильно повредить подложку. На предыдущих поколениях процессоров я делал сдвиг сверху вниз или снизу вверх, а теперь слева направо или справа налево.
Подложка очень тонкая, поэтому действовать нужно аккуратно. Усилия получаются очень большие и поэтому можно испугаться, как бы она не сломалась. В зажатых тисках при напряжении видно как даже на маленьком участке она прогибается. Слабые духом используют лезвие, но это может привести к тому, что верхний слой на подложке нарушится и процессор перестанет работать. На практике я видел как после такой процедуры процессор терял канал памяти.
Сначала я использовал данную материнскую плату с нескальпированным процессором. Даже в штатном режиме автоматика платы перестраховывается и завышает напряжение на ядрах.
Из-за этого даже в штатном режиме температуры ядер в нагрузке достаточно высокие. К этому стоит прибавить, что у меня не самый лучший образец модели Intel Core i7 6700K, и его vid выше 1,3 В.
Надо отдать должное инженерам ASUS, поскольку их материнские платы при автоматическом разгоне процессоров оперируют именно с штатным значением vid процессора и исходя из этого выставляют напряжение при котором все будет 100% стабильно работать.
Они перестраховываются завышая напряжение, но все работает и ничто не мешает его установить вручную с меньшим значением.
Без скальпирования процессор разгоняется очень слабо и все из-за тех же высоких температур. Кроме этого приходится тщательно подбирать напряжение, чтобы не начинался троттлинг в нагрузке. Иначе результат такого разгона будет бессмысленным потому, что производительность вырастет незначительно или не изменится вовсе.
После таких скромных результатов я решился снять крышку с процессора и заменить термоинтерфейс на "жидкий металл". Операция прошла успешно, и я посадил крышку обратно на герметик. Прошли сутки и когда он уже застыл, я стал тестировать процессор.
Результат получился неплохой, но я заметил, что между ядрами очень большая разница по температуре в нагрузке.
Сначала я не придал этому значение и продолжил тесты дальше. Здесь я впервые вышел на 4800 МГц и прошел все тесты.
Большая разница в температуре сохранилась и я понял ,что что-то пошло не так. На следующий день я снова разобрал процессор и увидел что термоинтерфейс просто стек на одну сторону.
Дальше предстояла долгая процедура по очищению и повторной процедуре нанесения "жидкого металла". В результате картина повторилась, и я уже решил использовать термопасту. Однако, мало того, что результаты ухудшились, так еще и после некоторого времени снова появилась большая разница в температурах между ядрами.
В итоге я снова перешел на "жидкий металл", но к сожалению успех был закреплен уже на другой материнской плате компании ASUS.
Поскольку металл действительно жидкий, то он всегда стремиться к тому, чтобы стечь тем более, что процессор на материнской плате в корпусе зачастую находится вертикально. Этот момент тоже следует учитывать при скальпировании процессора и замены термоинтерфейса.
На плате есть очень интересная функция, которая называется Lighting Control. Мы уже видели, что на радиаторе чипсета находится окошко с логотипом ROG, сквозь которое просвечивают светодиоды. По умолчанию они светятся красным. Однако после установки специального программного обеспечения расцветку можно менять и даже устанавливать специальные эффекты.
Утилита так и называется Lighting Control. Здесь можно выбрать не только цвет, но и установить интенсивность свечения. Впрочем лучше один раз увидеть, чем несколько раз услышать, поэтому предлагаю посмотреть ролик.
В настройках есть такие эффекты как пульсация или радуга, но мне больше всего понравился режим индикации температуры процессора. В самом конце ролика видно как данная индикация работает в приложении LinX.
Тестирование ASUS Maximus VIII Hero проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 24°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуру радиаторов.
Температура верхнего радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Вопреки традициям я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

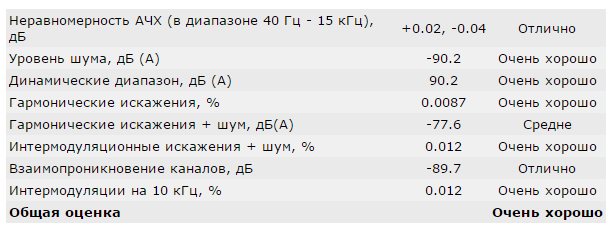

16 бит, 44.1 кГц
24 бит, 192 кГц
Некоторые пользователи данной платы жаловались на встроенный звук. Проблема в основном наблюдается при подключении наушников к передней звуковой панели, после чего звук становится тихим. Причина, скорее всего, заключается в том, что увеличивается сопротивление при подключении через несколько коннекторов, а автоматическая система калибровки неправильно его рассчитывает. Исходя из этого, рекомендуется подключать наушники к разъемам задней панели.
На мой взгляд, материнская плата ASUS Maximus VIII Hero получилась идеально сбалансированной для системы среднего уровня. Среднего, прежде всего потому, что она не самая дорогая в линейке продукции, уступая ASUS Maximus VIII Extreme. Кроме того, не стоит забывать, что профессионалы и энтузиасты предпочитают платформу Intel LGA 2011-3, которая изначально стоит на ступеньку выше.
Перед нами образец добротной системной платы для процессоров Intel Skylake. В пару к ней стоит присмотреть модель CPU с литерой «K», а значит – со свободным множителем. Да и разгон здесь самый простой среди всех протестированных мною плат на чипсете Intel Z170. Есть уже готовые предустановки, которые требуют минимальных корректировок для того, чтобы выжать максимум из ЦП и памяти.
Но для обеспечения хороших результатов разгона необходимо скальпировать процессор. Без этой процедуры, которая изрядно усложнилась из-за тонкой подложки, нечего и мечтать о близких к 5 ГГц частотах при использовании воздушного охлаждения. Хотя ASUS Maximus VIII Hero – первая плата, на которой мне удалось разогнать стендовый i7-6700K до 4.8 ГГц после скальпа. При этом она не предлагает ничего лишнего и содержит лишь самое необходимое. Мне, например, не нужен Wi-Fi, да и двух слотов PCI-e x16 вполне достаточно, думаю, как и многим другим.
По нынешним временам ценник данной платы не назовешь низким, поскольку он превышает отметку 15 000 рублей. С другой стороны, следует помнить, что сейчас это все относительно. Сколько стоит топовый процессор Intel Core i7-6700K? Правильно, вдвое дороже. Вот и получается, что модель средняя по стоимости процессора.
