Лаборатория Overclockers.ru продолжает знакомить читателей с продукцией Fractal Design – шведской компании, занимающейся производством компьютерных корпусов, блоков питания и различных систем охлаждения.
В модельном ряду корпусов производителя выделяется «тихая» линейка Define. Модели этой серии позиционируются для сборки малошумного производительного ПК.
Наверное, шведскую компанию можно считать лидером в развитии «тихих» корпусов. Но подобные решения выходят на рынок не часто, поэтому появление каждого нового продукта, ориентированного на любителей тишины (не только данного производителя), вызывает повышенный интерес среди пользователей.
Героем обзора стал Fractal Design Define S – представитель малошумной серии Define, представленный в апреле 2015 года, спустя примерно четыре месяца после выхода на рынок модели Define R5 (с подробным рассмотрением которой можно ознакомиться в нашей лаборатории).
На первый взгляд можно решить, что версия Define S является компактной вариацией Define R5, но это не так. Fractal Design Define S очень похож на предшественника по всем параметрам и по-прежнему ориентирован на тишину, но по сравнению с ним оптимизирован под использование систем жидкостного охлаждения.
Начнем обзор, как обычно, с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Fractal Design Define S упакован в коробку из неокрашенного картона сравнительно больших размеров. Ее габариты (Ш х В х Г): 322 х 615 х 535 мм. Масса брутто – 10.8 кг. На общем фоне выделяется немалая ширина коробки.
Ко мне на тестирование корпус попал без упаковки, поэтому соответствующие фотографии отсутствуют. Но она ничем не отличается от таковой у модели Define R5: на лицевой стороне представлена картинка устройства и указана его модель; на обороте можно ознакомиться с конструктивными фишками продукта и с его строением на «exploded view»; на боковинах расписаны ТТХ. Ручки – стандартные вырезы по бокам.
Сам корпус упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами.
Коробочка с аксессуарами скрывается внутри. Внутри много пакетиков с различными винтами и другими приспособлениями для крепления устройств. Однотипные винты расфасованы в отдельные пакеты. Предусмотрен стальной переходник для отвертки на шестигранник для закручивания стоек под материнскую плату.
Руководство пользователя выполнено в виде толстой книжки. Оно напоминает таковое у модели Define R5: очень подробное, с огромным количеством иллюстраций. В инструкции можно найти всю необходимую информацию, как по сборке ПК, так и по поддержке корпусом различных комплектующих и СО. Шикарно, ничего не скажешь.
В комплекте с Define S поставляется рекламная брошюра, благодаря которой можно ознакомиться с другими корпусами производства Fractal Design и просмотреть их глянцевые фотографии.
Комплект поставки Define S включает (с ним можно ознакомиться и на обратной стороне коробки с аксессуарами, в том числе и с количеством тех или иных винтов):
Fractal Design Define S представлен лишь в одной цветовой вариации – в полностью черном цвете (Black). Выпускается модификация Define S с прозрачным акриловым окном на левой боковой стенке (Window). Как раз такая и прибыла в нашу лабораторию на тестирование.
Корпус выполнен в форм-факторе «средняя башня», как и Define R5. Его габариты: 233 мм в ширину, 451 мм в высоту и 520 мм в глубину. Полные габариты корпуса (включая ножки, задние винты и выступающие элементы): 233 х 465 х 533 мм. Масса нетто составляет 9.1 кг (Define R5 весит 11.2 кг). Выходит, что модель Define S «похудела» на целых два килограмма.
Новый вариант не слишком высок, зато достаточно широк – это позволяет устанавливать в него высокие башенные охладители CPU и оставляет достаточно места для проводов за поддоном системной платы.
Fractal Design продолжает следовать традициям, и Define S наделен все тем же строгим классическим дизайном, что и другие модели серии Define. Квадратные формы и прямые углы, ничего лишнего – для большинства пользователей подобный лаконичный вид был и остается наиболее предпочтительным.
Fractal Design Define S изготовлен из холоднокатаной стали SECC толщиной ~0.8 мм. Это касается как самого шасси корпуса, так и боковых панелей. Снаружи он окрашен черной матовой шершавой на ощупь краской, на которой практически незаметны отпечатки пальцев. Присутствует и пластик – из него изготовлена фронтальная панель, отшлифованная под металл, хотя им и не являющаяся.
Левая боковая панель Define S в вариации Window наделена большим квадратным акриловым прозрачным окном, через которое просматривается все внутреннее пространство. Любители наблюдать за «жизнью» внутри своего ПК будут в восторге. Но за красивости придется расплачиваться повышенным уровнем шума, ведь модель с окном не наделена шумоизоляцией на левой боковине.
Вариация Define S без прозрачного окна с левой стороны шумоизолирована и оборудована посадочным местом для 140 или 120 мм вентилятора с фирменной заглушкой ModuVent, также шумоизолированной.
И если вы намерены собирать в Define S систему с воздушным охлаждением, разумнее будет приобрести версию без прозрачного окна. А вот для жидкостного охлаждения выбор в пользу модификации с окном будет как нельзя кстати (впрочем, это на любителя).
Правая боковина у обеих вариаций обложена «шумкой» на битумной основе и оклеена тряпицей. Подобное решение применяется в автомобилях и помимо снижения уровня шума снижает вибрации. Кстати, в Define S шумоизоляция как раз наиболее выгодна именно на правой боковине, поскольку жесткие диски у него крепятся с правой стороны за поддоном материнской платы.
Каждая боковая панель прикручена с заднего торца парой винтов с накатанной головкой. Винты не отсоединяются и удерживаются на боковине даже после откручивания, поэтому потеря им не грозит. Снятие боковины происходит небольшим сдвигом назад.
Фронтальная панель Define S полностью закрытая, хотя вентиляционные щели все же есть – с боков панели по всей высоте. Она выглядит монолитной, какие-либо опознавательные знаки, функциональные или дизайнерские элементы отсутствуют, лишь сверху виднеется «глаз» индикатора питания, совмещенный с сигнализатором активности накопителей.
В отличие от других «тихих» корпусов серии Define, у модели Define S отсутствует фронтальная дверца и шумоизоляция спереди. А все потому, что она не наделена 5.25-дюймовыми отсеками вообще. Это сделано в угоду поклонникам систем жидкостного охлаждения.
Лицевая панель легко снимается, если ее потянуть за нижнюю часть на себя (провода к ней не подсоединены). При этом открывается доступ к фронтальному штатному вентилятору и огромному противопылевому фильтру. Последний съемный, выполнен из пластика и капроновой сетки, и занимает всю площадь.
Органы управления вынесены на верхний торец передней панели. В центре расположилась больших размеров круглая кнопка включения, слева от нее – маленький «сброс». Справа от кнопок находятся два порта USB 3.0, с левой стороны – пара стандартных аудиоразъемов.
Задняя панель выдает типичную для современного корпуса компоновку с нижним расположением блока питания. Есть примечательность: производитель минимизировал вентиляционные отверстия, и по сути они остались только на заглушках слотов расширения, не считая решетки заднего вытяжного вентилятора.
В остальном – семь слотов расширения и стандартный вырез под I/O-заглушку материнской платы. Отверстия для выводов шлангов системы жидкостного охлаждения не предусмотрены, что немного странно, учитывая предрасположенность Define S к СЖО.

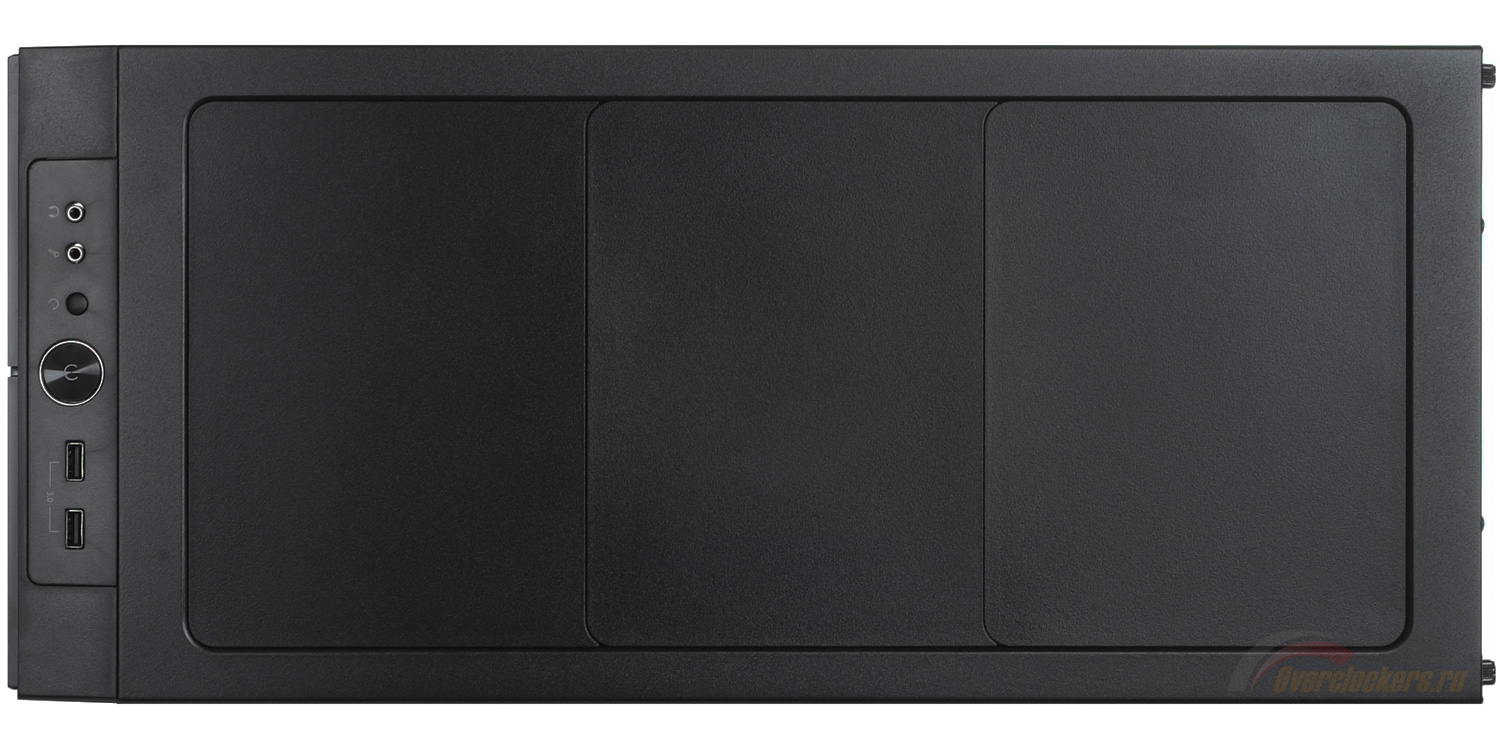

Верхняя панель Define S полностью закрытая, наделена тремя заглушками ModuVent. Все так же, как и у модели Define R5.
Применяемый здесь шумоизоляционный материал несколько иной, чем на боковых панелях. Этот больше похож на поролон с оклеенной тряпицей.
Днище у Define S оборудовано двумя вентиляционными решетками, они закрыты сдвижным (назад) противопылевым фильтром. Задняя решетка предназначена для блока питания, центральная – для нижнего вентилятора.
Опорой Define S служат четыре прикрученных к днищу круглые ножки, выполненные из пластика и жесткой резины, с окантовкой из отполированного металла.
Внутренняя компоновка Fractal Design Define S в первую очередь отличается свободной передней частью. Здесь нет ни корзин для 5.25-дюймовых устройств, ни корзин для накопителей. Абсолютно свободное пространство, необходимое для размещения трехсекционного радиатора СЖО любой толщины, резервуара с жидкостью и помпы. Вот уж действительно корпус оптимизирован под СЖО, подобное встретишь не так часто.
Изнутри корпус полностью черный. Выделяются белые заглушки слотов расширения и крыльчатка фронтального вентилятора.
Как и полагается грамотно сделанному корпусу, Define S оснащен продуманной системой организации проводов. В поддоне предусмотрены все нужные отверстия (в том числе для прокладки провода питания процессора ATX12V), они обрезиненные.
Кроме того, Define S уже изначально оснащен стяжками для проводов в количестве четырех штук. Сделаны они из материи и очень удобные, поскольку на липучке (в Define R5 аналогичная картина). Да и выглядят такие стяжки стильно, к тому же каждая помечена логотипом производителя.
Расстояние между поддоном и боковой стенкой колеблется в районе 24-40 мм, что без труда позволяет проложить тут даже большие связки проводов. Спасибо большой ширине корпуса.
Огромных размеров прямоугольный вырез в поддоне в районе процессорного гнезда позволит беспрепятственно подлезть к крепежной крестовине (backplate) кулера CPU. Последний, за счет большой ширины корпуса, практически не ограничен по высоте: производитель заявляет максимальную высоту охладителя в 180 мм, что хватит, наверное, всем современным суперкулерам.
Графический адаптер поддерживается длиной до 425 мм при наличии в корпусе фронтальных вентиляторов, без них длина карты увеличивается до 450 мм. Если же спереди установлен радиатор СЖО, длина видеокарты сокращается на толщину радиатора.
Материнская плата устанавливается на стандартные шестигранные стойки из комплекта. Центральная стойка несъемная, она выполняет функцию центрирования платы при установке, не давая ей елозить, что очень удобно. В Define S поддерживаются все основные форматы материнских плат: ATX, microATX и Mini-ITX.
Для блока питания предусмотрено место в нижней задней части. Он располагается на прямоугольных ножках, выштампованных из днища, с наклеенными мягкими прокладками из мелкопористой резины. Вырез для БП на задней панели также наделен амортизирующей прокладкой.
Что касается размеров блока питания, то в Define S дела обстоят так: в корпус можно установить модель длиной до 300 мм, при условии отсутствия нижнего вентилятора. В противном случае максимальная длина БП сокращается до 180 мм при размещенном снизу 120 мм вентиляторе или до 140 мм при использовании «стосороковки».
Как было упомянуто ранее, Define S не поддерживает 5.25-дюймовые устройства вообще, впрочем, как и внешние 3.5-дюймовые. Количество поддерживаемых накопителей равно пяти: три 3.5-/2.5-дюймовых жестких диска и дополнительно два твердотельных накопителя. Они размещаются за поддоном системной платы в вертикальном положении.
Накопитель прикручивается к съемному кронштейну, который изначально оборудован силиконовыми антивибрационными прокладками, при помощи специальных винтов с ограничителем из комплекта.
Далее собранная конструкция одной стороной вставляется в пазы, а другой прижимается винтом с накатанной головкой (им кронштейн также оборудован изначально). Собственно, на этом все. На верхней фотографии показан один установленный жесткий диск по центру, к нему можно добавить еще два.
Ситуация с двумя SSD накопителями аналогичная, за исключением того, что эти устанавливаются непосредственно за поддоном системной платы, а антивибрационное крепление для них не предусмотрено.
В качестве итога отметим, что сборка системы в Fractal Design Define S оказалась исключительно удобной. Давненько мне не встречался подобный корпус, в котором процесс сборки проходит быстро и абсолютно без затруднений.
Единственное, о чем стоит предупредить, так это об SATA-кабелях для накопителей, которые очень желательно использовать с прямыми разъемами. Использование кабелей с Г-образными разъемами чревато возникновением затруднений с подключением устройств.
Укладка проводов за поддоном очень удобна, а уложенные провода не препятствуют закрыванию боковины.
Система охлаждения Fractal Design Define S сначала может показаться запутанной, но это вовсе не так. Благо в корпусе все просто как дважды два: он поддерживает девять вентиляторов (восемь у модели с прозрачным окном) типоразмера 140 мм, которые могут быть заменены на «стодвадцатки».
Три модели спереди, три сверху, по одной сзади и снизу, и одна вертушка на левой боковой панели. Напомним, что у модели с окном нет поддержки бокового вентилятора.
Многосекционных радиаторов СЖО можно вместить два: один радиатор на верхней панели типоразмера 420 или 360 мм (и далее по убыванию) и один радиатор на фронтальной панели типоразмера 360 или 280 мм.
В штатной комплектации Define S оборудован двумя фирменными вентиляторами Fractal Design Dynamic GP14 на гидродинамическом подшипнике, типоразмера 140 х 140 х 25 мм.
Первый установлен на фронтальной панели и функционирует на вдув, обдувая видеокарту и частично загоняя прохладный воздух за поддон материнской платы, попутно охлаждая накопители.
Второй размещен на тыловой панели и функционирует на выдув.
Скорость вращения крыльчаток обоих вентиляторов заявлена производителем как ~1000 об/мин, но на деле оказалась ~800 об/мин (по показаниям тахометра материнской платы). Разъем питания в данном случае трехконтактный.
В Fractal Design Define S предусмотрены приспособления для установки резервуара с жидкостью, а также крепежные отверстия для помпы типа DDC.
Вот здесь можно посмотреть интересные фотографии умельцев-водянщиков собранной в Define S системы жидкостного охлаждения.
Что касается контроллера вентиляторов, которым наделен Define R5, то в версии Define S он отсутствует. И при отсутствии внешних отсеков выходит, что в этот корпус можно установить лишь примитивный реобас в задний слот расширения, либо подключить вентиляторы к материнской плате и задействовать ШИМ.
Впрочем, два штатных корпусных вентилятора функционируют довольно тихо, уменьшать их обороты еще сильнее не обязательно. А вот если Define S нашпиговать вертушками под завязку, тогда в этом плане могут возникнуть затруднения.
| Название модели | Fractal Design Define S |
| Тип конструкции | Midi Tower |
| Габариты корпуса (Ш х В х Г), мм |
233 х 451 х 520 |
| Габариты корпуса (с ножками, винтами), мм | 233 х 465 х 533 |
| Масса корпуса (нетто), кг | 9.1 |
| Масса корпуса (брутто), кг | 10.8 |
| Материал корпуса | Сталь / Пластик |
| Цветовая вариация | Black / Black Window |
| Внешние 5.25" отсеки, шт. | Нет |
| Внутренние 3.5" /2.5" отсеки, шт. | 3 |
| Внутренние 2.5" отсеки, шт. | 2 |
| Слоты расширения, шт. | 7 |
| Внешние порты | 2 x USB 3.0 HD Audio |
| Поддержка материнских плат | ATX / microATX / Mini-ITX |
| Штатная система охлаждения | Фронтальный вентилятор: 1 x 140 мм (~1000 об/мин заявленные, ~800 об/мин реальные) Тыловой вентилятор: 1 x 140 мм (~1000 об/мин заявленные, ~800 об/мин реальные) |
| Возможная система охлаждения | Фронтальный вентилятор: 3 x 140/120 мм Тыловой вентилятор: 1 x 140/120 мм Верхний вентилятор: 3 x 140/120 мм Боковой вентилятор: 1 x 140/120 мм (для модели без окна) Нижний вентилятор: 1 x 140/120 мм |
| СЖО | 360 /280 мм радиатор спереди 420 /360 мм радиатор сверху 120 мм радиатор снизу 140 /120 мм радиатор сзади |
| Максимальная длина видеокарты, мм | 425 (450 без фронтальных вентиляторов) |
| Максимальная высота кулера CPU, мм | 180 |
| Максимальная длина блока питания, мм | 140 / 180 / 300 (с нижним 140 мм вентилятором / 120 мм / без вент.) |
Во время испытаний в Fractal Design Define S собиралась следующая система:
Эффективность системы охлаждения Fractal Design Define S сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.
Тестирование проводилось при наличии в корпусе обоих штатных вентиляторов при их номинальной скорости вращения (~800 об/мин). Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Процессор был разогнан до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore поднималось в BIOS материнской платы до 1.375 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z во время нагрузки держалось возле этого значения. Потребляемая мощность процессора во время нагрузки составляла ~120 Вт.
Оперативная память разгонялась с частоты 1333 МГц до 1866 МГц и функционировала с задержками 9-10-9-24 1Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи 16 000, время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный запасной прогон.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер.
Для разогрева жесткого диска применялась программа AIDA64 v4.2.2800. Использовался режим «Average Read Access», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 минут. Температурные показатели с «винчестера» снимались с помощью этой же программы.
Видеокарта функционировала в 3D на частотах 1228 МГц по ядру и 7000 МГц по памяти (по показаниям MSI Afterburner). Напряжение ядра в нагрузке составляло 1.15 В. Режим Boost оставался активным, лимит по TDP увеличивался до 106%. При этом частота ядра не менялась, как и напряжение, а мощность держалась около значения 92-94%.
Для прогрева видеокарты использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Нагрев видеоускорителя проводился в течение 25 минут, а замеры температуры осуществлялись с помощью утилиты MSI Afterburner 4.1.1. Скорость вращения вентиляторов СО видеокарты при ее тестировании выставлялась на 60%, что соответствовало ~2600 об/мин. Также использовался режим «Auto», в котором в 2D вентиляторы вращались со скоростью ~750 об/мин (17%).
Стоит учесть, что стендовая видеокарта получила нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого картой воздуха может скапливаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.72.0 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 4.1.1 |
| Нагрев и мониторинг HDD | AIDA64 v4.2.2800 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 23°C, не меняясь во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CFractal Design Define S обеспечил хорошие результаты с учетом того, что корпус «запечатан», а два штатных вентилятора функционируют на низких оборотах. Разница температур видеокарты по сравнению с открытым стендом составила 9 градусов по Цельсию в пользу последнего (в режиме «Auto» температура ниже, но и шум сильнее), процессора – всего 3 градуса (при использовании башенного охладителя CPU результат должен быть еще лучше).
Но температура HDD оказалась не идеальна: в корпусе жесткий диск греется до 42°С. Что, впрочем, все же ниже, чем на Open Stand, на 4°С. Опять же, не будем забывать о низких оборотах фронтального вентилятора, который занимается охлаждением HDD. Да и нетипичное расположение диска в Define S вносит свою лепту в его охлаждение. А вообще сильно горячие «винчестеры» здесь лучше не использовать.
Напоследок займемся изучением уровня шума. Задача – исследовать звукоизоляцию Fractal Design Define S, поэтому будет приведено сравнение с шумовыми характеристиками открытого стенда (Open Stand на графиках).
Как и при тестировании температурных режимов, замер звукового давления проводился при использовании в корпусе двух штатных вентиляторов в их номинальных скоростных режимах. Вертушка процессорного кулера функционировала на штатных 1200 оборотах, вентиляторы видеокарты выставлялись на «Auto» (~750 об/мин, 17%), жесткий диск работал без нагрузки.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замер звукового давления проводился с расстояния 1 м от системного блока, так как именно на таком удалении от компьютера чаще всего находится пользователь. Шумомер располагался в нескольких положениях от системного блока: спереди (Front на графиках), сверху (Top), слева (Left), справа (Right) и справа с открытой боковой панелью (Right, Open).
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБНе подвел герой обзора и в плане шумности. Звуковое давление, исходящее от работающего Fractal Design Define S, оказалось примерно сопоставимо с открытым стендом, даже несмотря на то, что функционируют два корпусных вентилятора. Здесь ситуация двоякая: у меня на обзоре оказалась модель с прозрачным боковым окном, и соответственно, с левой стороны у корпуса отсутствует шумоизоляционный материал, поэтому уровень шума выше. Уверен, что у варианта Define S без окна, в котором левая боковина также шумоизолирована, соответствующий показатель будет меньше.
Порадовала работа жесткого диска. Активное перемещение головок HDD привносит лишь легкое стрекотание, низкочастотное грохотание полностью отсутствует. Но отметим особенность: при работающем «винчестере» (даже без его загруженности) возникает слабый паразитный гул, который особенно слышен, если поднести ухо к вентиляционной решетке на фронтальной панели. Должно быть, это резонансные шумы, которые могут появляться в «запечатанном» корпусе, когда внутри остается много свободного пространства. Кроме того, стоит учесть, что в тестировании принимал участие довольно шумный жесткий диск с двумя «блинами».
В первую очередь Fractal Design Define S будет интересен любителям систем жидкостного охлаждения. В кои-то веки на рынок вышел корпус для массового потребителя, внутри которого достаточно места, чтобы можно было без проблем и без применения напильника разместить все связанные с СЖО аксессуары.
Для водянщиков этот корпус – очень хороший выбор. Ну а тем пользователям, кто предпочитает воздушное охлаждение и не собирается в скором будущем переходить на СЖО, лучше остановиться на очень похожем Fractal Design Define R5, хотя бы из-за наличия в нем 5.25-дюймовых отсеков и большего количества поддерживаемых жестких дисков.
Что касается стоимости Fractal Design Define S, то рекомендованный производителем ценник заявлен как 90 евро (100 евро для модели с прозрачным окном). В московской рознице на момент написания статьи (ноябрь 2015 года) стоимость корпуса составляла ~6500 рублей.
Плюсы Fractal Design Define S:
Минусы корпуса:
