Лаборатория продолжает серию обзоров, посвященных линейке графических ускорителей Radeon R9 380. На этот раз мы рассмотрим две любопытные модели: одна принадлежит к классу компактных комплектующих, предназначенных для систем mini-ITX, и способна побороться со своими собратьями; другая же привлекает внимание не только заявленными характеристиками, но и интересным внешним видом, которому разработчики уделили немало времени.
Итак, благодаря нашему партнеру – компании Регард, перед вами подробный обзор Sapphire Radeon R9 380 ITX Compact и XFX Radeon R9 380 Double Dissipation.
Полное название: R9 380 2G D5 (ITX Compact), код производителя: 11242-00.
Каждый из производителей старается привлечь к своей продукции больше внимания, не забывая о внешнем виде упаковки и ее исполнении. Видеокарта Sapphire Radeon R9 380 ITX Compact под стать названию поставляется в миниатюрной коробке, раскрашенной в яркий красный цвет с фирменным изображением головы киборга.
Вся лицевая сторона отдана под наименование компании-производителя, название линейки графического устройства, указание объема видеопамяти и наклейку серии Overclock, которая извещает нас о заводском разгоне.
На обороте в черно-белых тонах приводится список поддерживаемых новинкой функций и технологий. В двух пунктах рассказывается о предустановленной системе охлаждения и размерах адаптера, нашлось место и для повествования о самой линейке AMD Radeon R9 380.
Среди упомянутого выше, на мой взгляд, не хватает изображения видеокарты в разборе со снятым кулером, чтобы мы могли оценить ее конструкцию. Подобное замечание касается многих производителей, которые прибегают к такой практике лишь на топовых продуктах, но никак не на ускорителях среднего ценового сегмента.
Более подробное описание устройства вынесено на торец коробки. Здесь разработчиками приводятся все основные спецификации и рекомендации.
Отдельно стоит упомянуть список системных требований, выдвигаемых к ПК, среди которых отметим блок питания мощностью не менее 500 Вт для одиночной видеокарты и 850 Вт – для работы в режиме CrossFire.
Тонкая упаковка скрывает коробку из плотного картона, выдвигается она легко и без особых усилий. Новинка защищена от окружающей среды мягким пакетом-антистатиком с воздушными прослойками, ее окружают документация и другая комплектация.
К комплекту поставки вопросов не возникает. В компании Sapphire этому атрибуту уделяют немало внимания, что можно ставить в пример другим производителям. В коробке можно обнаружить:
При беглом взгляде на модель Sapphire Radeon R9 380 ITX Compact можно решить, что у разработчиков были дела и поважнее, нежели ее дизайн. Заострить свое внимание здесь практически не на чем, так что пробежимся по ключевым особенностям.
Для современных видеокарт стандарта ITX выдвинуты свои требования, с которыми приходится считаться. По этой причине система охлаждения использует всего один, но крупный 100 мм вентилятор, накрытый пластиковым кожухом с логотипом компании. Инженеры воспользовались собственными наработками, создав компактную СО, не выступающую даже за край печатной платы.
На задней интерфейсной панели представлен следующий набор видеовыходов:
Поддерживаются следующие разрешения:
Кроме того, здесь предусмотрено много прорезей для беспрепятственного выхода горячего воздуха из корпуса, что обеспечит снижение нагрева самой видеокарты и всех комплектующих компьютера в частности.
Sapphire Radeon R9 380 ITX Compact оснащена дополнительным питанием в виде одного восьмиконтактного разъема питания, что вместе со слотом PCI-Express дает ей возможность потреблять до 225 Вт.
Именно такой уровень TDP указали разработчики, хотя, забегая вперед, скажем, что прибор во время замеров показал более скромные аппетиты, нежели заявленные. Беспокоиться здесь не о чем, сама видеокарта оказалась эффективнее и экономичнее моделей из другого лагеря.
Но это еще не все. Фирменная концепция компании подразумевает, что видеокарта оснащена удобным переключателем BIOS между двумя вариантами загрузки – со стандартного на UEFI и обратно. В одном из положений кнопка горит приятным синим цветом – ошибиться невозможно.

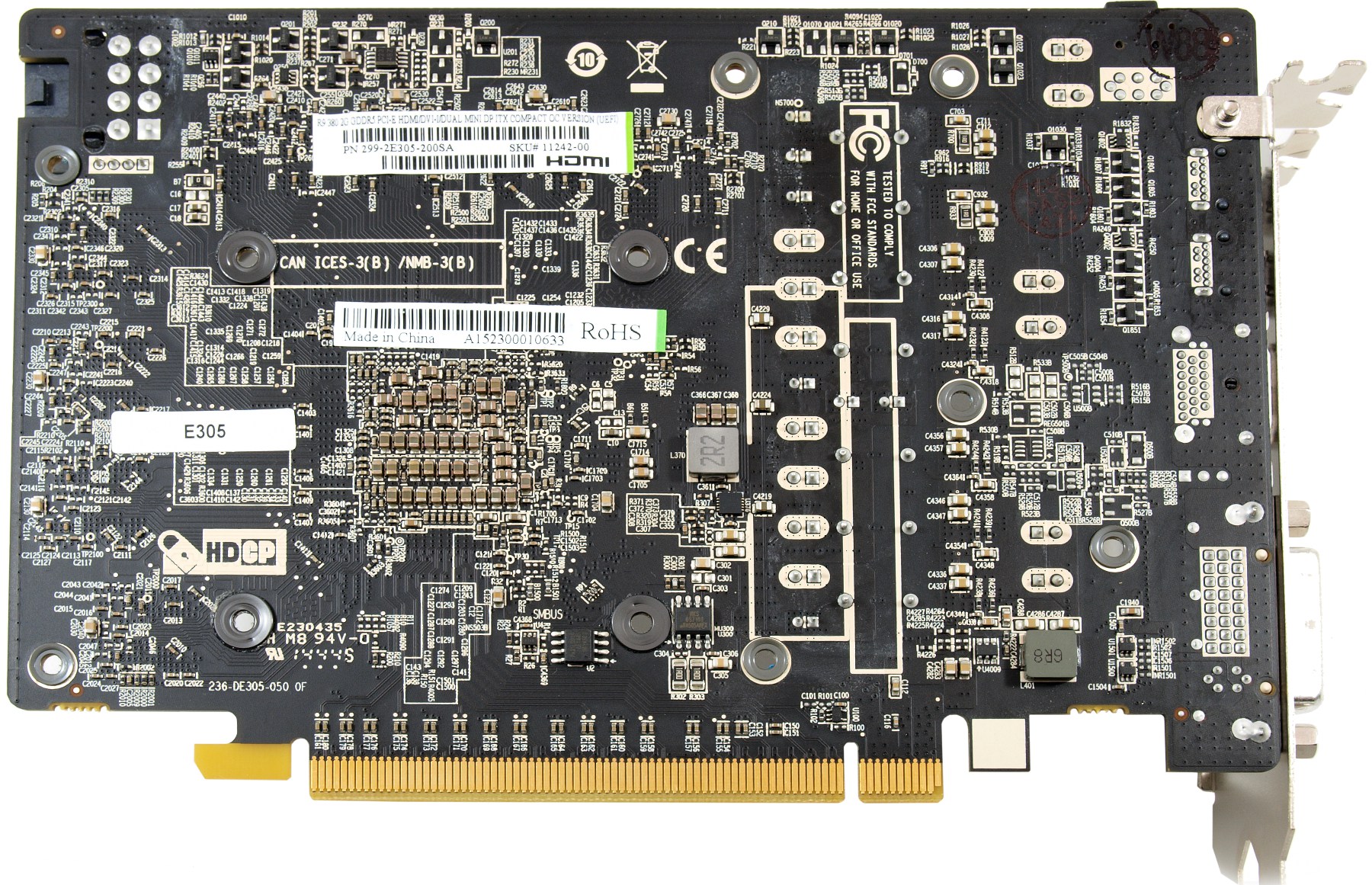

На обратной стороне на печатной плате практически нет свободного места из-за плотной компоновки элементов, при этом какой-либо «бэкплейт» отсутствует. Многие могут посчитать это минусом, поскольку в обычных условиях он предохраняет видеокарту от прогиба текстолита, но данной модели подобное не грозит.
К внешнему виду Sapphire Radeon R9 380 ITX Compact особых претензий не выдвинешь, все же отличительной чертой является компактность, а не дизайн.
И тестируемая модель неспроста заслуживает внимания владельцев HTPC: ее длина не превышает 171 мм, ширина – 115 мм. В системном корпусе новинка перекроет два слота расширения.
Видеокарта Sapphire Radeon R9 380 ITX Compact использует кулер, конструкция которого немного отличается от классической: нет, радиатор и вентилятор на месте, но в первую очередь тут думали скорее о компактности, нежели о производительности.
Для снятия системы охлаждения необходимо открутить четыре подпружиненных винта и шесть обычных по всему периметру печатной платы.
Между кристаллом и основанием радиатора нанесен серый термоинтерфейс, который уже немного подсох. Тем не менее, это не помешало ему показать хороший результат во время тестирования, и даже замена на пасту Gelid GC-Extreme не дала существенного выигрыша.
Несмотря на то, что система охлаждения графического процессора, видеопамяти и цепей питания представляет собой единое целое, оснащенное большим количеством теплопроводящего материала, радиатор от PCB отделяется без особых усилий.
Кожух пластиковый, и в этом нет ничего удивительного, крепится он четырьмя маленькими винтиками, для которых нужна отвертка соответствующих размеров. К нему монтируется один-единственный вентилятор, отвечающий за активное охлаждение.
Без него пластиковый кожух теряет изысканность, откладываем его в сторонку и продолжаем рассмотрение оставшихся элементов.
Габариты стомиллиметрового вентилятора и впрямь велики, но замеры диаметра лопастей показывают более скромное значение – 88 мм.

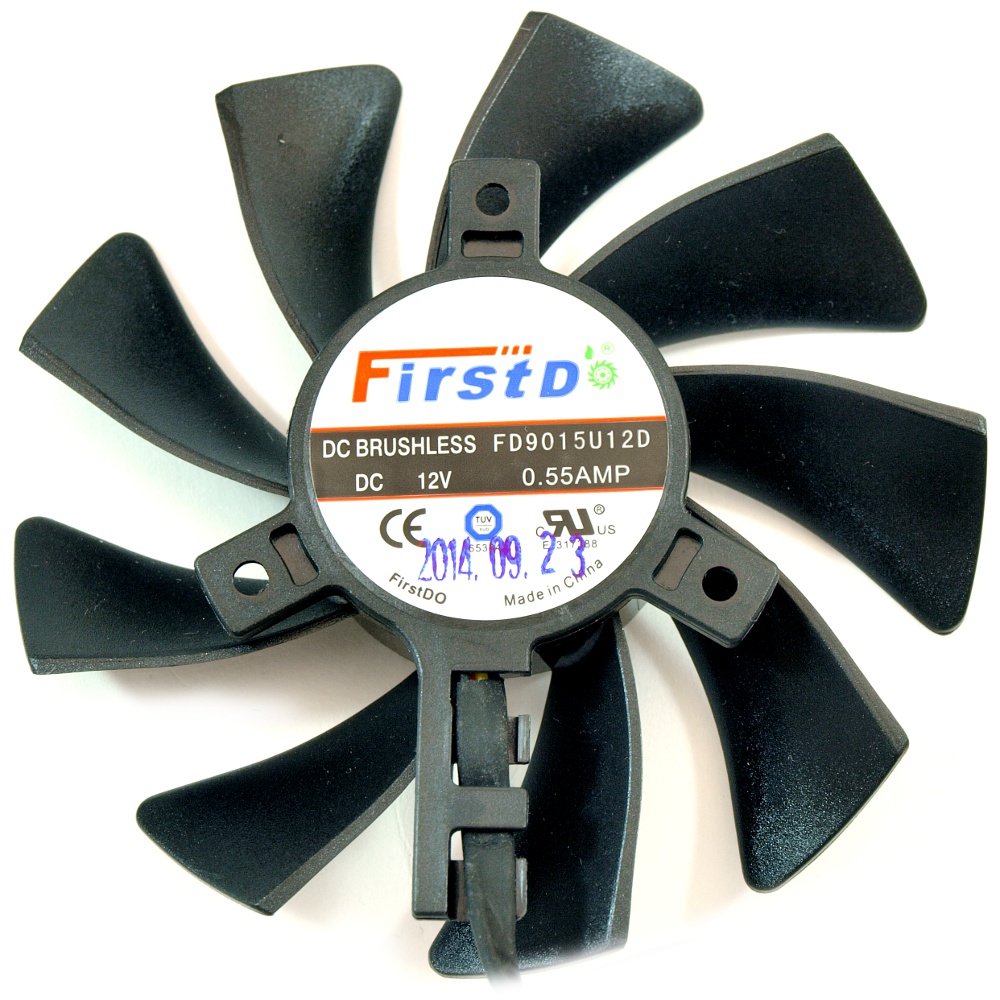

Здесь использована модель компании FirstD, вертушки которой обеспечивают хорошую производительность и невысокий уровень шума на средней скорости вращения. Маркировка FD9015U12D, характеристики 12 В и 0.55 А, диапазон оборотов согласно мониторингу составляет 900-3300 об/мин.
За непосредственное охлаждение графического процессора отвечает крупный цельнометаллический радиатор, пронизанный двумя 8 мм тепловыми трубками и двумя диаметром поменьше – 6 мм. В основание впаяна медная пластина для улучшения передачи тепла на крайние элементы.

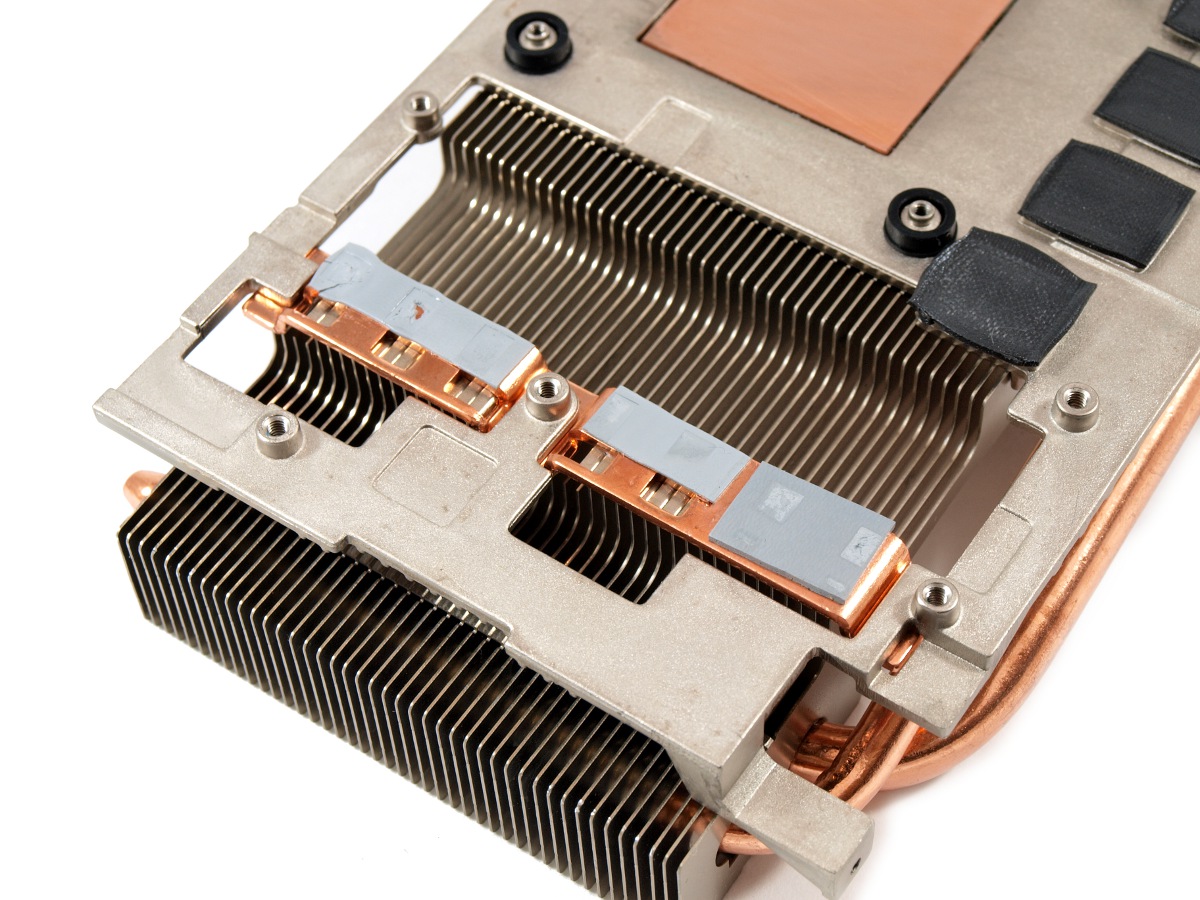

Этот же эффективный прием использован разработчиками и в случае силовой части. Не остались без внимания и микросхемы памяти: широкое основание радиатора контактирует с ними посредством черных термопрокладок.
Как можно видеть, система охлаждения продумана до мелочей и нареканий не вызывает, все остальное покажет тестирование.
Ни для кого не будет сюрпризом, что порой разработчики используют старые наработки, и в данном случае печатная плата досталась новинке от прошлой модели – Sapphire Radeon R9 285 ITX Compact.
Изменения кроются лишь в элементной базе, часть которой перемаркирована, в остальном здесь применяются долговечные твердотельные конденсаторы, Direct-FET транзисторы и фирменные дроссели с пониженным энергопотреблением Black Diamond.

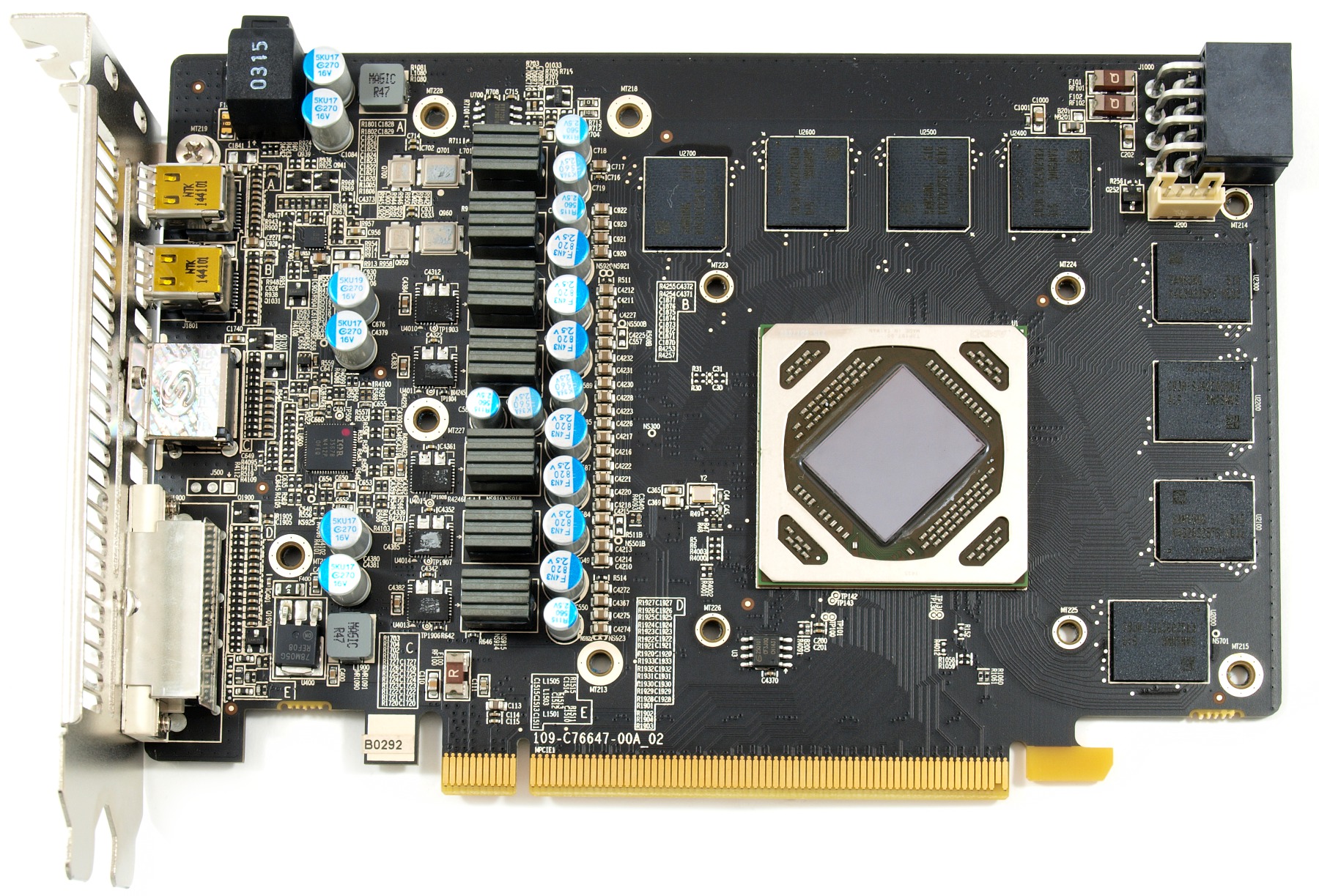

Сама же PCB выполнена на текстолите черного цвета, ее длина составляет скромные по современным меркам 171 мм.

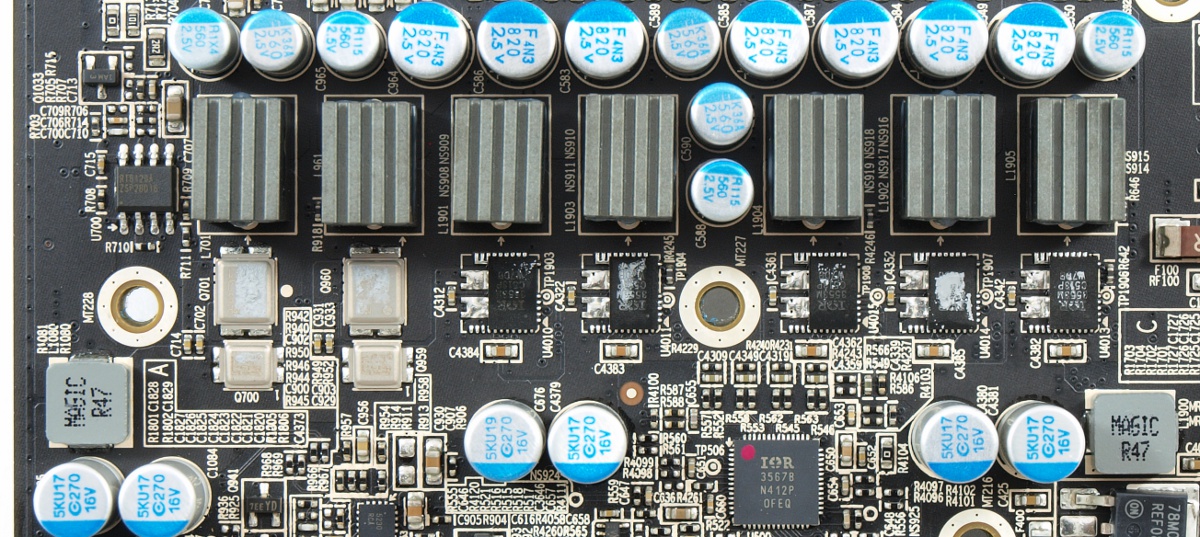

Питание видеокарты выполнено по схеме 5+1+1 фазы (для GPU, PLL и микросхем памяти соответственно). За управление отвечает ШИМ-контроллер IR 3567B, размещенный неподалеку.

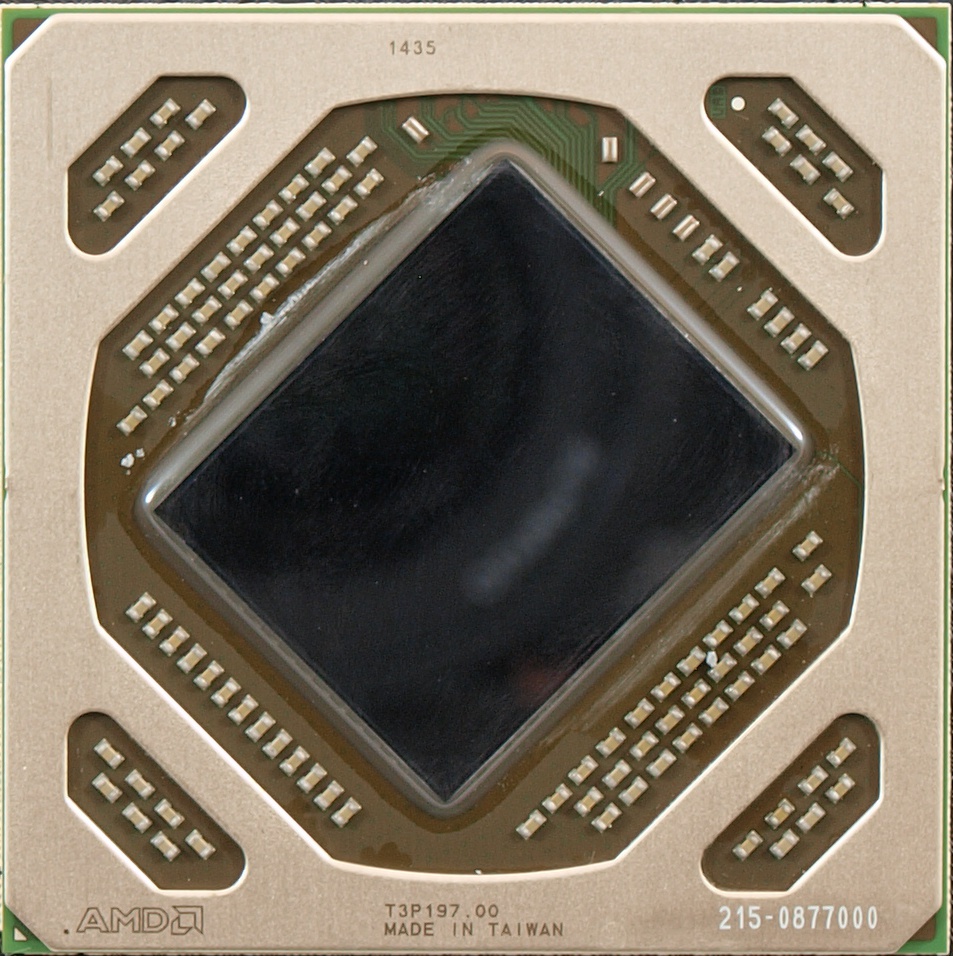

Сердцем модели стал графический процессор Antigua (Tonga), выпущенный в конце августа 2014 года, ревизия 215-0877000. О каких-либо оптимизациях и улучшениях внутри кристалла доподлинно неизвестно.
GPU произведен по 28 нм техпроцессу и содержит 1792 универсальных шейдерных процессора, 32 блока растеризации и 112 текстурных блоков.
Общий объем видеопамяти составляет 2048 Мбайт. Он набран восемью микросхемами по 256 Мбайт каждая производства Samsung с плохо читаемой маркировкой. Паспортная частота памяти – 1400 МГц (эффективная частота 5600 МГц). Обмен данными осуществляется посредством 256-битной шины.
Полное название: Radeon R9 380 990M 4gb Dual Dissipation, код производителя: R9-380P-4DFS.
Видеокарта XFX Radeon R9 380 Double Dissipation, ставшая вторым участником обзора, попадает к пользователю в коробке средних размеров из толстого картона. Вся красочная полиграфия сводится к темным оттенкам с изображением персонажа в геройской маске.
На упаковке приводятся наименование производителя, линейка видеокарты и уникальные особенности модели:
Обратная сторона упаковки впечатляет своим минимализмом. Здесь можно видеть схематичное изображение видеокарты с маркерами и подписями, перечень комплекта поставки, список видеовыходов, поддерживаемых функций и технологий. Как говорится, все строго по делу.
Все интересующие нас детали вынесены на торец коробки. Помимо поддерживаемых операционных систем, среди которых значится и Windows 10, есть список рекомендованных требований, где для стабильной работы указан блок питания мощностью не менее 500 Вт с двумя шестиконтактными коннекторами.
Содержимое коробки извлекается, как из выдвижного пенала. Видеокарта поставляется в пакете-антистатике с воздушными прослойками, прикрытая горкой аксессуаров. Их мы сейчас и рассмотрим.
Сам комплект поставки скромнее, чем у предыдущей модели, однако все необходимое на месте:
Дизайн XFX Radeon R9 380 Double Dissipation выполнен в типичном для компании стиле с преобладанием черного цвета и логотипом на задней интерфейсной панели.
Всю лицевую часть закрывает декоративный пластмассовый кожух с интересными металлическими вставками, на деле оказавшимися креплением к основному радиатору. Все изысканно и со вкусом, другого от разработчиков и не ожидалось.
На роторы двух крупных 90 мм вентиляторов нанесены наклейки с наименованием компании-производителя. В верхней части выступают и снова прячутся четыре тепловые трубки, по две в каждую из сторон. В головной части кожуха за защитной пленкой скрывается и сам логотип XFX.
Для вывода изображения используется набор видеовыходов:
Поддерживаются следующие разрешения:
Все стандартно и функционально, ведь подобный список интерфейсов стал эталоном для многих моделей, позволяя подключить любой монитор или даже телевизор.
К спорным моментам можно отнести дополнительное питание, реализованное в виде двух шестиконтактных разъемов, которые можно было бы заменить одним восьмиконтактным. Отметим и их неудобное расположение под выступающим кожухом, что затрудняет подключение проводов.
К другим мелочам претензий нет. Разработчики уже не раз радовали нас моделями с закругленными краями печатной платы и отсутствием острых или выступающих элементов по всей видеокарте.
Как таковой опорной пластины здесь нет, продукт явно не топовый, да и изгиб текстолита модели не грозит.
Теперь что касается габаритов. Длина новинки составляет 235 мм, ширина – привычные 115 мм, что позволяет ей поместиться во все современные корпуса. В системном блоке она перекрывает два слота расширения.
С установленной системой охлаждения связана одна интересная вещь: разработчики оснастили видеокарту почти съемными вентиляторами. И здесь ключевое слово – «почти». Вытащить их из кожуха задача несложная, надо лишь потянуть два лепестка и он поддастся, но вся проблема в том, что длины проводов не хватает, чтобы их извлечь полноценно, а разъемы для подключения спрятаны глубоко.
Как итог: на приведенной фотографии обе вертушки извлечены настолько максимально, насколько это возможно, больше не получится. Задумка очень интересная, но реализация подводит.

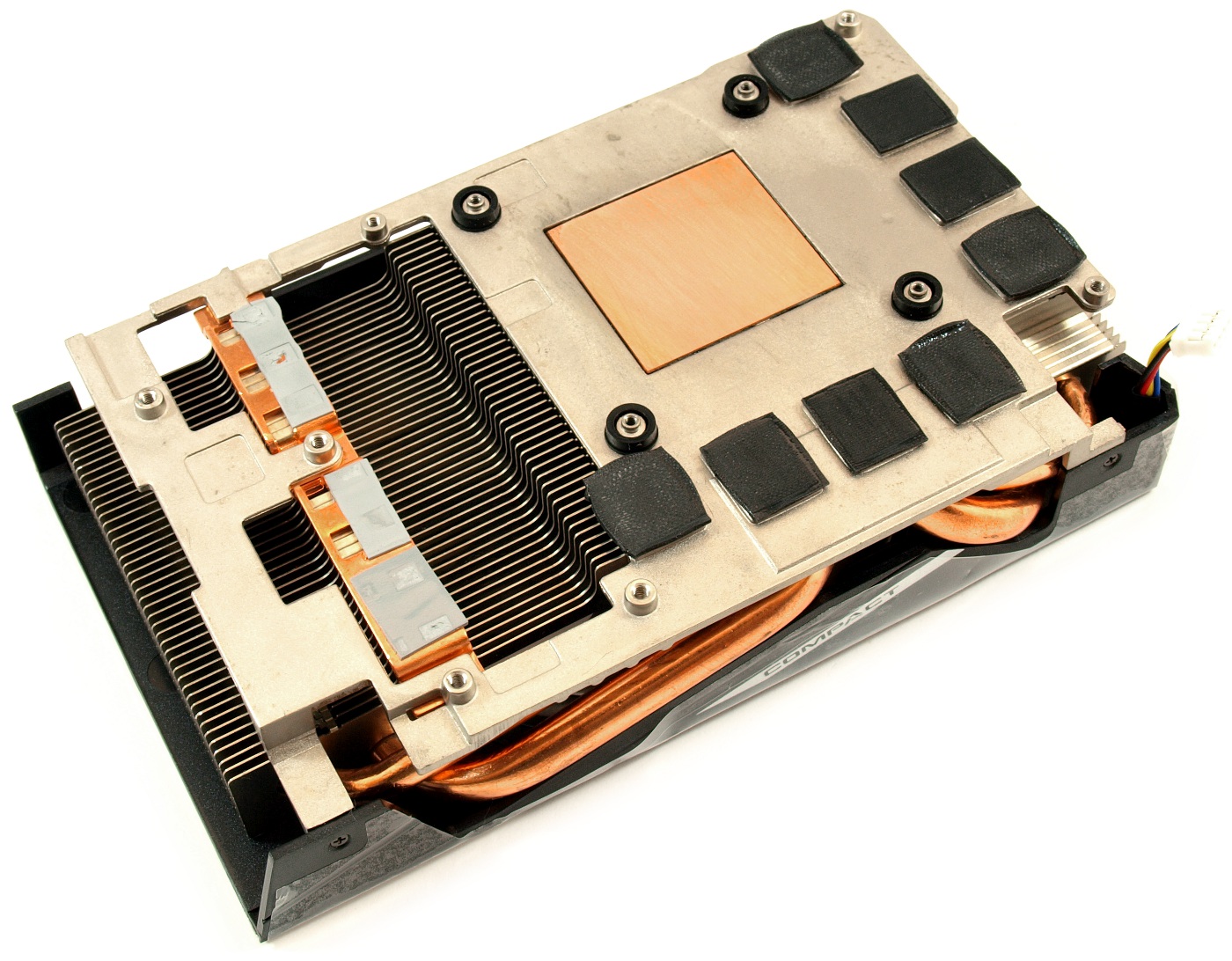

Для снятия всей СО необходимо всего лишь выкрутить четыре подпружиненных винтика. Нанесенная термопаста уже подсохла, но проблем с теплопередачей отмечено не было, были другие вопросы, о которых рассказ пойдет в соответствующем разделе.

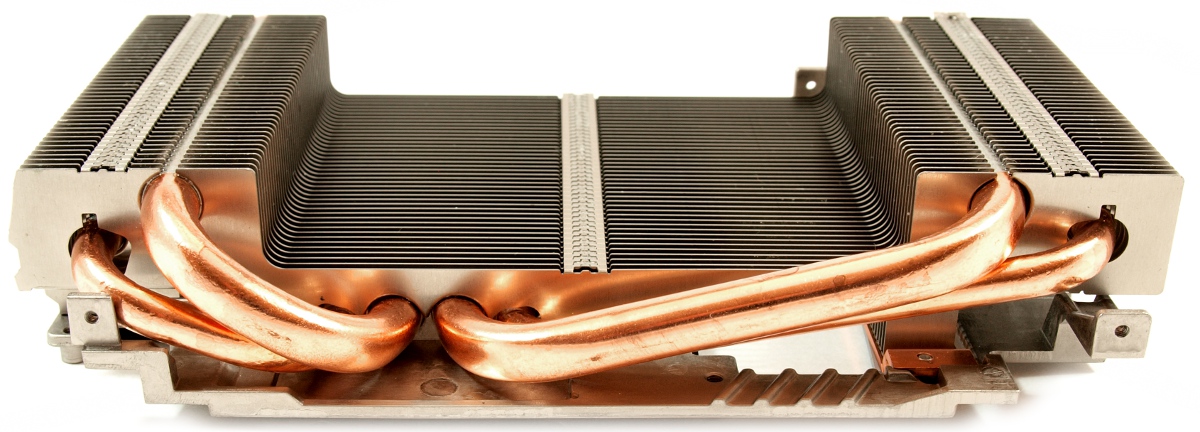

Основной кулер представлен крупным радиатором, который пронизывают четыре тепловые трубки диаметром 6 мм каждая. В основание впаяна медная пластина, обработанная мелкой фрезой, но до зеркального состояния она не дотягивает.
Два вентилятора крепятся вместе с кожухом к радиатору с помощью восьми винтов интересной формы, которые можно было видеть с лицевой стороны видеокарты.
Для улучшения теплопроводности все контакты конструкции тщательно пропаяны, что должно повысить эффективность охлаждения.
Пару сюрпризов скрывает кожух модели. Во-первых, он прячет интересную разводку проводов, длины которой как раз хватило бы для извлечения и чистки вентиляторов, но здесь поступили по-другому.
Во-вторых, он не цельный, а разбирается на две части, соответственно для каждой вертушки своя. Как недостаток отметим то, что разобрать оказалось проще, чем собирать все это воедино
Два 90 мм вентилятора представлены компанией Cooler Master, модель FY09010H12LPB, характеристики 12 В и 0.45 А. Кому-то будет полезной маркировка каждого цвета провода. Скорость вращения крыльчатки находится в диапазоне 1000-3800 об/мин.
Особняком стоит маленький радиатор цепей питания, высота и ширина которого не блещут физическими размерами.
Несмотря на столь компактные габариты, проведенное тестирование показало, что все не так плохо, как можно счесть с первого взгляда. С микросхемами он контактирует через серую термопрокладку.
И снова сюрприз испорчен, перед нами печатная плата модели прошлого поколения XFX Radeon R9 285 Double Dissipation со всеми достоинствами и недостатками.
Ее длина составляет 222 мм. Применена качественная элементная база, в том числе твердотельные конденсаторы и дроссели с ферритовыми сердечниками.
Схема подсистемы питания рассчитана по формуле 5+1+1 (для GPU, PLL и микросхем памяти соответственно). В качестве контроллера применяется микросхема NCP81022, которая распаяна чуть ниже.
Графический процессор здесь тот же – Antigua, выпущен он в начале сентября 2014 года, ревизия 215-0877000. GPU произведен по 28 нм техпроцессу и включает в себя 1792 универсальных шейдерных процессора, 32 блока растеризации и 112 текстурных блоков.
На плате распаяны восемь микросхем памяти по 512 Мбайт каждая производства SKhynix с шиной обмена данных 256 бит, что дает общий объем памяти в 4 Гбайта.
Паспортная частота составляет 1425 МГц (эффективная частота 5700 МГц).
Тестирование видеокарт Sapphire Radeon R9 380 ITX Compact и XFX Radeon R9 380 Double Dissipation проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.1.1.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определена на уровне 30.5 дБ, граница условного комфорта – на отметке 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Наличие заводского разгона – отнюдь не главный плюс модели Sapphire, да и повышение тактовых частот здесь вопрос относительный. Так, графический процессор работает при 980 МГц против 970 МГц, а вот частота видеопамяти ниже – 1400 МГц против 1425 МГц. Мониторинг напряжения отсутствует.
В режиме без нагрузки частотная формула равна 300 / 150 МГц, а температура графического ядра в таком состоянии после тестов снижается до 34°C. Скорость вращения крыльчатки вентилятора – 900 об/мин, что равняется 20% от максимума, шум при этом можно охарактеризовать как очень низкий.
При запуске теста Heaven Benchmark 4.0 частоты ядра и памяти повышаются до заявленных 980 МГц и 1400 МГц соответственно.
При такой нагрузке вентилятор раскручивается до 43% от своей максимальной мощности (1760 об/мин), а издаваемый уровень шума можно назвать комфортным для продолжительной работы – он по-прежнему ниже среднего. Графический процессор при этом прогревается до 69°C, что является хорошим результатом.
Как всегда, проверить эффективность системы охлаждения нам поможет программа MSI Kombustor. Трех минут хватает для фиксации температуры на отметке 71°C, вентилятор раскручивается до 2100 об/мин, и его уже отчетливо слышно. Для удержания теплового пакета в заданных рамках видеокарта снижает частоту ядра с 980 МГц до 925 МГц.
При переходе к разгону выставляются следующие настройки:
Несмотря на «умный» ШИМ-контроллер 3567B, управление и мониторинг напряжением заблокированы, так что приходится довольствоваться тем, что есть.
Тем не менее, итоговый результат можно назвать высоким – 1125 МГц по видеоядру и 1650 МГц по памяти. Да и система охлаждения Sapphire Radeon R9 380 ITX Compact вполне справляется со своей задачей, в принципе, ее можно оставлять в положении «Auto».
Данная модель поставляется с заводским разгоном: до 990 МГц по ядру против 970 МГц у эталонной версии Radeon R9 380. Частота памяти составляет прежние 1425 МГц.
В режиме без нагрузки частоты видеокарты XFX понижаются до 300/150 МГц, температура графического процессора – до 33°C, а шум, издаваемый системой охлаждения, можно назвать низким. Но есть одно «но»: скорость вращения крыльчаток в простое равна 1300 об/мин, хотя обороты спокойно снижаются до 1000 об/мин. Спешно настроенный BIOS или просто чья-то халатность?
Но самое веселое происходит при переходе в 3D. При запуске теста вентиляторы оживают буквально на глазах, повышая обороты за пару минут до 2700 об/мин! Уровень шума становится выше среднего, с которым мириться ну никак не хочется, при этом температура видеоядра – вполне комфортные 67°C.
Так в чем же дело? Все просто – такая кривая для вертушек зашита на уровне BIOS, без ручной настройки здесь никак не обойтись. Кроме того, с данным экземпляром отмечается писк дросселей в нагрузке, который побороть не удается.
Из положительных моментов отметим возможность отслеживать энергопотребление XFX Radeon R9 380 Double Dissipation по параметру VDDC Power.
MSI Kombustor прогревает видеокарту еще сильнее – до 71°C. При этом частота ядра снижается с 990 МГц до 920 МГц, а вентиляторы раскручиваются до 2900 об/мин.
На первом этапе разгона повысим производительность безопасным методом: не затрагивая напряжение, а лишь отодвинув ползунок Power Limit в крайнее правое положение.
При автоматической скорости вращения крыльчаток достигается высокий результат – 1110 МГц для ядра и 1600 МГц – для памяти. Уровень шума сохраняется на прежнем уровне: он высокий и не самый приятный.
При переходе к максимальному разгону выставляются следующие настройки:
Итоговый результат оказывается еще выше: видеокарта стабильно работает при частотах ядра 1165 МГц и памяти 1625 МГц, но здесь уже сказывается низкое значение Power Limit, порой частота графического процессора снижается.
Теперь приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данные видеокарты лишены датчиков в области цепей питания, поэтому результаты силовой части берутся с помощью пирометра. И начнем мы с Sapphire Radeon R9 380 ITX Compact.
Разработчики очень грамотно подошли к вопросу охлаждения своей модели, выбрав оптимальное соотношение между шумовыми характеристиками и температурным режимом. Но даже если вам и 1700-1800 об/мин в нагрузке слишком много, смею заверить, что запас для уменьшения скорости вращения есть, благодаря чему видеокарта становится еще тише.
Теперь рассмотрим график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения XFX Radeon R9 380 Double Dissipation.
А вот здесь ситуация хуже. И лично мне сложно объяснить причину работы вентиляторов в нагрузке при 2700 об/мин. Несмотря на комфортные значения температур, видеокарта заметно шумит на фоне тестового стенда. Но зачем мириться с этим, если можно вручную зафиксировать обороты на отметке 2000 об/мин? Неясно, почему этого не сделали сами разработчики.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Напоследок остается лишь привести версии микропрограммного обеспечения: Sapphire Radeon R9 380 ITX Compact и XFX Radeon R9 380 Double Dissipation.
Плюсы:
Минусы:
Такой малыш, а способен показать зубки – так можно сказать про Sapphire Radeon R9 380 ITX Compact. Несмотря на свою миниатюрность, она не только идет наравне с остальными видеокартами своего класса, но и обходит часть из них, в том числе и полноразмерных конкурентов. Новинка определенно заслуживает похвалы в свой адрес.
Единственное, к чему можно придраться в случае Sapphire Radeon R9 380 ITX Compact – к скромному по нынешним меркам объему видеопамяти. Правда, в разрешении Full HD с ним можно играть во все современные игры, пусть и не на максимальных настройках, а вот 2K не потянет уже графический процессор.
Плюсы:
Минусы:
А здесь за красивой внешностью прячутся недоработки: впечатление о новинке портят мелкие замечания и шумная система охлаждения с плохо настроенной кривой вращения вентиляторов. По этой причине привычная формула «установил и забыл», увы, не работает.
В той ситуации, в которой находится модель сейчас, ее необходимо настраивать вручную под себя. В будущем положение может измениться с выходом новой версии BIOS, но пока что XFX Radeon R9 380 Double Dissipation подойдет не всем пользователям.
