Некоторое время назад в лаборатории за моим авторством вышел обзор процессорного кулера Thermalright Macho Zero. По сути это оказался тот же старый добрый HR-02 Macho, только теперь полностью черный благодаря никелированному покрытию и без вентиляторов. Macho Zero был рассчитан на работу в пассивном режиме, с чем он неплохо справлялся, но лишь при наличии специальной вытяжки.
С тех пор прошло несколько месяцев, и компания Thermalright решила снова напомнить о себе, представив новую версию системы охлаждения все с тем же радиатором. Видимо, инженеры считают модель HR-02 Macho (в народе просто «Мачо») такой совершенной, что готовы выпустить с дюжину ревизий.
С одной стороны, почему бы и нет, если радиатор настолько удачен? С другой, разработчики Thermalright делают это так часто, что подобный подход немного настораживает. Неужели у них нет каких-либо планов дальнейшего развития модели, ведь на свет появляется уже седьмая вариация? Причем без каких-либо изменений в конструкции радиатора HR-02 Macho.
Именно Thermalright Macho X2 Limited Edition и станет главным героем обзора.
На мой взгляд, штамповать кучу одинаковых продуктов – не самая лучшая идея. Но, возможно, новая оснастка кулера положительно скажется на его производительности? Об этом можно будет судить лишь по итогам тестирования, а начнем мы, пожалуй, с краткого знакомства с линейкой Thermalright Macho.
На приведенном ниже изображении можно наглядно оценить эволюцию модельного ряда (версии расположены слева направо в хронологическом порядке).
А теперь сведем их технические характеристики в единую таблицу. На этот раз модели представлены в обратном порядке: от новой к старой.
| Параметры/Модель | Thermalright Macho X2 Limited Edition |
Thermalright HR-02 Macho Zero |
Thermalright HR-02 Macho Black |
Thermalright HR-02 Macho Rev.B |
Thermalright HR-02 Macho Rev.A(BW) |
Thermalright HR-02 Macho Rev.A |
Thermalright HR-02 Macho |
| Габариты радиатора (ДхШхВ), мм | 140 х 102 х 162 | 140 х 102 х 162 | 140 х 102 х 162 | 140 х 102 х 162 | 140 х 102 х 162 | 140 х 102 х 162 | 110 х 140 х 160 |
| Масса радиатора, г | 710 | 710 | 710 | 720 | 710 | 710 | 860 |
| Площадь рассеивания, см2 | ~9 000 | ~9 000 | ~9 000 | ~9 000 | ~9 000 | ~9 000 | ~9 000 |
| Типоразмер вентиляторов, мм | 140/120 | 140/120 | 140/120 | 140/120 | 140/120 | 140/120 | 140/120 |
| Тип конструкции | Башня | Башня | Башня | Башня | Башня | Башня | Башня |
| Количество секций, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Ребра/цвет | Никелированный алюминий/ светлый никель (верхняя пластина черная) | Никелированный алюминий/ черный никель | Никелированный алюминий/ серый никель | Никелированный алюминий/ светлый никель (верхняя пластина черная) | Алюминий/ алюминий | Алюминий/ алюминий | Никелированный алюминий/ светлый никель |
| Количество ребер, шт. | 31 | 31 | 31 | 31 | 31 | 31 | 31 |
| Расстояние между ребрами, мм | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 |
| Толщина ребра, мм | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| Тепловые трубки, материал | Никелированная медь | Никелированная медь | Никелированная медь | Медь | Медь | Медь | Никелированная медь |
| Диаметр тепловых трубок, мм | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Количество тепловых трубок, шт. | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Основание, материал | Никелированная медь | Никелированная медь | Никелированная медь | Никелированная медь | Никелированная медь | Никелированная медь | Никелированная медь |
| Модель вентилятора | Thermalright TY-142 | – | Thermalright TY-147 | Thermalright TY-147 | Thermalright TY-147 | Thermalright TY-140 | Thermalright TY-140 |
| Количество вентиляторов, шт. | 2 | 0 | 2 | 1 | 1 | 1 | 1 |
Полагаю, особых комментариев здесь не требуется.
Перед нами вновь привычная черно-зеленая упаковка систем охлаждения Thermalright Macho. Если мне не изменяет память, то все версии Macho за исключением Zero поставлялись в черно-зеленых коробках.
На упаковке можно найти спецификации системы охлаждения, ее изображение и список наград, полученных компанией в сфере охлаждения.
Комплект поставки можно назвать большим, хотя в нем лишь все необходимое. Из необычного отметим фирменную отвертку Thermalright, которой сам давно пользуюсь, она довольно удобная.
В него входит:
Приведенная в начале статьи таблица технических характеристик хорошо отображает отсутствие перемен в конструкции радиатора. Пусть визуально Thermalright Macho X2 Limited Edition и отличается от собратьев, но это лишь благодаря новым вентиляторам.
Сам радиатор системы охлаждения остался без изменений. Процитирую самого себя: «И тут может быть всего две причины для подобных действий со стороны компании: либо это простая «косилка денег» аналогично иным производителям, либо HR-02 Macho настолько хорош, что менять в нем ничего не нужно».
И, действительно, герой обзора может похвастать интересным внешним видом. Причем основной вклад вносят новые вентиляторы – Thermalright TY-142.
Это относительно новые модели с низким уровнем оборотов (800 об/мин) и соответственно низким уровнем шума. Парой таких устройств и оснащается Thermalright Macho X2 Limited Edition.
Теоретически два тихих низкооборотистых вентилятора способны обеспечить хороший продув толстого радиатора и тем самым помочь ему справиться с охлаждением горячего процессора.
В конструкции Macho HR-02 уже давно нет никаких изменений. Если точнее, то с 2011 года существенных модификаций не было, менялся лишь цвет материалов, да основание чуточку увеличилось в размерах.
Ну а если напрямик, то радиатор Thermalright Macho X2 Limited Edition абсолютно идентичен HR-02 Macho Rev.B. Об этом говорит и название – перед нами «ограниченный выпуск» обновленной старой версии.

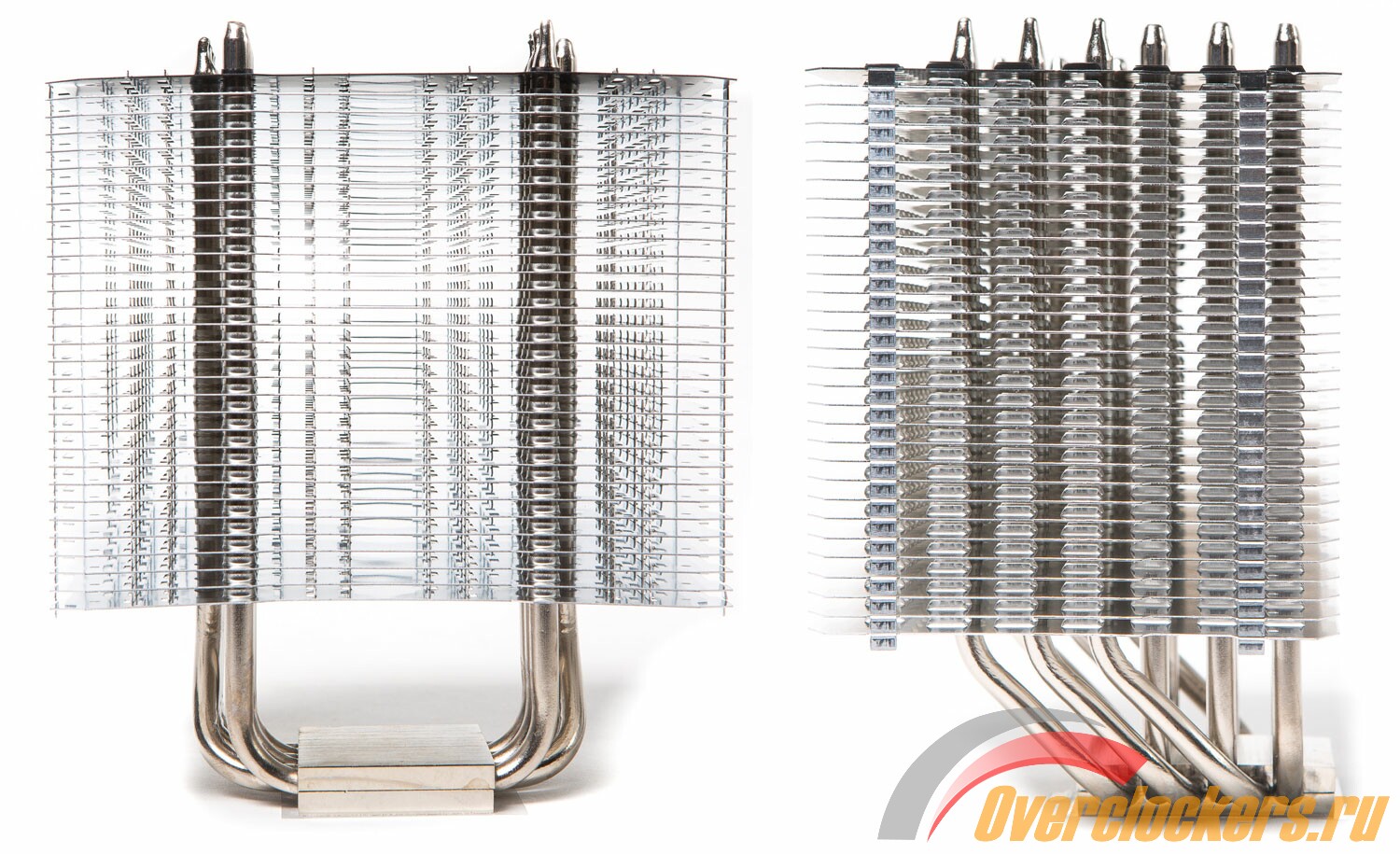

Размер радиатора неизменен – 140 х 102 х 162 мм. Это все та же односекционная «башня» с шестью тепловыми трубками U-образной формы, диаметр теплотрубок равен 6 мм. На них нанизаны алюминиевые ребра в количестве 31 штуки, пайка между пластинами и тепловыми трубками не применяется.

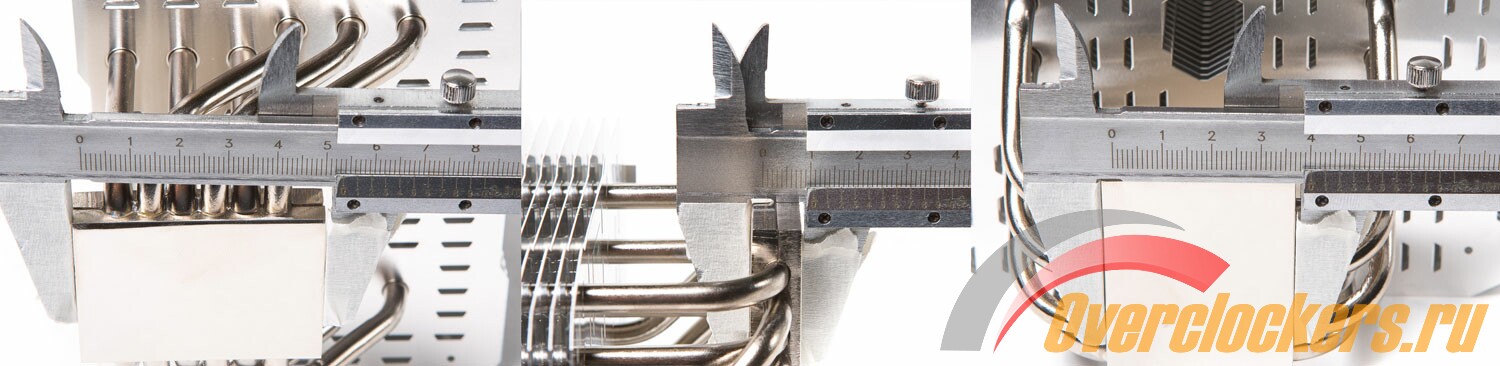

Расстояние между ребрами равно 2.9 мм, толщина одной пластины (если верить производителю) равна 0.4 мм. Как и все приведенные выше параметры, осталась неизменной и площадь рассеивания радиатора – ~9 000 см2.

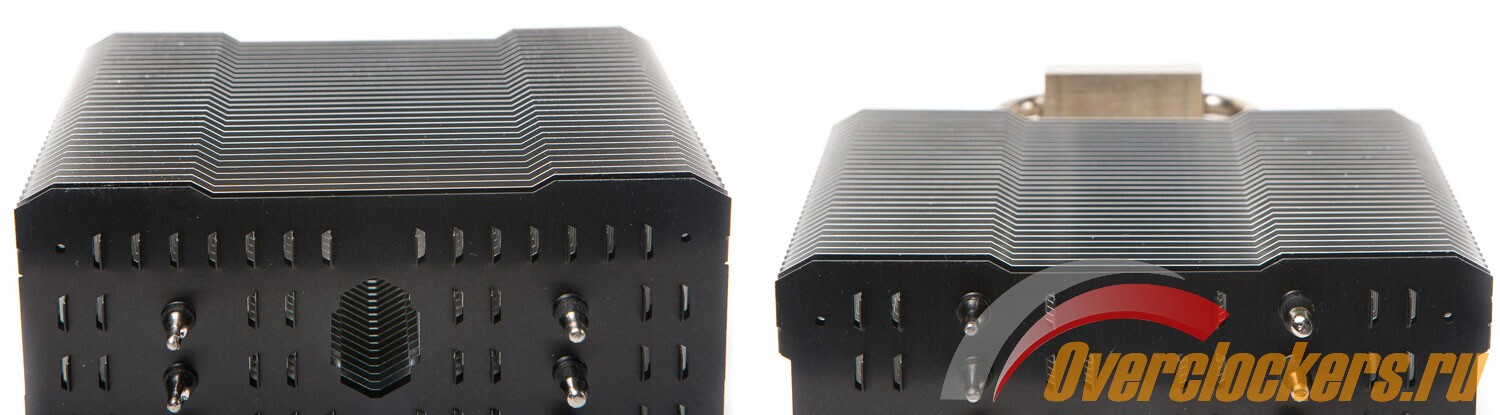

С передней и задней сторон радиатора есть небольшие углубления. С учетом того, что с этих сторон устанавливаются вентиляторы, они способствуют более тихой работе системы охлаждения.
Проще говоря, если ребра будут находиться впритык к вентилятору (крыльчатке), это сделает систему охлаждения более шумной. В идеале размещение вертушки при расстоянии 4-7 мм от нее до поверхности радиатора (или корпусной решетки) делает ее работу более тихой. Впрочем, это можно проверить и самому, а возвращаясь к теме обзора, скажу, что подобное реализовано в конструкции системы охлаждения True Spirit.

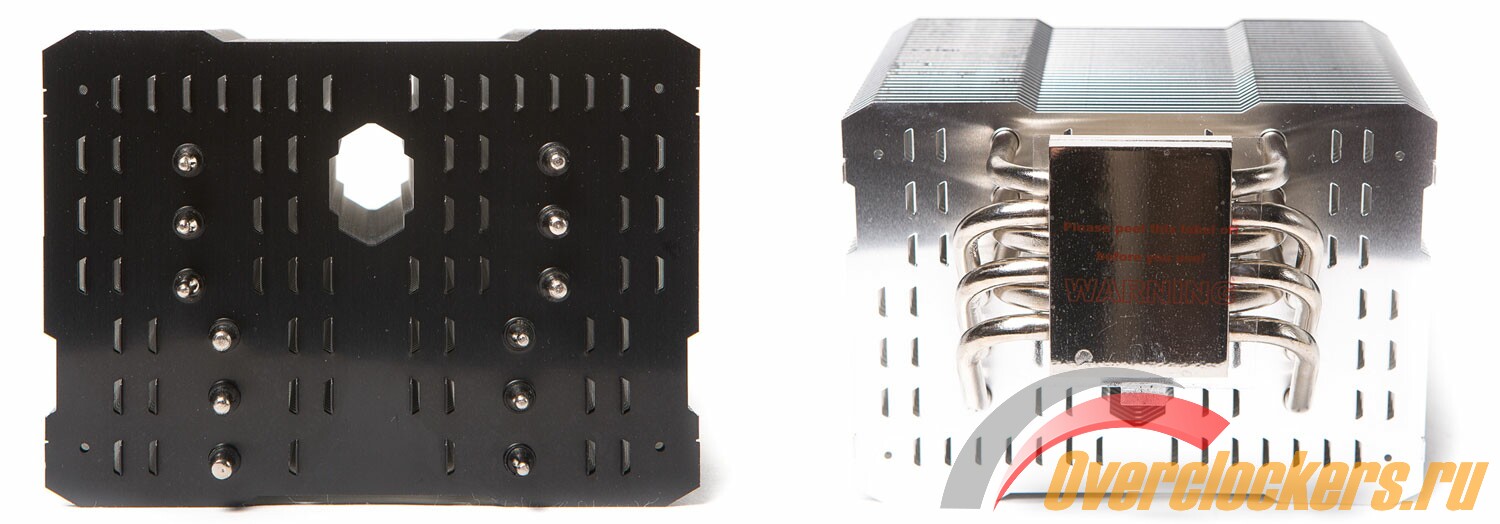

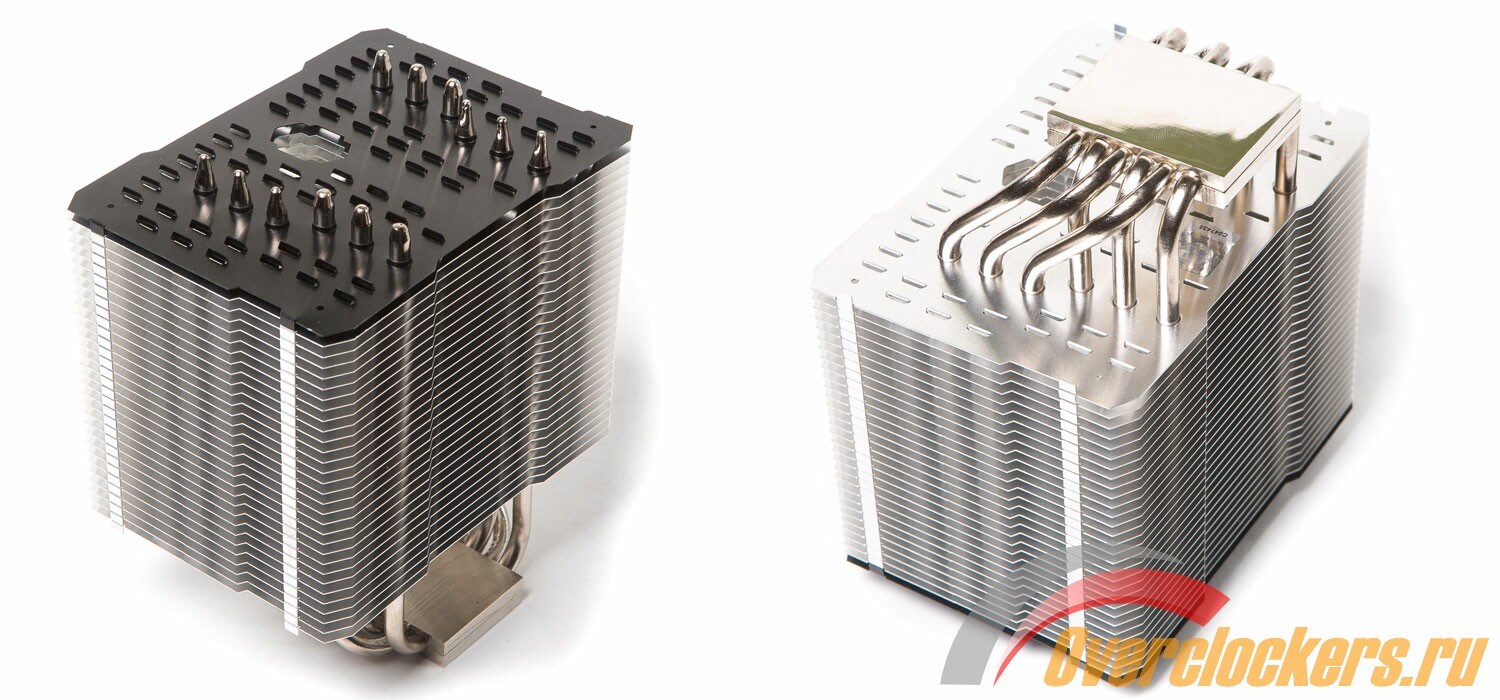

Верхняя пластина окрашена в черный цвет, в каждой пластине присутствует множество отверстий, которые способствуют лучшей конвекции. А большое отверстие предназначено для доступа к винту прижимной пластины.
Традиционно для продуктов Thermalright не обошлось без фирменной голографической наклейки. Она находится на последнем ребре с наружной стороны над основанием.

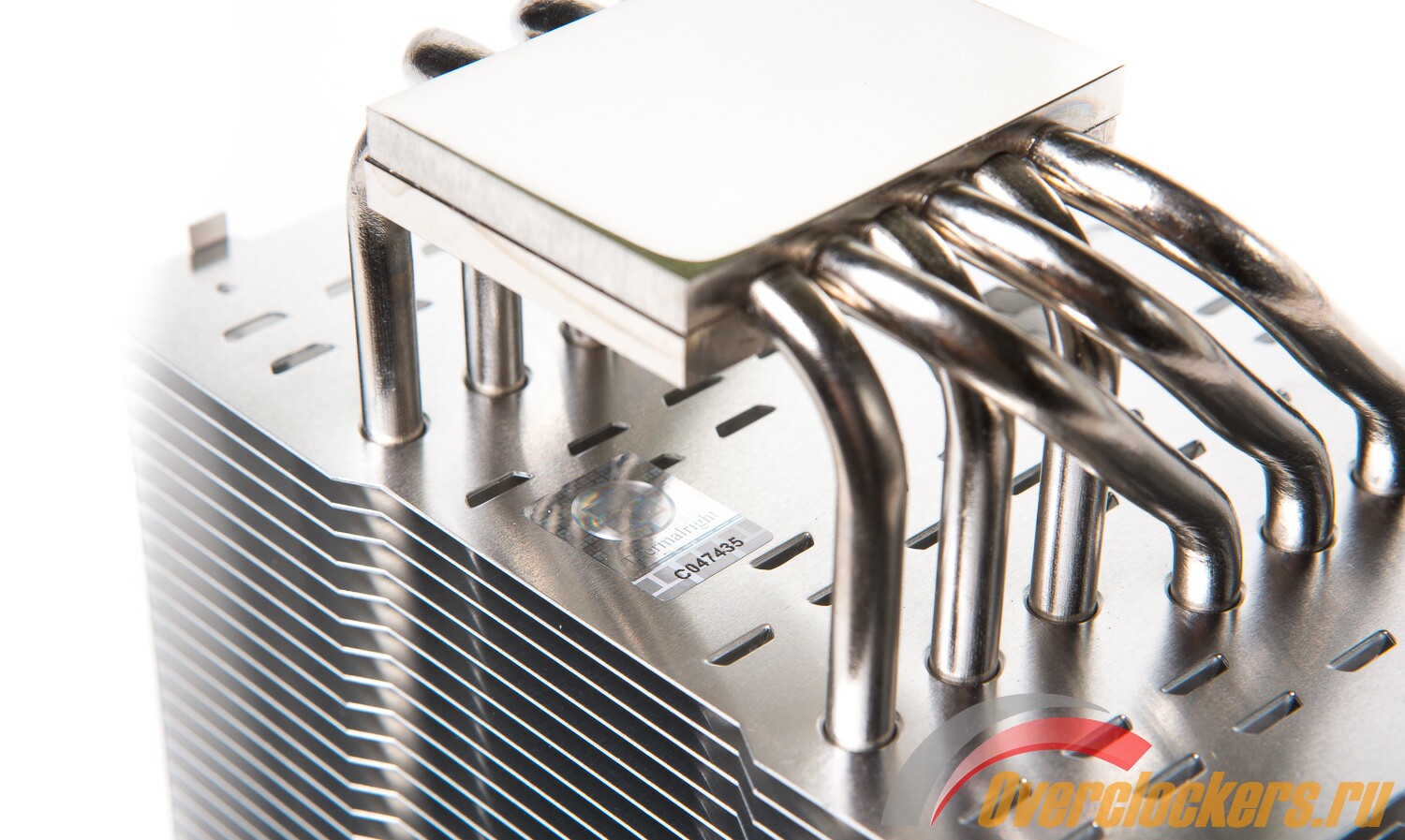

«Подошва» радиатора состоит из пары медных пластин, между которыми проходят тепловые трубки. Последние в свою очередь хорошо пропаяны.
Три теплотрубки при выходе из основания сразу же устремляются вверх, три остальные – под небольшим наклоном (угол 45 градусов). Благодаря такому загибу и расположению тепловых трубок в ребрах радиатора, основание ассиметрично смещено относительно центра основного массива. Это позволяет не беспокоиться о совместимости, например, с модулями памяти, даже при установке вентилятора.

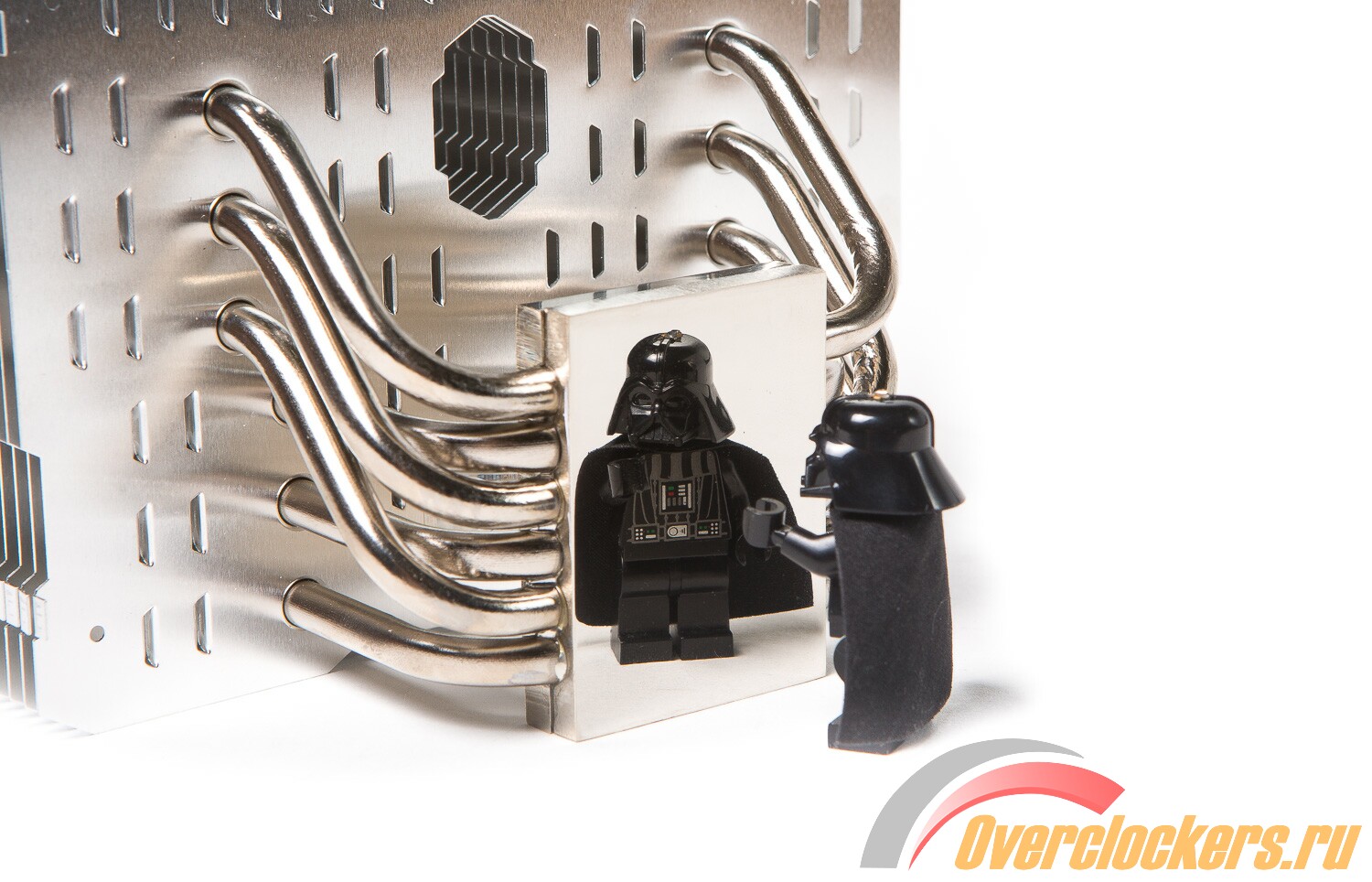

Само основание отполировано до зеркального блеска, в нем можно увидеть четкое отражение.
Его габариты – 53 х 40 х 10 мм.

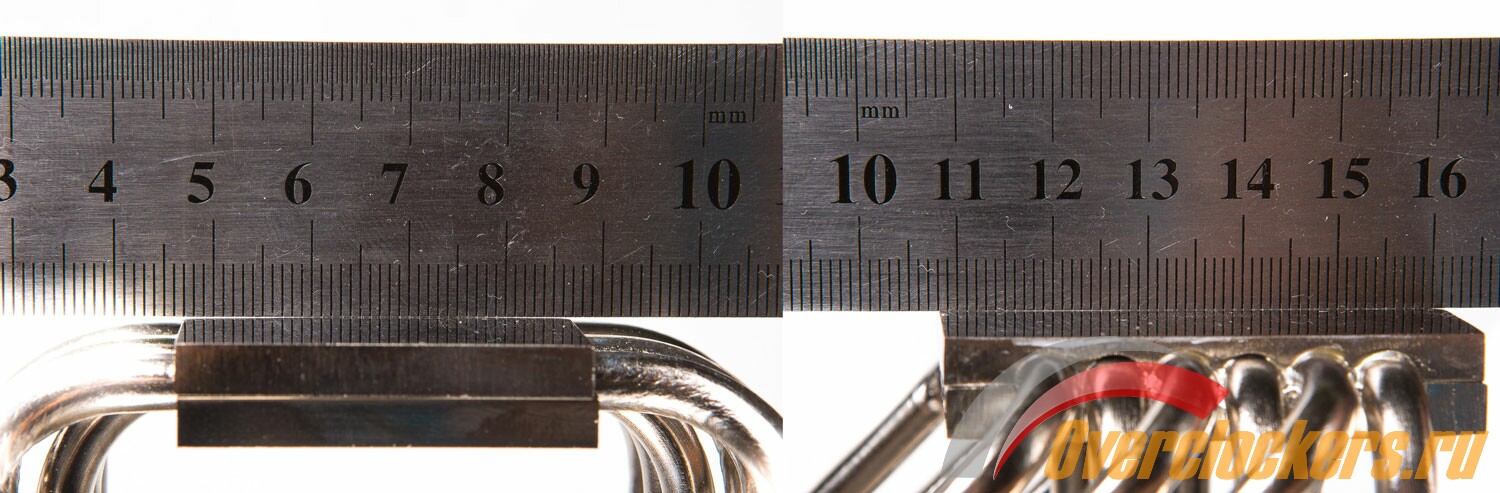

Тест с линейкой показывает наличие горба.

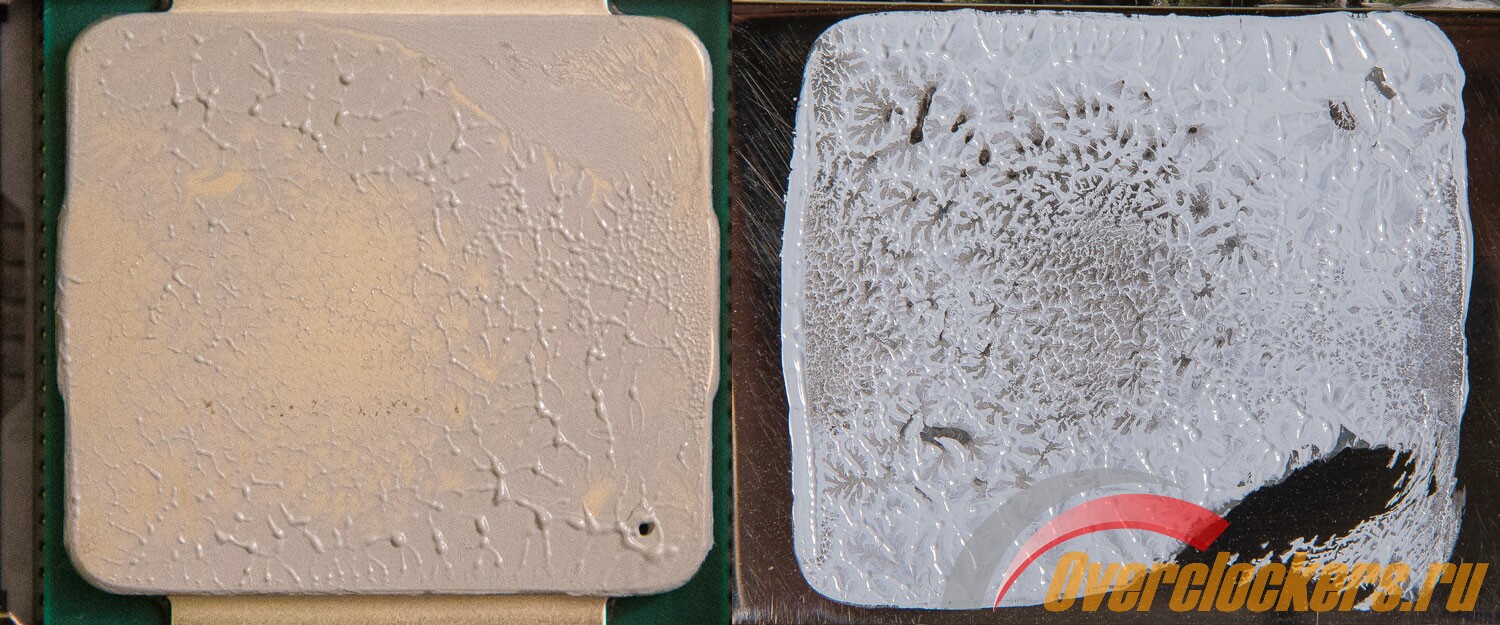

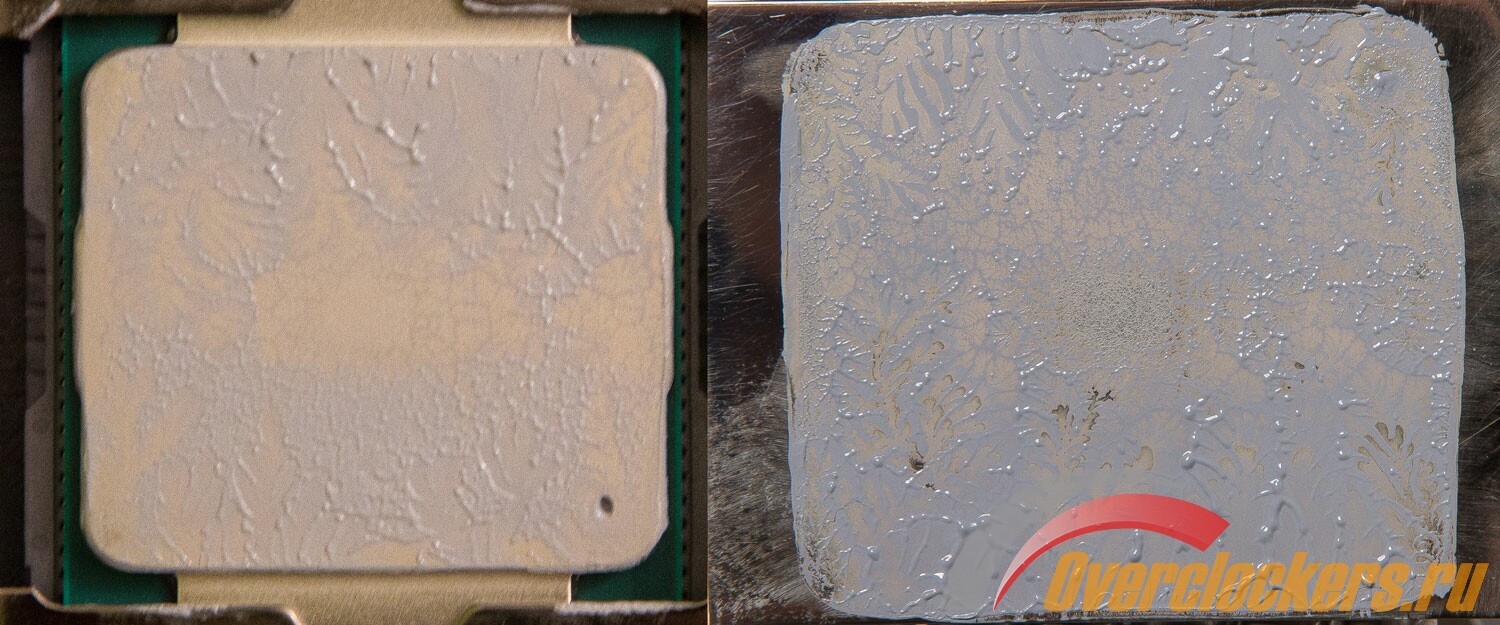

По фотографии видно, что хороший отпечаток с таким горбом в случае Thermalright Macho X2 Limited Edition не получишь. Ситуацию усугубляет и неровная крышка процессора Core i7-5960X.
На очереди снимок отпечатка одного из оппонентов – Thermalright HR-02 Macho Zero. Горб, присутствующий на нем, больше, нежели у главного героя, об этом свидетельствует полученный отпечаток.

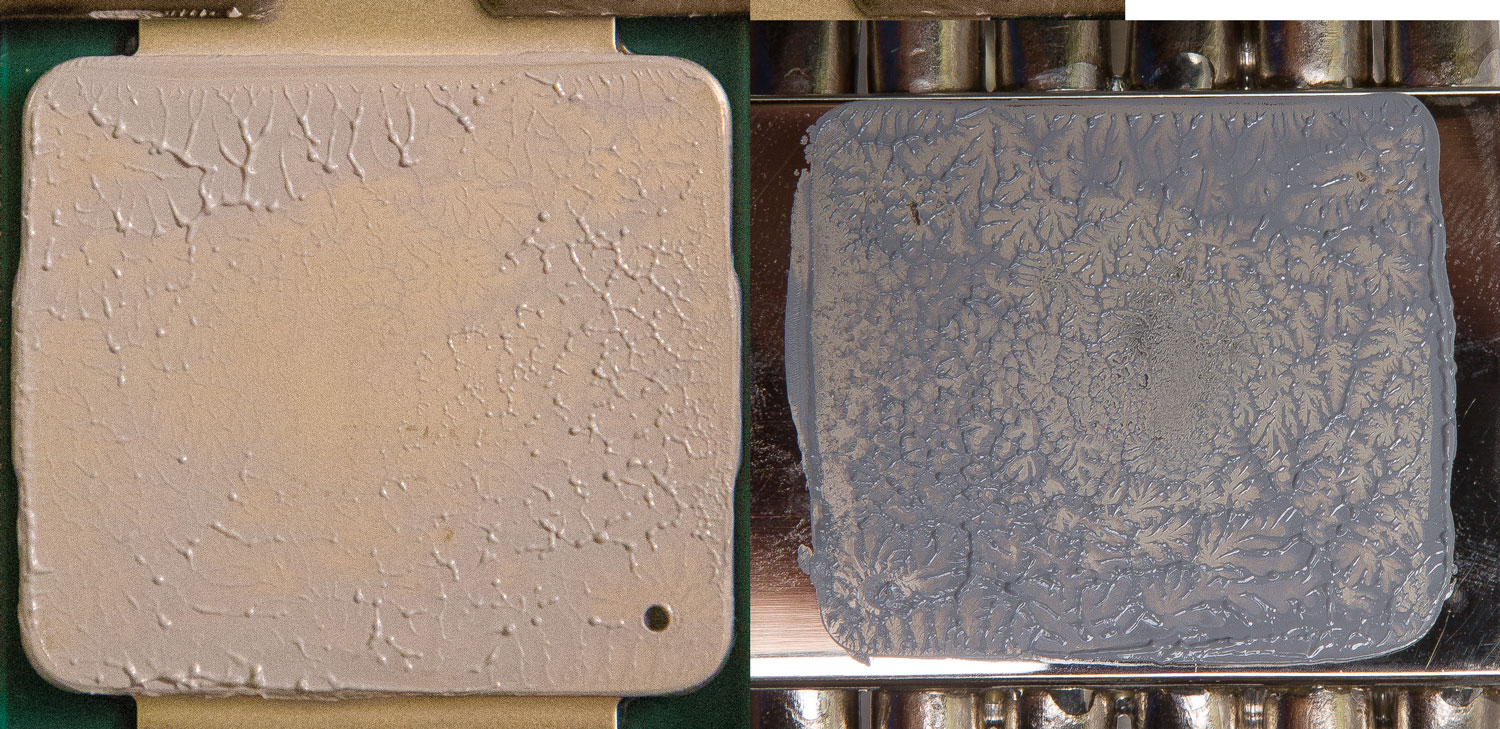

И напоследок отпечаток третьего участника обзора – Thermalright True Spirit 140 Power. Судя по нему, можно спокойно говорить о наличии горба на основании и в этом случае.
Очевидно, Thermalright опять за свое.
Пожалуй, это единственное серьезное изменение в Thermalright Macho X2 Limited Edition по сравнению с другими версиями. Как уже упоминалось, система охлаждения комплектуется парой моделей Thermalright TY-142.

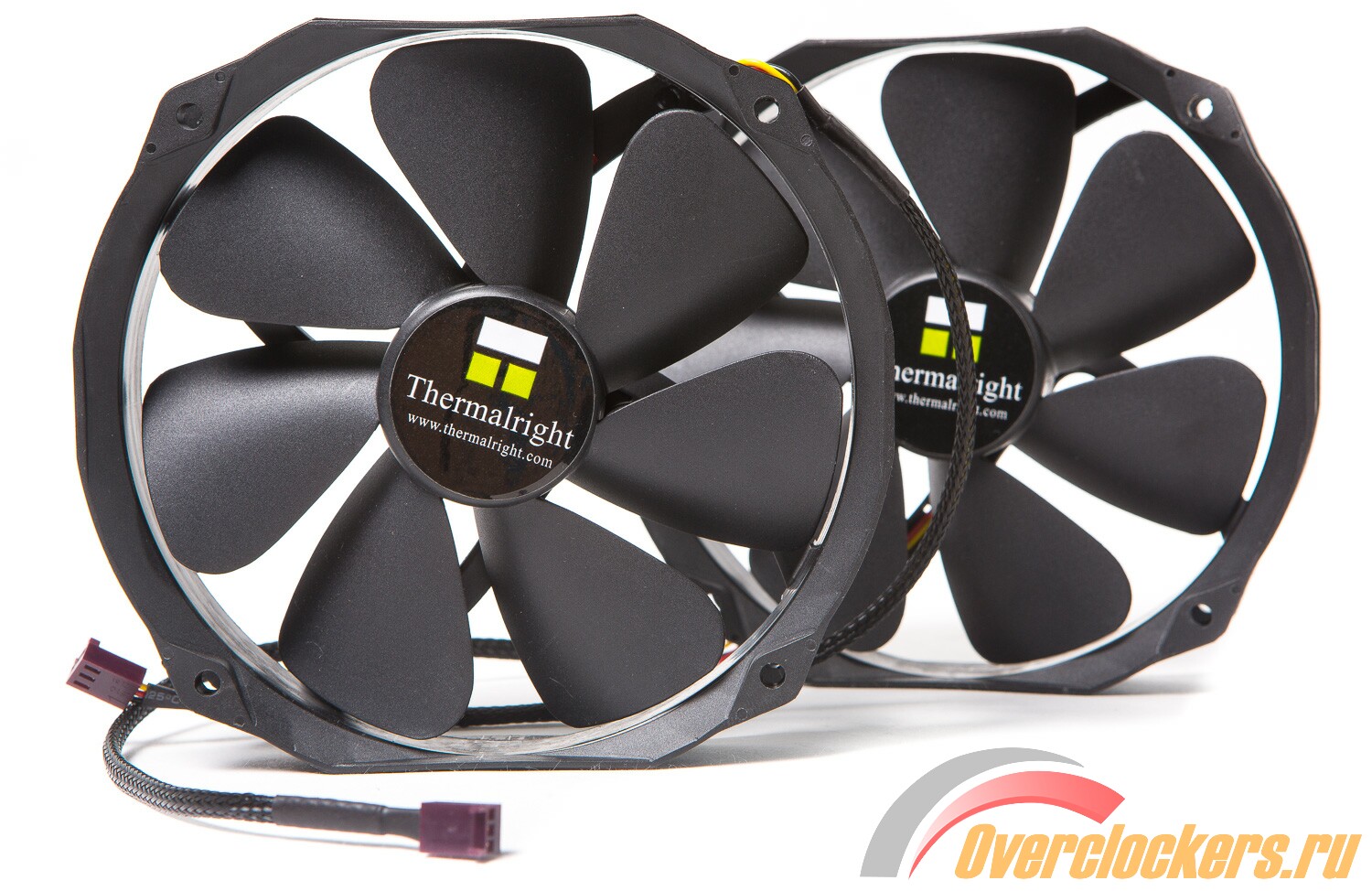

К сожалению, нового в них не так чтобы много; можно отметить лишь цвет и скорость работы. Да, компания Thermalright наконец-то выпустила в линейке TY устройство черного цвета. Но пока нельзя сказать, пойдет ли оно в серию или же будет поставляться лишь с кулерами Limited Edition. Ранее Thermalright TY-142 можно было встретить в комплекте с Macho PCGH-Edition, но о данной модели информации не было и на одном из двух сайтов о ней ничего не сказано, так что называть ее восьмым «Мачо» не будем.

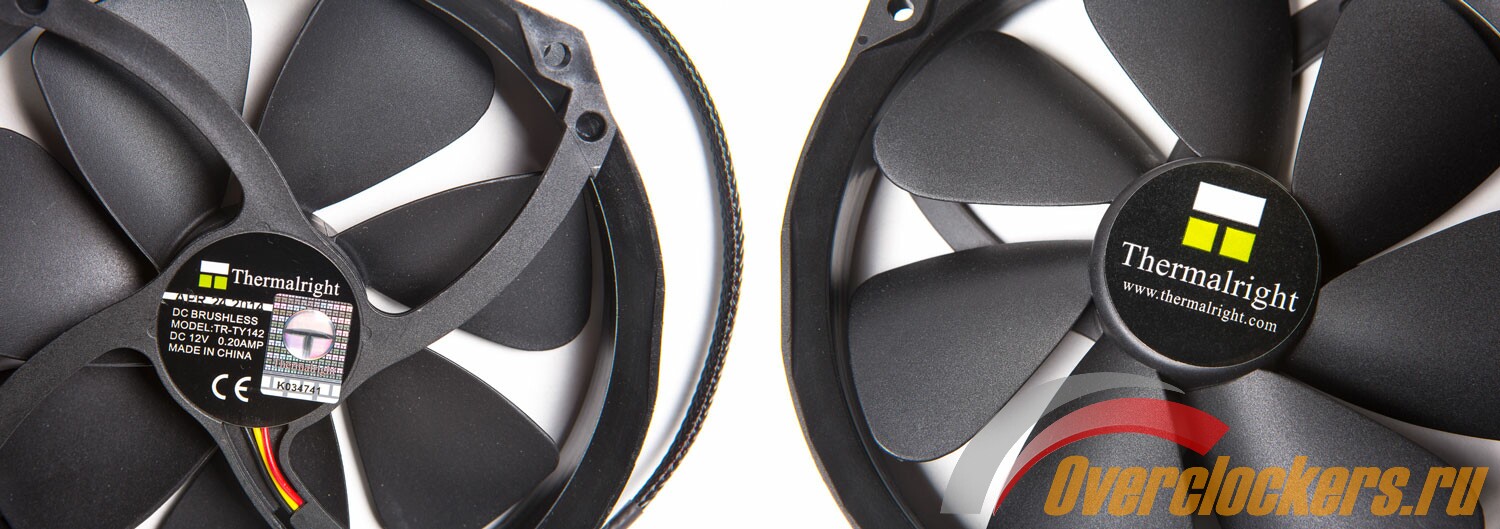

Что касается характеристик, то Thermalright TY-142 это 140 мм вентилятор с круглой рамкой, габариты которой 140.0 х 152.0 х 26.5 мм. Семилопастную крыльчатку он унаследовал от TY-141, только теперь она черного цвета. На ней размещены семь широких и массивных лепестков-лопастей. Здесь используется подшипник 2х качения (Two Ball Bearing), аналогичный применяемым в предшественнике TY-141 и большом TY-150. Вертушка работает с фиксированной скоростью 800 об/мин, воздушный поток при этом составляет 43 CFM, а заявленный уровень шума всего 15 дБ.

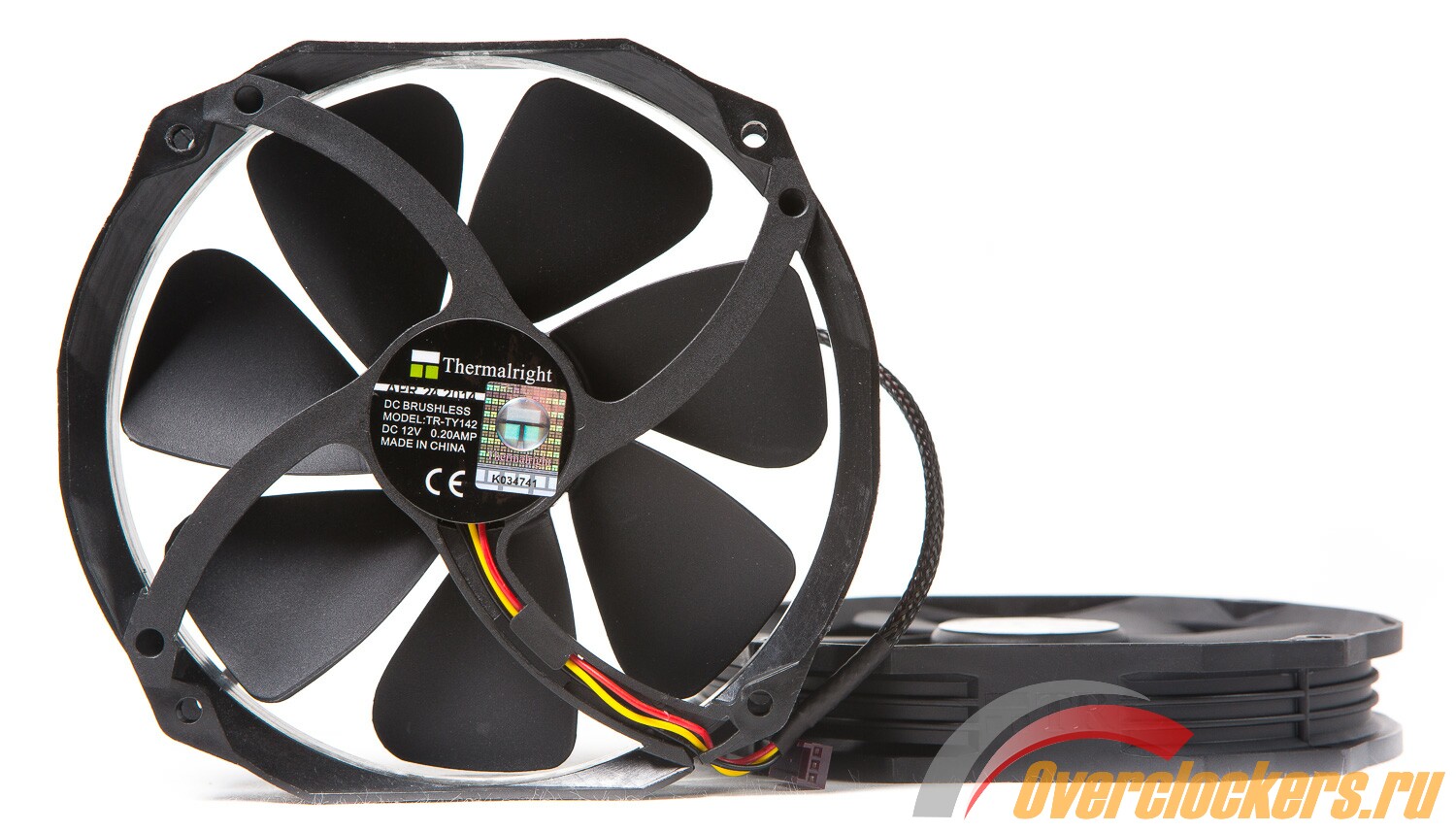

С обратной стороны есть наклейка с наименованием модели, некоторыми характеристиками и голографической наклейкой.
Отметим, что качество пластика новинки лучше, чем у рассмотренных ранее Thermalright TY-149.
| Характеристика | Значение |
| Маркировка | Thermalright TY-142 |
| Размер, мм | 140 х 152 |
| Толщина, мм | 26.5 |
| Диаметр крыльчатки, мм | 132 |
| Диаметр ротора, мм | 42 |
| Длина лопасти, мм | 45 |
| Длина провода, мм | 300 |
| Тип коннектора, pin | 3 |
| Скорость вращения, об/мин | 800 ±10% |
| Воздушный поток, CFM | 16.9 – 73.6 |
| Уровень шума, дБА | 15 |
| Сила тока, А | – |
| Напряжение, В | 12 |
| Подшипник | 2-Ball Bearing |
| Срок службы, час | 50 000 |
| Масса, г | 160 |
| Рекомендованная цена, руб. | – |
Если бы противника можно было бы назвать так… Но это же почти точная копия. Первым оппонентом стал Thermalright HR-02 Macho Zero.
Радиаторы кулеров полностью идентичны, разница тут лишь в цвете. Думаю, комментарии излишни.
Найдите десять отличий, если сможете.
Конечно, нельзя просто так взять и сравнить одинаковые радиаторы. По этой причине было решено разбавить тестирование дополнительной парой вентиляторов Thermalright TY-149. В предыдущих тестах они создали крайне положительное впечатление, возможно, ими-то и стоило комплектовать новинку.
А буквально за несколько часов до сдачи статьи в состав тестового стенда была добавлена еще одна система охлаждения.
Третьим участником стал кардинально отличающийся Thermalright True Spirit 140 Power. Именно он в недавнем тесте неплохо прошелся по Cryorig H5 Ultimate. При таком раскладе особого смысла в дополнительном тестировании последнего нет.
Теперь остается лишь привести таблицу технических характеристик всех систем охлаждения, участвующих в обзоре.
| Параметры/Модель | Thermalright Macho X2 Limited Edition |
Thermalright HR-02 Macho Zero |
Thermalright True Spirit 140 Power |
| Габариты радиатора (ДхШхВ), мм | 140.0 х 102.0 х 162.0 | 140.0 х 102.0 х 162.0 | 155.0 x 53.4 x 171.2 |
| Масса радиатора, г | 710 | 710 | 725 |
| Площадь рассеивания, см2 | ~9 000 | ~9 000 | ~5 850 |
| Типоразмер вентиляторов, мм | 140/120 | 140/120 | 140/120 |
| Тип конструкции | Башня | Башня | Башня |
| Количество секций, шт. | 1 | 1 | 1 |
| Ребра/цвет | Никелированный алюминий/ светлый никель (верхняя пластина черная) | Никелированный алюминий/ черный никель | Алюминий/ алюминий (верхняя пластина черная) |
| Количество ребер, шт. | 31 | 31 | 46 |
| Расстояние между ребрами, мм | 2.9 | 2.9 | 2.8 |
| Толщина ребра, мм | 0.4 | 0.4 | 0.4 |
| Тепловые трубки, материал | Никелированная медь | Никелированная медь | Никелированная медь |
| Диаметр тепловых трубок, мм | 6 | 6 | 8 |
| Количество тепловых трубок, шт. | 6 | 6 | 6 |
| Основание, материал | Никелированная медь | Никелированная медь | Никелированная медь |
| Модель вентилятора | Thermalright TY-142 | – | Thermalright TY-147A |
| Количество вентиляторов, шт. | 2 | 0 | 1 |
Весь процесс установки продемонстрирован ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.
На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины).
Как легко заметить, Thermalright Macho X2 Limited Edition не перекрывает верхний слот PCI-E. Правда, в моем случае из-за проблем с размещением второго вентилятора при установке видеокарты в верхний слот возникли бы небольшие проблемы.
Первый вентилятор никоим образом не мешает модулям памяти, а вот второй не очень дружелюбен к высоким «гребенкам» модулей памяти и радиаторам VRM материнской платы.
Конечно, его можно установить, либо задрав вверх и увеличив высоту системы охлаждения, либо повернув радиатор на 90 градусов. Но в последнем случае вентилятор будет мешать видеокарте, установленной в верхний слот PCI-E.
Внешне система охлаждения выглядит весьма неплохо.
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев CPU | LinX 0.6.4 |
| Мониторинг температуры CPU | HWMonitor1.28 |
| Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU | Real Temp 3.80; HWiNFO64; CPU-Z v1.71.1; ASUS AI Suite 3; Corsair Link |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~60%.
Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
Уровень энергопотребления системыПрежде чем перейти к тесту Thermalright Macho X2 Limited Edition, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-PRO в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.
Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Температура процессора в разных стресс-тестахКак можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.
Уровень шума | ТемператураСимвол «*» в названии системы охлаждения указывает на то, что она тестировалась с альтернативным вентилятором (одним или двумя).
На самом деле лишь после окончания тестов осознал, что весь обзор получился посвященным продукции Thermalright. К сожалению, при его подготовке у меня не было односекционных систем охлаждения прочих производителей. А с учетом нынешних цен и ассортимента добывать на тест иных участников становится все сложнее.
Так вот он какой, новый Macho – увы, такой же, как старый. Зато благодаря проведенному тестированию можно говорить, что разница в эффективности охлаждения радиаторов Thermalright Macho зависит от качества обработки основания и его ровности у конкретного экземпляра.
Судите сами: радиатор Macho X2 Limited Edition обошел HR-02 Macho Zero при одинаковых условиях работы (в том числе с одинаковыми вентиляторами), а из существенных отличий можно отметить лишь заметно различающиеся отпечатки. С другой стороны, тут все условно. Конечно, ровность «подошвы» кулера очень важный аспект, который может сыграть ключевую роль, но стоит учитывать, что не менее важно и ровное основание крышки процессора.
Что касается непосредственно героя обзора, то это все тот же Thermalright Macho, но на сей раз оснащенный парой тихих и привлекательных вертушек Thermalright TY-142 и напоминающий версию Macho Black. И, в принципе, ничего нового он не показал. Thermalright Macho X2 Limited Edition способен заинтересовать тех, кто хочет собрать относительно тихую систему под девизом «Установил и забыл».
Стоит уделить внимание и третьему участнику, представляющему Thermalright – True Spirit 140 Power. Ведь с одним вентилятором он обеспечивает достойный результат, а при установке пары способен обойти Thermalright Macho с тем же числом вертушек. Пожалуй, единственный его недостаток кроется в невозможности работы в пассивном режиме или при малых оборотах крыльчатки из-за средней площади рассеивания радиатора. Но первый режим редко используется пользователями, а с результатами второго мы уже знакомы.
И если говорить начистоту, то с моей точки зрения Thermalright Macho версии Limited Edition должен был выглядеть иначе: радиатор Macho Zero плюс два черно-красных вентилятора TY-149. А с учетом возраста первой модели хотелось бы увидеть новый радиатор с уменьшенным до 2 мм расстоянием между пластинами и увеличенным до 45 штук количеством ребер. У подобной модели могут быть неплохие перспективы, да и как новинка она способна выступить ярче.
Плюсы Thermalright Macho X2 Limited Edition:
Минусы кулера:
