Вышло очередное, шестое по счету, поколение процессоров Intel Core. И привычно для компании-производителя новый процессорный разъем сопровождается выпуском новых наборов системной логики, которые получили кодовое имя «Sunrise Point» – и их действительно можно назвать «новыми»: переделок довольно много. Ранее мы уже выяснили возможности Core i7-6700K и i5-6600K, теперь же уделим внимание чипсетам.
Как это уже традиционно заведено, новую платформу представляет одно из старших решений – материнская плата MSI Z170 Gaming M7. Именно на ее примере мы ознакомимся с теми нововведениями, что нам преподнесут Intel LGA 1151 и процессоры с кодовым именем Skylake.
Отныне в роли связующего звена между северным мостом в процессоре и южным мостом на материнской плате выступает DMI 3.0, а не 2.0, как это было прежде. Изменение серьезное, но не масштабное: технически DMI представляет собой объединение четырех линий PCI-Express, а версия DMI совпадает с используемой версией PCI-Express.
Таким образом, производительность шины передачи данных всего лишь удвоена и достигает 4 Гбайт в секунду в одну сторону (в рекламных целях обычно указывается значение в гигабитах и в обе стороны, в этом случае – 80 Гбит/с).
В соответствии с расширением пропускной способности DMI, выросло и число линий интерфейса PCI-Express, которые выделяются наборами системной логики под дополнительные слоты и периферийные контроллеры: Z170 и Q170 предложат 20 линий, H170 – 16, а Q150 – 10.
B150 будет располагать только 8-ю линиями, что, впрочем, для него не является проблемой в силу его нацеленности на корпоративный сегмент. Ну и самый младший и дешевый Intel H110 станет прямым аналогом Intel H81 – только 6 линий PCI-E версии 2.0.
Изменяется и версия периферийных линий PCI-Express – теперь это 3.0, а не 2.0 (кроме упомянутого выше Intel H110 – у него все также 2.0). Это обновление означает удвоение пропускной способности оных и, при должной поддержке со стороны контроллеров, больше не будет комичной ситуации, когда у дополнительных контроллеров USB 3.0/SATA3 заявленная пропускная способность недостижима даже теоретически (контроллер SATA3 6 Гбит/с подключается к одной линии PCI-E 2.0 с пропускной способностью 5 Гбит/с).
Но да, ты прав, внимательный читатель: все также можно задействовать абсолютно все PCI-E, но их суммарная производительность будет ограничена узостью DMI. Причем в этом отношении ситуация даже усугубилась: если в прошлых поколениях (P67, Z77, Z87, Z97 и иже с ними) мы имели всего максимум 8 линий PCI-E для периферии, то в Z170 при «расширении» DMI всего вдвое, число линий PCI-E выросло в 2.5 раза. А ведь мы говорим только о PCI-E, тогда как есть еще сетевой контроллер, порты SATA/SATAe/M.2, разъемы USB и т.д.
Если современные наборы системной логики AMD под Socket FM2(+) уже давно предлагают по 8 портов SATA3, то Intel конфигурацию дисковой подсистемы оставила практически неизменной: все те же 6 портов SATA в H170/Z170/B150/Q150/Q170 и 4 – в H110. Единственно, во всех наборах системной логики он относятся к третьей версии этого интерфейса, таким образом, Intel лишь отказалась от использования SATA2 в бюджетных решениях.
Изменения в USB похожи на картину с SATA: здесь также осуществлена «прибавка» в 2-4 порта третьей версии за счет портов второй версии. Но в силу того, что общее число портов USB куда больше, чем SATA, полного избавления от USB второй версии не произошло, просто теперь перевес уже не на их стороне. К примеру, у Z97 из четырнадцати реализованных портов USB шесть портов относились к версии 3.0, а восемь – к версии 2.0. В Z170 портов USB тоже четырнадцать, но к 3.0 относятся уже десять и лишь четыре – версии 2.0.
В принципе, неторопливость Intel в отношении полного отказа от USB 2.0 и наращивания числа разъемов SATA понять можно – надо же оставить некоторый задел для будущих наборов системной логики. Сюда же можно отнести и тот факт, что, несмотря на уже продолжительное существование на рынке USB 3.1, его поддержка в наборах системной логики 10-го семейства Intel также не реализована, а соответствующие порты на материнских платах будут функционировать только благодаря установке дополнительных контроллеров. На роль таковых, в первую очередь, претендуют решения ASMedia и самой Intel (кодовое имя «Alpine Ridge»). Очевидно, появление родной поддержки 3.1 станет еще одним достоинством будущих наборов системной логики от Intel.
Кстати, относительно USB 3.1 хотелось бы отметить небольшую тонкость, непонимание которой может привести к путанице и весьма неприятным открытиям по факту покупки. На различных слайдах и в описаниях материнских плат фигурирует термин «USB 3.1 Gen2».
Так вот, не следует думать, что перед нами новая ревизия интерфейса USB 3.1. На самом деле ревизия та же самая, просто консорциум компаний USB-IF решил задним числом переименовать USB 3.0 в USB 3.1 Gen 1. И в соответствующей документации теперь фигурирует именно такое наименование. А USB 3.1 теперь именуется как «USB 3.1 Gen2».
Зачем было производить такую манипуляцию? Логического объяснения с точки зрения обычного пользователя нет и, скорее всего, не будет: наименование «3.0» уже успело прижиться, произведены миллионы (если не миллиарды) устройств, с обозначением «3.1» без всяких приставок «Gen2» также на свет попало изрядное число продуктов, проведены рекламные компании и прочая информационная поддержка. Зато теперь этим со спокойной душой могут воспользоваться не обремененные чистотой совести дельцы для реализации старой продукции, ведь на нее теперь можно легально и честно нанести обозначение «USB 3.1», а привыкшие к старой схеме обозначений пользователи, не ожидая подвоха, будут приобретать подобные товары.
Какой еще вопрос волнует пользователей помимо технических характеристик новой платформы? Разумеется, совместимость с существующими системами охлаждения для процессоров. Ведь на рынке представлен широчайший ассортимент моделей, часть которых уже зарекомендовали себя с лучшей стороны. К счастью, повода для переживаний не имеется: расположение точек крепления не изменилось и все те СО, что подходили к LGA 1156/1155/1150, без проблем смогут быть установлены пользователями в систему с новыми процессорами Intel в исполнении LGA 1151.
Единственно следует обратить внимание на достаточную производительность используемых систем охлаждения: ядро процессоров Skylake выполнено по нормам 14-нм техпроцесса и имеет компактные размеры, а потому плотность теплового потока на единицу площади крышки-теплораспределителя высока.
У самих процессоров внешних изменений, в сравнении с их предшественниками Haswell в исполнении LGA 1151, очень немного.
Размеры – абсолютно идентичны. Лишь установочные ключи несколько изменили свое положение относительно LGA1150. Для розничных моделей это неактуально, но можно заметить, что также стала менее подробной маркировка инженерного образца (серийный номер заретуширован по просьбе компании).
На «брюшке» мы можем видеть изменение положения элементной базы. Самое интересное, что число контактных площадок не изменилось, судя по всему, вовсе, как и их расположение. Да появились новые, иначе выглядящие, контакты, однако на самом деле они ни с чем в процессорном разъеме не контактируют.
Если присмотреться внимательно, то можно увидеть, что все новые контактные площадки приходятся на выступающие пластиковые части процессорного разъема. Впрочем, есть еще два варианта. Первый: перед нами инженерный образец и на розничных экземплярах эти площадки убраны. Второй: это задел под будущий «OC Socket», подобный тому, что реализован в платформе LGA 2011-3 – слухи о внедрении оного циркулируют в сети уже приличное время.
Как много надо для счастья? На самом деле совсем чуть-чуть: сначала что-то убрать, а затем это что-то вернуть назад.
Долгие годы разгон процессоров Intel можно было осуществлять, изменяя частоту системной шины, а процессоры с разблокированными множителями были редки и являлись своего рода элитой. Ситуация изменилась с уходом LGA1156 – новый LGA1155 обладал фиксированными внутренними частотами и любое изменение базовой частоты (BCLK) свыше нескольких мегагерц приводило к утере стабильности. Попутно Intel запустила в производство серии «K», они стоили немного дороже, нежели их аналоги с заблокированными множителями, но не порядка $999, как бывшие Extreme Edition. При этом попутно в возможностях разгона были искусственно ограничены все наборы системой логики, кроме самых старших. А потому даже процессор серии «K» можно было разгонять только в определенных конфигурациях.
В итоге понятие полноценного разгона из сегмента простых бюджетных систем Intel исчезло практически полностью. Хотя затем все-таки пошли послабления: функция Max Turbo +4 суть которой в том, что все множители Turbo Boost можно было увеличить на 4 позиции выше номинального максимального значения. Позднее Intel от этого отказалась, но стала доступной возможность изменения множителей даже на самых младших наборах системной логики вроде H81.
Другое дело, что ставить на такие материнские платы топовые процессоры не было никакого смысла – оные перегревались даже с экономичным Pentium G3258. Но подобное послабление позволило производителям выпустить достаточно имиджевые модели вроде ASRock Fatal1ty B85 Killer, ASUS B85-PRO GAMER и MSI B85-G43 GAMING, обладающие хорошим разгонным потенциалом. А Intel Z97 привнес и возможность разгонять по базовой частоте – путем переключения между определенными делителями 100, 125, 133, 166 и соответствующими частотами около них.
И вот, в новом LGA 1151 компания Intel идет в обратном направлении: теперь производители материнских плат на базе набора системной логики Intel Z170 могут установить второй тактовый генератор. В итоге частоты PCI-E, DMI, SATA, которые ранее ограничивали разгон, тактуются от штатного генератора, а процессор и память – привязываются к дополнительному.
В итоге покупателю материнской платы на базе Intel Z170 достается полная свобода в изменении базовой частоты (BCLK). Правда, пока не совсем ясно, будет ли это привилегией процессоров серии «K» (а при установке обычных моделей данная настройка будет отключаться) или все же всех без исключения процессоров в исполнении LGA 1151. К примеру, на Intel LGA2011 X79 переключатели частот остаются доступны в BIOS даже при установке процессоров серии Xeon, но при их задействовании система либо просто не запускается, либо эта настройка игнорируется.
Но прежде хотелось бы отметить пару моментов относительно продукции MSI.
С выходом Intel Skylake компания MSI применила новую схему сегментации своих материнских плат. Если ранее существовали линейки Overclocking (OC; максимальная оснащенность и разгонный потенциал - модели XPower, MPower), Gaming (богатое оснащение, интересный дизайн и возможность разгона) и бюджетные серии (иногда их в целом называли Classic; минимум оснащения и разгонных возможностей), то теперь линейка плат Overclocking поглощена Gaming.
Внутри которой будет структурное деление на Enthusiast (модели GAMING M3, GAMING M5, GAMING M7, GAMING M9 и XPOWER GAMING), Pefromance (модели GAMING PRO, I GAMING PRO (ITX версия в разработке) и KRAIT GAMING) и Arsenal.
Кстати, Arsenal внутри себя будет иметь деление на четыре модели также с «военизированными» названиями – Tomahawk, Mortar, Bazooka и Grenade.
В сегменте моделей начального уровня перестановок не наблюдается.
Отказ MSI от использования сетевых контроллеров Realtek в среднем и старшем ценовом сегменте
Следящие внимательно за новостной лентой наши читатели наверняка в курсе того, что казавшееся незыблемым положение Realtek на рынке резко пошатнулось, в результате чего компания, наконец, разродилась новым сетевым контроллером RTL8118AS. Однако MSI это не остановило: все ее новые материнские платы старшего и отчасти среднего сегмента будут использовать новые гигабитные сетевые контроллеры Qualcomm Atheros Killer E2400 и Intel i219 серий V и LM, которые были запущены в серийное производство буквально в последние пару месяцев.
Пока неясно лишь, какие сетевые контроллеры будут стоять в серии Gaming Arsenal и бюджетных моделях материнских плат (а потому соответствующее поле на вышеприведенном слайде пока пустует). Возможно, это будут все-таки Realtek – благодаря их более низкой цене. Но от применения в старших решениях Realtek отстранена полностью, по крайней мере, до тех пор, пока ею не будет отлажено производство принципиально новых контроллеров.
Помимо применения новых контроллеров, MSI заявляет о реализации усиленной защиты сетевого порта от электрических разрядов.
Теперь сетевой порт должен выдержать разряд до 15 Киловольт, тогда как стандартом предусмотрена планка только в 6 Киловольт.
| Параметр | MSI Z170A Gaming M7 |
| Средневзвешенная цена* | На момент сдачи обзора в продаже отсутствовала |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | Core i3 Core i5 Intel Core i7 В исполнении Intel LGA 1151 |
| Набор системной логики | Intel Z170 «Sunrise Point» |
| Оперативная память | 4 x DDR4 разъема DIMM Поддерживаемый объем памяти - до 64 Гб (небуферизованной, не-ECC) Поддержка двухканального режима, Intel X.M.P. Поддержка DDR4 2133/2400/2600(OC)/2800(OC)/3000(OC)/3200(OC)/3600(OC) МГц |
| Аудио | Realtek ALC1150 (до 8 каналов) |
| Сеть | 1 x Qualcomm Atheros Killer E2400 (10/100/1000 Mbit) |
| Слоты расширения | 1 слот PCI Express x16 3.0 (PCI_E2), физически как x16 1 слот PCI Express x16 3.0 (PCI_E5), физически как x8 1 слот PCI Express x16 3.0 (PCI_E7), физически как x4 4 слота PCI Express 3.0 x1 |
| Поддержка графических тандемов | nVidia SLI AMD CrossFire |
| Дисковая подсистема | Intel Z170: - 6 портов SATA3 6Gb/s; - 2 порта M.2 NGFF SATA/PCIe (AHCI, NVMe); - 2 порта SATAe; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1. Обрати внимание: все разъемы и порты не могут работать одновременно, см. текст обзора. |
| USB | Intel Z170: - 7 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 3 порта на задней панели платы); - 6 портов USB 3.0/2.0/1.1 (2 разъема на плате для подключения 4 портов, 2 порта на задней панели платы). ASMedia ASM1142: - 2 порта USB 3.1/3.0/2.0/1.1 (2 порта на задней панели платы). |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA3 6Gb/s 2 x SATAe 2 х M.2 NGFF 2240/2260/2280 2 разъема для подключения вентиляторов системы охлаждения процессора (2 * 4-pin) 3 разъема для подключения дополнительных вентиляторов (3 * 4-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка для прямой перепрошивки BIOS 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 2 колодки USB 3.0/2.0/1.1 для подключения 4 портов 1 колодка COM-порта 1 колодка TPM перемычка сброса настроек CMOS 1 кнопка USB FLASHBACK 1 кнопка Slow Mode 1 кнопка включения 1 кнопка перезагрузки 1 кнопка GAME BOOST |
| Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры и мыши 1 разъем Display Port 2 разъема HDMI 3 порта USB 2.0/1.1 2 порта USB 3.0 1 порт USB 3.1 Type C 1 порт USB 3.1 Type A 1 сетевой порт RJ-45 5 аудио-разъемов + 1 S/PDIF 1 кнопка сброса настроек BIOS |
| Контроллер I/O | Nuvoton NCT6793 |
| BIOS | Одна несъемная микросхема флеш-памяти MXIC 25L12873F 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX |
Материнская плата поставляется в ярко-красной коробке привычных размеров. Какие-либо изыски вроде прозрачных окошек и ручек для переноски нет.
Вообще, в целом коробка никак не выдает собой того факта, что упакованный в нее продукт относится практически к топовому классу – она совершенно идентична тем, что используются в бюджетных моделях материнских плат MSI.
Внутреннее убранство лишь слегка отличается от бюджетного класса – вместо разделителя в коробку уложено две коробки меньшего размера. Сверху – материнская плата в антистатическом пакете.
Внизу – комплектация.
Присутствуют:
На мой взгляд, присутствует избыточное количество не слишком нужной печатной продукции. Думаю, если бы вместо нее вложить, к примеру, еще пару шлейфов SATA, итоговая стоимость ничуть бы не изменилась, но впечатления остались бы куда более положительные. Хотя… Не знаю, кому-то, может, и нужна подвеска на дверную ручку.
На материнской плате установлено три радиатора: два на преобразователе питания процессора, соединены теплотрубкой.
И один на наборе системной логики.
При этом везде используется винтовое крепление.
Подпружиненные винты с изолирующими подкладками.
Крепление радиатора на наборе системной логики явно избыточное: четыре винта на небольшой площади. Кстати, если снять радиатор, то можно увидеть, что под каждым из его углов расположено по два светодиода декоративной подсветки, светящиеся красным. Для большей наглядности на фото они выделены красными овалами.
Температурный режим находится в разумных рамках: элементы подсистемы питания процессора под нагрузкой (Linpak AVX) прогревается +49°C, в простое - около +30°C. Радиатор набора системной логики под нагрузкой прогревается до +46°C, в простое – порядка +40°C. Просьба учитывать: эти данные получены на открытом стенде и в закрытом корпусе значения могут быть иными – при грамотно построенной циркуляции воздуха они будут аналогичными, при застое – выше.
Всего напрямую к материнской плате MSI Z170A Gaming M7 можно подключить до пяти вентиляторов. При этом все разъемы четырехконтактные, но обратно совместимые со старыми трехконтактными вентиляторами. И для обоих типов вентиляторов доступна регулировка оборотов, для чего у каждого разъема имеется линейный драйвер Nuvoton NCT3943S – судя по тому, что на сайте Nuvoton он отсутствует, это новинка.
В целом разъемы расположены достаточно удачно. Два разъема CPU_FAN для подключения башенных систем охлаждения, где нередко применение двух вентиляторов. Расположенный в этой же области SYS_FAN3 подходит для подключения вентилятора охлаждения оперативной памяти (в дизайн неплохо вписывается вот такой аксессуар, главное, чтобы по высоте он не конфликтовал с радиатором СО процессора) или жестких дисков. SYS_FAN1 отлично подходит для дополнительного охлаждения видеокарты или радиатора подсистемы питания. SYS_FAN2 можно нацелить на нижнюю видеокарту или также на жесткие диски.
С выходом LGA 1151 Intel сделала еще один шаг назад, кроме возвращения возможности изменения базовой частоты – регуляторы напряжений питания процессора вынесены из-под крышки процессора, теперь за формирование оных снова, как и прежде, отвечает материнская плата.
MSI Z170A Gaming M7 использует новейший (официально представлен всего полтора месяца назад) ШИМ-контроллер Intersil ISL95856, могущий обеспечить работу двух преобразователей питания по схеме 4+3.
При этом на первый преобразователь в ISL95856 имеется два интегрированных драйвера, на второй – один. Недостающие драйверы фаз инженеры MSI разместили с обратной стороны платы.
Опознать их не удалось – некие 5AZ XCC.
Интересная математика: фаз мы видим семь, три драйвера интегрированы в ШИМ-контроллер, на самой плате распаяны еще три (они же, кстати, попутно являются удвоителями).
Хитрая математика? Отнюдь. На самом деле самый нижний дроссель с четырьмя мосфетами управляется своим отдельным ШИМ-контроллером и формирует напряжение VCCIO. Остальные 12 дросселей распределены по схеме 4+8 фаз, при этом первые 4 фазы на самом деле спаяны попарно (и обеспечивают питание интегрированный в процессор графики), а остальные 8 - получены из 4 фаз ШИМ-контроллера путём добавления вышеупомянутых 5AZ XCC (обеспечивается питание CPU Core).
А под самым разъемом процессора присутствует и четвертый преобразователь – VCCSA.
И вот тут обнаруживается недостаток.
Защелка восьмиконтактного разъема дополнительного питания ATX, через которое получает питание преобразователь питания процессора, развернута «в наружу». В итоге можно столкнуться с ситуацией, когда эта злосчастная защелка будет упираться в боковую стенку корпуса системного блока или же блока питания.
Двухфазным преобразователем питания оперативной памяти управляет ШИМ-контроллер PV3205 производства Powervation Inc. (POWERVAT). На каждую из фаз взято по одному мосфету Nikos PK632BA и PK616BA. С обратной стороны платы обнаруживаются еще два драйвера 5AZ XCC, что подтверждает факт наличия перед нами именно двухфазного преобразователя.
Возможностей подобной схемы должно хватить с головой для работы четырех модулей памяти даже в разгоне.
Слотов памяти четыре.
Заявлена поддержка частот вплоть до 3600 МГц, однако гарантируется поддержка только для частот не выше 2400, все остальные значения сопровождаются пометкой «OC», что означает «режим разгона» или, дословно, «работать может, но не обещаем». Суммарный объем установленной оперативной памяти может достигать 64 Гбайт.
Рисунок в виде красных линий от слотов к процессорному разъему декоративный и практической нагрузки он не несет, но попутно он маскирует то нововведение, которое на самом деле стоило бы выделить. Если присмотреться к двум крайним линиям, то можно увидеть между ними еще одну, отличающуюся цветом.
Эта, отличающаяся цветом, линия на самом деле – полоса текстолита, лишенного токопроводящих слоев. Суть нам уже знакома по звуковым трактам: по замыслу инженеров MSI, этот прием защищает подсистему памяти от наводок и позволяет достичь более высоких частот в разгоне.
Кстати, с другой стороны эти полосы не видны – они закрашены лаком.
Было бы логичней с точки зрения маркетинга выделить эти полосы и здесь.
Слоты памяти оснащены защелками с обеих сторон и при этом никаких проблем с доступом к ним не возникнет даже при установке крупногабаритной видеокарты, оснащенной массивной силовой пластиной.
Тут же мы видим две колодки USB 3.0 (ну, или как теперь надо называть, USB 3.1 Gen1).
Как мы могли видеть на предыдущей фотографии, в случае установки длинномерной видеокарты, нижняя из колодок будет накрыта кожухом системы охлаждения. А потому потенциально проблемная колодка инженерами MSI предусмотрительно развернута параллельно плоскости платы. Обе эти колодки подключены к штатному контроллеру xHCI набора системной логики Intel Z170.
Дисковая подсистема может быть собрана на целом ряде форм-факторов и интерфейсах: M.2 NGFF SATA, M.2 NGFF PCIe (AHCI/NVMe), SATAe, SATA – на рассматриваемой материнской плате есть все это.
Среди слотов PCI-E расположились посадочные места M.2. На фото для примера установлены Intel 535 и Kingston HyperX Predator.
В правом нижнем углу платы расположились два SATA3 и два SATAe.
Расположены они так, что длинномерная видеокарта с массивной системой охлаждения, будучи установленной в верхний PEG (PCI-Express x16), не заблокирует эти разъемы. Подчеркнем тот факт, что в каждый SATAe можно подключить по два традиционных накопителя SATA – инженеры MSI сохранили обратную совместимость.
Простейшая математика подскажет нам, что для одновременной работы всех шести разъемов SATA и двух M.2 (при установке SSD-накопителей, работающих по SATA) потребуется 8 портов, но набор системной логики поддерживает оных только шесть. Мало того, задействование слота M.2 в режиме SATA приводит к отключению не одного, а двух портов, хотя для него требуется только один (ничего удивительного в этом нет – это стандартная схема переключения).
В итоге все это работает по довольно своеобразной схеме, которую наиболее наглядно обрисовывает инструкция к материнской плате:
Новый набор системной логики и новая платформа, а вывод - все также печален: от использования SSD-накопителей в форм-факторе M.2 NGFF с интерфейсом SATA нецелесообразно ни экономически (как правило, они дороже своих 2.5”-собратьев), ни технически (нужен только один SATA, а отключаются – два порта). Впрочем, тут решать уже конечному пользователю по конкретной ситуации.
MSI особенно указывает на полную совместимость с SSD-накопителями, работающими по протоколу NVMe – как в M.2, так и в SATAe.
Также компания позднее предложит пользователям специальный адаптер, устанавливаемый в слот M.2 и реализующий поддержку интерфейса SFF-8639 (в сути – тот же SATAe, но с более компактными шлейфами).
На нижнем краю платы буквально яблоку негде упасть.
Про кнопки управления и подсистему BIOS мы поговорим ниже, а сейчас рассмотрим только колодки. Справа налево:
По левому краю платы традиционно расположился аудиотракт с соответствующим контроллером и сетевой контроллер (также обычно располагающийся здесь контроллер ввода-вывода перенесен к микросхеме набора системой логики и скрыт под его радиатором – это Nuvoton NCT6793D).
Сетевой контроллер накрыт несъемной крышкой с надписью «Gaming LAN» – его роль играет новый гигабитный Qualcomm Atheros Killer E2400, по заявлению производителя, дополнительно оптимизированный под сетевые игры (отсюда «Gaming LAN») и обладающий уменьшенными задержками в работе (хотя на самом деле тут многое зависит от соединения с сетью, а не от контроллера).
Под металлической крышкой с надписью «Audio Boost 3» расположен восьмиканальный аудиоконтроллер Realtek ALC1150. MSI позиционирует свое решение как прямой аналог дискретной аудиокарты, просто размещенный на общем текстолите.
Операционные усилители OPA1652 и комплект конденсаторов Nippon ChemiCon на жидкостном электролите, в довесок – позолоченные разъемы (при этом красным цветом выделен разъем – к нему следует подключать наушники с повышенным импедансом). Насколько заявление инженеров MSI соответствует реальности, я судить не могу: звук – не моя тема.
Дополнительно можно отметить, что аудиотракт действительно изолирован от остальной платы полосой текстолита, лишенного токопроводящих слоев. Это наиболее отчетливо видно, если перевернуть плату и посмотреть на обратную ее сторону.
И вдоль этой полосы мы можем насчитать 13 светодиодов декоративной подсветки красного цвета.
Колодки с разъемами сверху закрыты декоративной пластиной из алюминиевого сплава (представители MSI называют ее броней). С разъемами она не контактирует, изнутри отделана мягким материалом.
Конструкция съемная, крепится к материнской плате двумя винтами.
Набор разъемов способен несколько удивить: присутствует PS/2.
Старый добрый PS/2. Сколько ж раз его хоронили, а рекламщики неоднократно доказывали, что он безумно устарел и уже неактуален. Однако правда жизни намного оказалась суровей и даже различными «оптимизациями», выделением отдельных портов и т.д. не удалось добиться полноценной работы USB. И PS/2, которому в этом году исполнится уже ни много, ни мало, 28 лет, по-прежнему актуален.
И хотя MSI говорит лишь об игровых мышках, клавиатура в этом разъема работает также без каких-либо проблем. Позднее, когда откроется доступ к странице материнской платы на сайте MSI, пользователям станет доступно специальное приложение MouseMaster, благодаря которому можно будет самостоятельно изменять параметры работы порта.
Выше, перечисляя разъемы задней интерфейсной панели, мы упомянули два порта USB 3.1 (Gen2). Один из них - Type-A (верхний), другой (нижний) – Type-C.
Type-C пока практически бесполезен (ибо устройства с ним еще слабо распространены), а вот Type-A можно использовать как обычный USB, благо совместимость сохранена. Работа обоих портов обеспечивается контроллером ASMedia ASM1142, расположенным за интерфейсной панелью.
К набору системной логики он подключен одной линий PCI-E 3.0 (максимум возможностей этого контроллера), а это значит, что его максимальная пропускная способность не превысит 800-850 Мбайт в секунду. Насчет Windows 8 и 8.1 не скажу, а в Windows 10 этот контроллер определяется силами самой операционной системы и не нуждается в отдельной установке драйвера (в Windows 7 драйвер однозначно требуется).
PS/2 на плате имеется, а вот близкая к нему по возрасту шина PCI окончательно ушла в историю, тем более что ее поддержка из основных наборов системной логики Intel давно была убрана (оставшись только в некоторых корпоративных сериях) и реализовывались ее слоты при помощи дополнительных контроллеров. Да и сама MSI Z170A Gaming M7 не относится к сегменту бюджетных и/или узкопрофессиональных решений, а потому здесь мы видим только слоты PCI-Express. Напомню: на Intel Z170 все слоты относятся к третьей версии.
Три PEG (PCI-Express Graphics) способны работать по схемам 16+0+0, 8+8+4 или 8+8+2, поддерживается построение тандемов видеокарт AMD CrossFire и nVidia SLI (в последнем случае обращу внимание: по отзывам, nVidia блокирует режим SLI для слотов с режимом работы х4 и менее). Но напрямую к процессору подключаются только два верхних, нижний же задействует линии PCI-E от набора системной логики Intel Z170.
Четыре микросхемы-переключатели ASMedia ASM1480 распределяют 16 линий от процессора по схемам 16+0 либо 8+8 (в зависимости от задействования слота PCI_E5). Еще одна, пятая микросхема-переключатель, расположенная отдельно, отвечает за разделение двух линий PCI-E от набора системной логики между самым нижним PEG на плате (обозначение PCI_E7) и двумя PCI-E x1 (обозначение PCI_E3 и PCI_E6): если последние два задействованы, то PCI_E7 работает в режиме x2.
Обратите внимание, что все PCI-E x1 с открытыми пазами - допускается установка в них карт расширения, рассчитанных на более длинные разъемы (x2, x4, x8 и х16).
Но эксплуатации в таком режиме самому верхнему и самому нижнему PCI-E x1 может воспрепятствовать крепление для устройств M.2 NGFF (а то и они сами – в зависимости от их наличия и размеров), крепление можно снимать – открутив с обратной стороны материнской платы соответствующий винт.
Сняв радиатор набора системной логики Intel Z170 мы обнаружим под ним не только микросхему оного, но также контроллер I/O Nuvoton NCT6793D и еще две микросхемы-переключателя ASMedia ASM1480.
Здесь схема такова:

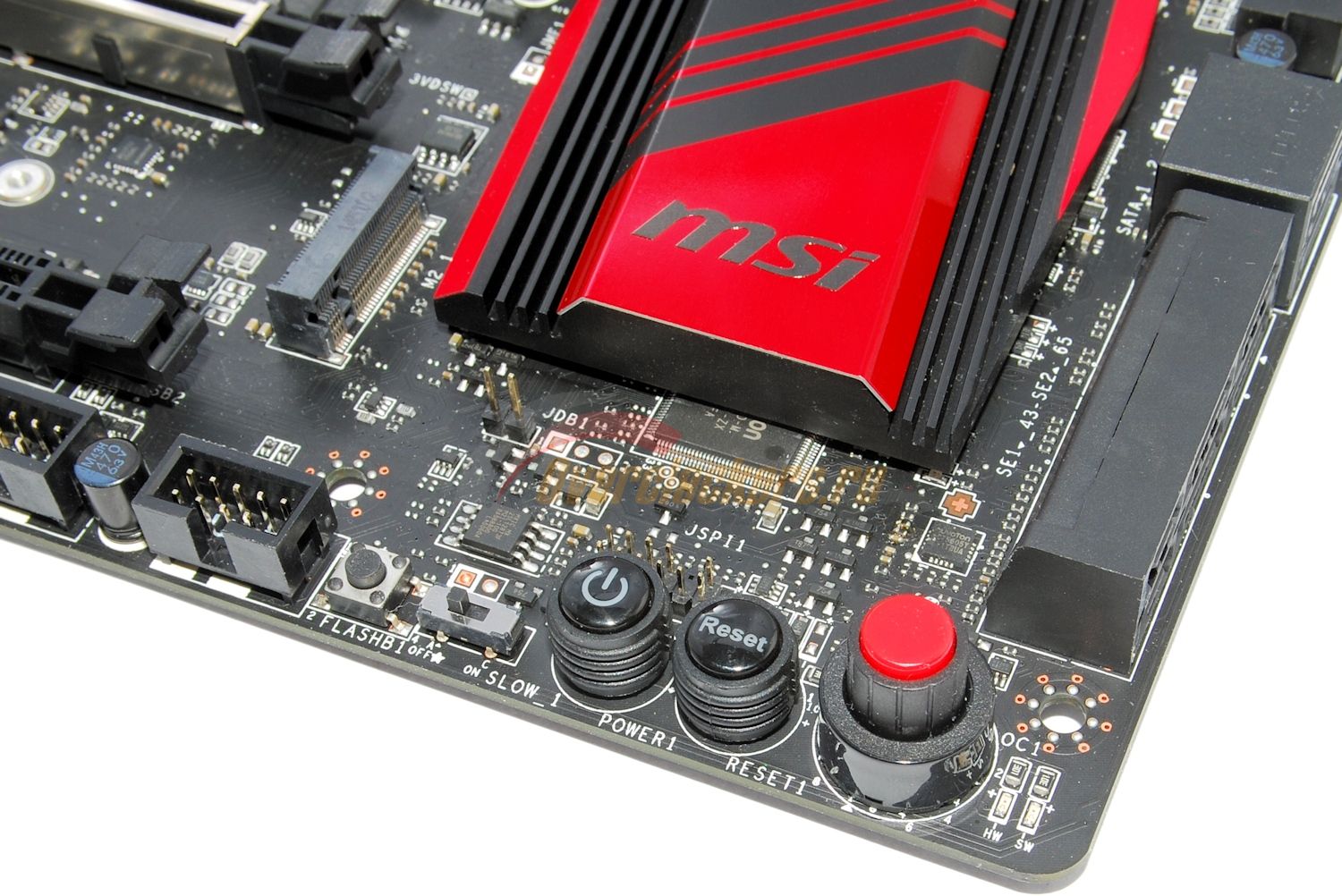

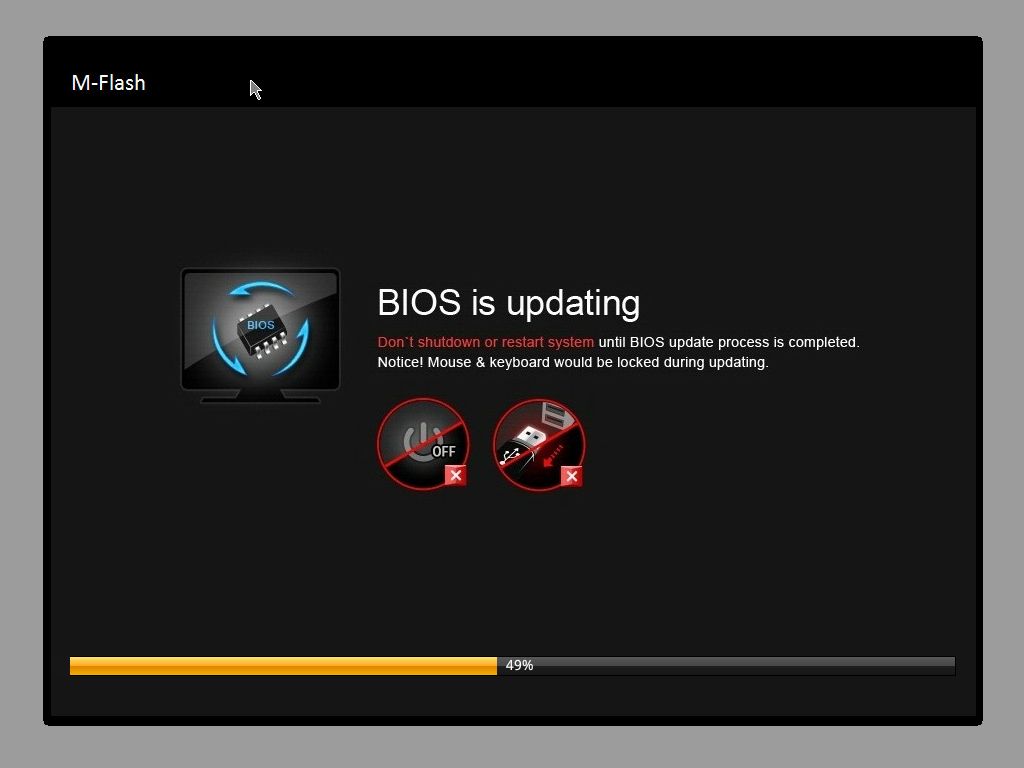

Инженеры MSI наконец реализовали долгожданную технологию прошивки BIOS без установки процессора и оперативной памяти.
Подключаем питание к материнской плате, вставляем USB-накопитель (файловая система FAT32, объем лучше не более 4 Гбайт, файл с микрокодом переименовываем в MSI.ROM) в повернутый вертикально к поверхности платы порт USB на задней панели, включаем питание, нажимаем кнопку FLASHB1 в правом нижнем углу платы (либо горячую клавишу на клавиатуре).
Прямо над кнопкой расположилась микросхема флеш-памяти BIOS - MXIC 25L12873F, объемом, кстати, не 64, а 128 Мбит, в то время как в описании материнской платы MSI Z170A Gaming M7 говорится об использовании 64 Мбит. Задел на будущее? Распаяли то, что есть? Дополнительный объем требуется для работы USB FlashBack+?
За кнопкой включения на фото традиционная для материнских плат MSI любого класса расположилась колодка JSPI1 для прямого программирования микросхемы флеш-памяти BIOS без ее выпаивания – путем подключения к колодке программатора.
Батарейка автономного питания микросхемы BIOS расположилась в центре платы среди слотов PCI-E, рядом же с ней – два штырька JBAT1, замыкание которых любым металлическим предметом приведет к сбросу настроек BIOS на заводские («по умолчанию»).
Не забываем про еще одну кнопку сброса настроек BIOS, расположенную на задней интерфейсной панели материнской платы.
Материнская плата MSI Z170A Gaming M7 может похвастать широким набором различных органов управления и контроля, а также – декоративной подсветкой (при желании отключаема).
В правом нижнем углу платы присутствуют:

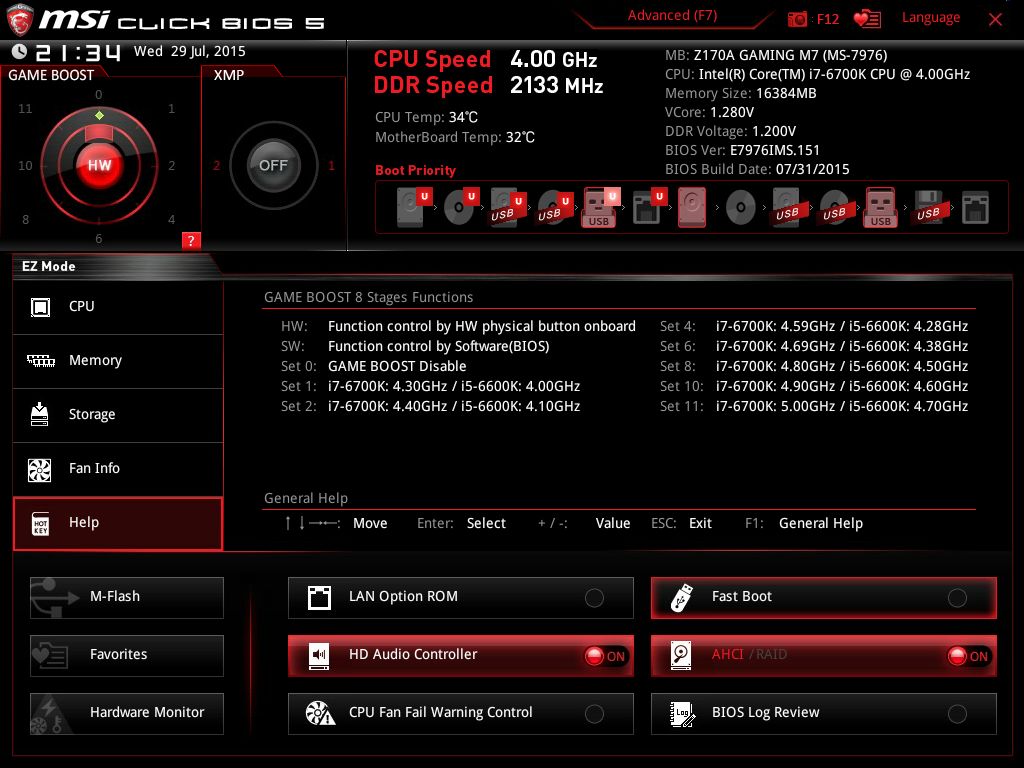

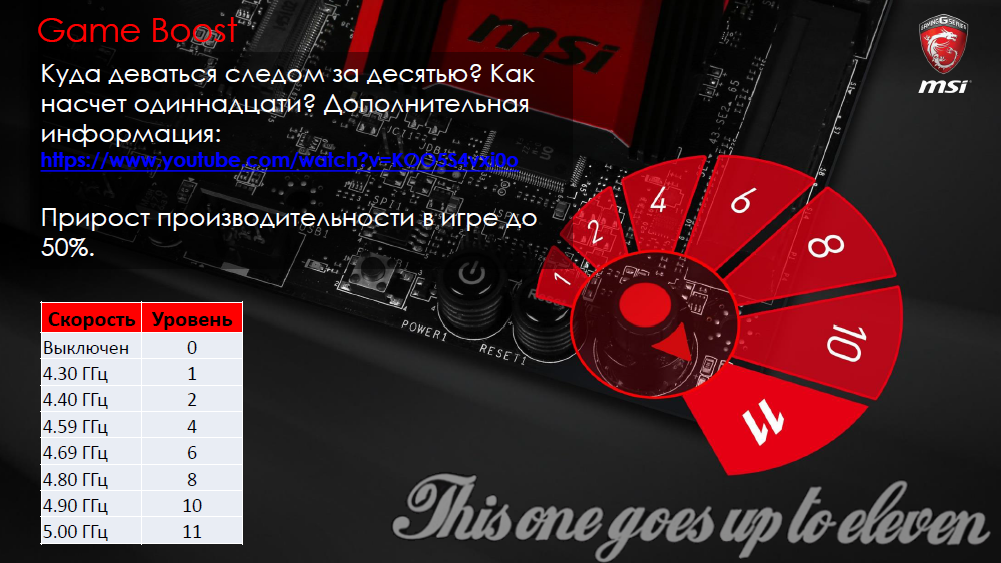

11 положений – это отсылка инженерами MSI к одному сериалу, где обыгрывается выражение «догнать до одиннадцати».

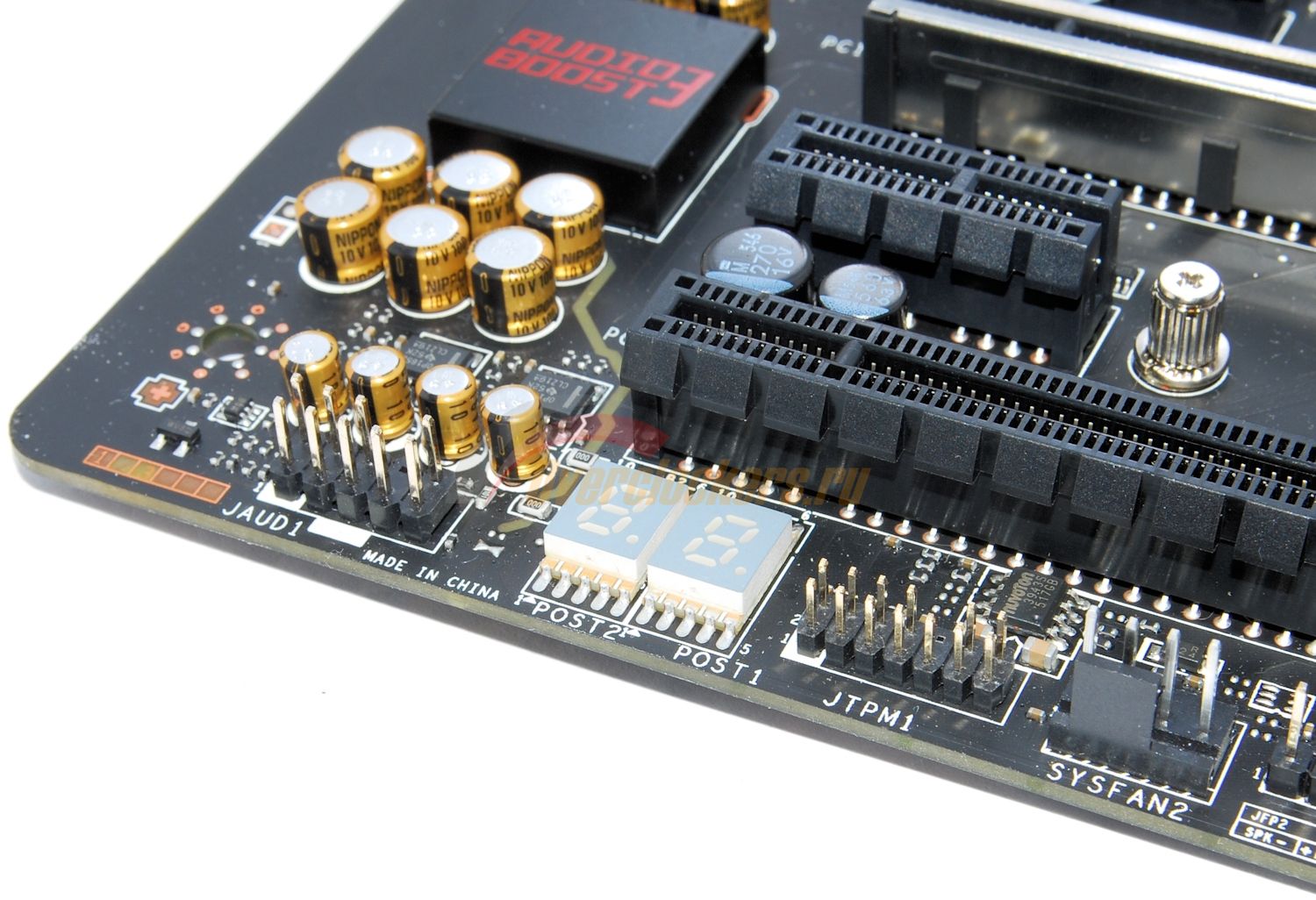

Под нижним слотом PEG, ближе к левому краю платы, мы найдем индикатор POST-кодов.
Светится зеленым, на работающей системе, судя по всему, показывает температуру процессора.

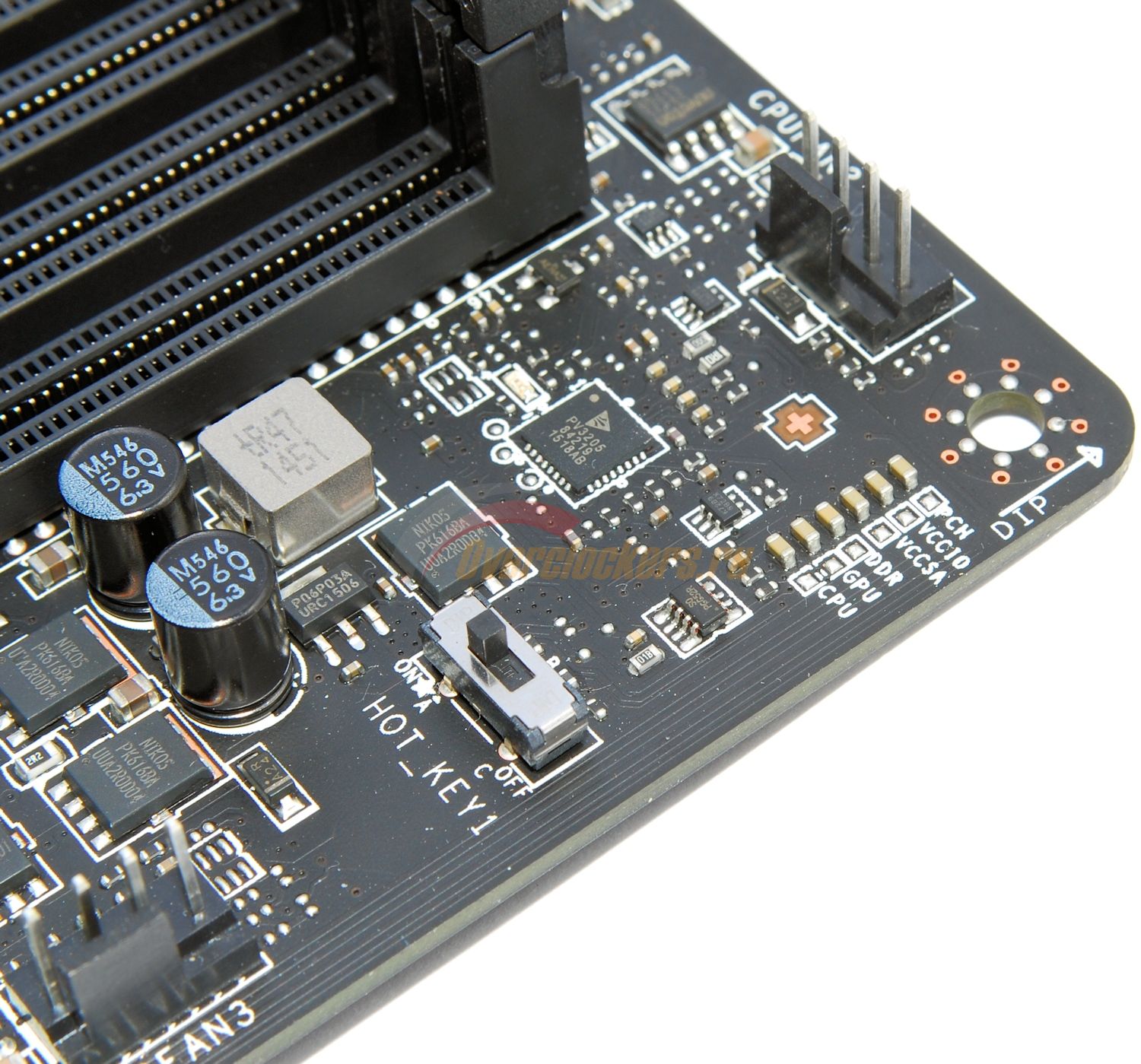

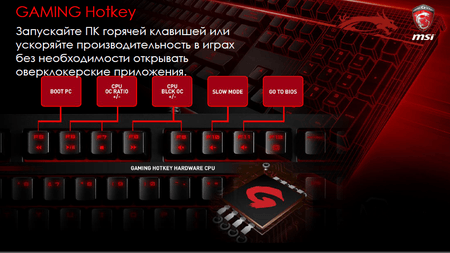

В верхнем левом углу платы размещены контрольные точки для замера напряжений мультиметром и переключатель HOT_KEY1.
Он позволяет включать и отключать (по умолчанию включен), режим управления системой напрямую с клавиатуры, которая в этом случае должна быть подключена в порт USB 2.0 рядом с PS/2 на интерфейсной панели (напрямую, без использования USB-хабов).
В самом центре платы есть еще контрольные точки замера напряжений.

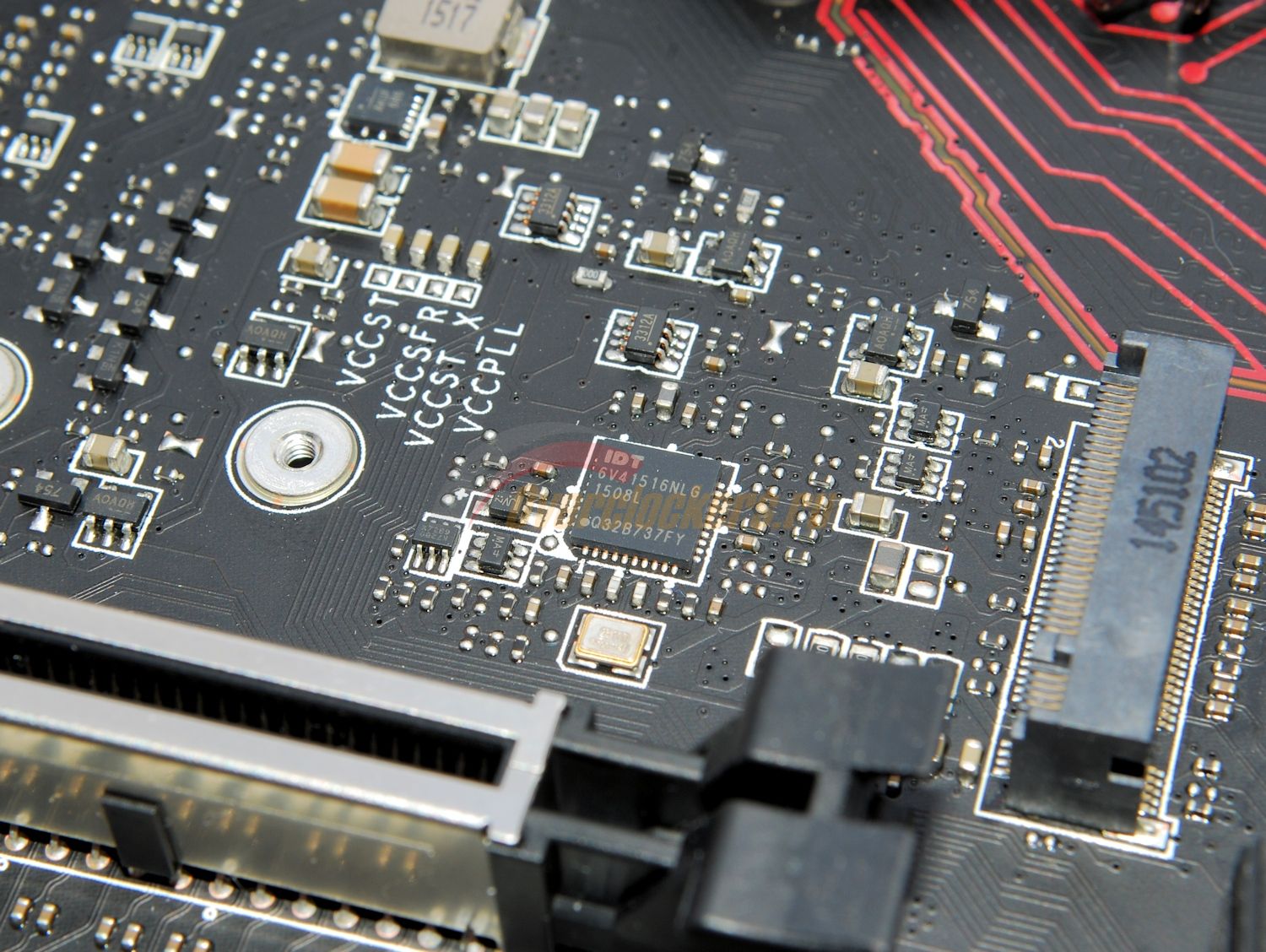

И тут же мы видим сердце системы – тактовый генератор IDT 6V41516NLG. Именно позволяет разгонять систему без оглядки на частоты PCI-E, DMI и SATA.

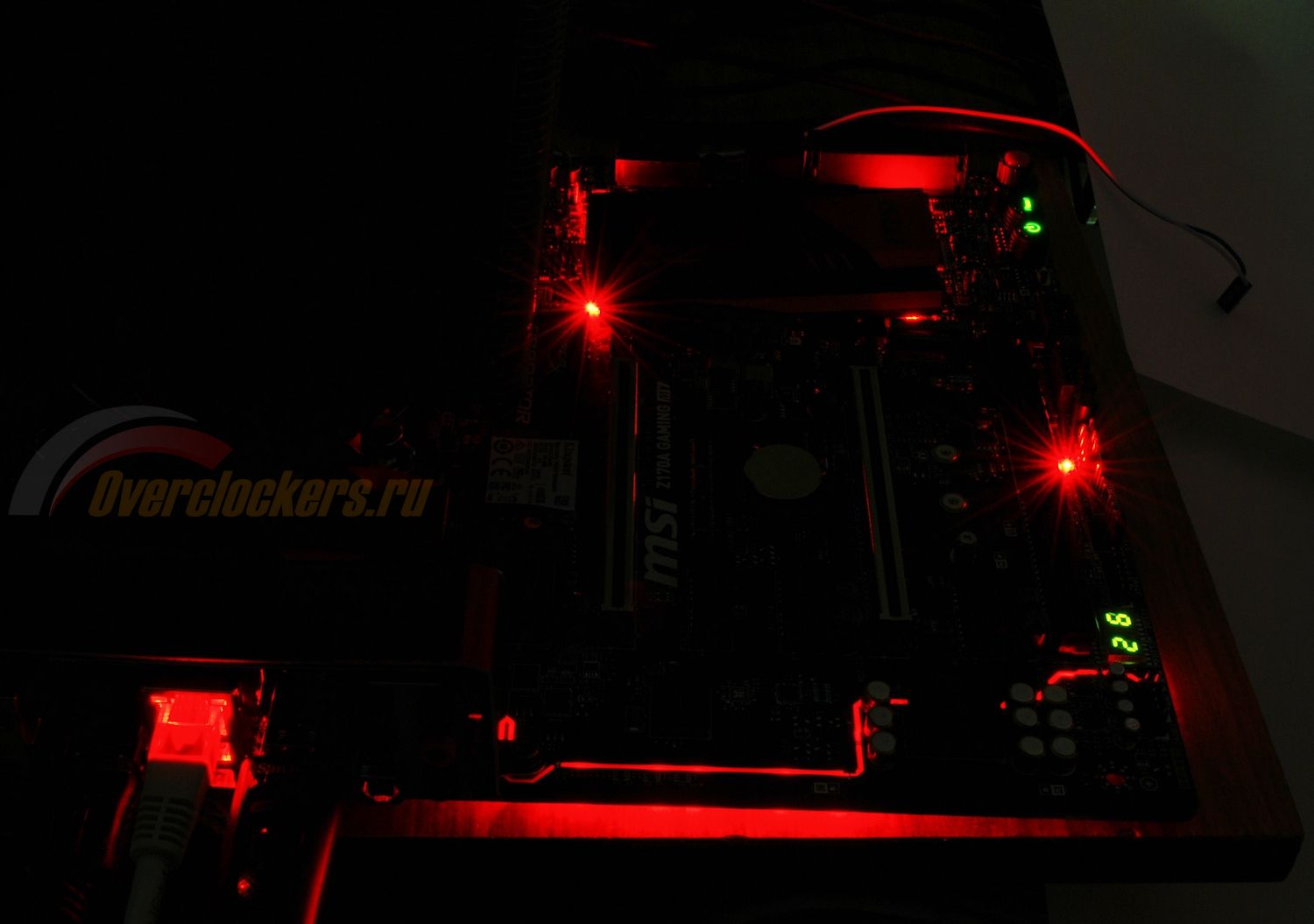

Ну и в заключение - снимок платы в темноте с демонстрацией включенной подсветки:

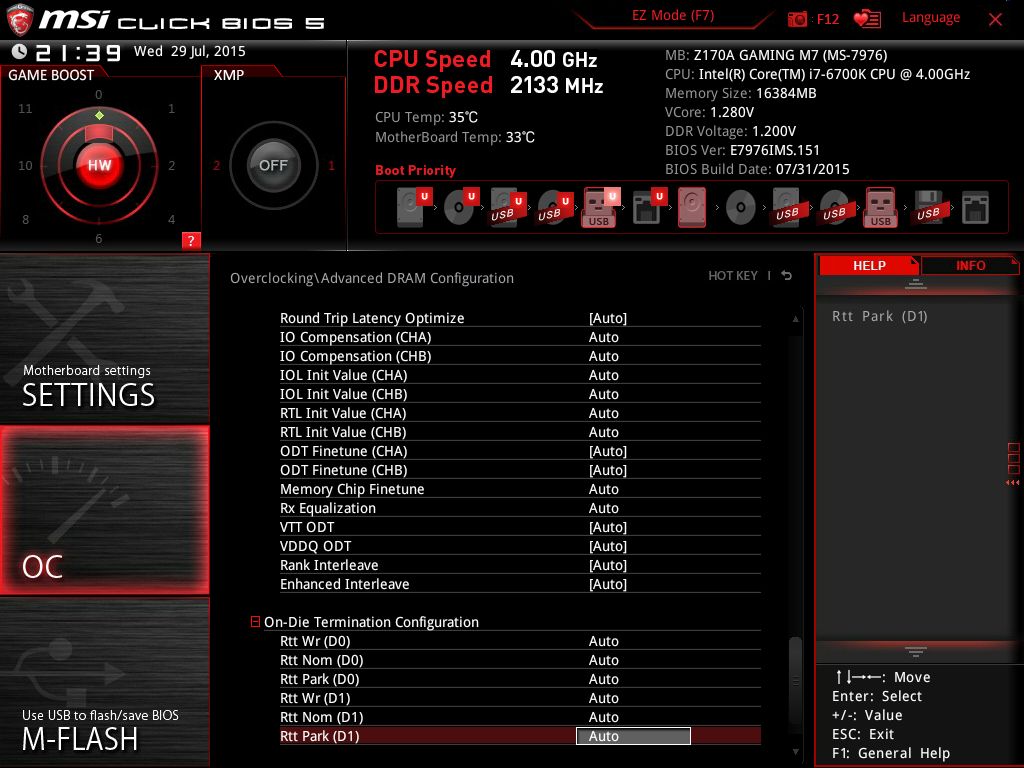

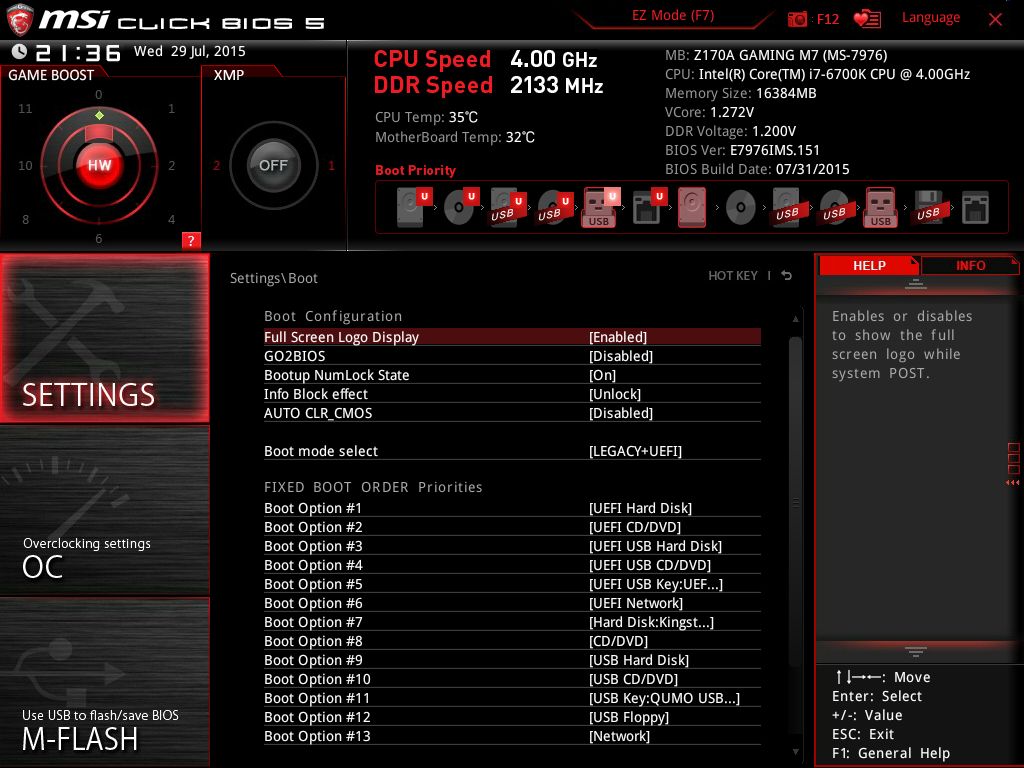

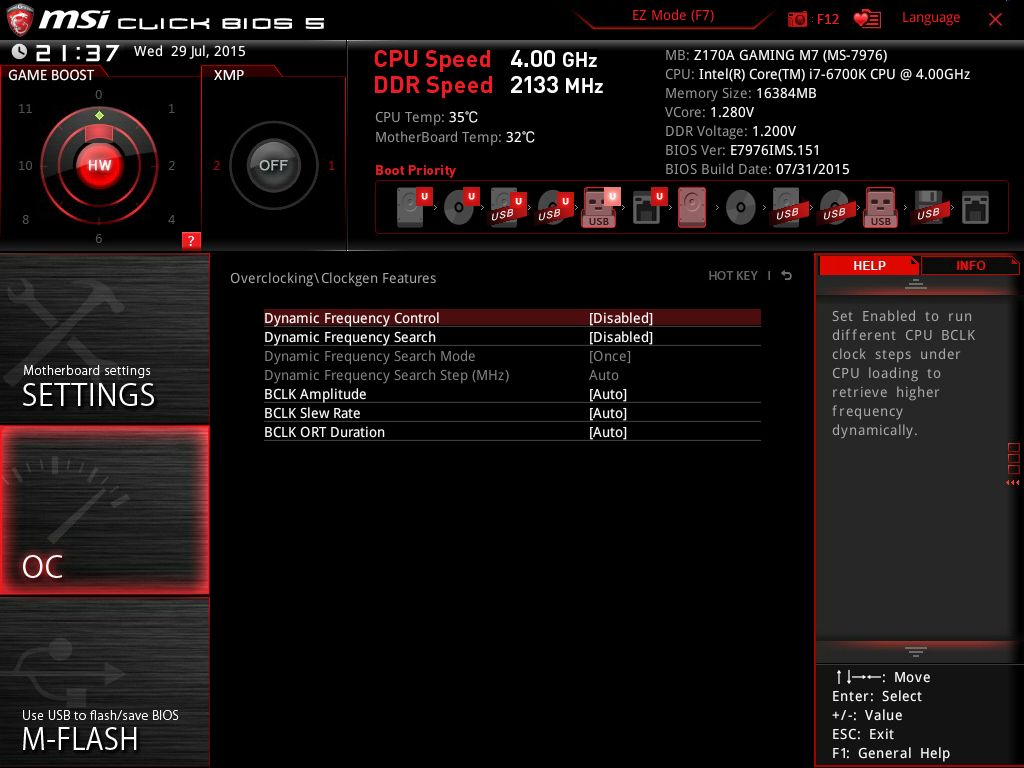

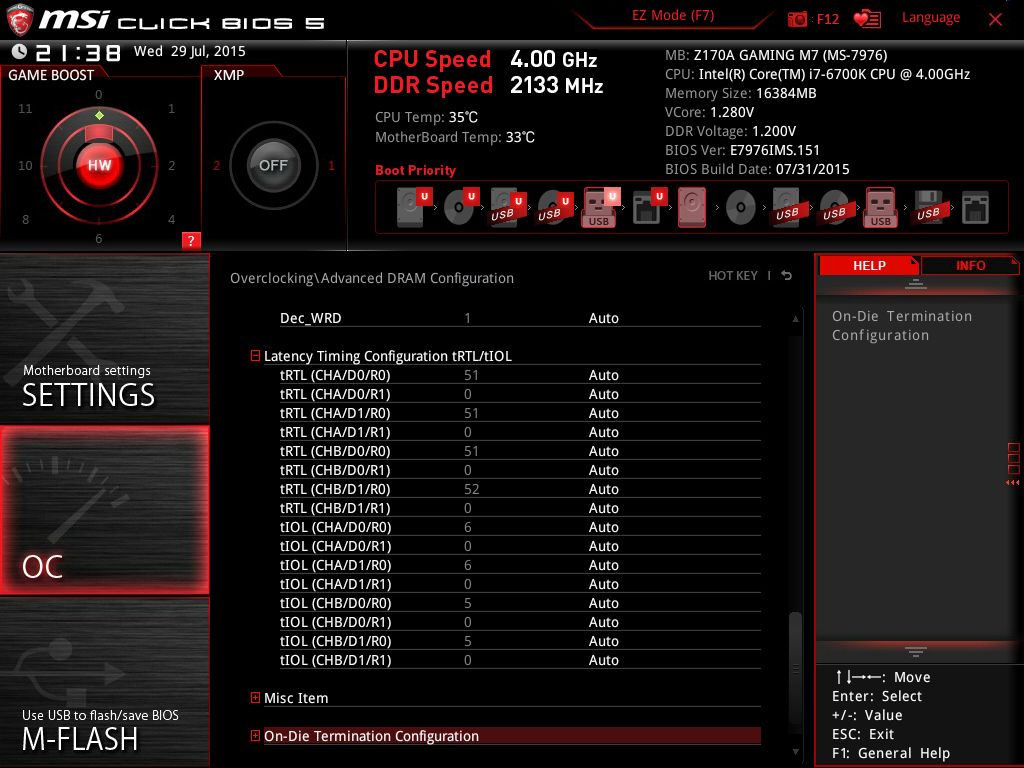

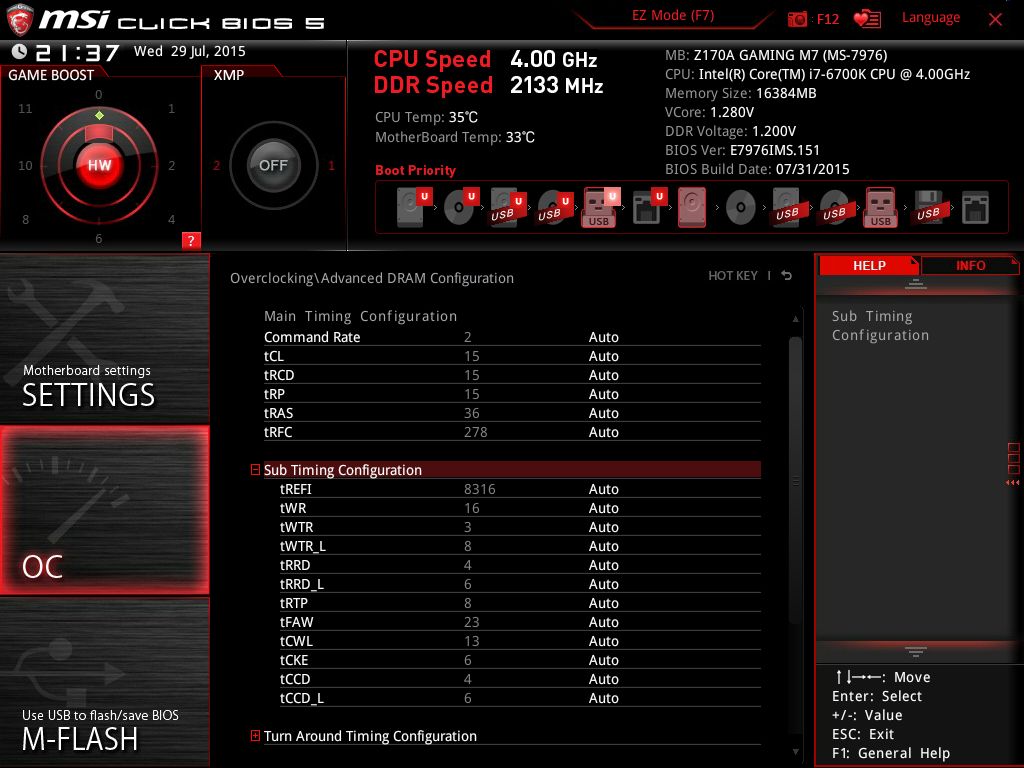

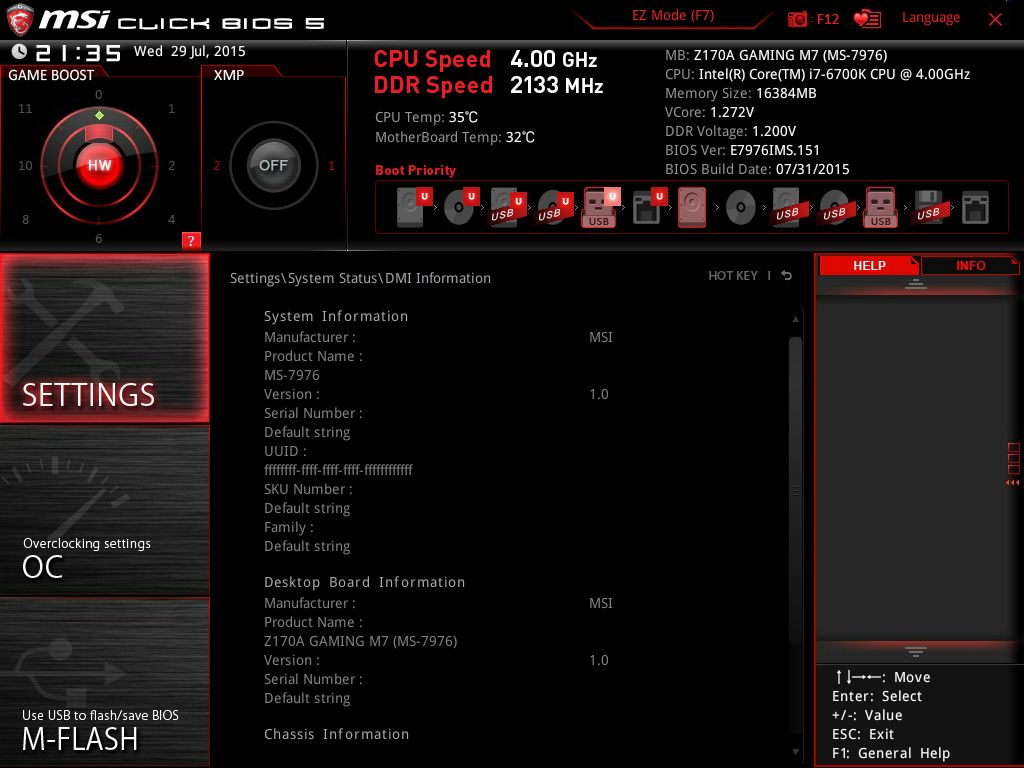

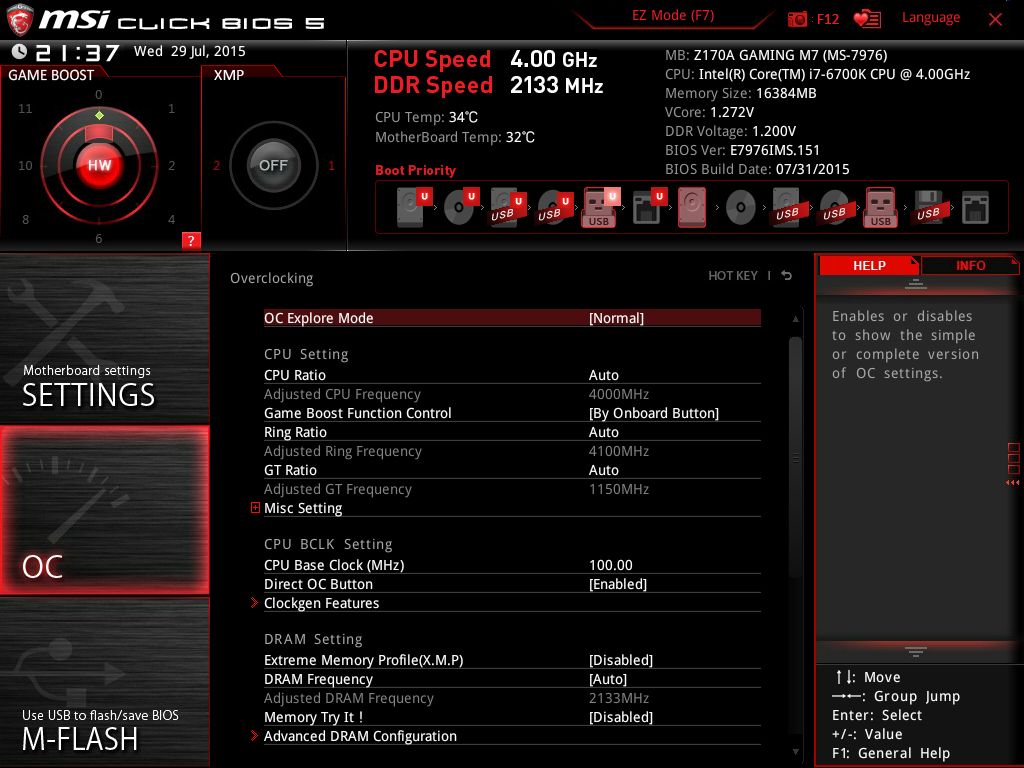

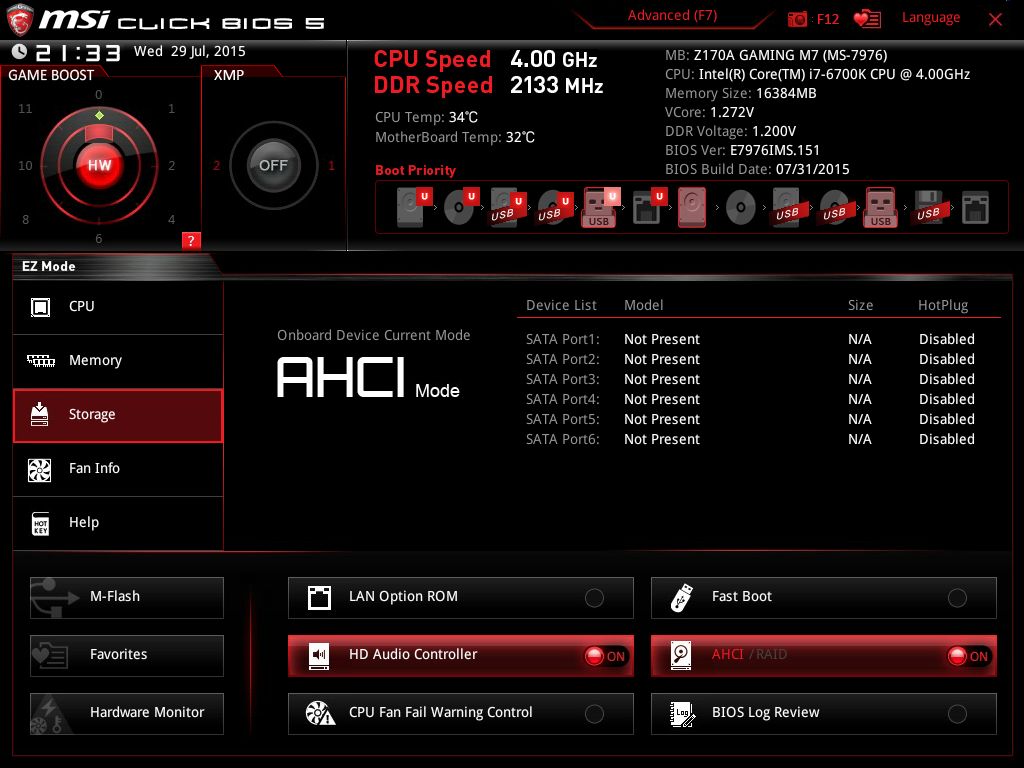

| Параметр | MSI Z170A Gaming M7 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | E7976IMS.151 от 31 июля 2015 года |
| BCLK | От 100 до 655.25 МГц с шагом от 0.06 до 0.12-13 МГц |

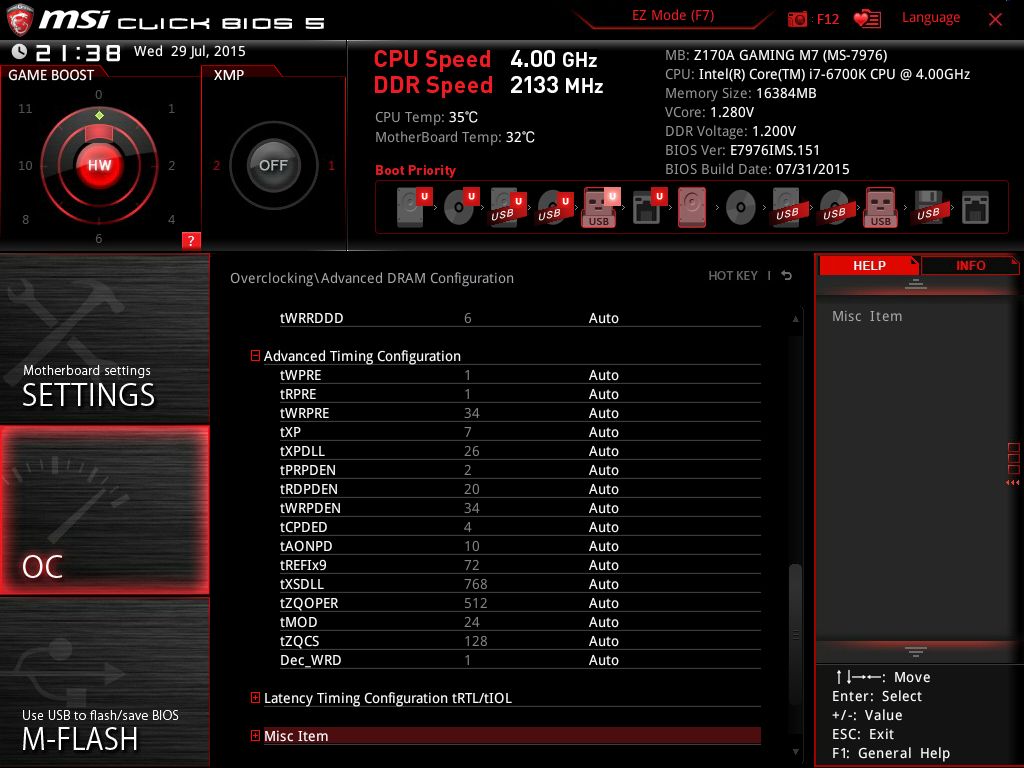

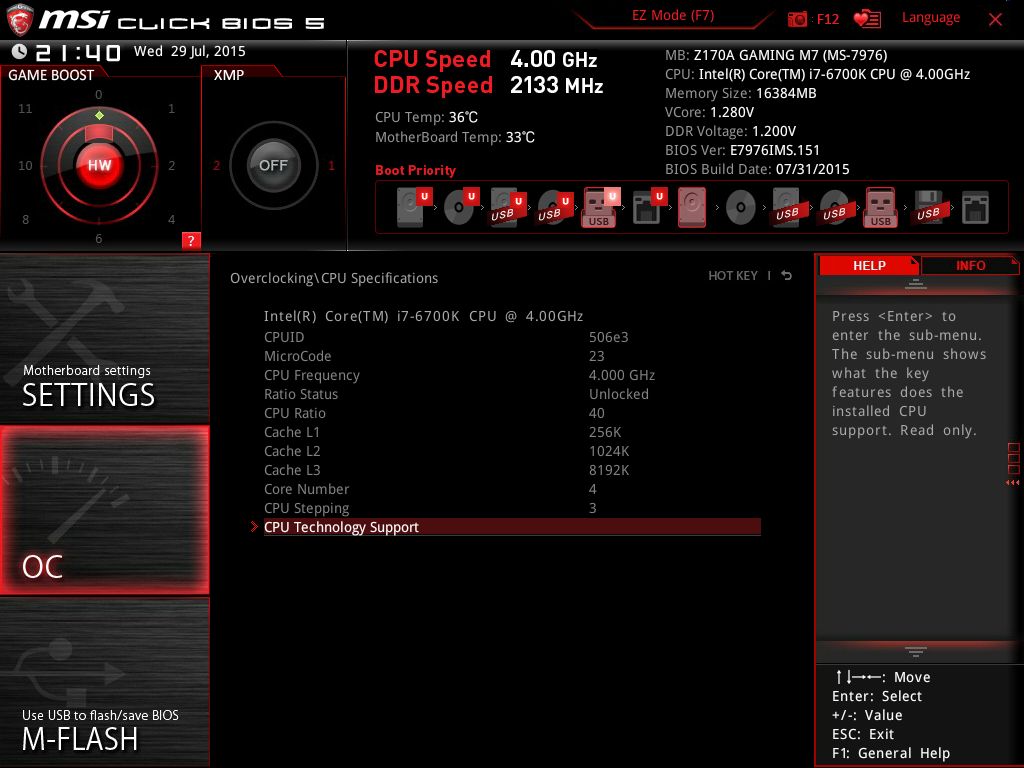

| Оперативная память, МГц | Поддержка XMP Частоты от 800 до 4136 МГц с неровно плавающим шагом 33-134 МГц |
| Множитель процессора CPU Core |
От 8 до 83 с шагом 1 |
| Множитель процессора CPU Ring Ratio |
От 8 до 83 с шагом 1 |
| Частота графического ядра | Тактуется от BCLK множителем от 8 до 60 |

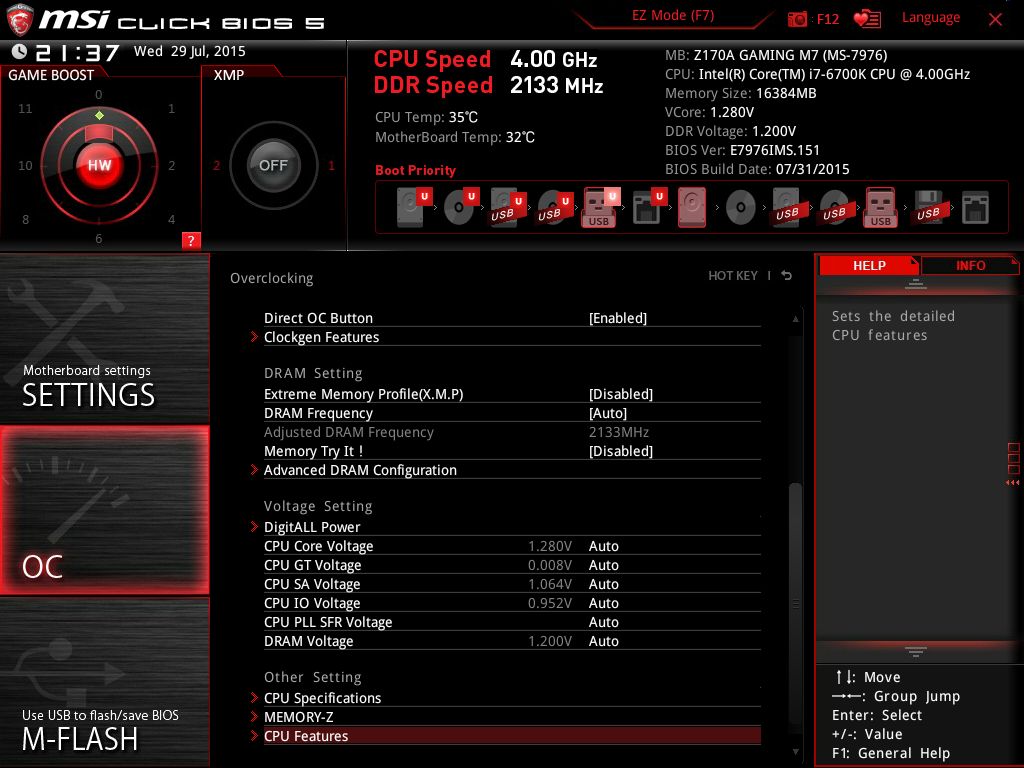

| Напряжение CPU Core | От 0.600 до 2.155 В с шагом 0.005 |
| Напряжение графического ядра | От 0.600 до 2.155 В с шагом 0.005 |
| Напряжение CPU SA | От 0.600 до 2.000 В с шагом 0.010 |
| Напряжение CPU IO | От 0.600 до 2.000 В с шагом 0.010 |

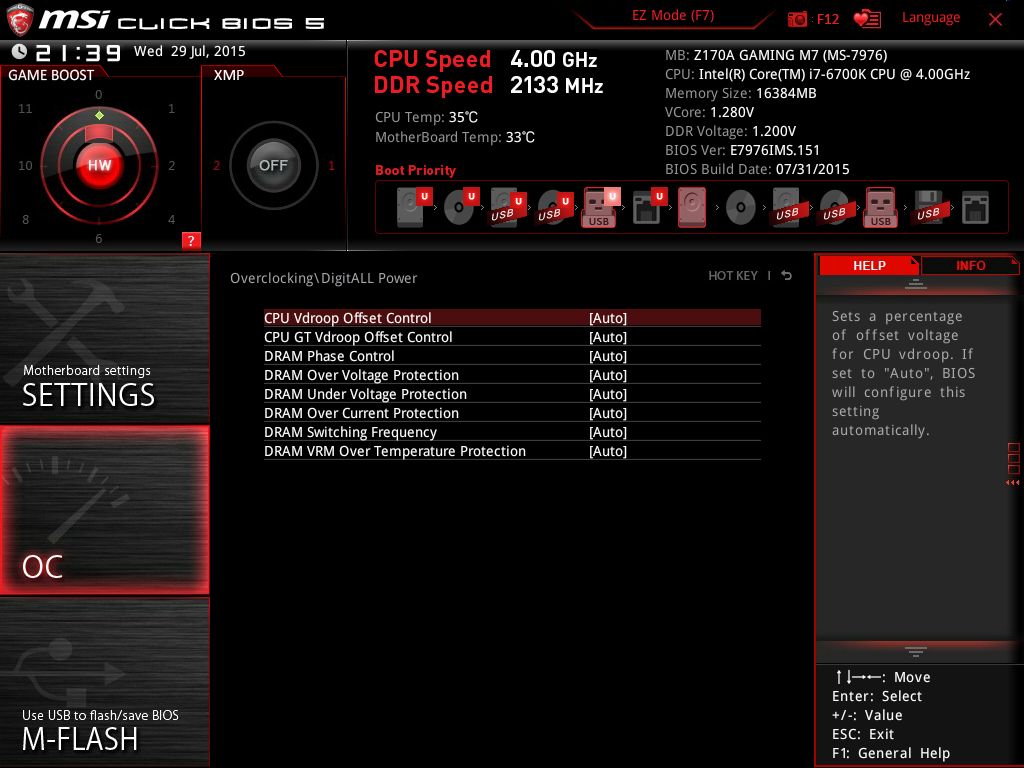

| Иные напряжения | PLL, PLL OC, PLL SFR,ST, ST V6 |
| Компенсация просадок напряжений (LoadLine Calibration) | Имеется |
| Напряжение оперативной памяти | От 0.600 до 2.155 В с шагом 0.010 |
| Иные напряжения | VPP, WREF |
| Напряжение набора системной логики (чипсета) | Основное: щт 0.600 до 2.000 В с шагом 0.010 PCH CLK: от 0.600 до 2.000 В с шагом 0.010 |

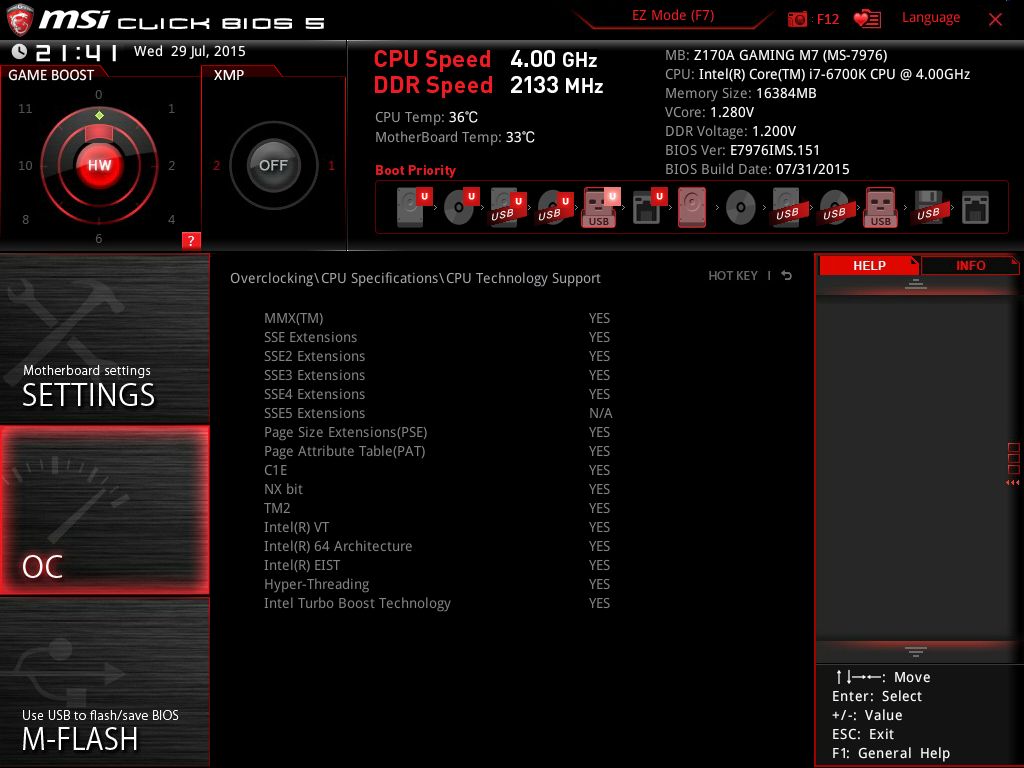

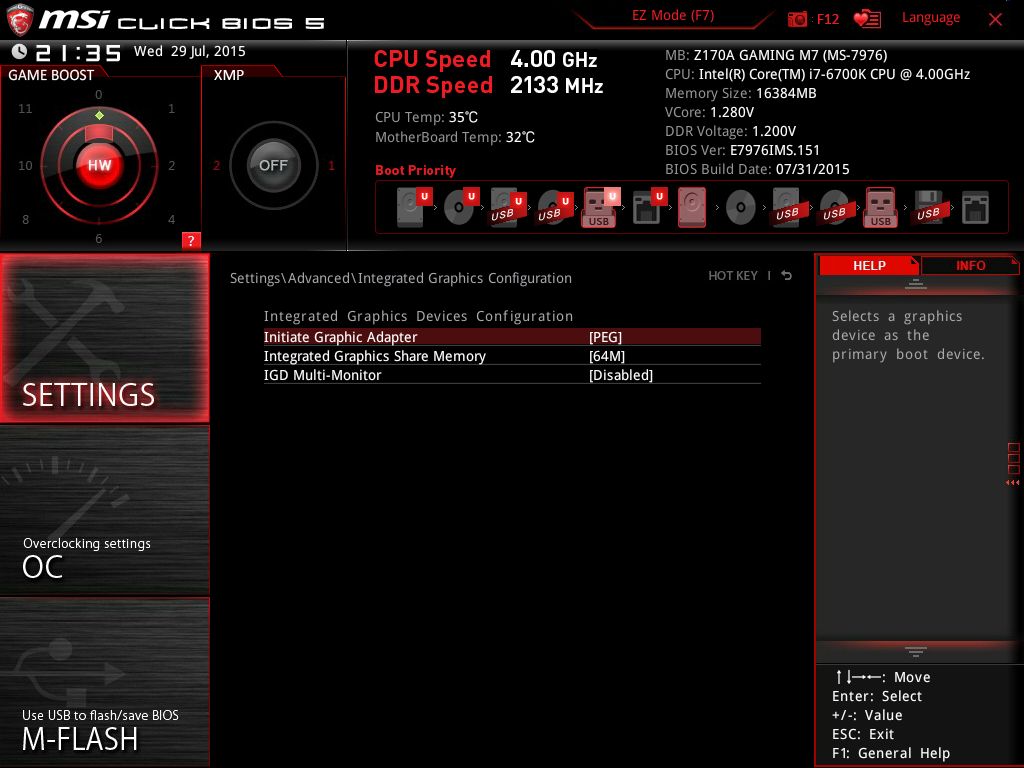

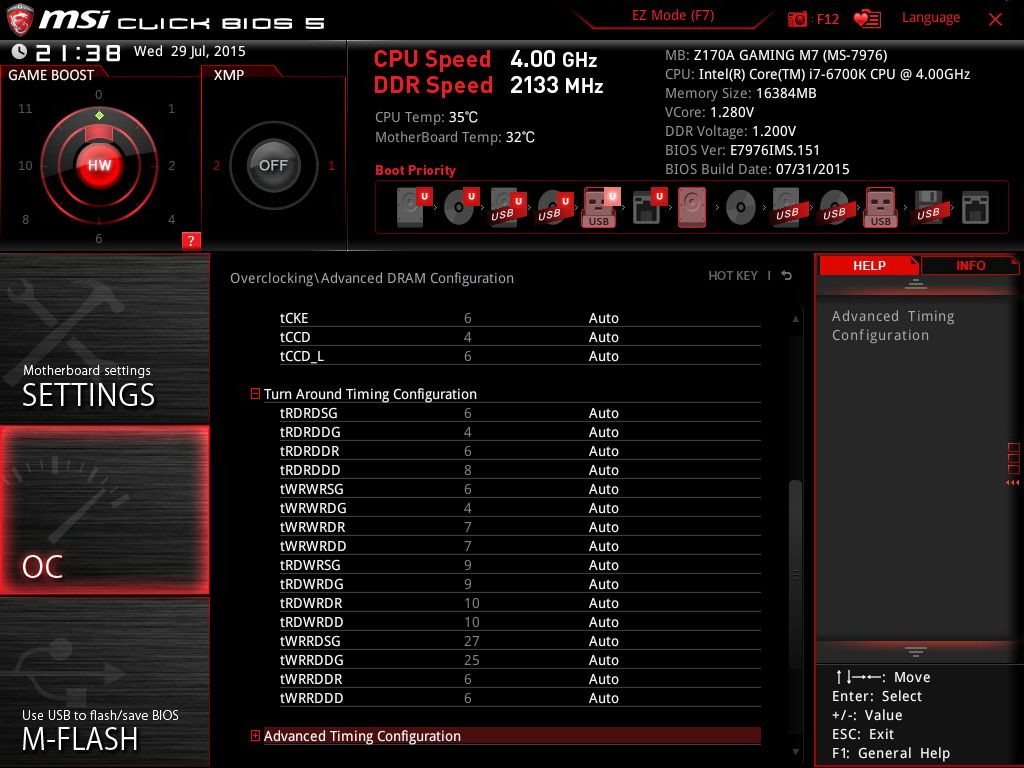

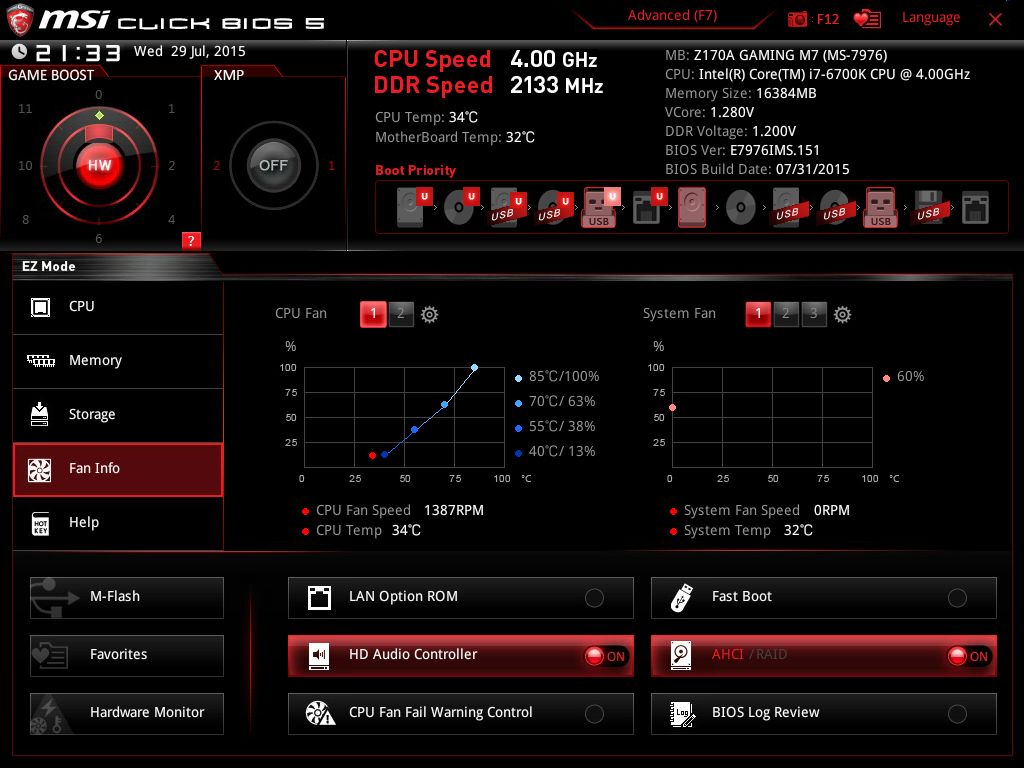

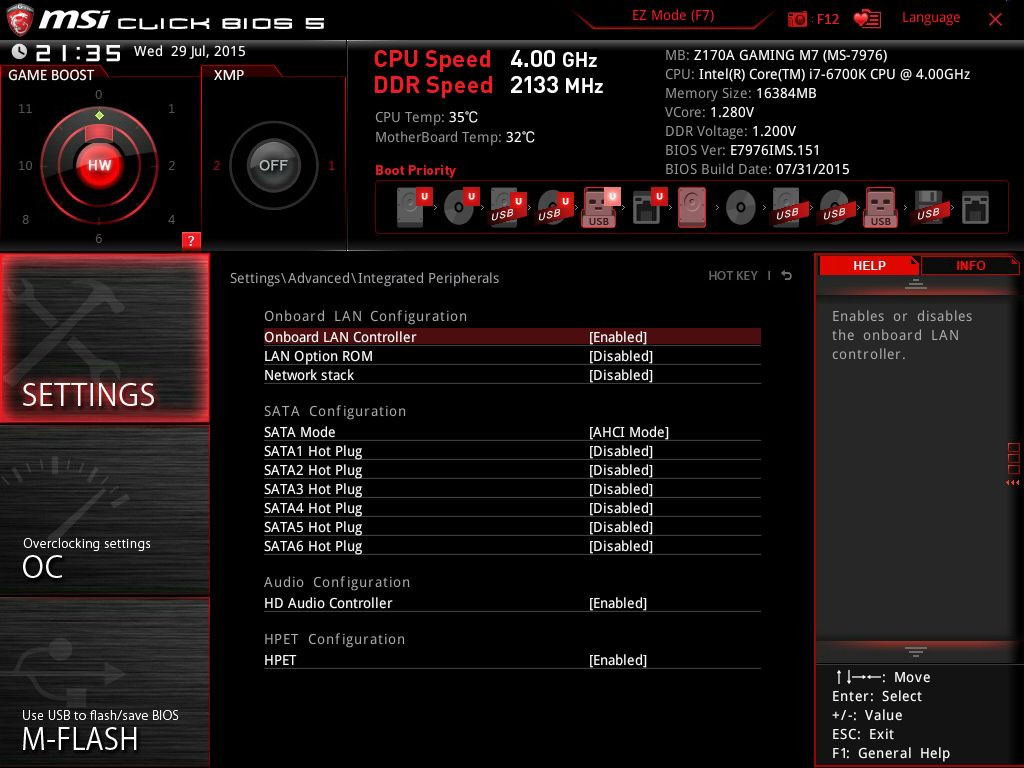

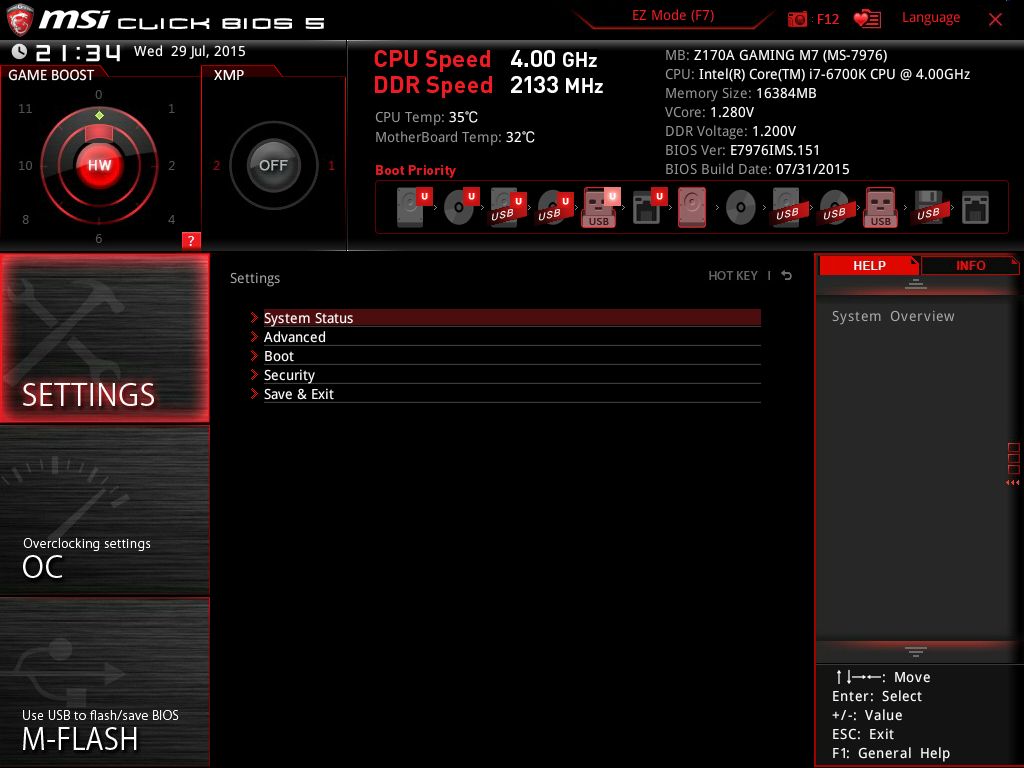

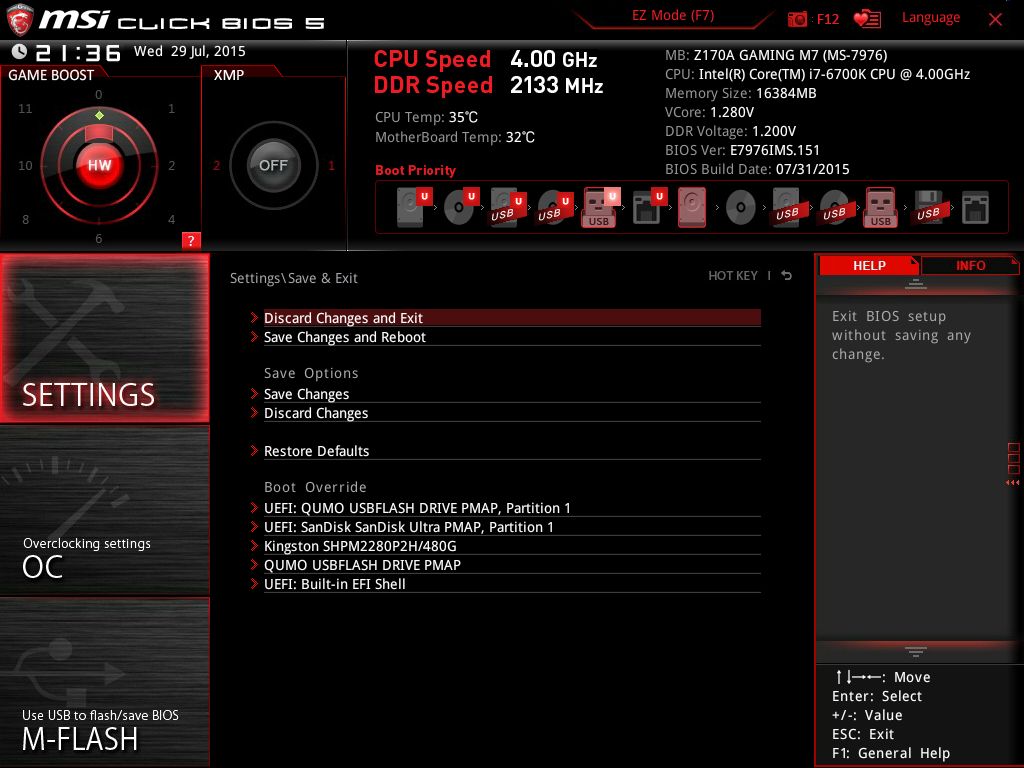

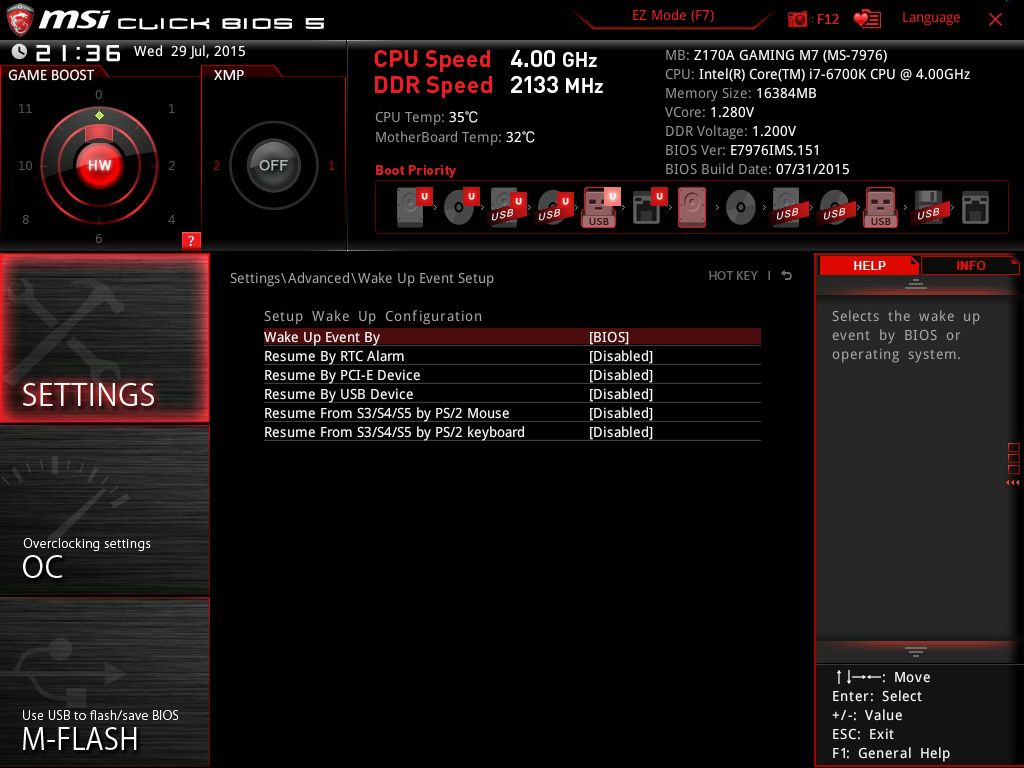

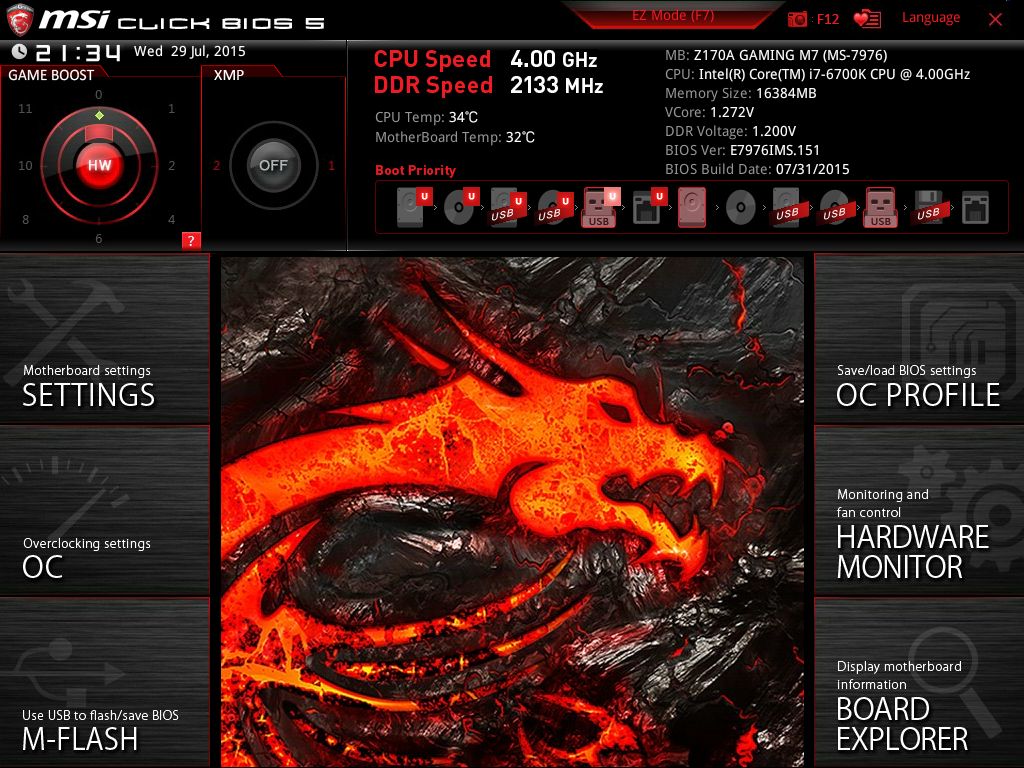

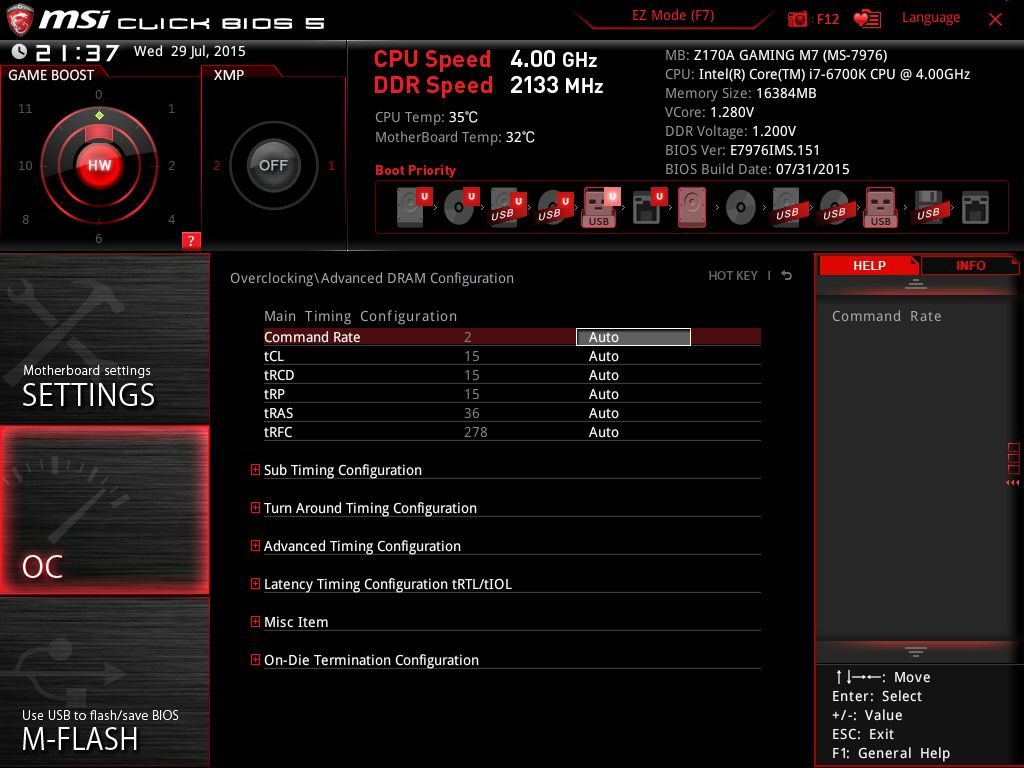

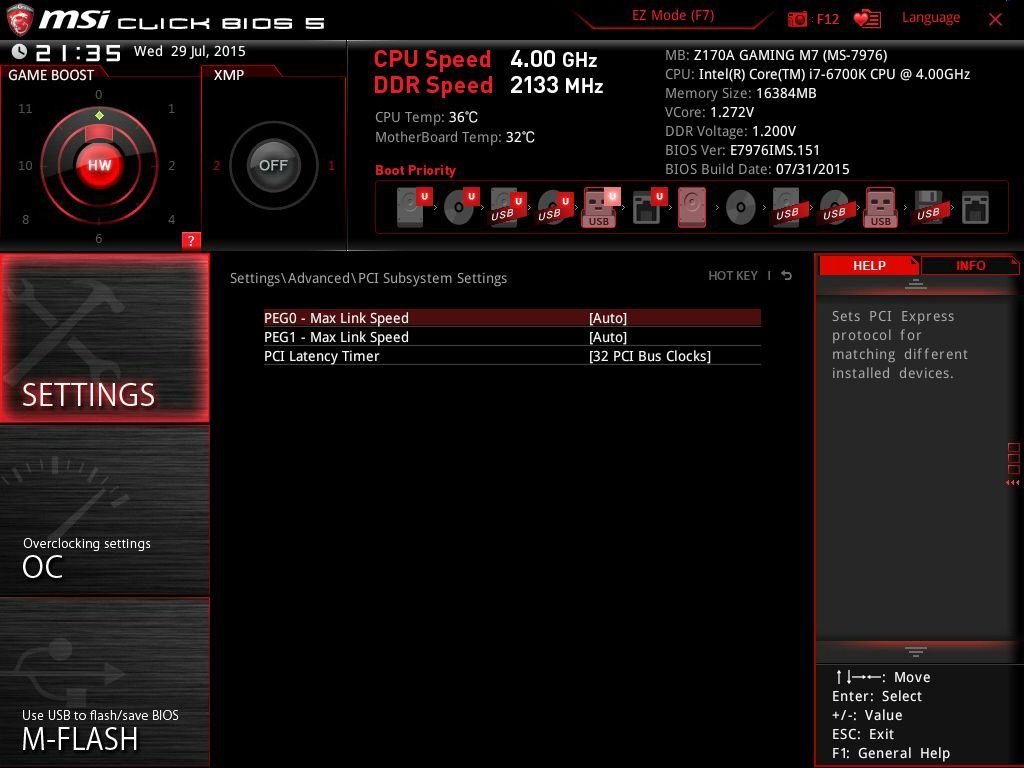

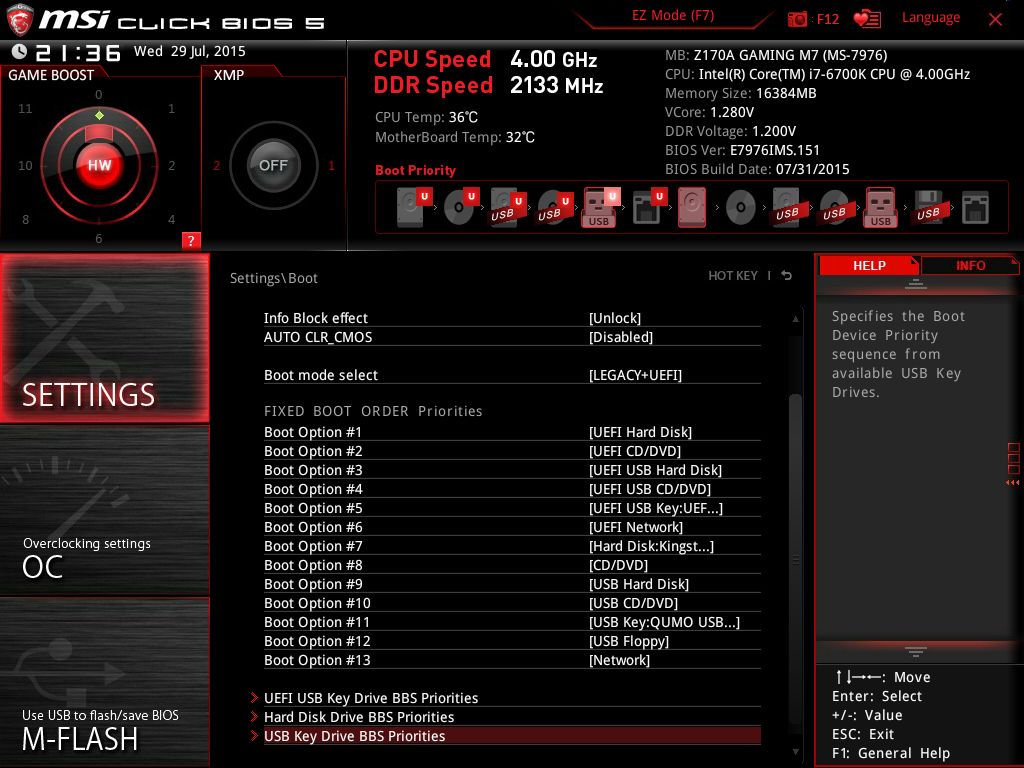

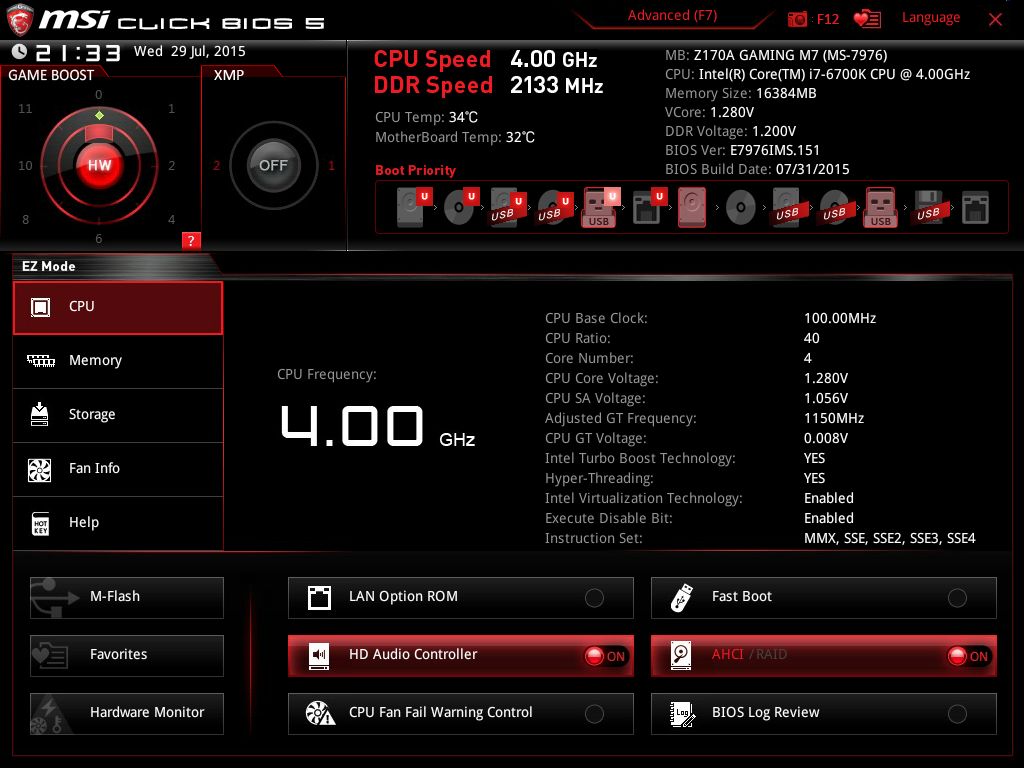

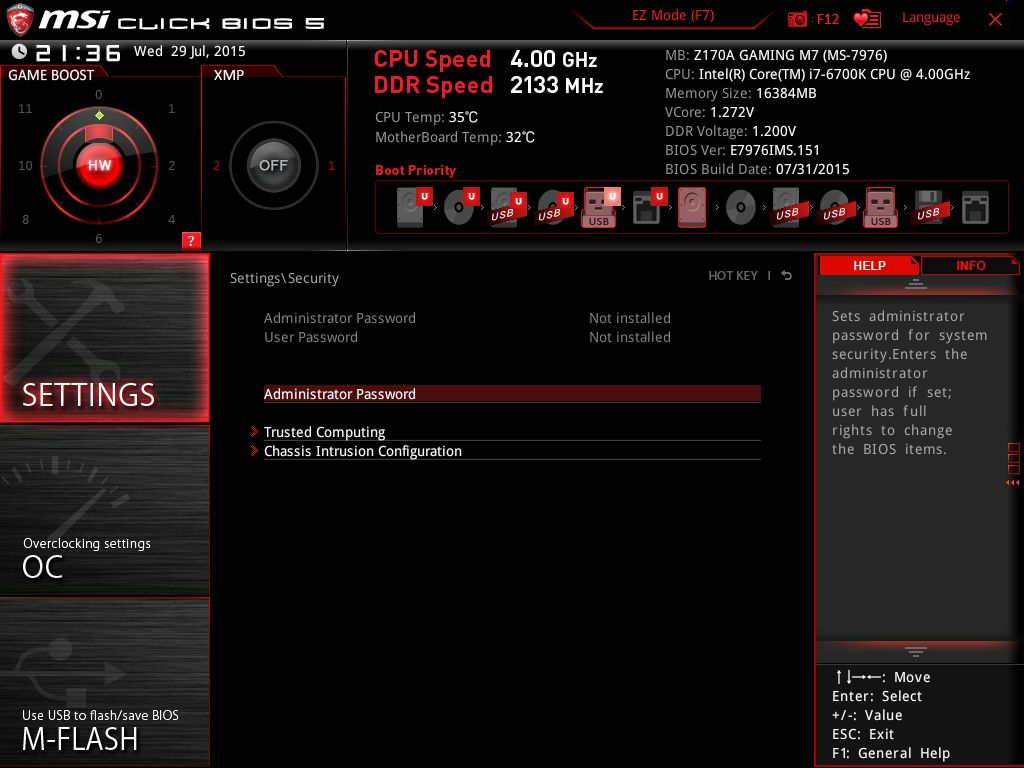

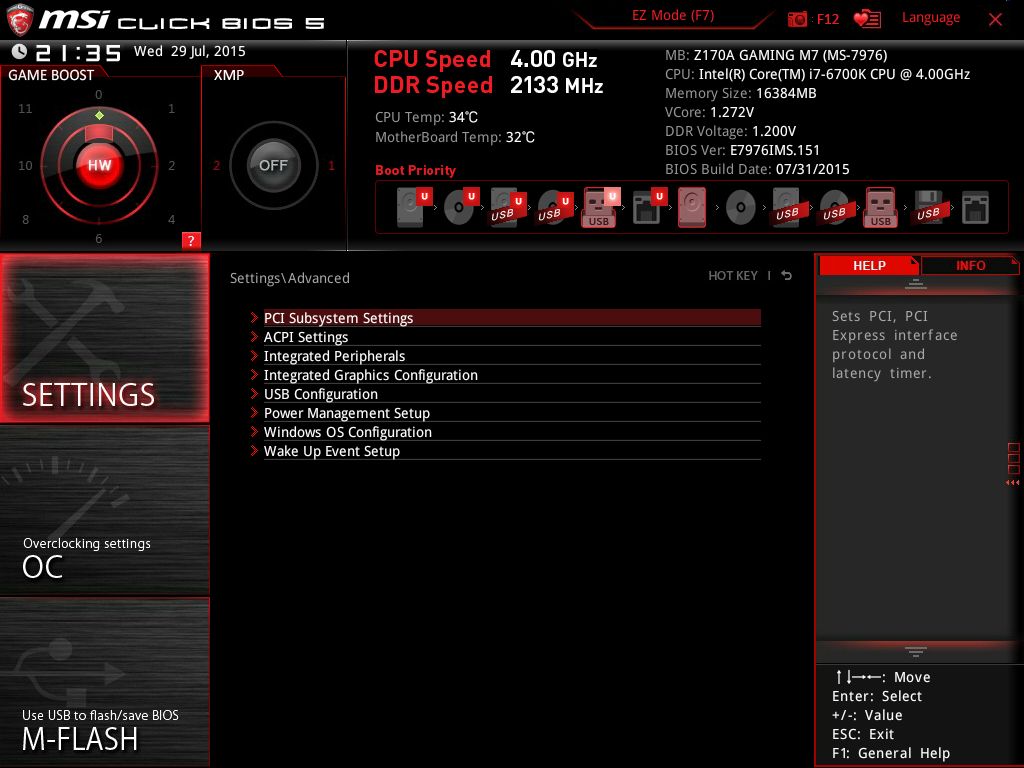

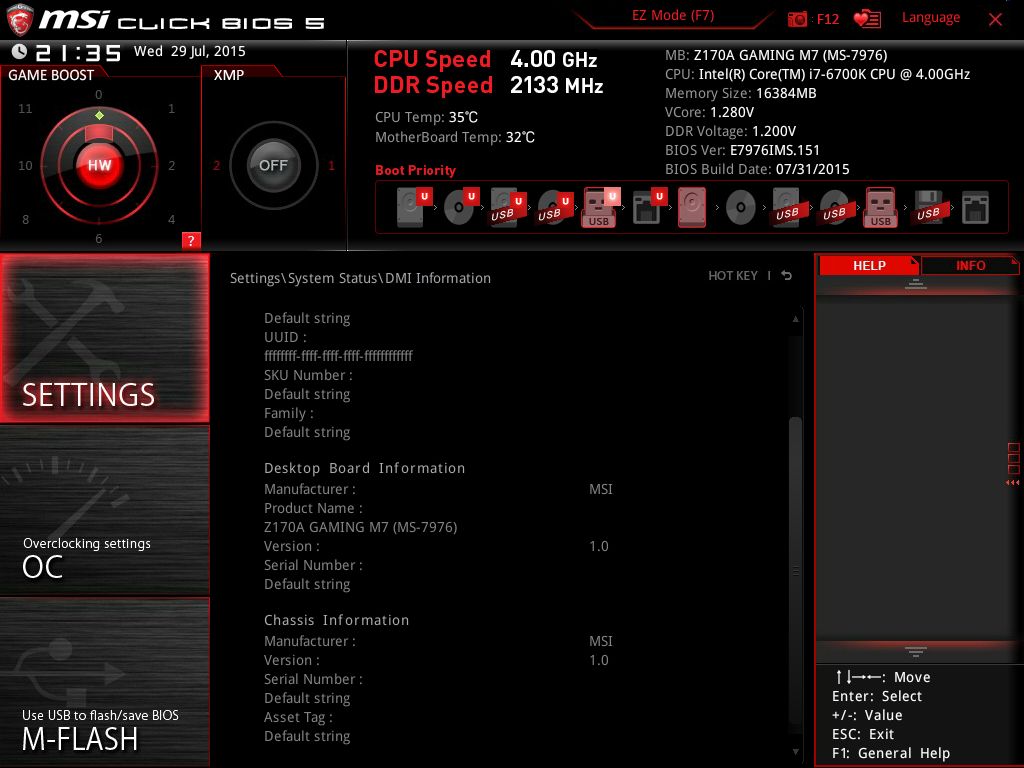

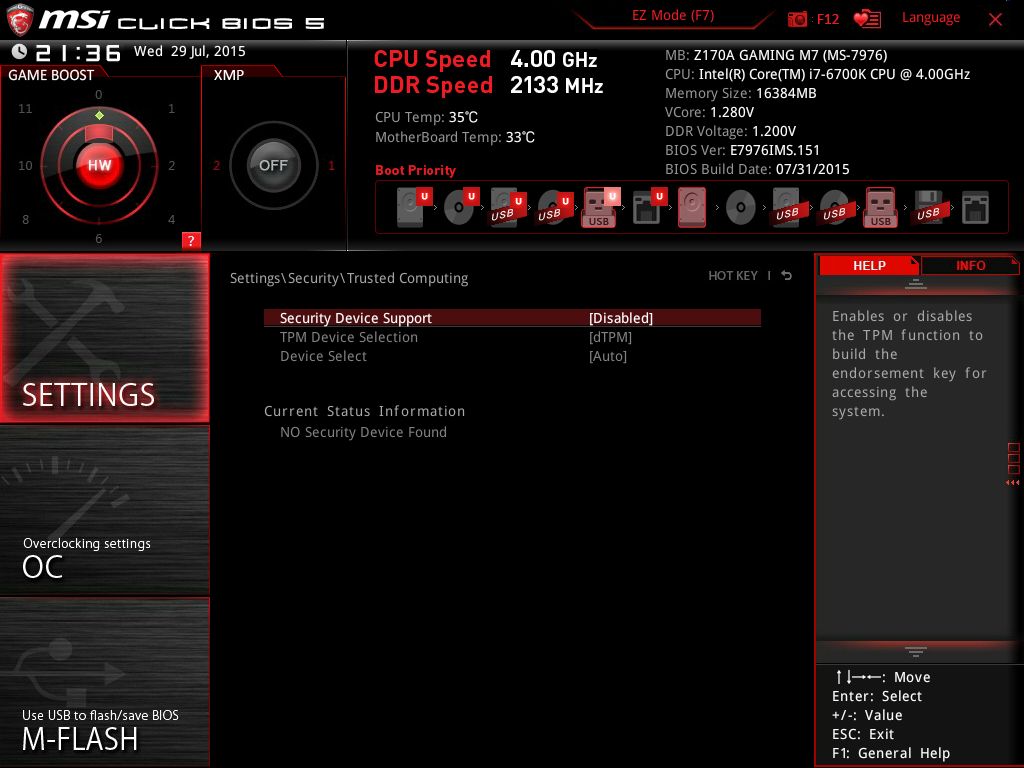

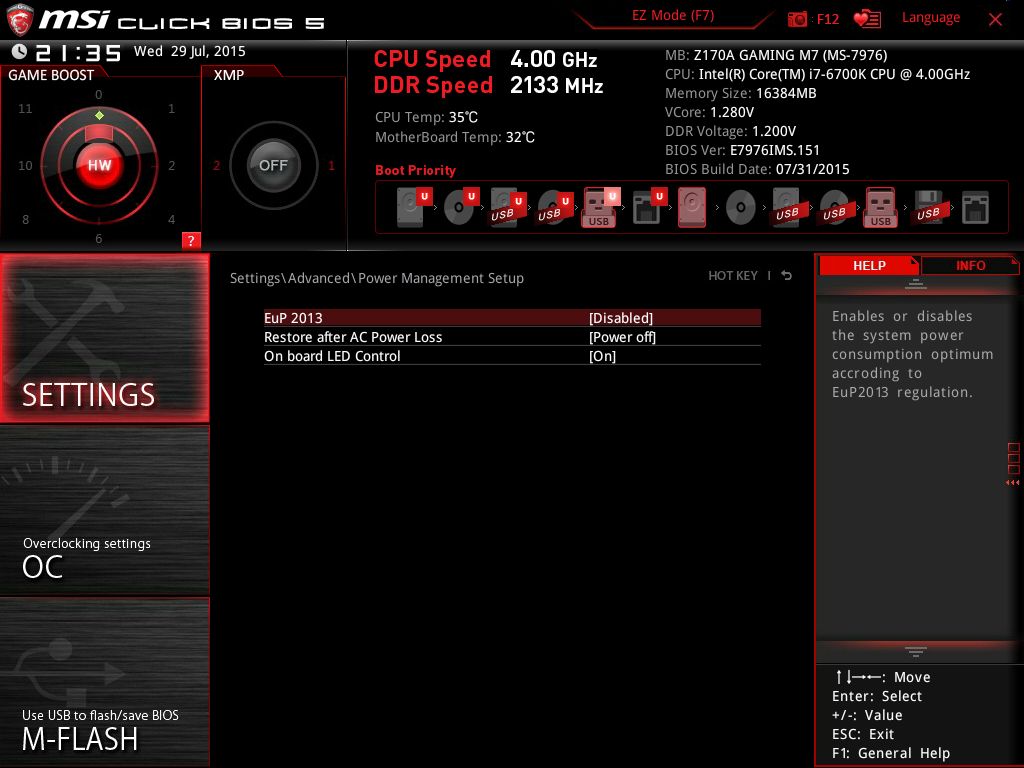

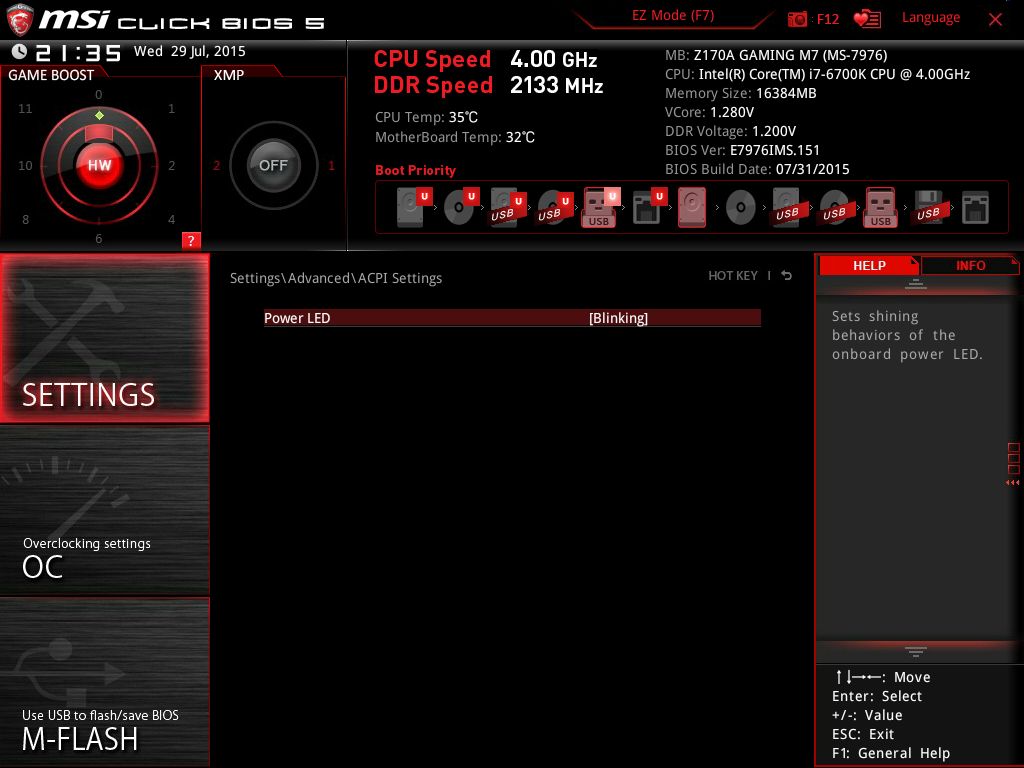

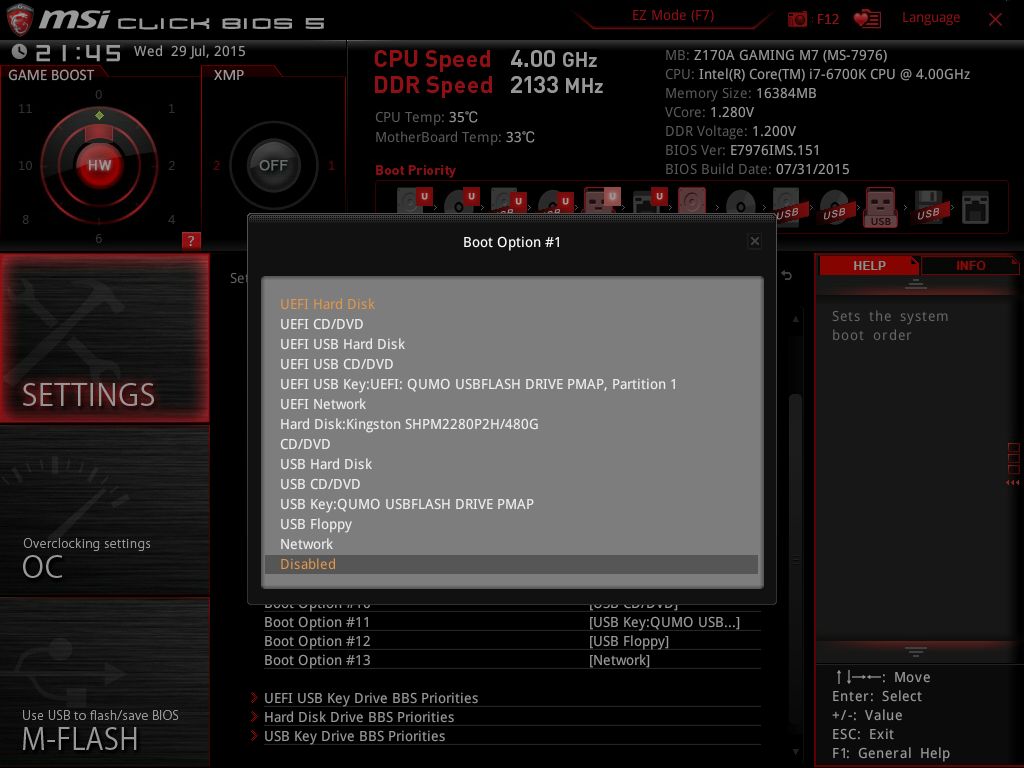

| Интерфейс BIOS | Графический, восемь языков, в том числе русский |
| Функционал BIOS | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с USB-накопителя) |
| Локализация интерфейса на русский язык | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено |

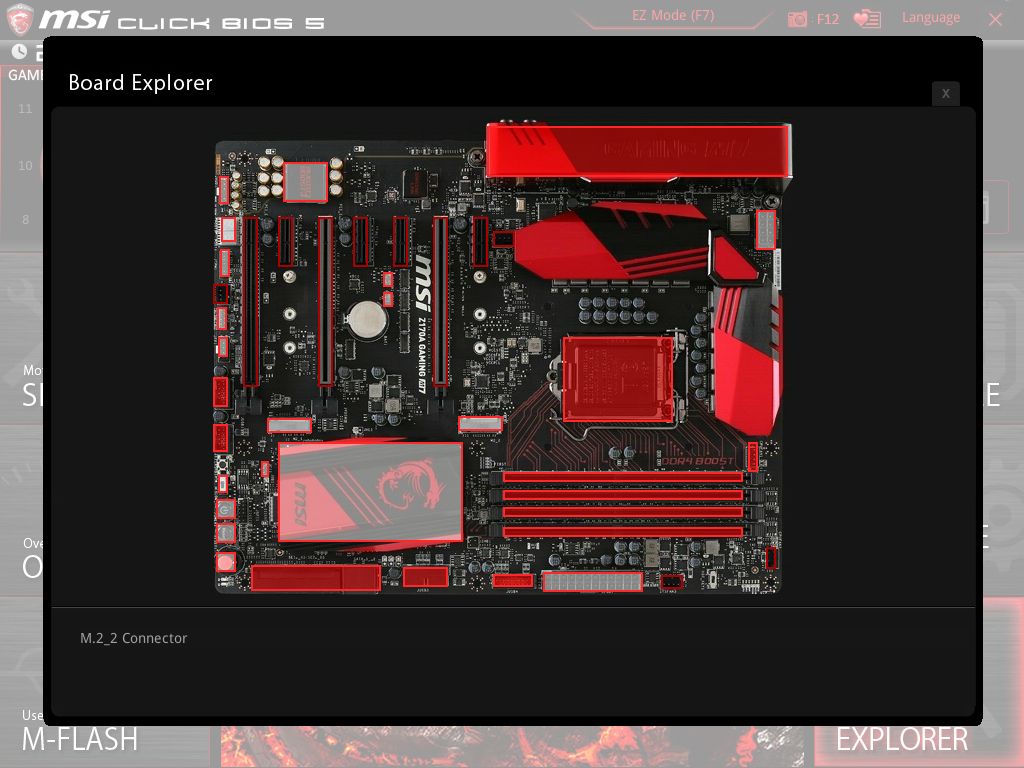

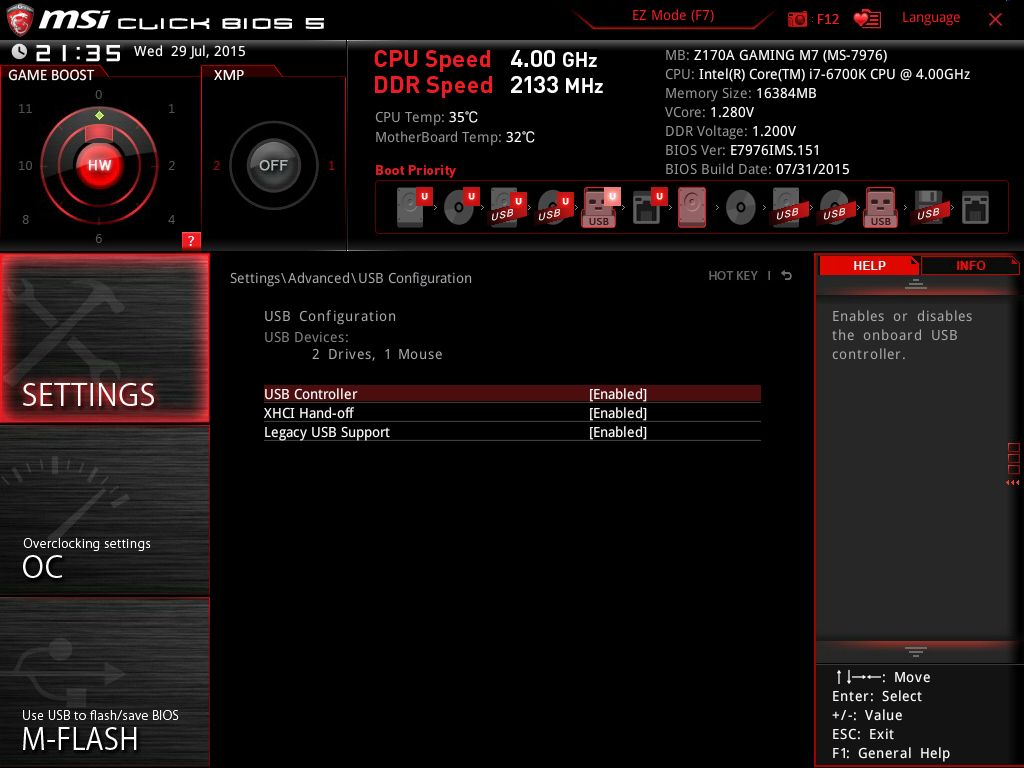

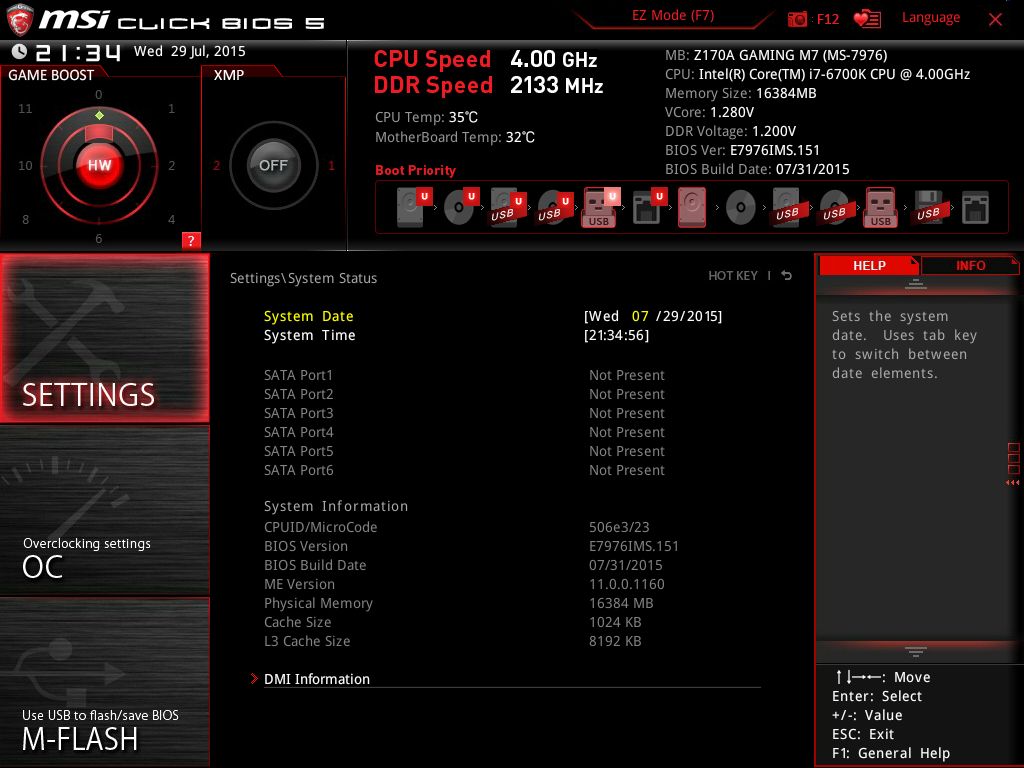

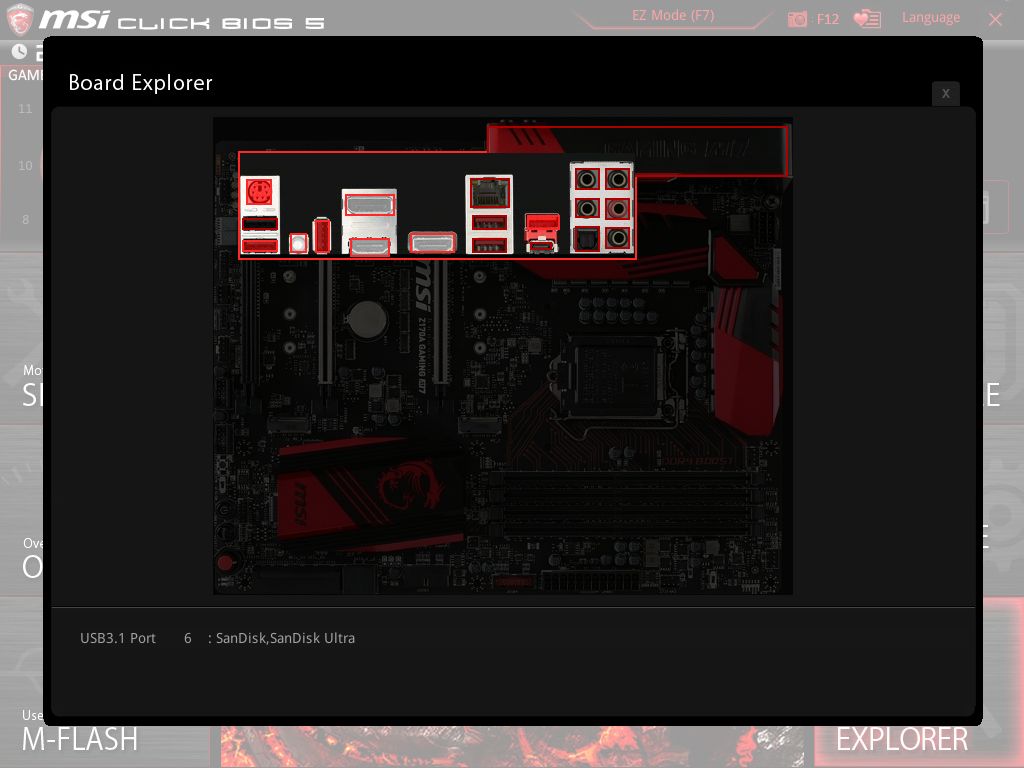

Обратил на себя внимание тот факт, что встроенный «браузер оборудования» не отображает установленный в слот M.2 PCI-E SSD-накопитель Kingston.
Для дополнительной проверки стабильности и отсутствия проблем в эксплуатации системы было решено задействовать SSD-накопитель не стандартного форм-фактора 2.5”, а взять PCI-E-решение, в качестве которого использовался Kingston HyperX Predator объемом 480 Гбайт, оставшийся после апрельского обзора.
Используемый тестовый стенд собирался из следующих комплектующих:
Помимо самой материнской платы, компания MSI предоставила нам процессор Core i7-6700K (инженерный образец) и комплект оперативной памяти Corsair Vengeance LPX DDR4-2666 ver.5.29 (CMK16GX4M4A2666C15R; 15-15-15-36; 1.2 В).
Относительно процессора вопросов особо нет, а вот модулям памяти мы уделим немного внимания.
Радиаторы выполнены из алюминиевого сплава с декоративным покрытием красного цвета. В роли термоинтерфейса используется термопрокладка.
Печатная плата является восьмислойной.
Используются микросхемы H5AN4G8NMFR производства SK Hynix.

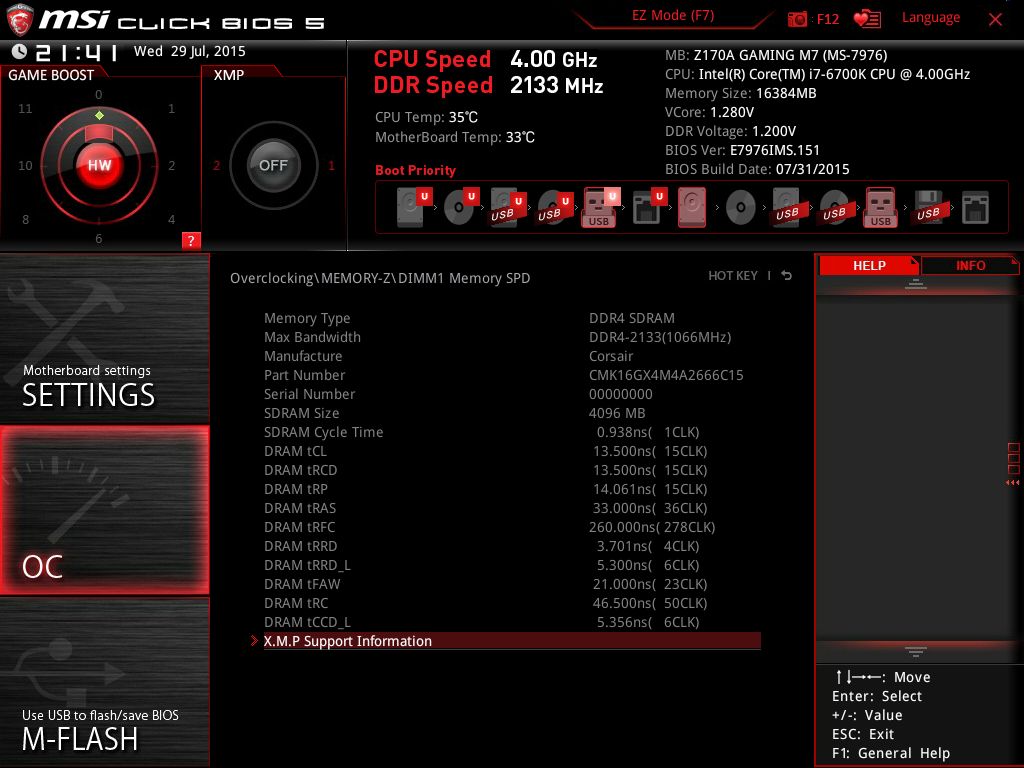

Содержимое профилей SPD:
Какую операционную систему лучше всего было бы использовать? Я решил не мелочиться: была установлена Windows 10 x64 Домашняя. Логично предположить, что человек, купивший и собравший конфигурацию на базе Intel Skylake, в первую очередь обратит внимание на новую ОС.
Впечатлило отсутствие значительной части драйверов на сайте Intel. Фактически можно загрузить лишь графический драйвер, да и тот при попытке установки выдает сообщение о несоответствующей требованиям системе.
К счастью, практически все необходимое определилось автоматически, даже на новый контроллер USB 3.1 ASMedia:
На кое-что удалось установить драйвера вручную. Ну а нацеленным на эксплуатацию Windows 7 пользователям следует быть готовым к сюрпризу: программа установки данной операционной системы «теряет» все порты USB (любой версии – 2.0, 3.0, 3.1). Под конец тестов в глубинах меню BIOS был найден параметр «Windows 7 Installation», который должен устранять эту проблему (скрывается по адресу: Settings >> Advanced >> Windows OS Configuration).
Следующим сюрпризом оказалась нестабильная работа тестового стенда, который мог то часами работать под стресс-тестами, то впадать в бесконечный цикл падений и последующие перезагрузки. Иной раз и просто происходило зависание. Это, без сомнения, проблема с конкретным экземпляром материнской платы или процессора, и в розничных продуктах подобного не будет.
Штатно (при отключении энергосбережения) процессор работал в «турбо-режиме» и лишь при подаче многопоточной нагрузки снижал частоту до штатных 4 ГГц. В составе Windows 10 обнаружилась и достаточно актуальная версия графического драйвера (2 недели разницы с тем, что выложен на сайте Intel). Графическое ядро, если верить GPU-Z, в простое сбрасывало частоту до 350 МГц, под нагрузкой оная составляла 1150 МГц.
Стабильности в разгоне удалось достичь при частоте 4400 МГц по ядрам процессора и 3000 МГц эффективной частоты на памяти (при 1.30 В и 1.35 В соответственно).
Технически процессор запускался на частотах вплоть до 4.8 ГГц при напряжении 1.345 В, а графическое ядро сохраняло стабильность только до 1200 МГц. С повышением напряжений в направлении дальнейшего разгона памяти и графического ядра было решено не играться: пока неясны безопасные значения.
Обратил на себя внимание тот факт, что если не контролировать напряжения, то, в частности VCCSA материнская плата при разгоне памяти устанавливала равным 1.264 В, тогда как даже на LGA 1155 оно по умолчанию было 0.925 В. Будьте внимательны! Иначе есть риск буквально поджарить процессор.

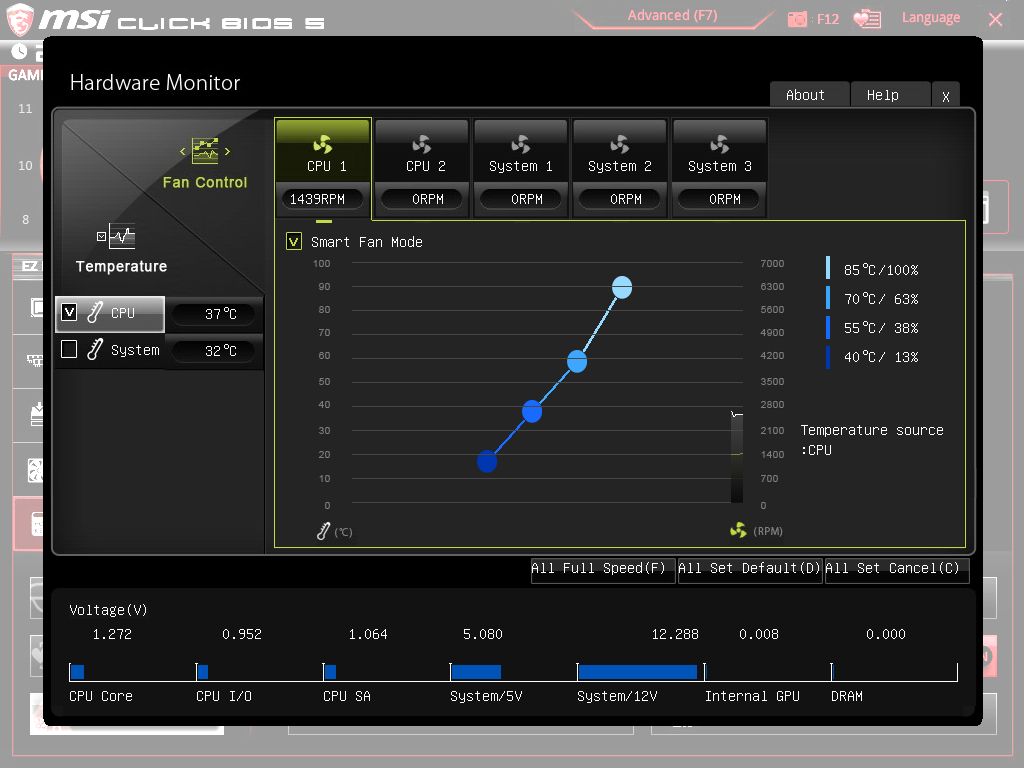

Температурный режим, вопреки моим ожиданиям, оказался вполне благоприятный, как в штатном режиме, так и в разгоне (напомним: используется Noctua NH-D14).
Ну а скриншот с работающим Linpack и активным AVX приводился чуть выше.
Тесты с дискретными видеокартами обеспечат мои коллеги, мне же в первую очередь было интересно, сможет ли графическое ядро Intel Skylake дотянуться хотя бы до не самого нового и производительного на сегодняшний день AMD A10-6800K Richland.
Итак, было собрано два тестовых стенда, один был указан уже выше, второй же, представляющий AMD, выглядел следующим образом:
Программное обеспечение:
Частоты процессоров, во избежание случайного влияния технологий энергосбережения и режима TurboCore/TurboBoost на результаты производительности, фиксировались.
Процессор AMD тестировался только на штатной частоте, Intel – на штатной и в разгоне.
Для оперативной памяти DDR3 за штатный режим работы выбрана эффективная частота 1600 МГц (DDR3-1333) с таймингами 9-9-9-24-110-1T (выше не позволяла разнородность памяти), для оперативной памяти DDR4 выбраны штатный режим (2133 МГц, 15-15-15-3-2T) и режим разгона (3000 МГц, 16-16-16-16-39-1T).
Профиль «Perfomance».
Параметры:
Параметры:
Параметры:
Параметры:
Параметры:
Параметры:
Параметры:
Для тестов нами обычно используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Однако возникла проблема с ее использованием: на сайте ASUS нет драйвера для операционной системы Windows 10, только для Windows 8.1. И эта версия отказалась устанавливаться:
Однако в ручном режиме драйвер все же удалось установить:
Традиционно тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука; затем, наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы. Само тестирование проводится в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека системной платы.
Сам тест производится с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. И снова программа отмечала недостаточную мощность выходного сигнала, что является нормальным для аудиоподсистем материнских плат.
Результаты теста аудиовыхода звуковой подсистемы:
Результаты теста линейного входа звуковой подсистемы:
Архив с результатами тестов прилагается.
Лично у меня, как у рядового пользователя, не «просиживающего штаны» на специальных сайтах вроде Station-drivers и не перебирающего десятки версий различных сборок, осталось впечатление не до конца отлаженной системы. Часть драйверов отсутствует. Те, что удалось найти, между прочем, маркированные как «for Windows 10» (например, к встроенной графике Intel), просто отказывались устанавливаться («система не удовлетворяет минимальным требованиям»). Вот так вот просто решил «новая система, так почему бы не поставить и новую ОС?». Поставил…
Налицо проблемы и с комфортом работы (мерцание экрана), и с ее стабильностью: система спонтанно могла перезагрузиться буквально в момент запуска, а затем при этих же параметрах часами выдерживала самые разнообразные тесты. Используемый накопитель Kingston с интерфейсом PCI-E произвольно отключался несколько раз, причем проблема точно не в нем. Пришлось взять родной адаптер и задействовать обычный слот PCI-E. В дополнение отмечу, что несколько месяцев назад тестеры, получившие доступ к инженерным образцам LGA 1151, отмечали проблемы с твердотельными накопителями PCI-E, работающими по протоколу NVMe (случайным образом системы переставали считать SSD загрузочным). По отзывам, проблему исправили, но, похоже, не до конца, либо произошел перекос в сторону AHCI.
Но все это легко устранимо в будущем. Возможно, даже мне самому удалось бы их избежать, но, к сожалению, у меня не было времени на эксперименты с перебором версий BIOS и драйверов – вместо этого было отдано предпочтение тестам встроенного графического ядра. По той же причине дефицита времени пришлось отказаться и от попыток «подружить» тестовую систему с Windows 7.
В целом от платформы Skylake остались смешанные впечатления. С одной стороны, нрав новинки спокойный, никаких перегревов, разгон бесхитростный, да и поле для экспериментов очень широкое. С другой – разгонный потенциал слишком низок: 4400 МГц (или как у моего коллеги, Дмитрия Владимировича – 4500 МГц) – это не то, ради чего мне лично захотелось бы отказаться от использования Sandy Bridge (i5-2500K) или Sandy Bridge-E (i7-3820). Пусть даже производительность возросла из расчета на один мегагерц.
Материнская плата MSI Z170A Gaming M7 сама по себе оставила приятное впечатление: качественная элементная база, грамотная разводка (разве что не очень удачное расположение POST-кодера, но на открытом стенде это не является проблемой), хороший (если не сказать отличный) набор возможностей, развитый интерфейс BIOS с обширным набором настроек. А все шероховатости однозначно будут устранены – в этом сомневаться точно не приходится.
Выражаем благодарность:
