Сейчас на рынке присутствует огромное количество различных платформ для создания компьютера под свои задачи, однако у энтузиастов выбор не такой уж и большой. Так, на данный момент остаются актуальны лишь две, причем обе – компании Intel. Это новая флагманская платформа LGA 2011-v3, представленная набором системной логики Intel X99, и, как ни странно – LGA 1150.
И пусть чипсет Intel Z97 обещает поддержку ЦП Broadwell, но их появления в рознице ждут уже не так сильно – все внимание переключено на Skylake. Уж там-то будет и новый сокет, и новая память, а может даже и прирост производительности в 10%. К тому же нас по-прежнему ждут максимум четыре ядра и восемь потоков. И это одна из причин того, что некоторые пользователи начинают активно осваивать платформу Intel LGA 2011-v3. Это объясняется хотя бы тем, что самый младший CPU там о шести ядрах, а также поддержкой нового типа памяти. Очевидно, следующий апгрейд можно отложить лет на пять. Правда, энтузиастов это не касается, в их случае компьютерное «железо» меняется как перчатки.
Но существует категория пользователей, которые выбирают хорошую модель под разгон – и не обязательно экстремальный, а просто для того, чтобы можно было без особых проблем поднять производительность системы. Топовые версии они отсеивают сразу и подбирают что-то попроще. Но, как это часто бывает, проще не значит хуже. Почему? Просто в самые дорогие решения производители стараются втиснуть все доступные на момент их выпуска фишки. А как может помочь разгону поддержка Wi-Fi, Bluetooth, USB 3.1 или Thunderbolt? Никак, поэтому можно смело подыскивать модель без излишеств, с необходимым набором инструментария и функциональных возможностей.
Как правило, у крупных компаний внутри модельного ряда есть несколько модификаций материнских плат, которые могут учесть любые капризы покупателя. В их число входит и фирма MSI. И поскольку речь идет о платформе Intel X99, то это MSI X99S XPower и X99S MPower. Первую мы уже рассматривали в одном из обзоров, теперь пришла очередь второй, которая как раз лишена различных излишеств и представляет вариант, предназначенный для разгона процессоров. Посмотрим, как она справится со своей задачей. На этом закончим с вводным словом и начнем обзор MSI X99S MPower.
Коробка крупная и, как всегда, достаточно привлекательная. Она выполнена в фирменном стиле компании, предназначенном для устройств, рассчитанных на разгон.
Это сочетание черных и желтых цветов, которые встречаются на упаковках моделей серий XPower, MPower, Lightning и Hawk. Точно такая же цветовая палитра присутствует и в оформлении самих продуктов.
Из-за глянцевой поверхности упаковки и металлизированной верхней пленки желтый цвет выглядит золотистым, а на самой коробке присутствуют отражения.
В остальном все стандартно. Логотипы производителя и компании Intel, наименование модели внутри буквы «M», значок «OC Series», который можно встретить лишь на устройствах, позиционируемых для разгона.
Поскольку это не самая дорогая модель, то и упаковка здесь выполнена без излишеств, вроде откидных крышек с прозрачными пластиковыми окошками под ними. Тем не менее, с изображением системной платы можно ознакомиться благодаря картинке на обратной стороне коробки.
Кроме того, тут можно обнаружить уже знакомые нам значки. А также рассказ об испытаниях и тестах, которые проводятся с данными материнскими платами. Разумеется, речь идет не о конкретном экземпляре, а скорее всего о каком-либо отдельно взятом образце из партии.
Из нового можно отметить несколько информационных вставок. Среди них – описание подсистемы питания XTreme Power с двенадцатью фазами, окошко XTreme Multi GPU, где заявляется поддержка мультиграфических технологий Quad SLI и Quad CrossFire. Хотя, судя по расположению разъемов на картинке, речь, видимо, идет об установке двух видеокарт с двумя GPU. Под ними располагается вставка XTreme Data Transfer, в которой упоминается о новом интерфейсе M.2 x4 Gen3 с теоретической пропускной способностью в 32 Гбит/с и поддержке нового типа памяти DDR4 (причем на частотах вплоть до 3333 МГц в режиме разгона).
А справа от изображения платы находится еще одна вставка ОС Essentials, где перечислен весь вспомогательный инструментарий для разгона. Ниже располагаются схематичное изображение разъемов задней панели, таблица со спецификацией, а также группа эмблем, обозначающих поддержку фирменных технологий.
Пора заглянуть внутрь.
Сверху сразу же можно обнаружить материнскую плату, которая упакована в антистатический пакет и лежит в черном картонном лотке. После его изъятия мы можем увидеть специальную нишу, где разместился комплект поставки.
Среди информационных носителей можно обнаружить следующее.
Кстати, развернутый плакат с героем обзора выглядит следующим образом.
Кроме изображения самого устройства, здесь есть подписи к разъемам, слотам и интерфейсам.
Вот такие аксессуары входят в комплект поставки.
В целом комплектацию можно назвать нормальной. С одной стороны, отсутствуют разного рода излишества, с другой – есть все самое необходимое.
Можно сожалеть лишь о том, что никакого дополнительного оборудования для разгона или мониторинга не предусмотрено. Но опять же это сказалось бы на цене модели в большую сторону.
Для решений данного класса габариты MSI X99S MPower средние. Она состоит из восьми слоев металлизации, а ее размеры составляют 305 х 244 мм, что соответствует стандарту ATX.
Обычно системные платы, предназначенные для разгона процессоров на платформе Intel LGA 2011-v3, чаще попадаются стандарта EATX. Поэтому рассматриваемую модель можно даже назвать компактной, при том, что здесь присутствуют все восемь слотов под память.
Последнее поколение материнских плат MSI выглядит особенно симпатично. Представители компании и не скрывают, что много усилий прикладывают к созданию неповторимого фирменного дизайна. И сейчас уже легко можно отличить платы трех основных групп: обычные, Gaming и серия OC. Как правило, в оформлении первых присутствует синий цвет, во вторых – традиционно красный, а в последних – желтый. Разве что здесь этого желтого очень мало, и вся плата практически полностью черная, включая все слоты и разъемы.
Спереди различных элементов достаточно много, поэтому часть их распаяна с обратной стороны печатной платы.
Первое, что ощущаешь, когда берешь плату в руки – качество изготовления. Все распаяно ровно, аккуратно и красиво, да и вообще модель смотрится дороже, чем стоит. Возможно, такой эффект создается из-за матовой поверхности.
Питание на материнскую плату подается через основной и дополнительные коннекторы питания ATX по схеме 24+8+4.
Подобное сочетание разъемов не должно удивлять, поскольку рассматриваемая плата все-таки предназначена для разгона, и питание должно обеспечиваться на высшем уровне, иначе его будет просто недостаточно.
Здесь следует напомнить, что теперь топовый процессор обзавелся дополнительными двумя ядрами, и соответственно его энергопотребление в разгоне будет выше. Поэтому при покупке подобной платы следует позаботиться не только о просторном корпусе, но и о качественном, мощном блоке питания.
Для установки модулей памяти типа DDR4 предусмотрено восемь слотов черного цвета. С одной стороны каждого находится защелка, а с другой фиксатор.
Одноцветные разъемы это не всегда удобно, но здесь рядом со слотами есть схема с очередностью установки планок. Производителем заявлены следующие режимы работы памяти DDR4: 2133 / (2400 / 2666 / 2800 / 2933 / 3333 (разгон)) МГц со штатным напряжением 1.2 В. Оверклокерские комплекты памяти типа DDR4, как правило, функционируют при напряжении 1.35 В, которое можно либо выставить вручную в BIOS, либо просто активировать профиль XMP. Согласно спецификации максимальный объем памяти может достигать 128 Гбайт.
Питание процессора выполнено по двенадцатифазной схеме. Об этом открыто заявляет и сам производитель, однако на практике они получены путем удвоения, как, например, на материнской плате ASRock X99 OC Formula.
Микросхемы удвоителей находятся с обратной стороны. Их маркировка 617C FMRN.
В качестве основного ШИМ-контроллера здесь используется микросхема Intersil ISL6388, которая как раз и обеспечивает те самые шесть фаз питания.
На каждую из двенадцати фаз приходится по одной транзисторной сборке Fairchild Semiconductor FDMF 5823DC типа Smart Power Stage (SPS).
Рядом можно заметить фирменные супер ферритовые катушки индуктивности, а также танталовые твердотельные конденсаторы. Для отвода тепла от транзисторных сборок предусмотрен не очень большой радиатор.
Он изготовлен из алюминиевого сплава и окрашен преимущественно в черный цвет. Лишь сверху на наклонных гранях можно увидеть желтую (причем глянцевую) краску. Венчает всю эту конструкцию небольшая декоративная металлическая пластина черного цвета. Оребрение данного радиатора не сильно развито, а габариты весьма скромные.
Все это наводит на грустные мысли при эксплуатации данной материнской платы в тесном, плохо проветриваемом корпусе. Однако тут стоит вспомнить про интеллектуальные транзисторные сборки со встроенными термодатчиками. В качестве термоинтерфейса применена черная терморезинка толщиной около 1 мм. Крепление осуществляется жестко при помощи двух винтов с обратной стороны.
Еще один радиатор расположен на наборе системной логики.
Теплорассеиватель невысокий, но достаточно длинный. Так же, как и предыдущий, он изготовлен из алюминиевого сплава и окрашен в черный и желтый цвета. Сверху тоже можно заметить черную декоративную пластинку, но здесь на ней серебристыми буквами красуется барельеф – логотип производителя. Тут уже крепление осуществляется при помощи четырех подпружиненных винтов.
С обратной стороны видно, что данный радиатор составной. Есть небольшая пластинка теплосъемника и основное тело, к которому она крепится двумя винтами. Их, безусловно, можно открутить, вот только пластинка эта приклеена термоклеем, и снять ее без повреждений будет затруднительно.
В качестве термоинтерфейса применяется твердое серое вещество. По периметру места контакта есть тонкая защитная рамка из мягкого пористого материала. Кроме этого, можно обнаружить два резиновых кубика, которые помогают избежать перекосов.
Под данным радиатором расположился чипсет Intel X99.
Он уже не раз рассматривался в нашей тестовой лаборатории, и мы уже практически все про него знаем. Ходит слух, что он очень горячий в работе и чуть ли не раскаляется до 100°C. Мне подобные экземпляры не попадались и максимум, что я замерял – это 70°C.

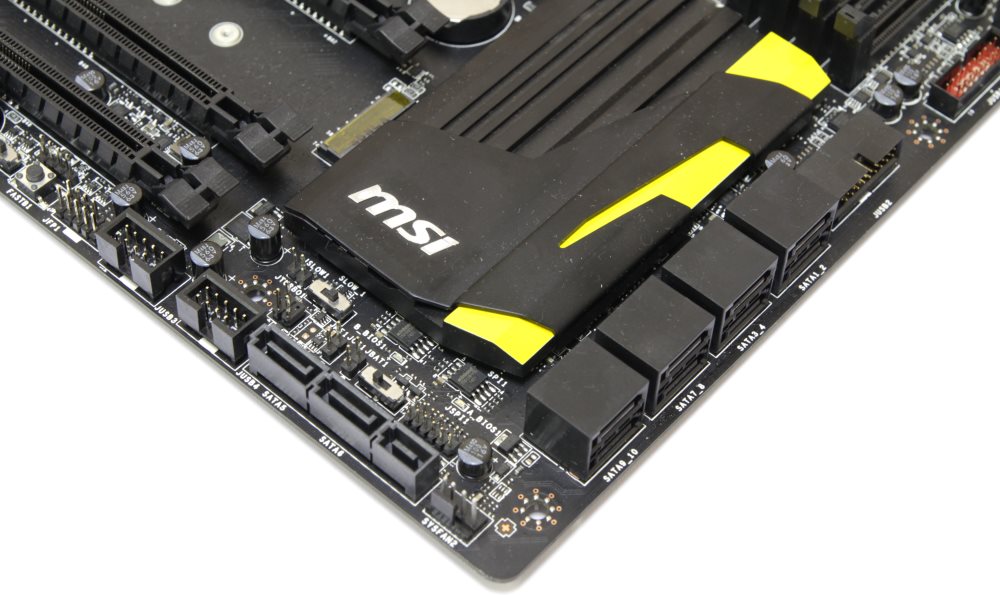

Поскольку встроенный контроллер SATA поддерживает до десяти устройств, то производители стараются реализовать этот потенциал на всю катушку. И данная материнская плата не исключение. Здесь размещены все десять портов SATA 6 Гбит/с. Восемь из них выведены вбок вправо, а еще два образуют один порт SATA Express и находятся в правом нижнем углу.
Разумеется, есть поддержка различных режимов RAID. Вдобавок на плате можно обнаружить разъем M.2, который располагается между вторым и третьим слотами PCI-e x16. Здесь данный интерфейс называется Turbo M.2, поскольку обеспечивает теоретическую пропускную способность в 32 Гбит/с. Это свидетельствует о том, что специально для него выделено четыре линии PCI-e Gen 3 непосредственно от процессора.
Сам же чипсет поддерживает еще до шести портов USB 3.0 и восемь USB 2.0. Здесь было принято решение расширить функциональные возможности при помощи дополнительных контроллеров. Для этого на плате распаяны две микросхемы: ASMedia ASM1042AE и VLI VL805-Q6.
Первая добавляет два, а вторая – четыре порта USB 3.0, которые находятся на задней панели, а всего их там восемь. Еще две колодки этого стандарта для подключения четырех устройств размещены по правому краю материнской платы. Одна из них расположена вблизи основного коннектора питания ATX, а другая чуть ниже.
В правом нижнем углу можно видеть разъем SATA Express, о котором мы уже упоминали ранее. Рядом с ним можно обнаружить переключатель BIOS. Выше действительно распаяны две микросхемы и светодиоды-индикаторы, чтобы было понятно, какая из них в настоящий момент работает.
Там же можно найти переключатель режима Slow Mode, который необходим для экстремального разгона, поскольку позволяет применять нештатные установки (например, после загрузки операционной системы). Левее распаяны две колодки USB 2.0. Дальше по нижнему краю находится своего рода блок управления материнской платой.
Он состоит из пяти кнопок и двух переключателей. Прежде всего это кнопки «Power» и «Reset». Рядом с ними находятся еще две («+» и «-»), которые предназначены для увеличения частоты системной шины. Рядом расположен выключатель функции заводского разгона, которая называется OC Genie, а по соседству переключатель ее режимов.
Здесь же можно обнаружить кнопку GO2BIOS, которая предназначена для осуществления быстрого входа в меню настроек. Правее разместился разъем для подключения кнопок и индикаторов корпуса.
На печатной плате расположено шесть слотов расширения: четыре PCI-e x16 Gen3 и два PCI-e x1 Gen2.
Эта информация указана в спецификации к системной плате. Соответственно все слоты PCI-e x16 берут свои линии непосредственно от контроллера процессора, однако здесь есть определенные нюансы. Всем известно, что количество этих линий у разных моделей CPU может отличаться – их бывает 28 или 40.
В первом случае возможны следующие варианты работы графических ускорителей: (16,0,0,0; 16,8,0,0; 8,8,8,0). Во втором варианте формулы распределения линий выглядят так: (16,16,0,0; 16,16,0,8). Не стоит забывать и про интерфейс M.2, который может использовать как линии PCI-e, так и SATA, в последнем случае будут недоступны два порта, образующие SATA Express и расположенные в правом нижнем углу. Поскольку нюансов много, то перед покупкой следует более детально изучить спецификацию модели, что применимо не только к герою обзора.
В левом нижнем углу присутствует индикатор количества слоев.
Он подтверждает тот факт, что их здесь восемь.
Рядом распаяна микросхема операционного усилителя звукового кодека. Это Texas Instruments OPA1652.
Всего таких микросхем две. Выше находится сам звуковой кодек, который закрыт декоративной крышкой с надписью Audio Boost. На самом деле под ней скрывается давно знакомая нам микросхема Realtek ALC1150.
В полном согласии с новой модой вся звуковая часть здесь отделена от основной материнской платы полоской толщиной в 1 мм, где отсутствуют слои металлизации. И, конечно же, с обратной стороны находятся светодиоды с желтым свечением.
Правее микросхемы звукового кодека, по ту сторону границы, размещен разъем для подключения TPM модуля, а также контроллер ввода/вывода и системного мониторинга Nuvoton NCT6792D.
За разъемами задней панели можно обнаружить микросхему гигабитного сетевого контроллера Intel I210AT.
В правом верхнем углу находится двойной семисегментный блок индикации POST-кодов загрузки и инициализации.
Но это еще не все. На материнской плате предусмотрены точки для замера напряжений на компонентах, как и полагается любой плате, предназначенной для разгона. Однако расположены они так заметно, что обнаружил я их только в описании устройства на сайте.
Во-первых, я не ожидал обнаружить их там, а во-вторых, после установки видеокарты ими и попользоваться толком-то нельзя. Поэтому можно смириться с мыслью, что их просто нет.
На задней панели расположились следующие интерфейсы.
| Поддерживаемые процессоры | Intel Core i7 в исполнении Socket 2011-v3 |
| Системная шина, частота | DMI 2.0х4 (20 х 4 Гбит/с) |
| Системная логика | Intel X99 |
| Оперативная память | 8 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 / (2400 / 2666 / 2800 / 2933 / 3333 (разгон)) МГц |
| Слоты расширения | 4 - PCI-e x16 Gen3 2 - PCI-e x1 Gen2 |
| Поддержка Multi-GPU | SLI, 3-WAY SLI, 4-WAY SLI, CrossFireX, Quad CrossFire. |
| Поддержка SATA/RAID | 10x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD; 1х SATA Express (Intel X99); 1x PCI-e M.2 x4 Gen3 порт – 1x PCI-e x4 Gen3 (поддержка M.2 SATA, поддержка M.2 PCI-e); |
| Поддержка mSATA/M.2 | Нет/Да; |
| Сеть | 1х Intel I210AT |
| Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
| USB 2.0 | 2 + 4x USB 2.0 (Intel X99) |
| USB 3.0 | 2 + 4x USB 3.0 (Intel X99) 2 x USB 3.0 (ASMedia ASM1042) 4 x USB 3.0 (VLI VL805-Q6) |
| IEEE-1394 | Нет |
| Системный мониторинг | Nuvoton NCT6792D |
| Питание материнской платы | ATX 24-pin, 8+4pin ATX 12V |
| Разъемы и кнопки задней панели | 1 х PS/2 2 x USB 2.0/1.1 8 х USB 3.0 1 x RJ45 5 x 3.5 мм Jack 1 х Optical S/PDIF Out 1 x ClrCMOS |
| Фирменные технологии |
|
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
На данной материнской плате применен фирменный интерфейс Click BIOS 4. Мы уже не раз могли встречать его на других моделях компании. Основное отличие этой версии заключается в оформлении. Традиционно в линейке OC Series используется черно-желтая палитра, а в серии Gaming черно-красная. Вот по сути и все основные отличия.
Про меню настроек можно говорить бесконечно долго, поэтому лучше один раз увидеть все своими глазами в прилагаемом ролике.
Что касается работы в BIOS, то все настройки осуществляются легко и просто. Лично у меня не возникло никаких сложностей с достижением максимальных возможностей процессора на воздухе, но об этом чуть ниже.
Тестирование материнской платы MSI X99S MPower проводилось в составе следующей конфигурации:
Да, сегодня ради разнообразия была выбрана модель Nvidia Quadro K6000, которая является профессиональным графическим ускорителем. Ранее я уже не раз упоминал, что платформа Intel LGA 2011-v3 может пригодиться и для профессионалов, и сейчас мы посмотрим, что из этого получилось.
Стоит отметить, что версия Quadro M6000 на момент тестирования еще не была доступна, появившись в свободной продаже немного позднее. Что касается используемой видеокарты, то она была замечена в рознице всего за каких-то 330 000 рублей. Ну а поскольку ее выпустили под именем IBM, можно смело накинуть сверху еще пару десятков тысяч рублей.
Получается, что по сравнению с данным устройством остальная система почти ничего не стоит, возможно, за исключением процессора Intel Core i7-5960X, цена которого составляла 70 000 рублей.
После общения с несколькими специалистами и самостоятельной сборки рабочих станций с профессиональными решениями я выявил несколько преимуществ обычного десктопного «железа».
Первое и основное – это разгон. Да, здесь можно умеренно разогнать процессор и память, и это будет работать быстро и стабильно. Второе – экономия средств на компьютерных компонентах. Понятно, что профессиональную видеокарту дешевле купить сложно, и здесь практически ничего сэкономить не удастся. Что касается самой платформы, то это как раз вполне реально.
И поскольку мы все-таки обозреваем материнскую плату, то к ней и следует вернуться, а точнее – к ее тестированию. Изначально MSI X99S MPower попала ко мне на тест c версией BIOS M.00. Видимо, это была самая первая микропрограмма, поскольку такой впоследствии не обнаружилось даже на сайте производителя.
Несмотря на в целом неплохой разгон, выявилась одна неприятная особенность. Стендовая память упорно не хотела работать на своей же штатной частоте по профилю XMP. При этом проблема была явно не в шине, поскольку она-то как раз разгонялась без проблем.
Как выяснилось позже, достаточно было всего лишь обновить BIOS до версии M.6, и все сразу встало на лыжи.
Но и с ней разгон можно назвать средним и далеко не рекордным. Хотя, как вы можете видеть, все в который раз упирается в возможности системы охлаждения.
Тестирование MSI X99S MPower проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 25°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуры радиаторов.
Температура верхнего радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Поскольку материнская плата MSI предназначена в основном для разгона, то я не заострял свой слух и не пытался придраться к встроенному звуку. С другой стороны, перед нами обычный кодек, который используется на большом количестве устройств, включая системные платы конкурентов. Поэтому логично, что его звучание находится примерно на том же уровне, что и на других моделях.
Материнская плата MSI X99S MPower просто великолепна, учитывая ее демократичную цену. При этом платформу Intel LGA 2011-v3 нельзя назвать бюджетной, поскольку самая дешевая системная плата для нее стоит около 10 000 рублей. А данная модель всего на 2 000 рублей дороже, но за эти деньги она дает очень многое. В первую очередь – неповторимый стиль и дизайн. Добавим сюда высокое качество изготовления и хорошие возможности разгона. В итоге мы получим гарантию того, что сможем раскрыть потенциал процессора, особенно на воздухе или на воде.
В целом лично мне импонирует подобное разделение производителем своей продукции на обычные решения, изделия, предназначенные для геймеров, и, конечно же, специализированные устройства для оверклокеров. Кроме того, в каждой такой группе представлено несколько моделей под любые запросы и размер кошелька.
Несмотря на то, что компания относит MSI X99S MPower к устройствам, предназначенным для разгона, я бы назвал ее скорее универсальной. Можно ли собрать на ее базе сервер или рабочую станцию? Безусловно, поскольку это и есть одно из предназначений данной платформы. Пользователь сам вправе подобрать необходимые комплектующие для создания конфигурации, а от материнской платы требуется лишь стабильная работа и широкие функциональные возможности.
И как бы странно это не звучало, но некоторые функции, предназначенные для максимального разгона CPU, могут пригодиться для обеспечения стабильности работы рабочей станции, а расширенные возможности мониторинга позволят лучше отслеживать состояние системы.
