Мы продолжаем публикацию обзоров, посвященных бюджетным моделям материнских плат. Данный материал станет четырнадцатым по счету, а со статьями, выпущенными ранее, вы можете ознакомиться, перейдя по ссылкам.
Как можно видеть, мы уже уделяли внимание теме сравнения крайне похожих внешне системных плат. И вопрос этот достаточно интересен: решения, близкие по характеристикам, использующие один и тот же дизайн печатной платы, и внешне практически неотличимые, зачастую способны запутать неопытного пользователя. Однако дьявол, как известно, кроется в деталях: могут накладываться ограничения как на программном уровне (BIOS), так и на аппаратном (из-за применения разных контроллеров, транзисторов и прочего). И все это производители «оставляют за кадром», а фотографий, выкладываемых публично, как правило, недостаточно, чтобы окончательно расставить точки над i.
Применительно к ASRock, например, ASRock FM2A58+ BTC и ASRock FM2A88X+ BTC полностью копируют друг друга вплоть до мельчайшей элементной базы и вполне могут быть альтернативой, за вычетом пары портов SATA и USB 3.0. Но так бывает далеко не всегда. Благодаря нашему партнеру – компании Регард, мы продемонстрируем очередной пример такого подхода, взяв на тест две модели ASRock: FM2A78 Pro3+ и FM2A88X Pro3+.
Для начала приведем таблицу технических характеристик (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).
| Параметр | ASRock FM2A78 Pro3+ | ASRock FM2A88X Pro3+ |
| Средневзвешенная цена, руб.* | 3900 | 4400 |
| Материнская плата |
|
|
| Обратная сторона |
|
|
| Упаковка |
|
|
| Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
| Процессоры | AMD A4, A6, A8, A10, Athlon II в исполнении Socket FM2 и Socket FM2+ |
AMD A4, A6, A8, A10, Athlon II в исполнении Socket FM2 и Socket FM2+ |
| Набор системной логики | AMD A78 «Bolton-D3» | AMD A88 «Bolton-D4» |
| Оперативная память | 4 x DDR3 разъема DIMM Поддерживаемый объем памяти – до 64 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066/ 1333/ 1600 /1866(OC)/ 2133(OC)/ 2400(OC) МГц |
4 x DDR3 разъема DIMM Поддерживаемый объем памяти – до 64 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066/ 1333/ 1600/ 1866(OC)/ 2133(OC)/ 2400(OC) МГц |
| Аудио | Realtek ALC662 (до 6 каналов) | Realtek ALC662 (до 6 каналов) |
| Сеть | 1 x Realtek RTL8111GR (10/100/1000 Мбит/c) | 1 x Realtek RTL8111GR (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0**, физически как x16 1 слот PCI Express x16 2.0, физически как х4 3 слота PCI Express x1 2.0 2 слота PCI |
1 слот PCI Express x16 3.0**, физически как x16 1 слот PCI Express x16 2.0, физически как х4 3 слота PCI Express x1 2.0 2 слота PCI |
| Поддержка графических тандемов | AMD CrossFire AMD Dual Graphics |
AMD CrossFire AMD Dual Graphics |
| Дисковая подсистема | AMD A78: - 6 портов SATA3 6 Гбит/с Поддержка AHCI, NCQ, RAID 0, RAID 1, RAID 0+1. |
AMD A88: - 8 портов SATA3 6 Гбит/с Поддержка AHCI, NCQ, RAID 0, RAID 1, RAID 0+1. |
| USB | AMD A78: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 4 порта USB 3.0/2.0/1.1 (2 порта на задней панели платы, 1 разъем на плате для подключения двух портов) |
AMD A88: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 4 порта USB 3.0/2.0/1.1 (2 порта на задней панели платы, 1 разъем на плате для подключения двух портов) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA3 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (1 x 4-pin, 1 x 3pin) 4 разъема для подключения дополнительных вентиляторов (1 x 4-pin, 3 x 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка TPM 1 колодка LPT перемычка сброса настроек CMOS |
1 x 24-pin ATX 1 x 8-pin ATX 12V 8 x SATA3 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (1 x 4-pin, 1 x 3pin) 4 разъема для подключения дополнительных вентиляторов (1 x 4-pin, 3 x 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка TPM 1 колодка LPT перемычка сброса настроек CMOS |
| Разъемы и прочий функционал на задней панели | 2 PS/2 для подключения клавиатуры и мыши 1 разъем DVI-D 1 разъем D-Sub 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудиоразъема |
2 PS/2 для подключения клавиатуры и мыши 1 разъем DVI-D 1 разъем D-Sub 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудиоразъема |
| Контроллер I/O | Nuvoton NCT5573D | Nuvoton NCT5573D |
| BIOS | Одна съемная микросхема флеш-памяти 64 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
Одна съемная микросхема флеш-памяти 64 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | Официально размеры не приводятся, по фактическим замерам – 270 х 305 | Официально размеры не приводятся, по фактическим замерам – 270 х 305 |
| Форм-фактор | ATX | ATX |
Судя по таблице, обе модели практически повторяют друг друга. Одинаковость налицо и в реальности. Поэтому используем уже ставший привычным прием: описание будет вестись так, как будто это одна плата, но на самом деле оно применимо к обеим. А обнаруженные отличия будут подчеркиваться отдельно.
Все совершенно идентично: картонная коробка, внутри которой сверху располагается комплектация, а под картонным разделителем в антистатическом пакете и на мягкой подложке уложена материнская плата.
В комплект поставки входит:
На обеих платах установлено по два радиатора. Один накрывает силовые элементы преобразователей питания процессора. Термоинтерфейс – термопрокладка. Крепление – пластиковые подпружиненные защелки.
Второй отвечает за охлаждение кристалла набора системной логики. Термоинтерфейс – «терможвачка». Крепление реализовано с помощью все тех же подпружиненных пластиковых защелок.
Оба радиатора выполнены из алюминиевого сплава с декоративным покрытием синего цвета – совершенно стандартное решение для бюджетных продуктов.
Уровень нагрева, кстати, вполне достойный: под нагрузкой на открытом стенде радиатор южного моста нагревается примерно до +50°C, а преобразователя питания (под слабым потоком воздуха от используемой системы охлаждения ЦП) – до +60°C (в простое – +45°C и +40°C соответственно).
Крепление системы охлаждения процессора стандартное, присутствует полноценная металлическая силовая пластина, защищающая плату от прогиба в случае установки кулера с сильным прижимом.
Системе охлаждения процессора нужно вписываться в следующие габариты:
Хочется подключить парочку-другую вентиляторов? Без проблем: пользователю доступно сразу шесть разъемов.
Над процессорным разъемом установлены четырехконтактный CPU_FAN1 (управляются только четырехконтактные ШИМ-вентиляторы) и CPU_FAN2 (оснащен линейным драйвером Nuvoton NCT3941S, а потому управляем).
Практически в центре платы разместились CHA_FAN1 и PWR_FAN. Первый – управляются только четырехконтактные ШИМ-модели. Второй – неуправляем вовсе.
Под слотами памяти расположился трехконтактный управляемый CHA_FAN3 в сопровождении линейного драйвера Nuvoton NCT3941S.
Снизу в правом углу размещен еще один управляемый трехконтактный разъем – CHA_FAN2, также сопровождаемый NCT3941S.
В целом разъемы размещены равномерно, единственная проблема будет только с CHA_FAN1 и PWR_FAN: они расположены в самом центре платы и при использовании слишком габаритной системы охлаждения CPU доступ к ним может быть слегка затруднен.
Архитектура процессоров AMD в исполнении Socket FM2+ такова, что им требуется два основных питания, отличающихся значениями напряжений – собственно процессорных ядер (CPU Core) и отдельно кэша L3, встроенного северного моста, контроллеров памяти, HT, PCI-E и прочего (CPU NB Core). Отдельным преобразователем, как правило, расположенным в верхнем правом углу печатной платы, обеспечивается питание оперативной памяти.
Однако в рассматриваемых моделях инженеры ASRock решили несколько сэкономить на текстолите, а потому с правого края платы нет ничего – он просто «обрезан». А преобразователь питания, разъем основного питания ATX и колодка USB 3.0 оказались смещены вниз. Но обо всем по порядку.
Преобразователи питания ЦП на материнских платах ASRock FM2A78 Pro3+ и ASRock FM2A88X Pro3+ абсолютно идентичны не только по организации, но и по используемой элементной базе (а это значит, что теоретически мы можем рассчитывать и на одинаковый разгон).
Шесть фаз питания объединены в две группы: две фазы питания CPU NB Core и четыре фазы питания CPU Core.
Используется ШИМ-контроллер Richtek RT8878A, описание которого на сайте производителя, кстати, доступно только по прямой ссылке. Это может означать и снятие с производства, поскольку существует RT8878B.
Согласно спецификациям, Richtek RT8878A ориентирован на эксплуатацию в AMD-системах и может управлять одновременно двумя преобразователями питания с числом от 0 до 4 фаз питания CPU Core и от 0 до 2 фаз питания CPU NB Core.
RT8878A оснащен интегрированными драйверами фаз, но только двумя, остальные четыре инженерам ASRock пришлось установить самостоятельно:
Их маркировка (03 1C 715) мне неизвестна, но возможно это RT9624A – именно они указываются в документации RT8878A.
Что интересно, фазы питания набраны двумя разными «комплектами» транзисторов:
Каждая из фаз CPU NB Core построена на одном транзисторе 2630CL и одном транзисторе 9130AL производства NXP Semiconductors.
А фазы питания CPU Core используют связку из 9130AL и 5830DL.
Преобразователь питания памяти, как уже отмечалось выше, перенесен вниз, под слоты. Применены транзисторы 9130AL производства NXP Semiconductors.
Преобразователь работает под управлением ШИМ-контроллера Anpec APW8720B. Он однофазный, хотя построен на двойном (!) наборе элементов. Зачем такая схема использована в бюджетном решении – загадка. Но будем надеяться, что это положительно скажется на разгонном потенциале.
На платах установлено по четыре слота оперативной памяти, рассчитанных на установку модулей DDR-3.
Заявлена поддержка эффективных частот 1066, 1333, 1600, 1866 и 2133, а также 2400 МГц, но в последнем случае присутствует отметка «OC», что означает «режим разгона» или, дословно, «работать может, но не обещаем».
И AMD A78, и AMD A88X поддерживают уже выходящий из моды USB 3.0 (на смену ему активно продвигается USB 3.1), и разъемы этого интерфейса реализованы на платах. В частности, есть колодка для подключения двух портов USB 3.0 на передней панели корпуса системного блока. Но из-за проведенной инженерами ASRock «оптимизации» (по экономии текстолита и сужения печатной платы) эту колодку так просто и не заприметишь:
Она спрятана за разъем основного питания ATX.
Интерфейс SATA 6 Гбит/с. Вот здесь кроется одно из основных отличий между наборами системной логики AMD A78 и AMD A88X: первый поддерживает шесть портов, второй – восемь.
Но материнские платы ASRock FM2A78 Pro3+ и ASRock FM2A88X Pro3+ используют одну и ту же печатную плату, а потому у младшей модели два разъема просто не установлены.
За исключением этой разницы в числе разъемов, функциональность одинакова: есть поддержка протокола AHCI, группировки очередности команд NCQ и построение массивов RAID 0, RAID 1, RAID 0+1. Все разъемы SATA развернуты параллельно плоскости платы, что в ряде случаев может быть неудобным при сборке.
По нижнему краю платы расположилось еще несколько колодок.
Справа налево:
Судя по всему, предполагалась также установка колодки для подключения модуля шифрования TPM, но в итоге ни на одной из плат ее нет – соответствующая посадочная площадка пустует.
По левому краю платы можно найти аудиотракт и контроллер I/O.
Неприятным сюрпризом будет то, что в качестве первого используется очень старый шестиканальный Realtek ALC662, которому уже как минимум семь лет. Зато, очевидно, это самый дешевый контроллер, который еще работает в современных операционных системах без особых проблем с драйверами, в отличие от, например, C-Media.
Рядом расположился контроллер ввода-вывода (I/O) Nuvoton NCT5573D, отвечающий за работу системного мониторинга, регулировку оборотов вентиляторов, портов PS/2 и прочего.
Сетевого контроллера здесь нет. Платформа AMD может похвастать тем, что у нее есть несколько линий PCI-E для периферии, идущих напрямую от процессора, и логичнее подключить сетевой контроллер к одной из них, а не к набору системной логики. А потому его наиболее оптимальное расположение на максимально прямой линии между CPU и LAN-портом.
Именно так и расположен гигабитный Realtek RTL8111GR.
Задние интерфейсные панели рассматриваемых плат также идентичны.
Семь слотов расширения:
Противоречивая схема. Да, платы расширения, установленные в слоты PCI-E x1, не препятствуют доступу воздуха к видеокарте, но зато это случится в случае использования слота PCI. А нижний PCI-E x4 и вовсе пригоден только для установки SSD (вроде Kingston HyperX Predator или Plextor M6e), либо видеокарты начального уровня (из-за ограниченности PCI-E x4) с очень компактной системой охлаждения.
Но не стоит думать, что инженеры ASRock озаботились освобождением пространства для лучшей циркуляции воздуха вокруг системы охлаждения процессора и удобства эксплуатации слотов PCI-E x1. Их цели были более прозаичны. Помните, ранее уже не раз подчеркивалось, что платы выполнены в зауженном варианте ATX?
Слот PEG смещен вниз из-за необходимости поместить разъем основного питания ATX так, чтобы он не мешал установке длинномерной видеокарты. Как мы видим, инженерам ASRock это удалось, хотя и впритык. Попутно такая модель кожухом своей системы охлаждения накроет верхние порты SATA.
Для хранения микрокода установлена съемная микросхема флеш-памяти объемом 64 Мбит, поверх которой наклеена этикетка с указанием заводской версии прошивки.
Батарейка вынесена в центр платы.
А перемычка, отвечающая за сброс настроек, отправлена в правый нижний угол платы.
| Параметр | ASRock FM2A78 Pro3+ | ASRock FM2A88X Pro3+ |
| Материнская плата |
|
|
| Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | P1.40 за 3 июня 2015 года | P1.40 за 3 июня 2015 года |
| BCLK | От 100 до 136 МГц с шагом 1 МГц | От 100 до 136 МГц с шагом 1 МГц |
| Оперативная память, МГц | Поддержка XMP DDR3-800/ 1066/ 1333/ 1400/ 1600/ 1866/ 2133/ 2400 |
Поддержка XMP DDR3-800/ 1066/ 1333/ 1400/ 1600/ 1866/ 2133/ 2400 |
| Множитель процессора CPU Core |
Есть, синхронно для всех ядер, от 14 до 63 | Есть, синхронно для всех ядер, от 14 до 63 |
| Множитель CPU NB Core | Есть, от 10 до 63 | Есть, от 10 до 63 |
| Частота графического ядра | Есть, от 400 МГц до 894 МГц с возрастающим с 11 до 50 МГц шагом (400, 411, 422, 434 и так далее, последние два пункта – 844 и 894) | Есть, от 400 МГц до 894 МГц с возрастающим с 11 до 50 МГц шагом (400, 411, 422, 434 и так далее, последние два пункта – 844 и 894) |
| Напряжение CPU Core | Есть: - фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.00625 В - сдвигом -60, 0, +90, +160 мВ |
Есть: - фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.00625 В - сдвигом -60, 0, +90, +160 мВ |
| Напряжение CPU NB Core | Есть: - фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.00625 В |
Есть: - фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.00625 В |
| Напряжение графического ядра | Параметр отсутствует | Параметр отсутствует |
| Компенсация просадок напряжений CPU Core (LoadLine Calibration) | На выбор: - Enabled; - 1/2. |
На выбор: - Enabled; - 1/2. |
| Компенсация просадок напряжений CPU NB Core (LoadLine Calibration) | На выбор: - Enabled; - 1/2. |
На выбор: - Enabled; - 1/2. |
| Напряжение оперативной памяти | Auto, 1.27, 1.34, 1.39, 1.45, 1.52, 1.58, 1.62, 1.69 В | Auto, 1.27, 1.34, 1.39, 1.45, 1.52, 1.58, 1.62, 1.69 В |
| Напряжение набора системной логики (чипсета) | Параметр отсутствует | Параметр отсутствует |

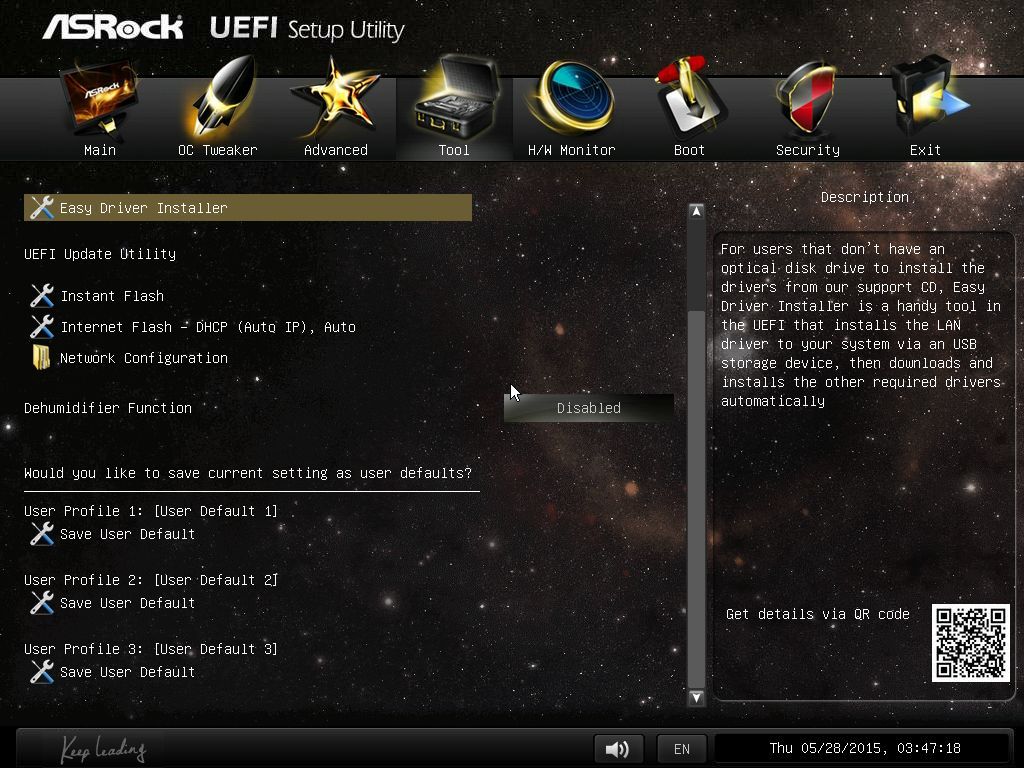

| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского, а также звуковым сопровождением | Графический, поддержка восьми языков локализации, в том числе русского, а также звуковым сопровождением |
| Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) |
| Локализация интерфейса на русский язык | Есть | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено | По умолчанию отключено |
«Заводская» версия BIOS – P1.20. Произведено обновление до P1.40 (наиболее новой версии, из официально доступных на момент тестирования).
«Заводская» версия BIOS – P1.20. Произведено обновление до P1.40 (наиболее новой версии, из официально доступных на момент тестирования).
Отметим несколько моментов:
Используемый тестовый стенд собирался из следующих комплектующих:
От прошлого обзора, в котором были протестированы три системных платы на AMD A68H, остался неприятный осадок: две модели из трех не могли полноценно выдерживать нагрузку – срабатывала защита преобразователей питания процессора в результате перегрева.

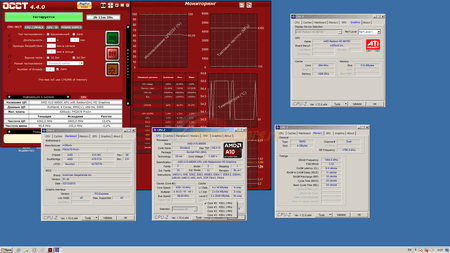

Здесь этого нет – материнские платы выдерживали нагрузку и работали полностью в штатном режиме, без каких-либо аварийных сбросов частот.

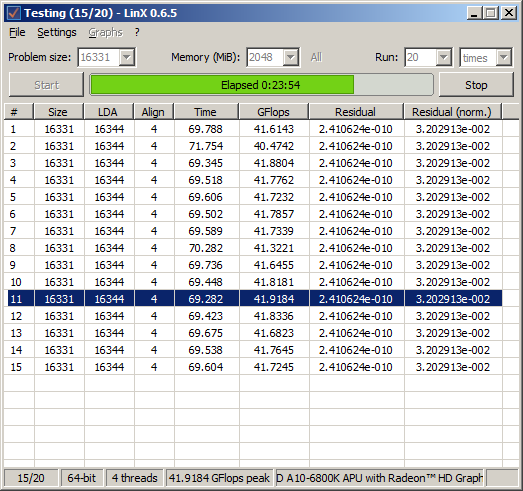

Специальный программный пакет Linpack (с графической оболочкой LinX) даже с активированной поддержкой инструкций AVX демонстрировал хорошую стабильность результатов.
Мало того, оказалось, что можно побаловать себя, родимого, даже разгоном:

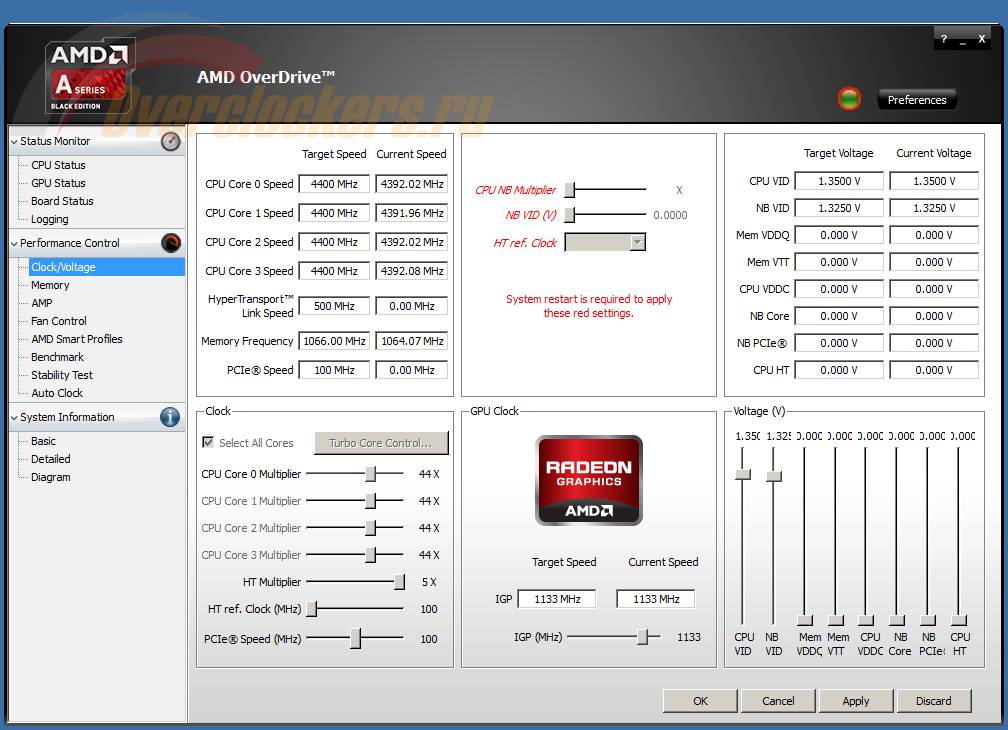

Почти 4400 МГц по всем ядрам при напряжении 1.3 В. Оперативная память при этом работала на эффективной частоте 2133 МГц с таймингами 9-11-10-24-54-1T и напряжением 1.69 В. Частоту CPU NB Core пришлось оставить прежней, но напряжение (по-видимому, из-за разгона памяти) – поднять до 1.3 В. К сожалению, разгон графического ядра искусственно ограничен в BIOS потолком в 894 МГц.
Интересно, что в AMD OverDrive доступны и более высокие частоты видеоядра – вплоть до 1300 МГц.
Однако если на частотах примерно до 1133 МГц еще можно было более-менее сносно пользоваться системой, мирясь с изредка гаснущим экраном и классической ошибкой «видеодрайвер перестал отвечать и был восстановлен», то при частотах 1250-1300 МГц система либо зависала, либо экран сразу покрывался множеством артефактов.
Разгон ASRock FM2A78 Pro3+ по базовой частоте остановился на 120 МГц.
А после переключения режима работы контроллера SATA из AHCI в IDE были достигнуты и 137 МГц.
С ASRock FM2A88 Pro3+ все было идентично, за исключением того, что уже свыше 110 МГц пришлось переключаться в IDE. Но это может быть индивидуальной особенностью конкретных экземпляров кристаллов чипсетов, на которых построены тестируемые платы.
Выяснилась еще одна неприятная особенность: защита от переразгона работает не совсем корректно и иногда с некорректными настройками платы уходят в ступор с невозможностью запуска – требовалось пять-шесть нажатий Reset для того, чтобы сработал так называемый Boot Failure Guard, вместо установленных в настройках BIOS трех неудачных попыток запуска. Но зато ни разу не пришлось воспользоваться перемычкой для сброса настроек.
При срабатывании Boot Failure Guard плата стартует на настройках по умолчанию с сообщением об аварийном запуске, при этом все настройки, выставленные пользователем в BIOS, сохраняются.
Частота процессора, во избежание случайного влияния технологий энергосбережения и режима Turbo Boost на результаты производительности, фиксировалась:
Для оперативной памяти за штатный режим работы выбрана эффективная частота 1333 МГц (DDR3-1333) с таймингами 9-9-9-24-110-1T.

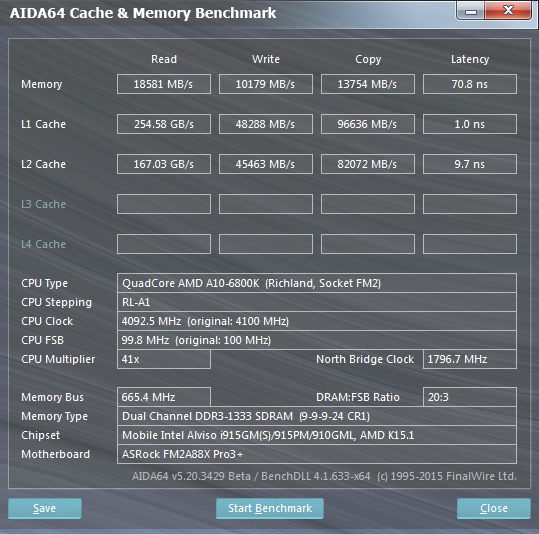

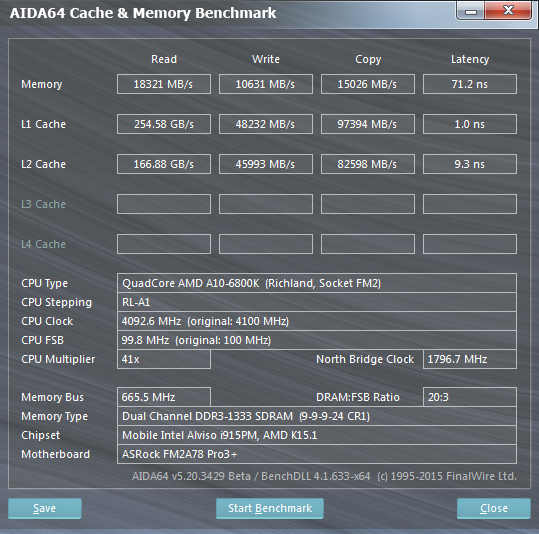

Тесты производительности процессора и памяти:

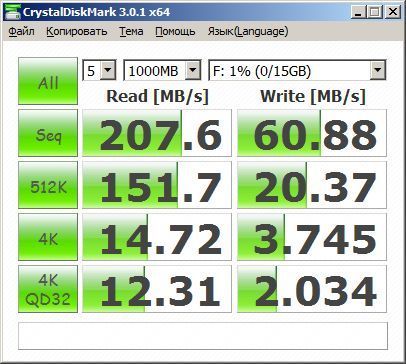

В качестве тестового приложения взята программа Crystal Disk Mark x64 версии 3.03 x64.

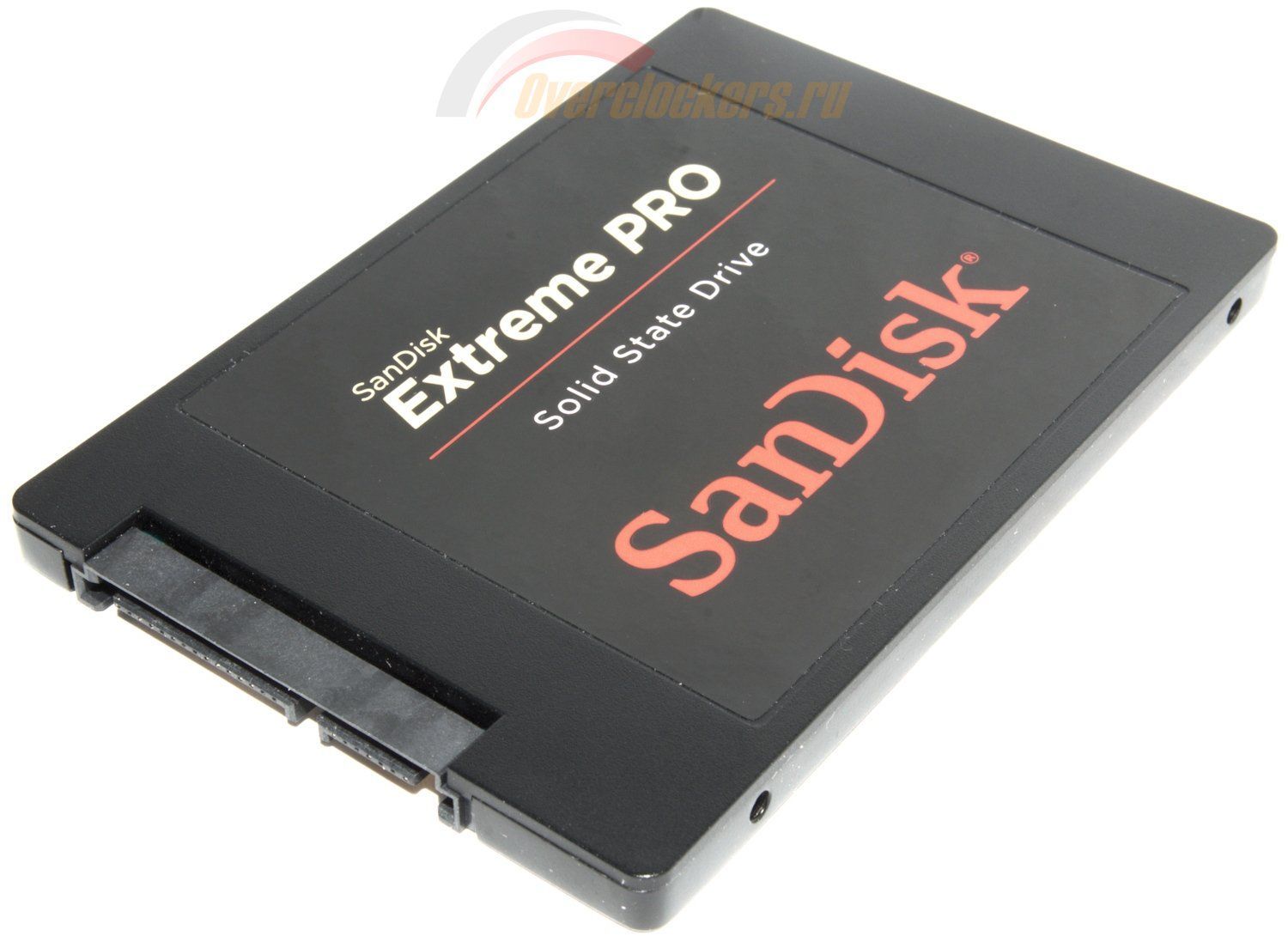

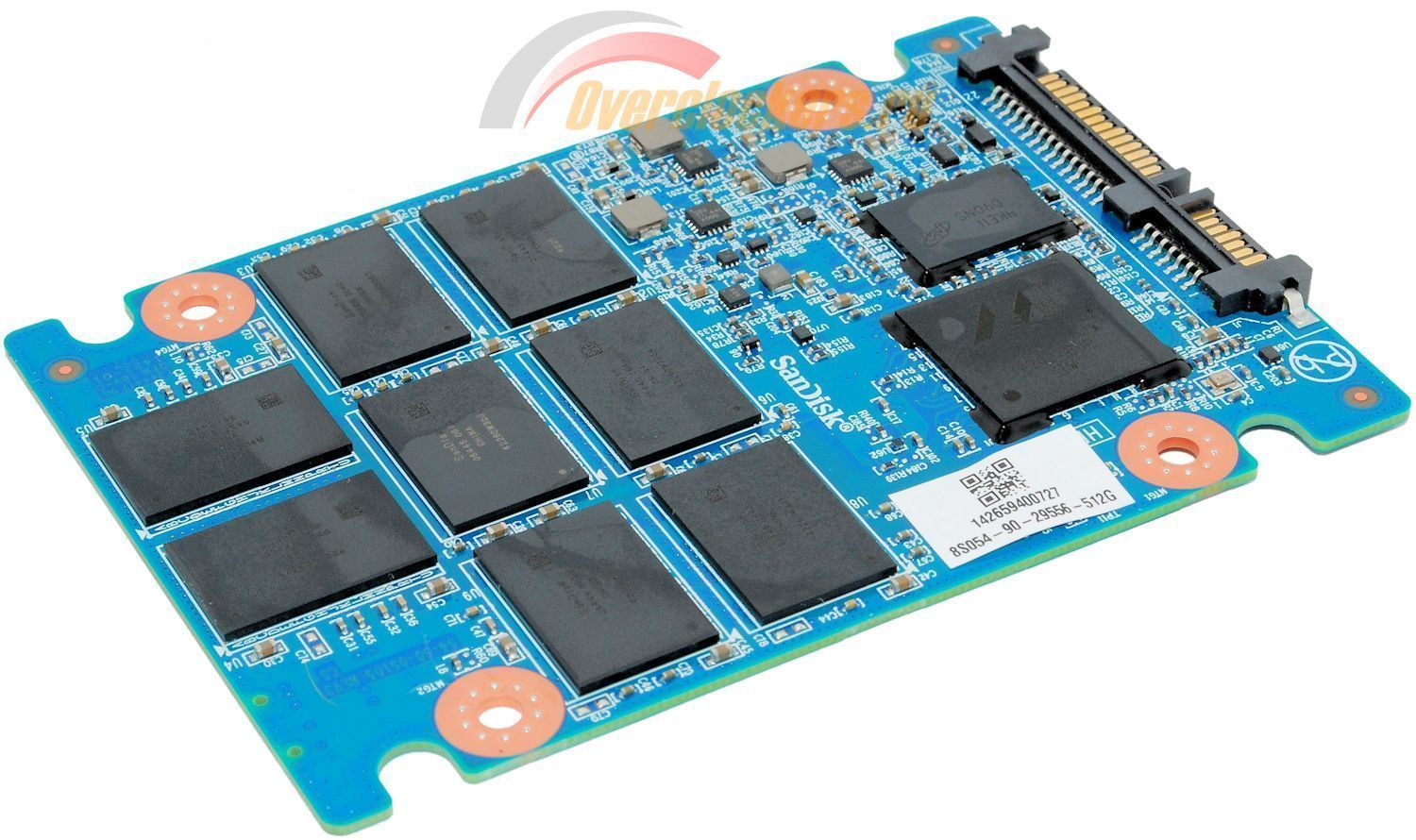

Для тестирования интерфейса SATA используется SSD-накопитель SanDisk Extreme Pro 480 Гбайт. Он был предоставлен компанией SanDisk для соответствующего обзора и показал себя как одно из самых скоростных решений. В дальнейшем было решено применять его и для тестирования материнских плат.
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.
Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт
Физически перед нами твердотельный накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.

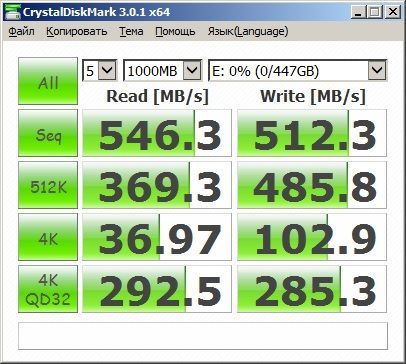

В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge», разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.

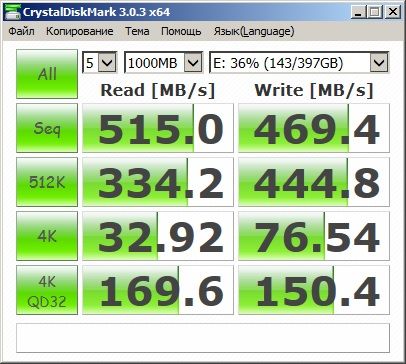

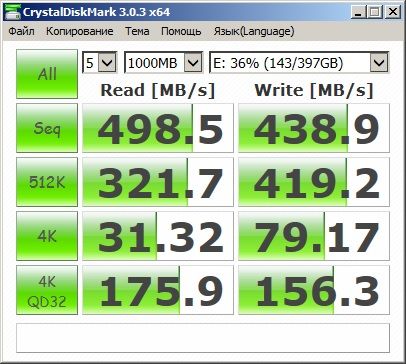

Интерфейс SATA 6 Гбит/с

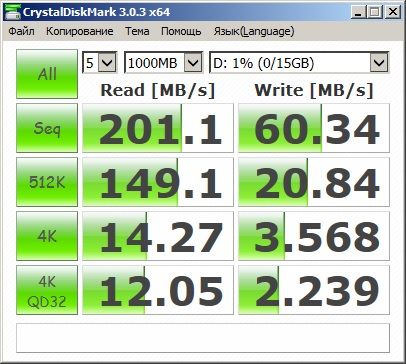

Интерфейс USB 3.0
Проводилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0.

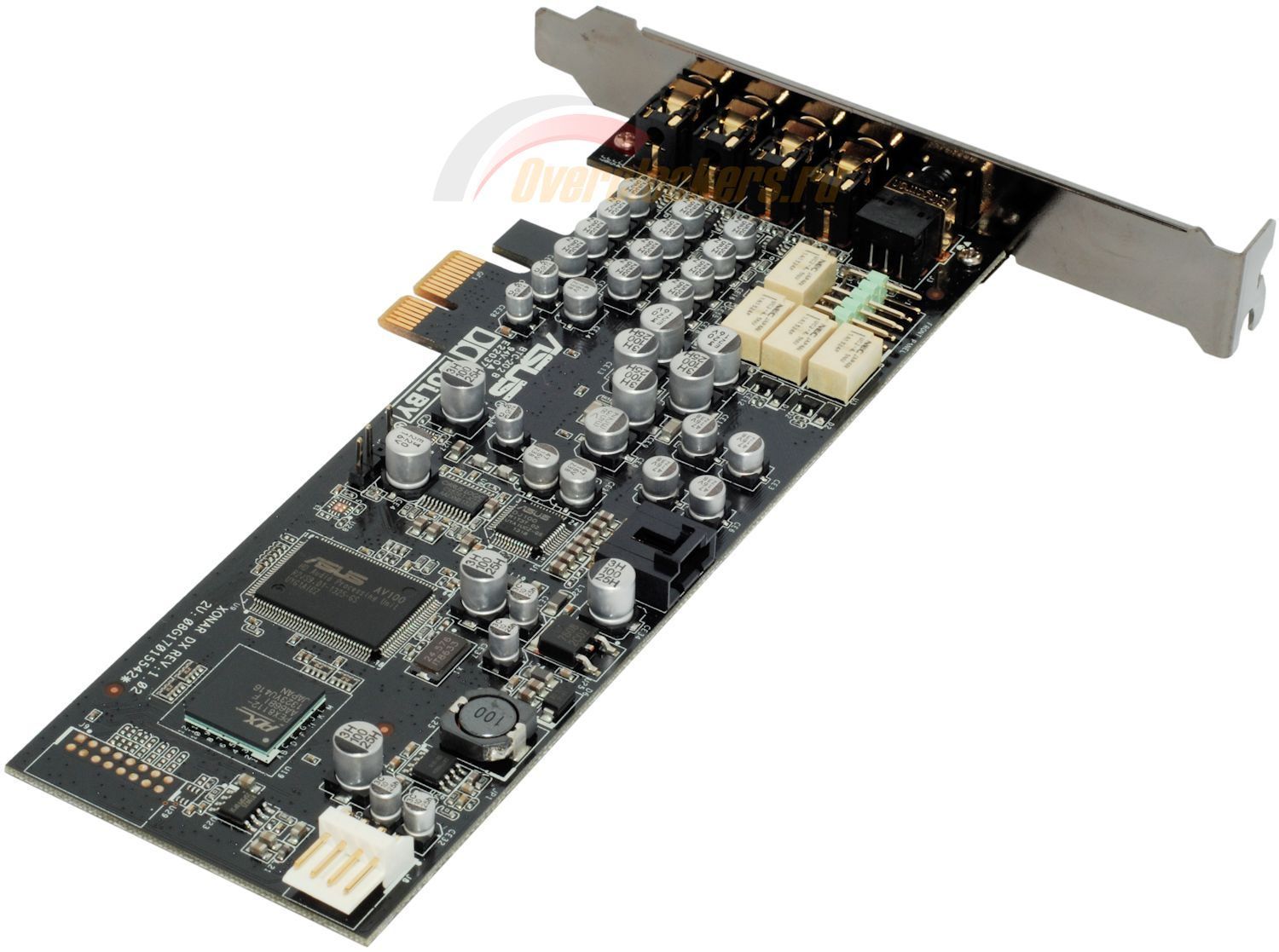

Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа системной платы. Само тестирование будет проводиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека рассматриваемой платы.

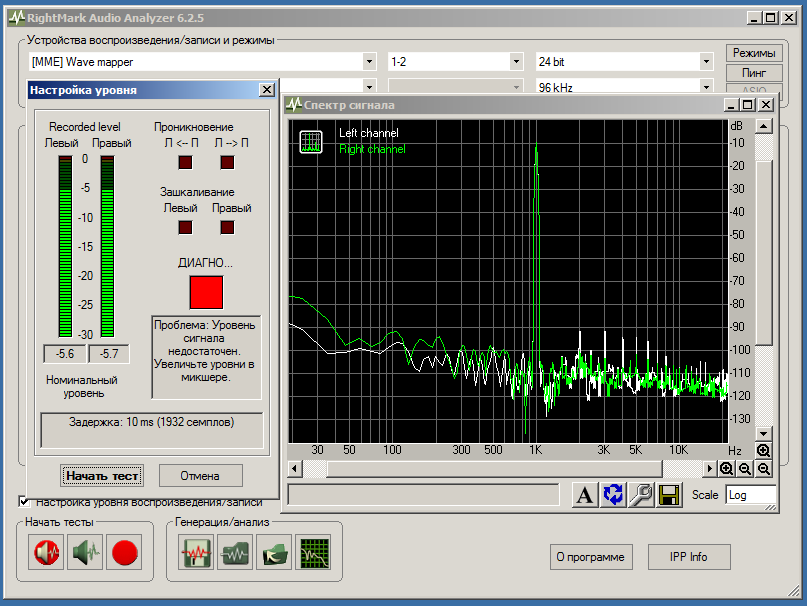

RMAA привычно отмечала недостаточность мощности выходного аудиосигнала со встроенного звукового кодека.
На всякий случай подчеркнем момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».
Результаты теста аудиовыхода звуковой подсистемы:
Общая оценка, выставленная RightMark Audio Analyzer:
Результаты теста линейного входа звуковой подсистемы:
Архив с результатами тестов прилагается.
Две системные платы, которые похожи друг на друга как двойники: почти одинаковая функциональность, идентичная элементная база. Да, несколько отличается разгон (переключение режимов работы контроллера: SATA – IDE или AHCI). К сожалению, обе платы не позволили «выжать» максимум из используемого процессора (при дальнейшем повышении напряжений система утрачивала стабильность), но A10-6800K – это одна из самых старших моделей ЦП под Socket FM2(+). С младшими и средними моделями материнские платы должны справиться лучше.
Отдельно стоит отметить инженеров ASRock за гонку за экономией текстолита: платы выполнены в зауженном варианте форм-фактора ATX, при этом слоты памяти и питание фактически «висят в воздухе» – хотя бы под пластмассовую стойку сделали отверстие, но ведь даже этого нет. Да и провода питания сами по себе оказываются вплотную к хвостовой части длинномерной видеокарты, где обычно располагается подсистема питания ускорителей, которая с легкостью достигает температур +80… +100°C. А это чревато неприятными сюрпризами.
Любопытна ценовая разница между участниками: FM2A78 Pro3+ стоит около 3900 рублей, тогда как за FM2A88X Pro3+ просят примерно 15% прибавки. Интересная доплата за «шильдик» A88X вместо A78 и пару дополнительных портов SATA – для среднестатистического пользователя, не обремененного массивами из множества HDD/SSD она просто бессмысленна.
В целом вердикт будет таков: годно к употреблению.
