Японская компания Scythe – старейший и один из основных игроков на рынке систем охлаждения для персональных компьютеров. По большей части она выпускает различные кулеры и вентиляторы, коих в ее ассортименте великое множество.
В лабораторию Overclockers.ru на тестирование прибыли два процессорных кулера Scythe: модели Kotetsu и Iori. «Башня» Kotetsu была анонсирована в сентябре 2013 года, в то время как «топ» Iori – в марте 2014 года. Оба решения позиционируются в среднем ценовом сегменте и, по заявлению производителя, обеспечивают хорошее соотношение цена/производительность. Особенно это должно касаться младшего брата – Scythe Iori.
Но начнем рассказ по порядку – со старшего представителя Scythe.
Кулер упакован в яркую красочную коробку из толстого картона, которая так и пестрит различными картинками и информацией.
Помимо множества фотографий устройства, приведены его фишки и ТТХ на различных языках, включая русский. Неплохое начало знакомства.
Scythe Kotetsu поставляется с вентилятором в комплекте, который располагается здесь же в коробке. Комплект поставки включает крепежные приспособления для процессоров Intel и AMD. А процесс установки кулера на материнскую плату подробно проиллюстрирован в руководстве.
Модель Kotetsu выполнена в башенном конструктиве и поддерживает сокеты Intel (LGA 775, LGA 1150, LGA 1155, LGA 1156, LGA 1366, LGA 2011) и AMD (AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+).
Габариты радиатора (без вентилятора): 130 мм в ширину, 58 мм в глубину (толщина) и 160 мм в высоту. Масса радиатора – 480 г.
В его конструкцию входит медное никелированное основание, сквозь которое проходят четыре U-образных медных тепловых трубки диаметром 6 мм.
Трубки рассредоточены по массиву алюминиевых теплоотводящих пластин, которых у кулера насчитывается 56 штук. Их толщина – ~0.2 мм, а контакт с трубками выполнен посредством обжима. Межреберное расстояние составляет 2 мм.
Верхняя часть системы охлаждения прикрыта декоративной алюминиевой пластиной черного цвета, с выштампованным логотипом производителя. Эстетики добавляют блестящие головки вкрученных винтов.
Что касается основного узла – метода крепления тепловых трубок к основанию, от которого в большей степени зависит эффективность теплоотдачи, то здесь прослеживаются следы пайки, что можно отметить как плюс.
Правда, ровность поверхности основания не идеальна. Наблюдается небольшой бугорок.
Впрочем, это можно не считать минусом: скорее всего, производители идут на подобные меры, чтобы обеспечить хороший тепловой контакт основания кулера в центральной части теплораспределительной крышки CPU.
Да и отпечаток термоинтерфейса хорош:
Установка Scythe Kotetsu на материнскую плату проста и подробно описана в руководстве. Прижим получается очень сильный, причем прижимная пластина заметно изгибается. Ну а конструкцию крепежа можно видеть на фотографии ниже.
В комплекте с Scythe Kotetsu поставляется вентилятор GlideStream 120 PWM (модель SY1225HB12SM-P). Его типоразмер – 120 х 120 х 25 мм, номинальная скорость вращения крыльчатки (девять лопастей) – ~1400 об/мин. Поддерживается ШИМ.
Крепление вентилятора к радиатору происходит наиболее распространенным способом – посредством двух дужек. Вертушка прижимается хорошо и не елозит.
| Название модели | Scythe Kotetsu |
| Номер модели | SCKTT-1000 |
| Тип конструкции | Башня |
| Совместимость | Intel: LGA 775, LGA 1150, LGA 1155, LGA 1156, LGA 1366, LGA 2011; AMD: AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ |
| Габариты радиатора (Ш х В х Г), мм | 130 х 160 х 58 |
| Масса радиатора, г | 480 |
| Материал основания | Никелированная медь |
| Материал тепловых трубок | Медь |
| Количество тепловых трубок, шт. | 4 |
| Диаметр тепловых трубок, мм | 6 |
| Материал теплоотводящих пластин | Алюминий |
| Количество пластин, шт. | 56 |
| Толщина пластины, мм | ~0.2 |
| Межреберное расстояние, мм | 2 |
| Вентилятор в комплекте | Есть |
| Модель вентилятора | GlideStream 120 PWM (SY1225HB12SM-P) |
| Типоразмер вентилятора, мм | 120 х 120 х 25 |
| Тип подшипника | Sleeve (скольжения) |
| Количество лопастей вентилятора, шт. | 9 |
| Скорость вращения, ~об/мин | 400 – 1400 |
| Статическое давление, мм H2O | 0.12 – 1.56 |
| Воздушный поток, CFM | 20.7 – 79 |
| Уровень шума, дБ | 5.3 – 28 |
Второй участник теста, Scythe Iori, упакован в столь же красочную коробку с большим количеством фотографий.
На боковинах и обороте можно ознакомиться с ТТХ, в том числе на русском языке.
Модель Iori поставляется с уже установленным вентилятором. Крепежные приспособления и руководство пользователя расположились в отдельной коробочке.
Scythe Iori получил топ-конструкцию и поддерживает установку на сокеты Intel (LGA 775, LGA 1150, LGA 1155, LGA 1156, LGA 1366) и AMD (AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+).
Габариты радиатора (без вентилятора): 107 мм в ширину, 136 мм в длину и 92 мм в высоту. Масса радиатора составляет 400 г.

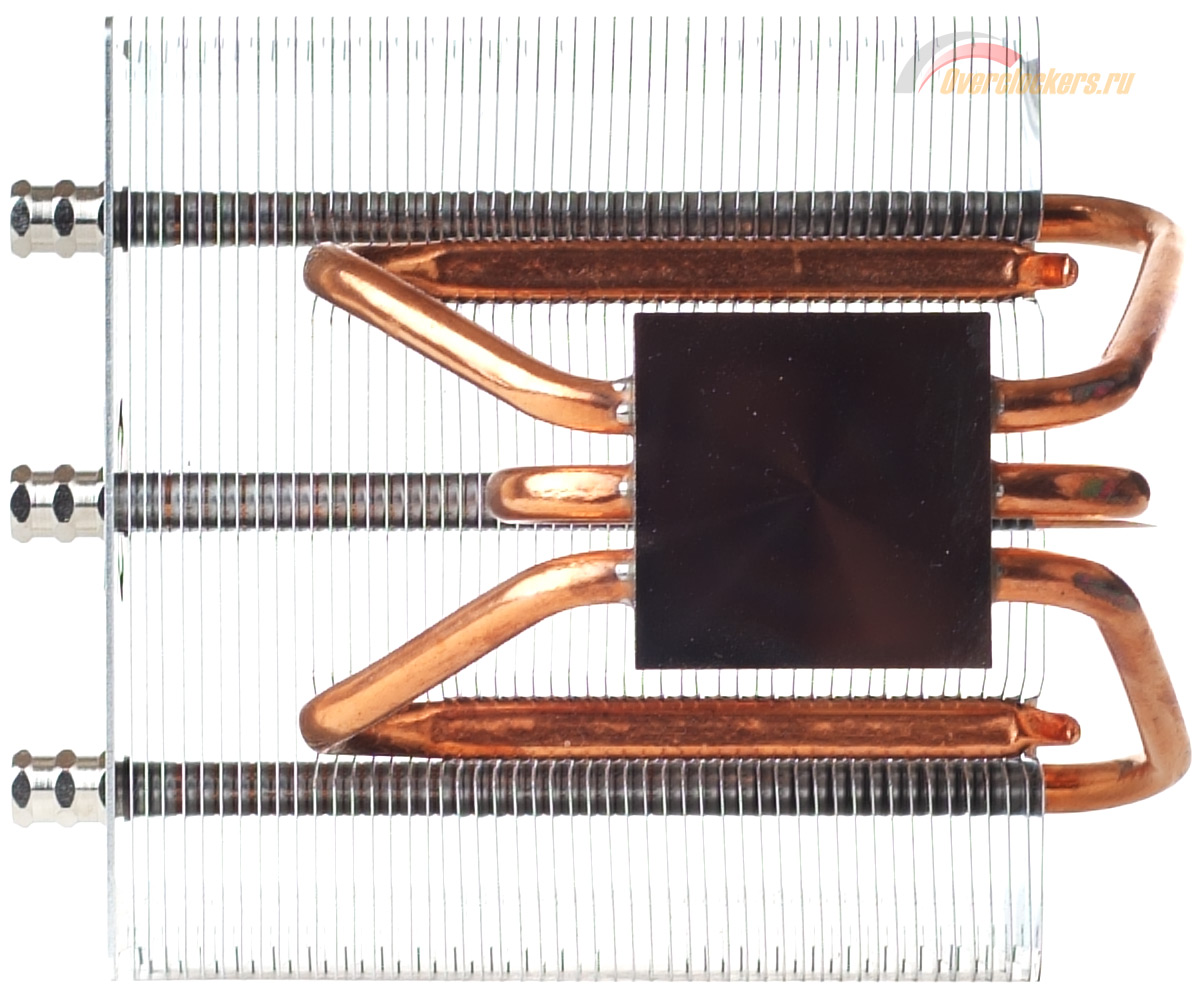

Из медного основания кулера выходят три причудливой формы медные теплопроводные трубки диаметром 6 мм.
Конструкция напоминает башенные СО, где U-образные трубки выходят из основания с двух сторон.
Металлические колпачки защищают концы трубок от механических повреждений.
Вообще, интересное решение для кулера топ-конструкции, позволяющее разнести тепловые трубки между собой на некоторое расстояние, а не группировать их вместе, с одной стороны.
Трубки пронизывают отводящие тепло алюминиевые пластины, которых у Iori насчитывается 50 штук. Толщина пластины составляет приблизительно 0.2 мм. Межреберное расстояние – 2 мм. Крепление пластин – посредством обжима.
Контакт основания и теплопроводных трубок выполнен при помощи пайки. Это существенный плюс.
Основание слегка неровное, прослеживается небольшой выгиб наружу, позволяющий эффективнее контактировать с центральной частью теплораспределительной крышки CPU.
Отпечаток на крышке процессора не идеален:
Установка кулера на материнскую плату происходит посредством стандартных клипс. Разумеется, в таком случае задняя крепежная крестовина не предусмотрена.
Стоит отдельно сказать об установке «Иорика» на плату. Сама процедура, мягко говоря, утомительная. В первую очередь из-за того, что крестовина с клипсами не прикреплена к основанию кулера и свободно болтается. Да и сами клипсы елозят.
При этом кулер так и норовит завалиться набок, из-за смещения центра тяжести в его переднюю часть. А две передние клипсы расположены под радиатором и доступ к ним затруднен.
Что касается вентилятора, поставляемого с Scythe Iori, то это модель SY1025HB12M-P на подшипнике скольжения, типоразмера 100 х 100 х 25 мм и с номинальной скоростью вращения крыльчатки (семь лопастей) ~1800 об/мин. Поддерживается ШИМ.
Крепится он к радиатору при помощи двух скоб.
Крепление качественное, вентилятор прочно прижимается и сидит как влитой.
| Название модели | Scythe Iori |
| Номер модели | SCIOR-1000 |
| Тип конструкции | Топ |
| Совместимость | Intel: LGA 775, LGA 1150, LGA 1155, LGA 1156, LGA 1366 AMD: AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ |
| Габариты радиатора (Ш х В х Г), мм | 107 х 92 х 136 |
| Масса радиатора, г | 400 |
| Материал основания | Никелированная медь |
| Материал тепловых трубок | Медь |
| Количество тепловых трубок, шт. | 3 |
| Диаметр тепловых трубок, мм | 6 |
| Материал теплоотводящих пластин | Алюминий |
| Количество пластин, шт. | 50 |
| Толщина пластины, мм | ~0.2 |
| Межреберное расстояние, мм | 2 |
| Вентилятор в комплекте | Есть |
| Модель вентилятора | SY1025HB12M-P |
| Типоразмер вентилятора, мм | 100 х 100 х 25 |
| Тип подшипника | Sleeve (скольжения) |
| Количество лопастей вентилятора, шт. | 7 |
| Скорость вращения, ~об/мин | 300 - 1800 |
| Статическое давление, мм H2O | 0.04 – 1.45 |
| Воздушный поток, CFM | 7.3 – 43.74 |
| Уровень шума, дБ | 4.5 – 26.7 |
Тестирование Scythe Kotetsu и Scythe Iori проходило в составе следующей системы:
Обе испытуемых модели Scythe сравнивались по эффективности охлаждения как между собой, так и с кулером Prolimatech Lynx, который был выбран в качестве эталона.
Этот достаточно небольшой толщины башенный кулер высотой 160 мм является одним из лучших в своем классе и частенько уделывает более габаритных собратьев. С его обзором можно ознакомиться, перейдя по этой ссылке.
Ниже в таблице приведены характеристики системы охлаждения Prolimatech.
| Название | Prolimatech Lynx |
| Габариты (без вентилятора), мм | 118.0 х 159.5 х 30.0 |
| Масса радиатора, г | 400 |
| Материал основания | Никелированная медь |
| Материал пластин | Алюминий |
| Количество пластин, шт. | 40 |
| Толщина пластин, мм | 0.5 |
| Межреберное расстояние, мм | 2 |
| Материал тепловых трубок | Никелированная медь |
| Количество тепловых трубок, шт. | 3 |
| Диаметр тепловых трубок, мм | 6 |
В качестве дополнительного вентилятора использовался Scythe S-Flex SFF21E (типоразмер 120 х 120 х 25 мм) c номинальной скоростью вращения крыльчатки ~1200 об/мин.
Помимо его применения с Prolimatech Lynx, он дополнительно устанавливался на оба изучаемых кулера, вдобавок к режиму тестирования с их штатными вертушками.
Поскольку родной вентилятор Scythe Iori меньшего типоразмера (100 мм), то для обеспечения равных условий тестирования для каждого кулера было решено в качестве основного параметра выбрать уровень шума. Проще говоря, задавалось конкретное значение звукового давления, согласно которому в дальнейшем подбирались обороты для каждого вентилятора. При использовании Scythe S-Flex обороты для всех кулеров были равны.
Звуковое давление замерялось цифровым шумомером Becool BC-8922 на расстоянии 10 см от вентилятора. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ.
Процессор был разогнан до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore поднималось в BIOS материнской платы до 1.37 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z во время нагрузки держало это значение.
Оперативная память разгонялась до частоты 1600 МГц с задержками 9-9-9-24 1Т, функционируя при штатном напряжении 1.5 В.
Для прогрева процессора применялась утилита LinX 0.6.5 в 64-битном режиме, объем задачи 17 000, время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный прогон.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C, не меняясь во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CБезусловно, Scythe Kotetsu вышел в лидеры, причем с существенным отрывом от остальных участников теста. В принципе, этого и следовало ожидать, принимая во внимание общую теплорассеивающую площадь кулера и хорошо пропаянное основание.
Scythe Iori, напротив, показал посредственный результат. Его запросто обходит эталонный Prolimatech Lynx, площадь которого почти вдвое меньше. Но замена штатного вентилятора Iori на «стодвадцатку» улучшает ситуацию, особенно в тихоходном режиме. Об этом стоит задуматься его владельцам.
Что в итоге? Систему охлаждения Scythe Kotetsu можно назвать выгодным приобретением. В ее случае хорошая эффективность охлаждения процессора подкрепляется симпатичным дизайном и удобной установкой на сокет с применением «бэкплейта». К этой «башне» нет никаких претензий.
А вот кулер топ-конструкции Scythe Iori разочаровал. Его умеренная эффективность охлаждения ЦП не так портит впечатление, как способ монтажа СО на материнскую плату. Если ваши пальцы не отличаются высокой проворностью, стоит посмотреть в сторону модели с нормальным крепежом.
Что касается стоимости охладителей, то в московской рознице Scythe Kotetsu можно приобрести за сумму около 2200-2300 рублей (при курсе $ = 56), в то время как ценник Scythe Iori составляет ~1900 рублей. Разница в цене невелика, зато отличие в эффективности налицо. Делайте выводы.
Плюсы Scythe Kotetsu:
Минусы Scythe Kotetsu:
Плюсы Scythe Iori:
Минусы Scythe Iori:
