С момента появления «водянок» DeepCool серии Gamer Storm мне очень хотелось познакомиться с ними поближе, хотя шансов встретить там что-то, отличное от присутствующих на рынке производных Asetek, было мало. Но кто ищет, тот всегда найдет. Не стал исключением и мой случай.
Застой в сегменте систем охлаждения, мягко говоря, удручает. Хочется увидеть что-то новое, и желательно, чтобы это новое заключалось во внутреннем содержимом, а не в обертке. Хочется хвалить инженеров за старания, а не маркетологов за потуги. Последней впечатлившей меня системой охлаждения была двухсекционная «башня» Thermalright SilverArrow IB-E, которая и по сей день остается одной из лучших среди суперкулеров.

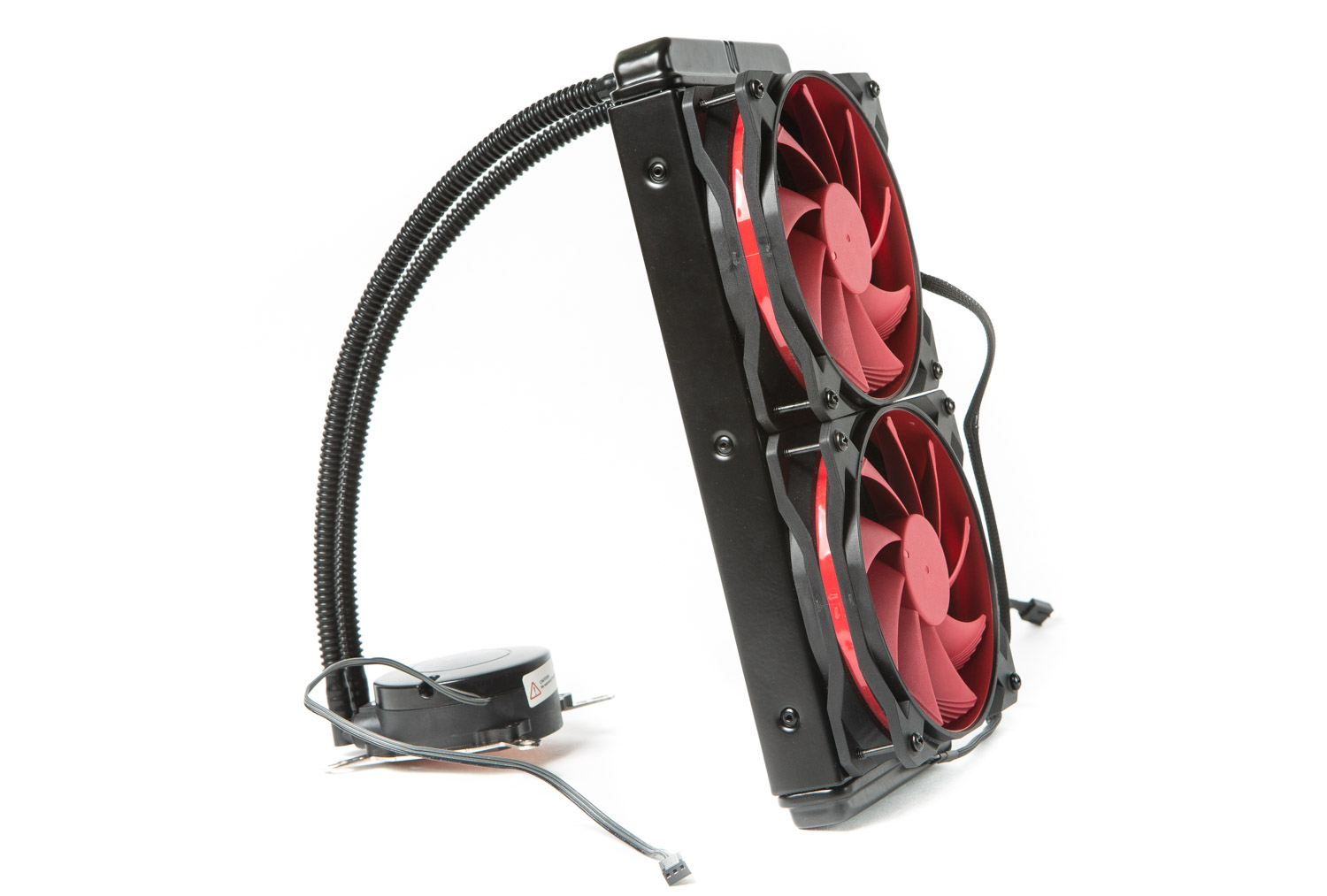

Но далее речь пойдет отнюдь не о воздушном охлаждении. В нашу лабораторию попала необслуживаемая СЖО, выпущенная компанией DeepCool – Maelstrom 240, ей-то и будет уделено основное внимание.
| Параметры/Модель | DeepCool Maelstrom 240 |
| Габариты радиатора, мм | 274 x 120 x 27 |
| Масса, г | 1120 |
| Толщина рабочего тела радиатора, мм | 16 |
| Длина шлангов, мм | 310 |
| Диаметр шлангов, мм | 10 |
| Площадь рассеивания, см2 | – |
| Типоразмер вентиляторов, мм | 120 |
| Максимальное число вентиляторов, шт. | 4 |
| Тип конструкции | Замкнутая СЖО |
| Количество секций, шт. | 2 (120 мм) |
| Ребра | Алюминий |
| Конструкция радиатора | Состоит из 14 плоских каналов с проклеенной между ними гофролентой |
| Расстояние между ребрами, мм | 1 |
| Толщина ребра, мм | – |
| Основание | Медь |
| Скорость вращения помпы, об/мин | 6300 |
| Поверхность/ цвет | Черный |
| Совместимость с процессорами | Intel LGA 775, LGA 1155, LGA 1156, LGA 1366, LGA 2011; AMD Socket AM2, AM2+, AM3 |
| Вентиляторов в комплекте, шт. | 2 |
| Средняя стоимость, руб. | ~5000-7000 |
Система охлаждения DeepCool поставляется в небольшой черно-красной коробке. Внутри нее скрывается картонный бокс, в котором хранятся все компоненты.
Все абсолютно идентично большинству решений Asetek, и с моей точки зрения больно похоже на упаковки Corsair H100/110. Думаю, к этому придираться смысла нет.
Со всех сторон картонной коробки присутствует множество информации о продукте. Это наглядно показано на снимке ниже.
Буду откровенен – данную «водянку» мне удалось приобрести у одного товарища, который пользовался ею всего неделю. Тем не менее, за это время он умудрился «посеять» часть комплекта, так что придется выложить фотографию аксессуаров с сайта производителя.
К слову, в комплект поставки DeepCool Maelstrom 240 помимо инструкции и самой СЖО входит:
Такой набор иначе как расширенным или богатым назвать сложно. Присутствует все нужное для установки и использования, причем в случае розничного экземпляра на основание водоблока уже нанесен слой термопасты.
Конечно, в конструкции замкнутых «водянок» менять, в принципе, нечего. Она проста – радиатор, пара шлангов и ватерблок со встроенной помпой. Из этих же компонентов состоит и DeepCool Maelstrom 240.
Начнем с радиатора. Это модель типоразмера 240 мм, на которую можно установить четыре 120 мм вентилятора (пара идет в комплекте). Сам теплорассеиватель изготовлен из алюминия, а жаль, я-то надеялся увидеть здесь медь. Итак, на этом этапе найти что-то новое в системе охлаждения DeepCool не удалось.
Алюминиевый радиатор размером 274 x 120 x 27 мм состоит из четырнадцати каналов, между которыми пропаяна гофролента. Опять же, ничего нового, но омрачает толщина рабочего тела – всего 17 мм.
В конструкции задействована пара шлангов длиной 310 мм, которые соединяют водоблок и радиатор. Для защиты от перегибов они оснащены проволочной оплеткой.
Порадовала средняя жесткость шлангов, что вкупе со стандартной длиной будет способствовать удобной установке внутри системного блока (но только на задней или верхней стенке корпуса).
На самом радиаторе присутствует пара выходов типа «елочка» со внешним диаметром 8 мм. На них запрессованы шланги; если присмотреться, то правый шланг натянут на «елочку» не до конца.
Длина радиатора, как и заявляет производитель, равна 273 мм (~270 мм).
Его толщина, судя по моим измерениям, составляет 30 мм. Это на 3 мм больше, нежели указано в спецификациях.
Внешний осмотр не выявил ничего интересного, кроме не надетого до конца шланга, что может говорить о невысоком качестве сборки.
Водоблок со встроенной помпой это то, что отличает DeepCool Maelstrom 240 от Asetek-подобных водянок, он визуально тоньше. Хотя, в принципе, конструкции идентичны.
Сам водоблок выполнен в виде шайбы, габариты которой 86 x 70 x 32 мм. В верхней пластиковой крышке есть белая подсветка логотипа Gamer Storm.
Если приглядеться к картинке ниже, становится ясно, что в модели Maelstrom используется немного другой импеллер. Как правило, в производных Asetek применен небольшой винт с тремя лопастями. Аналогичный можно увидеть, если перейти на страницу статьи «Ничто не вечно: нужно ли обслуживать «необслуживаемые» СВО».
В случае Maelstrom установлен импеллер, похожий на те, что встречаются в нормальных помпах, только меньше. Срок службы его керамического подшипника – 120 000 часов.
Забегая вперед, скажу пару слов о том, как она работает. Для моего образца ее обороты составляют 6300 об/мин, это внушительное значение. Но сам производитель заявляет 2800 об/мин, да и некоторые коллеги с других сайтов упоминали о тихом устройстве. Возможно, всему виной брак тестового экземпляра, хотя об этом позже.
Вернемся к шуму, производимому помпой в моем случае. Представьте себе комара размером 4-5 см, теперь вообразите, какой звук он может издавать, когда машет крыльями. Именно такое создание «запихали» внутрь водоблока. Неудивительно, что при замерах уровня шума используемый инструмент с расстояния 15 см показывал 42 дБ, а о вибрации можно не говорить.
При этом у двигателя отсутствует ШИМ-контроллер, для управления оборотами придется использовать реобас или подключать питание напрямую от блока питания. При напряжении 5 В можно получить примерно ~3300 об/мин, вибрация пропадет. Но комариное жужжание останется, хотя и будет чуть тише. При 7 В скорость упадет до ~4400 об/мин, а шум, исходящий от работающей помпы, мало чем будет отличаться от такового при максимальной скорости, разве что уровень вибрации станет меньше.
Столкнувшись с такой ситуацией, я решил попробовать разобраться, в чем дело. Первая моя мысль была о том, что недостаточно жидкости в контуре СЖО. Но это оказалось не так, ведь при ее большой нехватке система просто-напросто не прогоняла бы хладагент по контуру. А при небольшой нехватке было бы слышно бульканье в покое при прокручивании системы в руках, либо присутствие воздуха во время движения.
Возможно, причиной всему заводской брак? Что ж, я отправился в магазин, в котором были в наличии «водянки» DeepCool, и, к моему счастью, там оказались Maelstrom 240 и Captain 240. После разъяснения продавцам-консультантам ситуации мы прошли в СЦ и проверили обе. Что с первой, что со второй был получен такой же писк при 6240-6300 об/мин, с одним лишь отличием – у Captain 240 отсутствовала вибрация. Что ж, такое несоответствие реальности и заявленных ТХ ставит в тупик. И ладно бы, это был брак, но три разных образца СЖО?
Вернемся к визуальному обзору водоблока. В нем установлены поворотные фитинги, на которые запрессованы шланги.
Из корпуса помпы выходит провод для подключения питания, на его конце находится 3pin коннектор. А сбоку присутствует наклейка, предупреждающая о том, что любопытство может лишить вас гарантии.
Основание водоблока медное, с гладкой поверхностью и средним уровнем качества полировки. Зеркального отражения в нем не увидеть.
«Подошва» отличилась нестандартной вытянутой формой, ее размеры 52 x 68 мм. Фиксируется она на десять шестигранных винтов.
На внутренней стороне медного основания находятся микроканалы высотой 2 мм. Расстояние между ребрами 0.2 мм.
Тест с линейкой пройден на отлично.
Отпечаток подтверждает, что основание ровное. Какого-либо горба или впадины здесь нет.
Для продува 240 мм радиатора в комплекте предусмотрены два фирменных черно-красных вентилятора Deepcool GF120. Это модели с красной крыльчаткой, на которой разместились девять агрессивно загнутых лопастей, на концах каждой лопасти присутствует рельефный выступ.
Красная крыльчатка заключена в черной рамке. На роторе наклеен черно-зеленый стикер с логотипом и названием модели.
Срок службы моделей с PWM управлением – 100 000 часов, заявлен низкий уровень шума и скорость работы в диапазоне 600-2200 об/мин.
Технические характеристики Deepcool GF120
| Характеристика | Значение |
| Маркировка | Deepcool GF120 |
| Диаметр, мм | 120 |
| Толщина, мм | 26 |
| Диаметр ротора, мм | 40 |
| Диаметр крыльчатки, мм | 111 |
| Длина провода, мм | 300 |
| Тип коннектора | 4pin |
| Скорость вращения, об/мин | 600-2200±10% |
| Воздушный поток, CFM | ~91 |
| Уровень шума, дБА | 17.6~39.3 |
| Статическое давление, мм H2O | 3.71 |
| Сила тока, А | 0.26 |
| Подшипник | FDB |
| Срок службы, часы | 100 000 |
| Масса, г | 170 |
| Минимальное напряжение, при котором крутится, В | 7 |
| Минимальная скорость вращения, об/мин | 500 |
| Рекомендованная цена, руб. | – |
У вертушек есть возможность снять крыльчатку. Благодаря этому, с их чисткой в процессе эксплуатации проблем быть не должно.
Поскольку с помпой я забежал вперед, будет логично проделать то же самое и с вентиляторами. Они действительно очень тихие, никаких паразитных звуков при работе двигателя нет.
Для наглядного сравнения было проведено отдельное тестирование уровня шума пары Deepcool GF120, установленных на радиатор, помпа при этом отключалась. Результаты можно найти в разделе «Уровень шума».
Добавлю снимок крупным планом, на котором хорошо видны рельефные насечки.
Каждый вентилятор крепится стандартно – на четыре винта к радиатору.
С торца на корпусе пропеллеров присутствует красная линия.
В комплекте с СЖО идет очень понятная инструкция, которая наглядно показывает процесс установки DeepCool Maelstrom 240 на различные платформы.
Вся процедура проста. Правда, если сравнить с «эталоном жанра» – системами Asetek, она окажется чуть сложнее.
Для начала крепим к водоблоку необходимые нам крепления, Intel или AMD.
Далее устанавливаем его на процессор и фиксируем четырьмя гайками.
На этом все.
Для тестирования систем охлаждения используется открытый стенд Lian Li PC-T60B. От проведения тестов в корпусе я вынужден был отказаться из-за неудобства и затруднительного доступа к компонентам.
При изучении результатов тестирования стоит помнить, что в закрытом системном блоке температуры будут выше. Многое здесь будет зависеть от внутреннего объема корпуса, расположения комплектующих и установленных вентиляторов. С другой стороны, в таком случае уровень шума должен быть ниже (что справедливо для качественных корпусов с толстыми стенками).
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX760 мощностью 760 Ватт с сертификатом качества 80Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 450 Ватт. В процессе тестирования вентилятор Corsair AX760 оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО:
Нагрев процессора происходил при помощи программы LinX 0.6.5 с объемом задачи 16 330 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу:
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг температуры CPU | RealTemp GT 3.70 |
| Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU | CPUID HWMonitor 1.25; CPU-Z v1.71.0 |
Исследование возможностей систем охлаждения проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~55%.
Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 20 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
Для управления оборотами вентиляторов и помп использовался контроллер Lamptron FC5 V3, регулировка уровня тока на канал от 0-12 В, ограничение мощности на канал 30 Вт. Для управления вентиляторами с функцией PWM и мониторинга энергопотребления был взят реобас Zalman ZM-MFC3.
Уровень потребляемого электричества
Для разминки приведу замеры энергопотребления системы от розетки до блока питания, которые снимались при помощи контроллера Zalman ZM-MFC3. Максимальные значения были получены при нагрузке процессора программой LinX 0.6.5.
Уровень энергопотребления системы, ВтНиже приведены результаты тестирования шумовых характеристик на открытом стенде.
Уровень шума, дБТеперь, как и обещал, представлю результаты тестирования пары вентиляторов GF120, установленных на радиаторе при отключенной помпе.
Уровень шума, дБНа графиках показаны температуры самого горячего и самого холодного ядер ЦП под нагрузкой.
Результаты тестирования Intel Core i7-4960X (4.0 ГГц, 1.17 В, Hyper Threading – on)
Температура процессора в простое колебалась от 27 до 33 градусов.
Температура, °CМожно отметить низкие температуры i7-4960X (в отличие от CPU в исполнении LGA 115Х, у которых под крышкой скрывается термоинтерфейс типа «жевательная резинка»).
Результаты тестирования Intel Core i7-4960X (4.3 ГГц, 1.24 В, Hyper Threading – on)
Температура CPU в простое в таком режиме – 30-36 градусов, что немногим выше, чем в режиме по умолчанию.
Температура, °CВесьма неплохой результат, если не обращать внимания на шумную помпу. Конечно, более габаритному противнику герой обзора местами проигрывает, обеспечивая производительность лишь на уровне хорошего суперкулера.
Тем не менее, повышенный уровень шума, исходящего от помпы, не позволяет DeepCool Maelstrom 240 показать хорошую эффективность охлаждения процессора. Это было бы простительно в случае выдающихся показателей, но нет, перед нами СЖО среднего класса.
Вот и завершилось наше знакомство с СЖО DeepCool Maelstrom 240. Среди ее достоинств – хорошее качество материалов, ровное основание, расширенный комплект поставки, подсветка и неплохая производительность системы охлаждения в целом. На первый взгляд, все хорошо, но…
Штатная помпа протестированного образца достаточно шумная, причем издаваемый ею звук похож на писк огромного комара. Даже если Maelstrom 240 установить в корпус с хорошими шумоизоляционными характеристиками, ее шум при работе на максимальных оборотах будет заметно выделяться на общем фоне. Ситуацию немного исправляет возможность снижения скорости вращения помпы на 50%, но зачем в таком случае создавать шумную СЖО?
Другое дело – вентиляторы Deepcool GF120. Они оставляют неплохое впечатление благодаря своей производительности, низкому уровню шума и хорошему качеству изготовления. Если у конкурирующих решений обычно применяется слабая, но относительно тихая помпа с шумными вертушками, то у DeepCool Maelstrom 240 все наоборот, шумная помпа и неплохие вентиляторы. Правда, последние всегда можно сменить, а вот с помпой проделать это так же просто не выйдет.
Что в итоге? Многое будет зависеть от рыночной цены продукта Deepcool и шумовых характеристик розничных версий СЖО. Возможно, вам повезет, и помпа будет менее шумной – в таком случае Maelstrom 240 определенно заслуживает внимания.
Плюсы DeepCool Maelstrom 240:
Минусы кулера:
