Мы продолжаем публикацию обзоров, посвященных бюджетным моделям системных плат. Данный материал по счету будет уже одиннадцатым. Ранее по этой же методике в лаборатории были рассмотрены:
Благодаря нашему партнеру – компании Регард, в этот раз мы протестируем две материнские платы ASRock и MSI, основанные на наборе системной логики H87 и выполненные в форм-факторе mATX. Причем одну из моделей мы рискнули взять в OEM-комплектации.
Для начала приведем таблицу технических спецификаций, отличия в характеристиках при этом выделены (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).
| Параметр | ASRock H87M Pro4 | MSI H87M-E35 |
| Средневзвешенная цена* | 4 800 | 4 300 |
| Упаковка |
|
|
| Материнская плата |
|
|
| Обратная сторона |
|
|
| Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
| Процессоры | Четвертое и пятое поколение процессоров Intel Core, Intel Pentium и Intel Celeron, предназначенных к установке в процессорный разъем LGA 1150 | |
| Набор системной логики | Intel H87 Express Chipset «Lynx Point» | Intel H87 Express Chipset «Lynx Point» |
| Оперативная память | 4 x DDR3 разъема DIMM Поддерживаемый объем памяти - до 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066, 1333, 1600 МГц |
2 x DDR3 разъема DIMM Поддерживаемый объем памяти - до 16 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066, 1333, 1600 МГц |
| Аудио | Realtek ALC892 (до 8 каналов) | Realtek ALC887 (до 8 каналов) |
| Сеть | 1 x Intel I217V (10/100/1000 Мбит/с) | 1 x Realtek RTL8111G (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0, физически как x16 (PCIE1) 1 слот PCI Express x16 2.0, физически как x4 (PCIE2) 2 слота PCI |
1 слот PCI Express x16 3.0, физически как x16 (PCI_E2) 2 слота PCI Express 2.0 x1 1 слот PCI |
| Поддержка графических тандемов | AMD CrossFire | AMD CrossFire |
| Дисковая подсистема | Intel H87: - 6 портов SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID5, RAID 0+1. |
Intel H87: - 6 портов SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID5, RAID 0+1 |
| USB | Intel H87: - 6 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 2 порта на задней панели платы) - 6 портов USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 4 порта на задней панели платы) |
Intel H87: - 6 портов USB 2.0/1.1 (4 разъема на плате для подключения 4 портов, 2 порта на задней панели платы) - 4 порта USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 2 порта на задней панели платы) Renesas D720202: - 2 порта USB 3.0/2.0/1.1 на задней панели платы |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (1 * 4-pin + 1 * 3-pin) 3 разъема для подключения дополнительных вентиляторов (1 * 4-pin, 2 * 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка TPM 1 колодка LPT перемычка сброса настроек CMOS колодка CIR (IrDA) |
1 x 24-pin ATX 1 x 4-pin ATX 12V 6 x SATA 6 Гбит/с 1 разъем для подключения вентиляторов системы охлаждения процессора (1 * 4-pin) 2 разъема для подключения дополнительных вентиляторов (1 * 4-pin, 1 * 3-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка LPT 1 колодка TPM перемычка сброса настроек CMOS 1 колодка JSPI1 для прямого программирования микросхемы флеш-памяти BIOS |
| Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры либо мыши 1 разъем HDMI 1 разъем DVI-D 1 разъем D-Sub 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 6 аудиоразъемов |
2 разъема PS/2 для подключения мыши и клавиатуры 1 разъем HDMI 1 разъем DVI-D 1 разъем D-Sub 2 порта USB 2.0/1.1 4 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудиоразъема |
| Контроллер I/O | Nuvoton NCT6776D | Nuvoton NCT6779D |
| BIOS | Одна съемная микросхема Winbond 25Q64FVAIQ 64 Мбит; AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
Одна несъемная микросхема MXIC 25L6473FM2I-10G 64 Мбит; AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 220 | Размеры платы производителем не указываются |
| Форм-фактор | mATX | mATX |
Как уже отмечалось выше, модель ASRock взята в OEM-комплектации, что конкретно здесь означает отсутствие какой-либо коробки – только антистатический пакет, однако при этом без комплекта поставки не обошлось.
В случае материнской платы MSI нас ждет традиционная коробка с расположением платы сверху, внизу под картонным разделителем скрывается сам комплект.
Для каждой из участниц справедливым будет следующий набор:
Таким образом получается, что ASRock ни в коей мере не урезает OEM-вариант поставки, по крайней мере, для части своих моделей. Остается лишь вопрос, что из этого доходит до конечного пользователя вместе с готовым системным блоком.
На ASRock H87M Pro4 присутствует только один радиатор, установленный на кристалл набора системной логики Intel H87.
Алюминиевый сплав с покрытием черного цвета, крепление с помощью пластиковых подпружиненных защелок. Термоинтерфейс – «терможвачка».
На материнской плате установлено пять разъемов для подключения вентиляторов, однако их расположение нельзя назвать удачным – три из них сгруппированы в верхнем правом углу:
Над процессорным сокетом расположены четырехконтактный CPU_FAN1 и трехконтактный CPU_FAN2. Под последним находится Nuvoton NCT3941S – этот линейный драйвер организовывает синхронную работу разъемов CPU_FAN1 и CPU_FAN2. Таким образом, обороты трехконтактных вентиляторов, подключенных к CPU_FAN2, будут управляемы. К сожалению, на CPU_FAN1 регулируются только четырехконтактные модели (что помешало инженерам ASRock реализовать поддержку трехконтактных вентиляторов и для него, остается загадкой). PWR_FAN1 неуправляем.
Еще один в центре – трехконтактный SHA_FAN1.
Его также сопровождает Nuvoton NCT3941S. И последний, пятый – на нижнем краю ближе к правому углу:
Четырехконтактный CHA_FAN1 обходится без дополнительных контроллеров.
Впрочем, и MSI H87M-E35 оснащена только одним радиатором.
Но еще более скромным по размерам и без декорирования под черный.
Разъемов для подключения вентиляторов также меньше – всего лишь три.
CPU_FAN (четырехконтактный, управляются обороты только ШИМ-вентиляторов) и SYS_FAN2 (четырехконтактный; управляются как ШИМ-, так и обычные трехконтактные модели).
Еще один разъем для подключения вентиляторов расположен практически в центре платы – SYS_FAN1. На этом разъеме управляются только ШИМ-вертушки, а посадочная площадка, явно распланированная под контроллер, аналогичный вышеупомянутому Nuvoton NCT3941S, оставлена производителем пустой.
Несмотря на то, что процессорный разъем LGA 1150 мало отличается от предыдущих поколений Intel LGA, требования к сопутствующей обвязке совсем иные. Если к процессорному разъему LGA 1155 требовалось подвести четыре питающих напряжения (CPU_Core, iGPU, VCCIO и VCCSA), то теперь осталось только одно, из которого уже сам ЦП, посредством своего собственного встроенного преобразователя, получает необходимые ему напряжения. Заметное упрощение работы производителям материнских плат.
Побочным полезным эффектом стало то, что теперь нельзя померять напряжение мультиметром, и все странности, показываемые программным мониторингом, можно списать на сам мониторинг. Который, впрочем, действительно работает странно, показывая все, вплоть до значений вроде 0.008 В на ядрах процессора, что еще больше усугубляет проблему точного мониторинга.
В случае ASRock H87M Pro4 подсистема питания CPU построена по четырехфазной схеме, однако в последний момент было принято решение еще дополнительно сэкономить на элементной базе. Вместо изначально предполагаемой схемы из трех мосфетов (в каждой фазе) применена схема из двух.
В роли ШИМ-контроллера использован уже знакомый нам Intersil ISL95820.
Подсистема питания памяти однофазная:
ШИМ-контроллер – Richtek RT8120B, мосфеты-то на месте, но части элементной базы не хватает и здесь.
Заметим, что установленный восьмиконтактный разъем дополнительного питания, через который запитан преобразователь питания ЦП, расположен таким образом, что защелка просто упрется в блок питания или же в боковую стенку корпуса:
MSI H87M-E35 устроена иначе: мосфетов по четыре на фазу.
Но самих фаз – только две. И управляются они ШИМ-контроллером Intersil ISL95812.
Питание оперативной памяти однофазное.
Под управлением ШИМ-контроллера uPI Semiconductor uP1504S.
Материнские платы предлагают разное количество слотов памяти: на ASRock H87M Pro4 установлено четыре, а на MSI H87M-E35 – только два.
Поддерживается установка модулей оперативной памяти DDR3 с эффективной частотой до 1600 МГц включительно. На этой же частоте будут работать и более скоростные планки – таково ограничение, наложенное Intel на ее наборы системной логики, не относящиеся к классу «Z». Но и это еще не все: для процессора Pentium G3258 (по крайней мере, первой версии «просто Haswell», а не Haswell Refresh) включается дополнительное ограничение – не более 1400 МГц.

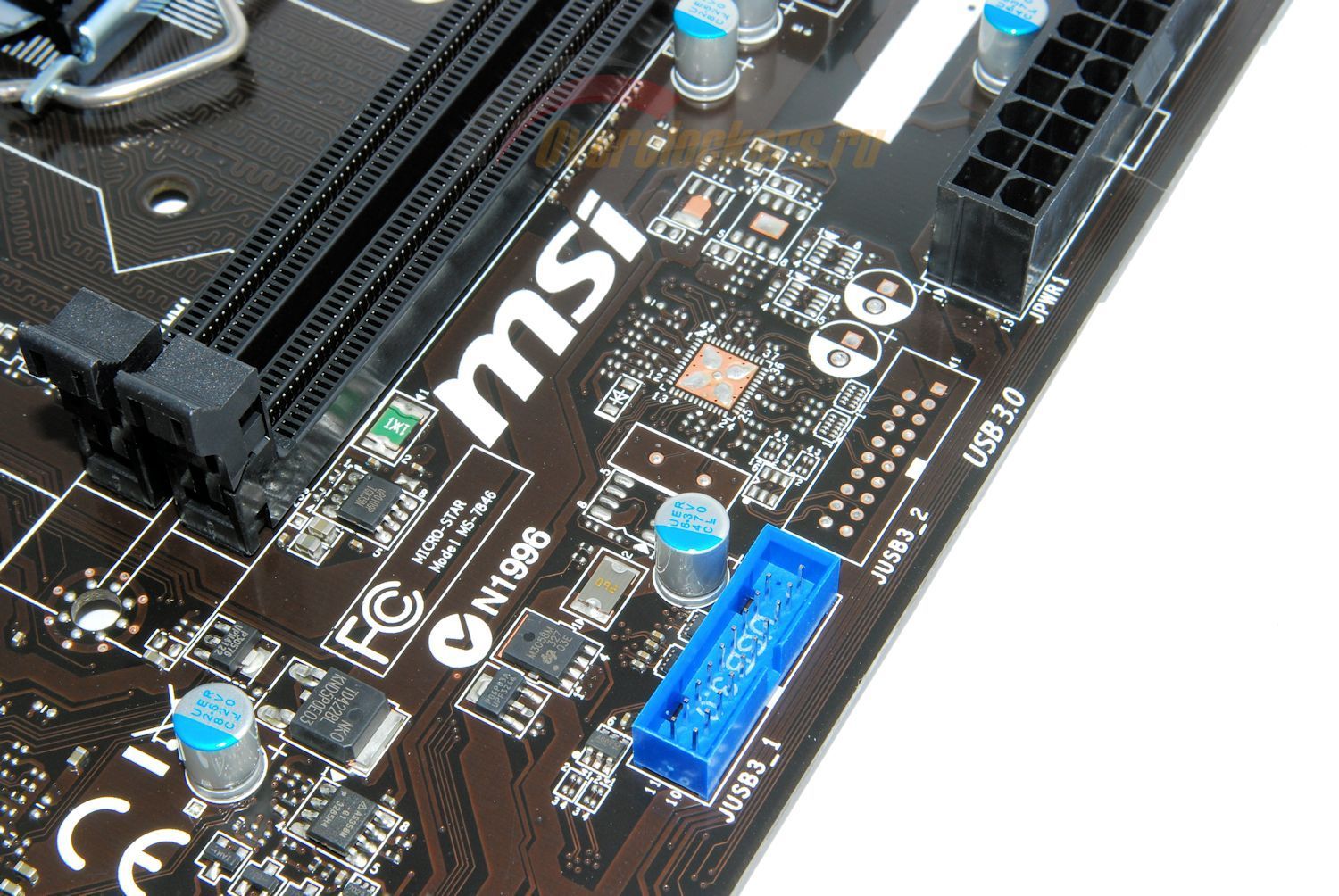

К счастью, из Intel H87 не была убрана поддержка USB 3.0 и соответствующие внутренние колодки обнаруживаются на своем привычном месте:
Примечательно, что MSI предполагала дополнительно расширить количество оных, но в итоге посадочная площадка под дополнительный контроллер осталась пустовать и на переднюю панель корпуса получится вывести только два порта USB 3.0.
Хотя не все так печально: на H87M-E35 все же есть такой контроллер, и мы увидим его, когда будем изучать заднюю интерфейсную панель данной материнской платы.
Набор системной логики Intel H87 поддерживает шесть SATA 6 Гбит/с:
И обеими рассматриваемыми платами его возможности задействуются полностью.
Подход MSI более универсален: разъемы ориентированы как перпендикулярно, так и параллельно плоскости платы.
Набор интерфейсов у обеих участниц практически идентичен:
Отличие только в одной дополнительной колодке USB 2.0/1.1 и IrDA у модели ASRock. Остальное одинаково: COM, LPT и TPM.
На левом краю платы расположились контроллеры I/O и звуковые кодеки.
ASRock H87M Pro4: Nuvoton NCT6776D и Realtek ALC892, компанию им составляет ASMedia ASM1083 – к нему мы вернемся позже.
MSI H87M-E35: Nuvoton NCT6779D и Realtek ALC887.
Гигабитные сетевые контроллеры на обеих платах помещены выше, за заднюю интерфейсную панель – это объясняется форм-фактором mATX.
На ASRock H87M Pro4 задействован считающийся более престижным контроллер Intel I217V, а вот на MSI H87M-E35 применен «обыденный» Realtek RTL8111G.
Задние интерфейсные панели обеих моделей отличаются весьма заметно.
Обратите внимание: на MSI H87M-E35 за задней интерфейсной панелью на плату установлен дополнительный контроллер Renesas D720202 с сопутствующей обвязкой. Он подключен к набору системной логики одной линией PCI-E и обеспечивает реализацию двух портов USB 3.0.
Логика причины его установки от меня просто ускользает. Зачем?
Сам по себе Intel H87 поддерживает шесть портов USB 3.0. Два мы видели в качестве внутренней колодки, еще четыре – на задней панели. И контроллер Renesas не просто так распаян – без установки драйверов не работают два верхних порта USB 3.0. В первый раз мне приходится сталкиваться с подобной загадкой.
Инженеры ASRock установили два слота PEG: верхний подключается к процессору и является PCI-Express x16 2.0/3.0, нижний – PCI-Express x4 2.0.
Два слота PCI реализованы с помощью моста PCI-e-PCI – ASMedia ASM1083.
Компания MSI подошла к вопросу совсем иначе: тут тоже есть PEG, но один, полноценный PCI-Express x16 2.0/3.0; есть и контроллер ASMedia ASM1083, но и PCI только один.
Зато установлены два PCI-E x1.
На тестируемой плате ASRock установлена съемная микросхема флеш-памяти Winbond 25Q64FVAIQ объемом 64 Мбит, поверх которой наклеена этикетка с указанием заводской версии прошивки.
Обратите внимание: материнская плата взята из розничной партии, но версия микрокода в ней инженерная – P1.20-15B.
Батарейка и перемычка для сброса настроек помещены в центр печатной платы.
При установке массивной системы охлаждения оные будут просто заблокированы.
Подобное можно было бы простить, будь вместо перемычки просто два штырька, которые можно было бы замкнуть, например, жалом отвертки. Однако инженеры ASRock решили пойти по сложному пути…
У решения MSI с этим проще. Несмотря на то, что батарейка все равно осталась в центре платы,…
… перемычку сброса настроек разработчики перенесли вниз.
И она сделана как раз в виде двух штырьков JBAT1. В кадр справа попала и микросхема флеш-памяти – MXIC 25L6473FM2I-10G объемом 64 Мбит. Микросхема несъемная, но традиционно для MSI предусмотрена колодка JSPI1, которая позволяет подключить программатор без необходимости подпаиваться к выводам микросхемы.
| Параметр | ASRock H87M Pro4 | MSI H87-E35 |
| Материнская плата |
|
|
| Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | P2.20 от 22 июля 2014 года | 17.5 от 29 июля 2014 года |
| BCLK | Параметр отсутствует | Параметр отсутствует |
| Оперативная память, МГц | Поддержка XMP DDR3-800, 1066, 1333, 1400, 1600 |
Поддержка XMP DDR3-800, 1066, 1333, 1400, 1600 |
| Множитель процессора CPU Core |
Есть, как раздельно для каждого из ядер, так и синхронно для всех, от 8 до 120 | Есть, синхронно для всех ядер, от 8 до 80 |
| Множитель процессора CPU Uncore |
Есть, от 8 до 120 | Есть (Ring Ratio), от 8 до 80 |
| Частота графического ядра | Отсутствует | Отсутствует |
| Напряжение CPU Core | Есть: - фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В - с надбавкой (offset) в большую 0.000 до 1.000 В с шагом 0.001 В |
Есть: - фиксированное (overdrive) от 0.800 до 2.100 В с шагом 0.001 В - с надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.990 В с шагом 0.001 |
| Напряжение CPU Uncore | Есть: - фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В - с надбавкой (offset) в большую 0.000 до 1.000 В с шагом 0.001 В Допускается одновременно выставить overdrive и offset |
Есть: - фиксированное (overdrive) от 0.800 до 2.100 В с шагом 0.001 В - с надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.990 В с шагом 0.001 |
| Выходное напряжение преобразователя питания процессора (VCCIN) | Есть: от 1.200 до 2.300 В с шагом 0.010 | Есть: фиксированное (overdrive) от 1.200 до 3.040 В с шагом 0.001 В |
| Напряжение графического ядра | Auto, Adaptive, Overdrive, от 0.800 до 2.000 В с шагом 0.001 В | Параметр отсутствует |
| Компенсация просадок напряжений (LoadLine Calibration) | Есть | Есть |
| Напряжение System Agent | Auto, от -1.000 до 1.000 В с шагом 0.001 В | Есть: от 0.800 до 1.400 В с шагом 0.001 В |
| Напряжение оперативной памяти | Auto, от 1.200 до 1.800 В с шагом 0.05 В | Есть, от 1.350 В до 1.500 В с шагом 0.075 В и далее до 1.800 В с шагом 0.015 В |
| Напряжение набора системной логики (чипсета) PCH 1.05 V | Auto, от 0.977 до 1.322 В с шагом 0.005 В | Есть, от 0.700 В до 1.050 В с шагом 0.050 В и далее до 1.680 В с шагом 0.010 В |
| Напряжение набора системной логики (чипсета) PCH 1.5 V | Auto, от 1.369 до 1.699 В с шагом 0.005 В | Есть, от 0.800 В до 2.130 В с шагом 0.010 В |

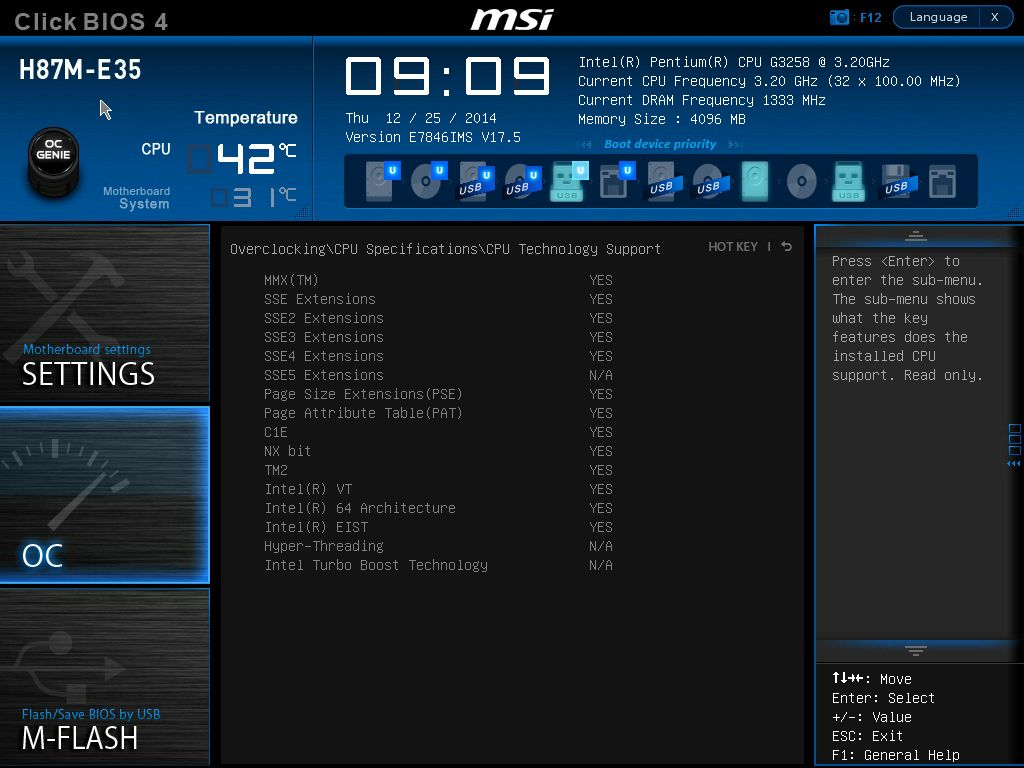

| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского | Графический, поддержка различных языков локализации, русский в том числе |
| Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя) | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) |
| Локализация интерфейса на русский язык | Есть | Есть, неполная |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено | По умолчанию отключено |
«Заводская» версия BIOS – P1.20-15B (инженерная). Произведено обновление до P2.20 (наиболее новой версии, из официально доступных на момент тестирования).
Отметим несколько моментов:
«Заводская» версия BIOS оказалась 17.0 – это самая первая официальная версия. Было произведено обновление до версии 2103 (самой новой на момент тестирования).
Используемый тестовый стенд собирался из следующих комплектующих:
К сожалению, MSI H87M-E35 ограничена в своих возможностях по регулировке напряжения процессора. Максимально доступное напряжение равно 1.4 В, чего для используемого для тестов экземпляра Pentium G3258 недостаточно, чтобы раскрыть все его возможности.
Пришлось довольствоваться более скромной частотой 4.6 ГГц. При этом плата справилась с задачей вполне успешно: критического нагрева и шумов из преобразователя питания не отмечено.
А вот ASRock H87M Pro4 и вовсе отказалась разгонять процессор. Целиком и полностью: любые попытки повысить частоту CPU больше, чем на 200-300 МГц, приводили к нестабильности в работе.
Частота процессора во избежание случайного влияния технологий энергосбережения и режима Turbo Boost на результаты производительности фиксировалась:
Для оперативной памяти за штатный режим работы выбрана эффективная частота 1333 МГц (DDR3-1333) с таймингами 9-9-9-24-74-1T.
Тесты производительности процессора и памяти

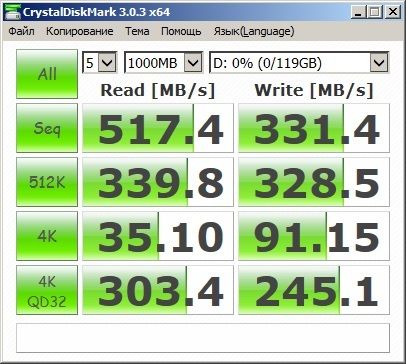

В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64.
Для тестирования интерфейса SATA был взят SanDisk X210 128 Гбайт.
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.
Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт.
Физически перед нами твердотельный накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.
В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge», разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайтами Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.
Интерфейс SATA 6 Гбит/с
Интерфейс USB 3.0
Проводилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из самых лучших технических решений пользовательского класса.
Тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем, наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа системной платы. Само тестирование будет проводиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает драйвер звукового кодека, установленного на модели.
На обеих материнских платах при тестировании RMAA традиционно отмечала недостаточность мощности выходного аудиосигнала со звукового кодека:
На всякий случай подчеркнем момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты системные платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS, нужно принудительное включение путем установки этого параметра в положение «Enabled».
Результаты теста аудиовыхода звуковой подсистемы:
Общая оценка, выставленная RightMark Audio Analyzer:
Результаты теста линейного входа звуковой подсистемы:
Мы рассмотрели две модели, находящиеся практически в одном классе. Традиционно принято считать, что решения ASRock в такой ситуации предлагают либо более низкую цену, либо расширенную функциональность. Однако на этот раз перед нами довольно спорная ситуация, и даже ценник уже не является решающим аргументом.
Тем не менее, ASRock H87M Pro4 позволяет установить большее число модулей памяти и обладает большим количеством разъемов для подключения вентиляторов (хотя расположение оных не слишком удачное). И при этом разъем дополнительного питания развернут с точки зрения эксплуатации неправильно, а разгонный потенциал и вовсе провальный. Возможно, последнее обусловлено слабым преобразователем питания процессора, который инженеры компании еще и «облегчили» буквально в последний момент, убрав часть мосфетов и оставив пустующие площадки, в результате чего срабатывает защита от перегрузки.
В остальном обе материнские платы показали себя вполне вменяемыми решениями, не преподнеся особых проблем в работе. Они могут похвастать наличием HDMI, хорошим качеством звучания звукового кодека и способны стать основой мультимедийного ПК (к чему располагает и форм-фактор mATX). При этом и простор для экспериментаторов присутствует (COM-порты, а у платы ASRock еще и колодка инфракрасного порта), и обладатели старых принтеров, подключающихся к LPT, не останутся обиженными.
В общем, две рабочих лошадки. Ну а возможность разгона на MSI H87M-E35 здесь смотрится скорее как приятный бонус.
Выражаем благодарность:
