С недавних пор производители систем охлаждения поддались общей тенденции под названием mITX. В качестве свежего примера можно привести рассмотренный неделю назад Thermalright SilverArrow ITX, пусть даже в его случае подобная приставка это скорее маркетинг, нежели реальность. Конечно, это не столь плохо, просто констатирую факт, причем приятный, ведь таких «малышей» можно даже назвать новинками. А это всегда интересно.
Хотя если вспомнить историю развития кулеров башенной конструкции, то как раз именно схожие модели с вентиляторами 80/92 мм в большинстве своем были новинками лет десять назад. Получается, что сегодня на маленькие «башни» просто ставят шильдик «for ITX», после чего они становятся специализированными решениями. Да, сила маркетинга безгранична.
Но, с другой стороны, если верить утверждению о том, что спрос рождает предложение, можно предположить, что все такие устройства рождены спросом. Возможно, так оно и есть, но чаще всего новые модели СО на поверку оказываются лишь очередными играми маркетологов, нежели реальными разработками инженеров. Разглагольствовать об этом можно бесконечно долго, но пора вернуться к теме статьи.
Мы проверим на деле два таких продукта, причем особую эпичность тестам придаст то, что это будет противостояние кулеров Noctua NH-U9S и Thermalright Macho 90, за каждым из которых скрывается именитый бренд и широкий штат разработчиков.
В самом конце 2014 года компания Thermalright официально представила систему охлаждения Macho 90.
Эту новость увидели наши читатели, и многие из них проявили интерес к тестированию данной системы охлаждения. А некоторые даже пожелали, чтобы противником новой модели стал кулер Noctua NH-U9S, собственно их желание и мой интерес совпали.
Система охлаждения Thermalright поставляется в небольшой коробке в черно-зеленой цветовой гамме, что стандартно для серии Macho.
Упаковка достаточно информативна – на ней изображен сам кулер, информация о некоторых регалиях и краткие технические характеристики. Проще говоря, предусмотрено все, чтобы понять, что нас ждет внутри.
Комплект поставки довольно обширен. К сожалению, несмотря на это, в нем теперь отсутствует «бэкплейт», шайбы для процессорного разъема LGA 2011 и фирменная наклейка.
Приведу его в виде перечня:
Перед нами первый участник обзора – Thermalright Macho 90. На данный момент он является самым маленьким представителем линейки Macho, его размеры составляют 102.0 х 102.0 х 135.0 мм, масса системы охлаждения без вентилятора равна 450 г.
Верхняя пластина радиатора выкрашена в черный матовый цвет.
В состав конструкции входят четыре U-образные тепловые трубки, которые равномерно размещены по всей площади пластин радиатора. Последний набран 27 алюминиевыми пластинами, толщина каждой равна 0.5 мм.
Стоит отметить, что ребра расположены на довольно большом расстоянии друг от друга – 2.9 мм, вдобавок в них предусмотрены специальные прорези, что в сочетании с большим межреберным расстоянием способствует улучшению конвекции. Пластины очень плотно нанизаны на тепловые трубки, следов припоя нет.
Площадь рассеивания радиатора равна 5400 см2.
Как и у старших моделей Macho, в каждой пластине присутствуют специальные прорези, о которых упоминалось выше. Кроме того, в них есть два отверстия для того, чтобы был доступ к винтам, фиксирующим прижимную пластину.
Вентилятор, идущий в комплекте, удлиняет всю конструкцию на 25 мм. При его использовании маленькая «башня» становится в длину 127 мм.
Производитель отказался от смещения радиатора относительно основания в сторону от разъемов оперативной памяти. Скорее всего, это приведет к несовместимости системы охлаждения с высокими радиаторами модулей памяти.
По бокам и с торцов в ребрах радиатора существуют углубления, подобные старшим моделям Macho.
Тепловые трубки расположены равномерно, всего их четыре, что позволяет говорить о том, что они разбиты попарно. При выходе из основания одна пара трубок уходит немного в левую сторону, а другая – в правую (при виде сбоку).
Расстояние между парами равно 17 мм, между трубками внутри пары – 7 мм.
Если смотреть на радиатор прямо по движению воздушного потока, заметно, что пары теплотрубок расположены не в ряд. Одна из них смещена немного в центр радиатора, находясь по направлению воздушного потока и способствуя лучшей отдаче тепла.
Основание Thermalright Macho 90 с завода защищено наклейкой. Кроме того, на внутренней нижней пластине находится голографический стикер.
В данном случае отражение идеальное, что является нормой для всех продуктов компании Thermalright.
«Подошва» радиатора состоит из двух медных пластин с никелированным покрытием, между которыми зажаты и спаяны четыре тепловых трубки.
Расстояние между теплотрубками в основании примерно ~2.5 мм.
Толщина основания – 10 мм, толщина каждой пластины – 5 мм. Размер основания равен 40 х 40 мм.
Тест с линейкой показывает наличие довольно сильного горба, что в свою очередь может являться причиной не самой лучшей теплопередачи.
Стоит учесть, что иногда встречаются вогнутые крышки процессоров, и тогда горб на основании будет как нельзя кстати (хотя в большинстве своем крышки CPU ровные). Причиной худшей теплопередачи является меньшая площадь соприкосновения с поверхностью теплообменника ЦП, что выливается в повышение конечной температуры.
Соответственно тест отпечатка на i7-4960X благодаря горбу получился ужасный. Тем не менее, присутствует очень хороший прижим по линии нахождения кристалла под теплораспределительной крышкой.
Рассматриваемая система охлаждения оснащена фирменным 92 мм вентилятором Thermalright TR9225BW-1. Такой же моделью комплектуется соплеменник Thermalright True Spirit 90M. Среди ее особенностей – черная рамка и белая крыльчатка, на которой расположено семь угловатых лопастей, находящихся под углом примерно 35-40 градусов.
Вентилятор снабжен ШИМ управлением, его обороты лежат в диапазоне 800-2000±10%. Подключается он через 4Pin коннектор, находящийся на конце кабеля длиной 300 мм в черной оплетке.
С обратной стороны присутствует привычная наклейка с маркировкой TR9225BW-1 и датой производства устройства, а также еще одна – на этот раз голографическая, свидетельствующая об оригинальности продукта.
Сведем технические характеристики вентилятора в таблицу.
| Характеристика | Значение |
| Маркировка | TR9225BW-1 |
| Диаметр, мм | 95 |
| Толщина, мм | 25 |
| Диаметр ротора, мм | 36 |
| Диаметр крыльчатки, мм | 85 |
| Длина провода, мм | 300 |
| Тип коннектора | 4pin |
| Скорость вращения, об/мин | 800-2000±10% |
| Воздушный поток, CFM | 39.36 |
| Уровень шума, дБА | 27 |
| Статическое давление, мм H2O | - |
| Сила тока, А | 0.15 |
| Подшипник | - |
| Срок службы, часы | - |
| Масса, г | 102 |
| Минимальное напряжение, при котором крутится, В | - |
| Минимальная скорость вращения, об/мин | - |
| Рекомендованная цена, руб. | - |
Установка вертушки крайне проста. На радиатор надеваются специальные скобы, которыми и фиксируется 92 мм модель.
К сожалению, в комплекте поставки идет лишь одна пара креплений, установка второго вентилятора без них невозможна. Хотя отверстия для скоб присутствуют с обеих сторон.
Thermalright Macho 90 позиционируется производителем как система охлаждения для компактных систем. Приведу фотографии совместимости и процесса установки на примере ASUS Maximus VII Impact (mini-ITX), позаимствованной у товарища специально для позирования перед объективом.
Само тестирование будет проводиться на платформе Intel LGA 2011. Стоит помнить, что по умолчанию Macho 90 не поддерживает данную платформу, для его установки на нее использовались болты из комплекта Macho Zero (для LGA 2011).
Процедура установки Thermalright Macho 90 несколько отличается от установки других продуктов Thermalright, все дело в отсутствии «бэкплейта» (крепежной пластины).
Весь процесс сборки крепления продемонстрирован ниже в анимированном виде (GIF). Забегая вперед, скажу, что все наглядно и понятно. А тем, у кого возникли какие-либо сложности, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта. Ниже приведен процесс для платформы LGA115X.
После того, как крепления установлены, необходимо закрепить кулер специальной прижимной пластиной. Это поможет сделать отвертка, идущая в комплекте.
Далее устанавливаем вентилятор, после чего, в принципе, система охлаждения готова к использованию.
Меньший Thermalright Macho практически ничему не будет мешать, он спокойно влезает в корпус, который вмещает СО высотой 135 мм.
Единственное, с чем могут возникнуть проблемы в плане совместимости – с модулями оперативной памяти, оснащенными высокими радиаторами. Со стандартными планками никаких проблем быть не должно.
Незадолго до анонса Thermalright Macho 90 в разделе «Новости Hardware» нашего сайта появилась новость «Три новинки от Noctua: башни, трубки и 92-мм вентиляторы».
Одна из них – Noctua NH-U9S – будет отстаивать честь австрийского производителя в схватке с меньшим Macho.
Кулер Noctua поставляется в небольшой коробке со строгим дизайном и стандартным для производителя оформлением.
На упаковке Noctua NH-U9S присутствует огромное множество информации о продукте.
В комплект поставки входит:
По сравнению с оппонентом «башня» NH-U9S получила более скромные размеры – 68.5 х 95.0 x 125.0 мм, но в ее конструкции на одну тепловую трубку больше. Да и масса больше – 525 г, отличие в 74 г.
Радиатор смещен относительно основания в сторону от слотов оперативной памяти. В его конструкции применено пять U-образных тепловых трубок.
В самой «башне» насчитывается 43 алюмелевых пластины, толщина каждой равна 0.4 мм, а расстояние между ними – 2 мм. Площадь рассеивания радиатора равна 4750 см2.
В отличие от кулера Thermalright, ребра здесь припаяны к тепловым трубкам.
На верхней пластине виднеется логотип компании. В ребрах предусмотрено отверстие, которое позволяет открутить винт, фиксирующий прижимную пластину. К слову, последняя предустановлена с завода.
Вентилятор крепится к радиатору скобами за выступы в ребрах.
На торцах присутствуют выступы для креплений, которые фиксируют вентиляторы. На одной из сторон есть незначительное углубление, а на другой оно довольно сильное – благодаря этому обеспечивается возможность добраться к винту, закрепляющему радиатор.
Пять U-образных тепловых трубок расположены в три линии (в шахматном порядке) в ребрах радиатора.
Первые три при выходе из основания сразу устремляются в пластины, а две последние выходят под небольшим наклоном и расположены немного поодаль, что объясняется тем, что «башня» немного смещена относительно основания в сторону.
Несмотря на то, что «подошва» кулера гладкая и с хорошей полировкой, отражение в ней нечеткое.
Основание состоит из двух пластин, между которыми зажаты и пропаяны тепловые трубки, но следов пайки из-за большой нижней поверхности не увидеть.
На «подошве» радиатора есть выступ, его размеры – 40 х 38 мм, толщина самой пластины основания равна 5 мм.
Тест с линейкой показывает, что основание неровное. Причем на одном из снимков видно, что оно вогнутое, а это намного хуже горбатого основания.
В тесте отпечатка следы плохого контакта едва заметны, поскольку полость заполнила термопаста.
Но, как впоследствии выяснилось, такая вогнутость плачевно отразилась на показателях Noctua NH-U9S.
Маленькая «башня» комплектуется весьма недешевым 92 мм вентилятором Noctua NF-A9 PWM. Он получил коричневую крыльчатку с семью лопастями, заключенную в светлую рамку с антивибрационными резинками по углам.
Семь лопатообразных лопастей отличились не только закругленными гранями, но и тремя насечками на каждой. Сами лопасти расположены на крыльчатке под довольно агрессивным углом в 40 градусов.
Поскольку Noctua NF-A9 PWM является моделью премиум-класса австрийского производителя, то она наделена множеством технологий, улучшающих ее работу. В их числе:
С обратной стороны вертушки присутствует наклейка с наименованием модели и краткими спецификациями устройства.
| Характеристика | Значение |
| Маркировка | NF-A9 PWM |
| Диаметр, мм | 95 |
| Толщина, мм | 25 |
| Диаметр ротора, мм | 31 |
| Диаметр крыльчатки, мм | 86 |
| Длина провода, мм | 300 |
| Тип коннектора | 4pin |
| Скорость вращения, об/мин | 400-2000±10% |
| Воздушный поток, CFM | 46.5 |
| Уровень шума, дБА | 22.8 |
| Статическое давление, мм H2O | - |
| Сила тока, А | - |
| Подшипник | SSO2 |
| Срок службы, часы | - |
| Масса, г | 94 |
| Минимальное напряжение, при котором крутится, В | - |
| Минимальная скорость вращения, об/мин | - |
| Рекомендованная цена, руб. | - |
Как и в предыдущем случае, процесс сборки крепления для LGA115X продемонстрирован ниже в анимированном виде (GIF). Все наглядно и понятно, ну а тем, у кого возникли какие-либо сложности, можно обратиться к инструкции, идущей в комплекте, либо скачать ее с сайта компании-производителя.
Система охлаждения Noctua куда компактнее, нежели противник, и занимает намного меньше места.
В отличие от Thermalright Macho 90, у Noctua NH-U9S не возникнет каких-либо проблем с высокими радиаторами модулей памяти.

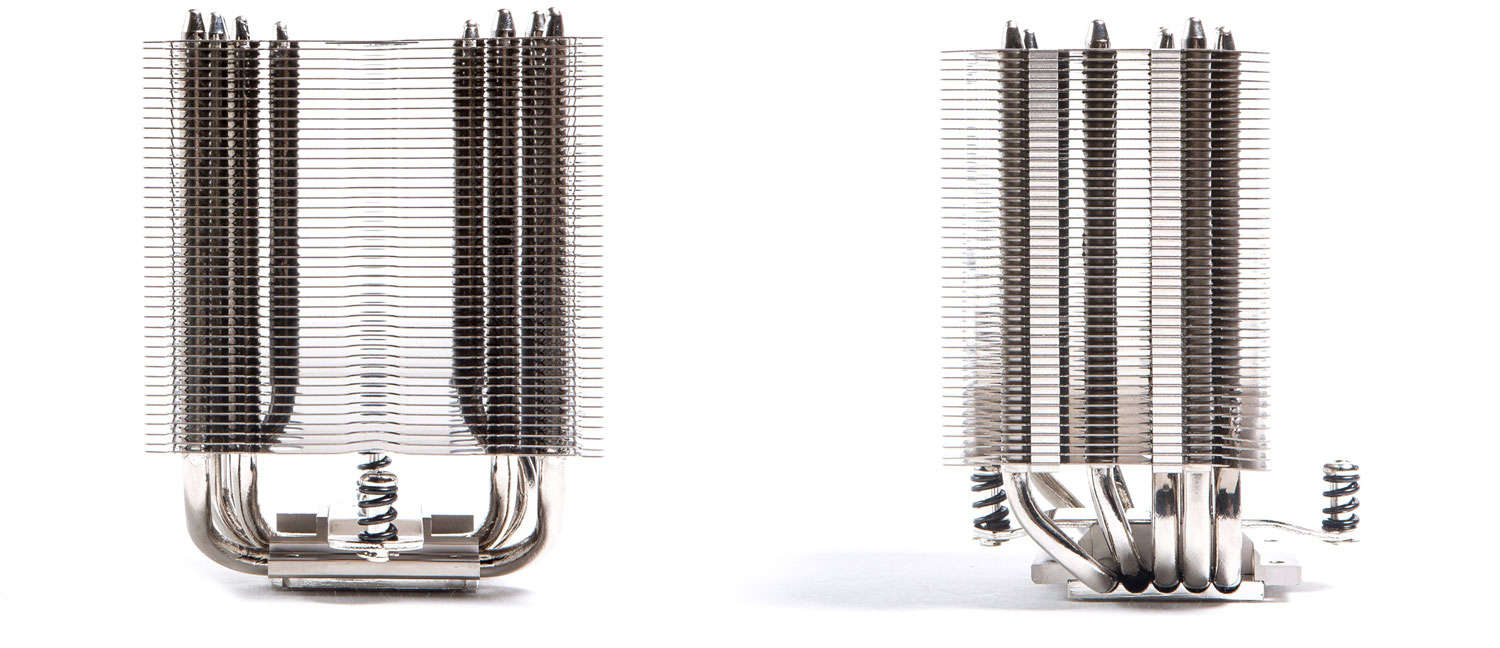

Настало время сравнить технические характеристики систем охлаждения Noctua и Thermalright, а также сопоставить их наглядно.
Их основное различие кроется в размерах, Thermalright Macho 90 на целых 10 мм выше «австрийца».
Заметно отличается и длина, где впереди вновь продукт Thermalright.
Что ж, Noctua NH-U9S сегодня является самым компактным односекционным кулером башенной конструкции.
Таблица технических характеристик
| Параметры/Модель | Thermalright Macho 90 |
Noctua NH-U9S |
| Габариты радиатора (ДхШхВ), мм | 102.0 х 102.0 х 135.0 | 68.5 х 95.0 х 125.0 |
| Габариты радиатора с вентилятором (ДхШхВ), мм | 127.0 х 102.0 х 135.0 | 93.5 х 95.0 х 125.0 |
| Масса радиатора, г | 450 | 524 |
| Масса радиатора с вентилятором, г | 552 | 618 |
| Площадь рассеивания см2 | ~5400 | ~4750 |
| Типоразмер вентиляторов, мм | 92 | 92 |
| Тип конструкции | Башня | Башня |
| Количество секций, шт. | 1 | 1 |
| Ребра | Алюминий | Алюминий |
| Количество ребер | 27 | 43 |
| Расстояние между ребрами, мм | 2.9 | 2.0 |
| Толщина ребра, мм | 0.3 | 0.4 |
| Тепловые трубки | Никелированная медь (серебро) |
Никелированная медь (серебро) |
| Диаметр тепловых трубок, мм | 6 | 4 |
| Количество тепловых трубок | 4 | 5 |
| Основание | C1100 Чистая медь с никелевым покрытием |
C1100 Чистая медь с никелевым покрытием |
| Размер основания (ДхШхВ), мм | 40 x 40 x 10 | 40 x 38 x 5 |
| Конструкция основания | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки, ТТ находятся друг от друга на расстоянии ~2 мм | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки, ТТ находятся друг от друга на расстоянии ~1 мм |
| Совместимость | Intel LGA 115X, 1366 AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011/2011-3 AMD Socket AM3, FM2 |
| Стоимость (Amazon), $ | - | $59.99 |
| Рекомендованная цена, $ | 32,76 | 60 |
Несмотря на то, что системы охлаждения компактны и рассчитаны под один типоразмер вентиляторов, их характеристики очень сильно отличаются. А самое главное – разница в рекомендованной цене, Thermalright Macho 90 стоит в два раза дешевле Noctua NH-U9S.
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX760 мощностью 760 Ватт с сертификатом качества 80Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 450 Ватт. В процессе тестирования вентилятор Corsair AX760 оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО:
Нагрев процессора происходил при помощи программы LinX 0.6.5 с объемом задачи 16 330 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу:
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг температуры CPU | RealTemp GT 3.70 |
| Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU | CPUID HWMonitor 1.25; CPU-Z v1.71.0 |
Исследование возможностей систем охлаждения проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~60%.
Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 20 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
Для управления оборотами вентиляторов использовался контроллер Lamptron FC5 V3, регулировка уровня тока на канал от 0-12 В, ограничение мощности на канал 30 Вт. Для управления вентиляторами с функцией PWM и мониторинга энергопотребления был взят реобас Zalman ZM-MFC3.
Уровень потребляемого электричества
Для разминки приведу замеры энергопотребления системы от розетки до блока питания, которые снимались при помощи контроллера Zalman ZM-MFC3. Максимальные значения были получены при нагрузке процессора программой LinX 0.6.5.
Уровень энергопотребления системы, ВтНиже приведены результаты тестирования шумовых характеристик на открытом стенде. Тестирование радиаторов проходило с одним вентилятором.
Уровень шума, дБРезультаты тестирования Intel Core i7-4960X (4.0 ГГц, 1.17 В, Hyper Threading – on) на открытом стенде
Температура процессора в простое колебалась от 36 до 40 градусов. Можно отметить низкие температуры i7-4960X (в отличие от CPU в исполнении LGA 115Х, у которых под крышкой скрывается термоинтерфейс типа «жевательная резинка»).
Температура, °CПолученные результаты лично для меня оказались крайне неожиданными. По этой причине тестирование проводилось несколько раз, но итоговые значения не менялись. Как следствие, по температурным показателям и уровню звукового давления первое место достается Thermalright Macho 90. Тем не менее, подведение итогов начнем с аутсайдера.
Попавший ко мне образец Noctua NH-U9S отличился вогнутым основанием, и именно это помешало ему показать достойные результаты. Конечно, он справился с охлаждением i7-4960X, что очень хорошо для такого крохи, но если бы не кривизна «подошвы», показатели были бы лучше. Говоря прямо, ожидалось, что у австрийцев с контролем качества все намного лучше, и такое основание, как у тестового экземпляра Noctua, для меня стало шоком. Такая реальность немного настораживает, и перед покупкой данной системы охлаждения рекомендуется быть внимательнее. Особенно с учетом того факта, что, судя по отзывам, можно встретить кулер как с горбом, так и с впадиной.
Вторым разочаровавшим меня моментом стала совместная работа вентилятора Noctua NF-A9 PWM с радиатором, у которого сравнительно маленькое межреберное расстояние. Ведь наличие дополнительного шума от воздушного потока, проходящего через ребра, может не устроить любителей тишины. Хотя в закрытом корпусе никаких претензий не возникает вплоть до 1300 об/мин.
С другой стороны, по сравнению со своим оппонентом модель Noctua NH-U9S выигрывает за счет меньших размеров, лучшей совместимости, добротного комплекта поставки и возможности беспроблемной установки второго вентилятора. Уровень качества материалов у обоих кулеров находится примерно на одном уровне, а вот рекомендованная стоимость «австрийца» в два раза выше, нежели у Thermalright Macho 90.
Теперь что касается лидера. Перед нами именно тот случай, когда горбатое основание пошло на пользу продукту Thermalright. Правда, значение такой победы сомнительно – «горбатый выиграл у вогнутого», смех, да и только. За что действительно стоит порадоваться, так это за тихую работу. Thermalright Macho 90 получил настолько неприлично большое межреберное расстояние, что воздушный поток проходит через него без каких-либо препятствий и дополнительных завихрений.
Но в отличие от СО Noctua, меньший Macho немного больше в размерах, несовместим с высокими радиаторами модулей оперативной памяти и оснащен лишь одной парой скоб для вентилятора. За исключением последнего, к комплекту поставки придраться сложно, а низкая рекомендованная стоимость может компенсировать остальное.
Итак, оба кулера заработали себе билеты в статью о выравнивании и полировке основания радиатора. Думаю, скоро вы вновь увидите их очную ставку, и тогда мы точно узнаем, кто из них сильнее. А пока что победа остается за Thermalright Macho 90.
