Лаборатория продолжает знакомить своих читателей с модельным рядом материнских плат LGA 1150 на базе набора системной логики Intel Z97.
В данном обзоре будет рассмотрена необычная модель, выпускаемая ограниченной серией – ASUS Sabertooth Z97 Mark S. Это старшая представительница линейки системных плат повышенной надежности The Ultimate Force, от предыдущего «топа» в виде Mark 1 отличительной чертой является снежно-белое цветовое исполнение.
Средняя стоимость ASUS Sabertooth Z97 Mark S на момент тестирования находится на отметке ~17 000 рублей.
Материнская плата поставляется в картонной коробке средних размеров. Оформление упаковки по сравнению с другими решениями линейки TUF претерпело изменения – если раньше использовалась стилизация под шлифованный металл, то теперь преобладают светлые тона и военная тематика.
Новым цветовым оформлением производитель уже заранее подчеркивает тот факт, что обновленная версия получила нестандартную раскраску.
Куда более информативна обратная сторона коробки:
Здесь приведено изображение продукта, а также перечислены его основные технические характеристики. Описаны и особенности платы, относящиеся к TUF-функциональности: рассказывается об установленных температурных датчиках, о наличии кожухов, защищающих плату от механических повреждений, и о системе защиты от пыли.
При открытии упаковки взгляду предстает непосредственно материнская плата, размещенная в отдельной картонной коробке с прозрачной крышкой:
В крышке присутствует углубление, в котором помещена часть комплекта поставки. Здесь собраны все основные компоненты, раскрывающие TUF-составляющую модели:
Приведу их в виде перечня:
Комплект поставки определенно радует, особенно в плане наличия термопар. Аналогичный набор можно обнаружить и у платы-близнеца, Sabertooth Z97 Mark 1, с той лишь разницей, что заглушки для слотов расширения и модулей оперативной памяти здесь покрашены в другой цвет.
Оставшаяся часть комплектации расположена на дне коробки.
В том числе:
Было бы неплохо увидеть в комплекте большее число кабелей SATA, в остальном придраться не к чему.
ASUS Sabertooth Z97 Mark S выполнена в размерах форм-фактора АТХ – 305 х 244 мм.
Что касается дизайна PCB, расположения интерфейсов и слотов расширения – очевидно, что перед нами Sabertooth Z97 Mark 1, отличие лишь в том, что новая модель получила другие цвета. Защитный кожух покрашен в камуфляж светлых тонов, а сама плата выполнена в белом цвете.
На первый взгляд, изменение незначительное, однако смотрится продукт уже совсем по-другому, что вполне можно использовать в различных моддинг-проектах. Дополнительно в этом ключе отмечу, что, несмотря на использование такой цветовой гаммы, материнская плата не «бликовала» при фотографировании, что было неожиданно.
Как и у Mark 1, версия Mark S сохранила кожух с обратной стороны печатной платы:
Данный кожух полностью металлический и участвует в отводе тепла от части транзисторов преобразователя питания ЦП. И поскольку новинка плотно зафиксирована между двумя кожухами, то у нее очень хорошая прочность «на изгиб».
Из-за наличия защитного кожуха вокруг процессорного разъема весьма тесно:
Конечно, пространства достаточно, чтобы сюда мог быть установлен любой суперкулер, однако в процессе установки могут возникнуть трудности.
Что касается удаленности процессорного разъема от верхнего графического порта, то он находится на достаточном расстоянии, и крупные системы охлаждения пересекаться с видеокартой не будут. Приведу результат «примерки» Silver Arrow SB-E Extreme:
Как можно видеть, свободного места тут с большим запасом.
Единственное, что может стать причиной проблем в некоторых конфигурациях – близость к процессорному разъему конденсаторов преобразователя питания, что может помешать установке крупных водоблоков. Как в случае с моим стендовым Watercool Heatkiller 3.0:
Однако при проведении данного теста в компании ASUS разрешили «примять» эти конденсаторы водоблоком, так что проверять возможности платы будем с жидкостным охлаждением.
Пожалуй, для дальнейшего знакомства с Sabertooth Z97 Mark S пора снять с нее защитные кожухи. Перед тем, как откручивать все винты с обратной стороны платы, лучше заранее открутить те, которые фиксируют кожухи с лицевой стороны.

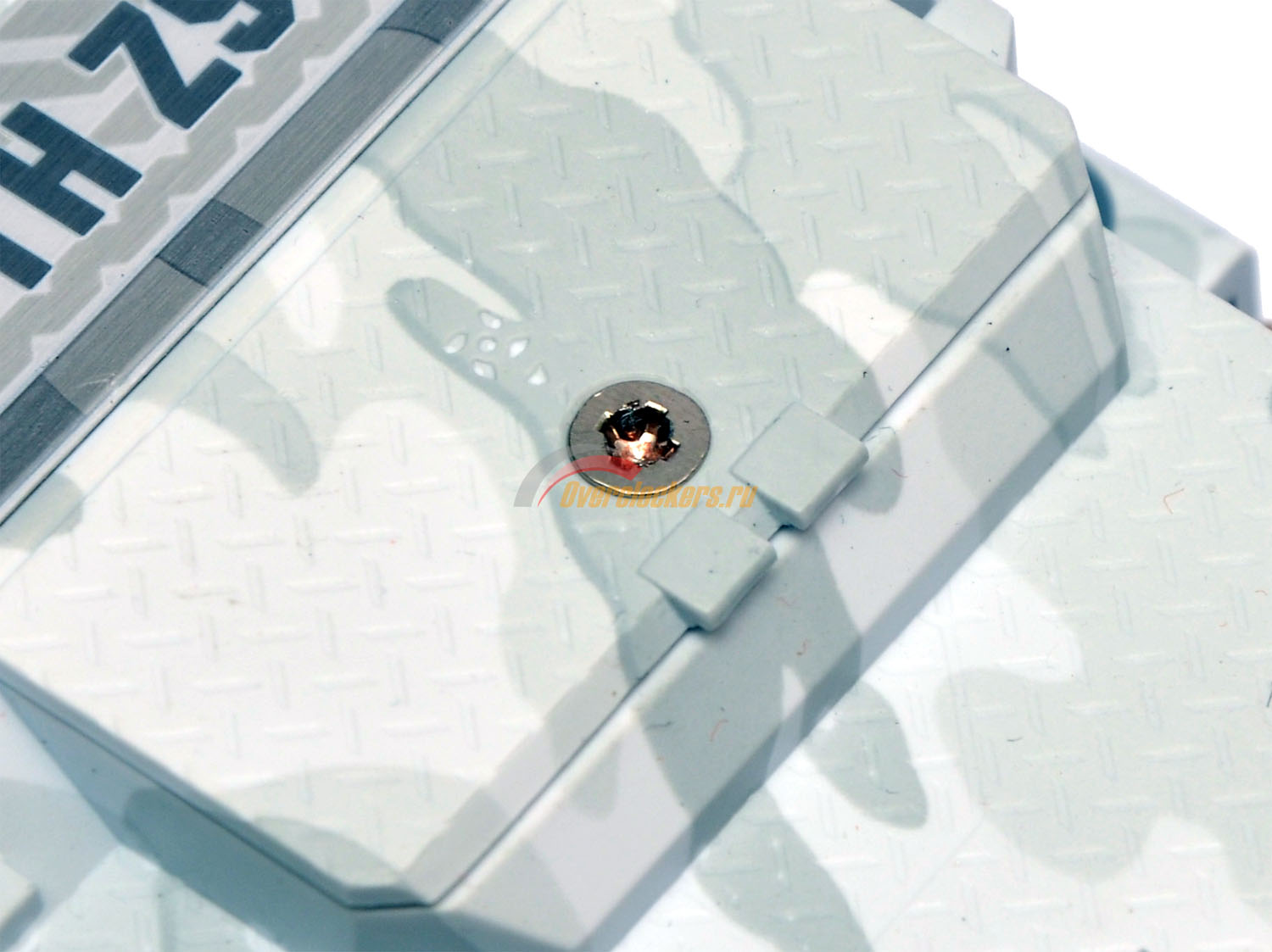

В первую очередь снимаются две заглушки, предназначенные для установки вентиляторов:
Затем под каждой заглушкой откручивается еще по одному винту:
После того, как они извлечены, можно приняться за обратную сторону платы.
После откручивания всех винтов с обратной стороны «бутерброд» можно разобрать, и взгляду предстает уже «голая» материнская плата:
Подтвердилось предположение, что перед нами перекрашенная Mark 1. На мой взгляд, это даже хорошо: зачем городить какой-то другой дизайн, когда уже есть готовый, и в нем практически отсутствуют слабые места?
Проще говоря, рецепт прост – взять хорошую проверенную временем системную плату и перекрасить ее в новый цвет, чем можно удовлетворить ценителей красоты. Как говорится, от добра добра не ищут.
С обратной стороны платы при снятом кожухе ничего интересного нет, разве что можно отметить наличие шести транзисторов преобразователя питания процессора и использование винтового крепления для всех радиаторов штатной системы охлаждения.
Под память DDR3 распаяно четыре слота, которые оборудованы защелками только сверху:
Поскольку графический порт удален на достаточное расстояние от слотов оперативной памяти, использование защелок только с одной стороны выглядит неоправданным решением, ухудшающим фиксацию модулей.
Производителем заявлены режимы работы DDR3 1333 / 1600 / 1866. В отличие от материнских плат ASUS других серий, с продуктами TUF в списке характеристик производитель не хвастается высокочастотными режимами разгона памяти, хотя по поведению в разгоне и по перечню настроек в UEFI какой-либо разницы нет. Так, присутствуют все множители, доступные другим моделям, то есть режимы 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 и 3400 МГц.
Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей объемом 8 Гбайт. Для активации режима Dual Channel необходимо устанавливать планки памяти в слоты одинакового цвета, то есть либо в 1/3, либо в 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать разъемы 2/4. При использовании одного модуля его лучше установить во второй слот.
Рядом со слотами оперативной памяти находится кнопка «MemOK!»:
В некоторых случаях ее нажатие может помочь с исправлением проблем совместимости памяти и материнской платы.
Конфигурация слотов расширения:
Разъемы сверху вниз:
Данная конфигурация на платах Sabertooth не меняется уже сравнительно давно: в сумме задействовано шесть слотов, расположенных на пространстве семи (семь – максимальное число для форм-фактора АТХ). Пустое пространство находится под верхним графическим разъемом (PCI-E X16).
В целом, конфигурация слотов расширения грамотная, графические разъемы разнесены на достаточное расстояние, а над первым графическим портом находится PCI-E X1, который будет свободен независимо от конфигурации использованных видеокарт. Вдобавок такое решение позволяет оставить больше места для системы охлаждения процессора.
Нехватка ресурсов набора системной логики стоит весьма остро, для расширения возможностей материнской платы применен дополнительный контроллер – это ASMedia ASM1184e:
Он позволяет использовать четыре линии PCI-Express, в то время как сам довольствуется ресурсами одной линии.
ASUS Sabertooth Z97 Mark S поддерживает SLI и CrossFireX по формуле PCI-E 8+8 3.0. Для деления шестнадцати линий PCI-E, идущих от процессора, между двумя графическими слотами расположены четыре микросхемы-свитча ASMedia ASM1480:
Возможные режимы работы слотов – 16/0 и 8/8.
Помимо запечатленных на фотографиях микросхем, по плате дополнительно разбросано три микросхемы-свитча ASMedia ASM1440, которые отвечают за разделение ресурсов набора системной логики: нижний полноразмерный порт может работать в режиме Х4, вследствие чего будет недоступен дополнительный USB 3.0 контроллер и нижний PCI-E X1, либо нижний полноразмерный порт может работать в режиме Х1, тогда дополнительные USB 3.0 и X1 слот будут работать.
Недалеко от нижнего правого угла на плате разместились порты SATA и колодка для подключения двух портов USB 3.0:
Здесь присутствует шесть портов SATA 6 Гбит/с, два из которых совмещены с интерфейсом SATA Express. Что интересно, механическую совместимость с интерфейсом SATA Express получили не два, а четыре разъема SATA, однако работоспособны в данном режиме лишь порты снизу. Как порты SATA из этой группы, так и колодка USB 3.0 берут свое начало от чипсета Intel Z97.
Вторая группа портов находится у нижнего края системной платы:
В то время как порты USB работают от Intel Z97, два дополнительных порта SATA 6 Гбит/с с набором системной логики не связаны. Они берут свое начало от контроллера ASMedia ASM1061:
Что касается портов USB 3.0, то на платах TUF используется в целом непривычная конфигурация, когда из восьми USB 3.0 четыре реализованы в виде колодок, а четыре в виде портов на интерфейсной панели (чаще при восьми портах можно встретить конфигурацию 2+6).
Непривычно и то, что обе колодки для подключения корпусных портов берут свое начало от набора системной логики, а через дополнительный контроллер реализовано два дополнительных порта интерфейсной панели. В качестве такового применен ASMedia ASM1042AE:
Звуковой тракт размещен в левом нижнем углу материнской платы:
Здесь используется контроллер Realtek ALC1150, а также микросхема усилителя для наушников Texas Instruments R4580I.
Сетевых контроллеров в данном случае сразу два. В качестве основного используется Intel I218-V:
В качестве дополнительного контроллера – Realtek 8111GR:
В качестве Multi-IO применена микросхема Nuvoton NCT6791D.
На задней панели ASUS Sabertooth Z97 Mark S расположены:
Конфигурация интерфейсной панели неплохая. Можно было бы придраться к пустому пространству в левой части, но так задумано специально. В этом месте реализована система вентиляции, для чего предусмотрена дополнительная перфорация.
Фотография ASUS Sabertooth Z97 Mark S, позволяющая оценить высоту компонентов:
Фотография платы без кожуха:
Расположение элементов.
Система охлаждения состоит из трех радиаторов, два из которых соединены тепловой трубкой. Эта пара отводит тепло от преобразователя питания процессора, третий теплорассеиватель ответственен за охлаждение набора системной логики Intel Z97.
Радиаторы такие же, как и у Mark 1 (то есть, практически такие же, как у Sabertooth Z77 и у Sabertooth Z87):
По сравнению с моделями ASUS других линеек в том же ценовом диапазоне радиаторы явно меньшего размера, однако в случае с TUF-платами они не выполняют декоративных функций, и площадь оребрения сопоставима.
Как показывают многочисленные стресс-тесты продуктов предыдущих поколений, к эффективности таких радиаторов претензий нет, со своей задачей они справляются. Соответственно, и от Mark S приходится ожидать хорошей устойчивости к нагрузкам.
В данном случае используется термопрокладка средней толщины. Ее контакт с силовыми элементами преобразователя питания хороший и равномерный по всей площади прилегания.
Что касается радиатора набора системной логики, то на платах Sabertooth он едва ли не самый крупный и эффективный среди продукции ASUS:
С учетом низкого тепловыделения чипсета можно надеяться на очень комфортный температурный режим.
Используемый термоинтерфейс по консистенции напоминает высохшую жевательную резинку. Отчищается он с трудом.
Помимо радиаторов, в системе охлаждения платы участвуют два больших кожуха. Первый размещается с лицевой стороны платы:
Он скорее мешает охлаждению элементов, ибо ухудшает доступ воздуха к радиаторам преобразователя питания. Однако в комплекте поставки платы для установки на него предлагаются два дополнительных вентилятора, которые могут полностью решить возможные проблемы с перегревом. С другой стороны, и при наличии кожуха, и при отсутствии вентиляторов или обдува мне еще не удалось «вскипятить» хоть одну модель Sabertooth, несмотря на использование с процессорами жидкостного охлаждения.
Второй кожух размещается с обратной стороны платы:
Он выполнен из металла и контактирует с частью транзисторов преобразователя питания процессора. Используется такая же термопрокладка, как и у радиаторов преобразователя питания. К качеству контакта между ней и силовыми элементами претензий нет.
Преобразователь питания процессора выполнен по восьмифазной схеме:
Контроллер промаркирован как DIGI+ ASP1252, в качестве драйверов используется восемь микросхем International Rectifier IR3535. В качестве транзисторов применены по два NXP 4030DLA и одному 6030DLB на каждую фазу, при этом часть транзисторов (шесть 4030DLA) расположена с обратной стороны материнской платы.
Преобразователь питания памяти двухфазный:
Контроллер промаркирован как DIGI+ ASP1103, в качестве транзисторов установлено по два NXP 6030DLB на каждую фазу.
| Поддерживаемые процессоры | Intel Socket 1150 for the 5th/New 4th/4th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 |
| Системная шина, частота | DMI 2.0 |
| Системная логика | Intel Z97 |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066, 1333, 1600, 1866 МГц |
| Слоты расширения | 1x PCIe 3.0 x16 1x PCIe 3.0 x8 1x PCe 2.0 x4 3x PCIe 2.0 x1 |
| Поддержка Multi-GPU | SLI и CrossFireX в конфигурациях с двумя графическими адаптерами (по схеме PCI-E 8+8 3.0) |
| Поддержка SATA/RAID | Intel Z97: 6 x SATA 6 Гбит/с (включая один SATA Express) RAID 0, RAID 1, RAID 10, RAID 5 ASMedia ASM1061: 2x SATA 6 Гбит/с |
| Поддержка eSATA | Нет |
| Сеть | Intel I218V Realtek 8111GR Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance |
| Аудио | Realtek ALC1150 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in) Audio Feature: - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Unique de-pop circuit: Reduces start-up popping noise to audio outputs |
| USB 2.0 | Intel Z97 8 x USB 2.0 |
| USB 3.0 | Intel Z97: 6 x USB 3.0 (4 порта на материнской плате и 2 на I/O панели) ASMedia ASM1042AE: 2 x USB 3.0 (2 порта на I/O панели) |
| IEEE-1394 | Нет |
| Системный мониторинг | Nuvoton NCT6791D |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы задней панели | 4 x USB 2.0 4 x USB 3.0 Кнопка «USB BIOS Flashback» 1 x HDMI 1 x DisplayPort 2 x LAN 1 x Оптический выход S/PDIF 5 x аудио входов/выходов 3.5 мм mini-jack |
| Фирменные технологии | TUF Features: TUF ENGINE! Power Design: - 8 +2 Digital Phase Power Design - TUF Components (New Alloy Choke, Ti-Cap. & MOSFET; certified by military-standard) - ASUS DIGI+ Power Control Utility Ultimate COOL! Thermal Solution: - TUF Thermal Armor with Flow Valve - TUF Thermal Radar 2 with Thermistors - TUF ICe Safe & Stable! Guardian Angel: - Dust Defenders - TUF Fortifier - TUF ESD Guards ASUS Exclusive Features: - Remote GO! - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - Front Panel USB 3.0 Support - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker - Turbo LAN Interactive HomeCloud - Media Streamer ASUS EZ DIY: - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - ASUS UEFI BIOS EZ Mode - Multi-language BIOS - Push Notice - Media Streamer ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Cable - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector |
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
Структура UEFI меню материнских плат ASUS унифицирована и подробно рассматривалась в обзоре Z97-A.
По сравнению с ASUS Z97-A у Sabertooth Z97 Mark S среди настроек разгона можно выделить только одно отличие – большее количество настроек в меню «External DIGI+ Power Control»:
В частности, здесь добавлены настройки по управлению преобразователем питания памяти.
В остальном перечень настроек разгона у материнских плат совпадает, включая перечень доступных для изменения таймингов, напряжений и диапазон их регулировки.
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления оборотами вентиляторов.
Расположение разъемов для подключения вертушек на ASUS Sabertooth Z97 Mark S:
Всего у материнской платы девять разъемов, но три из них предназначены для подключения штатной системы охлаждения. Да, вентиляторов в комплекте поставки только два, а разъема для них три – дополнительный разъем сделан для лучшей совместимости при замене одного из штатных пропеллеров.
Итого, в распоряжении пользователя оказываются шесть разъемов. Все они полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Что касается расположения разъемов, то претензий нет, все они сконцентрированы у краев платы, и доступ к ним сохранится и в собранной системе.
Настройки по управлению скоростью вращения крыльчаток содержатся в разделе UEFI Monitor:
Управление разъемами CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-4 доступна раздельная регулировка.
Для автоматической регулировки оборотов доступны профили Standard, Silent, Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode. Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode.
Настройки управления ASST_FAN слегка проще: «Duty Cycle» задается в диапазоне 60-100%, температуры – в диапазоне 40-75 градусов. При этом между настройками минимальной и максимальной скорости нет промежуточных. Зато присутствуют дополнительные настройки, позволяющие не выключать ASST_FAN разъемы в течение 1-10 минут после отключения системы.
Интересной функцией у Chassis и ASST Fan является возможность «привязки» управления оборотами вентилятора не к температуре процессора, а к одному из многих доступных температурных датчиков. В отличие от обычных плат ASUS, на Sabertooth этих датчиков действительно много:
Причем три относятся к разъемам для подключения термопар, которые входят в комплект поставки платы.
Показания датчиков можно посмотреть либо в программном обеспечении Thermal Radar, либо в отдельной вкладке UEFI:
Как и у других Z97-плат ASUS, на Sabertooth Z97 Mark S функциональность меню дополнительно расширена опцией «Qfan Tuning»:
Работа данной опции схожа с программным обеспечением FAN Xpert: материнская плата тестирует возможности вентиляторов, в частности скорость остановки и необходимое для старта устройства напряжение, после чего система «подгоняет» настройки уже под конкретные модели.
Проведенное тестирование какой-либо неожиданности не принесло, все разъемы способны «тормозить» вентиляторы (Scythe Ultra Kaze 2000 и Zalman ZP1225ALM) вплоть до 600-700 об/мин.
Говоря начистоту, в плане возможностей по управлению вентиляторами платам Sabertooth равных нет: в любом из разъемов можно управлять как 3-pin, так и 4-pin моделями в широких пределах. CHA_FAN можно полностью останавливать до достижения целевой температуры, скорость вращения CHA_FAN можно привязать к одному из температурных датчиков, в том числе к показаниям штатных термопар.
Можно отметить удобное управление вентиляторами в программном обеспечении Thermal Radar 2, но оно по сравнению с Sabertooth Z87 изменений не претерпело, так что лишний раз повторяться с рассмотрением меню не стану.
Тестирование ASUS Sabertooth Z97 Mark S проводилось на следующей конфигурации:
В отличие от решений на базе LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

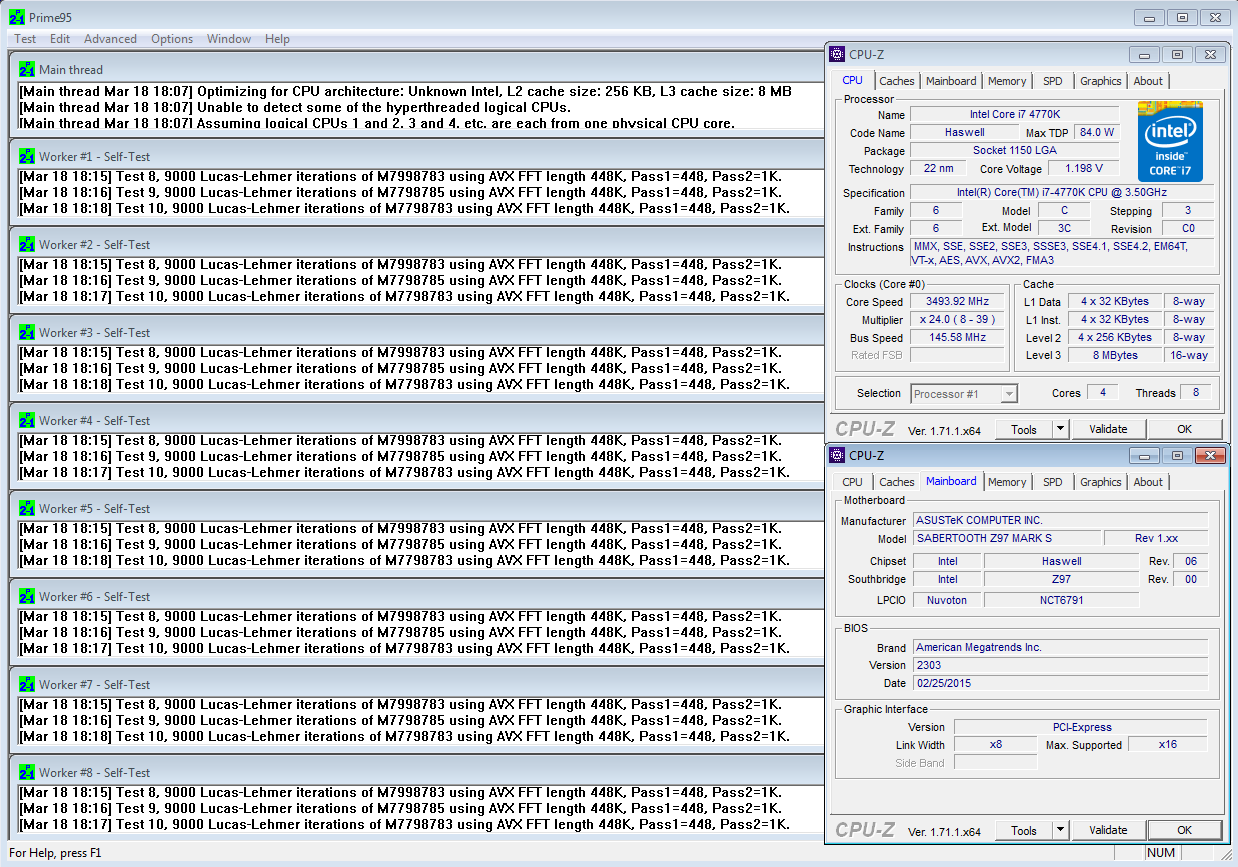

При использовании CPU Strap 100 МГц ASUS Sabertooth Z97 Mark S смогла разогнать процессор до 107.1 МГц:
Примерно такой же результат показывает и большинство других плат ASUS LGA 1150 без настроек Source Clock Tuner.
При использовании CPU Strap 125 МГц материнская плата разогнала ЦП до 145.58 МГц:
Результат хороший, среди множества протестированных моделей LGA 1150 он находится в верхней части списка.

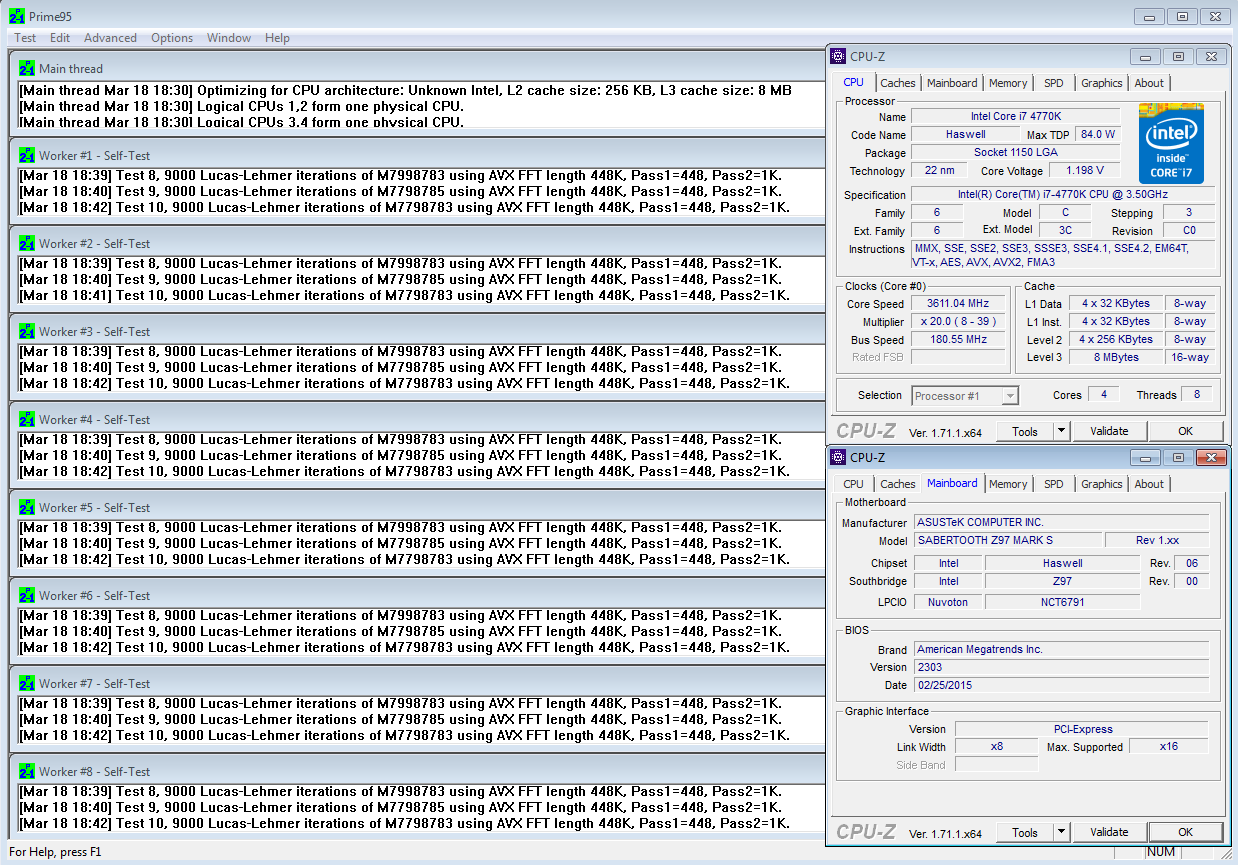

При использовании CPU Strap 167 МГц итоговый результат составил 180.55 МГц:
Показатель средний.
В целом по поведению можно отметить сходство с версией Mark 1, каких-либо сюрпризов «белоснежный» вариант не преподнес, при переразгоне он адекватно сбрасывал настройки на штатные.
Замер напряжения питания памяти:
| Установлено в UEFI, В |
Напряжение в простое, В |
Напряжение под нагрузкой, В |
| 1.5 | 1.508 | 1.512 |
| 1.65 | 1.657 | 1.662 |
| 1.8 | 1.807 | 1.811 |
Замеры проводились при помощи мультиметра Mastech MY64. Рассматриваемая материнская плата показала склонность к небольшому завышению напряжения питания памяти.

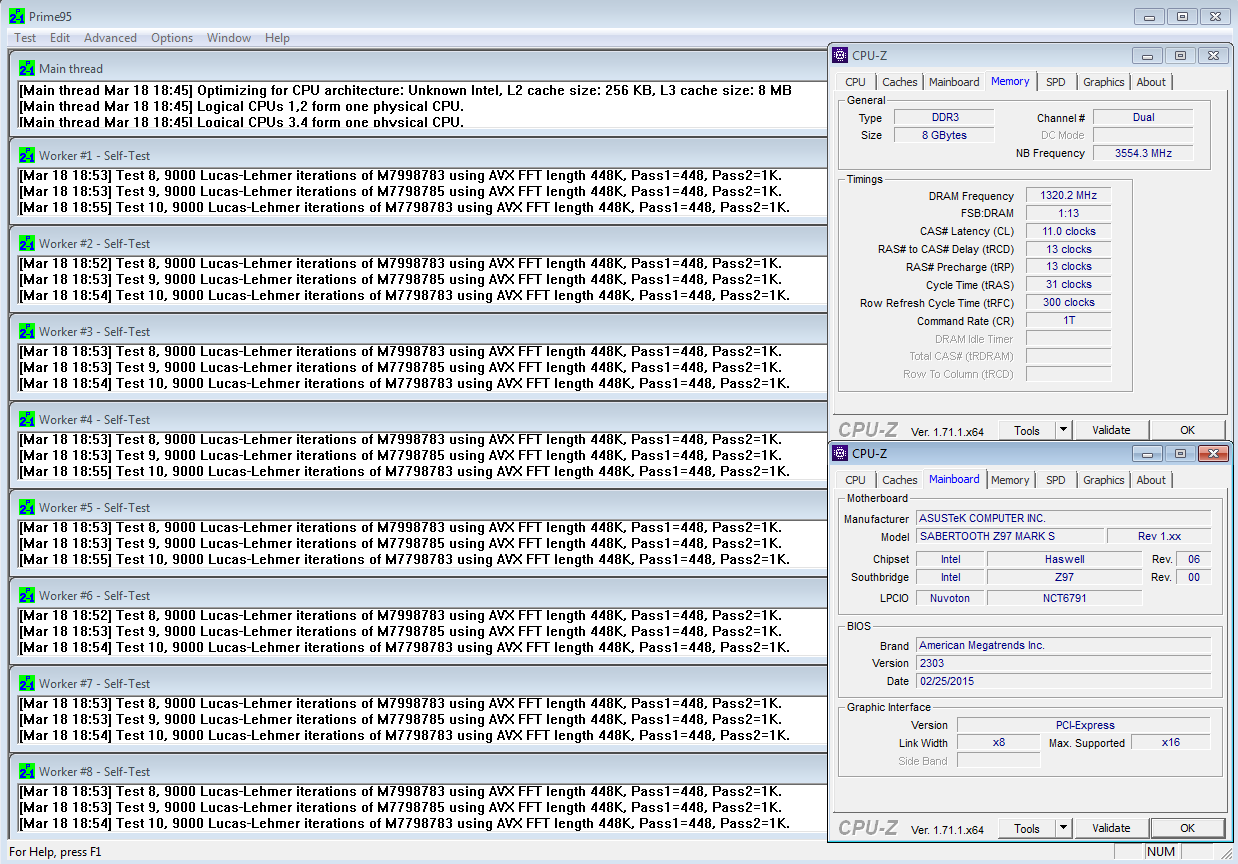

Для проверки разгона оперативной памяти помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung дополнительно используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9, основанный на Hynix.
При разгоне набора G.Skill модель ASUS Sabertooth Z97 Mark S показала результат 2640 МГц.
Это один из лучших для данного комплекта памяти.
При разгоне модулей Corsair Dominator Platinum материнская плата показала результат 2800 МГц:
Напомню, что ранее платы Sabertooth не сказать, чтобы «дружили» с ними, частоты в 2800 МГц раньше явно не покорялись. Есть предположение, что былым неудачам способствовало неполное пятно контакта водоблока с процессором (из-за того, что ватерблок частично ложится на конденсаторы преобразователя питания). Здесь же он был прикручен посильнее.
Работа Load-Line Calibration для CPU Input Voltage:
| Напряжение | Установлено, В | Без нагрузки, замер мультиметром, В |
Под нагрузкой, замер мультиметром, В |
| CPU Vcore, Load Line calibration Auto |
1.8 | 1.824 | 1.841 |
| CPU Vcore, Load Line calibration Level 1 |
1.8 | 1.781 | 1.722 |
| CPU Vcore, Load Line calibration Level 2 |
1.8 | 1.787 | 1.746 |
| CPU Vcore, Load Line calibration Level 3 |
1.8 | 1.79 | 1.761 |
| CPU Vcore, Load Line calibration Level 4 |
1.8 | 1.793 | 1.77 |
| CPU Vcore, Load Line calibration Level 5 |
1.8 | 1.796 | 1.784 |
| CPU Vcore, Load Line calibration Level 6 |
1.8 | 1.805 | 1.801 |
| CPU Vcore, Load Line calibration Level 7 |
1.8 | 1.817 | 1.83 |
| CPU Vcore, Load Line calibration Level 8 |
1.8 | 1.824 | 1.841 |
| CPU Vcore, Load Line calibration Level 9 |
1.8 | 1.832 | 1.856 |
Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим Level 6.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.

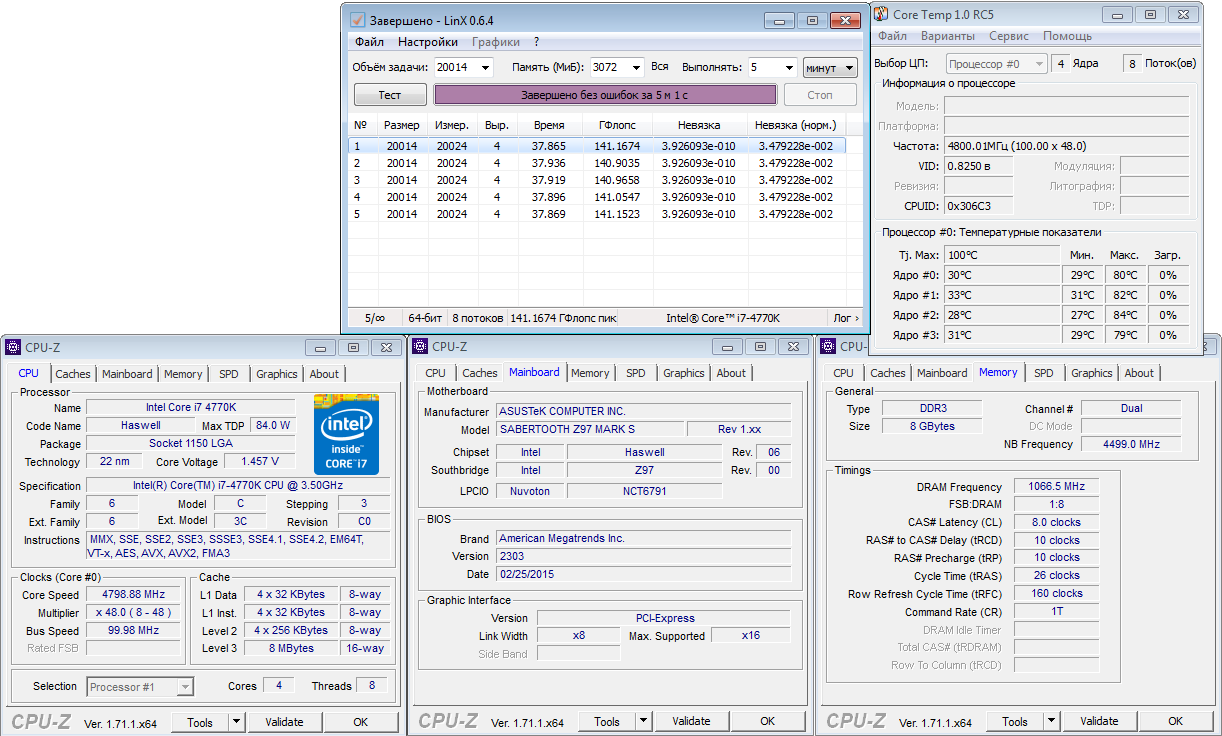

Результат разгона, достигнутый с ASUS Sabertooth Z97 Mark S, составил 4800 МГц:
Привычный показатель для стендового i7-4770K, каких-либо эксцессов не случилось. Нет и претензий к цифрам производительности, планка в 141 Гфлопс для 4.8 ГГц – хороший результат.
Используемые напряжения процессора:
Замер температур осуществлялся при помощи штатных термопар из комплекта поставки (сравнение показаний с термопарой К-типа и мультиметром Mastech MY64 выдало одинаковый результат) и программного обеспечения Thermal Radar 2. Температура воздуха в помещении на момент замера – ~21-22 градуса по Цельсию.
Так как с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на тестируемую модель. Для прогрева ЦП использовался тест Prime 95 Small FFTs.
При выборе самого стрессового режима предпочтение было отдано варианту с одетыми на материнскую плату кожухами, без установки каких-либо дополнительных вентиляторов.
Показания термопар:
| Радиатор | Температура в простое |
Температура под нагрузкой |
| Радиатор сверху от процессорного разъема | 46 | 65 |
| Радиатор слева от процессорного разъема | 47 | 67 |
| Радиатор набора системной логики | 39 | 41 |
Показания встроенных датчиков материнской платы:
| Датчик | Температура в простое |
Температура под нагрузкой |
| Датчик VCORE | 54 | 85 |
| Датчик VCORE (Back) | 54 | 82 |
В сравнении с Mark 1 можно отметить меньшую дельту температур между датчиками VCORE и VCORE (Back), а также близость показаний термопары в области обоих радиаторов преобразователя питания, чего ранее не наблюдалось. Видимо, в системе охлаждения тестируемого образца Mark 1 должным образом не работала тепловая трубка, в то время как сейчас результаты нормальные.
В целом, несмотря на наличие кожуха и отсутствие активного охлаждения, температуры радиаторов оказались в разумных пределах, перегрева не наступило.
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC1150.
| Тест | Результат | Оценка |
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.02, -0.04 | Отлично |
| Уровень шума, дБ (А) | -91.8 | Очень хорошо |
| Динамические диапазон, дБ (А) | 91.9 | Очень хорошо |
| Гармонические искажения, % | 0.011 | Хорошо |
| Гармонические искажения + шум, дБ(A) | -78.8 | Средне |
| Интермодуляционные искажения + шум, % | 0.012 | Очень хорошо |
| Взаимопроникновение каналов, дБ | -91.8 | Отлично |
| Интермодуляции на 10 кГц, % | 0.011 | Очень хорошо |
| Общая оценка | Очень хорошо |
Результаты находятся на привычном для используемого кодека уровне.
Итак, перед нами хорошо зарекомендовавшая себя Sabertooth Z97 Mark 1, которая приняла новый облик в белых цветах. По сути, все плюсы остались прежними и среди них: эффективная система охлаждения, лучшая среди конкурентов реализация температурного мониторинга и управления вентиляторами, а также защита материнской платы от механических воздействий. Ко всем этим достоинствам теперь можно добавить и моддинговую составляющую.
Не радует только то, что за обновленную цветовую гамму приходится раскошеливаться – в среднем версия Mark S стоит на 3 000 рублей больше, нежели Mark 1. Возможно, причина такой разницы отнюдь не в ценообразовании производителя (скорее, лежащие на складах Mark 1 банально закупались еще во времена старого курса доллара), но конечному покупателю от этого не легче.
Плюсы ASUS Sabertooth Z97 Mark S:
Минусы материнской платы:
Страница материнской платы ASUS Sabertooth Z97 Mark S на официальном сайте производителя:
Выражаем благодарность:
