Пожалуй, это первая модель компании ID-Cooling в нашей лаборатории. Да и мне лично ранее не доводилось встречаться с продукцией данной фирмы, которая по большей части специализируется на изготовлении систем охлаждения для ПК.
Корпус ID-Cooling T60-SFX, ставший героем обзора, появился на свет в конце лета 2014 года и выполнен в интересном форм-факторе Mini Gaming Case. Это очень маленький «системник» с любопытным дизайном и строгим позиционированием, который позволяет собрать на своей основе производительный игровой ПК.
К сожалению, для этого необходим блок питания стандарта SFX, что отмечено даже в названии модели. А на отечественном рынке подобный блок найти не так-то просто, и часто они не отличаются высокой мощностью и низкой ценой.
В остальном же ID-Cooling T60-SFX неплох. При первом знакомстве можно отметить небольшие габариты и поддержку системных плат Mini-ITX, а также длинных видеокарт, так нужных геймерскому ПК. Что касается прочих нюансов, то о них вы узнаете из нашего обзора.
ID-Cooling T60-SFX поставляется в совсем небольшой и не особо тяжелой коробке из прочного картона.
Оформлена упаковка в матовых темных тонах. На обеих сторонах можно видеть танк T-60 (если судить по названию корпуса). Это советский танк, разработанный в 1941 году. Но как по мне, на него он не сильно похож.
Выделяется надпись со всех сторон – Mini Gaming Case, что указывает на ориентированность данного продукта для сборки игрового миниатюрного ПК. С информативностью полный порядок. Описаны не только основные конструктивные особенности продукта, но и его ТТХ. Язык – только английский.
На боковинах отсутствуют традиционные ручки-отверстия для переноски, они такому «малышу» ни к чему. Зато предусмотрена полноценная ручка сверху, благодаря которой транспортировать ID-Cooling T60-SFX в руках очень удобно.
Внутри коробки корпус упакован в синтетическую белую ткань и зажат между двумя демпферами-фиксаторами из вспененного полиэтилена.
Аксессуары разместились поверх корпуса в небольшом пакете, рядом с руководством. Набор не самый изысканный, в нем только необходимое для сборки ПК (да и то не оказалось винтов для крепления блока питания и HDD, но это может особенностью конкретного экземпляра).
В комплект поставки ID-Cooling T60-SFX входит:
ID-Cooling T60-SFX выпускается на рынок в трех (по крайней мере, что удалось найти в интернете) цветовых вариациях: полностью черный внешний окрас, в вариации с оранжевым верхом и передом, и в вариации с красным верхом и передом. Последний и прибыл на тест.
Лично мне дизайн не сильно пришелся по вкусу, этакий «угловертыш». Но это лишь субъективное мнение. В остальном ID-Cooling T60-SFX неплох. Он оригинален, лаконичен, и многим эстетам должен прийтись по вкусу, тем более для сборки игрового ПК.
Выделяются массивные стальные винты на боковинах. Благодаря им последние напоминают гусеницы танка и органично вписываются в дизайн. Да и смотрится симпатично.
ID-Cooling T60-SFX выполнен в формате Mini Gaming Case. Габариты корпуса: 160 мм в ширину, 251 мм в высоту и 328 мм в глубину. Масса нетто составляет 3.0 кг.
Конструкция – полностью алюминиевая. Толщина металла боковин и внутреннего шасси составляет 1.5 мм, фронтальной и верхней панелей – аж 3 мм.
Фронтальная панель, как и верхняя, не наделена какой-либо вентиляцией, лишь в самом низу виден ряд вентиляционных щелей. Отсеки для внешних устройств с передней стороны (да и вообще где-либо) отсутствуют.
Из фронтальных портов присутствуют только два USB 3.0 и кнопка включения с синим свечением (кнопка сброса не предусмотрена), под которой обозначен логотип производителя. Аудиовыходы отсутствуют, что для игрового ПК можно назвать минусом.

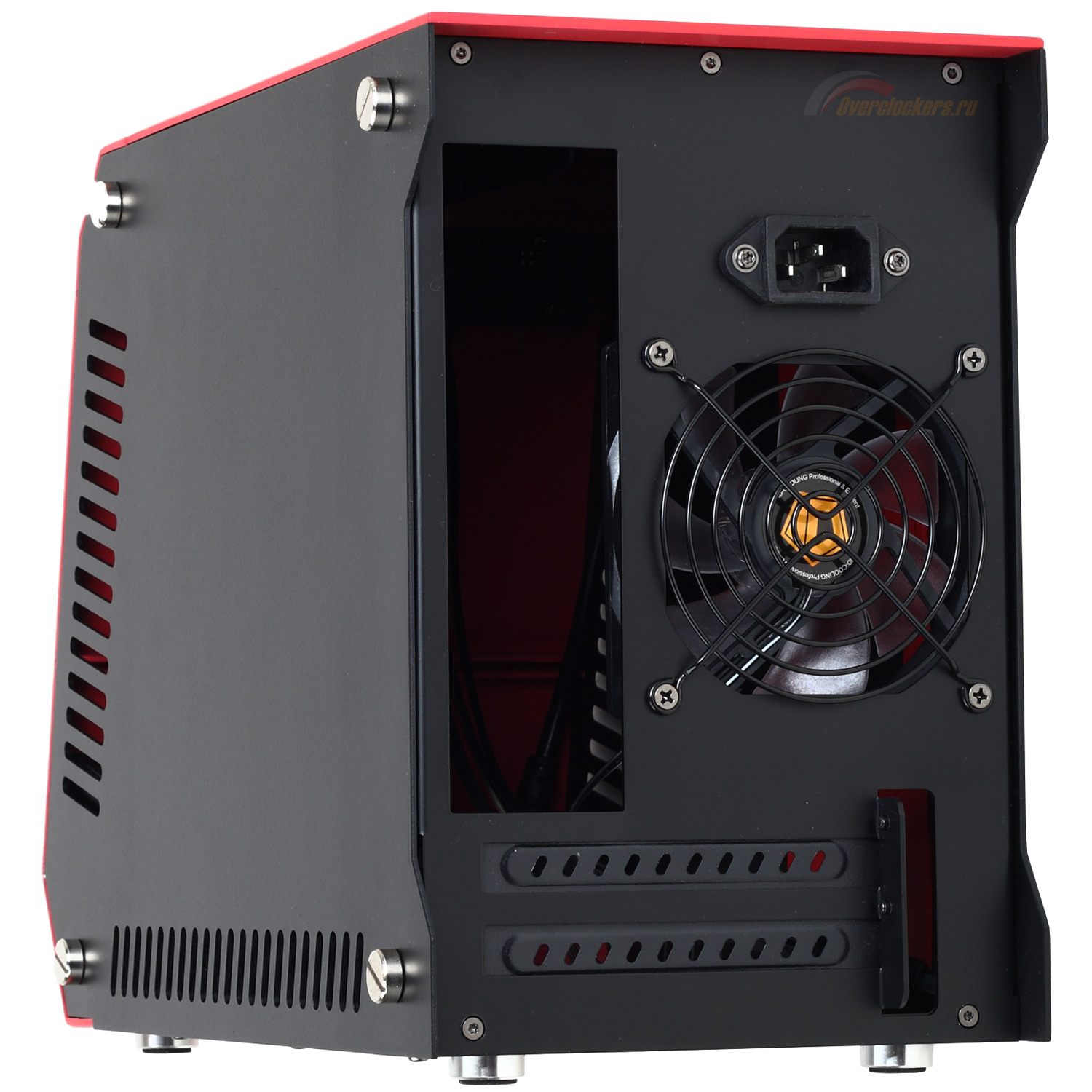

Тыловая сторона более интересна и солидна. Она располагает двумя слотами расширения для устройств, которые закрыты съемными вентилируемыми заглушками. В верхней части расположен разъем для кабеля 220 В, а дополняют картину I/O-вырез заглушки системной платы и тыловой вытяжной вентилятор, «посаженный» на правильный съемный гриль.
Обе боковые панели идентичны. Предусмотрен ряд вентиляционных отверстий в нижней части и спереди. Защита от пыли отсутствует. Впрочем, для подобного малогабаритного корпуса это не во вред, иначе бы он совсем «задохнулся».
Каждая боковина прикручена при помощи массивных стальных винтов с наличием с внутренней стороны тонких мягких прокладок. После демонтажа винтов панель достаточно потянуть на себя.
На дне корпуса присутствует большая вентиляционная решетка в виде крупных отверстий, что должно помочь горячему графическому ускорителю подкачивать прохладный воздух со стороны нижней панели. Защита от пыли не предусмотрена и здесь.
Круглые широкие ножки в количестве четырех штук облицованы декоративным металлом и прикручены посредством винтов. Снизу они покрыты толстым слоем мягкой резины.
Итак, с внешним видом корпуса разобрались, теперь перейдем к изучению его внутреннего строения.
Внутренняя компоновка ID-Cooling T60-SFX интересна, все компоненты размещаются необычно. Так, блок питания расположился в передней части в вертикальном, чуть наклоненном положении. Место для 3.5-дюймового жесткого диска – сверху под крышей, а двум накопителям типоразмера 2.5 дюйма нашлось место в вертикальном положении на опорной пластине, которая к тому же является ребром жесткости и выделяется красным цветом. Сам корпус внутри черный.
Как можно видеть, за поддоном системной платы отсутствует какой-либо кабель-менеджмент.
Выделяется лишь отсек для SFX блока питания, который устанавливается с внутренней стороны.
А прикручивается с наружной. Здесь же к нему подключается кабель-переходник 220 В, разъем которого выведен с наружной задней стороны корпуса.
Во время сборки в первую очередь стоит обратить внимание на расположение процессорного кулера на системной плате, чтобы ему не мешались внутренние части корпуса.
Поддержка материнских плат – только Mini-ITX, а устанавливать ее лучше с уже подключенными проводами от блока питания (да и по возможности со всеми остальными).
ID-Cooling T60-SFX поддерживает только один 3.5-дюймовый жесткий диск. Он размещается в самом верху, в отсеке, а прикручивается банально винтами с обеих сторон. Антивибрационное крепление отсутствует. «Винчестер» нужно устанавливать до материнской платы, а в дальнейшем проследить, чтобы кулер CPU не задевал его.
Еще два 2.5-дюймовых накопителя размещаются на центральной стойке. Сюда лучше устанавливать SSD.
В целом, легкой сборку системы в ID-Cooling T60-SFX не назовешь, ее затрудняет слишком плотная компоновка. Но при должном подходе можно насладиться плодами своих трудов.
Кстати, большинство проводов от блока питания с легкостью убираются в зазор между ним и передней панелью.
Система охлаждения ID-Cooling T60-SFX в штатной комплектации насчитывает один фирменный вентилятор типоразмера 92 х 92 х 25 мм. Он расположен с тыловой стороны и функционирует на выдув. Замеренная скорость вращения вертушки составила ~1050 об/мин. Для своих скромных размеров модель довольно тихая.
К сожалению, в ID-Cooling T60-SFX расширить СО не удастся, поскольку дополнительные посадочные места в нем отсутствуют. Не предусмотрен и контроллер вентиляторов.
| Название модели | T60-SFX |
| Тип конструкции | Mini Gaming Case |
| Габариты корпуса (Ш х В х Г), мм | 160 x 251 x 328 |
| Масса корпуса (нетто), кг | 3.0 |
| Материал корпуса | Алюминий 1.5-3 мм |
| Цветовая вариация | Черный / Красный / Оранжевый |
| Внешние 5.25" отсеки, шт. | нет |
| Внутренние 3.5" отсеки, шт. | 1 |
| Внутренние 2.5" отсеки, шт. | 2 |
| Слоты расширения, шт. | 2 |
| Внешние порты | 2 x USB 3.0 |
| Поддержка материнских плат | Mini-ITX |
| Система охлаждения | Тыловой вентилятор: 1 x 92 мм (без возможности расширения) |
| Максимальная длина видеокарты, мм | 263 |
| Максимальная высота кулера CPU, мм | 125 |
| Блок питания | Micro-ATX / SFX |
Во время испытаний в ID-Cooling T60-SFX собиралась следующая система:
Эффективность системы охлаждения ID-Cooling T60-SFX сравнивалась с открытым стендом (Open Stand на графиках). Все компоненты тестировались в одном режиме – номинальном. Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Процессор разгонялся до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore поднималось в BIOS материнской платы до 1.37 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z в нагрузке составляло 1.36 В. Оперативная память функционировала на частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска применялся пакет IOMeter. Использовался режим “Access Time”, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 мин. Температурные показатели с “винчестера” снимались с помощью программы HWMonitor 1.25.
Видеокарта функционировала на частотах 800 МГц по ядру и 4400 МГц по памяти.
Для прогрева видеокарты использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Скорость вращения СО видеокарты при тестировании последней задавалась как фиксированная – ~2000 об/мин (55%). Во всех остальных случаях использовался режим ~1000 об/мин (33%) Нагрев видеоускорителя проводился в течение 30 мин, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.1.
Стоит учесть, что стендовый видеоускоритель имеет нереференсный дизайн и соответствующую СО. В виду этого, значительная часть нагретого картой воздуха может скапливаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.7.1 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 3.0.1 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | HWMonitor 1.25 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C и не менялась во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CНа удивление (я был уверен в обратном), малыш ID-Cooling T60-SFX показал отличные результаты в плане охлаждения компонентов. И это при наличии в корпусе лишь одного тылового вентилятора, да и то типоразмера 92 мм.
Скорее всего, из-за наличия большого количества вентиляционных щелей во всех частях корпуса. И кстати, при тестировании видеокарты значительная часть нагретого ею воздуха выходила вовне не только с тылового вентилятора, но и через передние нижние щели (при тестировании процессора этого не происходило).
А на хорошем охлаждении жесткого диска, несомненно, сказался обдув HDD процессорным вентилятором.
Теперь займемся изучением уровня шума, исходящего от закрытого работающего ПК. Скорость вращения вентилятора процессорного кулера снижалась до ~1000 об/мин, шпиндели жесткого диска продолжали функционировать, а обороты СО видеокарты оставались минимальны (33%, ~1000 об/мин). Тестирование проводилось с одним штатным корпусным 92-мм вентилятором при его номинальной скорости вращения.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры проводились на расстоянии 1 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от “системника” со смещением влево на 45 градусов и вверх на 20 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБВ плане шумности ID-Cooling T60-SFX оказался хорош. Разница с открытым стендом составила всего ~1 дБ не в пользу испытуемого. Здесь беспокоиться повода нет.
С жестким диском ситуация хуже. Из-за отсутствия антивибрационного крепления во время активного перемещения головок диска HDD прилично гремит, это даже больше похоже на скрежетание.
Что в итоге? Корпус ID-Cooling T60-SFX отлично подойдет для сборки маленького игрового ПК. Среди его достоинств – компактные габариты, оригинальный дизайн, хорошее охлаждение компонентов и низкий уровень шума. Да, без недостатков не обошлось, но плюсов заметно больше.
Пожалуй, к минусам можно отнести затруднительную сборку системного блока из-за слишком плотной внутренней компоновки (для компактного решения этот недостаток не столь серьезен). Вызывают вопросы и отсутствие антивибрационного крепления жесткого диска, и его неслабое громыхание-скрежетание (при активном перемещении головок HDD), и отсутствие защиты от пыли, и необходимость в блоке питания форм-фактора SFX (что обусловлено форматом героя обзора). Совсем не лишним был бы отсек для внешнего устройства, но он бы увеличил габариты корпуса. А вот аудиоразъемы бы точно не помешали.
Рекомендованная стоимость ID-Cooling T60-SFX составляет 80 американских долларов. Но на момент написания (конец 2014 года) данный корпус в продаже в московской рознице обнаружить не удалось.
Плюсы ID-Cooling T60-SFX:
Минусы корпуса:
