Ранее в лаборатории уже побывало несколько представителей модельного ряда Graphite Series компании Corsair. И одним из последних был корпус Corsair Graphite 600T, выполненный в формате Midi Tower и оставивший хорошее впечатление.
На очереди еще один представитель данной серии – корпус Corsair Graphite 380T, выпущенный в конце лета 2014 года. Из названия можно догадаться, что это младшая модель в линейке. И единственная компактная в этой серии.
Graphite 380T – интересное решение для любителей небольших корпусов. Корпус в первую очередь отличается оригинальным дизайном, поддерживает материнские платы форм-фактора Mini-ITX, полноразмерные блоки питания и длинные видеокарты. Наделен неплохой системой охлаждения с возможностью расширения (поддерживается в том числе 200 мм вентилятор), и в принципе, за счет усиленной перфорации («дырявости»), не даст перегреться производительному «железу», помещенному в его компактный объем.
Начнем обзор, как обычно, с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Corsair Graphite 380T упакован в довольно большую картонную коробку по форме близкую к кубу. Масса брутто составляет ~7 килограмма.
Оформлена упаковка в типичном для Corsair стиле: используется неокрашенный картон и большое количество различной информации. Так, на лицевой стороне представлена картинка корпуса, указана его модель и приведены основные конструктивные «фишки», в том числе на русском языке.
На обороте можно ознакомиться с строением Graphite 380T на «exploded view», на боковинах – с дополнительными картинками корпуса и ТТХ. Какие-либо ручки для переноски не предусмотрены, и учитывая немаленькие габариты коробки, перемещать ее в руках затруднительно.
Внутри корпус стандартно упакован в прозрачный полиэтилен и жестко зажат между двумя демпферами-фиксаторами из вспененного полиэтилена. Расположение корпуса в коробке – верхней панелью вверх.
Аксессуары обнаружилась внутри корпуса в картонной коробочке, в одном из отсеков для HDD. Набор очень скромный, включает только необходимое для сборки ПК. Разные типы винтов расфасованы в отдельные пакеты.
Имеется и мануал (русский язык присутствует), сделанный в виде сложенного вчетверо листа. Информации в нем мало, показан лишь корпус в разборе с указанием отдельных частей, и комплект поставки.
Последний включает:

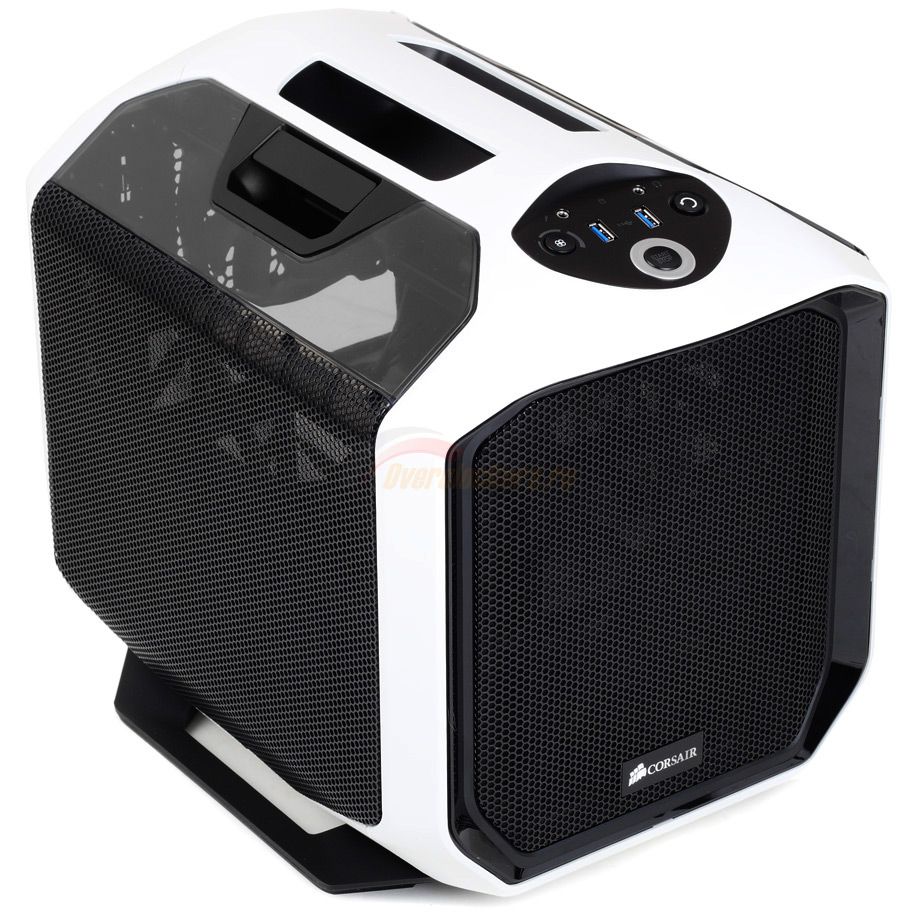

Corsair Graphite 380T выпускается в трех цветовых вариантах: Black, White и Yellow. Первый полностью черный снаружи, White имеет белый окрас, а вариация Yellow выкрашена в позитивный ярко-желтый цвет.
Все они оборудованы черными вентиляционными решетками, которые занимают основную площадь. Поэтому правильнее было бы охарактеризовать все вариации как черного цвета, White и Yellow – с белым и желтым акцентом, соответственно. На тестирование прибыл White.
Corsair Graphite 380T получил форм-фактор Mini-ITX. Его габариты: 292 мм в ширину, 356 мм в высоту и 393 мм в глубину. Масса нетто составляет 5.55 кг.
Может показаться, что корпус миниатюрен. Но это не так. По высоте Corsair Graphite 380T заметно меньше, чем, например, «средняя башня», но за счет немалой ширины выглядит габаритным. По размерам он напоминает Zalman M1, который также поддерживает только Mini-ITX материнские платы.
Graphite 380T выполнен в футуристическом стиле, его дизайн в виде куба с сильно скошенными углами даже чем-то напоминает футбольный мяч (а может быть сварочный аппарат?). В целом, дизайн оригинальный, симпатичный, а округлые углы усиливают восприятие объемности всей конструкции.
Шасси корпуса изготовлено из холоднокатаной стали SECC толщиной ~0.8 мм. В конструкции присутствует много пластика, им корпус облицован со всех сторон. Обе боковые и фронтальная вентиляционные решетки стальные.
Фронтальная сторона полностью перфорированная, она является по сути съемной вентиляционной решеткой, с проложенной изнутри мелкоячеистой стальной сеткой (противопылевой), и нагнетающим 140-мм вентилятором за ней.
Для снятия решетки достаточно надавить на ее верхнюю часть с обоих сторон, после чего решетка снимается. На фотографии ниже можно видеть размер ячеек сетки.
Совсем мелкую пыль они вряд ли задержат, а средние и крупные частицы – запросто.
Органы управления вынесены в переднюю верхнюю часть корпуса, они располагаются в небольшом углублении.
Здесь имеется круглая кнопка включения ПК, справа от которой расположена кнопка перезагрузки (выступает значительно, что чревато ее случайным нажатием). С противоположной стороны находится аналогичной формы кнопка штатного контроллера вентиляторов, которая может задавать три фиксированные скорости вращения.
Дополняют картину два порта USB 3.0 (подключение внутренним разъемом), расположенные на значительном удалении друг от друга, и на еще большем удалении находятся гнезда mini-jack 3.5 мм для наушников и микрофона (только HDA).
Сигнализатором питания служит вмонтированный в самую верхнюю часть фронтальной панели светодиод, при работе ПК испускающий белый свет (красный у цветовой вариации Black). Индикатор работы накопителей расположен между аудиогнездами. Подсвечиваются и все остальные метки органов управления, в том числе кнопка реобаса.
Свечение оказалось очень ярким. До такой степени, что в темноте освещается все близлежащее окружающее пространство. Основной свет исходит от индикатора питания, который направлен вперед и вниз. При расположении головы пользователя по центру корпуса или ниже, неприятно режет глаза. К тому же, подсветка фронтального вентилятора неотключаемая.
Corsair Graphite 380T оборудован ручкой для переноски системного блока, которая находится сверху. Ручка сделана заподлицо с верхней панелью и не выделяется. Наличие ручки для переноса в компактном корпусе я всегда считал и буду считать существенным плюсом.
Боковины в корпусе идентичны. Они выполнены из плексигласового каркаса, снаружи облицованы металлической жесткой сеткой, изнутри – мелкоячеистой противопылевой сеткой (аналогично фронтальной панели). Сверху имеются прозрачные акриловые вставки.
Панели имеют высокую жесткость. В верхней части они оборудованы защелкивающимся механизмом фиксации (как и почти все другие корпуса серии Graphite Series). Снятие и установка боковины происходят за пару секунд. Очень удобно.
Тыловая сторона включает в себя только четыре элемента.
Это отсек для блока питания в нижней части, оборудованный прикрученным винтами с накатанной головкой кронштейном (БП устанавливается снаружи); горизонтально расположенный вырез под I/O-панель материнской платы; два слота расширения для дискретных устройств, которые закрыты съемными перфорированными заглушками; посадочное место для 120-мм вентилятора в верхней части панели.
Снизу корпус имеет вентиляционную решетку только для блока питания, а также оборудован двумя дугами из пластика, которые выполняют функцию ножек и являются эстетической составляющей корпуса. В нижней части они оборудованы толстым слоем жесткой резины.
С внешним видом и дизайном Corsair Graphite 380T разобрались, пора переходить к изучению его внутреннего строения.
Внутренняя часть Corsair Graphite 380T разделена на два отдельных отсека горизонтальной перегородкой, выполняющей функцию поддона материнской платы. Это грамотное решение, позволяющее отделить верхний отсек с нагретым «железом», где располагается видеокарта, процессор и системная плата, от менее нагретого нижнего отсека с блоком питания и накопителями. Помимо этого, увеличивается жесткость конструкции.
Материнская плата устанавливается на четыре стойки, припаянные к поддону. Из поддерживаемых форматов только один – Mini-ITX.
Видеокарту можно вместить длиной до 290 мм, а ее крепление осуществляется посредством прижимной пластины на винте. Но можно карту закрепить и обычными винтами.
По высоте графический адаптер, в принципе, не ограничен. По крайней мере, в корпус должен поместиться, наверное, любой существующий сегодня видеоускоритель, вписывающийся по длине.
Максимальная высота процессорного охладителя заявлена производителем как 150 мм. На деле в Graphite 380T можно установить кулер высотой ~155 мм.
Блок питания размещается в задней части нижнего отсека. Он устанавливается с наружной стороны вентилятором вниз. Длина блока питания может быть до 160 мм. Если демонтировать корзину HDD, то значительно больше.
Corsair Graphite 380T не поддерживает 5.25-дюймовые устройства. Количество поддерживаемых накопителей равно четырем. Два 3.5-дюймовых жестких диска размещаются в том же отсеке, что и блок питания, в передней части корпуса в отдельной корзине, в поперечном положении.
Корзина съемная, удерживается винтом с накатанной головкой.
Накопители устанавливаются в салазки, их крепление – безвинтовое, быстрое и простое.
В каждую может быть закреплен 3.5-дюймовый жесткий диск или 2.5-дюймовый накопитель. Последние прикручиваются к салазкам винтами (антивибрационное крепление не предусмотрено), 3.5-дюймовые жесткие диски закрепляются через силиконовые прокладки.
В Graphite 380T также могут быть размещены два 2.5-дюймовых накопителя. Корзина для них находится в задней части слева от блока питания.
Накопители просто задвигается до щелчка. При нажатии на рычажок – извлекаются. Антивибрационного крепления здесь нет и не предусмотрен обдув, поэтому рекомендуется использовать твердотельные накопители.
Сборка системы в Corsair Graphite 380T не так проста, как может показаться изначально. Немало времени уходит на прокладку и подключение проводов, а также их сосредоточение в нижнем отсеке.
Далее рассмотрим систему охлаждения корпуса.
Система охлаждения Corsair Graphite 380T в штатной комплектации насчитывает два фирменных вентилятора. Всего в корпус можно установить до пяти вентиляторов.
Один вентилятор типоразмера 140 х 140 х 25 мм установлен на фронтальной панели на вдув. Замеренная скорость вращения составила ~1100 об/мин. Вентилятор имеет трехконтактный разъем питания и наделен неотключаемой LED-подсветкой, цвет которой зависит от вариации корпуса. Так, в черном корпусе вентилятор светится красным, в белом и желтом – белое свечение с голубоватым оттенком.
Вместо штатной «стосороковки» на фронтальной панели можно установить один 200-мм вентилятор или два 120-миллиметровых.
На фотографии подсветка получилась синей, на самом деле она бело-голубая, уходит больше в белый цвет.
Второй вентилятор типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения крыльчатки ~1400 об/мин расположен на тыловой панели и выдувает нагретый воздух из корпуса наружу.
Этот не оборудован LED-подсветкой, но недалеко от него расположен светодиод, на верхней панели корпуса (показан на фотографии выше, где можно видеть и тумблер его отключения). Светодиод освещает внутреннее пространство корпуса.
Дополнительно в Graphite 380T можно установить два 120-мм вентилятора со стороны правой боковой панели, усилив продувку верхнего отсека. Либо на это место закрепить 240-мм радиатор системы жидкостного охлаждения (расстояние до материнской платы – 60 мм).
Graphite 380T оборудован штатным контроллером вентиляторов. К нему можно подключить до трех «вертушек», а изменение скорости их вращения трехступенчатое: на вентиляторы подается 12, 7 или 5 В.
| Название модели | Corsair Graphite 380T |
| Форм-фактор | Mini Tower |
| Габариты корпуса (Ш х В х Г), мм | 292 х 356 х 393 |
| Масса корпуса (нетто), кг | 5.55 |
| Материал корпуса | Сталь ~0.8 мм / Пластик |
| Цветовая вариация | Black (черный) / White (белый) / Yellow (желтый) |
| Внутренние 3.5"/2.5" отсеки, шт. | 2 |
| Внутренние 2.5" отсеки, шт. | 2 |
| Слоты расширения, шт. | 2 |
| Внешние порты | 2 x USB 3.0 HD Audio Контроллер вентиляторов |
| Поддержка материнских плат | Mini-ITX |
| Штатная система охлаждения | Фронтальный вентилятор: 1 x 140 мм (~1100 об/мин) Тыловой вентилятор: 1 x 120 мм (~1400 об/мин) |
| Возможная система охлаждения | Фронтальный вентилятор: 1 х 200/140 мм / 2 x 120 мм Тыловой вентилятор: 1 x 120 мм Боковой вентилятор: 2 x 120 мм |
| СЖО | Радиатор 1 x 240 мм |
| Максимальная длина видеокарты, мм | 290 |
| Максимальная высота кулера CPU, мм | 150 (~155 реальные) |
| Максимальная длина блока питания, мм | 160 |
Во время испытаний в Corsair Graphite 380T собиралась следующая система:
Эффективность системы охлаждения Corsair Graphite 380T сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков.
Тестирование проводилось при наличии в корпусе обоих штатных вентиляторов в трех режимах: High, Mid и Low. Также использовался режим с отключенным фронтальным вентилятором (режим «FFan Off» на графиках). Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Процессор был разогнан до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore поднималось в BIOS материнской платы до 1.37 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z во время нагрузки составляло 1.36 В.
Оперативная память не разгонялась и функционировала на номинальной частоте 1866 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи 26 000, время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный прогон.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Нагружались все диски одновременно. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы HWMonitor 1.25.
Видеокарта функционировала на фиксированных частотах 1355 МГц по ядру и 7012 МГц по памяти (по показаниям MSI Afterburner). Напряжение ядра в нагрузке составляло 1.206 В. Boost деактивировался, лимит по TDP увеличивался до 153 Вт.
Для прогрева использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Нагрев видеоускорителя проводился в течение 20 минут, а замеры температуры осуществлялись с помощью утилиты MSI Afterburner 4.1.0. Скорость вращения обоих вентиляторов СО видеокарты при ее тестировании выставлялась на 59%, что соответствовало ~1350 об/мин (тихий режим). Во время тестирования других компонентов обороты СО видеокарты устанавливались в режим «Auto», в котором вентиляторы отключались.
Стоит учесть, что стендовый видеоускоритель получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого видеокартой воздуха может скапливаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.71.1 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 4.1.0 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | HWMonitor 1.25 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C, не меняясь во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/-2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CДа, Corsair Graphite 380T весьма удивил. Для начала он слегка разочаровал, особенно при взгляде на температурные режимы видеокарты и накопителей, но потом сумел частично исправить впечатление. Разберем это дело подробнее.
Начнем с жестких дисков. Здесь без вариантов, охлаждение никудышное. Виной всему плохая перфорация корзины HDD и плотное расположение дисков. Поток воздуха с фронтального вентилятора поступает в достаточном количестве и в нижний отсек, но блокируется корзиной накопителей и выходит вовне в передней нижней части боковин. И даже в простое диски перегреваются, в районе их расположения рукой чувствуется жар.
Не рекомендуется в Graphite 380T использовать «горячие» жесткие диски, из-за непродуманного их охлаждения, – лучше установить SSD. Касательно последнего, он может неслабо нагреваться в 3D и в режиме low от видеокарты. В моем случае температура SSD составила 47°C. В режимах High и Mid сильного нагрева накопителя не происходит.
С видеокартой сначала вышел «косяк». GPU даже в режиме максимальных оборотов корпусных вентиляторов довольно быстро нагревался до 85 градусов по Цельсию и срабатывала защита от перегрева, увеличивая обороты вертушек. Это как минимум на 21°C больше, чем при тестировании на открытом стенде (на самом деле еще больше). Такое никуда не годится.
Было выявлено, что подобное происходит из-за неправильного распределения воздушных потоков. Так, забор воздуха фронтальным вентилятором увеличивает внутри корпуса давление, что отрицательно сказывается на заборе прохладного воздуха с боковин (здесь интересует левая боковина, где расположена видеокарта). Это подтверждается и на практике: рука, поднесенная к левой боковой панели на расстояние пяти сантиметров, уже чувствует жар, распределенный по всей площади панели. Забора воздуха не происходит, он скапливается в районе видеокарты и частично исходит наружу.
Был отключен фронтальный вентилятор. Это привело к достаточно эффективному поступлению прохладного воздуха через боковины внутрь корпуса, и соответственно, к лучшему обдуву видеокарты. Что и можно видеть на графиках: с отключенной фронтальной вертушкой температура GPU резко снижается, и даже в режиме Low охлаждение графического адаптера происходит эффективно.
Поэтому если использовать твердотельные накопители, передний вентилятор можно совсем отключить, что улучшит охлаждение видеокарты (от него все равно не будет толку). Если HDD все же будут использоваться, то фронтальный вентилятор лучше установить в режим Low, а тыловой – в High или Mid.
По части охлаждения CPU корпус хорош, здесь никаких нареканий нет.
Напоследок займемся изучением уровня шума. Будет приведено сравнение с шумовыми характеристиками открытого стенда (Open Stand на графиках). Замер звукового давления проводился при использовании в корпусе обоих штатных вентиляторов в трех режимах работы, а также в трех аналогичных режимах, когда фронтальный вентилятор был отключен.
Вертушка процессорного кулера функционировала на штатных 1200 оборотах, вентиляторы видеокарты выставлялись на ~1150 об/мин (50%), жесткие диски функционировали без нагрузки.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 1.0 м от системного блока, так как именно на таком удалении от компьютера чаще всего находится пользователь. Шумомер располагался спереди от системного блока со смещением в левую сторону на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБВ плане шумности Corsair Graphite 380T показал себя в целом нормально. При максимальных оборотах вентиляторов корпус довольно сильно шумит, но в среднескоростном и особенно в тихоходных режимах уровень шума заметно снижается. А отключение фронтального вентилятора в среднем уменьшает звуковое давление еще на 1 дБ. Рекомендую выставлять режим Mid, при котором находиться возле ПК абсолютно комфортно, и почти без ущерба эффективности охлаждения.
При активном перемещении головок жестких дисков вездесущего громыхания не наблюдается, слышно только потрескивание.
Корпус Corsair Graphite 380T получился неоднозначным продуктом. У него есть как существенные плюсы, так и минусы. В числе первых – качественная жесткая конструкция, более-менее компактные габариты, округлый дизайн с плавными линиями, подчеркивающими объем, и наличие ручки для переноски. Порадовали и быстросъемные боковые панели, то же касается и фронтального фильтра (демонтируются действительно быстро). Кастомизация СО, поддержка радиатора СЖО, встроенный реобас, хорошая защита от пыли… Здесь придраться не к чему.
Но есть и недостатки, весьма существенным из которых можно назвать совершенно непродуманное охлаждение 3.5-дюймовых жестких дисков в передней корзине (производитель вообще тестировал свой продукт?). Вопросы есть и к охлаждению видеокарты. Нет, если отключить фронтальный вентилятор, нереференсный адаптер охлаждается хорошо. Но при работе вентилятора нарушается циркуляция воздуха, что приводит к сильному перегреву видеокарты. Минусом это назвать сложно, скорее такая особенность. И хорошо, что это было выявлено во время тестирования.
С учетом немаленьких габаритов корпуса производитель мог бы реализовать поддержку материнских плат форм-фактора microATX, а также предусмотреть на 5 мм больше места для процессорного кулера башенной конструкции (наиболее распространенной высоты в 160 мм). Но это так, уже придирки.
Что касается стоимости Corsair Graphite 380T, то рекомендованный на него ценник составляет 130 евро. В московской рознице на момент написания статьи данный корпус был обнаружен по цене ~10 000 рублей.
Плюсы Corsair Graphite 380T:
Минусы корпуса:
