C момента появления в лаборатории Overclockers.ru обзора дисплея Eizo EV2736WFS прошло почти полтора года. Та модель оставила очень хорошее впечатление, и для тех, у кого была возможность переплатить по сравнению с одним из лучших WQHD Viewsonic VP2770-LED, рекомендовалась именно она. Возможно, это была случайность, но спустя месяц после выхода статьи крупные московские магазины компьютерной техники начали заниматься дисплеями Eizo, хотя ранее их можно было приобрести всего в паре специализированных точек продаж, ассортимент был крайне скуден, а цены завышены. Все поменялось, но ненадолго. Спустя еще шесть месяцев продажи по неизвестным причинам (хотя о них можно догадываться) были свернуты. Вернулись к тому, что было раньше.
Но стали ли от этого мониторы Eizo менее интересными и желанными? Ничуть. Естественно, кризис сделает свое дело, желающих их приобрести станет меньше, но истинные фанаты японского качества, наверняка, мимо все равно не пройдут.
У нас очередной день 4К мониторов. И таковым для этой статьи был выбран новейший 31.5-дюймовый Eizo FlexScan EV3237 на IPS матрице. Очередное знакомство с продукцией именитого бренда позволит узнать, чем монитор отличается от своих прямых конкурентов, какие преимущества ожидают потенциального пользователя, и стоит ли он запрашиваемой суммы. Поехали!
Данная статья написана по методике, датированной 27 января 2012 года. В ее основе лежит опыт, накопленный мною за последнюю пару лет работы с мониторами (как в качестве автора статей/тестов, так и человека, который постоянно сталкивается с настройкой и калибровкой различных моделей дисплеев). Из оборудования используются приборы компании X-Rite (колориметр Display Pro и один референсный спектрофотометр), а в качестве программного обеспечения – только бесплатно распространяемые программы и утилиты.
Полученные по новой методике результаты можно без проблем сравнить со всеми другими из материалов, опубликованных до февраля 2012 года, за исключением лишь пары моментов.
Монитор Eizo EV3237 был представлен компанией в конце лета 2014 года и попал на прилавки западных и российских магазинов месяц назад. Это одно из первых решений (наряду с Samsung U32D970Q) среди 31.5-дюймовых 4К моделей с матрицей, отличной от IGZO панели, устанавливаемой в тот самый Asus PQ321Q/PQ321QE и его прямых конкурентов, выпущенных Dell и Sharp.
В модели Eizo серии FlexScan используется более простая IPS (AH-IPS) панель с разрешением 3840 x 2160 пикселей. Стандартная W-LED подсветка обеспечивает цветовой охват, схожий с пространством sRGB. Отсюда меньше проблем при работе с цветом (для 99% пользователей), но возникают ограничения для профессиональной цветокоррекции с дальнейшим выводом на печать.
Теперь предлагаю ознакомиться с основными техническими характеристиками устройства:
Модели EV3237 приписывается использование IPS матрицы компании LG Display. Судя по всему, это псевдодесятибитное решение (8-бит + FRC) cо стандартным цветовым охватом, обладающее светодиодной W-LED подсветкой и диагональю 31.5 дюймов при рабочем разрешении 3840 x 2160 пикселей с соответствующим соотношением сторон 16:9.
Размер пикселя составляет 0.181 мм, что с учетом роста диагонали экрана не вызывает большого удивления или восхищения на фоне тех же 27-дюймовых WQHD и уж тем более 27-дюймовых 4K решений (считайте, что это анонс следующей статьи). К тому же достаточно сравнить эту цифру с 0.057 мм у 5" Full HD смартфонов, либо хотя бы с 10" планшетами и их 0.115 мм, и все сразу встанет на свои места. Но совсем другое дело, если все, что меньше 27 дюймов, не подходит вам для просмотра контента, а пиксели у 32-дюймовых телевизоров или даже у новейших WQHD дисплеев с такой диагональю так и лезут в глаза. В таком случае Eizo EV3237 поможет убрать одну из проблем на задний план.
Поскольку герой обзора относится к одной из самых простых линеек мониторов Eizo, то в его основе нет каких-то умопомрачительных технологий типа встроенного колориметра, 16-битного 3D LUT с прямым доступом, усовершенствованной системы DUE для коррекции неравномерности подсветки и прочего, что есть у серии ColorEdge (CG). Более подробно об отличиях вы можете прочитать в обзоре EV2736WFS.
Между тем EV3237 может предложить то, чего нет у других. В этот список можно занести: отсутствие мерцания (ШИМ) во всем диапазоне регулировки яркости, датчики приближенности и внешней освещенности, возможность установить 1% от максимальной яркости. Этакая забота о глазах пользователя. ECO монитор для чувствительных глаз – можно сказать и так.
Широкие возможности эргономики, различные предустановленные режимы, функции PbP и PiP – тоже достоинства, но они есть и у конкурентов. Из очевидных же минусов – стоимость в $2500 (в условиях кризиса указывать в рублях бессмысленно). Очевидно, что сейчас мало кто может позволить себе такой монитор. Впрочем, такие пользователи все равно есть, особенно среди тех, кто жаждет заполучить в свои руки большой по диагонали 4K дисплей именитого японского производителя с пятилетней гарантией. Это вам не Apple и не NEC, которые покупают все, кому не лень (естественно, при условии наличия возможности и желания)!
Монитор упакован в простую картонную коробку внушительных габаритов в полностью собранном состоянии. Пластиковая ручка отсутствует. Для транспортировки придется воспользоваться двумя специальными вырезами по бокам.
На упаковке нет ни фотографий, ни указания особенностей модели, ни даже самого названия продукта. Лишь логотип и наименование компании-производителя. Очень строго и скучно.
На двух боковых сторонах можно найти по одной мини-наклейке. Еще одна, но крупнее, позволяет покупателю узнать серийный номер, номер партии, полное название монитора, цвет корпуса (Black), серию (FlexScan) и присутствие HDMI порта.
Внизу коробки можно встретить упоминание места сборки – Made in Japan. Это одна из причин, по которой некоторые потенциальные покупатели задумаются именно о мониторе Eizo EV3237 на фоне моделей конкурентов, всех без исключения произведенных в Китае.
Полный комплект поставки Eizo EV3237 включает в себя следующее:
Комплект поставки с учетом стоимости устройства и его класса безумно прост и скуден. Да, максимальное разрешение с 60 Гц разверткой можно получить лишь по DisplayPort кабелю, но могли бы положить HDMI или DVI-D. За такие-то деньги это было бы логичным. Но нет, у Eizo все по минимуму для начала беспроблемной работы с максимальным качеством. Может быть, и есть в этом логика.
Частота развертки 60 Гц доступна при DVI-D и HDMI только при установке разрешения 2560 x 1440 пикселей. Если же хочется работать в нативном разрешении при таких типах подключения, то придется обойтись максимум 30 Гц. Таковы ограничения используемых портов (сюда бы HDMI 2.0).
Отчет о заводской калибровке отсутствует, но (зная Eizo) можно быть уверенным, что совсем плохо точно не будет. С большой долей вероятности все будет с точностью до наоборот, несмотря на то, что EV3237 относится к простой серии FlexScan.
Использование W-LED подсветки позволило не только уменьшить толщину корпуса, энергопотребление и нагрев, но и сэкономить на электронной части устройства. На протяжении всего тестирования на любом уровне яркости и при любых настройках монитор оставался полностью бесшумным, так что смело можно рекомендовать его для любителей тихих ПК.
Монитор Eizo EV3237 выполнен в строгом корпоративном стиле и своим внешним видом дает понять, что перед вами дисплей японского бренда. Узнаваемый, слегка измененный дизайн в сравнении с EV2736WFS не испортил его, ведь поменялись только подставка и центральная колонна. Сам корпус остался неизменным и лишь вырос в размерах.
В сравнении с конкурентом Samsung модель получилась менее тяжелой – 10.6 кг в сборе и 7.8 кг без центральной колонны и подставки. Для 31.5-дюймового дисплея это совсем немного. Профессиональные NEC WQHD с диагональю 27 дюймов весят столько же!
EV3237 максимально строг и прямолинеен, как и подобает его классу. Корпус и подставка сделаны исключительно из матового пластика.
Из нововведений в новинке можно обратить внимание на скрытый шарнир, разделяющий центральную колонну на две половины. За счет него и происходит наклон корпуса назад/вперед, но теперь с изменением положения верхней части колонны.
Регулировка высоты теперь тоже выполнена по-иному – микролифт есть как между двумя частями колонны, так и во второй ее части. Это создает необходимость приложения определенных усилий при выборе положения, да и просто сама регулировка стала не такой плавной, как хотелось бы.
Центральная колонна крепится к корпусу за счет четырех винтов. Точно таким же образом можно прикрепить VESA-совместимый кронштейн стандарта 100x100 мм. Быстрого разъединения не предусмотрено. Металлические детали при такой плотной стыковке остаются практически незаметны – прямо как у некоторых мониторов HP.
В упаковке монитор находится в полусобранном виде. Пользователю будет необходимо присоединить подставку без применения подручного инструмента, подключить необходимые кабели и приступить к работе.
Небольшая для 31.5-дюймового монитора круглая подставка одной высоты сделана из черного матового пластика, слегка отличающегося по своей фактуре от корпуса устройства. Крепление центральной стойки слегка сдвинуто назад.
Как таковая система прокладки кабелей отсутствует. Вместо нее производитель предлагает воспользоваться пластиковым кольцом, прикрепляемым на подставке сзади центральной колонны. Толку от него мало, но хоть что-то.
К качеству используемых материалов в случае с моделью Eizo EV3237 претензий нет. Все на высшем уровне. По факту – это лучший пластик, который вы сможете встретить в мониторах.
Если заняться придирками, то можно обнаружить, как вся задняя поверхность по периметру при нажатии на нее уходит вглубь корпуса на 1-1.5 мм. Тоже самое мы могли наблюдать с вами у модели EV2736WFS. Является ли это недоработкой инженеров Eizo – сомневаюсь. Вероятнее всего это техническая особенность. Иначе бы они ее давно уже исправили.
Корпус не изобилует вентиляционными отверстиями, но основная их часть расположена в его верхней части, в том числе и в месте утолщения. Все пластиковые формы вылиты идеально, прокраска равномерная, к обработке краев не придраться. Различные скрипы и хрусты сведены на нет. Скручиванию монитор не поддается и это неудивительно.
Верхние углы передней рамки скошены внутрь. Подобное я уже видел на каких-то дисплеях и с моей точки зрения это самое эффектное решение. А возможно оно еще и эффективное (от боковых засветок). Тут я могу лишь гадать на кофейной гуще.
Как итог, за качество используемых материалов монитор получает пять баллов, а вот за сборку, чтобы уж совсем не перехваливать, выставлю четыре с половиной из пяти все из-за тех самых придирок. Если же про них забыть, то сделан Eizo EV3237 просто превосходно.
Использование полуматовой (полуглянцевой) поверхности матрицы подтверждает выше представленная фотография. Незаметный (или еле заметный) кристаллический эффект гарантирован.
По двум наклейкам на корпусе можно узнать не только информацию, аналогичную указанной на коробке, но и дату производства – 19 сентября 2014 года. Ревизия монитора – 7SQ или FXA.
На корпусе Eizo EV3237 присутствуют два логотипа компании и указание на стандарт Energy Star.
Разъемы для подключения находятся в задней части корпуса и ориентированы вниз. Среди них: гнездо питания, кнопка переключения питания, цифровые DVI-D, HDMI, два Display Port, USB вход, аудиовход.
Три разъема USB 3.0 для подключения периферии и Audio-Out расположились так же в задней части, но в отдельном блоке с левой стороны корпуса. Два динамика мощностью 1 Вт каждый разнесены по обе стороны корпуса, в нижней части. Качестве ниже среднего, а поэтому выдаваемый ими звук совсем точно не устроит людей, жалающих послушать музыку. Низкие частоты отсутствуют, высоких тоже практически нет. После 25 пунктов мощности (возможный максимум – 30, проверялось при 100% уровня громкости в ОС) аудиосистема начинает трещать.
Из интеллектуальных помощников у монитора есть два датчика – приближенности и внешней освещенности.
Первый позволяет отключать и включать монитор в зависимости от положения пользователя, второй – регулировать яркость подсветки в зависимости от освещенности в рабочем помещении. К первому претензий нет – работает адекватно, но явно на пользу монитору не пойдет. От частых включений и выключений еще ни одному электрическому устройству лучше не становилось. Что касается второго, то уж очень он чувствительный. Малейшее изменение положения головы и давай крутить яркость туда-сюда. Провел рукой – опять заново. Изменения происходит пускай и плавно, но довольно заметно.
В итоге для себя я решил просто установить наиболее подходящую яркость на протяжении всего дня и не перекладывать задачу на сенсор. Что будет в вашем случае – покажет непосредственно практика.
Изучаемый монитор отличается широкими эргономическими возможностями. Доступен наклон корпуса в пределах от -5 до +35 градусов, поворот на 344 градусов (далее срабатывает ограничитель и приходится крутить обратно) и изменение высоты на 139 мм от нижней точки. Портретный режим (Pivot) отсутствует, что довольно странно.
Причем, несмотря на его отсутствие, центровка экрана выполнена далеко от идеала. Металлические крепления корпуса к центральной колонне явно имеют свободный ход (а возможно они просто недостаточно жесткие), что выливается в две фотографии, продемонстрированные выше. Тут инженеры точно недоработали. В этом нет сомнений. Приходится постоянно ровнять на глаз…
Основание подставки выполнено из металла и черного матового пластика по периметру. Все крепления металлические. Для удержания дисплея в одном положении применяется две крупные резиновые ножки, прикрученные к подставке с помощью двух пар винтов. Такой способ крепления я вижу впервые.
В новинку для меня было и крепление подставки в центральной колонне. Тут не применяются винты с накаткой, есть лишь некий механизм блокировки с помощью небольшой металлической полоски и четырех зацепов. Для освобождения подставки необходимо потащить на себя пластиковый фиксатор и выполнить поворот основания на ~10-15 градусов.
Управление монитором производится посредством семи физических клавиш (одной из которых является кнопка включения), расположенных правее центра нижней рамки – особенность всех мониторов Eizo. Пиктограммы, указывающие на действия - отсутствуют. Рядом находятся два датчика – освещенности и приближенности. По правую сторону разместился белый светодиод питания, который можно выключить через OSD Menu.
Управление дисплеем далеко от стандартного, здесь сказывается иная логика японских разработчиков. Начнем с далеко не самого удачного расположения клавиш – не строго по центру, ни справа, ни слева. Вторым пунктом проходит величина кнопок – она, на мой взгляд, явно недостаточна. Третье – несколько довольно важных разделов можно вывести, нажав одну строго определенную клавишу. Четвертое – в каждом из разделов для того, чтобы перейти на уровень ниже, необходимо выбрать пункт Return (возвращение), либо полностью убрать OSD Menu и зайти в него повторно.
Важным же изменением в сравнение с ранее протестированным монитором EV2736WFS стал переход к экранным пиктограммам, благодаря которым теперь стало проще управлять монитором при отсутствии внешнего освещения. К тому же теперь каждая клавиша может выполнять разные действия – как на современных моделях других производителей. Анимация быстрая, отклик на клавиши практически моментальный, тормозов и “лагов” не замечено.
В итоге система управления удобна, но привыкнуть к логики инженеров Eizo все равно придется. Впрочем, EV3237 – это такой монитор, который можно настроить один раз и больше этим не заниматься. А если ваш случай несколько иной, а нажимать клавиши на корпусе нет желания – существует возможность установить ПО от Eizo и делать все тоже самое с компьютера с помощью мышки.
Итак, при нажатии одной из шести основных управляющих клавиш на экране возникает полоса с программными кнопками, ровно над физическими.
Среди быстрых настроек доступны следующие: переключение режимов изображения, выбор источника сигнала, включение PiP и PbP, изменение уровня яркости и громкости встроенной акустической системы.

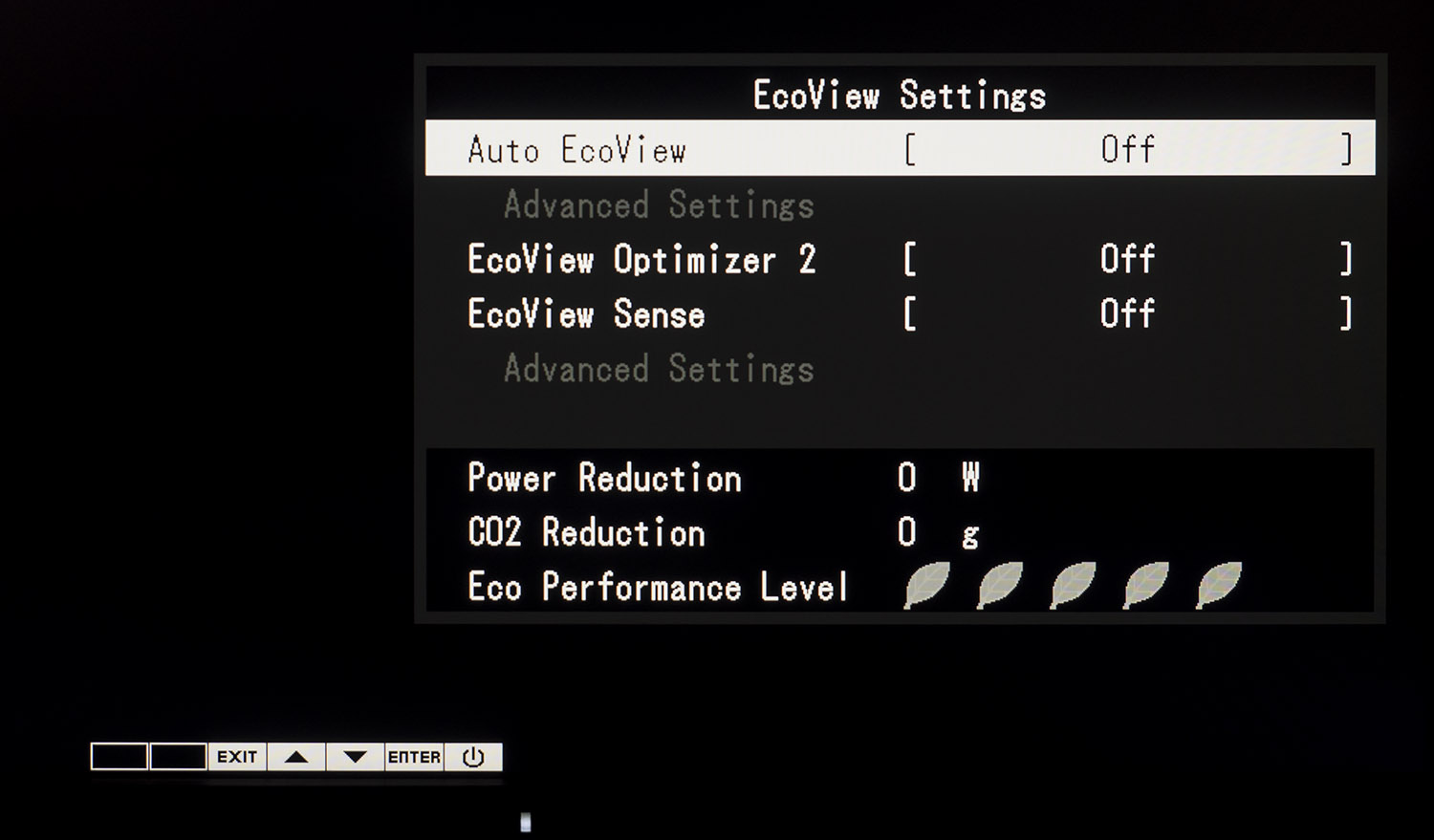

Отдельным пунктом идет управление датчиками и технологиями под общим названием EcoView. Тут вам предлагается возможность изменения поведения системы автоматической регулировки яркости, датчика приближенности и дается возможность активировать систему EcoView Optimizer 2 для дополнительного снижения энергопотребления.
Теперь перейдем к рассмотрению структуры основного меню, скрытого за соответствующей кнопкой:
О дизайне тут говорить не приходится – его нет. А вот разделов стало меньше и скомпонованы они несколько иначе, в том числе пункты и подразделы в них. Сравнения я виду, естественно, с EV2736WFS.
На этот раз у новинки Eizo пять разделов. Пройдемся по каждому из них.
В первом скрыты все основные настройки, связанные с цветопередачей. Режимы изображения, яркость, контрастность, цветовая температура, гамма – это самое необходимое. Если перейти в раздел Advanced Settings, то можно обнаружить параметры, отвечающие за насыщенность и цветовой оттенок (оба заблокированы для большинства предустановленных режимов), воздействие технологии OverDrive на матрицу и изменение RGB Gain для более точной регулировки ЦТ. При переключении режимов цветовой температуры вы можете наблюдать, как меняются эти значения. Производитель ничего не скрывает.
Раздел под названием Signal предлагает включить наиболее подходящий режим управления встроенным скалером, выбрать цветовой формат, увеличить рабочий диапазон (возможно, необходимо при HDMI подключении) и определить источник звука.
В следующем разделе Preferences сосредоточены прочие настройки, не относящиеся к выдаваемой картинке. Определение расположения меню, переключения режима работы одного из USB портов, включение Power Save и Eco Timer, отключение индикатора питания и сброс всех настроек к значениям по умолчанию – это все сосредоточенно именно здесь.
Для изменения языка локализации пользователю предоставлен отдельный раздел меню. Но русского вы здесь не увидите, несмотря на официальные поставки мониторов Eizo на территорию РФ и даже наличие русского языка в нескольких проспектах и инструкции по настройке.
Последний раздел предоставляет основную информацию по монитору, а точнее: название серии и модели, серийный номер, наработка (в часах), источник сигнала, рабочее разрешение, частота вертикальной и горизонтальной разверток.
Доступ к сервисному меню найден не был. Любое из перепробованных сочетаний кнопок не позволило достичь цели, а найденные в интернете способы для более старых моделей в случае с новинкой EV3237 оказались бесполезными и нерабочими.
В мониторе Eizo EV3237 установлена новейшая IPS матрица с разрешением 3840x2160 пикселей и подсветкой типа W-LED. Проверим цветовой охват:
Проверка осуществлялась при заводских настройках монитора в режиме User. По представленным скриншотам становится ясно, что новинка от Eizo относится к моделям со слегка расширенным цветовым охватом, но до полноценных GB-LED решений ей далеко, в том числе до своего недавно рассмотренного конкурента от Samsung.
В режиме sRGB, несмотря на мои ожидания чуда, цветовой охват меняется на сотые доли процента, то есть совсем незаметно для наших с вами глаз. Очень жаль.
Дополнительно был проверен цветовой профиль, найденный на официальном сайте Eizo специально для данной модели монитора (на CD-диске из комплекта поставки профиля нет, как ни странно). По нему можно судить о том, что действительность несколько отличается от того, как себе ее видят в Eizo. Оно и не удивительно – профиль не универсальный и сделан для одного конкретного монитора. Разброс параметров в разных партиях матриц не учитывается. Для работы с цветом это ни есть хорошо. А с учетом заметного выхода цветового охвата EV3237 за пределы sRGB в зеленой, бирюзовой и синей областях - использовать профиль при работе с цветом просто необходимо.
Итоговые результаты соответствия цветового охвата монитора стандартизированным пространствам при настройках по умолчанию в режиме User (1 или 2 – неважно, они настроены одинаково):
В режиме sRGB:
Напомню, что все значения были получены в режиме сравнения Absolute, с отсечением цветов и оттенков, выходящих за границы референсных значений. Итоговые результаты по двум основным режимам можно назвать высокими и вполне ожидаемыми. Единственная претензия возникает в отсутствии эмуляции стандарта sRGB в соответствующем пресете изображения. Какой в нем толк, если он чисто с визуальной точки зрения полностью соответствует User 1 и User 2 при настройках по умолчанию? Так более того – в sRGB Mode заблокирована возможность управлять несколькими основными параметрами. Спрашивается – “В чем прикол?”. Ответа я не нашел.
Что касается оттенков, превосходящих рассмотренные стандарты в различных режимах, стоит отметить, что бороться с ними можно известным методом – использованием ICC/ICM профилей и программного обеспечения с нормальной поддержкой системы управления цветом (CMS). Среди таковых: продукты компании Adobe, Google Picasa, XnView, средство просмотра фотографий Windows (7/8/8.1), Firefox, Google Chrome (необходимо прописать специальный ключ в .exe файл) и прочие.
У рассматриваемого монитора присутствуют пять предустановленных режимов изображения, два из которых названы User 1 и User 2 (и по умолчанию используют одни и те же настройки). Поэтому во всех дальнейших таблицах присутствует одна колонка на двоих. Изначальные же настройки выглядят следующим образом:
Изучим полученные результаты, представленные в таблице ниже:
По умолчанию для всех режимов установлена максимальная яркость, отличающаяся в силу разных значений RGB Gain. Никто не мешает ее снизить до приемлемого уровня. Коэффициент контрастности не доходит до заявленного значения в 1000:1 и держится в диапазоне от 100:1 (соответствует контрасту отпечатка на бумаге) в Paper до 863:1 в sRGB.
Точность установки точки белого находится на хорошем уровне в каждом из основных режимов. Среднее значение гаммы плавает в зависимости от выставленного пресета – от 1.97 до 2.16.
Из-за нестандартного цветового охвата использование стандартно выставленного профиля sRGB в операционной системе не позволяет получить монитору высокие результаты по отклонениям цветопередачи. Впрочем, даже в таких обстоятельствах он продемонстрировал отклонения ниже большинства протестированных мониторов. Уверенный, хороший уровень.
В случае с монитором Eizo EV3237 я решил обойтись без полноценной калибровки, производя лишь дополнительную ручную настройку для получения 100 нит при точке белого в 6500K и создав профиль устройства (профилирование) в Argyll CMS. Использовались следующие значения параметров:
Как видно, после ручной настройки и дальнейшего использования стандартного профиля sRGB результаты стали лучше только у точки белого, ну и, конечно, снизилась яркость до необходимо уровня при небольшом снижении коэффициента контрастности.
Установка и применение профиля от Eizo привнесли свои коррективы в уровень отклонений DeltaE94. Они снизились до 0.69 в среднем и 2.94 в максимуме. Система узнала возможности монитора и цвета в ПО с поддержкой системы управления цветом (CMS) пришли в норму. Это очень хороший результат для непрофессионала по работе с цветом. Говоря иначе – для тех самых 99% пользователей.
Если создать уникальный профиль для конкретного экземпляра монитора после ручной настройки, то результаты станут еще выше. Как показал наш пример – 0.25 DeltaE94 в среднем и 0.71 в максимуме. Тут не придраться. Выше некуда! Что касается среднего значения гаммы в 2.14, то оказалось, что EV3237 лучше с правками через LUT видеокарты не трогать – лучше не становится, да и разница если и есть, то минимальна. А возможности работать со встроенным 10-битным LUT, увы, нет.
С помощью программы HCFR Colormeter и откалиброванного колориметра X-Rite Display Pro мною были изучены гамма-кривые во всех рассмотренных выше режимах, как изначально предустановленных, так и специально разработанных. Кроме того, по произведенным измерениям можно оценить расхождение серого клина (точек черно-белого градиента) на CIE диаграмме и сделать выводы о преобладании того или иного паразитного оттенка, либо его таковом отсутствии.
Заводская настройка выполнена очень достойно. Гамма-кривые практически вплотную расположились на референсной кривой. Светлые оттенки чуть светлее, чем должны быть. Точки серого клина лежат плотной группой в зоне с максимально допустимыми отклонениями DeltaE<10, а некоторые из них в области DeltaE<3.
В таком состоянии монитор Eizo EV3237 смог заполучить один зачет по стабильности серого и был близок отличному результату по White Point. Прочие отклонения – следствие нестандартного цветового охвата устройства.
Как было сказано ранее – режим sRGB отличается от User на сотые доли процента, поэтому никакой разницы вы не заметите, в том числе по отчету UDACT, который здесь представлен не будет. А смысл?
Среди двух оставшихся режимов интересным можно признать Paper Mode. В нем точки черного сильно поднята вместе со всеми оставшимися темными оттенками, что видно по гамма-кривым. Картинка очень мягкая, приглушенная. Точки серого клина ушли за пределы рассматриваемого диапазона, ведь цветовая температура ниже 5000К.
Ручная настройка в режиме User позволила добиться более высоких результатов точки белого и серого клина. Гамма-кривые изменились незначительно.
В таком виде монитор EV3237 получает уже два зачета по отмеченным выше дисциплинам.
Установка и применение профиля от Eizo изменяет ситуацию в лучшую сторону. Добавляется один зачет, а уровень Profile Quality вплотную подошел к зеленой зоне.
Но каждому монитору нужен свой – уникальный профиль. В наших условиях нет сложностей его создать, что и было сделано. При его активации результат теста UDACT впечатляет. Четыре зачета и соответствие четырем основным цветовым стандартам. На большее монитор со стандартной W-LED подсветкой не способен, да ему это и не нужно, как и большинству пользователей.
Полноценная калибровка монитора при сохранившихся ручных правках с внесением корректировок в LUT видеокарты не принесла ничего хорошего. Среднее значение гаммы хотя и приблизилось к 2.20, но если рассматривать ее гамма-кривые более подробно, то становится понятно, что придраться здесь можно еще больше, чем при стандартных настройках монитора. Как показывает практика – если требуются самые минимальные правки в гамма-кривые, то их лучше просто не делать. Чаще, как это и случилось с EV3237, становится хуже или все остается на том же уровне.
У монитора Eizo EV2736WFS есть два датчика (приближения и внешней освещенности), с работой которых мы уже разобрались в разделе «Меню и управление», а поэтому остается поговорить про дополнительные пункты меню, которые способны повлиять на точность цветопередачи. Среди таких у изучаемого устройства присутствуют лишь режимы Gamma. По умолчанию установлен пресет Gamma 2.2, но есть и другие варианты:
Собственно тут можно было бы обойтись и без комментариев. Зная, что при стандартных настройках монитор демонстрирует гамма-кривые близкие к идеалу, менять их глупо. В этом вы можете убедиться и сами по скриншотам результатов выше.
Теперь быстро пройдемся по возможностям программы Eizo ScreenManager Pro, которую можно скачать с официального сайта производителя. Для ее работы требуется подключение монитора через USB кабель (входит в комплект поставки) к ПК, после чего предоставляется полноценная возможность изменять все параметры встроенного OSD Menu и даже больше, но с помощью клавиатуры и мышки. Доступно, легко, быстро и наглядно.
Настраивайте технологию EcoView парой кликов мышки.
Для датчика автояркости можно установить минимальный и максимальной уровень яркости подсветки, а так же определить при каких условиях внешнего освещения этот уровень будет достигаться. Выбор не большой, но он есть.
Отдельно настраивается датчик приближенности. Можно выбрать уровень чувствительности и время до отключения монитора в случае отсутствия пользователя.
Следующие разделы предлагают активировать встроенные в ПО паттерны, имитирующие фактуру разных типов бумаг (удобно для режима Paper и просто для продолжительного чтения), включить систему напоминания о необходимости сделать перерыв в работе, назначить клавишу (или сочетание клавиш) для отключения монитора и установить перенос рабочих параметров на второй монитор Eizo при работе с двумя сразу.
В Color Adjustment следует выбрать режим изображения.
Выставить все необходимые параметры ответственные за цветопередачу, четкость картинки и уровень разгона матрицы можно в дополнительной вкладке Color.
Для каждого из приложений можно назначить определенный режим изображения, активируемый в автоматическом режиме (моментально), а если настройки для приложения пользователем не определены – указать выполняемое действие. Собственно на этом все. Идем дальше.
Использование псевдодесятибитной матрицы (8 бит + FRC) позволило монитору Eizo EV3237 произвести градиенты на оценку пять. Придраться не к чему, как при заводских настройках в различных режимах, после ручных правок стандартных параметров меню и, естественно, после применения профилей без правок в LUT.
Если же очень захочется его откалибровать, то знайте – правки в LUT будут не существенные, а градиенты изрядно попортятся. Проверено на протестированном экземпляре. Появляются паразитные оттенки в виде тонких линий, около 5-7 штук на весь изучаемый диапазон.
Продолжим изучение монитора Eizo EV3237, оценив стабильность цветовой температуры в стандартных и специальных режимах изображения.
Результаты данной таблицы представляют из себя отклонения точек серого клина по оси X. Вертикальную ось они не затрагивают, а поэтому оценить наличие паразитных оттенков возможно лишь по CIE диаграмме из подраздела “Гамма-кривые, баланс серого и результаты UDACT”.
Полученные результаты подтверждают, что высокие оценки баланса серого в тесте UDACT заслуженны. Отклонения минимальны и они подтверждают качественную заводскую настройку/калибровку (которая не заявлена) всех режимов.
Ручная настройка привела к увеличению отклонений более, чем в два раза. При этом результат остается все равно очень высоким. А применение различных профилей (просто сообщающих системе о различных рабочих параметрах монитора) ничего не меняет – так и должно быть.
Теперь рассмотрим результаты специальных режимов ЦТ Color Temp., коих у монитора Eizo EV3237 большое количество (от 4000К до 10000К с шагом 300-500К в зависимости от значения), но для тестов я выбрал только семь возможных вариантов, в том числе режим Off – с нативной точкой белого. При этом стоит учесть, что пресет 6500K полностью соответствует значениям User 1/2 из первой таблицы данного подраздела тестирования:
По последней традиции отмечу следующие моменты:
Из всего этого делаю следующий вывод – оставайтесь при настройках по умолчанию или настраивайте вручную при большой необходимости и возможности сделать это точно.
Для первоначального изучения стабильности контрастности и диапазона изменения яркости был выставлен режим User. Значение Brightness менялось с 100 до 1% с шагом в 9-10%. Для представленной ниже таблицы измеренные значения были получены через программу HCFR, которая дает возможность более точно оценить уровень черного (три знака после запятой) и соответственно определить достоверный коэффициент контрастности.
Полученный рабочий диапазон яркости составил 5-340 нит при стабильном коэффициенте контрастности на уровне ~850:1. При этом снижение яркости практически линейно. Общий результат - превосходный. Как в Eizo заявляют, так и выходит на деле.
Значение верхней границы яркости точки белого в 340 нит позволит без особых проблем работать с монитором во многих ситуациях, когда на рабочем месте очень светло. А нижнее в 5 нит максимально снизит нагрузку на глаза в случае работы вечером при слабом внешнем освещении или даже ночью при его полном отсутствии. Более того – у вас есть возможность выйти на уровень в 0,5% и даже 0%. Это снизит яркость до 2-3 нит, но выяснить уровень черного просто невозможно – используемые приборы на это неспособны. Именно поэтому я ограничился 1% минимальной яркости. Реальные возможности EV3237, как вы теперь поняли - еще выше.
В мониторе Eizo EV3237 используется IPS матрица с заявленным временем отклика в 5 мс, измеренным по методике Gray-to-Gray, что является не таким уж и плохим результатом для монитора подобного класса.
Технология разгона OverDrive применяется по умолчанию и может быть настроена или полностью отключена (режим Off) по желанию пользователя. Изначально используется значение Standard. Посмотрим на полученные результаты:
Монитор EV3237 по скорости матрицы оказался схож с современными Full HD и WQHD решениями на IPS/PLS/AHVA матрицах. Он оказался явно быстрее своего рассмотренного конкурента от Samsung, к тому же артефакты полностью отсутствуют. Ничего плохого сказать не могу.
Сравнивать же монитор со 120-144 Гц TN+Film не стоит, поскольку куда большая разница будет из-за 120-144 кадров в секунду, а не скорости отклика матрицы. Я уж не говорю про технологии LightBoost, ULMB, Blur Reduction и G-Sync, которые позволяют значительно улучшить плавность картинки в различных ситуациях. В классе же 4К дисплеев данные технологии пока не представлены.
Теперь перейдем рассмотрению других режимов разгона:
Кроме Standard в настройках можно выставить Off и Enhanced. В первом случае разгон полностью дезактивируется, длина шлейфов заметно увеличивается, артефакты отсутствуют. В режиме Enhanced шлейфы как при отключенном Overdrive, но сильные артефакты проявляют себя в любых задачах. Так что стоит остановиться на настройках разгона матрицы по умолчанию. И лишний раз о них не вспоминать.
Измеренный с помощью программы SMTT средний инпут-лаг на основании десяти фотографий составил 25,6 мс (при Display Port подключении). Максимальный же не превысил 28 мс, что является ожидаемым и вполне себе стандартным результатом для 4К дисплея с большим количеством портов для подключения видеосигнала.
Перейдем к рассмотрению углов обзора новейшего монитора стандарта 4К Eizo EV3237 на IPS матрице.
По представленному выше изображению прекрасно видно, что сильных изменений картинки при смене угла обзора нет. На мониторе Eizo снижение контрастности с увеличением угла просмотра происходит очень медленно. Появление желтого оттенка в нижней части при просмотре сверху заметно слабо. В реальных условиях несерьезное изменение угла никак не сказывается на качестве отображения картинки. Однако, у IGZO панели в конкурентах от ASUS, Dell и Sharp углы обзора, совершенно точно, лучше. Для многих разница будет не существенной, но мне было бы глупо отрицать ее присутствие. Монитор по углам обзора больше похож на 27-дюймовые WQHD или чуть лучше.
У EV3237 появление того или иного оттенка (синего и фиолетового) на части экрана при изменении положения головы от центра (так называемый цветовой сдвиг) заметно слабо. Если же сравнивать с TN+Film моделями стандарта 4K, то смело можно говорить об его полном отсутствии.
При диагональных углах обзора наблюдается более заметное снижение контрастности, изображение покрывает этакое слабое серо-белое облако, более сильное и заметное, чем у монитора Samsung U32D970Q с PLS матрицей и GB-LED подсветкой. При просмотре снизу этот эффект проявляется не так сильно, но при этом картинка становится несколько темнее, особенно в тенях.
Быстрее всего рассмотреть данную особенность можно, взглянув на угол экрана, находясь где-то в стороне от монитора в темное время суток. Фотография наглядно демонстрирует то, что вы должны увидеть.
Также по ней можно судить об отсутствии паразитного оттенка (просто снижается контрастность, высветляются тени) при просмотре изображения под углом. Разница в сравнении с конкурентами на IGZO панелях есть и она очевидна. Кто же лучше в данном отношении? Eizo или Samsung? Наверное, последний.
Glow эффект на цветных изображениях не такой сильный, как на черных поверхностях (особенно при плохом внешнем освещении) либо сплошном черном поле. Примеры последних показаны на фотографиях выше. Пускай у каждого из вас будут свои выводы. А меня в этом плане Eizo EV3237 опечалил. За 150 тысяч хотелось бы получить что-то похожее на возможности EV2736WFS с как таковым – отсутствующим Glow.
C другой стороны, если вы работаете при минимальной яркости (ну или хотя бы 40-50 нит), то Glow эффект минимальный. Первый раз я поставил EV3237 на стол уже поздно ночью, включил, вывел черное поле и сильно удивился. Неужели нет Glow? Оказалось, что по умолчанию был активирован датчик внешней освещенности и он установил уровень Brightness в 5%. Когда же я привел дисплей к уровню других (по уровню яркости, для тестов), то все встало на свои места. По уровню Glow это уровень Samsung U32D970Q но с другими паразитными оттенками в силу иного типа подсветки матрицы. А разница в цене-то какая.
Равномерность подсветки монитора и цветовой температуры по полю экрана проверялась в 35 точках при установленной яркости дисплея в 200 нит. За основу всех подсчетов (отклонений) берутся данные из центральной точки.
Среднее отклонение от центральной точки составило 7.3%, а максимальное – 14%. Монитор показал результат заметно выше среднего, на уровне конкурирующей модели Samsung и 27-дюймового WQHD Eizo.
По представленной выше диаграмме поверхности можно наглядно увидеть, как сосредоточен уровень яркости по полю матрицы. Яркость в 200+ нит была зафиксирована в верхней части панели. Наиболее сильно затемнен верхний правый угол. Три оставшихся снижение яркости затрагивает не сильно. Минимум был обнаружен в двух точках внизу матрицы.
С учетом отсутствия какой-либо системы компенсации неравномерности подсветки (по крайней мере, заявленной) результат, повторюсь, хороший.
Представленная фотография белого фона (с заметной недодержкой) прекрасно демонстрирует все это вживую. При работе разница заметна, но, пожалуй, по другому рабочему параметру – равномерности цветовой температуры. О чем мы еще поговорим подробнее.
Теперь рассмотрим черный фон, оценив его равномерность по двум фотографиям с разной экспозицией, чтобы вы могли наглядно увидеть все проблемные зоны попавшего к нам в руки экземпляра. И тут Eizo EV3237 показал себя вполне неплохо. Если смотреть на первую фотографию, можно отметить хорошо видимые засветки в двух верхних углах со средним по степени проявления паразитным оттенком и две точечные засветки в двух нижних углах. В целом результат чуть лучше, чем у Samsung U32D970Q, но разница для многих окажется несущественной.
На самом же деле первая фотография – это очень хорошая цветовая и световая чувствительность матрицы фотоаппарата, и не более того. Для моих глаз все четыре засветки были явно меньше по своей силе.
Какого-то сильного дискомфорта подобный результат в ходе реальной работы создать не должен, особенно если осознавать, что реальность ближе ко второй фотографии. К тому же стоит помнить, что работать при полном отсутствии внешнего освещения – портить себе глаза. А при работе днем увидеть что-то подобное и вовсе не представляется возможным. Таковы особенности нашего зрения.
Куда вероятнее вы столкнетесь с Glow эффектом, от которого EV3237 (в отличие от аналогов на IGZO) не избавлен. Но это уже другая история, никак не относящаяся к равномерности подсветки. Могу дать лишь один совет – снижайте яркость до комфортного минимума. Тогда и засветки будут казаться меньше, да и Glow будет раздражать значительно реже.
Теперь перейдем к рассмотрению равномерности цветовой температуры на всей площади экрана.
При тестировании использовались ручные настройки ЦТ для получения 6500K в центральной точке. Среднее отклонение – 1.9%, максимальное – 5.2%. Монитор в данной дисциплине продемонстрировал результат ниже среднего. Тут становится понятно, что никакой системы компенсации неравномерности подсветки в EV3237 точно нет, и по этому параметру он не конкурент более доступному и продвинутому с точки зрения технологий решению Samsung. Увы.
Полученный диапазон цветовой температуры составил 6144-6815 Кельвин, что более чем на 50 Кельвин больше стандартной разницы в 600K между граничными значениями, выявленными у большинства протестированных по нашей методике мониторов. Построенная диаграмма поверхности совсем не похожа на таковую по равномерности подсветки. Рисунок тут иной.
Основные проблемные области – нижняя левая часть экрана и верхняя правая. Именно при их сравнении в реальной работе в среде ОС (документы, веб-серфинг на сайтах со светлыми равномерными фонами) заметна существенная разница. Ощущения усиливает и разница в яркости между этими участками. Тут снова вспоминается стоимость EV3237 и возможности конкурентов в том же ценовом диапазоне. Хороших слов нет, одни эмоции.
За счет использования светодиодной подсветки монитор отличается экономичностью энергопотребления по сравнению с CCFL, которую точно уже не будут использовать при проектировании 4К дисплеев.
С настройками по умолчанию в режиме User 1/2, при которых была измерена светимость белого поля в 340 нит (возможный максимум), модель Eizo EV3237 потребляет ~62 Вт*ч/ч. Снижение яркости до 200 и 100 нит позволяет опустить первоначально полученное значение до 43 и 31 Вт*ч/ч соответственно. Результат ожидаемый.
Обычная W-LED подсветка существенно экономнее продвинутой GB-LED. Отсюда и разница в результатах при сравнении с Samsung U32D970Q.
Температурный режим монитора после пяти часов беспрерывной работы (при температуре в помещении в 24 градуса) на разной яркости составил 31-33.5 градуса. Равномерность нагрева высокая. Подобный нагрев вас беспокоить не будет.
В мониторе Eizo EV3237 применена IPS матрица с полуматовой (или полуглянцевой – называйте, как хотите) рабочей поверхностью. Это одно из отличий от конкурентной IGZO панели. Из-за небольшой величины пикселей и возможностей используемой фотокамеры сделать качественный макроснимок не удалось, а поэтому пришлось ограничиться кропом.
Несмотря на то, что пиксели на фотографии далеки от «идеала чистоты», могу вас заверить – кристаллический эффект на EV3237 минимально возможный, а для многих он попросту будет отсутствовать. Более того – я впервые сталкиваюсь с IPS панелью с полуматовой поверхностью, у которой КЭ не проявляет себя даже при взгляде под углом (или просто смотря на экран сверху/снизу). Невероятно! Это одно из существенных отличий модели Eizo от конкурента на PLS матрице Samsung с расширенным цветовым охватом.
Как не сложно догадаться, от эффекта Cross Hatching используемая матрица не страдает.
В ходе тестирования было выявлено, что монитор Eizo EV3237 действительно обходится без ШИ-модуляции. Тем самым подтверждается заявление производителя о Flicker-Free подсветке.
Зная о применении гибридного метода управления яркостью у EV2736WFS, когда в диапазоне 0-19% ШИМ все же дает о себе знать, в случае с EV3237 были сделаны четыре фотографии при уровнях Brightness в 100, 50, 20 и 5% (для него значительно повышена яркость в графическом редакторе).
В любом из случаев разделительные полосы отсутствуют, нет и намека на них. Так что ваши глаза будут в безопасности. Это еще одно из отличий монитора от конкурента Samsung.
При покупке мониторов, выпущенных брендами, которые изначально ставят себя выше других игроков рынка, вы всегда переплачиваете за бренд, давно заработанный имидж, обязательства, в которые себя поставил сервис (пять лет гарантии) и какие-то (далеко не всегда) уникальные технологии, а порой просто маркетинговые уловки и заявления. В каждом отдельном случае эта переплата на фоне ближайших конкурентов сильно варьируется. И в случае первого Eizo, с которым мне пришлось познакомиться полтора года назад, разница стоила переплаты. Был бы я уверен в этом и сейчас, если бы не кризисные цены. Что касается 4К новинки EV3237, то тут есть над чем подискутировать.
Безусловно, ни к внешнему виду, ни к качеству изготовления не придраться. Все на высшем уровне. Виден профессиональный и давно зарекомендовавший себя подход в производстве. Есть небольшие огрехи, которые можно поправить, но, возможно, инженеры Eizo их таковыми не считают, говоря об особенностях. Встроенные датчики внешней освещенности и приближения работают как часы, отличаются возможностью настройки, но нужны далеко не всем. Меня же и вовсе не устроила высокая чувствительность сенсора автоматической яркости. Пришлось просто установить наиболее подходящий уровень подсветки на период всей работы (тут главное сидеть в комнате с плотными шторами, при постоянном искусственном освещении).
Более чем достойная заводская настройка (в условиях отсутствия заявлений о калибровке каждого экземпляра, как у Samsung U32D970Q) вкупе с нестандартным цветовым охватом, который совсем не меняется в режиме sRGB – очень странный ход. Довольно высокая равномерность подсветки по уровню яркости становится не столь важной после полученных результатов по равномерности цветовой температуры. Очень хорошие впечатления от углов обзора спотыкаются об наличие Glow эффекта, который почему-то никуда не исчез, как у EV2736WFS. Понятно, никаких специальных версий матриц у LG Display или Samsung в Eizo на этот раз не заказывали. Решили поставить, что первое выйдет в свет. Так оно и вышло. Модель EV3237 – первый 31.5-дюймовый 4K монитор с обычной W-LED подсветкой и не IGZO матрицей.
Из основных и ничем не перечеркнутых достоинств: отличная настройка разгона панели с отсутствием видимых артефактов, качественные градиенты, низкое энергопотребление и нагрев, отсутствие ШИ-модуляции во всем рабочем диапазоне яркости, незаметный (или еле заметный) кристаллический эффект, в том числе под любым углом просмотра (сталкиваюсь с таким впервые на мониторах с полуматовой поверхностью матрицы).
Завершить можно широкими возможностями эргономики и диапазоном изменения яркости подсветки – все, как заявляет производитель. Можно получить в центральной точке 3 нит, а если захочется, то и меньше. Непрезентабельное с точки зрения дизайна меню отличается достаточным спектром возможностей и отсутствием бесполезных фишек. А если вам не нравится нащупывать маленькие кнопки почти в центре нижней рамки, то производитель представил возможность управлять монитором с помощью специального ПО с дополнительным набором функций – ScreenManager Pro.
За ~$2500 (в рублях считайте по курсу ЦБ на момент прочтения статьи) хотелось бы увидеть в мониторе больше, чем предлагает Eizo. С моей точки зрения большего будут ожидать и все потенциальные покупатели. Но что греха таить – такие устройства не всегда покупаются ради технологий. Бренд и крайне низкая доступность вместе с эфемерным статусом эксклюзивности и уникальности – то, за что определенная категория граждан готова переплачивать. Так было, есть и будет. И это касается не только Eizo.
При сравнении EV3237 с Samsung U32D970Q непонятно, почему в последнем, продающемся по 80-85 тысяч рублей на старте, есть встроенный LUT с полноценным доступом со стороны пользователя, а в почти вдвое более дорогом Eizo нет. Почему в настоящем японском мониторе с пятилетней гарантией решили не заморачиваться с равномерностью подсветки по уровню ЦТ, а корейцы применили пусть и не до конца доведенную до ума, но систему компенсации неравномерности цветовой температуры. Кто из них смотрит на NEC и ориентирован на потребительские запросы?
С другой стороны, если вы не готовы тратиться на калибровку (а уж тем более что-то читать и изучать на эту тему), расширенный цветовой охват вам не нужен, за свои глаза вы опасаетесь и готовы положиться на электронику монитора, а деньги – это последнее, о чем вы думаете при покупке очередного гаджета – Eizo FlexScan EV3237 интересное 31.5-дюймовое решение в стане 4К, которое выделит вас среди всех ваших родственников, знакомых, знакомых знакомых и ближайших техно-маньяков в радиусе нескольких километров. Очень вероятно, что даже в большем радиусе. Удачи в правильном выборе!
Для любителей читать только выводы – основные достоинства и недостатки Eizo FlexScan EV3237 в краткой форме представлены ниже.
Плюсы Eizo FlexScan EV3237:
Минусы монитора:
Может не устроить:
