В последнее время корпуса производства южнокорейской компании Zalman становятся частыми посетителями лаборатории Overclockers.ru. Данная статья посвящена Zalman M1, который появился на свет в мае 2014 года. До нас, как водится, он добрался несколько позже.
Выполненный в формате Mini Tower корпус M1 заточен под материнскую плату форм-фактора Mini-ITX, которые сегодня приобретают все большую популярность, как и сами компактные модели, позволяя в большинстве случаев собрать небольшой игровой ПК. И здесь на первый план выходит эффективность охлаждения компонентов.
Zalman M1 это во многом оригинальный и уникальный продукт, как по экстерьеру, так и по интерьеру. В чем его необычность – выяснится в данном обзоре.
И как обычно, начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Несмотря на свой типоразмер Mini Tower, Zalman M1 поставляется в довольно большой для данного формата коробке, из неокрашенного картона. Ее габариты: 500 x 330 x 460 мм (Д x Ш x В). Масса брутто – 7.7 кг.
На упаковке отсутствуют какие-либо картинки корпуса, мы покупаем кота в мешке. Да и название модели сразу можно не заметить, так оно втерлось в черную полосу. И тем не менее, конструктивные особенности продукта, спецификации, в том числе на русском языке, присутствуют. Имеются и традиционные ручки-отверстия для переноски.
Внутри коробки корпус стандартно упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами.
Аксессуары находятся внутри корпуса в фирменном пакете на молнии. В наборе только необходимое для сборки ПК, и мануал.
Комплект поставки Zalman M1 включает:
Zalman M1 выпускается на рынок в одной цветовой вариации – полностью черный внешний окрас.
Дизайн отличается от большинства конкурентов: внешне он мне показался мало похожим для корпуса ПК. Почти кубическая форма со срезанными гранями придает M1 весьма футуристической конструкцией.
Но это первоначальные впечатления, в дальнейшем он мне очень приглянулся. В любом случае, благодаря плавным линиям и ярко выраженному объему, корпус смотрится не агрессивно, достаточно лаконично, и не отторгает.
Zalman M1 получил конструкцию “маленькой башни” Mini Tower. Габариты корпуса: 261 мм в ширину, 394 мм в высоту и 426 мм в глубину. Масса нетто составляет 6.45 килограмма.
Материал изготовления шасси корпуса – холоднокатаная сталь SECC толщиной 0.8 мм. В конструкции присутствует довольно много пластика: из него изготовлены фронтальная, верхняя и нижняя накладные панели.
Органы управления расположены сверху корпуса в передней части. Набор стандартный: кнопки включения и сброса, два порта USB 3.0 и пара аудиогнезд mini-jack 3.5 мм. Сигнализатором питания служит встроенный в кнопку включения светодиод, индикатором активности накопителей – “глаз” в верхней части передней панели (синее и красное свечение, соответственно).
Две трети фронтальной панели перфорировано: все это место занимает вентиляционная решетка, за которой “трудится” втяжной вентилятор. А где отсеки для внешних устройств?
Снизу – откидывающийся лоток. Он держится на защелке, для открытия его достаточно с умеренным усилием придавить. Перед глазами предстает один 5.25-дюймовый отсек. Поверх него расположена док-станция для “горячего” подключения жесткого диска, так называемая Hot-swap. Также здесь расположен тумблер встроенного в корпус контроллера вентиляторов с пометками High и Low.
Фронтальная панель – съемная. Удерживается с внутренней стороны на шести защелках, демонтируется беспроблемно. По сути, снятие панели необходимо лишь для манипуляций с фронтальным вентилятором.
Противопылевой фильтр отщелкивается простым нажатием на его верхнюю часть, как и в случае с нижним лотком. Структура фильтра весьма мелка, эффективность задержания пыли должна быть на уровне.
Тыловая сторона выглядит “пузатой”. Снизу расположен выдвигающийся противопылевой фильтр. Отсек для блока питания оборудован ручкой, с ней БП будет легче вытащить из отсека наружу. Вытяжной вентилятор – только 120-мм модель, и два слота расширения, закрытые съемными перфорированными заглушками.
Обе боковины идентичны. Оборудованы внушительными вентиляционными решетками в виде мелкоячеистой стальной сетки, с проложенным изнутри слоем поролона. Снижение и шума и проникновение внутрь пыли, имеет место быть.
Верхняя панель Zalman M1, почти во весь свой размер, оборудована вентиляционной решеткой в виде мелкоячеистой сетки, под которой также расположился поролон. С боковых торцов панели имеются фигурные вырезки, напоминающие вентиляционные прорези (но сами ими не являющиеся).
Панель – съемная. Удерживается в задней части парой винтов с накатанной головкой и снимается простым сдвигом назад. Однако провода мешаются, и если ПК собран, полностью панель не отсоединить, можно лишь приподнять.
На днище, не считая четырех опорных резиновых ножек, расположенных по периметру, какие-либо другие элементы отсутствуют. Хотя по бокам можно заметить вентиляционные щели, через которые происходит забор прохладного воздуха блоком питания.
Зазор между днищем шасси и панелью не мал.
Итак, с внешним видом корпуса разобрались, теперь перейдем к изучению его внутреннего строения.

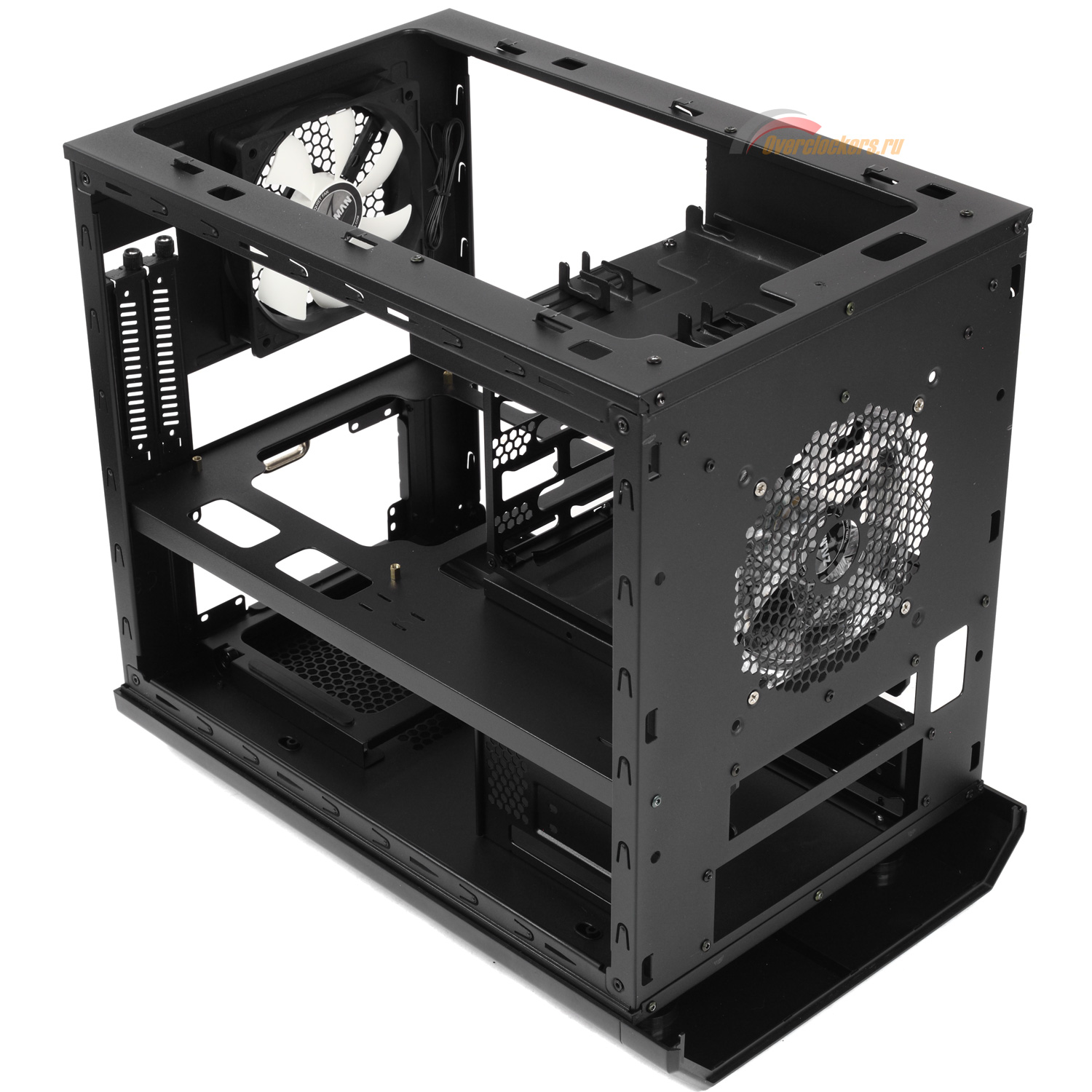

Внутренняя компоновка Zalman M1, как и его дизайн, в какой-то степени оригинальна, отличаясь от общепринятых норм. И очень неплохо продумана. Пространство поделено на два отсека: верхний под системную плату и накопители, а нижний под блок питания, оптический привод и дополнительный “горячий” жесткий диск. Продувается только верхний отсек, где расположено основное “железо”.
Как и снаружи, внутри корпус полностью черный.
Место для блока питания – в нижнем отсеке сзади, на постаменте. Ориентация БП может быть в обоих положениях.
Мягкую посадку блоку обеспечивают резиновые прокладки, а для плавного “заезда” при установке блока питания в отсеке предусмотрены два пластиковых колесика.
Блок питания устанавливается с наружной стороны, после предварительного монтажа к нему кронштейна, после чего задвигается внутрь. Максимальная длина блока составляет 180 мм.
Провода от БП выводятся в верхний отсек через отверстия в поддоне системной платы, этакий кабель-менеджмент. Всего отверстий шесть штук: пять вокруг установленной “материнки” и одно прямиком возле корзины HDD, со стороны правой боковины.
Материнская плата размещается в верхнем отсеке сзади, в горизонтальном положении. Устанавливается на прикрученные к поддону стойки (съемные). Поддерживаемый Zalman M1 форм-фактор материнских плат только один – Mini-ITX.
Максимальная длина графического адаптера составляет 350 мм. Высота процессорного охладителя – 160 мм (на самом деле может быть значительно больше – до 220 мм, в зависимости от установленных сверху “вертушек”). Крепление карт расширения – при помощи винтов с накатанной головкой.

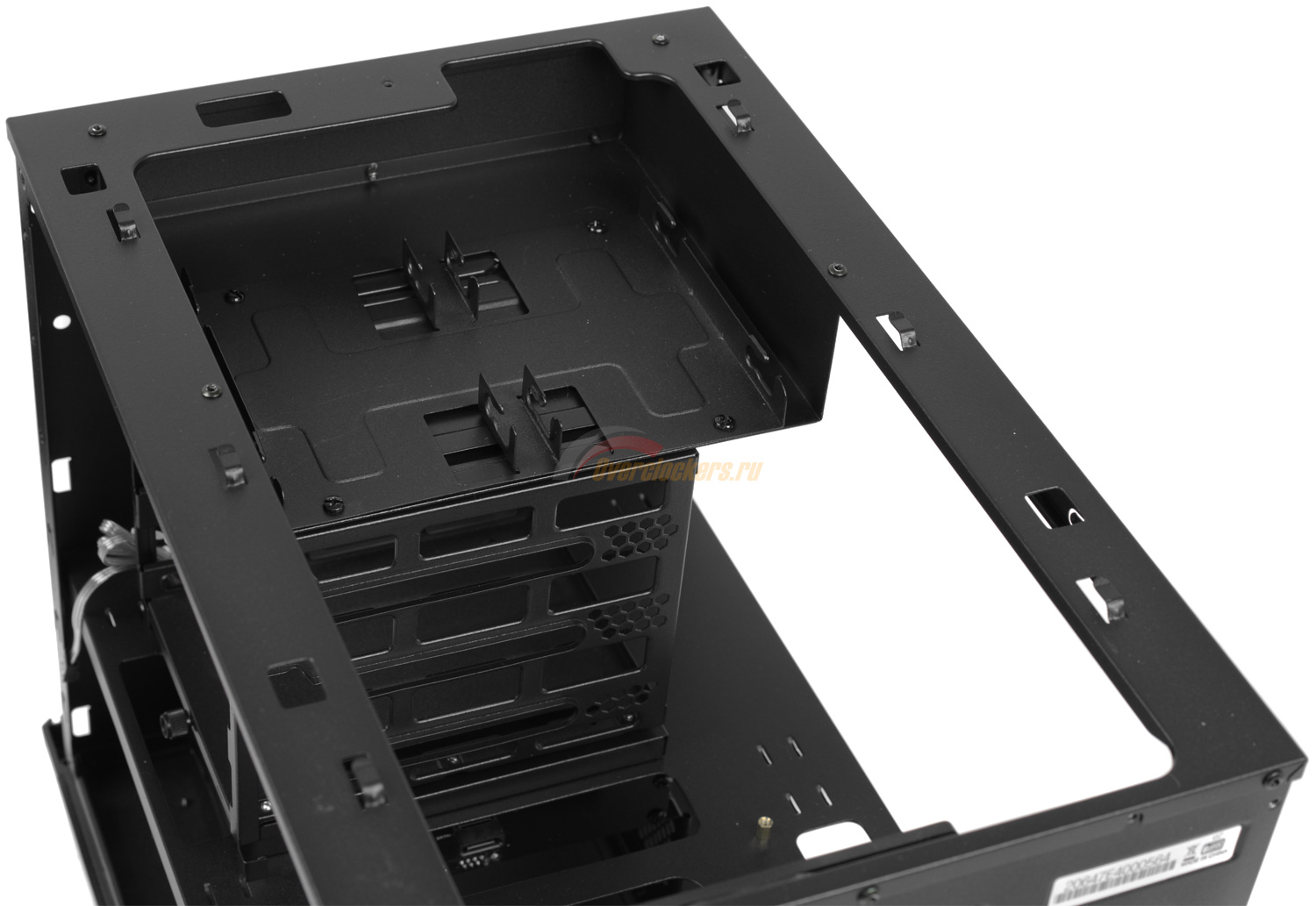

3.5-дюймовые жесткие диски или SSD-накопители в количестве трех штук размещаются в поперечном положении в основной корзине, расположенной в передней части верхнего отсека.
Корзина съемная, и при необходимости ее можно совсем удалить (удерживается одним винтом с накатанной головкой). Как можно видеть, корзина хорошо продуваема.
Крепление накопителей осуществляется посредством салазок.
Защита от вибраций очень хороша.

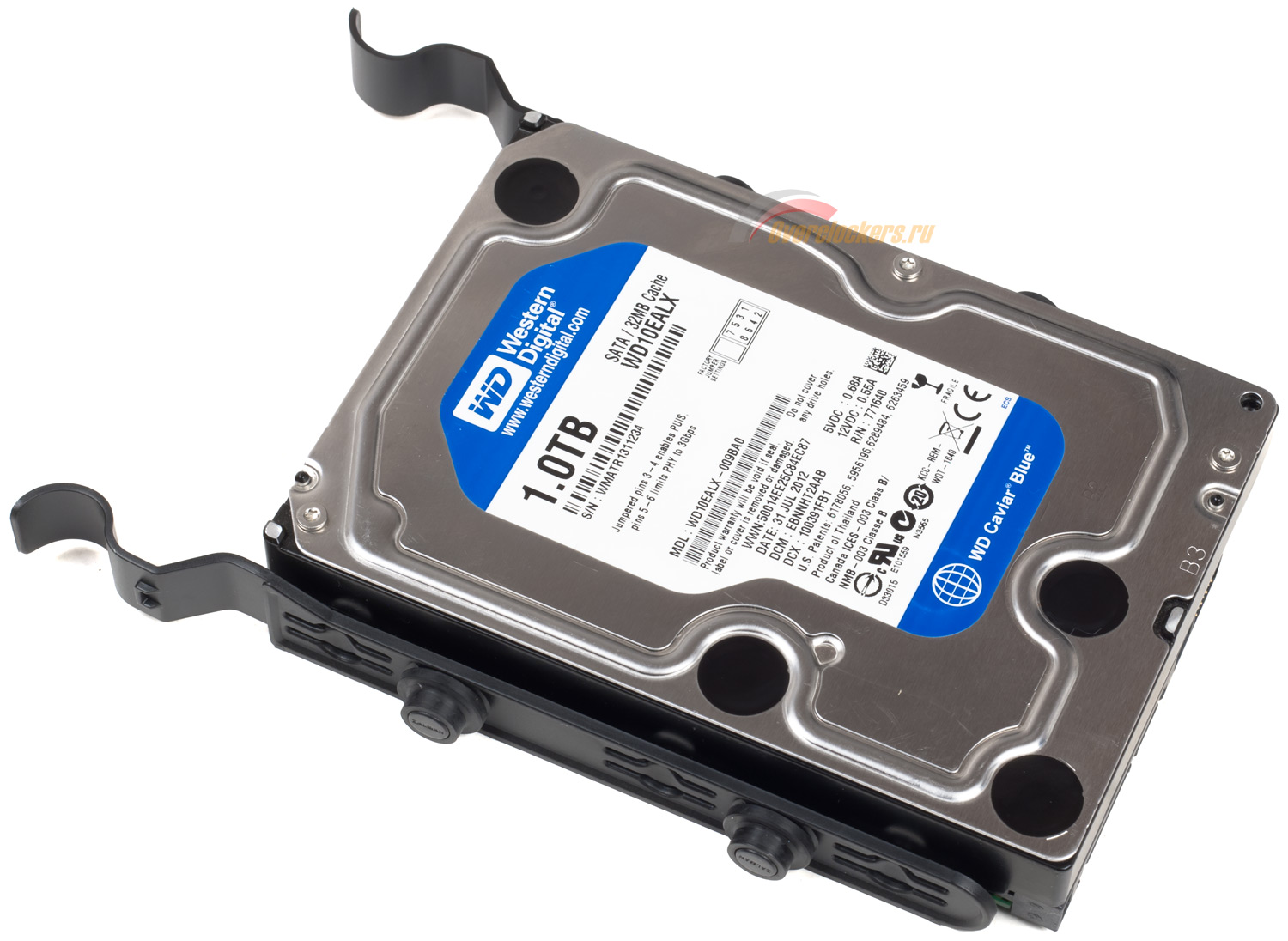

Жесткий диск закрепляется в салазки без применения винтов – секундное дело.

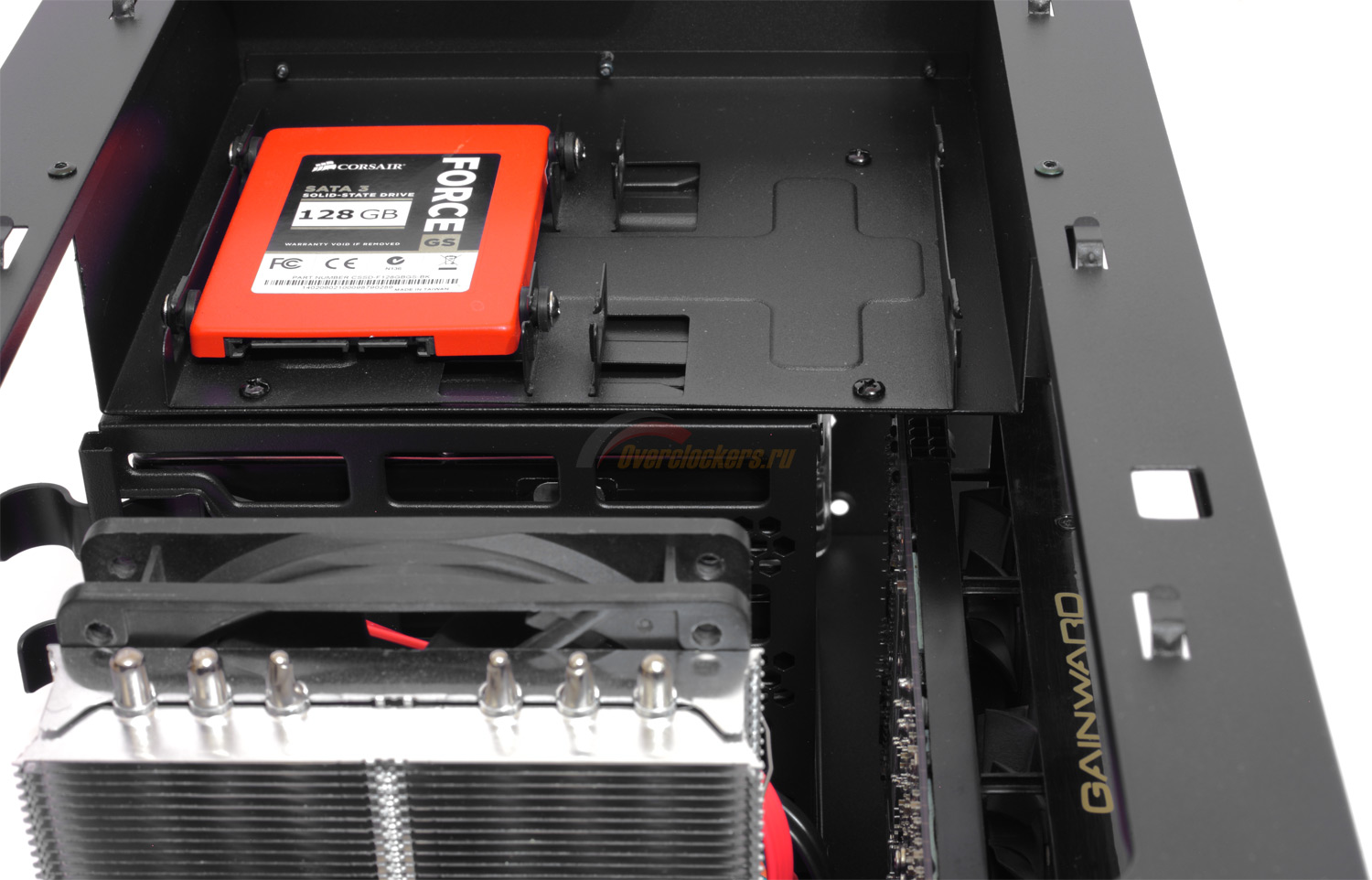

Еще два 2.5-дюймовых накопителя размещаются поверх основной корзины HDD, на специальном поддоне, в продольном положении. Здесь применяются силиконовые прокладки и винты с ограничителем из комплекта, а накопитель просто задвигается в пазы.
Накопители в основной корзине требуется устанавливать разъемами к правой боковой стенке, иначе не удастся установить длинный графический адаптер.
Между накопителями и видеокартой имеется достаточно большой зазор, через который будет проходить прохладный воздух с фронтального вентилятора, обдувая видеоускоритель.
Для четвертого 3.5-дюймового жесткого диска предусмотрена док-станция спереди снизу, куда HDD устанавливается с фронтальной стороны “горячим” способом. Разъем питания Molex и разъем для SATA-кабеля расположены с внутренней стороны.
Под Hot-swap отсеком, в самом низу, находится 5.25-дюймовый отсек для одного устройства. Крепление – посредством винтов.

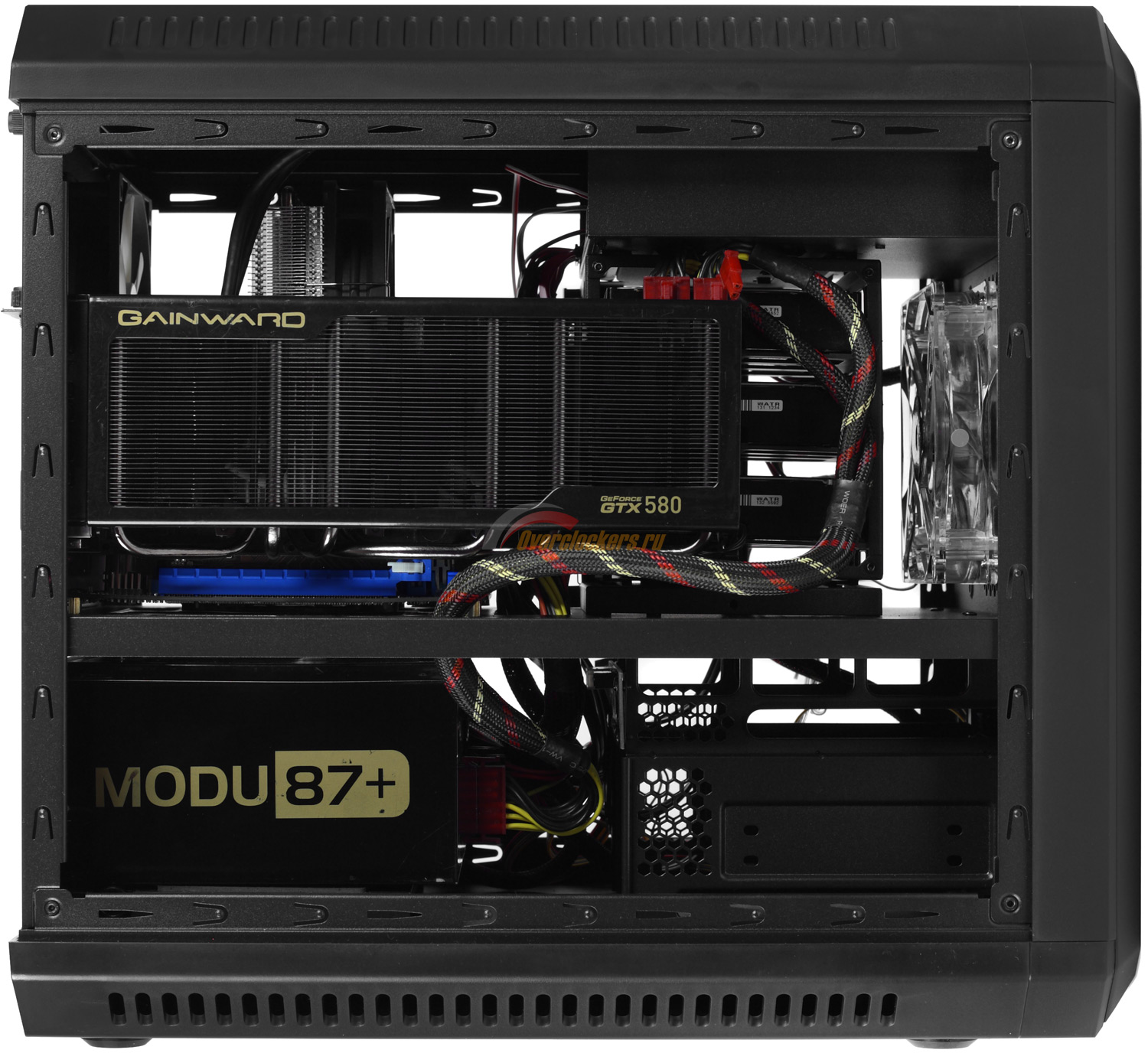

Система в корпусе обирается немногим медленнее, чем в “башне” побольше. Но все равно довольно шустро. Косяков при сборке замечено не было.

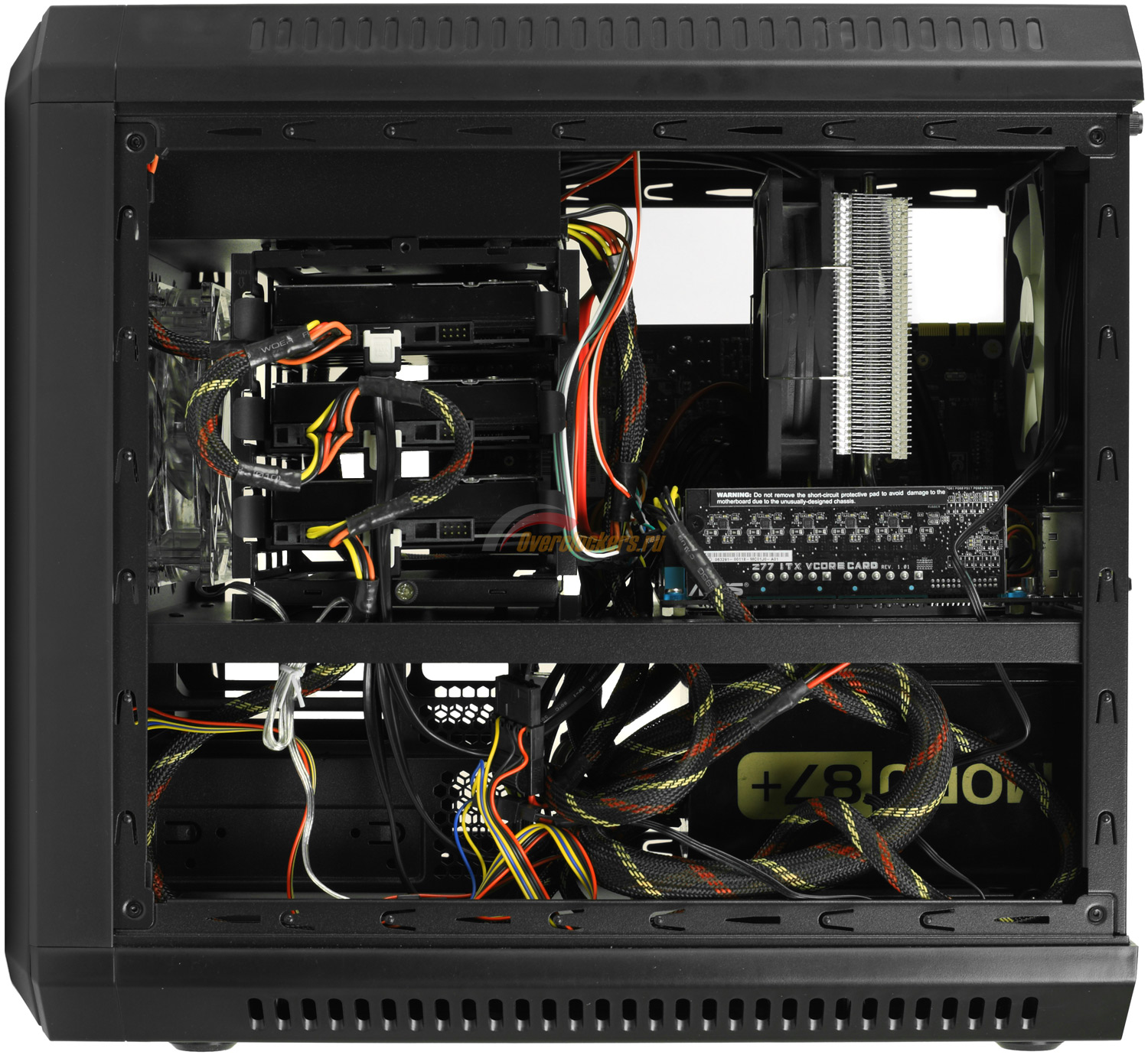

Провода от блока питания выводятся во всех нужных местах и подключаются к устройствам свободно. Единственное замечание – подключение питания к видеокарте затруднено, если ее разъемы направлены вверх. Основная масса кабелей концентрируется в нижнем отсеке, не захламляя верхний.
Далее разберем систему вентиляции корпуса.
Система охлаждения Zalman M1 в штатной комплектации насчитывает два фирменных вентилятора, оба типоразмера 120 х 120 х 25 мм. Один расположен с фронтальной стороны, и функционируя на вдув накачивает прохладный воздух внутрь корпуса, охлаждая жесткие диски. Этот вентилятор наделен неотключаемой LED-подсветкой синего цвета (в режиме Low ее яркость заметно снижается). Замеренная скорость вращения крыльчатки данного вентилятора составила ~1200 об/мин.
Стоит учесть приятный момент: вентилятор расположен на расстоянии ~35 мм от противопылевого фильтра, то есть – от близкорасположенной преграды. Налицо увеличение воздушного потока, а также снижение исходящего от вентилятора шума (почему многие производители корпусов упорно продолжают ставить фильтры впритык?).
Второй вентилятор расположен с тыловой стороны и занимается откачкой нагретого воздуха наружу. Замеренная скорость вращения крыльчатки вентилятора составила ~1300 об/мин.
В корпус можно установить дополнительно два 120-мм вентилятора на верхнюю панель. Учитывая, что тутошняя вентиляционная решетка оборудована фильтром от пыли, производитель подразумевает устанавливать вентиляторы на вдув. Крепятся они в специальный каркас, наделенный множеством крепежных отверстий под разные типоразмеры вентиляторов. По поводу поддержки радиатора СЖО производитель не сообщает.
Zalman M1 оборудован контроллером вентиляторов. Двухпозиционный переключатель выведен в нижнюю часть передней панели.
Подключить можно только два вентилятора, а их регулирование – синхронное. Режима два: “High”, когда на вентиляторы подается напряжение 12 В, и ”Low”, в котором напряжение понижается до 5В (замерено).
| Название модели | Zalman M1 |
| Тип конструкции | Mini Tower |
| Габариты корпуса (Ш х В х Г), мм | 261 х 394 х 426 |
| Масса корпуса (нетто), кг | 6.45 |
| Материал корпуса | Сталь 0.8 мм / Пластик |
| Цветовая вариация | Черный (Black) |
| Внешние 5.25" отсеки, шт. | 1 |
| Внутренние 3.5"/2.5" отсеки, шт. | 3 + 1 (Hot-swap) |
| Внутренние 2.5" отсеки, шт. | 2 |
| Слоты расширения, шт. | 2 |
| Внешние порты | 2 x USB 3.0 HD Audio |
| Контроллер вентиляторов | 12 В / 5В |
| Поддержка материнских плат | Mini-ITX |
| Штатная система охлаждения | Фронтальный вентилятор: 1 x 120 мм (~1200 об/мин, вдув, Blue LED) Тыловой вентилятор: 1 x 120 мм (~1300 об/мин, выдув) |
| Расширенная СО | Фронтальный вентилятор: 1 x 120 мм Тыловой вентилятор: 1 x 120 мм Верхний вентилятор: 2 x 120 мм |
| Максимальная длина видеокарты, мм | 350 |
| Максимальная высота кулера CPU, мм | 160 (220) |
| Максимальная длина блока питания, мм | 180 |
Во время испытаний в Zalman M1 собиралась следующая система:
Эффективность системы охлаждения Zalman M1 сравнивалась с открытым стендом (Open Stand на графиках). Все компоненты тестировались в двух режимах: High и Low. Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Видеокарта тестировалась в дополнительном режиме (“Low, High” на графиках), когда тыловой вентилятор функционировал в режиме High, то есть при номинальной скорости вращения, а фронтальный – в режиме Low. Почему был проведен подобный тест – об этом в результатах тестирования.
Процессор разгонялся до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z в нагрузке держалось возле этого значения. Оперативная память функционировала на частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим “Access Time”, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 мин. Температурные показатели с “винчестеров” снимались с помощью программы HWMonitor 1.25.
Видеокарта функционировала на частотах 783 МГц по ядру и 4020 МГц по памяти. Напряжение ядра в нагрузке составляло 1.05 В.
Для прогрева видеокарты использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Скорость вращения СО видеокарты при тестировании последней задавалась как фиксированная – ~1800 об/мин (51%). Нагрев видеоускорителя проводился в течение 30 мин, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.1.
Стоит учесть, что стендовый видеоускоритель имеет нереференсный дизайн и соответствующую СО. В виду этого, значительная часть нагретого картой воздуха может скапливаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.7.1 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 3.0.1 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | HWMonitor 1.25 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 22°C и не менялась во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CZalman M1 показал хорошую эффективность охлаждения CPU: проигрыш открытом стенду составил всего 3 градуса по Цельсию в режиме High, но уже 9°C в режиме Low. Здесь все понятно.
GPU Temp, °CC охлаждением графического адаптера ситуация получилась неординарная. Несмотря на то, что в режиме High проигрыш открытом стенду составил целых 15 градусов по Цельсию, в режиме Low разница увеличилась лишь на 1°C – до 16°C.
Парадокс заставил подробнее исследовать ситуацию. Было видно, что в режиме High некое паразитное явление мешает видеокарте охлаждаться более эффективно. Выяснилось, что при более мощном воздушном потоке с фронтального вентилятора часть «его» воздуха выходит наружу в передней части левой боковой решетки – там, где расположен видеоускоритель. При этом забирая с собой вовне часть нагретого картой воздуха, который тут же обратно засасывается другими вентиляторами СО видеокарты.
После снижения воздушного потока фронтального вентилятора разницу в температуре удалось снизить с 15-16°C до 13°C. И хотя это в принципе не серьезно, в любом случае 2-3°C выиграть можно (а если пошаманить, то и больше). Можно посоветовать фронтальный вентилятор всегда оставлять в режиме Low.
HDD Temp, °CС охлаждением жестких дисков ситуация просто шикарная. Накопители почти не нагреваются при активной нагрузке. Хорошо продуваемая корзина HDD делает свое дело.
Напоследок займемся изучением уровня шума, исходящего от закрытого работающего ПК. Скорость вращения вентилятора процессорного кулера не изменялась, шпиндели жестких дисков продолжали функционировать, а обороты СО видеокарты оставались минимальны (~1200 об/мин). Тестирование проводилось с двумя штатными вентиляторами в режимах High и Low.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры проводились на расстоянии 1 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от “системника” со смещением влево на 45 градусов и вверх на 20 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБZalman M1 показал хорошие результаты. Так, в режиме High шум хоть и не мал, но не вызывает дискомфорта. В режиме Low звуковое давление опускается ниже значения открытого стенда на 1 дБ, что указывает на достаточно хорошие звукоизолирующие свойства корпуса.
Активное перемещение головок HDD привносит несильное стрекотание. «Громыхание» отсутствует, передача вибрации слабая.
Компания Zalman выпустила очень удачный продукт в виде модели M1, и этот корпус можно смело хвалить и рекомендовать. В нем многое продумано и сделано для удобства пользователя. Богатая функциональность, хорошая защита от пыли, грамотная внутренняя компоновка, хорошее охлаждение компонентов (особенно в режиме Low) и низкий уровень шума. Даже не знаю, что в данном корпусе можно занести в недостатки. Кому-то может не понравиться его дизайн, но лично мой глаз корпус порадовал.
Насчет таких, казалось бы, мелочей, стоит упомянуть подробнее. Например, размещение фронтального вентилятора и противопылевого фильтра на расстоянии друг от друга, что позволяет повысить эффективность забора воздуха и снизить шум. Или наличие на всех вентиляционных решетках защиты от пыли, включая незадействованные, через которые обязательно будет происходить подсос воздуха вместе с пылью. Да и вспомнить хотя бы колесики в отсеке для блока питания.
Что касается стоимости Zalman M1, то в московской рознице данный корпус можно приобрести за ~3500 рублей. Ценник не настолько низкий, но для данного корпуса совершенно адекватный.
Плюсы Zalman M1:
Минусы корпуса:
Выражаем благодарность:
