Лаборатория Overclockers.ru продолжает цикл материалов, посвященных выбору игровых графических ускорителей. Ранее мы уже познакомились с линейками Radeon R9 280(X), Radeon R9 270X, GeForce GTX 770 и GeForce GTX 760, теперь же речь пойдет о более бюджетном решении.
На сей раз мы рассмотрим модельный ряд Radeon R7 260X. Это видеокарты среднего ценового сегмента с приемлемым уровнем производительности, которого хватит для игры в разрешении 1920 х 1080.
В данном материале мы постараемся не только рассмотреть все интересные модели Radeon R7 260X, побывавшие у нас ранее, но и включить в отчет те, которые заслуживают внимания и в будущем будут протестированы в нашей лаборатории. Двигаться начнем в алфавитном порядке, чтобы избежать лишней путаницы.
Описание на сайте производителя – ссылка.
Отправной точкой нам послужит эталонная модель AMD Radeon R7 260X, вышедшая в свет осенью 2013 года и заменившая собой другую не менее интересную видеокарту Radeon HD 7790. Версии референсного дизайна в магазине встретить не удастся, но именно с нее мы и начнем повествование.
Дизайн Radeon R7 260X отдаленно напоминает HD 7790, но выполнен в новом стиле компании. Набор видеовыходов типичен на сегодняшний день: два DVI, DisplayPort и HDMI. Стоит отметить, что AMD отказалась от миниверсий видеовыходов – не нужны ни переходники, ни дополнительные затраты на них.
Для реализации технологии AMD CrossFireX на Radeon R7 260X используется один коннектор для подключения соответствующего мостика, который позволяет объединять два видеоускорителя для совместного расчета графических эффектов. Интересно, что на официальном сайте компании AMD заявлена программная реализация данной технологии, поэтому можно обойтись без использования мостика в случае его отсутствия.
Система охлаждения представляет собой монолитный радиатор черного цвета из алюминиевого сплава. Конструкция довольно простая, за активное охлаждение отвечает вентилятор производства FirstD FD8015U12S с техническими характеристиками 12 В, 0.5 А. По бокам к радиатору крепится черный пластиковый кожух с красными вставками.
Силовая часть не осталась без внимания – за ее охлаждение отвечает отдельный высокий радиатор.
С лицевой стороны на печатной плате посередине находится графический процессор AMD Bonaire, сверху и справа от него размещены четыре микросхемы памяти типа GDDR5 производства компании SKhynix. Суммарный объем видеопамяти равен 1024 Мбайт. Правда, интерфейс передачи данных является узким местом R7 260X – всего 128 бит.
Все ключевые схемы питания полностью позаимствованы у референсного образца HD 7790. Выстроенная в вертикальный ряд система VRM совмещает три фазы питания GPU (к слову, еще одна не распаяна) и одну фазу питания PLL. В конце платы расположена единственная фаза питания памяти. Управляющий ШИМ-контроллер – On Semiconductor NCP81022. В него заложены современные технологии энергосбережения и управления VID-значениями (а значит, программный вольтмод возможен).
В целом продукт получился существенно тише любого конкурента. Результаты акустических тестов немного обескураживают: не каждая нереференсная система охлаждения под нагрузкой остается в зоне очень тихой работы.
Данный экземпляр с эталонной системой охлаждения удалось разогнать с 1100 МГц до 1200 МГц по ядру и с 1625 МГц до 1800 МГц по памяти без настройки напряжения.
С обзором референсной модели вы можете познакомиться в материале Дмитрия Владимировича «Обзор и тестирование видеокарт AMD Radeon R7 260X и R9 270X».
Описание на сайте производителя – ссылка.
Переходим к графическим ускорителям R7 260X производства Asus. В ассортименте компании существует всего четыре модификации данной видеокарты: модели с 1 и 2 Гбайтами видеопамяти, а также их разогнанные версии.
Видеокарта с установленной системой охлаждения занимает два слота расширения, ее длина равна 233 мм. Несмотря на схожий с более дорогими моделями дизайн кожуха кулера, перед нами не привычная DirectCU II, а более простая система под названием Dual Fan Cooling. По словам производителя, она способна генерировать в два раза более мощный воздушный поток и при этом работать в три раза тише, нежели эталонная СО.
Две 6 мм тепловые трубки напрямую контактируют с графическим процессором, они отводят тепло на многочисленные алюминиевые пластины. Вся конструкция накрыта черным кожухом, за активное охлаждение отвечают два вентилятора производства Everflow с диаметром крыльчатки 74 мм. Вольтамперная характеристика: 12 В, 0.25 А.
Asus Radeon R7 260X DirectCU II выполнена на весьма компактной печатной плате собственной разработки черного цвета с матовым покрытием. Главные принципы расположения ключевых элементов вполне стандартные. Система питания выполнена по усиленной схеме 5+1+1 (GPU, Mem, PLL) и реализована на цифровом ШИМ-контроллере DIGI+ VRM ASP1106.
Элементная база набрана в соответствии с концепцией Super Alloy Power и включает исключительно качественные компоненты: твердотельные конденсаторы и дроссели с ферритовым сердечником, что позволяет повысить стабильность и надежность работы графического адаптера, а также продлить срок его службы. Что касается набора видеовыходов, то он аналогичен эталонной модели.
При автоматическом регулировании скорости вращения крыльчаток вентиляторов в режиме максимальной нагрузки графическое ядро нагрелось до 68°C, а кулер, судя по показаниям мониторинга, работал при этом на 54% от своей максимальной мощности. Уровень шума в данном режиме работы субъективно можно охарактеризовать как тихий.
Разгонный потенциал данного экземпляра порадовал. Asus Radeon R7 260X DirectCU II смогла работать на высоких частотах – 1240 МГц по ядру и 1775 МГц по памяти.
Описание на сайте производителя – ссылка.
Компания Gigabyte не осталась в стороне, представив несколько модификаций R7 260X, главными отличиями которых стали разный объем видеопамяти (1 или 2 Гбайта) и разные системы охлаждения.
Графический ускоритель Gigabyte GV-R726XOC-2GD уже побывал у нас в лаборатории, с детальным описанием его печатной платы и конструкции системы охлаждения можно ознакомиться в соответствующем материале нашего автора wildchaser.
Все элементы системы охлаждения выполнены в черном цвете за исключением синей сердцевины. За активное охлаждение отвечает один 100 мм вентилятор производства Power Logic PLD10010S12H c техническими характеристиками 12 В, 0.3 А.
На задней панели видеовыходы представлены набором из DisplayPort, HDMI и пары DVI.
Радиатор системы охлаждения цельный, пластинчатый, без медных вставок в основании. Его подошва контактирует не только с графическим ядром, но и с двумя микросхемами памяти. Другие микросхемы GDDR5 обходятся без радиаторов.
Пластины с внешней стороны усилены за счет большого металлического сердечника синего цвета. Такой сердечник помогает направить воздушный поток для улучшения обдува боковых секций. Хотя при большом вентиляторе, который используется в данном случае, проблем с обдувом не будет изначально.
Не забыли инженеры компании и о подсистеме питания, оснастив транзисторы невысоким алюминиевым радиатором.
Если говорить о печатной плате, то внешне она схожа с референсной моделью R7 260X, однако есть и различия. Ее длина увеличилась, но незначительно, дополнительное питание в виде одного шестиконтактного разъема было повернуто на 90° против часовой стрелки, что более удобно, а подсистема питания усилена и выполнена по формуле 4+1+1 (GPU, Mem, PLL).
В качестве ШИМ-контроллера производитель использует микросхему uPI Semiconductor uP1529P.
Что касается эффективности системы охлаждения, то здесь все неплохо: после длительных игровых тестов температура графического процессора не превышала 71°C, а создаваемый уровень шума можно охарактеризовать как средний, комфортный для продолжительной работы.
Видеокарта Gigabyte GV-R726XOC-2GD за счет высокого заводского разгона показала достойный результат на фоне конкурентов. Частота графического процессора стабильно находилась на отметке в 1245 МГц, не подвела и память, результат которой составил 1800 МГц.
Описание на сайте производителя – ссылка.
Вместо алюминиевой болванки, обдуваемой одним вентилятором, здесь установлен кулер Gigabyte WindForce 2X с двумя 95 мм вертушками.
Конструктивно он состоит из двух частей: теплораспределительной алюминиевой пластины с впрессованной в нее одной тепловой трубкой 8 мм и набора пластин, являющихся ребрами радиатора. Как видно из фотографии, последний контактирует с двумя микросхемами памяти. Две оставшиеся охлаждаются набегающими потоками воздуха.
В остальном Gigabyte GV-R726XWF2-2GD rev2.0 (это и есть полное правильное название) ничем более не отличается от модели Gigabyte GV-R726XOC-2GD.
В случае с Gigabyte GV-R726XWF2-2GD rev2.0 удалось разогнать графический процессор до частоты 1245 МГц, частота памяти составила астрономические 1840 МГц, что является заслугой микросхем Samsung.
В автоматическом режиме при продолжительной максимальной нагрузке температура графического ядра не превышала отметку 66 градусов, что является хорошим результатом для продукта такого уровня. По данным встроенного тахометра вентиляторы работали на скорости около 2550 об/мин. При этом создавался средний уровень шума, который был вполне комфортным для длительного времяпровождения за компьютером.
Стоит упомянуть еще ревизию 3.0, в которой производитель понизил частоту памяти с 6500 до 6000 МГц. Хм, есть вторая ревизия, третья, а где же первая?

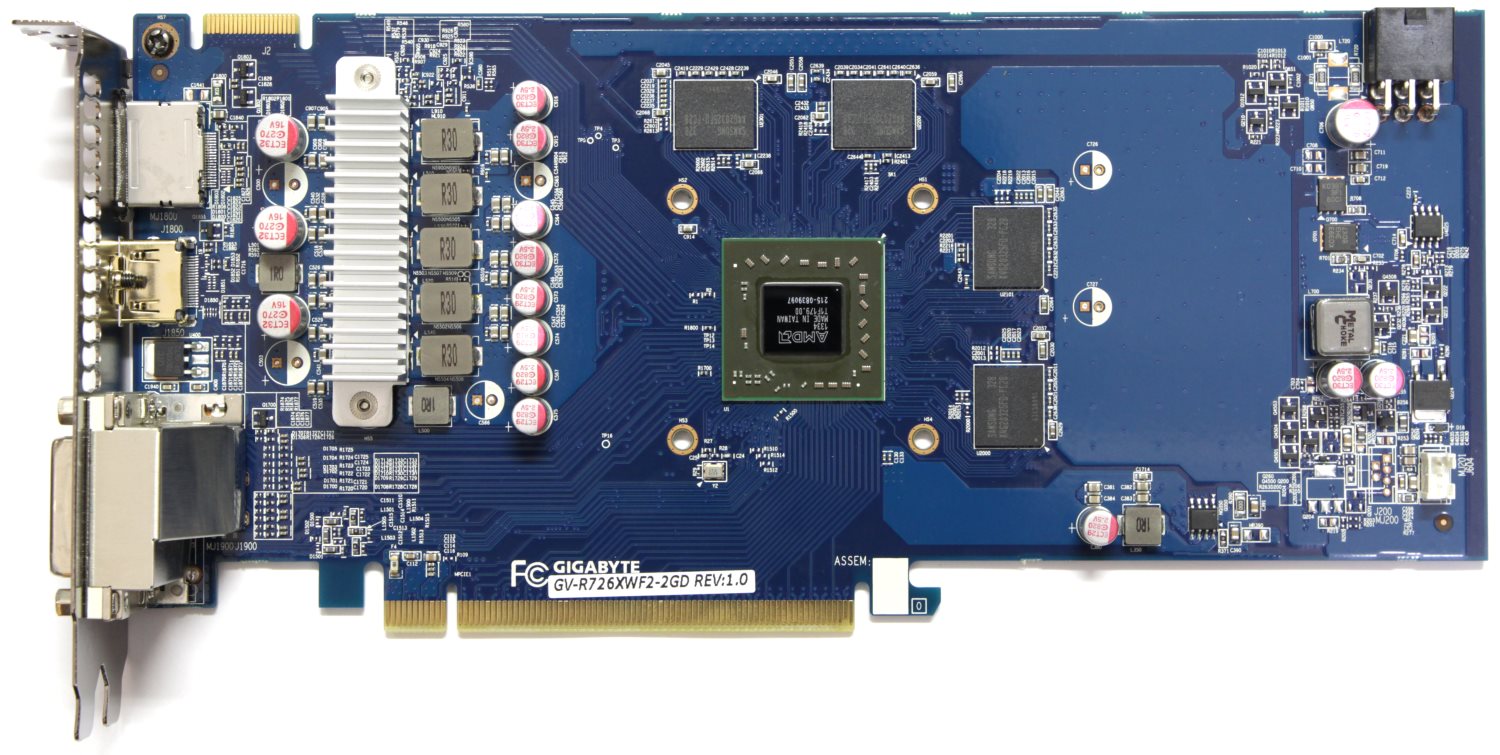

Версия Revision 1.0 представлена на фотографии ниже, и тут удивляешься инженерам компании с их желанием разработать что-то эдакое и непонятное.
Первоначальной моделью была видеокарта с длиной в 280 (!) мм против 207 мм у будущего адаптера. Остается неясным, с какой целью инженеры создали данный ускоритель.
Печатная плата почти ничем не отличается от своих сестер, за исключением удлиненной головной части, да позолоченного разъема HDMI.
В режиме нагрузок шум оказывается вполне приемлемым, но модель не назовешь бесшумной: вентиляторы раскручиваются до 53%, скорость вращения крыльчаток составляет 1710 об/мин.
Из-за отсутствия возможности программным методом повышать напряжение увеличить и без того высокий заводской разгон получилось не сильно – с 1188 МГц до 1230 МГц ядро и с 1625 МГц до 1750 МГц память.
К слову, более детально с Gigabyte GV-R726XWF2-2GD rev1.0 можно ознакомиться в данной статье.
Описание на сайте производителя – ссылка.
Модель HIS R7 260Х iCooler является модификацией AMD Radeon R7 260Х с одним гигабайтом видеопамяти.
Как ясно из названия графического адаптера, для его охлаждения применяется оригинальная СО iCooler. Общая длина ускорителя с установленной системой охлаждения, которая занимает два слота расширения, составляет 226 мм.
Сам охладитель состоит из медного основания, цельного радиатора с оребрением и одного вентилятора с диаметром крыльчатки 76 мм. Вся конструкция накрыта пластиковым кожухом. Элементы подсистемы питания графического ядра охлаждаются при помощи небольшого радиатора.
Видеокарта HIS R7 260X iCooler выполнена на компактной печатной плате синего цвета с эталонным дизайном, так что комментарии излишни. Используется вполне привычная схема расположения набортных элементов: все микросхемы памяти распаяны на лицевой стороне вокруг графического ядра.
Система питания выполнена по схеме 3+1+1 (GPU, Mem, PLL) и на цифровом ШИМ-контроллере uP1643P, который поддерживает управление пятью фазами и обеспечивает защиту от подачи чрезмерного напряжения. Отметим, что элементная база видеокарты включает надежные твердотельные конденсаторы.
При автоматическом регулировании оборотов вентилятора в режиме максимальной нагрузки графическое ядро нагрелось до 67 градусов, а кулер, судя по показаниям мониторинга, работал при этом всего на 29% от своей максимальной мощности. Субъективно уровень шума можно охарактеризовать как «средний». При этом он был вполне комфортен для продолжительной работы возле ПК.
Без поднятия напряжения графический процессор удалось разогнать до 1225 МГц, память работала на частоте 1740 МГц.
Описание на сайте производителя – ссылка.
Более интересна другая модель производства HIS, которая входит в линейку iPower IceQ X2 Turbo.
Ее длина составляет 218 мм, что на 46 мм больше, чем у эталонной модели, а набор видеовыходов включает два DVI, DisplayPort и HDMI.
Главной особенностью данного ускорителя является фирменный кулер IceQ X2.
Конструктивно он состоит из трех тепловых трубок диаметром 6 мм, на которые посажено множество алюминиевых ребер. Для увеличения эффективности его работы производитель использовал медную теплораспределительную пластину.
Ребра радиатора крепятся к тепловым трубкам с помощью пайки, что должно позитивным образом сказаться на эффективности и прочности системы охлаждения. Других радиаторов не предусмотрено, поэтому отвод тепла от микросхем памяти и силовых элементов подсистемы питания осуществляется за счет потока воздуха, создаваемого вентиляторами.
Активная часть системы охлаждения состоит из двух вентиляторов Apistek GA81B2U диаметром 75 мм и с вольтамперной характеристикой 12 В, 0.38 А.
Инженеры HIS применили собственный дизайн печатной платы, основные изменения коснулись подсистемы питания: она усилена и схема выглядит как 6+1+1 для графического процессора, памяти и PLL соответственно. В качестве ШИМ-контроллера подсистемы питания видеоядра выступает микросхема NCP81022.
При производстве рассматриваемого ускорителя была применена качественная элементная база: твердотельные конденсаторы и ферритовые дроссели в закрытых корпусах. Транзисторы каждой фазы для лучшего охлаждения сверху закрыты металлическими кожухами.
К эффективности системы охлаждения не возникает вопросов. Температура графического процессора не превышала 65°C, что является хорошим результатом для продукта такого уровня. По данным встроенного тахометра вентиляторы работали на скорости около 1720 об/мин. При этом создавался низкий уровень шума, который был вполне комфортным для длительного времяпровождения за компьютером.
Разгон данного экземпляра HIS Radeon R7 260X iPower IceQ X2 Turbo не отметился ничем сверхъестественным: частота GPU была зафиксирована на отметке в 1240 МГц, памяти – 1740 МГц.
Описание на сайте производителя – ссылка.
Линейка графических адаптеров Radeon R7 260X компании MSI включает несколько модификаций – это R7 260X 1GD5, ее вариация с 2 Гбайтами видеопамяти и разогнанные версии обеих, и R7 260X Gaming 1G, которая относится к серии Gaming.
Если Radeon R7 260X Gaming на сегодняшний момент трудно найти в продаже, то с версией R7 260X 1GD5 все радужнее. Более детально о ней можно узнать в статье «Обзор и тестирование видеокарт Gigabyte GV-R726XWF2-2GD и MSI R7 260X 1GD5 OC» камрада wildchaser.
Видеокарта с установленной системой охлаждения занимает два слота расширения, ее длина равна 195 мм.
Охладитель состоит из небольшого радиатора и одного вентилятора с диаметром крыльчатки 87 мм, закрепленного на пластиковом кожухе.
Отметим, что вентилятор выполнен по технологии Propeller Blade. Благодаря особой форме его лопастей, он генерирует на 20% более мощный воздушный поток, нежели стандартные вертушки. Это модель Power Logic PLD10010S12HH, ее технические характеристики 12 В, 0.4 А.
В основе радиатора лежит толстая пластина из алюминиевого сплава. В ней сверху вниз проделаны две канавки, в которых находятся две медные тепловые трубки диаметром 6 мм.
Для отвода тепла от транзисторов подсистемы питания применяется небольшой радиатор. Он изготовлен из алюминиевого сплава и окрашен в черный цвет.
Видеокарта выполнена на текстолите темно-коричневого цвета с эталонным расположением основных элементов, но небольшие изменения все же присутствуют. К примеру, коннектор дополнительного питания повернут на 90° против часовой стрелки.
Подсистема питания усилена и выполнена по схеме 4+1+1 (для GPU, памяти и PLL соответственно). Здесь применены транзисторы Low Rds(on), твердотельные конденсаторы и катушки индуктивности в ферритовых корпусах.
В качестве ШИМ-контроллера используется микросхема ON Semiconductor NCP81022.
Разгон – это всегда лотерея. Видеокарта MSI R7 260X 1GD5 OC, обладая небольшим заводским разгоном, показала невысокий на фоне конкурентов результат в ручном режиме. Частота графического процессора стабильно находилась лишь на отметке в 1200 МГц, результат памяти – 1650 МГц.
В автоматическом режиме управления оборотами GPU прогрелся до 65°C, при этом вентилятор создавал низкий уровень шума и работал при 42% от полной мощности.
Описание на сайте производителя – ссылка.
Дальше всех пошли разработчики Sapphire, представив более шести различных R7 260X, которые отличаются в первую очередь системами охлаждения, объемом видеопамяти и комплектом поставки.
В случае с R7 260X 1GB GDDR5 OC нам еще предстоит познакомиться с ней в лаборатории, поэтому перейдем к ее близкой родственнице R7 260X 1GB GDDR5 OC (11222-07), уже побывавшей у нас ранее.
Видеокарта выглядит довольно просто, несмотря на «гоночный» кожух системы охлаждения. Он спроектирован таким образом, что получил небольшой скос в головной части. Такой элемент дизайна придает особый вид системе охлаждения.
Под ним прячется кулер, который состоит из массивного радиатора, набранного из алюминиевых никелированных пластин. Непосредственно за охлаждение отвечает вентилятор FirstD FD9015U12S с диаметром крыльчатки 75 мм. Его технические характеристики согласно наклейке: 12 В, 0.55 А.
Для равномерного распределения тепла по всей площади радиатора применяются две медные тепловые трубки диаметром 8 мм. Они надежно припаяны к ребрам кулера.
Непосредственно с графическим кристаллом СО контактирует через медное основание. За охлаждение микросхем памяти отвечает сам кулер, теплообмен с которым происходит при помощи небольших термопрокладок, для отвода тепла от силовых элементов применен отдельный небольшой радиатор.
Видеокарта выполнена на достаточно оригинальном текстолите длиной в 217 мм. Как можно видеть, лишь небольшая часть свободна от каких-либо элементов, как с лицевой, так и с обратной стороны. Инженеры Sapphire, как и Gigabyte, пошли на столь оригинальный ход исключительно ради того, чтобы уровнять длину СО с длиной текстолита. В целом расположение основных элементов практически аналогично референсной модели.
Система стабилизации питания основных узлов видеокарты выполнена по привычной по другим версиям AMD Radeon R7 260X схеме 4+1+1 фазы (для GPU, PLL и микросхем памяти соответственно). В качестве ШИМ-контроллера используется NCP81022 производства ON Semiconductor.
Что касается разгона, то видеокарте есть, чем похвастать: 1250 МГц по ядру – одно из самых высоких значений среди всех участников. Память функционировала при 1750 МГц.
Эффективность системы охлаждения R7 260X 1GB GDDR5 OC выше всяких похвал. Полностью нагруженная играми видеокарта не смогла прогреться выше 60°C, вентилятор работал на 44% своей мощности, создавая средний уровень шума. При таком запасе по охлаждению можно настроить самому (с помощью фирменного программного обеспечения TriXX) кривую зависимости оборотов вентилятора от температуры, создав поистине бесшумное игровое решение.
Производительность Radeon R7 260X в игровых приложениях неоднократно рассматривалась в лаборатории. Приведу лишь несколько ссылок:
Вот и закончился наш беглый экскурс по игровым видеокартам среднего класса. Конечно, тут указаны не все интересные модели, разобраны не все тонкости, приведены не все характеристики. Однако мы постарались выбрать те устройства, которые могут подойти каждому читателю и присутствуют в продаже в российской рознице.
Radeon R7 260X – это видеокарта начального класса для современных игр с хорошим качеством в разрешении 1920 х 1080. В подавляющем большинстве тестов она смогла на достойном уровне справиться с максимальными настройками (пусть и при условно критичных 30 к/с). Если же с самого начала рассчитывать на среднее качество графики, то на базе этой модели можно построить неплохую игровую платформу.
Что касается рассмотренных моделей, то с тепловыделением не самого горячего графического процессора AMD Bonaire все нереференсные системы охлаждения справились на отлично. В таких условиях сложно выделить какую-нибудь одну видеокарту, все зависит от конкретных цен и личных предпочтений.
