Лаборатория Overclockers.ru заполучила в свое распоряжение новейший блок питания FSP DYNA 600, который совсем недавно красовался на выставке Computex 2014. Ключевые особенности устройства: соответствие всем современным стандартам (в том числе ATX 12V v2.4, EPS 12V v2.92), возможность мониторинга основных параметров блока с помощью специального ПО, единая линия 12 В с очень высокой максимальной силой тока, сертификат 80 PLUS Platinum. При этом стоимость новинки обещает быть разумной, что может серьезно изменить ситуацию на рынке «платиновых» шестисоток.
Тестирование этого устройства представляет большой интерес, но мы решили дополнительно подогреть интригу, подобрав DA-600 парочку достойных соперников. Ими стали Cougar GX600 (G600), стоимость которого в московской рознице составляет 3400 рублей, и Enhance Gold Edition 600W, оцениваемый в 3300 рублей (в обоих случаях использованы данные Яндекс.Маркет).
Благодаря нашему партнеру – компании Регард, подборка протестированных 600-ваттных БП, состоящая в основном из бюджетных моделей и решений среднего класса, пополнится тремя очень качественными устройствами, которые вполне могут побороться за лидерство в общем зачете. Приступим к внешнему осмотру.
Поскольку в лабораторию был доставлен тестовый экземпляр блока питания, не стоит удивляться отсутствию упаковки и комплекта поставки.
Дизайн устройства необычен:
Здесь нет кричащих цветов или «буйства форм», но внимание привлекает оригинальное «шершавое» покрытие и нестандартные пропорции корпуса. На последнем стоит остановиться особо.
Габариты устройства – 149 х 164 х 86 мм: DA-600 на 25 мм длиннее стандартных БП, соответствующих спецификациям ATX.
Этот момент необходимо учитывать при покупке, особенно если планируется использовать блок в корпусе малого формата. Впрочем, модель DYNA 600 предназначена в первую очередь для производительных ПК (достаточно оценить мощностные характеристики и количество разъемов), которые обычно собираются в полноразмерных «башнях».
К тому же на примере двух других устройств мы еще увидим, что при создании топовых БП (особенно модульных – панель с разъемами «съедает» немало места) конструкторы очень любят превышать размеры, предписанные стандартом. Так что у FSP все «в пределах нормы». Масса блока – 1810 г.
Блок выполнен по полностью модульной схеме – отключаемыми являются даже шнуры с разъемами Mainboard и CPU.
На задней панели предусмотрен особый коннектор для подключения БП к материнской плате (для этого нужна свободная «многоножка» типа USB-header). Предполагается, что при помощи специального программного обеспечения пользователь сможет отслеживать основные параметры устройства.
К сожалению, на момент написания статьи нужная утилита еще не была размещена на официальном сайте; стандартный же FSP ViewPower с DA-600 так и не подружился. Что ж, подобные случаи не редкость при тестировании только что представленных образцов «железа».
Блок оснащается семилопастным вентилятором типоразмера 120 х 25 мм. На фоне столь крупного корпуса, эта вертушка (де-факто стандартная для большинства моделей средней мощности) выглядит совсем небольшой.
Следует отметить, что решетка, накрывающая вентилятор, грамотно закреплена снаружи, ее можно легко снять без разборки корпуса, что здорово упрощает чистку БП от пыли.
Рассмотрим мощностные характеристики. Одна из главных фишек блока – единая мощная линия 12 В (без разделения на виртуальные каналы). Сила тока на ней может достигать 46 А, что соответствует мощности 552 Вт. В отношении к номиналу модели показатель составляет 92% – отличная цифра!
Сила тока на линии 3.3 В ограничена 20 А, а на линии 5 В – 18 А. В сумме по ним можно подать до 100 Вт мощности – вполне достаточно для современных систем, где эти каналы являются вспомогательными. Блок питания сертифицирован по самому «жесткому» стандарту эффективности 80 PLUS Platinum (считается, что существует еще и 80 PLUS Titanium, но прошедшие официальную сертификацию модели можно пересчитать по пальцам, да и в продаже их найти почти невозможно).
Переходим к перечислению разъемов. Их у DA-600 столько, что это целая история! Блок снабжен коннектором ATX Mainboard 20+4-pin и сразу двумя шнурами с разъемами питания процессора типа CPU 4+4-pin. Подключить оба кабеля можно одновременно, так что DA-600 подойдет даже для двухпроцессорных систем или экстремальных материнских плат для «азотного» разгона.
Длина шнуров составляет 550 мм (Mainboard), 600 и 750 мм (CPU).
Для питания видеокарты предусмотрено три шнура с одиночными коннекторами PCI-e 6+2-pin. Еще один кабель рассчитан специально на «типичный мощный ускоритель»: чтобы не пришлось подключать два отдельных шнура, на нем смонтированы разъемы PCIe 6-pin и PCIe 6+2-pin.
Разумеется, все шнуры можно подключить к блоку одновременно, доведя общее количество разъемов до пяти. Этого более чем достаточно для 600-ваттного БП. Длина кабелей с ярко-красной оплеткой – 600 и 750 мм.
Разъемов типа Molex у этого блока шесть – они смонтированы на двух шнурах длиной 850 мм.
Разъемов SATA – десять. Длина шнуров – 750 и 850 мм.
«Здорово, но где же «флопики»?!», спросит продвинутый читатель, планирующий установить в систему специфические платы расширения или корпусные панели (дискеты, похоже, окончательно прописались на свалке истории неподалеку от перфокарт). Да вот же они:
Производитель справедливо рассудил, что Floppy-коннекторы используются в современных системах очень редко, но предусмотрел переходник, позволяющий вывести сразу два таких разъема. Приятное внимание к мелочам. Длина «усов» переходника – 100 мм.
По итогам внешнего осмотра FSP DYNA 600 производит отличное впечатление: высокие мощностные характеристики, сертификат 80 PLUS Platinum, огромное количество разъемов (блок может использоваться даже в составе небольшого хранилища данных), модульная конструкция, интересный дизайн. Смущает, пожалуй, только нестандартная размерность корпуса. Впрочем, это характерная особенность многих модульных БП высокой мощности.
Эта модель поставляется в картонной коробке необычной «плоской» формы (размеры – 350 х 210 х 95 мм), походящей скорее на упаковку видеокарты.
В оформлении использованы изображения продукта, графики минимум – смотрится интересно. Информативность неплоха: производитель приводит подробное описание устройства с рекламным упоминанием фирменных технологий, таблицу мощностных характеристик и перечень разъемов.
Упакован Cougar GX600 надежно – в качестве дополнительных смягчающих элементов используются шнуры, «подпирающие» корпус БП с двух сторон:
Комплект поставки включает инструкцию, шнур питания и крепежные винты. Кроме того, блок снабжен тремя матерчатыми стяжками с застежками-«липучками» – все они закреплены на шнурах.
По опыту предыдущих тестирований, мы уже знаем, что Cougar уделяет повышенное внимание внешнему виду своих БП. Дизайнеры от души постарались и в этот раз:
Логично, что главным цветом в оформлении является «золотой» – таким способом производитель подчеркивает наличие сертификата 80 PLUS Gold.
Размеры блока – 149 х 179 х 86 мм, он о-о-очень длинный (стандарт перекрыт на 40 мм). При покупке этой модели следует соблюдать особую осторожность – GX600 может не влезть и в некоторые корпуса среднего формата. Масса БП – 2540 г.
Блок выполнен по частично модульной схеме: неотключаемыми являются шнуры с разъемами Mainboard и CPU, а также два кабеля с коннекторами PCI-e.
Дополнительные PCI-e можно вывести с помощью двух подключаемых шнуров. При этом задняя панель корпуса явно «великовата» для GX600 (в этой серии есть и более мощные модели) – здесь предусмотрено сразу четыре соответствующих разъема (выделены красным цветом).

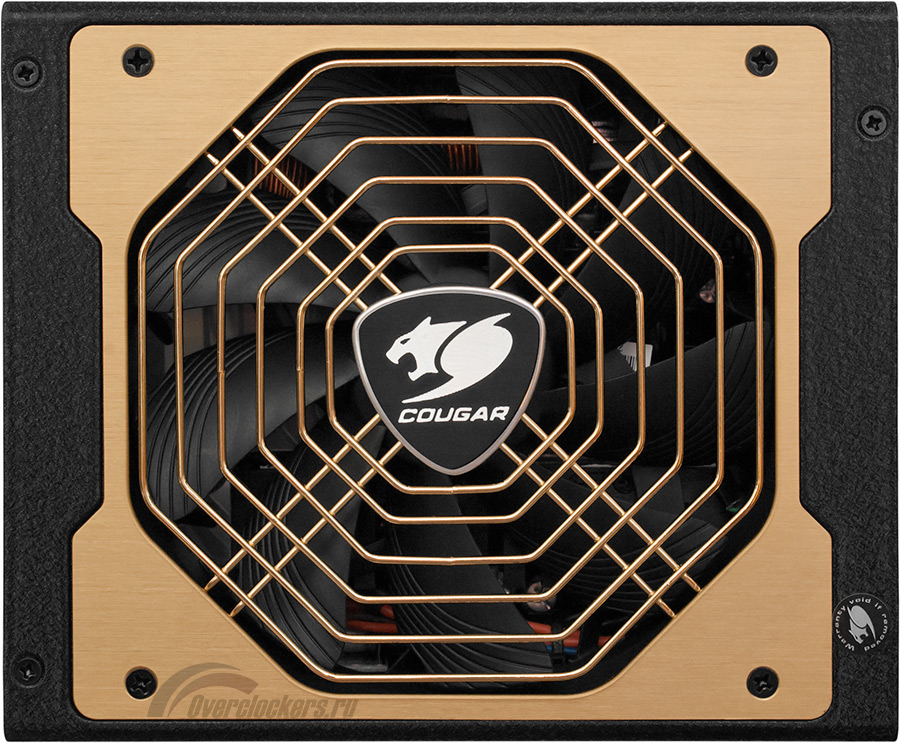

Блок оснащается девятилопастным вентилятором 140 х 25 мм с оригинальной формой крыльчатки:
Решетка, накрывающая вентилятор, является несъемной, что может затруднить чистку устройства от пыли.
В отличие от блока FSP, у этой модели линия 12 В разделена сразу на четыре виртуальных канала с весьма невысоким ограничением по силе тока – 24 и 20 А:
Зато общая мощность несколько выше – 588 Вт против 552 Вт. В отношении к номиналу БП показатель составляет 98%! Сила тока на линиях 3.3 В и 5 В может достигать 25 А, максимальная суммарная нагрузка – 150 Вт. Продукт Cougar сертифицирован по стандарту 80 PLUS Gold.

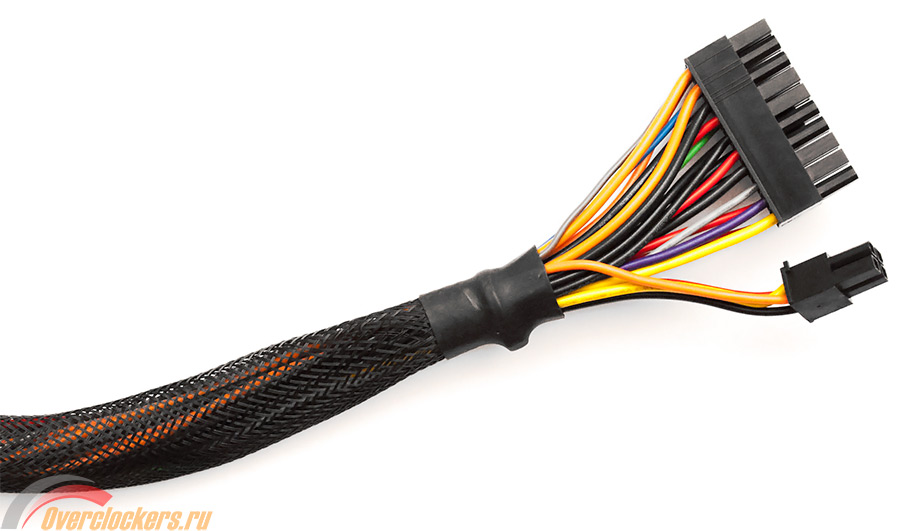

Длина шнура с разъемом ATX Mainboard 20+4-pin составляет 600 мм.
А вот с коннекторами CPU конструкторы Cougar немного перестарались (возможно, перед ними была поставлена задача «смонтировать все возможные разъемы», решенная «в лоб»). Под «монументальный» шнур длиной 1200 мм с тремя различными разъемами (CPU 8-pin, CPU 4+4-pin и CPU 4-pin) стоит выделить особую фотографию:
Выше уже отмечалось, что блок выполнен по частично модульной схеме: два шнура для видеокарты являются неотключаемыми. На них смонтированы разъемы PCI-e 6+2-pin и PCI-e 6-pin.
Еще два шнура с разъемами PCI-e 6-pin и PCI-e 8-pin пользователь может подключить к блоку по мере надобности.
Длина всех шнуров (и отключаемых, и постоянных) составляет 520 мм. Обратите внимание на оригинальность дополнительной оплетки. Плоские кабели, набранные из отдельных проводков, выстроенных «в линию», используют многие компании (вспомним, например, Corsair). Здесь же они вдобавок закатаны в толстый изолирующий кожух. Смотрится интересно, но согнуть и компактно проложить такие шнуры в корпусе может быть проблематично.
Набор разъемов для периферии включает восемь коннекторов SATA и пять Molex. В этом плане блок чуть уступает конкурирующему продукту FSP. Интересно, что конструкторы Cougar также решили не снабжать БП разъемами Floppy «по умолчанию», предпочтя переходник Molex -> Floppy.
Итак, продукт Cougar производит хорошее впечатление благодаря очень высоким мощностным характеристикам и оригинальному внешнему виду. Вместе с тем, GX600 уступает DYNA 600 по некоторым характеристикам: более длинный корпус (что ухудшает совместимость), наличие сертификата 80 PLUS Gold (против 80 PLUS Platinum), частично модульная конструкция, меньшее количество разъемов.
Выше уже отмечалось, что дизайнеры Cougar предпочли использовать в оформлении своего блока «золотистый» цвет, чтобы подчеркнуть наличие сертификата 80 PLUS Gold. Их коллеги из Enhance решили пойти еще дальше:
К сожалению, в жертву дизайну принесена информативность – на упаковке приводятся только таблицы мощностных характеристик (для всех блоков линейки Gold Edition), никаких дополнительных сведений нет.
А вот надежность упаковки на высоте – блок со всех сторон защищен вставками из мягкого пенопропилена.
Комплект поставки включает инструкцию, шнур питания и крепежные винты.
На фоне остальных участников дизайн EPS-1760GA4 можно назвать очень скромным, хотя выглядит блок аккуратно и уж точно не дешево:
Габариты корпуса – 149 х 159 х 86 мм. Это самая короткая модель в подборке, хотя при покупке все-таки нужно проявлять осмотрительность: даже блок Enhance на 20 мм длиннее стандарта. Масса БП – 2310 г.
Он выполнен по обычной (немодульной) схеме и не снабжен кнопкой отключения питания:
Последнее выглядит очень странно, неужели конструкторы так увлеклись сокращением габаритов корпуса, что решили отказаться даже от этого обязательного элемента?
Блок оснащается одиннадцатилопастным вентилятором типоразмера 140 х 25 мм.
Вертушка прикрыта тонкой проволочной решеткой, которую можно легко демонтировать для упрощения чистки блока от пыли.
Enhance заявляет для своего продукта очень высокую нагрузочную способность линии 12 В – 600 Вт (100% от номинала БП). Показатель образцовый, однако сама линия «нарезана» на четыре канала с ограничением всего по 20 А, что может привести к некоторым неудобствам с распределением нагрузки в сложных системах.
Сила тока на линии 3.3 В может достигать 22 А, а на линии 5 В – 25 А. В сумме по ним можно подать до 150 Вт мощности. Блок сертифицирован по стандарту 80 PLUS Gold.
Забавный факт, конструкторы Enhance заботливо, «с запасом», снабдили блок двумя коннекторами CPU (4+4-pin и 4-pin) – и даже этот набор оказывается самым скромным в данной подборке. Длина шнуров составляет 480 мм.
Длина кабеля с разъемом ATX Mainboard 20+4-pin также составляет 480 мм.
Для питания видеокарт предусмотрено два разъема PCI-e 6+2-pin и два PCI-e 6-pin. В этом плане блок равноценен Cougar GX600 и чуть уступает FSP DYNA 600. Коннекторы попарно размещены на двух шнурах длиной 600 мм.
Еще один повод вспомнить, насколько высок уровень всех участников обзора. Даже с двенадцатью разъемами для периферии продукт Enhance оказывается наименее оснащенным из трех блоков (Cougar предлагает пользователю тринадцать коннекторов, а FSP – восемнадцать, правда, с учетом переходников Molex -> Floppy).
Впрочем, как и в случае с разъемами CPU, это просто интересное наблюдение, а не попытка найти недостаток, ведь, по сути, набор очень хорош: шесть SATA, шесть Molex и один Floppy. Этого достаточно для домашнего ПК почти любой степени навороченности.
Итак, благодаря немодульности эта модель может похвастать самым коротким корпусом в данной подборке. В актив Enhance Gold Edition 600W необходимо занести самую высокую общую мощность линии 12 В, правда, нужно учитывать, что она не очень удачно «размазана» по четырем виртуальным каналам.
Что ж, высочайший класс всех трех блоков не вызывает сомнений. Давайте перейдем к практическим тестам, ведь теперь у нас есть сразу три претендента на первое место в общем зачете!
| Наименование модели | FSP DYNA 600 | Cougar GX600 | Enhance Gold Edition 600W |
| OEM-производитель | FSP | HEC | Enhance |
| Заявленная мощность, Вт | 600 | 600 | 600 |
| Нагрузочная способность по линии 12 В, Вт | 552 | 588 | 600 |
| Отношение нагрузочной способности линии 12 В к общей мощности блока, % | 92 | 98 | 100 |
| Заявленный класс эффективности (сертификат) | 80 Plus Platinum | 80 Plus Gold | 80 Plus Gold |
| Габариты, мм | 149 х 164 х 86 | 149 х 179 х 86 | 149 х 159 х 86 |
| Масса блока питания, г | 1810 | 2540 | 2310 |
| Типоразмер вентилятора | 120 х 25 | 140 х 25 | 140 х 25 |
| Модульная конструкция | Да | Да | Нет |
|
Разъемы |
24-pin Mainboard;
2 x 4+4-pin CPU; 4 x 6+2-pin PCIe; 6-pin PCIe; 10 х SATA; 6 х Molex; 2 х Floppy |
20+4-pin Mainboard;
4-pin CPU; 4+4-pin CPU; 8-pin CPU; 2 x 6-pin PCIe; 6+2-pin PCIe; 8-pin PCIe; 8 х SATA; 5 х Molex; 1 х Floppy |
20+4-pin Mainboard;
4+4-pin CPU; 4-pin CPU; 2 x 6+2-pin PCIe; 2 x 6-pin PCIe; 6 х SATA; 6 х Molex; 1 х Floppy |
|
Длина шнуров, мм |
550 (Mainboard);
750 и 600 (CPU); 750 и 600 (PCIe); 850 и 750 (SATA); 850 (Molex) |
600 (Mainboard);
1200 (CPU); 500/520 (PCIe); 700/800/970 (SATA/Molex) |
480 (Mainboard);
480 (CPU); 600 (PCIe); 800/950 (Molex/SATA) |
Программное обеспечение:
Методика тестирования уже рассматривалась ранее и приводится в отдельном материале.
Для 600-ваттных моделей, тестируемых по нашей методике, рекомендуемой является максимальная нагрузка 500 Вт. Если блок не может стабильно работать при этом потреблении (а такое уже не раз происходило с недорогими «шестисотками»), он вряд ли сможет побороться за высокие места в общем зачете.
Сейчас же условия тестирования были ужесточены: все блоки относятся к топовой категории, так что мы опробовали и более тяжелые режимы.
Модель FSP DYNA 600 оказалась полностью работоспособной при нагрузке 600 Вт – отличный результат!
FSP DYNA 600 (DA-600)КПД чрезвычайно высок, даже при максимальной нагрузке показатель достигает 90%, в «удобных» режимах можно рассчитывать и на 93-94%.
FSP DYNA 600 (DA-600)А вот от системы стабилизации ожидалось большее. Показатели неплохи, однако напряжение на линии 12 В начинает «проседать» уже при средней нагрузке. Впрочем, даже на «максимуме» отклонение не достигает и 4% (при «норме» до 5%).
FSP DYNA 600 (DA-600)Вплоть до режима с нагрузкой 450 Вт скорость вращения крыльчатки вентилятора не возрастает. При более высоком потреблении наблюдается значительное увеличение показателя.
FSP DYNA 600 (DA-600)В режимах с высокой нагрузкой блок издает негромкий, но все же заметный гул. При потреблении до 450 Вт устройство работает почти неслышно; максимум – тихое «шипение», такие показатели должны устроить большинство пользователей.
Блок питания Cougar справился только с нагрузкой 550 Вт, чуть уступив продукту FSP. Впрочем, это тоже очень хороший показатель.
Cougar GX600 (G600)КПД в этом случае заметно ниже – усреднено можно говорить об отставании GX600 на 2-3%. Собственно, к этому и сводится разница между «золотом» и «платиной».
Cougar GX600 (G600)А вот система стабилизации GX600 показывает заметно лучшие результаты. Впрочем, некоторая просадка напряжения на линии 12 В наблюдается и в этом случае.
Cougar GX600 (G600)Даже при длительном прогреве блока не удалось добиться существенного увеличения оборотов вентилятора.
Cougar GX600 (G600)Независимо от режима GX600 издает только тихий «гул».
Блок питания Enhance Gold Edition обладает самой высокой нагрузочной способностью линии 12 В в этой подборке. Устройство без проблем справилось с потреблением на уровне 600 Вт.
Enhance Gold Edition 600W (EPS-1760GA4)По показателям КПД модели Enhance и Cougar «в среднем» равноценны, хотя форма графиков различается.
Enhance Gold Edition 600W (EPS-1760GA4)А вот по качеству стабилизации EPS-1760GA4 несколько уступает GX600. При высокой нагрузке напряжение на линии 12 В «проседает» сильнее.
Enhance Gold Edition 600W (EPS-1760GA4)По скорости вращения крыльчатки вентилятора…
Enhance Gold Edition 600W (EPS-1760GA4)… и уровню шума эти модели очень близки. Enhance Gold Edition 600 также работает очень тихо вне зависимости от режима.
Общее количество участников тестирования достигло 26 моделей! Конкуренция в этой популярной мощностной группе становится все более ожесточенной.
Минимальная нагрузка – 150 Вт.
КПД при нагрузке 150 ВтРазумно предположить, что по показателям КПД все три протестированных устройства окажутся на лидирующих позициях. Так и происходит, причем побороться с FSP DYNA 600 удается только Fractal Design Newton R3 600W.
Напряжение по линиям 3.3/5/12 В при нагрузке 150 ВтНагрузка невысока, так что заметная просадка напряжения на линии 12 В наблюдается только у одного блока – Gigabyte ATX-G600K.
Скорость вращения вентиляторов при нагрузке 150 ВтПри сравнении результатов на этом графике необходимо учитывать, что диаметр вентиляторов может различаться.
Уровень шума при нагрузке 150 ВтВсе три протестированных блока при невысокой нагрузке работают тихо (40-41 дБ). Однако на графике представлено и несколько устройств, показавших результат ~39 дБ («почти неслышно»). Посмотрим, как изменится расклад сил при увеличении нагрузки.
Средняя нагрузка – 300 Вт.
КПД при нагрузке 300 ВтВ этом режиме FSP DYNA 600 становится единоличным лидером по показателю КПД. Очень хороший результат показывает и Cougar GX600, который практически не уступает «платиновым» БП.
Напряжение по линиям 3.3/5/12 В при нагрузке 300 ВтПолностью просадок напряжения на линии 12 В сумели избежать лишь три устройства. Из числа героев обзора наилучшие результаты показывает Cougar GX600.
Скорость вращения вентиляторов при нагрузке 300 ВтСкорость вращения крыльчаток вентиляторов FSP DYNA 600, Cougar GX600 и Enhance Gold Edition 600W практически не изменилась.
Уровень шума при нагрузке 300 ВтНа том же уровне остались и шумовые характеристики – все блоки работают тихо. При этом в связи с тем, что некоторые из соперников заметно увеличили обороты вентиляторов, общее положение всей троицы стало еще лучше.
Максимальная нагрузка – 500 Вт. Хотя этот режим не является предельным для наших подопытных, сразу пять конкурирующих моделей сходят с дистанции из-за недостаточных мощностных характеристик.
КПД при нагрузке 500 ВтFSP DYNA 600 по-прежнему нет равных по показателю КПД, хотя некоторые блоки (в том числе Enhance Gold Edition 600W) отстали от лидера всего на 1-2%.
Напряжение по линиям 3.3/5/12 В при нагрузке 500 ВтА вот по качеству стабилизации DA-600 может рассчитывать только на место в середине списка. Устройства Enhance и Cougar смотрятся заметно лучше.
Скорость вращения вентиляторов при нагрузке 500 ВтВ этом режиме продукт FSP уже начинает увеличивать обороты вентилятора во избежание перегрева.
Уровень шума при нагрузке 500 ВтВпрочем, результат DA-600 все равно неплох. Модели Cougar и Enhance оказываются в лидирующей группе.
Начнем с краткого перечисления плюсов и минусов протестированных устройств.
Плюсы:
Минусы:
Качество стабилизации можно признать средним. Блок полностью соответствует требованиям стандарта, но показатели Cougar GX600 и Enhance Gold Edition 600W оказались чуть выше.
Плюсы:
Минусы:
Плюсы:
Минусы:
Итак, все три рассмотренных блока питания проявили себя очень хорошо. Так что нам остается лишь придираться к мелочам
FSP DYNA 600 (DA-600) демонстрирует самый высокий уровень КПД в нашей подборке из 26 блоков. Кроме того, эта модель может похвастать очень высокими мощностными характеристиками и наличием огромного количества разнообразных разъемов. Качество стабилизации – на среднем уровне. Шумовые показатели неплохи, хотя лучше всего блок проявляет себя при нагрузке до 500 Вт, далее возникает довольно заметный гул.
Cougar GX600 (G600) чуть не дотягивает до продукта FSP по реальным мощностным характеристикам и уровню КПД. Однако этот БП отличается лучшим качеством стабилизации и более низким уровнем шума при высокой (более 500 Вт) нагрузке. Отдельно стоит упомянуть очень большую длину блока – даже корпуса среднего формата могут оказаться маловаты для GX600.
Enhance Gold Edition 600W выполнен по стандартной (немодульной) схеме, что можно рассматривать как заметный недостаток для устройства столь высокого класса. По реальным мощностным характеристикам эта модель равноценна FSP DYNA 600, но обладает чуть худшим КПД и меньшим количеством разъемов. При этом, несмотря на немодульность, длина корпуса блока превышает требования стандарта на 20 мм – при покупке следует проявить осмотрительность.
