В современных реалиях обновление модельного ряда видеокарт происходит так быстро, что рядовому пользователю бывает сложно разобраться в их разнообразии и ему требуется помощь. А если учесть тот факт, что не только производители графических процессоров, но и компании-партнеры создают по несколько модификаций адаптеров на базе одного GPU, то здесь уже не до шуток и опытным консультантам.
И начнем мы, пожалуй, c одной из самых популярных линеек видеокарт – Radeon R9 280Х и ее младшей сестры Radeon R9 280.
В данном материале мы постараемся не только рассмотреть все интересные модели Radeon R9 280 / Radeon R9 280X, побывавшие у нас ранее, но и включить в отчет те, которые заслуживают внимания и в будущем будут протестированы в нашей лаборатории. Двигаться будем в алфавитном порядке, чтобы избежать лишней путаницы.
Видеокарта Radeon R9 280X – едва ли не самая интересная на сегодняшний день модель. В первую очередь благодаря тому, что она основана на уже вдоль и поперек изученном графическом ядре на знакомой архитектуре Tahiti. При этом компания AMD подтянула и производительность в игровых приложениях (за время существования GPU с конца 2011 года), что вполне естественно.
Вторым важным фактором стала полная совместимость этих ускорителей с решениями предыдущего поколения в CrossFireX связках: R7 260X и HD 7790, R9 270X и HD 7870, HD 7970 и R9 280X. Этот маленький, на первый взгляд, нюанс открывает хорошие перспективы для наращивания графической мощности при наличии соответствующей видеокарты. Согласитесь, приятно получать подарки, пусть и немного запоздалые.
А третьей причиной стало то, что драйверы AMD по части совместимости с новыми играми переиграли программное обеспечение NVIDIA, что лично для меня оказалось неожиданностью.
С течением времени все очевиднее, что эталонной версии Radeon R9 280X выпущено не будет. AMD полностью развязала руки своим партнерам, благо таким компаниям, как Asus, Gigabyte, HIS, MSI, PowerColor, Sapphire и XFX можно смело доверять. И с учетом большого опыта по созданию подобных решений все компании-партнеры уже выпустили нереференсные модели новых видеокарт.
В целом Radeon R9 280X не назовешь по-настоящему новинкой – это всего лишь Radeon HD 7970 с иными частотами. Зато ее рекомендованная стоимость вызывает неподдельный интерес – $269. Правда, ценники представителей данного модельного ряда первые несколько месяцев были выше, нежели ожидалось. И дело кроется отнюдь не в российском рынке, а в майнерах. Возможно, многие пользователи могли слышать о них или о таком явлении, как «майнинг», не только на форумах или блогах, но и в новостной ленте популярных компьютерных изданий.
Что же это такое? Если кратко, то его суть заключается в том, что компьютеры, находящиеся в разных точках Земли, решают математические задачи, в результате которых создаются биткоины. Процесс их добычи не контролируется единым выпускающим центром, а распределение обеспечивает безопасность. За счет мощности своего «железа» пользователи генерируют новые «монеты», которые также можно зарабатывать в группе с последующим распределением между участниками. Чем производительнее система по отношению к суммарной производительности сети для генерации биткоинов, тем выше вероятность получения «монет». Естественно, по мере увеличения числа участников сети необходимо повышать производительность отдельной точки по добыче, иначе заработок будет падать.
Как оказалось, к счастью или сожалению, видеокарты NVIDIA из-за особенностей своей архитектуры показывали низкий уровень производительности в данном виде вычислений. Наилучшим образом для этого дела подходили графические ускорители производства AMD. Поэтому после анонса ее новой линейки и поступления первых партий видеокарт на прилавки магазинов, невиданный ранее спрос со стороны пользователей взвинтил цену с рекомендованных в самом начале $299 до немыслимых $499 и выше. И такая ценовая планка держалась несколько месяцев.
Могу на собственном примере рассказать, что однажды при получении большого заказа в крупном магазине курьер приехал с опозданием, поскольку грузили внушительную партию графических ускорителей Radeon R9 270X и 280X в количестве 56-58 коробок, и все на одно имя. Похожие случаи были и у его коллег. Поэтому магазинам бывает выгодно навесить дополнительный ценник на продукцию, если она пользуется хорошим спросом. Однако сложности в вычислениях растут, выгода от майнинга на видеокартах падает, и часть майнеров уже перешла на ASIC, отчего стоимость компьютерных комплектующих возвращается на круги своя.
Что ж, пора переходить к обзору моделей.
По сути, графический ускоритель AMD Radeon R9 280 является несколько ускоренным вариантом Radeon HD 7950. GPU содержит 1792 потоковых процессора, 112 текстурных блоков и 32 блока ROP.
Частота работы ядра составляет 827 МГц (933 МГц в режиме Boost). Память, объем которой равен 3 Гбайтам, работает на частоте 5000 МГц. Ширина шины памяти составляет 384 бит.
Рассмотрение версий Radeon R9 280 начнем с продукта Gigabyte.
Описание на сайте производителя – ссылка.
Видеокарта Gigabyte выглядит интереснее, нежели референсная модель. Во-первых, на ней установлена система охлаждения WindForce3X новой ревизии (для которой характерны вентиляционные прорези в кожухе). А во-вторых, штатные частоты повышены: 950 МГц (Boost до 1072 МГц) для графического ядра и вполне себе привычные 5 ГГц для памяти.
Компания Gigabyte остается верна своим традициям в дизайне кулера Windforce 3X. В его конструкцию входит, как можно догадаться, три одиннадцатилопастных 75 мм вентилятора. И лишь один из них снабжен нормальным подключением с программным мониторингом. Марка производителя осталась неизменной, а значит, рано или поздно могут возникнуть вопросы к качеству и длительности службы вертушек.
После снятия главного элемента СО легко выяснить, как решен вопрос охлаждения системы питания. Увы, радиатор есть лишь на VRM GPU.
Переходим к основному радиатору. В его составе всего три тепловые трубки, зато их диаметр 8 мм. В основании использован принцип прямого контакта с GPU через… проставку. Видимо, ширины трубок не хватило для полного перекрытия графического процессора.
Трудно однозначно сказать, какой дизайн платы здесь использован, поскольку эталонной печатной платы нет.
В любом случае к качеству элементной базы придраться трудно – в цепях стабилизации напряжения установлены дроссели с ферритовыми сердечниками в закрытом корпусе, а для фильтрации шумов использованы твердотельные и в некоторых случаях низкопрофильные танталовые конденсаторы.
Система питания ключевых узлов видеокарты выполнена по схеме 6+1+1 (для GPU, PLL и микросхем памяти соответственно). В качестве ШИМ-контроллера используется ADP 4101 известной компании ON Semiconductor.
Потенциал графического процессора Tahiti изучен давно и равен приблизительно 1150-1200 МГц при 1.2-1.25 В и 1200-1300 МГц при 1.25-1.3 В. Но тут в дело вступает Boost-режим AMD.
Принцип его работы несколько отличается от технологии NVIDIA GPU Boost. Последняя постоянно подстраивает напряжение в рамках дозволенного диапазона, ориентируясь на температуру. Технология AMD работает по более простому и логичному принципу ограничения энергопотребления. Есть некое значение «X», которое может достигаться режимом Boost. Как только оно достигнуто, происходит сброс частот вплоть до номинальных 850 МГц.
Часто компании-производители пользуются собственными матрицами режимов Boost, но базовая частота всегда остается неизменной. Стоит лишь выяснить, какой из вендоров решился полностью раскрыть потенциал GPU, а кто сосредоточился на энергопотреблении.
Благодаря высокому заводскому разгону представитель Gigabyte выступил неплохо, однако родная прошивка BIOS слишком настойчиво ограничивает потенциал графического процессора после ручного повышения тактовых частот. Итоговый результат: с 1072 МГц до 1150 МГц по видеоядру и с 1250 МГц до 1600 МГц по памяти.
Что касается эффективности системы охлаждения, то Gigabyte GV-R928WF3OC-3GD показывает хорошие результаты при автоматическом режиме работы вентиляторов, не давая прогреться графическому процессору выше 57°C при уровне шума немного выше среднего.
С обзором данной видеокарты вы можете познакомиться в материале моего коллеги Дмитрия Владимировича «Обзор и тест видеокарт Gigabyte GV-R928WF3OC-3GD, PowerColor TurboDuo R9 280 OC и Sapphire Dual-X R9 280 OC».
Описание на сайте производителя – ссылка.
Компания HIS, хорошо известная нашим читателям благодаря выпуску качественных и сравнительно недорогих видеокарт исключительно на базе графических процессоров AMD, представила свою версию Radeon R9 280 – HIS R9 280 IceQ X2.
Лицевая сторона накрыта металлическим кожухом золотистого цвета (модель HIS H280XQM3G2M поставляется с черным кожухом). Между двумя вентиляторами находится декоративная сетчатая вставка в виде буквы X. По бокам выглядывают тепловые трубки.
В качестве системы охлаждения применен фирменный кулер IceQ X2. Видеокарта с установленной СО занимает два слота расширения, а ее длина (согласно официальному сайту компании) равна 297 мм.
Сам охладитель состоит из массивного радиатора, в конструкции которого применяется 61 алюминиевая никелированная пластина, двух вентиляторов с диаметром крыльчатки 86 мм, а также металлического кожуха, накрывающего всю конструкцию сверху.
Для более равномерного распределения тепла по всей площади радиатора используются пять медных тепловых трубок: три диаметром 6 мм, а две остальные – 8 мм.
Микросхемы памяти и система питания дополнительно охлаждаются при помощи отдельного низкопрофильного радиатора.
Видеокарта выполнена на печатной плате синего цвета с эталонным дизайном HD 7950. При этом используется вполне привычная схема расположения набортных элементов.
Питание модели HIS R9 280 IceQ X2 выполнено по усиленной девятифазной схеме: 7+1+1 (GP, PLL, Mem).
При помощи утилиты HIS iTurbo удалось поднять напряжение GPU на 94 мВ, а видеопамяти – на 76 мВ. Это позволило разогнать графическое ядро до 1150 МГц. Память при этом удалось ускорить до 1650 МГц.
При автоматическом регулировании скорости вращения крыльчаток, в режиме максимальной нагрузки, графическое ядро нагрелось до 64 градусов, а кулер, судя по показаниям мониторинга, работал при этом всего на 35% от своей максимальной мощности. Субъективно уровень шума можно охарактеризовать как «тихий». Отличный результат.
Описание на сайте производителя – ссылка.
В ассортименте графических ускорителей компании PowerColor есть довольно «шустрый» Radeon TurboDuo R9 280 OC на GPU AMD Tahiti Pro. Данная версия отличается от похожих по совокупности характеристик моделей PowerColor Radeon HD 7950 Boost State PCS+ дизайном системы охлаждения. Стоит отметить интересную особенность данной видеокарты – мизерный заводской разгон (всего 855 МГц, Boost до 960 МГц).
Системы охлаждения PowerColor никогда не отличались изюминкой или новаторством. Зато всем известно, что схема с парой вентиляторов занимает минимум места и эффективна при грамотном построении остальной конструкции.
Компания PowerColor так же, как и Sapphire, использует девятилопастные 86 мм вентиляторы. И снова из-за вертикально выходящих тепловых трубок теряется эффективная площадь радиатора. Зато с обратной стороны видеокарта одета в настоящую броню. Забавно, что снять ее можно только после полного демонтажа основного радиатора.
В случае подсистемы питания обнаружилась неприятная картина: пусть силовые цепи и охлаждаются радиатором, но почему на нем так мало ребер? В итоге это приводит к чрезмерному нагреву системы питания.
На первый взгляд может показаться, что в СО задействовано шесть тепловых трубок. На деле их ровно три, и они пронизывают змейкой все ребра насквозь.
Перед нами абсолютно референсная печатная плата – пять фаз питания GPU с расположенной с обратной стороны контрольной логикой, по одной фазе питания PLL и памяти.
Раздельные катушки Coiltronics не впервые появляются на платах AMD и прочно ассоциируются с посторонними звуками (писком, треском и прочим). Забегая вперед, раскрою карты сразу – пищат так, что тестировать на уровень шумности видеокарту пришлось в 2D. А богатый опыт пользователей референсной PCB хорошо раскрыт на нашем форуме.
Единственным положительным моментом можно считать широкую совместимость с утилитами для разгона, причем доступен вольтмод как графического процессора, так и памяти. Соответственно из этого вытекает и принадлежность ШИМ-контроллера к компании CHil – это CHL8225(28)G.
Повышение напряжения свыше 1.275 В в случае с вариантом PowerColor приводило к перегреву и появлению артефактов. А установленная 5 ГГц память в реальности никак себя не проявила, даже при 1.6 В. Однако результат и без того отличный: удалось разогнать графический процессор до 1225 МГц, видеопамяти же покорилась частота в 1600 МГц.
В режиме нагрузки графический процессор прогрелся до 66°C. Издаваемый вентиляторами уровень шума можно охарактеризовать как низкий, комфортный для продолжительной работы. Отличный показатель, что не скажешь о подсистеме питания: ее температура зафиксировалась на отметке 83°C. Тут стоит задуматься о более эффективном соотношении «температура/шум». Про писк катушек повторяться не будем.
Как и в случае с Gigabyte GV-R928WF3OC-3GD, с моделью PowerColor Radeon R9 280 TurboDuo вы можете познакомиться в материале «Обзор и тест видеокарт Gigabyte GV-R928WF3OC-3GD, PowerColor TurboDuo R9 280 OC и Sapphire Dual-X R9 280 OC».
Описание на сайте производителя – ссылка.
В обширном модельном ряду видеокарт Sapphire присутствует лишь один представитель Radeon R9 280. Естественно, наделенный технологией Boost.
Заявленные частоты – 850 МГц (Boost до 940 МГц) для графического ядра и 5 ГГц для памяти. Длина, ширина и глубина соответствуют эталонной версии AMD.
В конструкции системы охлаждения Sapphire применена пара девятилопастных 86 мм вентиляторов, полностью накрывающих радиатор. Не обошлось и без кожуха оригинальной формы.
При детальном рассмотрении претензий нет – пластик отлит аккуратно, заусенцев нет, оба вентилятора подключены 4 pin разъемом. Все, как и полагается для хорошей видеокарты.
После снятия радиатора убеждаемся в нормально организованном охлаждении цепей питания: пара радиаторов на VRM GPU и VRM памяти. Неслыханная щедрость от инженеров, позволяющая менять штатное охлаждение на другое без судорожных поисков подходящих под размер силовых цепей теплорассеивателей.
Основной радиатор воплощает редкий пример компактности, пусть слегка и в ущерб полезной площади. Тепловые трубки проходят через низ, съедая теоретически пустое место, которое можно было бы задействовать под ребра, если бы их выпустили вбок. В данном случае применено сочетание из двух теплотрубок 8 мм и двух 6 мм.
Абсурдно выглядят термопрокладки для охлаждения памяти, касающиеся всех микросхем за исключением одной, той, что находится как раз под изгибом тепловых трубок.
Приятным моментом стало, что дополнительное питание реализовано с помощью двух шестиконтактных разъемов вместо привычных одного шести- и одного восьмиконтактного.
Графический ускоритель выполнен на текстолите синего цвета длиной 278 мм. Печатная плата обладает достаточно большой длиной, но все же не превышает 300 мм, что делает ее совместимой с большим количеством компьютерных корпусов.
Привычная система питания референсного вида целиком заменена на микросхемы Dr.MOS. Благодаря этому видеокарта полностью избавилась от паразитных шумов катушек. Джампер переключения BIOS заменен на более удобную кнопку, но разобраться где версия «1», а где «2» теперь вдвойне сложно.
Комбинация из 5+1+1 фаз оставлена без изменений. В принципе, с учетом номиналов силовых транзисторов суммарная мощность системы питания несколько урезана по сравнению с базовым набором. С другой стороны, по мне уж лучше стабильные и эффективные Dr.MOS микросхемы.
Используемый ШИМ-контроллер NCP 4206 широко распространен и прекрасно распознается массой программ для разгона.
Ускоритель Sapphire отлично выстрелил по разгону микросхем 5 ГГц памяти, осилив 6.6 ГГц. А его ядро продолжительное время работало на частоте 1225 МГц.
В режиме автоматического регулирования скорости вращения крыльчаток вентиляторов, при максимальной нагрузке, графический процессор нагрелся до 58°C. Шум, который создавала система охлаждения, субъективно можно охарактеризовать как средний.
Видеокарта Sapphire Radeon R9 280 Dual-X завершает материал «Обзор и тест видеокарт Gigabyte GV-R928WF3OC-3GD, PowerColor TurboDuo R9 280 OC и Sapphire Dual-X R9 280 OC».
Переходим к графическому ускорителю Radeon R9 280Х.
Видеокарта Radeon R9 280X базируется на хорошо знакомом процессоре Tahiti, который был сердцем Radeon HD 7970 и Radeon HD 7950.
Это слегка измененная версия Radeon HD 7970 GHz Edition с частотой ядра 1000 МГц и 3 Гбайтами видеопамяти GDDR5, работающей на частоте 6000 МГц. Частотная формула выше, чем у первой ревизии Radeon HD 7970 (925/5500 МГц) и лишь на 50 МГц меньше по ядру относительно GHz Edition. В последнем случае речь идет о Boost-частоте в 1050 МГц при базовых 1000 МГц, хотя на практике в обычных игровых приложениях модель почти все время работала в режиме Boost. Добавилась поддержка DirectX 11.2. Уровень TDP остался на прежнем уровне в 250 Вт.
Графический процессор Tahiti XTL содержит 2048 потоковых процессоров, 128 текстурных блоков и 32 блока ROP. Частота работы ядра составляет 1000 МГц. Память, объем которой составляет 3 Гбайта, работает на частоте 6000 МГц. Ширина шины памяти составляет 384 бит.
Описание на сайте производителя – ссылка.
Модельный ряд компании Asus насчитывает несколько графических ускорителей Radeon R9 280X. Начнем с популярной линейки с оригинальной системой охлаждения DirectCU II.
Видеокарта Asus Radeon R9 280X DirectCU II получилась действительно крупной. Ее габариты даже больше, чем у референсной версии R9 290X. Но это объясняется тем, что инженеры компании установили на свою модель крупную двухслотовую СО. Существует и трехслотовая модификация, которая устанавливается на Asus R9280X-DC2T-3GD5-V2.
Конструкция системы охлаждения в данном случае действительно крупная. Лучше всего это воспринимается, когда переворачиваешь видеокарту и видишь, как она выступает за пределы печатной платы с двух сторон.
Охладитель состоит из достаточно крупного радиатора, в структуре которого применяются 54 алюминиевые пластины, двух вентиляторов с диаметром крыльчатки 97 и 94 мм, и кожуха, накрывающего всю конструкцию сверху.
Для равномерного распределения тепла по всей площади радиатора применяются пять медных тепловых трубок разного диаметра: две 8-миллиметровых, две 6-миллиметровых, и одна 10-миллиметровая.
Пара вентиляторов различается разным профилем крыльчаток и рабочими оборотами. Левый не только тянет воздух к радиатору, но и распределяет его вдоль. А правый вентилятор установлен как раз над зоной цепей питания.
Под основным радиатором расположена усиливающая пластина, которая крепится и к задней планке, и к печатной плате. За охлаждение полевых транзисторов отвечает отдельный элемент в виде низкопрофильного радиатора.
Разработчики Asus полностью переделали дизайн печатной платы. Но, вглядевшись в него, можно обнаружить типичные для HD 7970 схемы, такие как отдельная система питания PLL/MEM.
Вопреки сложившимся стереотипам Asus не примыкает к группе, облюбовавшей DrMOS микросхемы, и по-прежнему выбирает простую схему питания с дискретными транзисторами. Зато благодаря такому подходу количество фаз возрастает с четырех-пяти до восьми. Да и дроссели не беспокоят во время смены нагрузки. В общем, если и считать такую схему устаревшей, то только исходя из современных тенденций, а на деле у нее есть существенные плюсы в простоте и тишине.
Привычный для видеокарт эталонного дизайна ШИМ-контроллер CHiL CHL8225(28)G заменен на ASP 1211. Система питания выполнена по 10+1+1-фазной схеме.
Штатные частоты составляют 1070 МГц и 1600 МГц соответственно для графического процессора и памяти.
Radeon R9 280X – это все то же ядро Tahiti и ждать чудес от него не приходится. Номинально он работает с тем же напряжением, что и на видеокартах HD 7970. Версия Asus разогнанная, поэтому и напряжение штатно завышено (до ~1.2 В). Такое повышение позволяет без любых других манипуляций достичь 1175 МГц, что вполне типично для Tahiti.
В дальнейшем, подбираясь к отметке 1.3 В, удалось подняться до частоты 1250 МГц. Но для работы в постоянном режиме желательно спуститься до 1.2 ГГц. Попытки увеличить напряжение до 1.3 В никак не повлияли на разгон, а только добавили артефактов в тесте.
Финальные частоты выглядят так:
В режиме нагрузки графический процессор прогрелся до 66°C, а вентиляторы раскрутились до 40% от максимальной мощности. Издаваемый ими уровень шума можно охарактеризовать как ниже среднего, и комфортный для продолжительной работы.
Asus Radeon R9 280X DirectCU II побывала в лаборатории одной из первых, с ней вы можете продолжить знакомство в материале Дмитрия Владимировича «Обзор и тестирование видеокарты Asus Radeon R9 280X DirectCU II».
Описание на сайте производителя – ссылка.
Если предыдущая модель вас не заинтересовала, предлагаем посмотреть на топовое решение в классе Radeon R9 280X – видеокарту серии Matrix, которая входит в линейку Republic of Gamers. А последняя, напомним, является вершиной инженерной мысли конструкторов Asus.
Для охлаждения Asus Radeon R9 280X Matrix Platinum используется фирменная система охлаждения DirectCU II. Общая длина видеокарты с установленной СО, занимающей три слота расширения, составляет 285 мм.
Охладитель состоит из двух массивных секций, двух вентиляторов с диаметром крыльчатки 90 мм, кожуха, закрывающего всю конструкцию сверху, а также опорной пластины с обратной стороны видеокарты. Общее количество пластин, из которых набраны радиаторы, составляет внушительные 100 штук.
Для более равномерного распределения тепла по всей площади радиатора применяются пять медных тепловых трубок. Три из них диаметром 7 мм, две – 8 мм.
Силовые элементы системы питания, а также микросхемы памяти, накрыты отдельной металлической пластиной, которая предназначена для улучшения отвода тепла.
Дополнительное питание реализовано с помощью двух восьмиконтактных разъемов вместо привычных одного шести- и одного восьмиконтактного. Отличен и набор видеоинтерфейсов: пара DVI и четыре DisplayPort.
Видеокарта выполнена на текстолите альтернативного дизайна черного цвета длиной 285 мм.
Модуль стабилизации питания выполнен по усиленной 20-фазной схеме, при этом 16 фаз используются для питания графического ядра, и по две на PLL/MEM. Сам преобразователь основан на цифровом стабилизаторе питания Digi+VRM ASP1211.
Частота работы графического ядра была повышена и составляет 1050 МГц в номинальном режиме, при этом при необходимости оно автоматически разгоняется до 1100 МГц. Повышена и частота памяти, равная 1600 МГц.
После поднятия напряжения питания графического процессора с помощью утилиты GPU Tweak удалось разогнать GPU до рекордных 1287 МГц. Видеопамять при этом удалось ускорить до частоты 1762 МГц.
К эффективности системы охлаждения вопросов не возникает. Температура графического процессора не превышает 74°C. Создаваемый ею уровень шума можно охарактеризовать как низкий и комфортный для длительного времяпровождения за компьютером.
Описание на сайте производителя – ссылка.
Внешне Gigabyte Radeon R9 280X Windforce OC не отличается от своих родственников. Всю лицевую часть закрывает огромная система охлаждения из фирменной серии WindForce 3X. Правда, в данном случае применен кулер старой ревизии, о чем говорит отсутствие вентиляционных прорезей в кожухе и глянцевое покрытие. Несмотря на то, что он уже не устанавливается на новые видеокарты, его можно встретить на ускорителях, которые залежались в магазинах.
Один из главных недостатков данной версии – внушительные размеры. Длина печатной платы достигает 285 мм.
Система охлаждения состоит из основного кулера с прикрепленным к нему кожухом, а также двух небольших радиаторов, отводящих тепло от силовой части подсистемы питания GPU/PLL.
К центральной секции радиатора прикручена большая пластина, которая через термопрокладки соприкасается с микросхемами памяти.
Пассивная часть представляет собой массивный радиатор, состоящий из трех секций с ребрами разной геометрической формы. Вся конструкция пронизана тремя I-образными тепловыми трубками диаметром 8 мм каждая.
Используются вентиляторы фирмы Everflow T128010SM с техническими характеристиками 12 В, 0.20 А.
Печатная плата Radeon R9 280X Windforce OC выполнена на текстолите синего цвета, что характерно для Gigabyte. На первых этапах разработчики не брезговали своими старыми наработками, поэтому за основу данной модели была взята PCB Gigabyte GV-R797OC-3GD без каких-либо изменений.
Система питания видеокарты выполнена по схеме 6+1+1 (для GPU, PLL и микросхем памяти соответственно). Все управление осуществляется ШИМ-контроллером ADP4100 производства ON Semiconductor.
Перед нами продукт с заводским разгоном – графический процессор работает на частоте 1000 МГц (в режиме Boost – до 1100 МГц), память функционирует на 1500 МГц.
Без повышения напряжения видеокарте покорились частоты 1150/1600 МГц, что является средним результатом для решений семейства Radeon R9 280X. После повышения до 1.200 В результаты улучшились – 1180/1600 МГц, но похвастаться все же нечем.
В автоматическом режиме при продолжительной максимальной нагрузке видеокарта прогрелась лишь до 66°C при скорости вращения крыльчаток вентиляторов 77% – в плане эффективности отличные показатели, хотя систему охлаждения никак нельзя назвать тихой. При преодолении планки 45% шум вертушек начинал выделяться на фоне системного блока, а выше 60% становился громким.
Однако ничто не мешает настроить алгоритм управления вентиляторами самому. После фиксирования скорости вращения на 2000 об/мин (40%, комфортный уровень шума) видеокарта прогрелась до немалых 81°C, результаты не впечатляют, однако удалось добиться тишины.
С обзором графического ускорителя Gigabyte вы можете познакомиться в материале «Я вас где-то видел: обзор и тестирование видеокарты Gigabyte Radeon R9 280X Windforce OC».
Описание на сайте производителя – ссылка.
Компания Micro-Star International Co., Ltd. является одним из крупнейших производителей компьютерных комплектующих, а также полноценных компьютеров. Если говорить конкретно о графических ускорителях, то ее продукция отличается такими качествами, как надежная элементная база версии Military Class, продуктивные системы охлаждения Twin Frozr и широкие возможности для разгона с помощью фирменного ПО.
Все это в совокупности можно встретить в видеокарте MSI Radeon R9 280X Gaming 3G.
Модели серии Gaming используют систему охлаждения единой конструкции, но возможны разные вариации, которые различаются количеством тепловых трубок и их толщиной. В данном случае задействовано пять трубок, одна из которых увеличенного до 8 мм диаметра, остальные – 6 мм.
Активная часть системы охлаждения представляет собой пластиковую конструкцию с двумя вентиляторами, разделенными перегородкой. Это модели Power Logic PLD10010S12H с диаметром крыльчатки 94 мм, причем применены слегка изогнутые лопасти.
Пассивная часть является большим радиатором, который получил специальную обтекаемую конструкцию Airflow Control, что улучшает распределение воздушных потоков и охлаждение.
Силовые элементы подсистемы питания и микросхемы памяти накрыты металлической пластиной, которая выполняет сразу две функции. Первая – это отвод и рассеивание тепла, а вторая – защита печатной платы от деформации.
Видеокарта MSI Radeon R9 280X Gaming 3G выполнена на текстолите черного цвета, а расположение элементов идентично AMD Radeon HD 7970.
Подсистема питания выполнена по схеме 6+1+1 (GPU, Mem, PLL). В качестве контроллера выступает микросхема CHiL CHL8228G. Такая конфигурация полностью соответствует эталонному дизайну.
Штатные частоты составляют 1050 МГц и 1500 МГц соответственно для графического процессора и памяти.
При разгоне ядра удалось добиться 1215 МГц при повышении напряжения до 1.25 В. Память одолела 1755 МГц.
В режиме автоматического регулирования оборотов вентиляторов, при максимальной нагрузке, температура GPU дошла до 74°C. При этом вентиляторы вращались всего на 43% от своей максимальной скорости, а уровень их шума можно охарактеризовать как «ниже среднего». Он был очень комфортным для длительного использования графического ускорителя.
Описание на сайте производителя – ссылка.
MSI Radeon R9 280X Gaming 6G является не просто моделью с расширенным объемом видеопамяти: не было бы тогда никакого смысла включать ее в данный материал. Под своей системой охлаждения она скрывает нечто большее.
На графическом ускорителе применяется оригинальная система охлаждения Twin Frozr IV Advanced, которая вместе с печатной платой занимает два слота расширения. Она схожа с предыдущей моделью за исключением меньшего числа тепловых трубок: четыре против пяти. В остальном паритет.
Более всего видеокарта MSI Radeon R9 280X Gaming 6G интересна новой печатной платой, разработанной инженерами MSI. К слову, такая PCB используется на младшей модели с 3 Гбайтами видеопамяти (без суффикса «X» на конце).
Система питания состоит из одиннадцати фаз, десять из которых расположены справа от графического процессора строгой вертикальной линейкой, а еще одна разместилась у панели с выходами. По всей видимости, на питание графического процессора отведено восемь из этих десяти фаз на силовых транзисторах DirectFET. Еще 2+1 фазы относятся к силовым цепям и микросхемам памяти.
Управление питанием GPU осуществляется контроллером IR 3563B производства International Rectifier.
В очередной раз убеждаемся, что разгон – это лотерея. Частоту графического процессора удалось повысить до 1200 МГц, что является неплохим результатом, памяти – до 1750 МГц.
Колоссальных отличий от Gaming в алгоритме работы системы охлаждения отмечено не было. Графический процессор не прогрелся выше 76 градусов при 47% скорости вращения крыльчаток вентиляторов.
Описание на сайте производителя – ссылка.
Ускоритель производства PowerColor смотрится интересно, но вполне типично для «нереференса». Схема с парой крупных вентиляторов уже не раз встречалась ранее – это вообще классика для всех оригинальных СО.
Система охлаждения, применяемая PowerColor, носит название Dual Swirl. Она представлена массивным радиатором, в структуре которого применяются 45 алюминиевых пластин, два крупных вентилятора с диаметром крыльчатки 87 мм и пластмассовый кожух, который накрывает всю конструкцию.
В конструкции применяются три тепловые трубки диаметром 8 мм. Две из них изогнуты в форме буквы S, одна – U, при этом сам графический процессор контактирует с серединой трубок, концы которых расходятся к краям радиатора.
Не забыл производитель и об охлаждении силовой части. За это отвечает низкопрофильный радиатор с термоинтерфейсом на основании.
Сзади всю поверхность печатной платы закрывает огромная пластина. Она изготовлена из алюминиевого сплава и окрашена в черный цвет. Сама пластина ни к чему не прикасается, поэтому ее функция скорее защитная.
Видеокарта PowerColor Radeon R9 280X Dual Swirl выполнена на печатной плате красного цвета, длина которой 267 мм. Ее дизайн почти идентичен PowerColor Radeon HD 7970 OC.
Общая схема преобразователя питания может быть обозначена как 6+2+1 фаза (для GPU, PLL и микросхем памяти соответственно). В качестве контроллера выступает микросхема CHil CHL 8228G.
Ядро графического ускорителя PowerColor Radeon R9 280X Dual Swirl работает на частоте 850 МГц (Boost – 1000 МГц) при напряжении 1.144 В.
Проверка на максимальный разгон показала, что видеокарте покорились частоты 1175 / 1650 МГц (ядро/память) при стандартном напряжении. Попытки улучшить результат с повышением напряжения ни к чему не привели: стабильность системы терялась при долгих нагрузках.
Температура графического ядра достигала 74°C при автоматическом режиме работы вентиляторов, что является хорошим результатом, а вот общий уровень шума был средним: он не мешал работе, но выделялся на общем фоне.
По счастливой случайности в лаборатории было протестировано два экземпляра PowerColor Radeon R9 280X Dual Swirl разными авторами с различными методиками проверки разгона и системы охлаждения, что продемонстрирует видеокарту с разных ракурсов. Это материалы «Новое – это хорошо забытое старое: обзор и тестирование видеокарты PowerColor Radeon R9 280X» моей руки, а также моего камрада wildchaser «Обзор и тестирование видеокарты PowerColor Radeon R9 280X Dual Swirl».
Описание на сайте производителя – ссылка.
Компания Sapphire традиционно является одним из главных партнеров AMD по части производства видеокарт, выпуская широкий ассортимент графических ускорителей.
Внешний вид – это, безусловно, одна из основных составляющих общей привлекательности продукта. Бывает, что видеокарта показывает средний уровень производительности, но выглядит настолько необычно, что в некоторых сборках она смотрелась бы просто идеально.
И если говорить о внешнем дизайне Sapphire Radeon R9 280X Toxic, то субъективно нареканий к нему нет. В меру яркие цвета кожуха системы охлаждения, закрывающей всю лицевую сторону, вентиляторы с глянцевыми лопастями, практически полностью закрытая декоративной пластиной обратная сторона – все это выполнено не вычурно, но и не слишком скучно.
В основе лежит большой радиатор, выполненный по классической схеме. Из основания выходят пять медных тепловых трубок. По краям находятся самые тонкие, дальше следуют две потолще, а по центру проходит самая толстая. Три трубки из середины делают небольшой изгиб вверх и идут прямо. На них нанизывается группа алюминиевых пластин, образующих поверхность отвода тепла. Получается как бы одна часть радиатора.
Сверху радиатор накрывается комбинированным кожухом из оранжевого пластика и окрашенных металлических элементов, внутри которого размещены вентиляторы.
Два из них представлены моделями FirstD FDC10H12S9-C с техническими характеристиками 12 В, 0.35 А. Их диаметр 86 мм. Еще один, тот, что находится посередине, меньше в диаметре – 74 мм. Здесь используется устройство FirstD FD7010H12S с техническими характеристиками 12 В, 0.35 А.
Производитель позаботился и о других ключевых моментах: предусмотрены отдельные радиаторы на силовых цепях, а также защитная металлическая пластина на обратной стороне видеокарты.
Стоит обратить внимание, что дополнительное питание подается на графический ускоритель через два восьмиконтактных разъема.
Печатная плата построена по уникальному дизайну собственной разработки компании Sapphire.
Система питания видеокарты выполнена по схеме 8+1+1 (для GPU, PLL и микросхем памяти соответственно).
За управление питанием графического процессора отвечает цифровой восьмифазный контроллер CHL8228G производства CHiL Semiconductor.
Модель Sapphire R9 280X Toxic изначально поставляется с заводским разгоном. Ее штатные частоты составляют 1150 / 1600 МГц.
Что касается ручного повышения тактовых частот, то данный экземпляр может похвастаться памятью: она функционировала на рекордных 1900 МГц, ядро же – на 1200 МГц.
При автоматическом регулировании оборотов вентиляторов, в режиме максимальной нагрузки, графический процессор нагрелся до 65°C. Вертушки при этом работали всего на 45% от своей максимальной скорости. Создаваемый ими шум, по субъективной оценке, находился на отметке «ниже среднего», и был очень комфортным для продолжительного использования.
С данным графическим ускорителем вас познакомит материал «Обзор и тестирование видеокарты Sapphire Toxic R9 280X».
Описание на сайте производителя – ссылка.
Было решено включить в данный материал еще одну модель – видеокарту Sapphire Radeon R9 280X Vapor-X, которая на самом деле является лишь переименованной Sapphire HD 7970 Vapor-X GHz Edition. Она была первым звеном от перехода с HD 7970 к полноценным Radeon R9 280X, но поскольку все еще встречается в магазинах, то ее необходимо рассмотреть.
К радиатору крепится пластиковый кожух с двумя вентиляторами. Это устройства компании FirstD с маркировкой FD9015U12S и техническими характеристиками: 12 В, 0.55 А. Последний показатель уже немного настораживает. Это означает, что на максимальных оборотах данный вентилятор будет шуметь как вертолет. От вентиляторов запитывается белый светодиод подсветки логотипа компании.
Радиатор на этой видеокарте сочетает использование испарительной камеры совместно с тепловыми трубками. Основание состоит из двух частей: рамки из алюминиевого сплава и медной испарительной камеры. Первая контактирует с микросхемами памяти через специальные терморезинки. Вторая отводит тепло от графического процессора и соприкасается с другой стороны с тепловыми трубками.
Силовые элементы в правой части закрыты алюминиевым теплорассеивателем черного цвета.
Про печатную плату много не расскажешь: в данном случае она досталась все от той же Sapphire HD 7970 Vapor-X GHz Edition.
Хорошо заметно, что силовая часть немного отличается. Вместо формулы 6+1+1 у «референса» перед нашим взором предстает 7+1+1. А вот ШИМ-контроллер здесь точно такой же – CHiL CHL8228G.
Частота работы графического ядра была повышена и составляет 950 МГц в номинальном режиме, при этом при необходимости ядро автоматически разгоняется до 1070 МГц. Повышена и частота работы памяти – 1550 МГц.
После поднятия напряжения питания графического ядра, удалось разогнать его до 1160 МГц. Видеопамять при этом удалось ускорить до частоты 1600 МГц. Результат не впечатляющий, видимо, перед нами экземпляр на старом графическом процессоре Tahiti XT.
В автоматическом режиме управления оборотами вентиляторов GPU прогрелся до 67°C, создавая низкий уровень шума и работая при 42% от полной мощности.
Описание на сайте производителя – ссылка.
На смену Sapphire Radeon R9 280X Vapor-X (переименованной Sapphire HD 7970 Vapor-X GHz Edition) пришла совершенно новая модель. Она носит старое название, но обладает новыми возможностями.
Дизайн системы охлаждения явно удался. Применение бирюзового цвета, который практически не встречается в компьютерных комплектующих, позволило освежить внешний вид видеокарты и придать ей броский, и в какой-то степени даже дерзкий вид.
Длина фирменной системы охлаждения Vapor-X равна 322 мм, она занимает два слота для карт расширения. Лицевая ее часть прикрыта защитным кожухом.
Для создания активного воздушного потока используются вертушки FirstDO FDC10H12D9-C с характеристиками 12 В и 0.35 А, которые закреплены на пластиковом каркасе. Диаметр каждой из них составляет 86 мм.

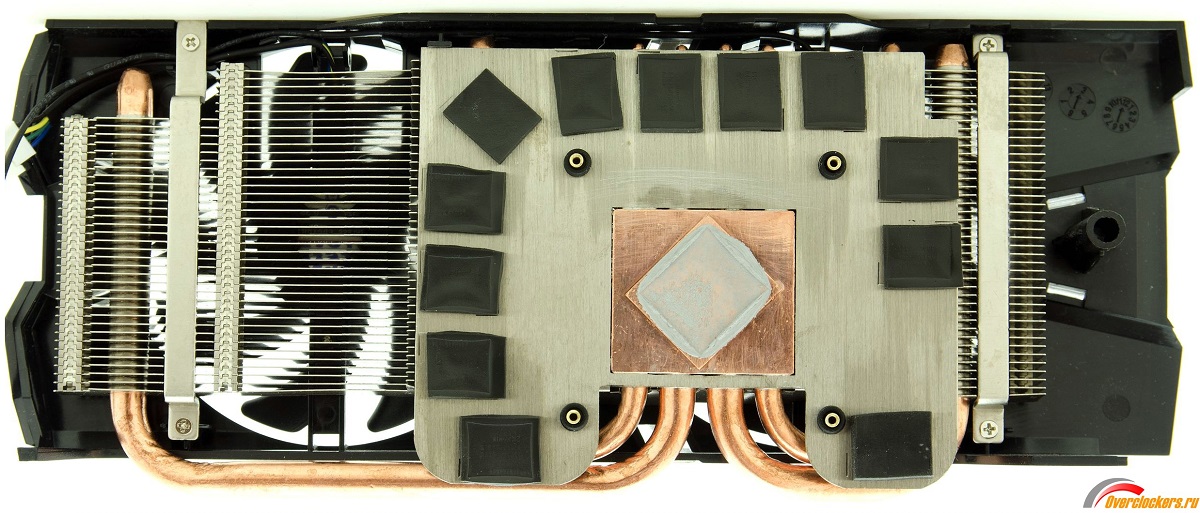

Большой радиатор контактирует не только с графическим процессором, но и со всеми микросхемами памяти, а также с элементами подсистемы питания через специальные термопрокладки.
В центре находится медная испарительная камера, которая позволяет более эффективно отводить тепло от GPU. Принцип ее работы состоит в том, что жидкий хладагент испаряется из горячей поверхности, после чего охлаждается и конденсируется на холодной верхней стороне. Затем он опять возвращается в исходную позицию и процесс повторяется.
Дополнительно тепло отводится с помощью пяти медных трубок: диаметр двух крайних – 6 мм, трех центральных – 8 мм. Они качественно припаяны как к ребрам радиатора, так и к медной испарительной камере.
Sapphire Radeon R9 280X Vapor-X сделана на печатной плате черного цвета. Расположение элементов на печатной плате выполнено очень плотно.
Подсистема питания выполнена по 7+1+1-фазной схеме (для графического процессора, памяти и блока PLL соответственно). В ее цепях используются фирменные дроссели с пониженным энергопотреблением Sapphire Black Diamond, а также высокополимерные алюминиевые конденсаторы.
В качестве контроллера применена микросхема International Rectifier IR3567B.
Номинальная частота работы графического процессора составляет 1000 МГц, а динамическая – 1100 МГц. Частота памяти не тронута.
После поднятия напряжения удалось увеличить тактовую частоту ядра до 1165 МГц, видеопамяти до 1735 МГц.
В режиме нагрузки графический процессор прогрелся до 65°C, а вентиляторы раскрутились до 40% от максимальной мощности. Издаваемый ими уровень шума можно охарактеризовать как ниже среднего, он был очень комфортным для продолжительного использования.
Описание на сайте производителя – ссылка.
Модель XFX Radeon R9 280X DD Edition является типичным представителем обновленной серии Double Dissipation. Разработчики использовали оригинальную систему охлаждения, которая выделяется среди прочих строгим и монолитным дизайном.
И это касается не только кожуха СО: по периметру платы проходит специальная пластина с логотипом компании, которая выполняет роль элемента жесткости и задает общий шарм новинке.
Переходим к системе охлаждения. Здесь она представлена кулером Double Dissipation с технологией XFX Ghost 2.0 Thermal, обеспечивающей качественное охлаждение всех элементов платы.
Для уменьшения массы кожух системы охлаждения сделан из пластмассы, к которому с внутренней стороны крепится подсветка логотипа компании XFX.
За охлаждение микросхем памяти и элементов подсистемы питания отвечает довольно большая на вид металлическая пластина-радиатор, контактирующая с последними через термопрокладки.
За активное охлаждение отвечают два вентилятора с диаметром крыльчатки 85 мм. Они изготовлены фирмой FirstD, о чем сообщает маркировка на наклейке – FD7010H12S.
Непосредственно с графическим процессором контактирует специальная медная площадка, которая охватывает шесть тепловых трубок диаметром 6 мм каждая.
Видеокарта XFX Radeon R9 280X DD Edition выполнена на текстолите черного цвета, а расположение элементов идентично AMD Radeon HD 7970, изменения минимальны.
Подсистема питания выполнена по схеме 6+1+1 (GPU, Mem, PLL). В качестве контроллера выступает микросхема CHiL CHL8228G. Такая конфигурация полностью соответствует референсному дизайну.
Данная модель поставляется с заводским разгоном: базовый разгон до 1100 МГц по ядру против 1000 МГц у эталонной версии Radeon R9 280Х. Частота памяти подверглась модификации и составляет 1650 МГц против базовых 1500 МГц.
На поднятие напряжения графический процессор никак не отреагировал. Видимо, нам попался «удачный» экземпляр. Удалось увеличить тактовую частоту ядра лишь до 1125 МГц, памяти – до 1735 МГц.
Эффективность системы охлаждения XFX Radeon R9 280X DD Edition выше всяких похвал. Полностью нагруженная играми видеокарта не смогла прогреться выше 67°C, вентилятор работал на 52% своей мощности, создавая средний уровень шума.
Переходим к таблице характеристик протестированных графических ускорителей.
Radeon R9 280
Radeon R9 280Х
Производительность графических ускорителей Radeon R9 280 и R9 280X в игровых приложениях уже неоднократно рассматривалась в лаборатории. Приведу лишь несколько ссылок.
Видеокарта Radeon R9 280X показала себя с лучшей стороны: при производительности на уровне GeForce GTX 770 ее рекомендованная стоимость на $130 меньше. Таким образом, AMD позиционирует свою модель в средний сегмент, чтобы до предела накалить рынок. Сможет ли рекомендованный для российской розницы ценник быть сопоставимым с реальной ценой – покажет время, все предпосылки для этого есть. Со стороны NVIDIA придется выдвинуть серьезный аргумент для противостояния R9 280X.
Среди наших участников хотелось бы отметить видеокарту Sapphire Radeon R9 280 Dual-X, которая использует качественную элементную базу, обладает производительной и эффективной системой охлаждения, и продемонстрировала хороший разгонный потенциал. Все это делает модель Sapphire Radeon R9 280 Dual-X интересным решением для покупки.
Если же брать во внимание старшую версию, то, на мой взгляд, лавровый венок победителя стоит отдать MSI Radeon R9 280X Gaming 3G, благо она оставила о себе приятные впечатления, получившись очень сбалансированным решением. На пятки ей по всем позициям наступает Asus Radeon R9 280X DirectCU II.
Но были и неудачные решения. Модели PowerColor Radeon R9 280 TurboDuo и Gigabyte Radeon R9 280X WindForce 3X rev1.0 хоть и показывали приемлемые результаты, но эффективность их систем охлаждения вызывает больше вопросов, чем ответов. Если в остальных случаях пользователь мог установить видеокарту в системный блок и наслаждаться высоким уровнем производительности без опасения за уровень шума и перегрев, то здесь же необходимо самостоятельно доводить алгоритм управления вентиляторами до ума.
Вот и закончился наш беглый экскурс по игровым видеокартам Radeon R9 280/R9 280X. Конечно, тут указаны не все интересные модели, разобраны не все тонкости, приведены не все характеристики. Однако мы постарались выбрать те устройства, которые могут подойти каждому читателю и присутствуют в продаже в российской рознице.
В следующем материале мы постараемся рассмотреть графические ускорители компании NVIDIA того же уровня, и включить в него все актуальные и доступные на рынке модели.
P.S. Для улучшения качества материала, а также для получения мнений о выбранном направлении оставляйте свои комментарии в конференции. Ваши ответы будут изучены и проанализированы для дальнейших работ.
