Лаборатория продолжает серию обзоров, посвященных линейке графических ускорителей GeForce GTX 780 Ti.
Благодаря нашему партнеру – компании Регард, на тестирование прибыла модель производства EVGA серии Superclocked ACX Cooler. Эта компания давно присутствует на рынке графических продуктов и хорошо известна энтузиастам.
Как обычно, обзор EVGA GeForce GTX 780 Ti Superclocked начнем с упаковки и комплекта поставки.
Полное название: EVGA GeForce GTX 780 Ti Superclocked w/ EVGA ACX Cooler, код производителя: 03G-P4-2884-KR.
Видеокарта EVGA поставляется в коробке средних размеров, оформленной в темных тонах. Упаковка обтянута целлофаном, поэтому поверхность не коробится при транспортировке.
Лицевая часть несет минимум информации, однако кое-что полезное узнать можно. Производителем заявлена поддержка работы до четырех ускорителей в едином тандеме для совместного расчета графических эффектов и применение оригинальной системы охлаждения Active Cooling Extreme, которая зарекомендовала себя с положительной стороны.
Обратная сторона упаковки отведена под перечень основных спецификаций модели на различных языках, а через специальное окошко можно видеть часть платы с серийным номером. Кроме того, здесь присутствует схема подключения дисплеев с различными интерфейсами, а также описание ключевых особенностей видеокарты.
Весь комплект поставки находится в отдельном лотке, который насыпан, как говорится, «с горкой».
Под ним прячется сам графический ускоритель, помещенный в форму-блистер из прозрачного бутылочного пластика.
На комплектацию своего решения EVGA не поскупилась, что может быть поставлено в пример другим компаниям.
В комплект поставки входит:
Как плюс можно отметить заботу производителя о неопытных пользователях. В комплекте присутствует памятка о правильной установке видеокарты в материнскую плату, а также разъясняется порядок использования проводов дополнительного питания.
Ну а любители дополнительных аксессуаров обнаружат большой плакат серии EVGA Gaming, размеры которого составляют 598 х 800 мм.

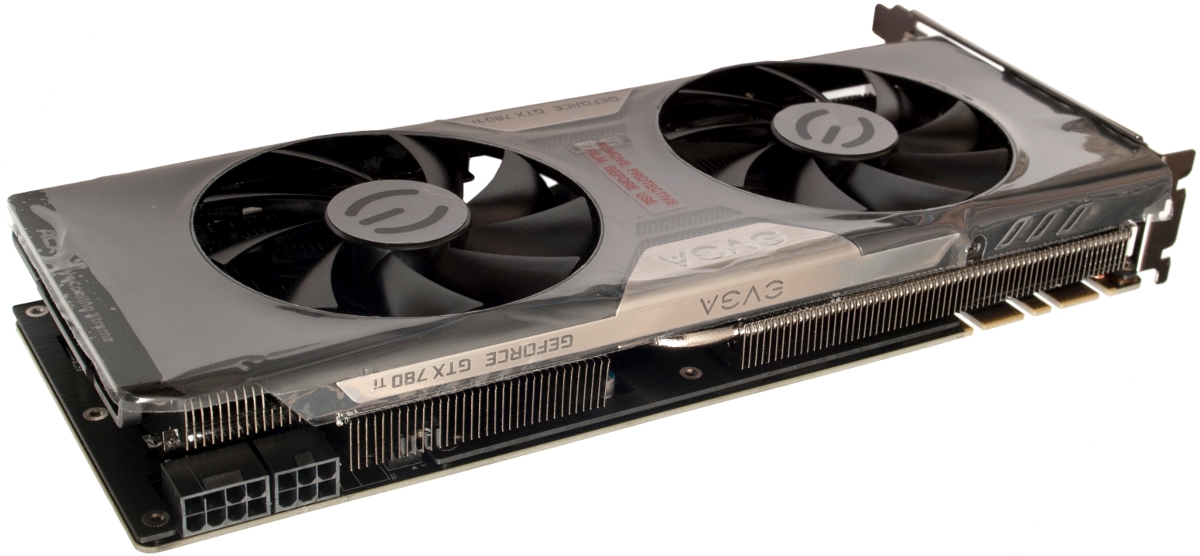

Модель GeForce GTX 780 Ti Superclocked своим внешним видом звезд с неба не хватает, взгляды окружающих не цепляет, и для своего класса выглядит очень блекло. Хотя не стоит забывать, что перед нами графический ускоритель с высоким уровнем производительности, который будет установлен в закрытом корпусе, а не фотомодель на подиуме, так что облик – это второстепенный пункт при покупке.
Тем не менее, новинка все же может выделиться на фоне своих конкурентов. Так, в системе охлаждения ACX используется два крупных 88 мм вентилятора и кожух с металлическим вставками серебряного цвета.
Для вывода изображения на версии GTX 780 Ti Superclocked предусмотрен классический набор интерфейсов:
При желании подключить аналоговый монитор пользователь может воспользоваться комплектным переходником DVI-VGA. Заявлена возможность одновременного подключения четырех дисплеев для вывода изображения.
Согласно официальным данным поддерживаются следующие разрешения:
Для реализации поддержки технологии NVIDIA SLI на видеокарте используются два коннектора для соответствующих мостиков, которые позволяют объединять до четырех графических ускорителей.

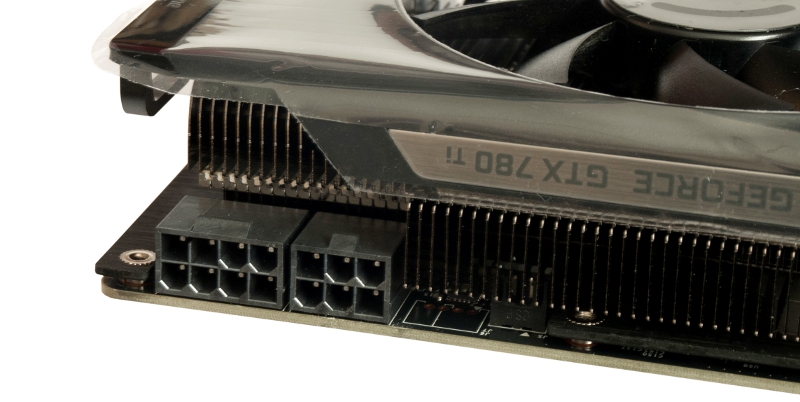

Дополнительное питание осуществляется с помощью одного шести- и одного восьмиконтактного разъемов, размещенных на краю печатной платы. Инженеры постарались сделать комфортным подключение соответствующих кабелей, оставив свободное место для защелок.
Согласно официальным данным блок питания должен обладать суммарной мощностью 600 Вт и более для одиночной модели. Заявленный уровень TDP видеокарты EVGA составляет 250 Вт.
К слову, габариты EVGA GeForce GTX 780 Ti Superclocked получились относительно компактными. Длина видеокарты составляет 266 мм, а ширина не превышает 117 мм, при этом новинка занимает всего два слота расширения.

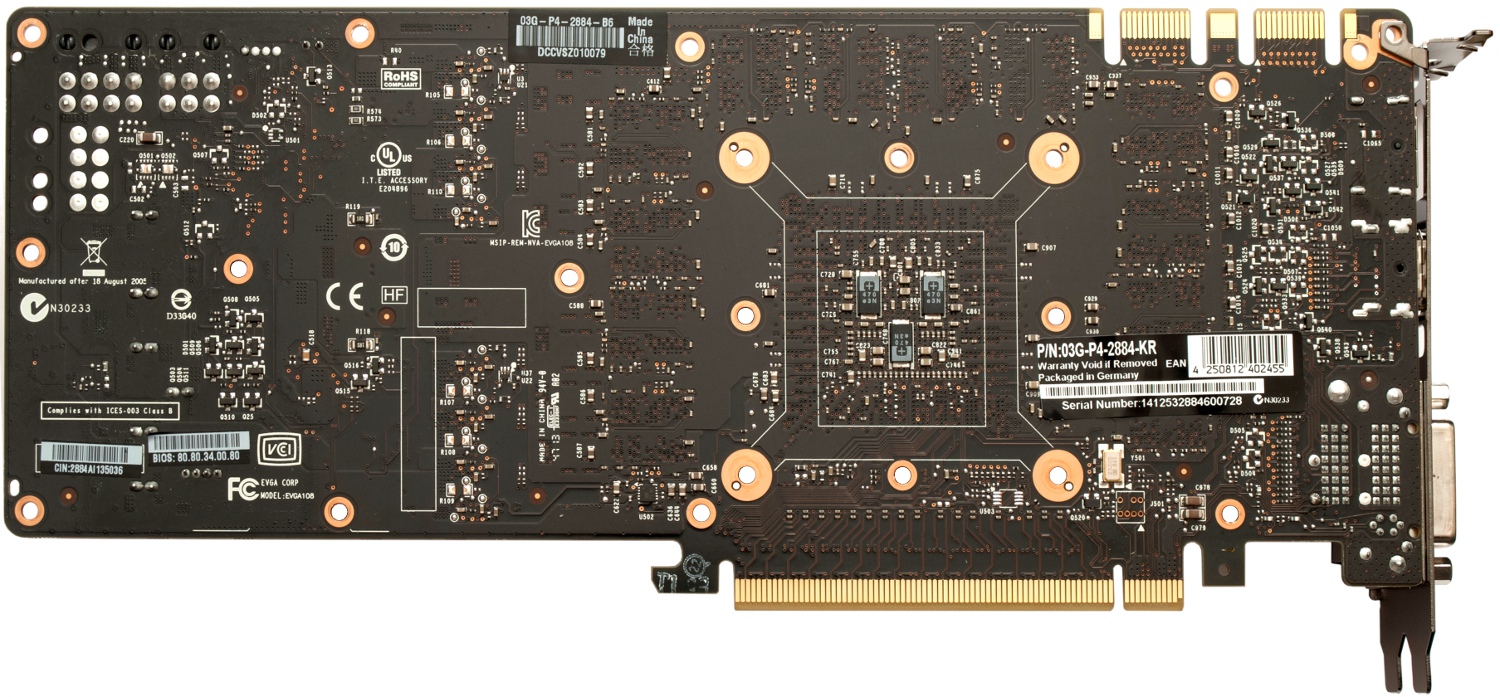

Обратная сторона ускорителя лишена какой-либо металлической пластины, защищающей печатную плату от механических повреждений и изгиба текстолита.
Но полностью от этого элемента отказываться не стали, разместив его со стороны графического процессора на печатной плате.
Оригинальная система охлаждения EVGA Active Cooling Extreme претерпела ряд особых изменений, благодаря чему производитель заявляет улучшенный отвод тепла от мосфетов и уменьшенный нагрев графического процессора. Но обо всем по порядку.
Сам кулер крепится четырьмя подпружиненными винтами.

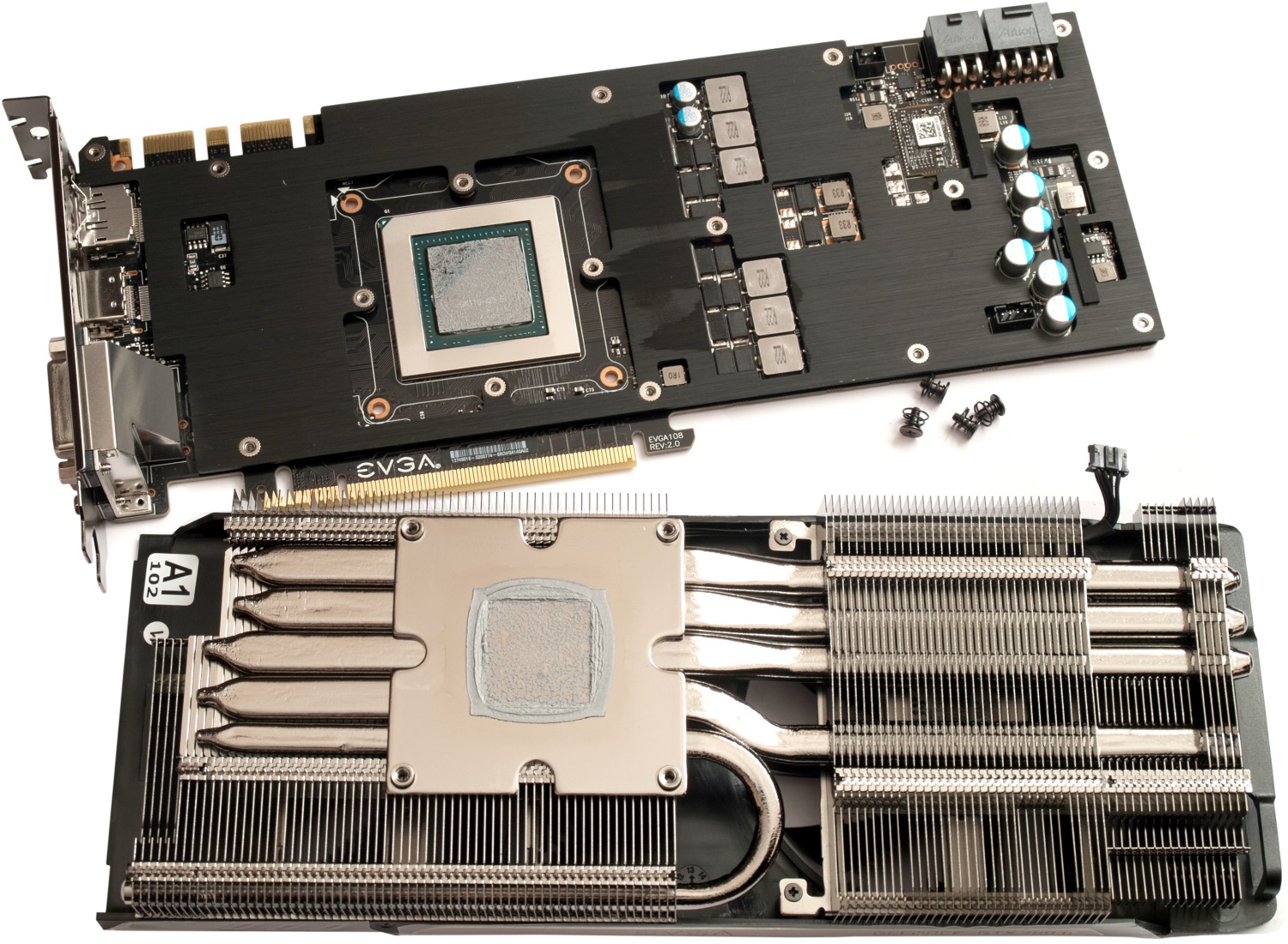

Под массивным радиатором скрывается печатная плата, закрытая черной металлической пластиной, на которой остались следы от тепловых трубок.

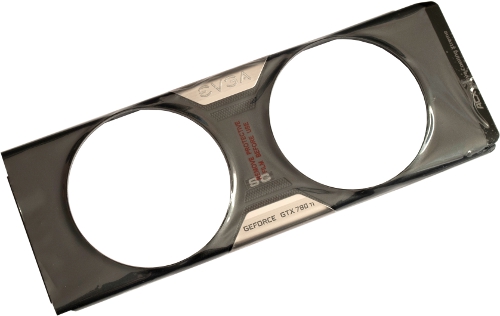

Для облегчения конструкции кожух сделан из пластмассы и оснащен серебряными металлическими вставками по центру. Больше он ничем не примечателен.

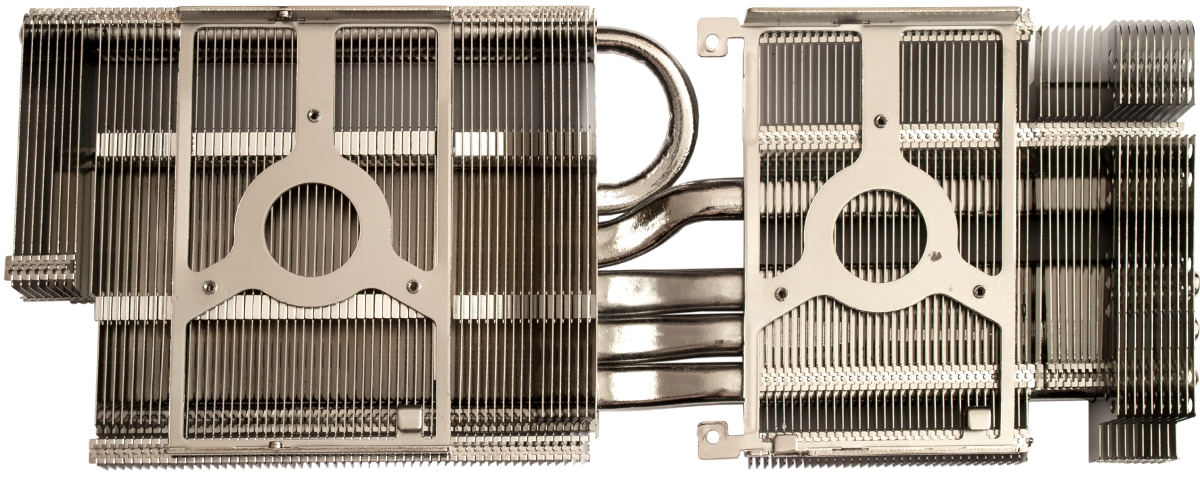

Под ним скрывается достаточно массивный радиатор, состоящий из двух секций алюминиевых никелированных пластин, набранных на пять тепловых трубок (диаметр центральных – 10 мм, U-образной – 6 мм). Все соединения тщательно пропаяны, что повышает теплоперенос.

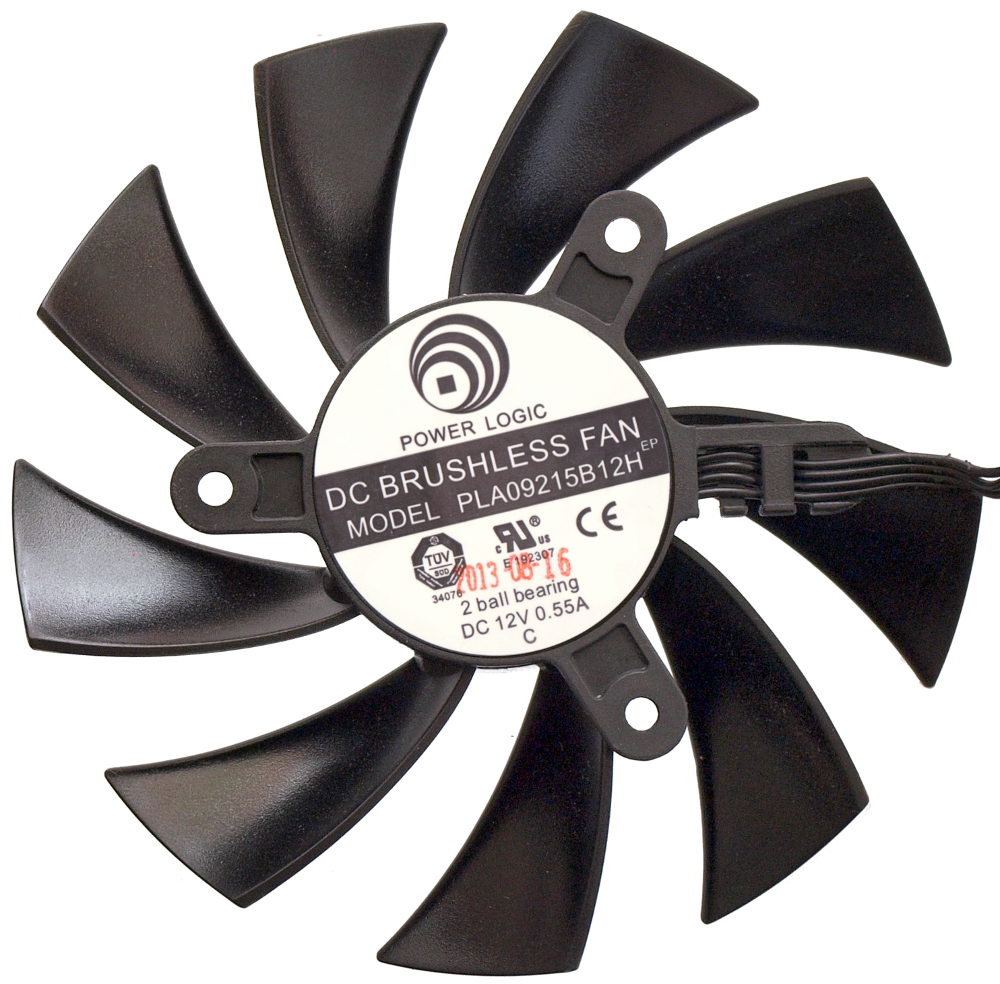

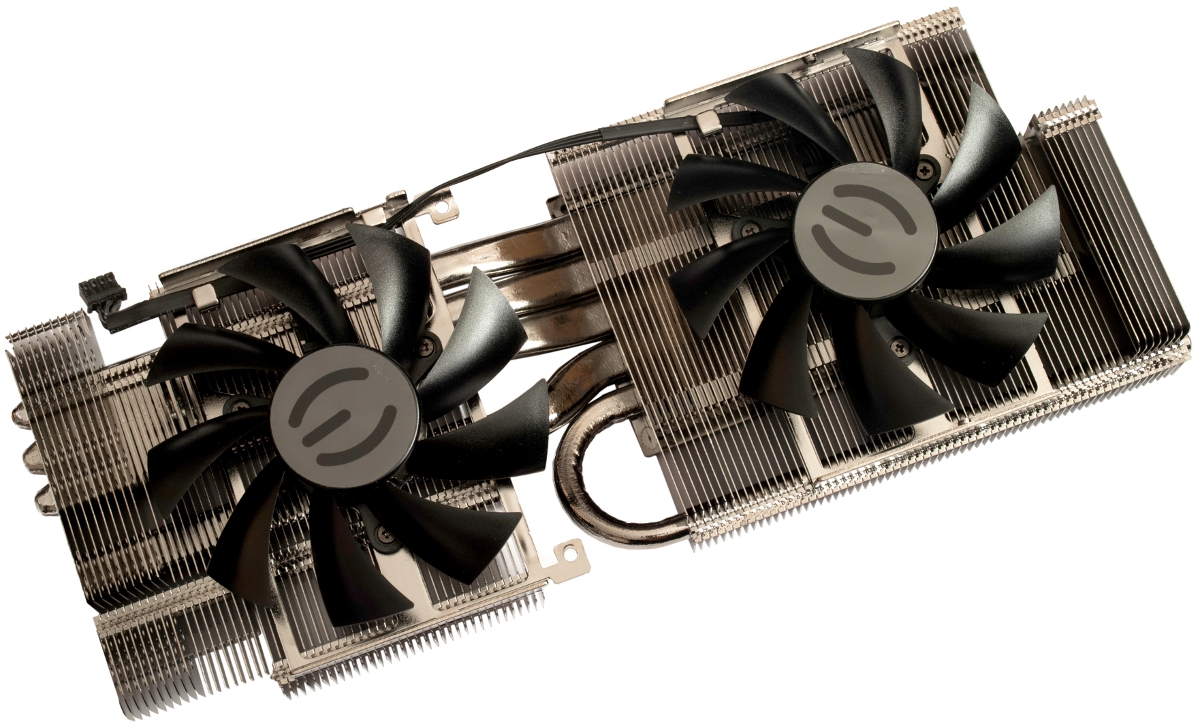

Два крупных вентилятора с диаметром лопастей 88 мм, которые крепятся к специальным салазкам, произведены фирмой Power Logic.
Согласно приведенной на наклейке информации их маркировка PLA09215B12H, а вольтамперная характеристика – 12 В и 0.55 А. Опытным путем было установлено, что скорость вращения крыльчаток составляет 1050-3450 об/мин.
В основании радиатора используется никелированная медная пластина, охватывающая все тепловые трубки. Они покрыты слоем никеля, который препятствует их окислению и падению КПД в процессе эксплуатации.

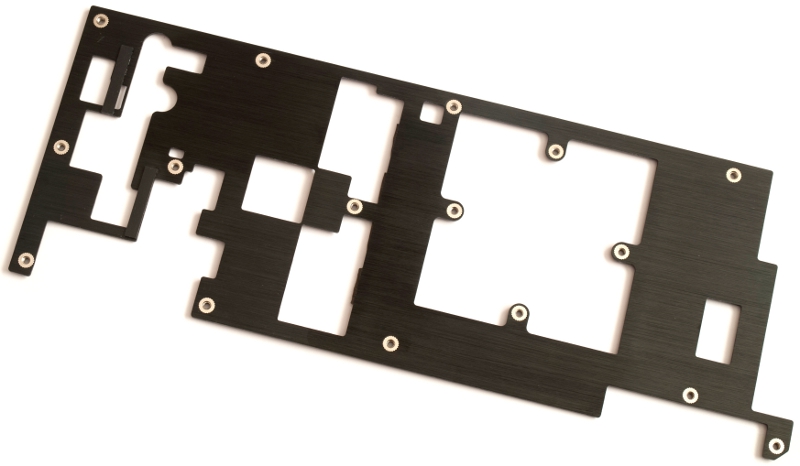

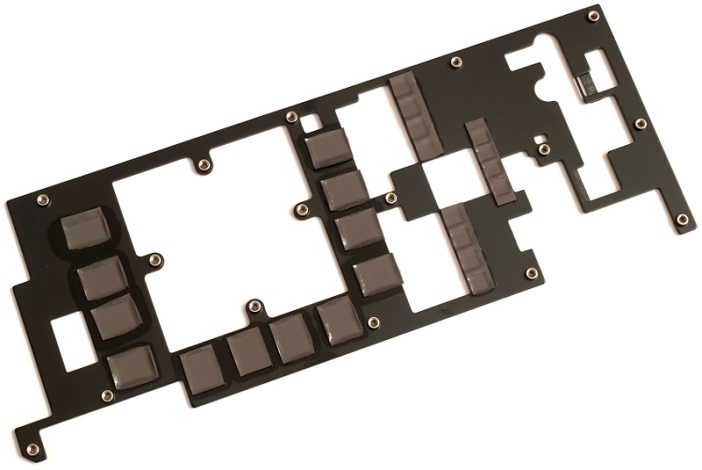

После снятия основной части системы охлаждения можно видеть размещенную на печатной плате пластину, которая отводит тепло от элементов подсистемы питания и микросхем памяти. Во избежание короткого замыкания контакт происходит через термопрокладки.

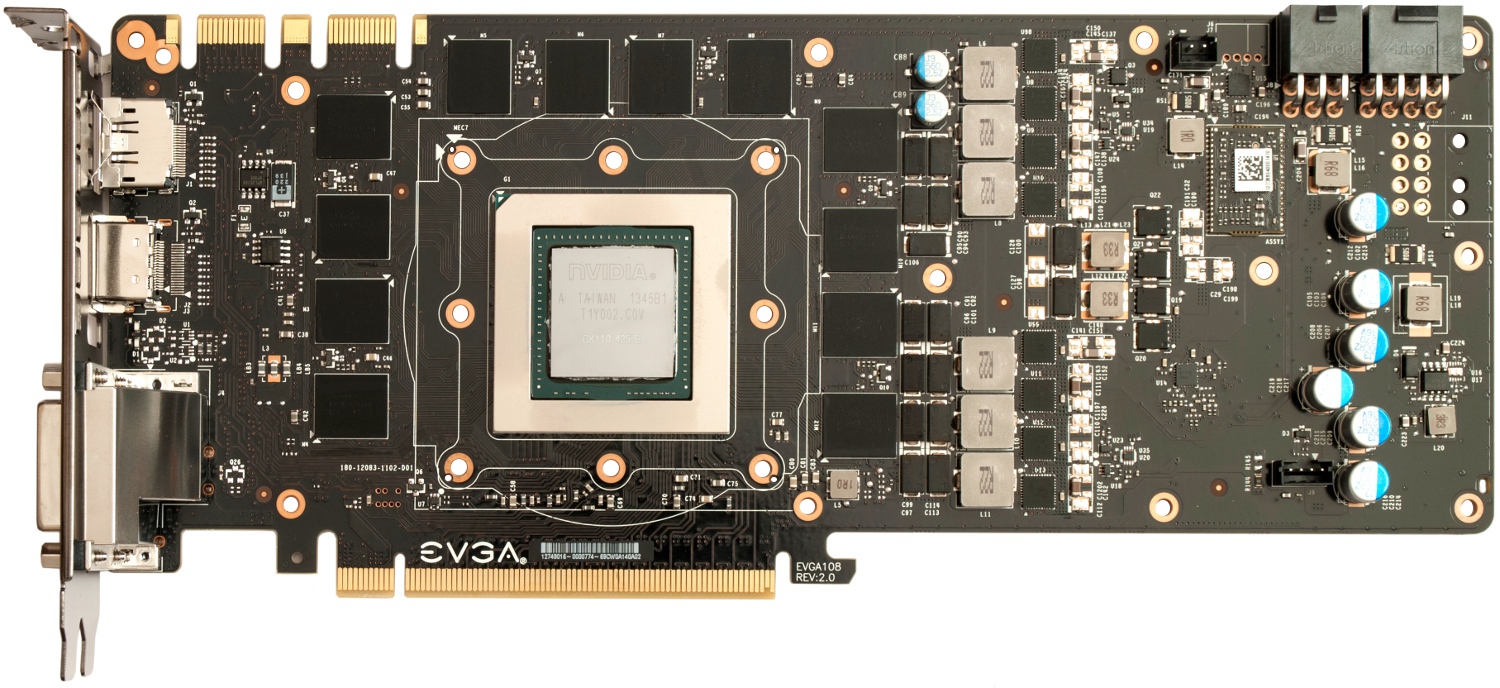

Сама видеокарта выполнена на текстолите черного цвета длиной 266 мм. Инженеры EVGA использовали референсную версию печатной платы без изменений в расположении основных элементов.

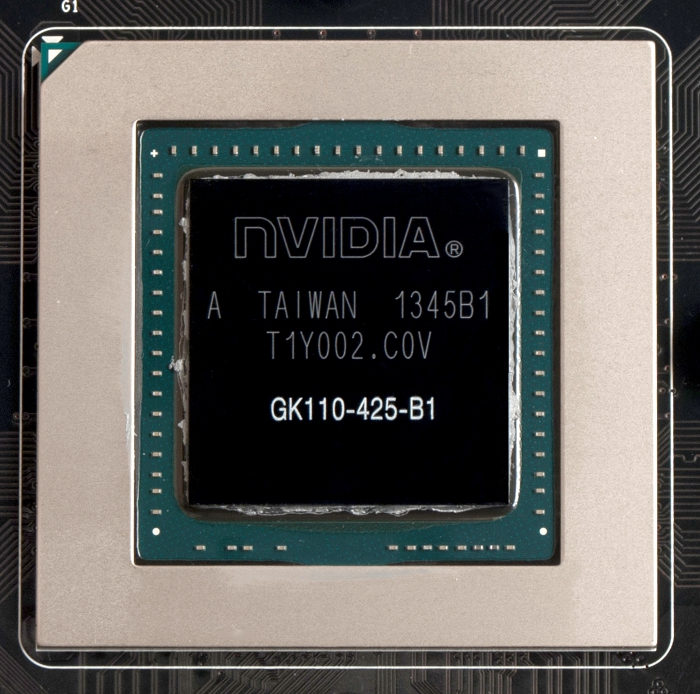

В основе лежит графический процессор NVIDIA GK110-425-B1, произведенный по 28 нм техпроцессу в начале ноября 2013 года.

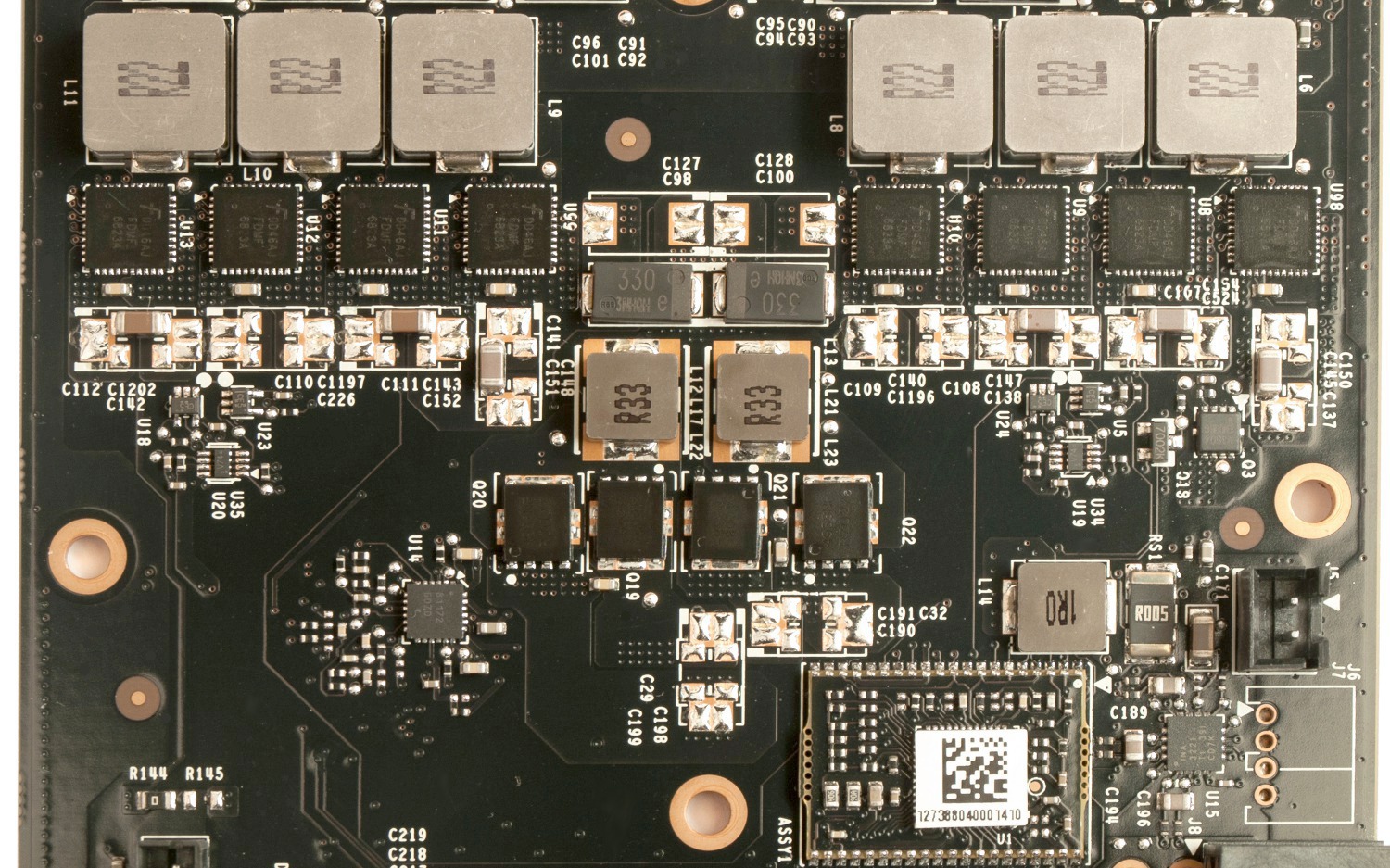

Подсистема питания осталась нетронутой и выполнена по стандартной для референсной модели схеме 6+2+1 (для GPU, памяти и PLL соответственно).
Управляет фазами питания графического процессора контроллер NCP 4206 производства ON Semiconductor, спрятанный почему-то за наклейку.
На плате распаяны двенадцать микросхем памяти по 256 Мбайт каждая производства SKhynix с шиной обмена данных 384 бита, что обеспечивает общий объем памяти в 3 Гбайта. Маркировку прочитать не удалось. Паспортная частота памяти – 1750 МГц (эффективная частота 7000 МГц).
Тестирование видеокарты EVGA GeForce GTX 780 Ti Superclocked проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарты, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v3.0.0 Beta 19.
Проверка стабильности работы ускорителя в процессе разгона производилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Тест производительности осуществлялся тремя прогонами в бенчмарке 3DMark 11 с базовыми настройками профилей «Performance» и «Extreme», где итоговый результат высчитывался как среднее арифметическое.
Для проверки температурного режима видеокарты в условиях, приближенных к повседневным, использовался Heaven BenchMark v. 4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Герой обзора не зря получил суффикс «Superclocked», поскольку оснащен хорошим заводским разгоном. Частота работы графического процессора повышена разработчиками до 1006 МГц (в режиме Boost до 1072 МГц) против 863 МГц эталонных (в режиме Boost до 928 МГц). Частоту памяти оставили без изменений – 1750 МГц.
В простое ускоритель сбрасывает частоты до отметки 324/162 МГц при напряжении GPU 0.900 В.
Температура графического процессора при таком режиме работы составляет 33°C, а издаваемый вентиляторами шум можно охарактеризовать как очень тихий.
В режиме нагрузки благодаря технологии GPU Boost 2.0 частота видеоядра повышалась вплоть до отметки 1124 МГц. Оригинальная система охлаждения Active Cooling Extreme справилась со своей задачей, не дав разогреть GPU выше 72°C, при этом СО работала на 57% от своей максимальной мощности. Издаваемый уровень шума можно охарактеризовать как средний.
Стоит сказать несколько слов об алгоритме управления частотами и напряжением на данной видеокарте: он оказался плавным и получил несколько профилей, что было не так заметно с другими GeForce GTX 780 Ti. К примеру, в игре Age of Wonders 3 частота ядра составляла 1124 МГц при напряжении 1.150 В и температуре GPU 68°C, в случае с World of Tanks – 928 МГц, 0.987 В и 60°C соответственно. Список можно продолжать. При этом везде наблюдалась плавность картинки и стабильно высокое значение кадров в секунду. Данная версия BIOS доступна для скачивания на сайте Techpowerup.
Было решено провести дополнительный тест и проверить, сможет ли система охлаждения справиться с тепловыделением графического процессора Kepler GK110 с уменьшенной скоростью вращения крыльчаток вентиляторов. Их обороты были зафиксированы на отметке 45%, а их шум был еле заметен на фоне работы остальных комплектующих. После ряда прогонов в бенчмарке Heaven Benchmark v 4.0 температура не превысила 80°C, что является хорошим результатом и понравится любителям тишины.
Теперь перейдем к разгону EVGA GeForce GTX 780 Ti Superclocked. При стандартном напряжении 1.175 В частота графического процессора составила 1130 МГц (в режиме Boost – 1196 МГц), памяти и вовсе рекордные 2 ГГц.
После нагрузки видеокарты разными бенчмарками и играми температура зафиксировалась на значении 74°C при схожем уровне шума, что и ранее. Для стабильности ползунок Power Limit был выставлен в положение 106%. Благодаря технологии GPU Boost 2.0, значение частоты по ядру было выше на несколько пунктов и составляло 1248 МГц.
После увеличения напряжения на 38 мВ значения тактовой частоты видеоядра и памяти зафиксировались на 1160 МГц (Boost – до 1226 МГц) и 2025 МГц соответственно. В игровых приложениях частота графического процессора достигала 1291 МГц. А вот планку в 1300 МГц преодолеть так и не удалось.
Для наглядной демонстрации повышения производительности в зависимости от разгона был выбран бенчмарк 3DMark 11, который пользуется особой популярностью у оверклокеров.
3DMark 11Для полной картины приведу график зависимости температуры и шума от оборотов вентиляторов, который более наглядно покажет эффективность системы охлаждения EVGA ACX Cooler.
Что касается производительности GeForce GTX 780 Ti в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
Видеокарта EVGA GeForce GTX 780 Ti Superclocked получилась интересным решением, но со своими «но».
Во-первых, это не самый низкий уровень шума, издаваемый системой охлаждения. И дело здесь не в конструкции кулера, а в базовой скорости вращения крыльчаток: она немного завышена. Нет того баланса между приемлемым звуковым давлением и температурой. В нагрузке модель EVGA всегда немного громче, чем того хотелось бы при невысоком значении температуры GPU. Правда, работу алгоритма оборотов можно поправить при помощи сторонних программ. Другим отрицательным моментом оказался свист дросселей, проявившийся в двух приложениях: в тесте индекса производительности Windows и при закрытии бенчмарка Heaven Benchmark 4.0. Может быть и так, что это проблема конкретного тестового экземпляра.
Теперь перейдем к достоинствам. В первую очередь это установленная система охлаждения Active Cooling Extreme, которая показала отличную эффективность. Помимо нее, в качестве плюсов стоит отметить высокий заводской разгон, хороший частотный потенциал графического процессора и памяти, гибкий алгоритм работы профилей BIOS и богатый комплект поставки.
В итоге EVGA GeForce GTX 780 Ti Superclocked можно охарактеризовать как эдакую «рабочую лошадку», которая способна привлечь внимание не только рядовых пользователей, заинтересованных в хорошей производительности своей системы, но и энтузиастов, предпочитающих настраивать все под себя.
