В данном обзоре нас ждет новая встреча с корпусами компании BitFenix. Так уж получилось, что первое знакомство с продукцией этой марки для меня началось не совсем удачно – Colossus оказался решением сомнительного качества с обилием пластика. Однако вслед за ним ко мне ненадолго попала модель Prodigy, выпущенная под тем же брендом, но, на мой взгляд, сделанная совсем другими людьми с развитым чувством вкуса и прямыми руками.
А теперь, благодаря нашему партнеру – компании Регард, на очереди экземпляр с именем Survivor. В переводе с английского это слово означает «оставшийся в живых». Интересное название, не правда ли? Может быть, в недрах компании-разработчика ведутся подпольные баталии между группами инженеров за то, какие из их проектов пойдут в серию? А если так, то страшно подумать, какие мысли не нашли поддержки у руководства компании, если, к примеру, Colossus увидел свет.
Но не будем отвлекаться, в конце концов, у нас тут серьезный обзор, а не «Голодные игры»
Предмет нашего пристального осмотра появился на свет еще в 2010 году, но до сих пор продается по цене около 4200 рублей (правда, найти его уже довольно сложно даже в столице). Технические характеристики главного героя не заставляют впадать в уныние: есть поддержка шести накопителей, четыре посадочных места для устройств 5.25”, а также пара крупногабаритных вентиляторов с ярко-красной подсветкой. Даже ручку для переноски смастерили.
Обзор BitFenix Survivor традиционно начнем с упаковки и комплекта поставки.
«Оставшийся в живых» встречает своего спасителя в большой черной коробке из плотного картона. Масса всего богатства составляет около 12 кг, так что подумать о транспортировке стоит заранее.
Надо отдать должное дизайнерам упаковки – информативность на высоком уровне. При этом фронтальная сторона не изобилует какими-либо изображениями, кроме логотипа производителя.
А вот противоположная грань снабжена снимками главного героя с разных ракурсов, причем все основные особенности подписаны.
Комплект поставки обнаруживается уже внутри корпуса, будучи прикрученным к корзине для жестких дисков. В его составе можно найти весьма интересные элементы.
Сразу определить, что это такое и с чем это едят, не получилось, поэтому в ход пошло руководство пользователя. Оказалось, что эти детали с магнитом крепятся на задней стенке с внешней стороны и используются для сборки кабелей от периферии. Правда, остается непонятным, какая от этого реальная польза.
В наборе лежат адаптеры для сборки пары SSD в единый модуль, который можно установить в отсек 5.25”.
Далее по списку следуют более стандартные детали. Среди них набор одноразовых пластиковых стяжек для кабелей, спикер и еще несколько видов винтов, которые заботливо свалены в один пакет, дабы пользователь мог не скучать вечерами, а заниматься сортировкой.
На этом все. Самое время переходить к внешнему виду Survivor.
Во главу угла внешнего вида главного героя поставлены плавные формы и изогнутые линии.
Однако при ближайшем рассмотрении становится понятно, что такой силуэт обеспечивается не формой шасси, а пластиковыми накладками.
Они закрывают фронтальную часть, днище и верхнюю крышку, частично перетекая на тыльную сторону. Само же шасси представляет собой обыкновенную стальную раму, скрепленную большим количеством заклепок.
Накладки изготовлены из прорезиненного пластика с покрытием Soft-Touch, что позволяет не опасаться за отпечатки пальцев. К тому же все части довольно хорошо подогнаны друг к другу. Отмечу, что такой ход и сочетание материалов придает корпусу определенный шарм, но в то же время влечет за собой сложности в сборке и обслуживании, о которых речь пойдет позже.
Размеры корпуса составляют 230 x 502 x 510 мм при массе 9.40 кг. Все металлические части выкрашены черной порошковой краской, устойчивой к механическим повреждениям.
Фронтальная панель не блещет элементами, лишь белый логотип производителя выделяется ярким пятном на черном фоне лицевой стороны. Во время работы он светится ярким красным цветом.
Кроме этого, можно различить три заглушки для устройств 5.25, а ниже видны прорези, через которые нагнетающий вентилятор затягивает воздух. Замечу, что площадь этой вентиляционной решетки с моей точки зрения больно мала.
Вся передняя часть держится на защелках, причем держится весьма плохо – даже при вынимании корпуса из коробки, накладка частично выскакивала из пазов. Хотя, возможно, все дело в конкретном тестовом экземпляре.
Но гораздо интереснее то, что в руководстве пользователя пишется о наличии пылевого фильтра под вентиляционными прорезями, которого не обнаружилось даже при свете дня. По всей видимости, где-то хранится корпус с двумя фильтрами.

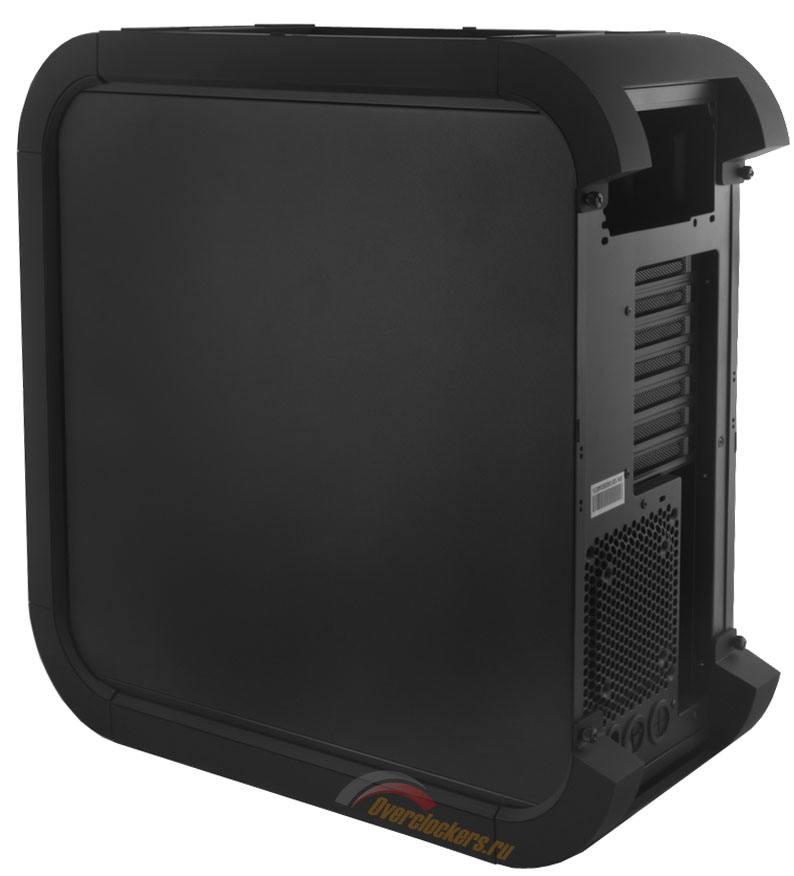

Боковые стенки полностью глухие и абсолютно идентичные…
Их можно даже менять местами.
На тыльной стороне обнаруживаются семь слотов для карт расширения и посадочное место для одного вентилятора 120/80 мм, расположенное рядом с вырезом под заднюю панель материнской платы.
Днище корпуса особого интереса не представляет. Здесь находятся лишь четыре небольшие площадки, на которые опирается BitFenix Survivor, и вентиляционные отверстия для блока питания.
Защитный фильтр в этот раз никуда не делся, но быстро снять его для очистки не получится, поскольку мешают пластиковые уголки.
Крышка главного героя, на мой взгляд, выглядит более занимательно.
В передней части за сдвигающейся шторкой скрыты порты быстрого доступа. Здесь собраны два разъема USB 2.0 и еще пара версии 3.0. Кроме этого, выведен порт E-SATA и аудиоразъемы, кнопки включения, перезагрузки и активации подсветки вентиляторов.
Ближе к тыльной стороне расположились вентиляционные отверстия для вытяжного вентилятора и та самая ручка, о которой уже упоминалось. В стандартном положении она сложена в нишу пластиковой накладки, но стоит нажать на один край, как срабатывает защелка и ручку можно привести в «боевое» положение.
При желании ее можно закрепить в таком состоянии, но для этого понадобится шлицевая отвертка (хотя на картинке в инструкции показана крестовая).
В таком виде продукт BitFenix напоминает подводную лодку, которая выдвинула перископ в поисках цели. Переносить пустой корпус можно смело, но вот в полностью снаряженном состоянии на это отважиться сложно.
Теперь обратимся к внутреннему строению Survivor.
Скажу честно, мне не по душе, что уже довольно давно глава о внутреннем строении компьютерных корпусов начинается с подраздела о трудностях его вскрытия. Не избежал этой участи и BitFenix Survivor.
Для того чтобы ознакомиться с его внутренним миром, для начала предстоит удалить пластиковые уголки.
Причем это понадобится сделать, даже если вы хотите снять только одну стенку, поскольку каждый такой уголок соединен с обеими боковинами. Таким образом, надо открутить четыре винта с накатанной головкой, но даже после этого внутренности корпуса не распахнутся перед вами, словно пещера Али-Бабы. Боковые стенки лишены каких-либо выступов, за которые можно было бы ухватиться, в то время как прочности их сцепления с основным шасси могли бы позавидовать некоторые сварные соединения. По крайней мере, в моем случае.
К слову, после очередной попытки попасть внутрь, снова возникла мысль о том, что, скорее всего, многие создатели компьютерных корпусов даже не пытаются собирать их, иначе многих глупых проблем удалось бы избежать.
Вообще внутри Survivor можно даже ценности хранить, поскольку пока вор будет пытаться взломать его, вы уже вернетесь с работы. С другой стороны, если компанию BitFenix постигнет окончательное фиаско на рынке компьютерных корпусов, то она вполне может перепрофилироваться на выпуск сейфов.
Но все же спустя некоторое время боковая стенка оказалась снятой.
Толщина боковых стенок равна 1 мм, что вкупе с ребрами жесткости по краям не дает им особо «играть» в руках.
Толщина шасси тоже составляет 1 мм, но не стоит забывать, что это значение с учетом краски. Как следствие, можно сказать, что реальная толщина металла не превышает 0.8 мм (а то и меньше).
Компоновка корпуса стандартная. Внутри можно установить материнские платы формата ATX, mATX и Mini-ITX. В передней части смонтирована корзина для устройств 5.25”. Никакого безвинтового крепления не предусмотрено, поэтому отвертка forever.
В самом нижнем отсеке установлен пластиковый переходник для устройств размером 3.5”.
Ниже располагается шестерка посадочных мест для накопителей, которая разбита на две корзины.
Верхняя часть съемная, причем она не удерживается никакими винтами.
В каждой корзине установлено по три пластиковых лотка, которые позволяют смонтировать как обычные жесткие диски, так и SSD размера 2.5”.
Была надежда на то, что нижняя часть тоже съемная, но не тут-то было. Она намертво соединена с поддоном для материнской платы и основным шасси несколькими заклепками.
Несмотря на относительно толстый металл, при надавливании рукой днище корпуса все равно прогибается с характерным звуком.
С противоположной стороны к поддону для материнской платы притянут пучок кабелей от портов быстрого доступа и кнопок управления.
Расстояние от боковой стенки до поддона составляет 22 мм, что в теории позволяет вывести все кабели из основного отсека.
При осмотре обнаружилось, что пластиковые накладки, установленные сверху и снизу корпуса, удерживают по четыре винта. Снять верхнюю часть нельзя без удаления ручки, вдобавок надо вытаскивать все кабели, а вот нижняя снимается легко.
После всестороннего осмотра внутреннего мира BitFenix Survivor пора переходить к охлаждению.
Продувать черные внутренности Survivor призваны два вентилятора размера 200 мм. Один из них расположился на передней стенке шасси прямо под пластиковой накладкой.
В то время как вытяжной пропеллер уютно примостился под верхней крышкой.
Они изготовлены из полупрозрачного пластика и снабжены несколькими красными светодиодами, что при работе создает ощущение, будто в чреве корпуса загорелось мистическое пламя. Для тех, кому такие цвета не по душе, предусмотрена возможность отключения подсветки.
Крыльчатка состоит из одиннадцати лопастей, которые по виду напоминают клинки арабского кинжала джамбия, а скорость их вращения по данным стендового реобаса составляет ~600 оборотов в минуту. К сожалению, данные о шуме и объеме прокачиваемого воздуха полностью отсутствуют.
Теперь обратимся к возможностям расширения, которых не так уж много. На заднюю стенку можно поставить вентилятор размера 120/80 мм, а двухсотмиллиметровую вертушку спереди можно заменить на пару «стодвадцаток». Сверху или снизу никаких возможностей для расширения нет.
В плане СВО дела еще печальнее. В передней части можно расположить двухсекционный радиатор, но при этом потребуется принести в жертву все корзины для накопителей. Если такие потери неприемлемы, остается только задняя стенка под один радиатор 120 мм. Как раз встанет какая-нибудь необслуживаемая «водянка».
| Название модели | BitFenix Survivor |
| Тип конструкции | Midi Tower |
| Габариты корпуса (ШхВхГ), мм | 230 x 502 x 510 |
| Масса корпуса, кг | 9.40 |
| Материал корпуса | Сталь/пластмасса |
| Толщина стенок, мм | 1 |
| Толщина шасси, мм | 1 |
| Цветовая вариация | Черный |
| Внешние 5.25 дюймовые отсеки, шт | 3 |
| Внутренние 3.5/2.5 дюймовые отсеки, шт | 7/2 |
| Слоты расширения, шт. | 7 |
| Внешние порты | 2 x USB3.0/ 2 x USB2.0/ eSATA/ Audio |
| Поддержка материнских плат | Mini-ITX/ mATX/ ATX |
| Штатная система охлаждения | 2 x 200 мм |
| Максимальная длина видеокарты, мм | 280/420* |
| Максимальная высота кулера CPU, мм | 145 |
Для тестирования корпуса BitFenix Survivor была собрана тестовая система на базе процессора Sandy Bridge:
По собственной традиции начну сборку с установки накопителей. Для «винчестеров» никаких инструментов не требуется,…
… а вот для твердотельных накопителей придется вооружиться отверткой.
После закрепления устройств в лотках остается только задвинуть последние в направляющие полозья корзины до характерного щелчка. После чего можно взяться за установку материнской платы.
Она устанавливается на стандартные латунные стойки, которые для антуража выкрашены в черный цвет. В тестовом экземпляре корпуса несколько штук уже были вкручены по центру поддона. Можно предположить, что сделано это было для облегчения жизни пользователей, но почему в таком случае остановились? Хотя бы расположили их для форм-фактора ATX, а то сейчас все выглядит так, словно у рабочего, ответственного за это, был конец смены и он решил, мол, дальше сами вкрутят куда надо.
BitFenix Survivor совместим с процессорными охладителями высотой до 145 мм, в противном случае готовьтесь к тому, что тепловые трубки будут мешать закрытию боковой стенки.
Стендовый блок питания (который явно знавал лучшие времена, если судить по его внешнему виду) спокойно улегся на четыре пластиковые площадки на днище, а до корзины с накопителями осталось еще примерно 120 мм.
Наконец-то настал момент, когда в дело пошла видеокарта AMD Radeon HD 6950 с установленным кулером Arctic Cooling Accelero Twin Turbo II. А то она уже стала дважды неудачницей, когда сначала не влезла в EVGA Hadron Air, после чего не поместилась внутри Cooler Master HAF 915F (система охлаждения мешала закрытию стенки).
Здесь же видеоадаптер встал без каких-либо проблем. Правда, до жестких дисков осталось всего около 10 мм. Однако при желании можно снять корзину и тогда в образовавшийся проем можно устанавливать видеокарту с длиной печатной платы до 420 мм (где только взять такую модель?).
Почти все провода удалось проложить под боковой стенкой и прикрепить стяжками к петлям поддона. Исключением стал только кабель питания CPU, который отчаянно лез в лопасти вытяжного вентилятора, стоило только протиснуть шнур через вырез под крышкой, поэтому пришлось кинуть его через основной отсек.
Напоследок скажу, что после всех стараний закрыть боковую стенку стало гораздо сложнее.
Поскольку процессорный кулер не очень дружит с разгоном, пришлось ограничиться частотой 4 ГГц при напряжении 1.328 В.
Тестовая нагрузка создавалась 15-минутным прогоном LinX версии 0.6.4 с AVX при 2 Гбайтах задействованной оперативной памяти.
За самочувствием Core i5-2500K следила программа RealTemp 3.70.
Вентилятор на процессорном охладителе был подключен к материнской плате и регулировался автоматически, а штатные вентиляторы BitFenix Survivor работали на максимальной скорости.
Инженерный образец видеокарты уже довольно давно был прошит в HD 6970, что сказалось на частоте ядра и памяти.
Прогрев графического ядра осуществлялся утилитой MSI Kombustor. Тестирование продолжалось до стабилизации температуры GPU (5-7 минут без изменений). При этом пара пропеллеров Twin Turbo II крутилась на максимальной скорости.
Нагрузка на HDD заключалась в копировании нескольких десятков файлов общим размером ~100 Гбайт на другой раздел. При этом температура Seagate Barracuda фиксировалась программой HWMonitor.
Все тестирование проводилось в операционной среде Windows 7 64 bit Максимальная с последними обновлениями. Температура в комнате на момент проведения замеров колебалась на отметке 24-25 градусов.
У корпуса не так много возможностей расширения штатной СО, но все же было решено проверить, как поведет себя Survivor при добавлении одной «стодвадцатки» на заднюю стенку. В качестве дополнительного пропеллера выступил Be Quiet! Pure Wing 2. Скорость вращения крыльчатки составляла 800 об/мин.
Уровень шума фиксировался в ночное время при закрытых окнах и дверях. Микрофон измерительного прибора TENMARS TM-102 располагался в метре от пластиковой передней панели работающего системного блока.
Серия тестовых испытаний была проведена на разогнанном до 4 ГГц процессоре. При этом родные вентиляторы BitFenix крутились на полную мощность.
Температура CPU, °CПо итогам тестирования видно, что пара тихоходных вертушек не справляется с охлаждением компонентов внутри системного блока, что не мудрено при такой-то скорости крыльчатки.
Добавление еще одной «стодвадцатки» на заднюю стенку позволило уменьшить пик температуры CPU на один градус, но показатели остальных компонентов остались без изменений. Не дало положительного результата для видеокарты и удаление корзины накопителей. По всей видимости, надо менять штатные пропеллеры на более скоростные.
Жаль, что левая боковина полностью глухая, поскольку размещение дополнительных вентиляторов напротив видеокарты хорошо бы сказалось на ее самочувствии. Ведь 9 градусов разницы между закрытым корпусом и открытым стендом – разрыв довольно серьезный.
А теперь обратимся к показателям шумомера.
Звуковое давление, дБКорпус вел себя на удивление тихо. Даже при условии не самого молчаливого нрава Arctic Cooling Freezer Xtreme Rev.2 особого акустического дискомфорта Survivor не доставлял. Два крупногабаритных вентилятора работали без каких-либо посторонних звуков, поэтому среди глубокой московской ночи движение крыльчатки выдавал только шелест прокачиваемого воздуха.
По итогам тестирования можно сказать, что у инженеров тайваньской компании получился крепкий середнячок. В его активе числится интересный дизайн с плавными линиями и прорезиненным пластиком, которого приятно касаться, а также тихая система охлаждения. Дополнительно стоит упомянуть, что комплектные вентиляторы и логотип производителя снабжены красной подсветкой, которая добавляет корпусу очков в плане эстетики.
Плюс ко всему прочему не стоит забывать о ручке для переноски, ведь сам производитель позиционирует Survivor, как основу для мощной игровой машины, которую можно брать с собой на различные турниры. И этот момент определенно будет интересен тем любителям фитнеса, которые не захотят прекращать тренировки даже в пути, ведь полностью заряженный игровой блок будет весить уже более 20 кг
Что касается недостатков, то в их числе не самая лучшая эффективность штатных пропеллеров (однако, с другой стороны, это плата за тишину), некоторые проблемы со снятием боковых стенок и слабые возможности для расширения системы охлаждения.
Общее качество изготовления не заставляет восхищаться, но и отторжения не вызывает, что определенно является прогрессом по сравнению с Colossus.
Плюсы BitFenix Survivor:
Минусы корпуса:
