Несмотря на выход нового чипсета Intel Z97, никакого ажиотажа на рынке пока не наблюдается. Объясняется это просто. Начнем с того, что новые процессоры, именуемые как Haswell Refresh, хоть и были анонсированы, но на рынок пока вышли лишь модели без свободного множителя. Это еще полбеды, поскольку никаких особенных улучшений они не несут и можно было бы смело говорить просто о новом степпинге, а не о совершенно другом поколении. Кстати, оно уже не за горами и новые процессоры под кодовым названием Broadwell должны будут поддерживаться новым чипсетом Intel Z97. Нет гарантии, что к моменту их анонса не будет представлено следующее поколение логических чипов, где функциональные возможности могут существенно увеличиться. Пока же нам официально предложили лишь один новый интерфейс, который называется M.2. Он предназначен для поддержки SSD накопителей нового стандарта и обеспечивает практически вдвое большую теоретическую пропускную способность.
Некоторые производители добавили к этому интерфейсу еще один - SATA Express. По своим характеристикам он является аналогом M.2 и теоретически должен быть совместим с ним. Об этом косвенно свидетельствует то, что на каждый такой порт выделяется две линии PCI-e x1, которые и обеспечивают заявленную пропускную способность. Это новшество также может свидетельствовать о том, что производителям материнских плат приходится очень тяжело, особенно когда нужно продвигать новые и дорогие продукты, которые мало чем отличаются от предыдущего поколения. В ход идет маркетинг и различные косметические усовершенствования. Однако в сегменте дорогих материнских плат уже есть свои устоявшиеся бренды, которые независимо от моды пользуются устойчивым спросом, а каждое новое поколение этих продуктов становится более функциональным. В данном случае речь идет о линейке ASUS ROG.
Никто не сомневался, что один из лидеров по производству материнских плат представит свою модель на новом чипсете Intel Z97, которая впишется в легендарную линейку Republic Of Gamers. На практике получилось даже лучше, поскольку представлено было сразу несколько моделей: Maximus VII Gene, Maximus VII Hero и Maximus VII Ranger. Все они новые, но название последней еще не встречалось. На самом деле это модель начального уровня, предназначенная для любителей разгона и компьютерных игр.
На тестирование попала материнская плата Maximus VII Hero, которая является средней в линейке. По сути, она пришла на замену предыдущей модели Maximus VI Hero, основанной на чипсете Intel Z87. Посмотрим, что нового предлагает нам новинка компании ASUS.
Коробка средних размеров, в оформлении выдержан привычный для модельного ряда ROG стиль.
Ни для кого не секрет, что все изделия серии Republic of Gamers поставляются в упаковке, которая окрашена в характерную цветовую палитру. Именно поэтому материнскую плату этой линейки не спутаешь ни с какой другой.
Весь фон на коробке выполнен в красных тонах, а поскольку она все-таки не очень больших размеров, то ручки для транспортировки не предусмотренно. Стоит отметить, что это все-таки не самая топовая версия платы, поэтому можно простить такую мелочь. Спереди в верхнем левом углу находится логотип серии Republic of Gamers.
Ниже крупными серебристыми буквами обозначено основное название Maximus VII, а под ним модификация - Hero. Это слово в переводе на русский означает герой. Иными словами сама компания ASUS окрестила данную модификацию героической. Ниже мелкими желтыми буквами добавлено, что данное устройство разработано для геймеров. В самом низу слева находятся несколько значков. Среди них есть упоминание о поддержки двух мультиграфических технологий: SLI и CrossFire. Справа обозначен логотип производителя вместе с привычным слоганом: In search of incredible. Передняя поверхность по совместительству является крышкой.
Открыв ее, мы видим посередине большое прозрачное пластиковое окно, через которое видна практически вся материнская плата. Стоит отметить, что сама крышка держится на двух небольших липучках по углам. В верхней части традиционно представлено описание используемых фирменных технологий. Как и прежде упор делается на любителей компьютерных игр - именно им пытается угодить компания ASUS своей линейкой продукции ROG. Что же необходимо для привлечения современного искушенного геймера?
Прежде всего конечно же звук. Без звука играть тоже можно, но не так захватывающе и интересно. К этому стоит добавить общение в командных боях в современных онлайн играх. Следовательно, звук играет важную роль, а значит аудиоподсистему необходимо как-то выделить от аналогичных. Самый простой способ сделать это отдельным названием - SupremeFX. Уже довольно долгое время аудио устройства на материнских платах серии ROG именуются именно так. Не стоит думать, что там используется какой-то фантастических звуковой кодек. Зачастую это обычный Realtek, но фильтры, операционные усилители и обвязка могут существенно отличаться. Однако главным козырем по-прежнему остается программное обеспечение.
В данном случае представлена фирменная технология Sonic Studio, которая позволяет на обычной двухканальной системе (2.0) сэмулировать звучание многоканальной системы (7.1). Кроме этого есть функция Sonic SoundStage, которая позволяет нажатием специальной кнопки непосредственно на материнской плате переключать встроенные звуковые предустановки в реальном времени. Также добавлена новая технология Sonic SenceAmp, которая автоматически определяет подключение к гнезду наушников и переключает режим работы операционного усилителя.
Следующий немаловажный момент для онлайновых баталий - это сетевой адаптер. Однако, как показывают последние исследования китайских ученых, это устройсто также способно влиять на результаты в бенчмарках. Как? Оказывается достаточно просто: сетевой адаптер пусть совсем немного, но нагружает центральный процессор. Поэтому инженеры разумно предположили, что нужно использовать такой чип, который отъедает системных ресурсов меньше всего. Опытным путем установили, что лучше всего с этим справляются сетевые контроллеры Intel. Что ж, вполне закономерно видеть соответствующий чип рядом с чипсетом и процессором той же компании.
Однако это еще не все. Последнее время не только в Китае, но и у нас в стране, сетевые микросхемы горят как спички, поэтому неплохо было бы подумать о защите. именно для этих целей была разработана соответствующая технология LanGuard. Кроме этого сейчас в системе слишком много приложений, которые используют доступ к всемирной паутине. Чтобы навести в этом порядок и установить приоритены поможет еще одна фирменная технология - Game First, которая отмечает свою уже третью ревизию.
Наконец каждый геймер мечтает, чтобы управление системой в целом было упрощено и наконец повернулось к нему лицом. Похоже, что этот момент наступил вместе с новой технологией KeyBot. Теперь не нужно толкаться в очереди за специальной игровой клавиатурой, компания ASUS дарит своим пользователям бесплатный апгрейд их старой и частично залипающей. Многие до сих пор ломают голову над клавишами F1 - F12, но больше этого делать не стоит теперь их можно запрограммировать при помощи специального программного обеспечения под выполнение различных комбинаций, макросов, ввода паролей и прочих прелестей. И в завершении компания ASUS предлагает несколько вариантов защиты устройства. Посмотрим, что находится сзади коробки.
В левом верхнем углу снова можно увидеть логотип серии ROG. Справа указано наименование модели. Ниже заходятся три вставки с изображениями. Каждая из них обозначает одну из технологий. С первыми тремя мы уже ознакомились, а последняя представляет обновленную подсистему питания, которая называется Extreme Engine Digi + III. Ниже на два столбика поделена подробная спецификация устройства. Под ней находится схематичное изображение разъемов задней панели, а слева от него они все полностью перечислены. Пора заглянуть внутрь коробки.
Сверху расположена прозрачная пластиковая крышка. Она закрывает черный картонный лоток, в котором лежит сама материнская плата. Под ним расположен отсек, где размещается весь комплект поставки.
Среди информационных носителей здесь можно увидеть следующий набор.
Вот такие аксессуары можно обнаружить в комплекте поставки.
По сути, в комплекте поставки есть все самое необходимое. Однако, было бы неплохо увидеть какие-нибудь дополнительные аксессуары. Понятно, что не стоит ждать каких-то комплектов для замера напряжения на компонентах, но можно было хотя бы предусмотреть планку с двумя дополнительными портами USB 3.0. Возможно, геймерам это вовсе не нужно, тогда можно доукомплектовать устройство парой-тройкой современных игр или добавить какую-то бонусную программу, чтобы действительно было видно, что компания представляет свой продукт для любителей компьютерных развлечений.
Это полноразмерная плата серии ASUS ROG. mATX решения именуются как GENE, а mITX – Impact. Сегодня перед нами изделие под громким именем Hero, а герой должен быть полноценным. Следовательно, это плата формата ATX с габаритами 305 х 244 мм.
Даже при беглом осмотре заметно, что производитель немного поколдовал над внешним видом.
Начнем с того, что от поколения к поколению изменяются формы радиаторов охлаждения. На этот раз производитель решил пойти еще дальше и сделал верхний слой печатной платы двухцветным.
Особенно хорошо это заметно после демонтажа радиаторов.
С обратной стороны ничего подобного нет, да и элементов там распаяно не так уж и много.
Питание на материнскую плату подается через основной и дополнительный коннекторы питания ATX по схеме 24+8.
Рядом с главным разъемом можно обнаружить три светодиода, которые загораются в случае если есть неисправность с процессором, видеоадаптером или устройством загрузки. Для памяти есть свой отдельный индикатор, который распаян рядом с кнопкой MemOK! Подобная схема подключения питания выглядит уже заурядной и некоторые производители и даже сама компания ASUS ее дорабатывают в других моделях. Так, например, в современных платах для разгона все чаще встречается сочетание основного 24-х контактного разъема с двумя 8-ми контактными.
Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота черного и красного цветов.
В этом тоже есть определенный элемент стилистики оформления и безошибочной узнаваемости с первого взгляда. Достаточно посмотреть на сами разъемы, чтобы понять, что перед нами находится материнская плата производства компании ASUS. Это выражается тем, что с одной стороны каждого слота находится защелка, а с другой фиксатор. Поэтому модули удобно не только вставлять, но и извлекать.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / (1866 / 2133 / 2400 / 2600 / 2666 / 2800 / 2933 / 3000 / 3100 / 3200 / 3300 (разгон)) МГц со штатным напряжением 1.5 В, которое разумеется можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 64 Гб. Поддерживается технология XMP 1.3. Питание памяти выполнено по двухфазной схеме.
Для этих целей предусмотрен отдельный ШИМ контроллер с внутренней маркировкой Digi+ ASP 1103, который распаян в правом верхнем углу платы.
Питание процессора выполнено по восьмифазной схеме.
В качестве основного ШИМ-контроллера используется микросхема с маркировкой Digi+ VRM ASP1257.
Катушки индуктивности выглядят необычно, но мы уже могли видеть похожие на других устройствах компании. Кроме этого вместо привычных транзисторов здесь используются сборки от компании Texas Instrument с маркировкой 87350D.
Их количество совпадает с числом фаз и кроме этого они накрыты двумя радиаторами.
По сути, они представляют единую конструкцию, поскольку соединены друг с другом тепловой трубкой. Каждый радиатор изготовлен из алюминиевого сплава и окрашен в черный цвет. Поверхность на ощупь шероховатая, что должно только улучшить отвод тепла.
На одном из радиаторов приклеена декоративная красная пластинка с надписью Hero. В качестве термоинтерфейса используются две серые терморезинки толщиной около 1 мм.
Крепление осуществляется при помощи четырех винтов и двух специальных планок также изготовленных из алюминиевого сплава.
Своими отверстиями по краям они вставляются в специальные втулки, а сверху вкручиваются винты. Они не только обеспечивают крепеж, но также позволяют отводить тепло от драйверов, распаянных с обратной стороны. В качестве термоинтерфейса снова можно увидеть серую терморезинку.
Еще один радиатор находится на чипсете. Он также изготовлен из алюминиевого сплава и окрашен в черный цвет.
Однако здесь спереди находится полупрозрачная панель с логотипом ROG. С обратной стороны мы можем увидеть небольшую планку со светодиодами, которая размещена в специальной выемке. Поэтому во время работы логотип подсвечивается изнутри. Крепление радиатора осуществляется при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется розовая терможвачка.
Под этим радиатором прячется чипсет Intel Z97.
Мы уже отмечали его сходство с Intel Z87, да и функционал в целом очень похож. Основное отличие заключается в поддержке нового стандарта накопителей с разъемом M.2. Один такой коннектор находится на плате.
Он обеспечивает теоретическую пропускную способность около 10 Гбит/с. Пока данный стандарт только набирает обороты и скорости еще далеки до теоретических. Однако задел на будущее есть у этой платы уже сегодня. Еще одному новому стандарту, а именно SATA Express здесь места не нашлось. Вместо него с правого края на нас смотрят восемь портов SATA 3.
Здесь следует вспомнить, что сам чипсет Intel Z97 поддерживает лишь шесть портов. Следовательно, еще два представлены отдельным контроллером. Эта обязанность возложена на микросхему ASMedia ASM1061, которая распаяна рядом.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.
Рядом с ним можно обнаружить колодку для подключения TPM модуля. Не до конца ясно зачем подобное решение нужно на материнской плате для геймеров, но может кому-то пригодиться. Чуть выше распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6791D.
Дальше по нижнему краю можно обнаружить две колодки USB 2.0 для подключения четырех устройств. Левее находится разъем для подключения передней панели ASUS. Он включает в себя еще два порта USB 2.0. Кроме этого на задней панели находятся еще два разъема этого интерфейса.
Там же находятся четыре более современных, а именно USB 3.0. Известно, что сам чипсет поддерживает до шести таких портов, поэтому распаянная рядом с коннектором ATX соответствующая колодка выглядит вполне естественно.
Дальше в самом низу находятся две кнопки и разъем для подключения передней аудиопанели. Одна кнопка предназначена для сброса настроек BIOS, а другая представляет новую функцию SoundStage.
Левую нижнюю часть занимает встроенный звуковой кодек. По модной технологии он отделен от основной печатной платы полосой с отсутствием слоев металлизации, поэтому она получается полупрозрачная.
Этим пользуются многие производители и организовывают подсветку при помощи светодиодов, распаянных с обратной стороны. Несмотря, что сам кодек закрыт декоративной крышкой с помпезным названием SupremeFX, под ней прячется знакомая многим микросхема Realtek ALC1150. Это восьмиканальный кодек, который все чаще встречается в новой продукции. Разумеется, изнутри крышка подсвечивается светодиодами. Рядом распаяна целая россыпь специальных звуковых конденсаторов.
Неподалеку можно обнаружить двойной операционный усилитель Texas Instruments LM358.
Выше по левому краю расположена микросхема гигабитного сетевого контроллера Intel I218V.
На плате распаяно шесть слотов расширения красного и черного цветов. Среди них три PCI-e x1 и три PCI-e x16, хотя нижние два аппаратно ограничены до x8. Из мультиграфических технологий поддерживается как SLI так и CrossFire. Возможные варианты выделения линий: x8+x8 или x8+x4+x4. Слоты расположены таким образом, что можно установить два видеоадаптера с трехслотовой системой охлаждения, а сверху еще встанет звуковая аудиокарта или какой-либо контроллер.
Обратите внимание на то, что разъемы PCI-e x1 не оборудованы сзади ограничителем. Это значит, что в них можно устанавливать длинные карты, но работать они будут все-равно на скорости x1. Между двумя нижними слотами PCI-e x16 находится специальный контроллер с логотипом ROG, который частично реализует используемые технические решения.
В правом верхнем углу можно увидеть четыре кнопки (Power, Reset, Key Bot, MemOK!) и сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации.
На задней панели расположились следующие интерфейсы.
Первоначально было предположение, что новая материнская плата мало чем отличается от предшественницы. Теперь можно с уверенностью заявить о том, что это полностью переработанный продукт, в котором реализован ряд новых функций и технологий. Кроме этого изменился внешний вид. Например, теперь печатная плата сверху стала двухцветной. Конечно, на разгон это не влияет, уже давно известно, что сейчас многое зависит от процессора и памяти, а не от материнской платы.
| Поддерживаемые процессоры | Core i3, i5, i7 четвертого и пятого поколения в исполнении Socket 1150 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel Z97 |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3100 (разгон) / 3300 (разгон) МГц |
| Слоты расширения | 3 - PCIe 3.0 x16 (x8+x8+x4) 3 – PCIe 2.0 x1 |
| Поддержка Multi-GPU | SLI, CrossFireX |
| Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта – ASMedia ASM1061; RAID 0, 1; 1x PCI-e M2 порт – Intel Z97; |
| Поддержка mSATA/M.2 | Нет/Да; |
| Сеть | 1х Intel I218V |
| Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
| USB 2.0 | 2+6x USB 2.0 (Intel Z97) |
| USB 3.0 | 4+2x USB 3.0 (Intel Z97) |
| IEEE-1394 | нет |
| Системный мониторинг | Nuvoton NCT6791D |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
| Разъемы и кнопки задней панели | 2x USB 2.0/1.1 4х USB 3.0 2x RJ45 1x HDMI 1x DVI-D 1x D-Sub 6x 3,5 мм Jack 1х Optical S/PDIF Out 1x BIOS Flashback |
| Фирменные технологии | EZ Flash 2 Ai Suite III Crash Free BIOS 3 5 Way Optimization MemOK! Q-LED Q-FAN Q-Connector Q-Shield Q-Slot Q-DIMM FAN Xpert 3 My Logo 2 Ai Charger+ USB Charger+ Key Bot Sonic SoundStage Sonic Studio Sonic SenceAMP Lan Guard GameFirst III Sonic Radar |
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
Мы уже видели на примере ASUS Z97-DELUXE на том же чипсете Z97, что графическая оболочка претерпела ряд изменений. С изделием из линейки ROG произошло то же самое. При этом стоит вспомнить, что на платах данного семейства последнее время еще отличалось цветовое оформление. Эта тенденция сохранилась.
Чтобы наглядно в этом убедиться предлагаю посмотреть видеоролик, который демонстрирует все пункты меню настроек.
Обычно на всех материнских платах компании ASUS после нажатия кнопки Del при запуске, открывается меню настроек BIOS на странице EZ Mode. Исключение составляют устройства серии ROG. На этих материнских платах сразу открывается страница Extreme Tweaker, которая посвящена разгону.
Она очень большая потому, что на ней находится много различных пунктов. Однако сначала давайте ознакомимся с интерфейсом. В верхнем левом углу расположен логотип ROG. Правее есть надпись UEFI BIOS Utility - Advanced Mode. Это говорит о том, что перед нами расширенное меню настроек, а не привычная стартовая страница EZ Mode. Ниже идет первая полоса меню, а точнее даже набор кнопок для быстрого доступа к некоторым функциям. Слева находятся часы и там же отображается текущая дата. А вот ниже уже действительно находится меню-бар. Кстати, обратите внимание, что Extreme Tweaker это второй пункт.
В правой части расположена вертикальная полоса в которой постоянно отображается информация о компонентах системы. Это своего рода небольшой постоянный мониторинг частот и напряжений.
Внизу есть еще одна полоса, но на этот раз горизонтальная. В этом небольшом окошке белыми буквами отображаются подсказки по разделу на котором вы остановились. А в правом нижнем углу есть еще две кнопки. Первая показывает недавние изменения, а вторая позволят осуществить быстрый переход на страницу EZ Mode.

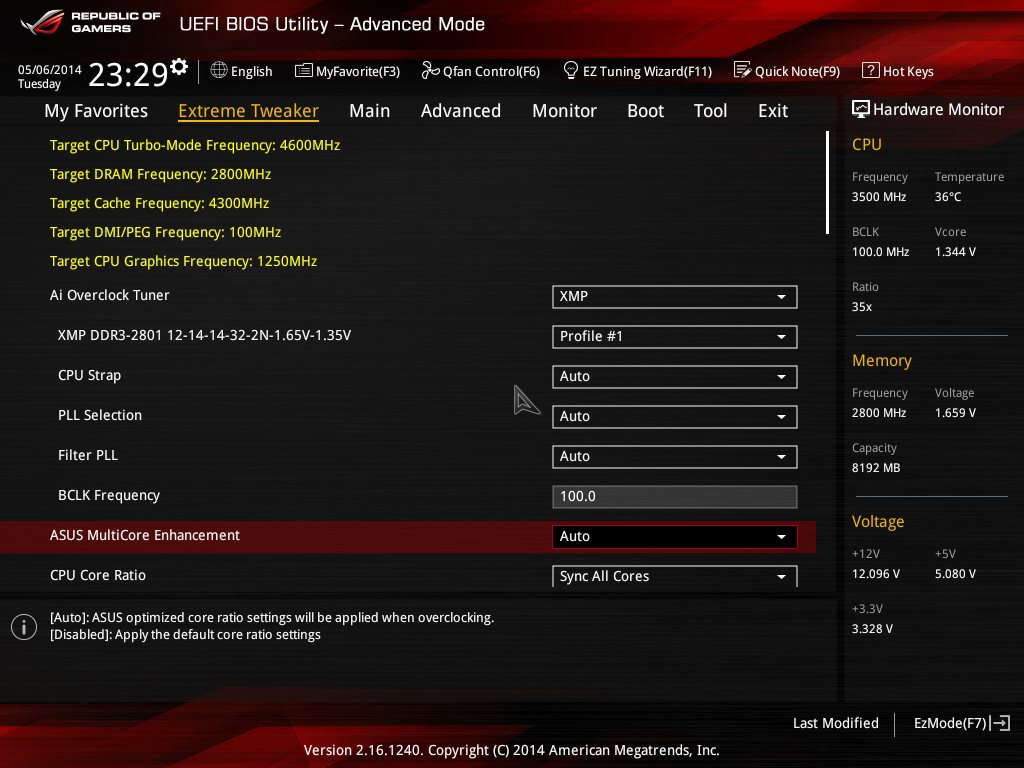

Вернемся к странице Extreme Tweaker. Здесь действительно очень много различных пунктов. В первую очередь они касаются настройки частот и напряжений. Сверху желтыми символами отображаются не текущие значения, а только прогнозируемые. Иными словами можно отложить калькулятор и вверху смотреть результат, который получается при изменении частоты шины и коэффициента. Это же справедливо для кэша, оперативной памяти, видеоядра и шины PCI-e. Приблизительно в середине находится несколько ссылок.

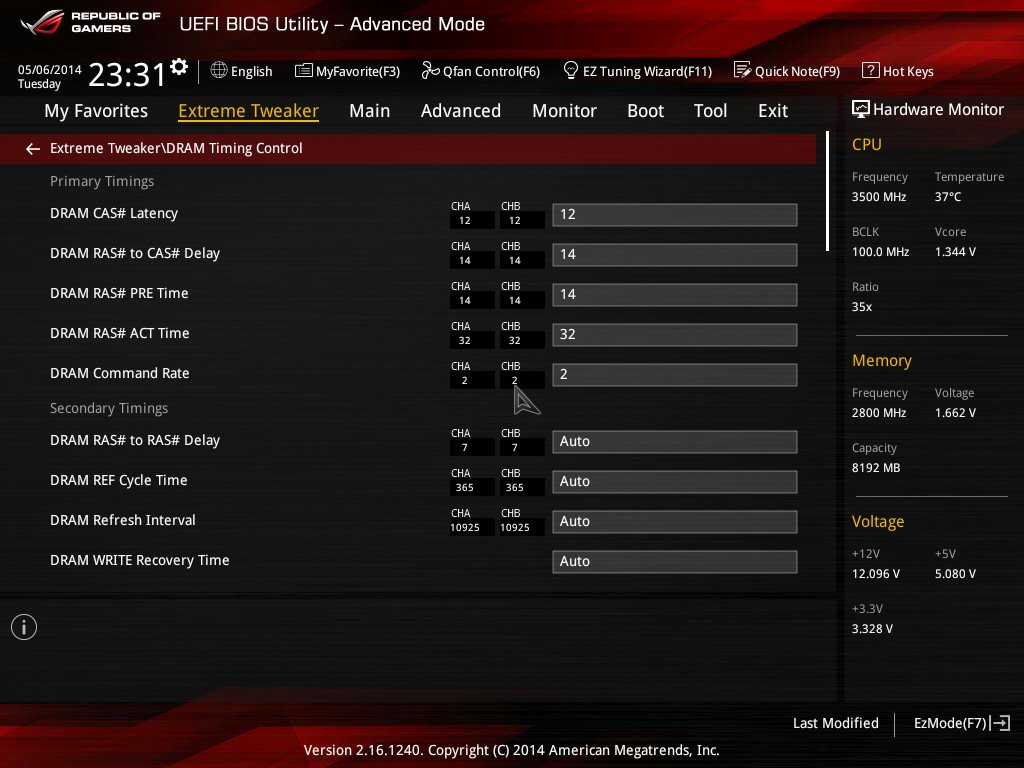

Dram Timing Control.

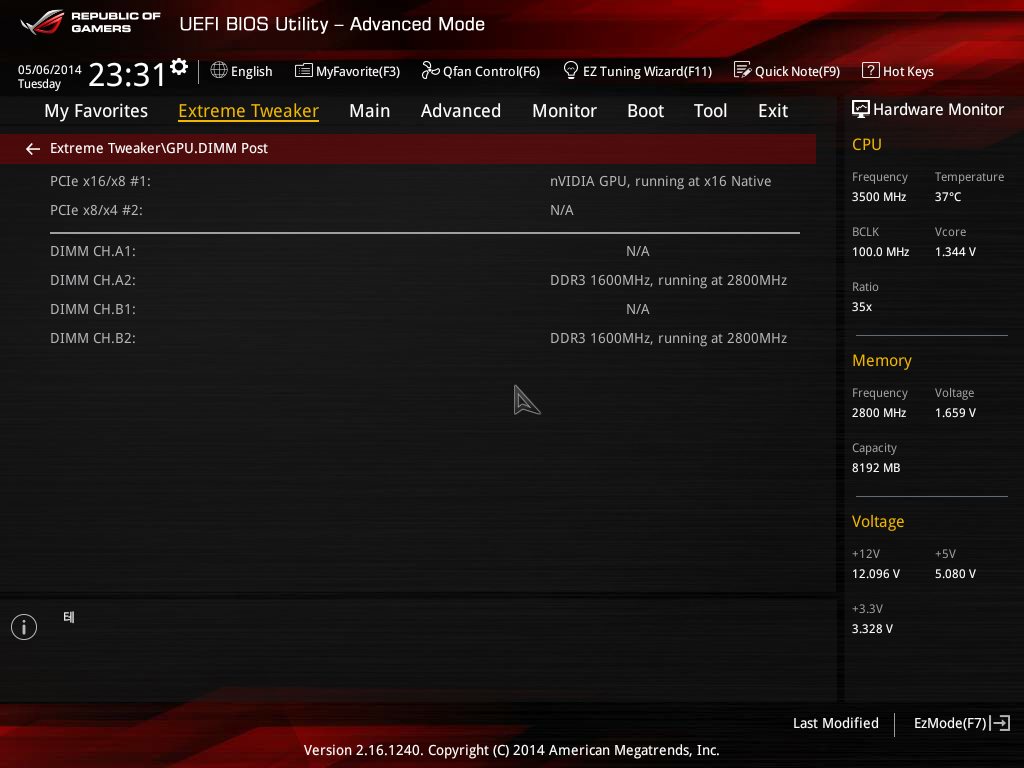

GPU DIMM Post.
Extreme Digi+ Power Control.

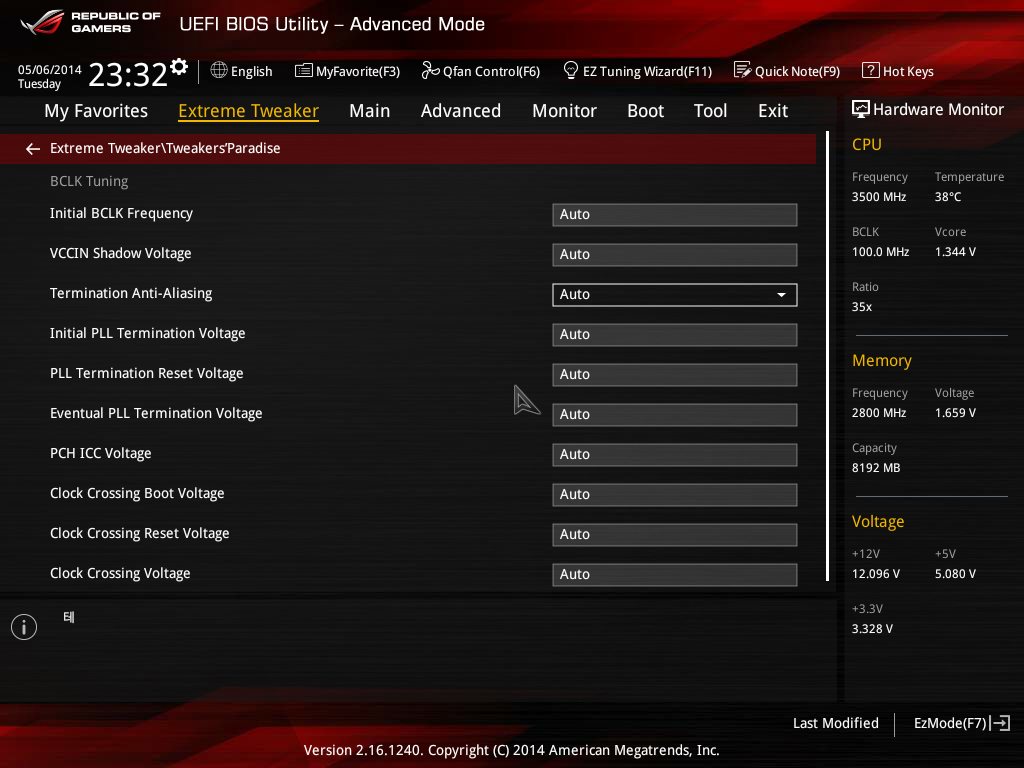

Tweaker's Paradise.

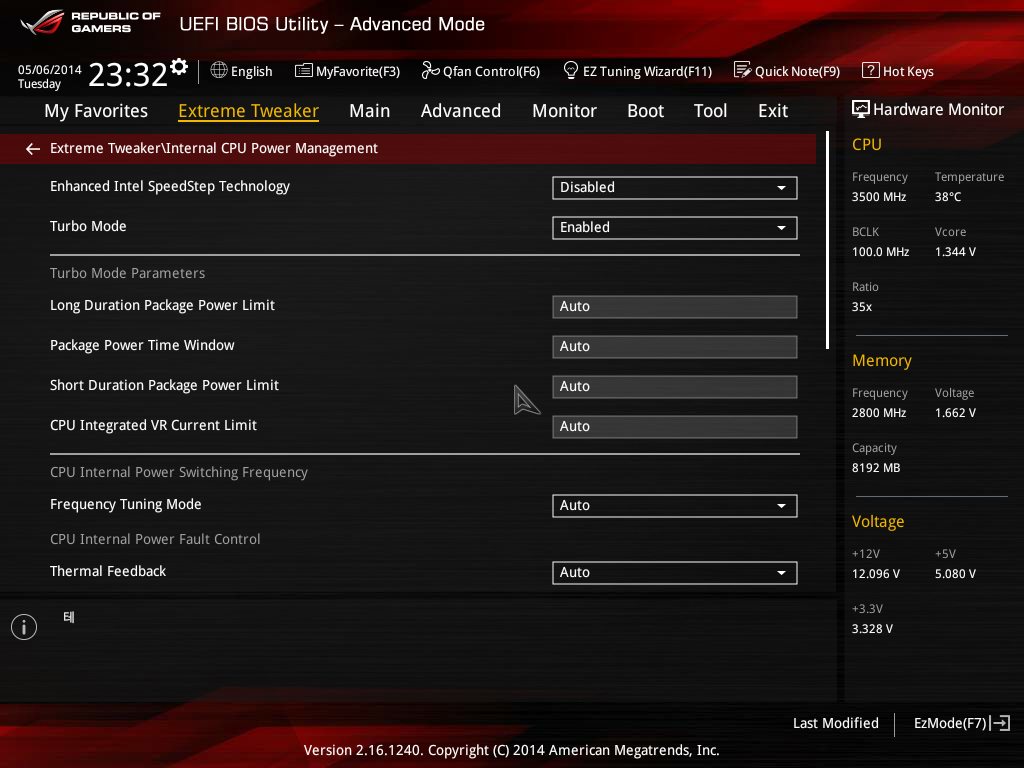

Internal CPU Power Management.
Ниже этих ссылок идут пункты регулировки напряжения на различных компонентах. Все их диапазоны можно посмотреть на прилагаемом видеоролике. Первый пункт меню называется My Favorite.
Можно представить, что это панель "избранного" какого-либо браузера. Однако сначала нас встречает пустая страница, а свое избранное меню необходимо создать самостоятельно после нажатия клавиши F3. Третьим пунктом в полоске меню идет Main.

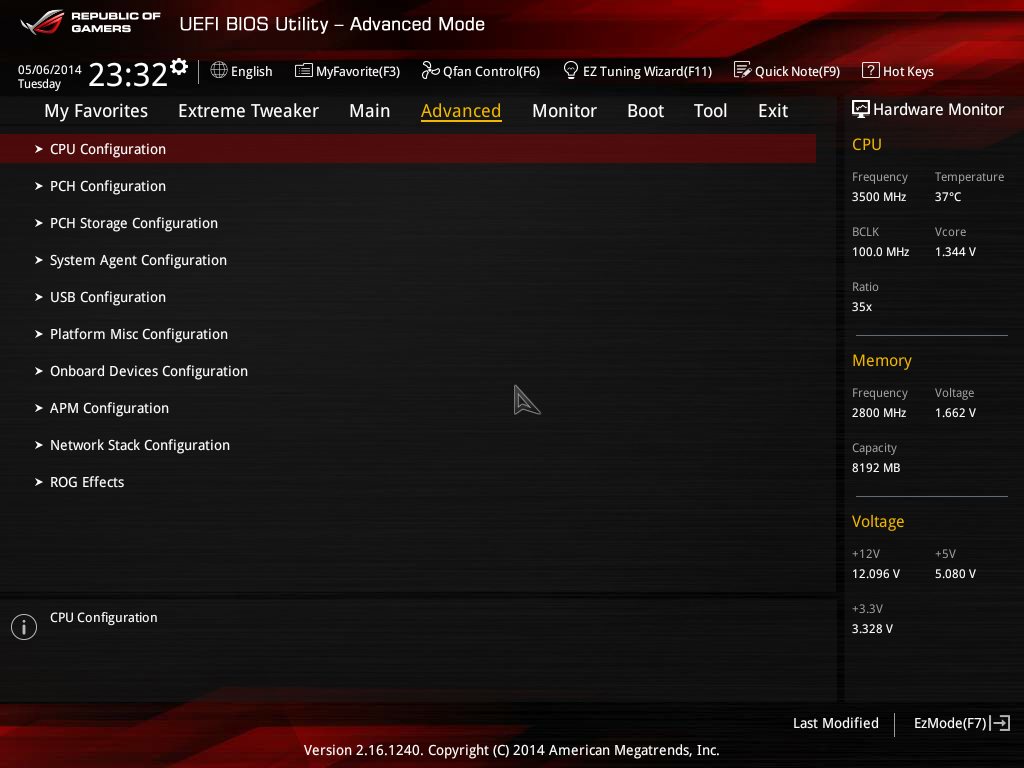

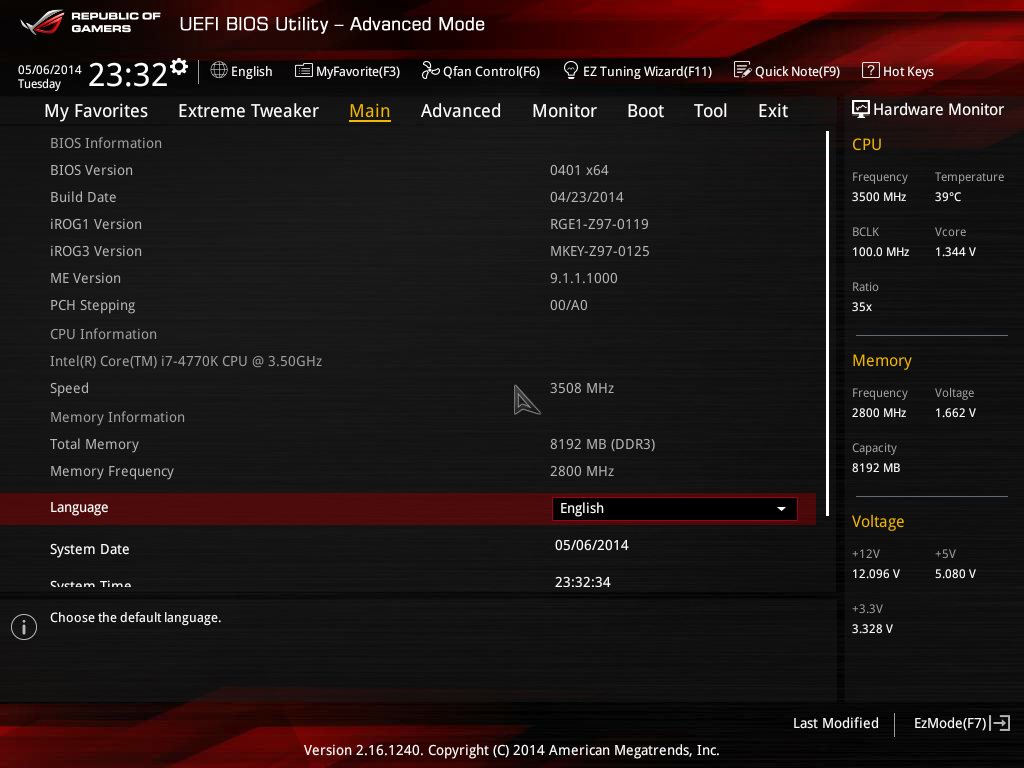

Здесь представлена информация о системе, а кроме того можно установить время, дату и пароль на BIOS. Затем следует пункт Advanced, где представлено десять ссылок.

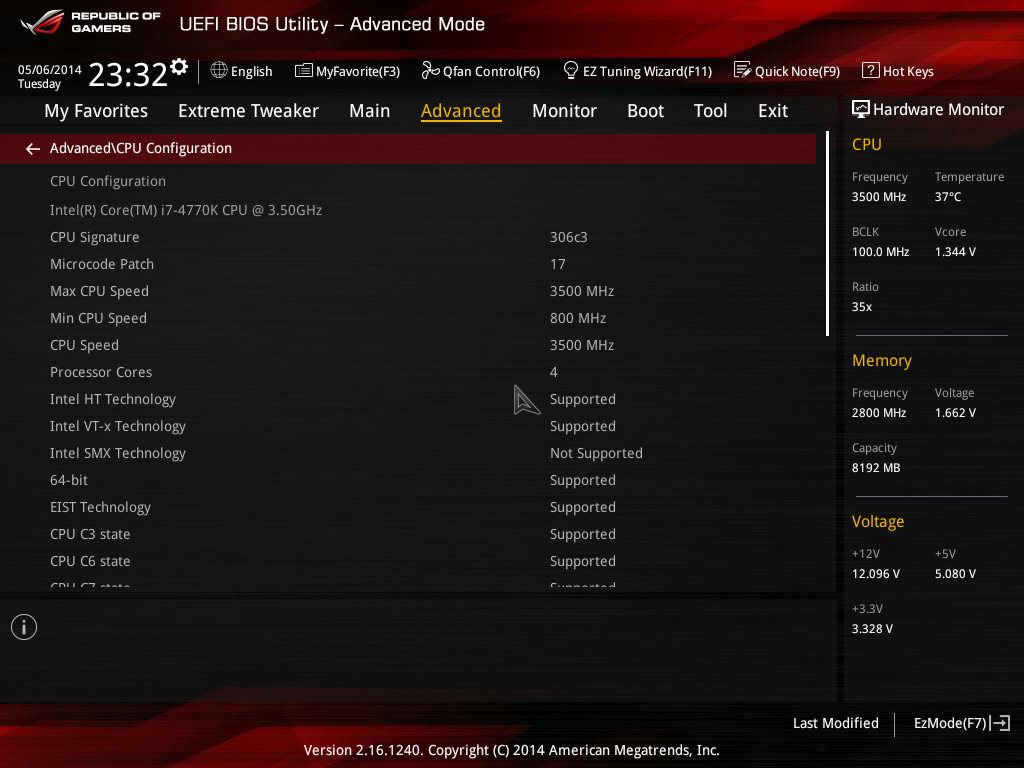

CPU Configuration.

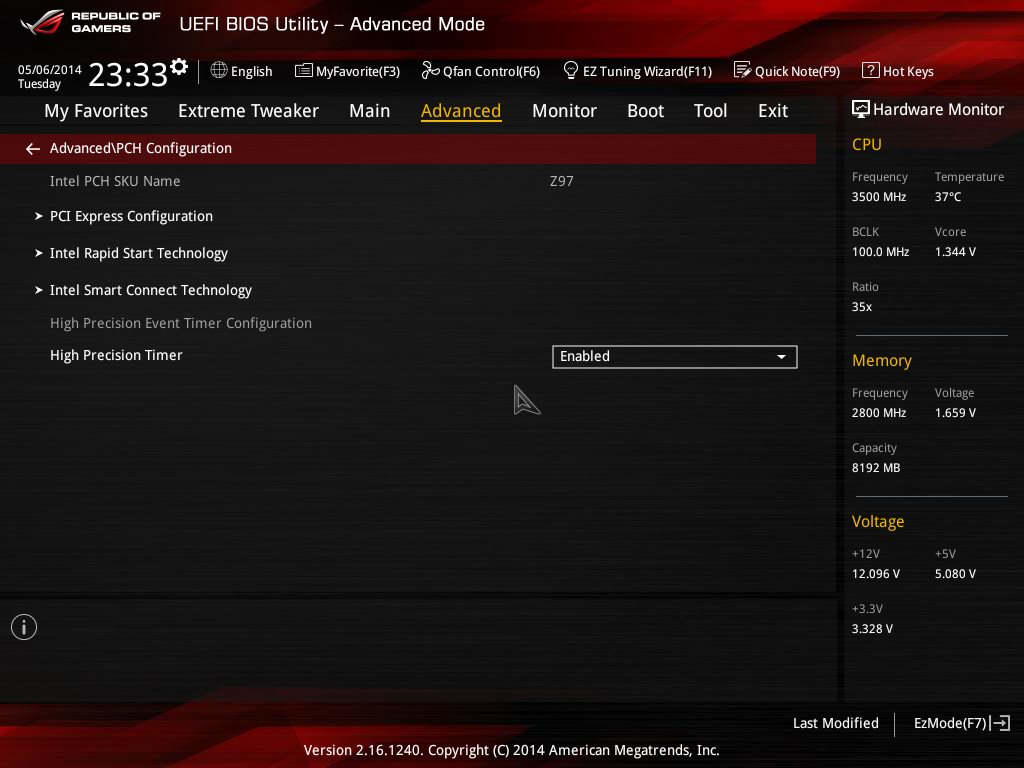

PCH Configuration.

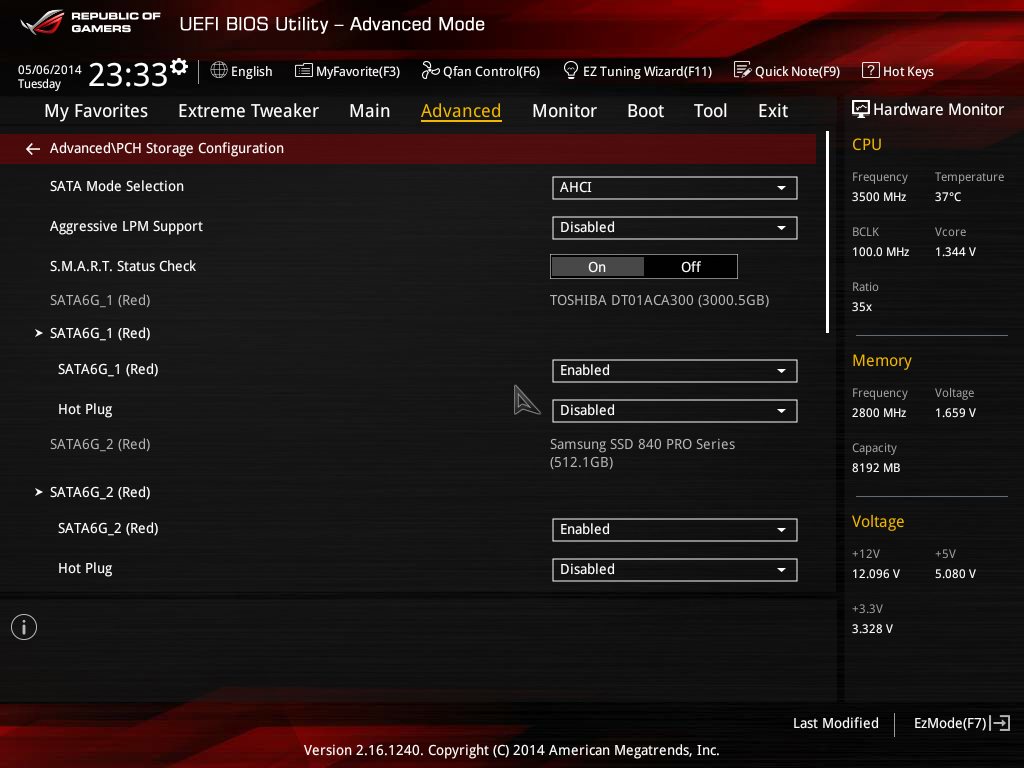

PCH Storage Configuration.

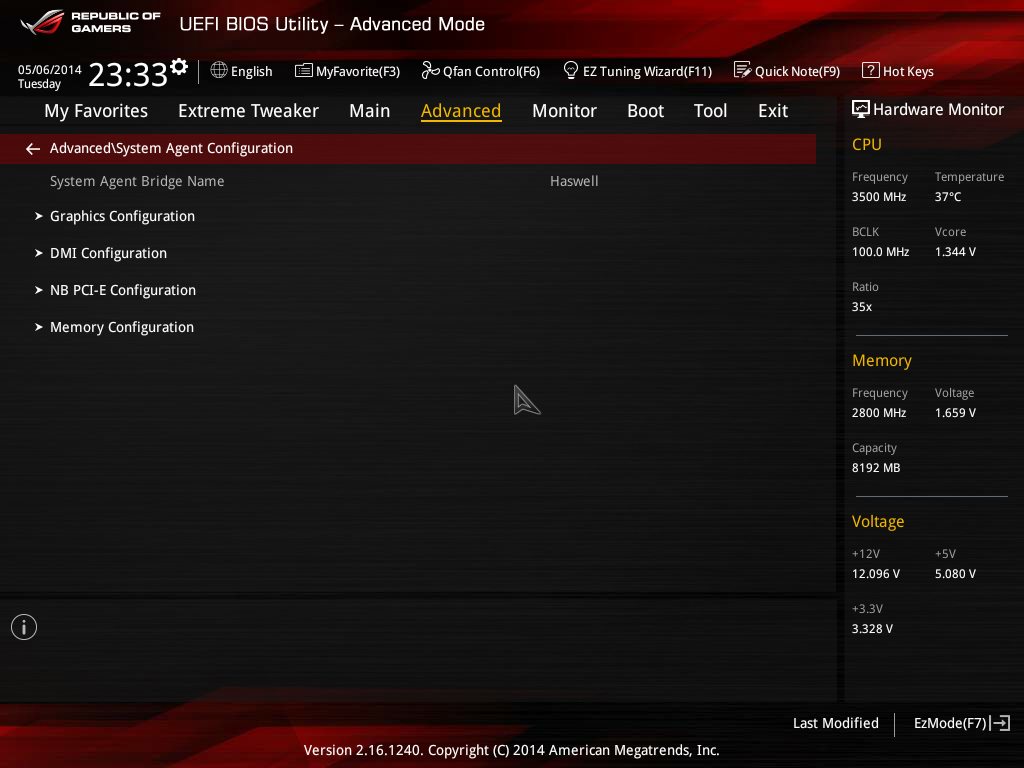

System Agent Configuration.

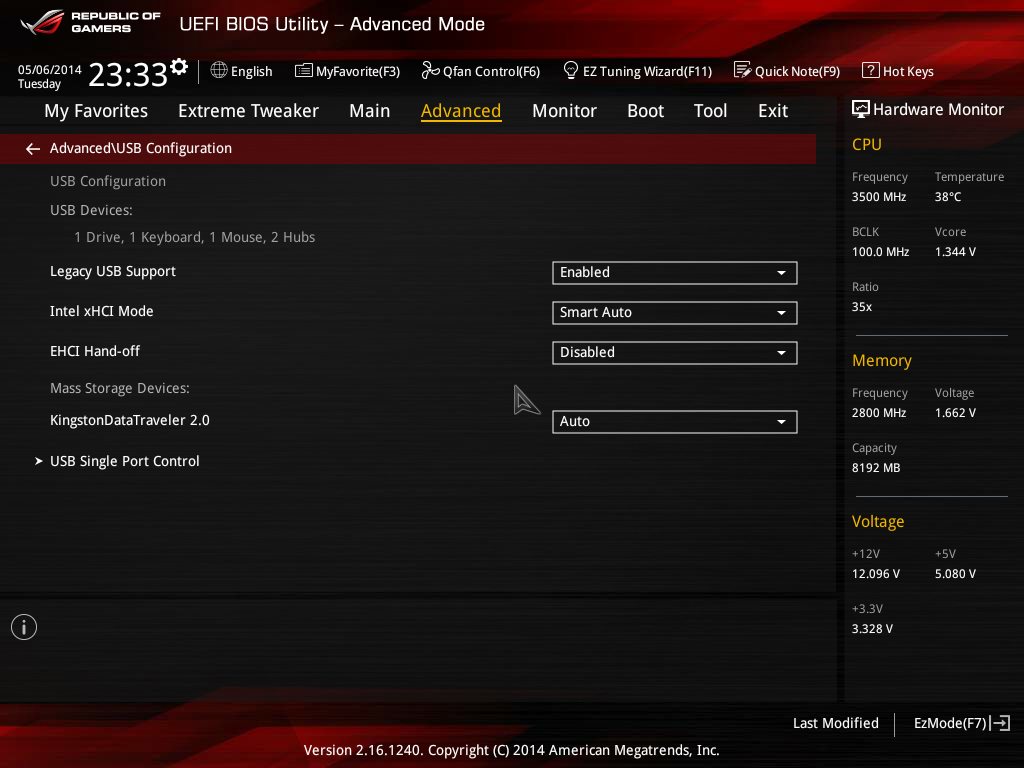

USB Configuration.
Platform Misc Configuration.
Onboard Device Configuration.
APM Configuration.
Network Stack Configuration.
ROG Effects.
Далее следует пункт Monitor.
Здесь находятся еще пять ссылок. Первая, под названием Qfan Tuning, равнозначна нажатию клавиши F6. Ниже находятся еще четыре.
Voltage Monitor.
Temperature Monitor.
Fan Speed Monitor.
Fan Speed Control.
Затем в основном меню идет вкладка Boot. На этой странице осуществляется настройка различных режимов и функций загрузки устройства.
Следом идет пункт Tool.
Он состоит из нескольких ссылок, каждая из которых по сути является отдельной утилитой. Например, самая верхняя, которая называется Flash Tool, предназначена для обновления BIOS.
Затем идет Secure Erase.
Graphics Card Information.
ASUS Overclocking Profile.
ASUS SPD Information.
ROG Panel H-Key Configure.
И в конце остается только сохранить изменения и покинуть меню настроек.
Теперь посмотрим, как выглядит режим EZ Mode.
Тестирование материнской платы ASUS Maximus VII Hero проводилось в составе следующей конфигурации:
Я ни на секунду не сомневался, что плата способна разогнать процессор до его предела. В данном случае возможности моего тестового образца уже изучены вдоль и поперек и я уже давно знаю, что он способен покорить 4600 МГц на воздухе при напряжении 1.33 В.
Однако не будем забегать вперед и сначала посмотрим на штатный режим работы.
Все настройки стоят по умолчанию, а тактовая частота процессора в простое не падает. Действительно, данная материнская плата выжимает из камня все его соки, даже когда он не нагружен приложением. Возможно, это правильно, поскольку такие материнские платы покупают явно не для экономии электроэнергии, а для достижения максимальной производительности в любых режимах. Так оно и получается.
Теперь обратимся к разгону. Как уже отмечалось выше, никаких сюрпризов на этом поприще не обнаружилось.
В принципе в настройках BIOS даже есть такой пункт, где можно сразу выбрать автоматический разгон до 4600 МГц, но при этом плата явно перестраховывается и задирает напряжение так, что камень под нагрузкой начинает перегреваться. Кстати, я с подобной автоматикой сталкиваюсь не впервые, и до этого поведение было точно такое же. Видимо, инженеры подразумевают использование хорошего жидкостного охлаждения при таких установках, а для воздуха там еще предусмотрен промежуточный вариант в виде 4200 МГц. Однако и вручную без особых усилий я разогнал процессор до его пределов. Память с теми же таймингами и напряжением заработала на частоте 2933 МГц без всяких проблем.
Теперь остается лишь проверить устройство на разгон шиной. Практического смысла в этом при свободном множителе не так уж много, но раз уж такая возможность есть, то почему бы ее не изучить.
Я решил сразу начать со страйпа 167 МГц, но, к сожалению, что бы я ни делал, плата отказывалась стартовать. Кстати при переразгоне она ведет себя вполне корректно и при следующей загрузке запускается на штатных установках. Пришлось снизить значение страйпа до 125 МГц. Тут дело пошло на лад и удалось получить неплохие результаты.
Возможно, в последующих версиях BIOS проблема с частотой 167 МГц будет решена, поскольку я знаю, что мой тестовый процессор на ней уже работал.
Тестирование ASUS Maximus VII Hero проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 25°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Время движется вперед и я решил добавить несколько новых современных тестов. Как и следовало ожидать, разгон творит чудеса, показывая совершенно другой уровень производительности. Она заметна везде даже невооруженным глазом.
К сожалению, на данный момент нет накопителей с интерфейсом M.2, которые приближались бы по скоростным характеристикам к теоретической пропускной способности данного интерфейса. В основной своей массе сейчас пока доступны модели, которые демонстрируют такие же результаты, как их аналоги с разъемом SATA 6 Гбит/с. Поэтому на данном этапе еще рано тестировать возможности нового интерфейса.
Посмотрим теперь на температуру радиаторов.
Температура верхнего радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Похоже, что инженерам компании удалось выжать максимум из этого кодека, поскольку звук действительно получился хорошим. Однако не стоит думать, что он может уверенно заменить хороший дискретный адаптер. К сожалению, встроенный звук еще нескоро догонит топовые аудиокарты. Даже если сравнивать звучание с моей старенькой Creative X-Fi Titanium, я бы отдал предпочтение ей. Все новомодные Sonic технологии мне показались не больше, чем игрушкой.
Настал момент подвести итоги, которые становится делать все сложнее. Это обусловлено тем, что кардинальных изменений не происходит. По своим функциональным возможностям новые модели с каждым новым поколением все скромнее подаются каким-либо усовершенствованиям. Это не говорит о том, что новая материнская плата получилась плохой. Напротив – она великолепна, но так ли она далеко ушла от своего прародителя?
Конечно, плюсы определенные есть. Начнем с того, что полностью преобразилась графическая оболочка BIOS, которая, на мой взгляд, стала еще удобнее и информативнее. Так или иначе, в распоряжении пользователя появился новый интерфейс для работы с SSD накопителями. Изменился внешний вид устройства. Печатная плата стала двухцветной и поменялась форма радиаторов. Да и разгонные возможности по-прежнему остаются на высоте.
Теперь давайте посмотрим на продукт с другой стороны. Данную материнскую плату никак нельзя назвать дешевой или бюджетной потому, что она стоит около 8500 рублей. При этом комплект поставки я бы не назвал роскошным. Уже стало хорошей традицией комплектовать продукты для геймеров расширенной комплектацией, в состав которой входят дополнительные устройства, а также компьютерные игры. Новый интерфейс пока не дает каких-либо преимуществ. Дело в том, что накопители появляются, но стоимость их достаточно велика, чтобы сейчас говорить о популярности нового стандарта.
На данный момент ключевым преимуществом продукта перед предшественником остается задекларированная поддержка будущих процессоров Broadwell. Однако пока эта перспектива выглядит туманной, поскольку за это время могут представить еще одно поколение чипсетов и этот уже будет не удел. Иными словами покупать сейчас данную материнскую плату есть смысл при сборке нового компьютера, а менять на нее существующую модель на базе чипсета Intel Z87 еще рановато. Другое дело если вы наконец решились вступить в клуб любителей ROG.
