Обзор и тест четырех моделей 120 мм вентиляторов премиум-класса: Cooler Master, Corsair и NoiseBlocker

Оглавление

• Вступление
• NoiseBlocker NB-BlackSilent XLP
• NoiseBlocker NB-Multiframe S-Series M12-3
• Corsair SP 120 High Performance Edition
• Cooler Master JetFlo 120
• Сводные данные
• Заключение

Вступление

Пора вновь вернуться к теме эффективных вентиляторов, рассчитанных на применение с процессорными радиаторами. Некоторые модели специально позиционируются производителями, как наиболее подходящие для данной задачи. Отличием мощных версий является высокое значение создаваемого ими статического давления, что при прочих равных радикально повышает производительность. Правда, мало просто «продуть» радиатор, ведь надо позаботиться и о комфортном уровне шума, но поскольку новый набор тестируемых устройств относится к премиальному сектору, у них не должно возникнуть лишних проблем со значениями звукового давления.

Поскольку методика тестирования довольно сложна для беглого просмотра, рекомендуем ознакомиться с ней подробнее в одном из первых материалов по теме. Кратко напомним, что все вентиляторы тестируются при различных скоростях работы и в их полном диапазоне, при этом замеряется уровень шума и расход. Воздушный поток также дополнительно проверяется при установке на популярные кулеры различных конструкций (Archon и AXP-140) для того, чтобы получить представление о работе устройств с реальной нагрузкой.

Таким образом, итогом тестирования станут не только «сухие результаты», но и вполне применимые на практике, которая иной раз показывает, что модели совершенно по-разному реагируют на нагрузки, а следовательно, более всего пригодны для конкретных целей (например, тихая работа в корпусе системного блока, или, наоборот, эффективный вентилятор для работы в паре с кулером).

В данном материале, благодаря нашему партнеру – компании Регард, будут рассмотрены следующие модели: NoiseBlocker NB-BlackSilent XLP, NoiseBlocker NB-MultiFrame S-Series M12-3, Corsair SP 120 High Performance Edition и Cooler Master JetFlo 120.

NoiseBlocker NB-BlackSilent XLP

Вентиляторы компании NoiseBlocker – частые гости среди списков испытуемых моделей, поскольку ее продукты очень часто оказываются одними из лучших.

Серия BlackSilent является своего рода бюджетной, если такое понятие можно применить к дорогой, но в то же время качественной продукции этой фирмы.

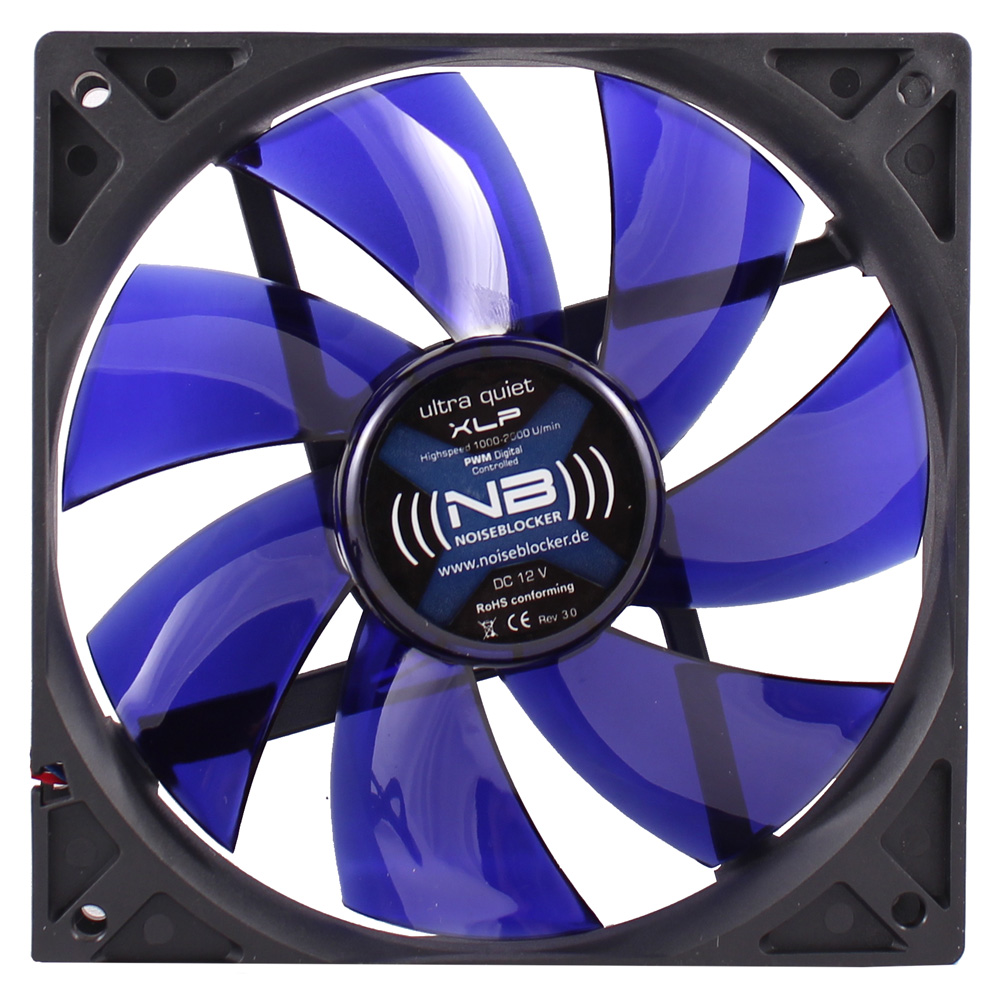

В традиционной черной рамке находится семь пластиковых и полупрозрачных фиолетовых лопастей. Используется запатентованный подшипник Nano-SLI, а время наработки на отказ составляет 75 000 часов. Модель XLP является старшей в серии, и она единственная оснащена четырехконтактным разъемом, а также обладает наибольшей скоростью вращения крыльчатки.

Полная спецификация вентилятора:

В некоторых местах данная серия продается в коробках, но у нас можно найти в небольшой пластиковой упаковке с картонной задней стенкой. Спереди можно видеть сам вентилятор, а на обороте приводятся технические характеристики.

Комплект поставки устройства скуден и состоит только из антивибрационных шпилек, выполненных под цвет лопастей.

Кабель обернут в плотную оплетку, а его длина составляет 400 мм. Как уже говорилось, используется четырехконтактный разъем, позволяющий управлять оборотами вентилятора методом ШИМ.

Если же исключить продвинутую технологию широтно-импульсной модуляции, то XLP способен стартовать с 5 В, на 700 об/мин. В целом, никаких особенностей работы отметить нельзя, устройство исправно вращается в интервале 700-2000 об/мин и при этом не создает катастрофического уровня шума.

Результаты тестирования NoiseBlocker NB-BlackSilent XLP

Перейдем к тестам.

На своих 2000 об/мин вентилятор, конечно, довольно шумен и создает звуковое давление ~45 дБ. Чтобы достичь 30 дБ, потребуется снизить скорость вращения до 900 об/мин, а минимальное значение составило 27 дБ при 700 об/мин.

Эффективность модели XLP можно охарактеризовать как высокую. Причем иным бюджетным вентиляторам не угнаться за ней даже при более высоких значениях оборотов.

Продолжая обзор NoiseBlocker NB-BlackSilent XLP, стоит сказать, что соотношение эффективности к уровню шума наглядно демонстрируют показатели на всех отрезках работы испытуемого. И, несмотря на относительно небольшой уровень шума, в интервале 30-35 дБ находятся достаточно высокие значения воздушного потока.

То же самое можно сказать и о температурах. Правда, максимальной эффективностью вентилятор может похвастать только при достижении 41-45 дБ, что, конечно, громко, но и до этого смотрится неплохо.

NoiseBlocker NB-Multiframe S-Series M12-3

Еще одной моделью компании NoiseBlocker стала Multiframe M12-3. Этот образец находится в середине списка, являясь самым быстрым внутри линейки среди вентиляторов с трехконтактными разъемами.

Есть и более эффективные версии в серии, использующие четырехштырьковый разъем, а также получившие повышенное значение оборотов и статического давления.

Тем не менее, устройство находится внутри потенциально более высококачественной линейки. Используется фирменный подшипник Nano-SLI 2, а заявленное время наработки на отказ почти вдвое выше, чем у BlackSilent Fan, и составляет 130 000 часов. Стоит также отметить, что рамка корпуса содержит эластичные прорезиненные элементы для гашения вибрации.

Полная спецификация вентилятора:

В отличие от своего собрата, Multiframe поставляется во «взрослой» упаковке с прозрачным окном. На обратную сторону разработчик вынес основные новшества и технологии, а также небольшую таблицу с техническими характеристиками.

Комплект поставки включает в себя не только винты для крепления и фирменную наклейку, но и дополнительную антивибрационную рамку.

450 мм кабель использует обычный трехконтактный разъем и обернут в плотную сетчатую оплетку.

Старт устройства прошел без сбоев на заявленных 1800 об/мин при 12 В. Уже на 6.6 В можно добиться снижения до 1200 об/мин, а минимальным значением вновь стали 700 об/мин, но в этот раз для старта потребовалось всего 3.7 В. Субъективно вентилятор звучал немного тише, чем XLP на равных оборотах, но эту особенность мы рассмотрим на этапе тестов.

Результаты тестирования NoiseBlocker NB-Multiframe S-Series M12-3

Итак, между сериями BlackSilent Fan и Multiframe действительно есть разница в шуме при равных оборотах, но она совершенно незначительна, хотя, на мой взгляд, Multiframe выглядит тише не только на 0.5-1 дБ. Возможно, налицо определенная тональность создаваемого уровня шума.

Заметная разница видна и при сравнении воздушного потока обеих моделей, где Multiframe оказывается эффективнее при равных оборотах. Особенно это хорошо просматривается по результатам тестов вместе с радиаторами (и, соответственно, большим сопротивлением).

График от уровня шума выглядит аналогично, но теперь можно привязать результаты не к абстрактным оборотам, а к значениям звукового давления.

На максимальную эффективность охлаждения вентилятор выходит при достижении 37-43 дБ, что немного меньше, чем у BlackSilent Fan. Завершая обзор NoiseBlocker NB-Multiframe S-Series M12-3, скажу, что разница в классе между этими моделями определенно есть.

Corsair SP 120 High Performance Edition

Ранее в лаборатории уже побывали вентиляторы Corsair, которые неплохо себя зарекомендовали, но до сих пор основное внимание уделялось серии AF, рассчитанной для работы с корпусами системных блоков.

Линейка SP, наоборот, готова предоставить адекватную производительность в самых тяжелых условиях и производитель рекомендует устанавливать ее на радиаторы или использовать в составе корзин жестких дисков, где вентиляторы будут вынуждены прокачивать воздух через серьезные препятствия в виде решеток и фильтров корпуса.

Внешне от серии AF вентиляторы ничем не отличаются, по-прежнему используют увеличенный (до 45 мм) диаметр ротора и округлую форму рамки. Вновь применяется эффективный гидродинамический подшипник и доступны сменные цветные рамки.

Обзор Corsair SP 120 High Performance Edition начнем с его технических характеристик.

Вентилятор поставляется в красочной упаковке с прозрачным окном, на которую производитель вынес некоторую информацию об устройстве. С тыльной стороны находится дополнительный перечень характеристик.

В комплекте поставки нашлось место для винтов крепления, сменных цветных рамок и руководства пользователя, в том числе с рекламой прочей продукции вендора.

Кабель средней длины в 300 мм использует трехконтактный разъем и не обернут в оплетку.

Corsair SP 120 как часы заработал на 12 В при 2350 об/мин. Что касается минимальных порогов вращения, то вновь удалось добиться 700 об/мин. Для запуска испытуемого на этих оборотах достаточно 4.1 В. Стоит отметить, что вентилятор также не показался чрезмерно громким.

Результаты тестирования Corsair SP 120 High Performance Edition

Еще один дорогой вентилятор, и снова хорошие показатели уровня шума, на этот раз они будут лучше (на тех же оборотах), чем у моделей NoiseBlocker. К примеру, на 1800 об/мин устройство демонстрирует всего 38.6 дБ, тогда как BlackSilent Fan показывал 42.7 дБ.

Что касается эффективности, то она выше, чем у BlackSilent Fan, но немного уступает Multiframe.

Если перестать брать за точку отсчета обороты и построить график от уровня шума, можно заметить, что вентилятор Corsair значительно обходит обоих оппонентов на отметке в 40 дБ, но при 30 дБ Multiframe вновь догоняет своего конкурента.

Максимальная эффективность достигается вентилятором Corsair ранее остальных, начиная с 35 дБ, когда до минимально возможного значения остается всего пара градусов. В целом, его показатели вновь близки к качественной модификации компании NoiseBlocker.

Cooler Master JetFlo 120

Напоследок рассмотрим модель Cooler Master – JetFlo 120, которая стала самой дешевой среди новых участников, но, судя по заявленным характеристикам, может обладать впечатляющим потенциалом.

Стоит отметить, что, несмотря на схожий с вентилятором Corsair уровень оборотов, эта модель намного шумнее. Подшипник устройства изготовлен с использованием полиоксиметилена, что должно повысить надежность. В любом случае разработчик заявляет до 160 000 часов. Линейка состоит из нескольких моделей с различной подсветкой, но тестируемая модификация ей не оснащается.

Полная спецификация вентилятора:

Модель поставляется в картонной упаковке закрытого типа, но с иллюстрацией продукта. Как и всегда, пользователь сможет уточнить заявленные показатели, перевернув коробку и рассмотрев таблицу.

Несмотря на высокую цену, все остальные модели вентиляторов не могли похвастаться чем-то действительно полезным, находящимся в комплекте поставки. А вот компания Cooler Master «положила» в коробку пару кабелей-переходников, позволяющих жестко зафиксировать скорость вращения на 1600 об/мин или 1200 об/мин. Разумеется, внутри также найдется пакетик с винтами крепления.

Кабель JetFlo упакован в жесткую оплетку и использует четырехштырьковый разъем подключения. Общая длина не превышает 300 мм.

Несмотря на то, что вентилятор может управляться через PWM разъем, он прекрасно справился и с работой на низких оборотах при небольшом питании. Старт происходит уже на 2.6 В, при этом скорость вращения составляет 600 об/мин.

Результаты тестирования Cooler Master JetFlo 120

Как уже говорилось, модель Cooler Master оказалась довольно шумной, и дело тут не только в том, что она немного проигрывает оппонентам при максимальной скорости вращения. К примеру, на 1000 об/мин вентилятор оказывается на 5 дБ шумнее, чем продукт Corsair, а наименьшее полученное значение дБ составило 30 дБ при 600 об/мин.

С эффективностью все непросто. Воздушный поток без лишнего сопротивления у этого вентилятора не только хорош при любых оборотах, но еще и наиболее высокий среди всей четверки участников (если речь идет о высокой скорости вращения). Но при этом были показаны никудышные результаты при использовании его совместно с радиаторами, особенно при небольшом значении скорости вращения крыльчатки.

На графике, построенном от уровня шума, хорошо заметно, что вентилятор CM сильно проигрывает своим оппонентам на нижних рубежах звукового давления.

То же самое касается температур, он не может достойно охладить радиатор при небольшом уровне шума. На этой ноте закончим обзор Cooler Master JetFlo 120 и перейдем к подведению итогов.

Сводные данные

Сведем все характеристики моделей в единую таблицу:

Помимо основных участников тестов, на графиках присутствуют показательные результаты трех моделей из предыдущих материалов:

• Enermax Apollish Vegas – модель, предлагающая баланс возможностей;
• Scythe Slip Stream – недорогой и популярный вентилятор известного бренда;
• Zalman ZM-F3 – один из наиболее ярких представителей бюджетного сегмента, о котором не слышал разве что самый ленивый оверклокер.

Начинаем с уровня шума.

Сравним вентиляторы на различных участках скорости вращения. Бесспорным лидером стал вентилятор Corsair, хотя обе модели NoiseBlocker уступают ему не так сильно.

Вновь обращаемся к оборотам, но на этот раз смотрим эффективность моделей. Изменений практически нет, SP 120 по-прежнему в лидерах, сразу за ним Multiframe и чуть поодаль – BlackSilent Fan.

Теперь переходим к действительно полезному сравнению эффективности от уровня шума. Вот где проявил себя Cooler Master JetFlo, который обгоняет оппонентов, но мы должны помнить, что остальные вентиляторы также хорошо себя проявили и в работе с радиаторами, тогда как JetFlo продемонстрировал посредственные показатели.

Сравним модели при равном уровне шума в 30 дБ.

При уровне шума в 30 дБ эффективная «троица» в виде моделей NoiseBlocker и Corsair показывает чрезвычайно схожие результаты, а вот вентилятор Cooler Master чувствует себя некомфортно, поскольку он готов обгонять соперников при более высоком значении звукового давления.

Далее сравним работу вентиляторов с учетом их влияния на температуру.

Первым делом начинаем с Intel Core i7-2600K @ 4.8 ГГц (1.40 В) под Thermalright Archon.

Хорошо себя показали модели Corsair SP 120 и NoiseBlocker Multiframe. Причем при самом низком уровне шума чуть лучше идет модель NoiseBlocker, но где-то начиная с 33 дБ, ее обходит вентилятор Corsair. Тут же, неподалеку, проходит график XLP, а Cooler Master JetFlo сильно отстает от оппонентов, достигая их показателей только к отметке в 43 дБ.

И отдельно приведем график для 30 дБ.

Картина не поменялась и при сравнении на этой отметке.

Сменим радиатор на AXP-140.

Глобальных и серьезных изменений нет, разве что с кулером AXP-140 вентилятор Corsair чувствует себя еще лучше, обгоняя на этот раз всех прочих конкурентов, а JetFlo снова в аутсайдерах.

Несмотря на то, что некоторые вентиляторы отреагировали на смену радиатора и сравнение при уровне шума в 30 дБ более благосклонно, чем другие, в целом, картина не изменилась и лидеры остались все те же. Стоит также отметить, что на этот раз BlackSilent Fan довольно сильно отстал от модели Multiframe.

Заключение

На этот раз никаких сомнений в пользу того или иного вентилятора просто нет, все они показали определенный уровень эффективности и шума, да и стоят соизмеримых денег.

Начнем с аутсайдера, модели Cooler Master JetFlo. Прежде всего, это далеко не самый плохой вентилятор как могло показаться при сравнении с другими дорогими и качественными моделями. В плюсах у JetFlo высокая надежность, управление оборотами методом ШИМ, наличие переходников в комплекте и отличный показатель воздушного потока (при проверке без лишнего сопротивления). Все это по самой выгодной (среди прочих оппонентов) цене. В минусах, очевидно, низкая эффективность в работе с радиаторами при небольшом уровне шума.

От компании NoiseBlocker выступали сразу два участника. Оба, в целом, произвели хорошее впечатление, хотя по своим показателям эффективности к уровню шума однозначно выигрывает продвинутая модель Multiframe, она же лучше справлялась с охлаждением радиаторов, но и стоит дороже.

Что касается вентилятора Corsair, то в худшем случае он делит лавры с моделью Multiframe, а в лучшем – просто побеждает в тестах, показывая хорошие результаты. Несмотря на высокие значения скорости вращения, этот вентилятор оказался одним из самых тихих и с неплохой эффективностью.
