BitFenix – сравнительно молодой игрок на рынке компьютерных комплектующих, до недавнего времени не столь известный в России. Выходцы из CM Storm и Abit основали компанию в 2010 году, выбрав основным родом деятельности производство компьютерных корпусов. Помимо них в ассортименте данного бренда присутствуют вентиляторы и некоторая периферия, в том числе и для моддинга.
В лаборатории Overclockers.ru уже побывало несколько корпусов производства BitFenix. Благодаря нашему партнеру – компании Регард, на очереди еще один претендент, позиционируемый для сборки компактных систем – BitFenix Prodigy.
Он в какой-то степени уникален, его можно отнести к чуду инженерной мысли, что и отображено в названии модели. Среди особенностей рассматриваемой модели можно отметить яркий и необычный стиль, поддержку материнских плат форм-фактора Mini-ITX, высоких процессорных кулеров и длинных видеокарт, возможность установки до пяти 3.5-дюймовых жестких дисков, продвинутую систему охлаждения с возможностью кастомизации и установки двух двухсекционных радиаторов СЖО. И что важно: все эти фишки обеспечиваются в малогабаритном формате.
Обзор BitFenix Prodigy начнем с изучения упаковки корпуса и поставляемых с ним аксессуаров.

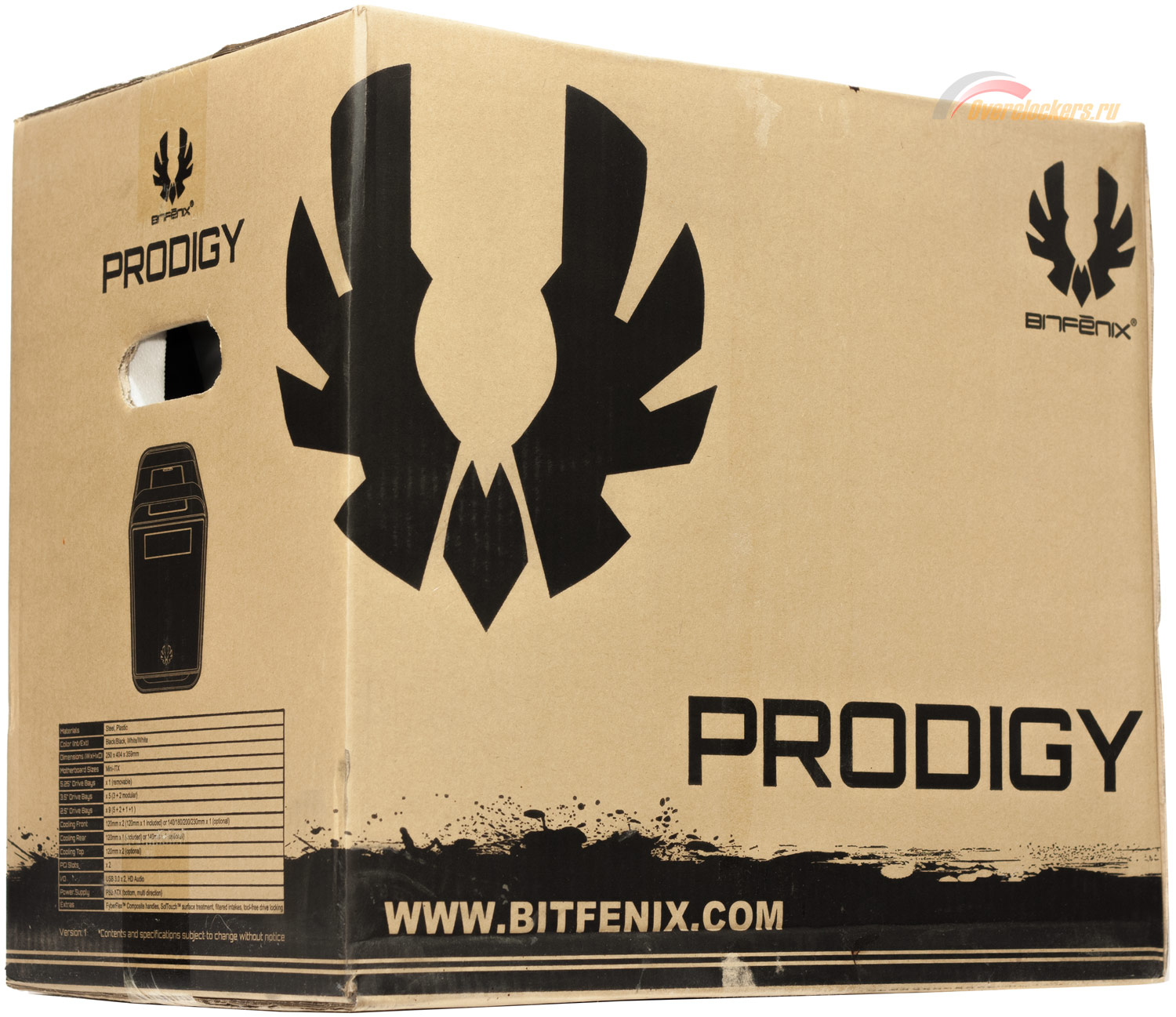

Продукт BitFenix упакован в картонную коробку небольших размеров. Ее габариты: 455 x 300 x 410 мм (Д x Ш x В). В то же время ее масса не так уж и мала, масса брутто около 8 кг. Цветная полиграфия на поверхности упаковки отсутствует, оформление выполнено в черно-белых тонах.
Тем не менее, с информативностью полный порядок. Помимо спецификаций, которые можно найти на одной из боковин, покупателю представлены несколько картинок корпуса, в том числе его внутренняя часть, а также отображены основные конструктивные фишки модели.
Не обошлось и без традиционных ручек-отверстий для переноски. Внутри корпус стандартно упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами.
Аксессуары расположились внутри корпуса в картонной коробочке. Комплект поставки содержит лишь необходимый минимум для сборки ПК, особенно это касается набора винтов, который на взгляд кажется совсем скудным.
В комплект поставки BitFenix Prodigy входит:
В первую очередь следует отметить, что BitFenix Prodigy может похвастать множеством вариантов расцветки. Если точнее, то их шесть: черный, белый, оранжевый, красный, синий и зеленый. Впечатляет, не правда ли? Разгуляться можно по полной программе.
BitFenix Prodigy выполнен по типу «маленькой башни» в формате Mini Tower. Его габариты: 250 мм в ширину, 404 мм в высоту и 359 мм в глубину при внутреннем объеме в 26.35 литра. Масса нетто составляет 6.7 кг. Материал изготовления корпуса – холоднокатаная сталь SECC толщиной ~0.8 мм.
BitFenix Prodigy выполнен в нетипичном дизайне. И хотя сам корпус представляет собой по сути стандартный ящичек кубической формы, первым делом бросаются в глаза пластиковые верхние и нижние дуги, придающие продукту весьма впечатляющий вид. Верхние дуги служат ручками для переноски системного блока, нижние выполняют функцию ножек-подставок. Я бы сказал, что это одна из главных эстетических составляющих продукта.
Как видно, BitFenix Prodigy не так уж и мал, особенно если принять во внимание поддерживаемый форм-фактор материнской платы лишь Mini-ITX. Некоторые производители умудряются вместить в подобные габариты и microATX платы. Так или иначе, BitFenix Prodigy обладает достаточным свободным местом для размещения высокого процессорного кулера и длинного графического адаптера.
Фронтальная часть BitFenix Prodigy выполнена из пластика и полностью перфорирована. Верхнюю часть занимает один 5.25-дюймовый отсек, закрытый вентилируемой заглушкой. По периметру панель окантована серебристой вставкой, также выделяется блестящий логотип производителя в центральной части.
Панель – полностью съемная, отсоединяется простым движением на себя. За ней можно видеть вентиляционную решетку больших размеров, с посадочным местом для вентилятора (одного или нескольких, это будет разобрано в соответствующем разделе).
Удерживается панель на четырех пластиковых защелках, расположенных по периметру. При необходимости снятую панель можно почистить от пыли с внутренней стороны.
Органы управления компьютером вынесены в переднюю часть правой боковой панели. Здесь расположены кнопки включения ПК и сброса, два порта USB 3.0 (подключение внутренним разъемом USB 3.0 или как USB 2.0 при использовании комплектного переходника) и пара стандартных аудиогнезд mini-jack 3.5 мм (HDA + AC’97). Здесь же расположены два светодиодных индикатора, сигнализирующие работу компьютера и активность дисковой подсистемы.
Левая боковая панель BitFenix Prodigy оборудована большой вентиляционной решеткой во всю длину, предназначенной для улучшения циркуляции воздуха в районе видеокарты. Учитывая малые габариты корпуса и довольно плотную внутреннюю компоновку – очень мудрое решение разработчиков.
Возможность устанавливать с внутренней стороны вентиляторы не предусмотрена. Впрочем, этого здесь не требуется, поскольку установленный графический адаптер располагается достаточно близко к боковине и в теории обеспечивается хорошим притоком свежего воздуха.
Правая боковина полностью закрытая, без наличия какой-либо вентиляции. Обе боковые панели снимаются сдвигом назад, а в закрытом состоянии фиксируются с торца двумя винтами с накатанной пластиковой головкой.
С внутренней стороны правой боковины прикручен пластиковый поддон, на который закрепляются два 2.5-дюймовых накопителя. Отходящие от панели управления провода, в укомплектованном состоянии системного блока, не позволят полностью отсоединить панель, а лишь отнести ее на расстояние длины проводов, что не совсем удобно.
Компоновка тыловой части BitFenix Prodigy очень похожа на стандартную «башню» с нижним расположением блока питания. Так, отсек для БП расположен в нижней части, сверху находится посадочное место для вентилятора. Центральную часть занимает горизонтально расположенный вырез под I/O заглушку системной платы, и справа от него – два вертикально расположенных слота для карт расширения, закрытые съемными вентилируемыми заглушками.
Верхняя панель BitFenix Prodigy несет в своей конструкции еще одну вентиляционную решетку немалых размеров. Здесь располагаются два вентилятора или радиатор системы жидкостного охлаждения. В задней части имеется рычажок, отодвинув который в сторону мы открываем замок, что позволяет снять решетку, получив таким образом доступ к вентиляторам.
Нижняя панель корпуса интересна лишь расположенным на воздухозаборной решетке для блока питания противопылевым фильтром, который выполнен из мелкоячеистой пластиковой сетки и имеет съемную конструкцию. Снимается фильтр простым сдвигом назад.
Опорой “системнику” служат нижние две дуги, выполненные из пластика. К слову, пластик весьма эластичен, что должно хорошо снижать передаваемую на поверхность вибрацию.
Итак, с внешним видом и дизайном BitFenix Prodigy мы разобрались, пора переходить к изучению его внутреннего строения.
Внутреннее убранство BitFenix Prodigy получило знакомую для типичной «башни» компоновку. За исключением положения материнской платы: достаточная ширина корпуса позволяет разместить малогабаритную «материнку» горизонтально, тем самым получив выигрыш в высоте корпуса.
В остальном все похоже. Это отсек для блока питания в нижней задней части и вынесенные вперед посадочные места для HDD и отсек для оптического привода. Как и снаружи, внутри корпус окрашен в черный цвет.
Для блока питания оборудован специальный отсек в задней нижней части. БП устанавливается на небольшие резиновые подставки, выполняющие антивибрационную функцию. Ориентация блока может быть в обоих положениях.
Производитель заявляет максимальную длину блока питания как 160 мм. И действительно, стендовый БП именно такой длины нормально вместился в отсек, хоть и впритык. Если использовать немодульный блок питания длиной 160 мм, его размещение будет более свободным, поскольку основное препятствие могут создавать выходящие из блока разъемы (здесь все зависит от конкретной модели БП).
Почти все провода без проблем укладываются с обеих сторон блока питания, для них здесь предусмотрены свободные места. Через отверстия кабели выводятся из отсека наружу.
BitFenix Prodigy поддерживает форм-фактор материнских плат Mini-ITX, которая закрепляется на поддоне на предусмотренное для нее место. Поддон уже оборудован необходимыми стойками, поэтому плату достаточно прикрутить посредством четырех винтов. Устанавливать плату можно с уже размещенным на ней высоким процессорным охладителем (в данном случае – высотой 160 мм).
Максимальная высота процессорного кулера, заявленная производителем, составляет 170 мм. Реально же помещается система охлаждения высотой 175 мм.
Что касается дискретных устройств, то в корпус может быть установлен графический адаптер длиной до 330 миллиметров с демонтированной напротив корзиной HDD и 180 мм – с установленной. Крепление карт расширения – посредством винтов с накатанной пластиковой головкой.
В верхнюю корзину можно установить одно 5.25-дюймовое устройство, которое фиксируется при помощи винтов. Стоит отметить, что в случае установки двухсекционного радиатора системы жидкостного охлаждения на верхнюю панель корпуса установить оптический привод не удастся.
Места для размещения устройств хранения данных в BitFenix Prodigy достаточно, а если принять во внимание небольшие габариты корпуса, можно сказать, даже много. Для HDD предусмотрены две отдельные корзины с поперечным расположением дисков. Верхняя рассчитана на три HDD, нижняя вмещает в себя два диска.
Верхняя корзина является съемной конструкцией, удерживающейся на защелках. При необходимости ее можно извлечь простым движением на себя (предварительно нажав на фиксаторы-защелки). Демонтаж корзины требуется в случае установки в систему длинной видеокарты.
Все диски крепятся посредством салазок, которые изначально оборудованы антивибрационными силиконовыми прокладками. 3.5-дюймовые HDD закрепляются без применения винтов, 2.5-дюймовые накопители прикручиваются винтами.
Собранная конструкция задвигается по направляющим в отсек до щелчка и автоматически фиксируется. Достаточно крупная перфорация корзины должна обеспечить хороший обдув HDD.
Имеется возможность демонтировать и нижнюю корзину. Это необходимо в случае, если в переднюю часть устанавливается двухсекционный радиатор СЖО.
В целом, сборка компьютера в BitFenix Prodigy затруднений не вызывает. Несмотря на небольшие размеры корпуса и достаточно плотную внутреннюю компоновку, устройства устанавливаются и подключаются быстро и просто.
Поскольку почти все провода сосредотачиваются в нижней части, внутреннее пространство ими не захламлено и должно хорошо продуваться.
Итак, с внутренним строением BitFenix Prodigy мы разобрались, теперь перейдем к следующему разделу, где разберем систему вентиляции корпуса.
Систему вентиляции BitFenix Prodigy можно охарактеризовать, как шикарная, не иначе. При небольших габаритах корпус поддерживает установку до пяти вентиляторов, причем можно установить, как 140-мм модели вертушек, так и гиганта типоразмера 230 мм. Разберем это дело подробнее.
В штатной комплектации BitFenix Prodigy оборудован двумя фирменными вентиляторами Spectre на гидродинамическом подшипнике. Оба имеют типоразмер 120 x 120 x 25 мм и номинальную скорость вращения крыльчатки ~1000 об/мин. Разъем питания – трехконтактный.
Одна из вертушек расположена на фронтальной панели в нижней части. Функционируя на вдув, вентилятор нагоняет прохладный воздух внутрь корпуса, попутно охлаждая жесткие диски в корзине (при штатном расположении фронтального вентилятора обдуву подвергаются оба накопителя в нижней корзине и нижний диск в верхней корзине). Дополнительно на лицевую панель можно установить второй 120-мм вентилятор, который будет заниматься охлаждением HDD в верхней корзине.
Помимо поддержки двух «стодвадцаток», вместо них на фронтальную панель можно установить один 140-мм, либо один 180-мм, либо 200-мм, или 230-мм вентилятор. Впечатляющий набор поддерживаемых типоразмеров вертушек.
Но это еще не все. Если демонтировать обе корзины HDD, на фронтальную панель можно установить 240-мм радиатор системы жидкостного охлаждения. Впрочем, можно поставить радиатор и без снятия корзин, но тогда он должен быть Slim, и без вентиляторов.
Второй вентилятор расположен сверху в тыловой части. Этот функционирует на выдув, откачивая нагретый воздух из корпуса наружу. Вместо штатной «стодвадцатки» сюда можно поставить 140 мм вентилятор.
Верхняя панель поддерживает установку двух 120-мм вентиляторов, либо еще одного 240-мм радиатора системы жидкостного охлаждения. В последнем случае могут возникнуть определенные сложности в зависимости от толщины радиатора СЖО. Например, может потребоваться демонтаж заднего вентилятора или придется пожертвовать оптическим приводом, поскольку при установке сверху «двухсекционника» привод вместить не удастся.
Для установки верхних вентиляторов требуется отсоединить верхнюю крышку-решетку, чтобы получить доступ к крепежным отверстиям.
Напоследок следует добавить, что BitFenix Prodigy не оборудован какими-либо встроенными средствами изменения оборотов вентиляторов.
| Название модели | BitFenix Prodigy |
| Тип конструкции | Mini Tower |
| Габариты корпуса (Ш х В х Г), мм | 250 x 404 x 359 |
| Масса корпуса (нетто), кг | 6.7 |
| Материал корпуса | Сталь, пластик |
| Цветовая вариация | Черный, белый, оранжевый, красный, синий, зеленый |
| Внешние 5.25-дюймовые отсеки, шт. | 1 |
| Внутренние 3.5-дюймовые отсеки, шт. | 5 |
| Внутренние 2.5-дюймовые отсеки, шт. | 9 |
| Слоты расширения, шт. | 2 |
| Внешние порты | 2 x USB 3.0 HD Audio (HDA / AC’97) |
| Поддержка материнских плат | Mini-ITX |
| Штатная система охлаждения | Фронтальный: 1 x 120 мм (~1000 об/мин) Тыловой: 1 x 120 мм (~1000 об/мин) |
Расширение СО |
Фронтальный: 2 x 120 мм или 1 x 140 / 180 / 200 / 230 мм Верхний: 2 x 120 мм Тыловой: 1 x 120 / 140 мм |
| Максимальная длина видеокарты, мм | 330 (180 с корзиной HDD) |
| Максимальная высота кулера CPU, мм | 175 |
| Максимальная длина блока питания | 160 |
Во время испытаний в BitFenix Prodigy собиралась следующая система:
Эффективность системы охлаждения BitFenix Prodigy сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска. Так как в испытуемой модели корпуса отсутствует встроенный реобас, тестирование проводилось в одном скоростном режиме – при номинальной скорости вращения крыльчаток штатных вентиляторов. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Поскольку Prodigy позволяет установить высокий процессорный кулер, а его размещение достаточно близко к тыловому вентилятору, в этот раз было решено провести тестирование температурного режима CPU в пассивном режиме, то есть – без наличия установленного на охладитель вентилятора. На открытом стенде ЦП тестировался при использовании 120 мм вертушки на радиаторе при скорости вращения крыльчатки ~1200 об/мин. Этот режим (OS (~1200 rpm)) будет добавлен в графики для сравнения.
Из-за специфики стендовой материнской платы, процессор Intel Core i5–2500K не разгонялся и функционировал на номинальной частоте 3300 МГц (реальные 3317 МГц). Напряжение Vcore устанавливалось в BIOS системной платы в режим «Auto» и по показаниям утилиты CPU-Z в нагрузке составляло 1.152 В.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
В связи с использованием платы ASRock Z68M-ITX/HT, которая не совсем корректно «держит» частоту процессора при сильной загрузке последнего, для прогрева CPU применялась более щадящая утилита – Prime95 x64 26.6.1 в режиме Small FFTs. Время прогона – 30 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска Western Digital Caviar Blue WD10EALX применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 минут. Температурные показатели с «винчестера» снимались с помощью программы AIDA64 v1.80.1484.
Видеокарта Zotac GeForce GTX 780 функционировала на фиксированных частотах 1019 МГц по ядру и 6010 МГц по памяти. Напряжение ядра составляло 1.162 В. Функция GPU Boost деактивировалась, предел по TDP увеличивался до 130 Вт.
Для ее прогрева использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.0 Beta 18. Скорость вращения турбины системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – ~2750 об/мин (67%). Во время испытания других компонентов обороты СО понижались до минимальных ~1150 об/мин.
Стоит учесть, что стендовая GeForce GTX 780 получила референсный дизайн и соответствующую СО. Благодаря этому значительная часть нагретого видеокартой воздуха выбрасывается за пределы системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | Prime95 x64 26.6.1 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.63.0 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 3.0.0 Beta 18 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 25°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CВ первую очередь стоит отметить эффективность охлаждения графического ускорителя эталонного дизайна. Здесь BitFenix Prodigy показал просто ошеломительные результаты: температура GPU в корпусе составила 74 градуса по Цельсию, в то время как на открытом стенде этот показатель был равен 75°C. Это первая на моей памяти «маленькая башня», показавшая подобный результат и выигравшая у открытого стенда (да и для Full Tower это большая редкость). Ранее ни одна из аналогичных моделей и близко не показывала подобного результата.
Что касается процессора, то, как можно видеть по графикам, даже в пассивном режиме охлаждения температура CPU в полном порядке и не поднимается выше 67°C. На открытом стенде показатель, конечно же, ниже, и составляет 54°C, но не стоит забывать, что в этом случае на процессорном кулере установлен вентилятор.
С охлаждением жесткого диска полный порядок, температура HDD в нагрузке не поднимается выше 39 градусов по Цельсию, а на открытом стенде она составляет все 47°C.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Задача – выяснить шумность штатной системы охлаждения корпуса и провести сравнение с открытым стендом (Open Stand на графиках). Кулер CPU функционировал в пассивном режиме, а привносящий шум жесткий диск оставался активным. Обороты СО видеокарты оставались минимальны (~1150 об/мин).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры проводились с расстояния 0.5, 1.0 и 2.0 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от системного блока со смещением влево на 45 градусов и вверх на 22 градуса.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБСогласно замерам, издаваемый компьютером шум минимален. Так, звуковое давление при среднем расстоянии в один метр от системного блока составляет всего 28 дБ. В это время шум от открытого стенда меньше, на аналогичном расстоянии шумомер зафиксировал значение 26 дБ. В любом случае, субъективно работу ПК почти не слышно.
Что касается привносимого жестким диском шума во время его активной работы (частое перемещение головок диска), то особой шумности замечено не было. Вибрация на корпус передается не сильно, даже при частом перемещении головок.
По итогам тестирования можно сказать лишь одно: BitFenix Prodigy – идеальное решение для сборки компактной производительной системы. Благодаря удачной проектировке он поддерживает высокие процессорные кулеры, длинные видеокарты и достаточное количество накопителей. Не говоря уже про систему охлаждения корпуса, которая помимо пяти вентиляторов (включая типоразмер 230 мм), позволяет установить внутрь два 240 мм радиатора СЖО. А отличная эффективность охлаждения компонентов, и тем более видеоускорителя, позволит собрать производительный геймерский ПК. Среди прочих достоинств – стильный вид модели BitFenix, шесть выпускаемых цветовых вариаций и наличие ручек для переноски. Да уж, наверное, найти корпус лучше будет очень непросто.
Из минусов, собственно, отметить и нечего. В BitFenix Prodigy все хорошо, не к чему и придраться.
Что касается его стоимости, то в московской рознице данный продукт можно приобрести по цене около 3900 рублей. Не сказать, что ценник низкий, но в этом случае он оправдан в полной мере.
Плюсы:
