Обзор и тестирование материнской платы ASRock Z87 Extreme4/TB4

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Система охлаждения
• Система питания
• Технические характеристики
• Возможности BIOS Setup
• Управление вентиляторами
• Тестовый стенд
• Проверка разгона
• Разгон по BCLK
• Разгон оперативной памяти
• Разгон процессора
• Температурный режим
• Встроенный звук
• Заключение

Вступление

Наш портал продолжает обзор ассортимента материнских плат на базе набора системной логики Intel Z87.

На фоне оппонентов ASRock Z87 Extreme4/TB4 выделяется наличием двух портов Thunderbolt и продвинутой звуковой системы с усилителем для наушников. Производитель позиционирует свою модель как доступное решение для пользователя, идущего в ногу со временем. И это верно – ее стоимость по данным price.ru на момент написания обзора составляет приблизительно 7100 рублей.

Есть у нее и «младшая сестра» – Z87 Extreme4, лишенная Thunderbolt и с ценником около 5300 рублей, что позволяет ей конкурировать с такими платами, как рассмотренные ранее ASRock Fatal1ty Z87 Killer, ASUS Z87-A / Z87-PLUS и MSI Z87-G45 Gaming.

Тем интереснее протестировать данную системную плату, ведь по обзору можно составить впечатление сразу о двух продуктах.

Упаковка и комплектация

Как обычно, обзор ASRock Z87 Extreme4/TB4 начнем с рассмотрения упаковки и комплекта поставки.

Материнская плата поставляется в картонной коробке размеров выше среднего, в оформлении преобладают светлые тона. Во главе оформления стоит логотип A-Style, что подразумевает поддержку трех технологий: Home Cloud, Purity Sound и HDMI-In. Первая отвечает за возможность удаленного доступа к компьютеру, вторая повествует о высоком качестве встроенного звука, а третья предоставляет разъем HDMI-In, позволяющий вывести изображение с внешних устройств на подключенный к материнской плате монитор.

Если с лицевой стороны упаковки представлен только логотип A-Style, то на обратной стороне многие особенности платы описаны отдельно и более подробно:

Там же приводится изображение материнской платы и перечислены ее основные технические характеристики.

При открытии коробки взгляду предстает комплект поставки платы, расположенный на отдельном картонном поддоне:

В него входит:

• Заглушка на заднюю панель;
• Руководство пользователя на нескольких языках, включая русский;
• Руководство по UEFI меню и программному обеспечению;
• Четыре кабеля SATA 6 Гбит/с;
• Жесткий SLI мост;
• Краткий буклет, посвященный описанию работы Home Cloud;
• Диск с программным обеспечением.

Комплект поставки нельзя назвать богатым, особенно на фоне ценового диапазона, в который попадает Z87 Extreme4/TB4.

На дне коробки под комплектом поставки расположена непосредственно материнская плата:

Плата плотно зафиксирована и неплохо защищена.

Дизайн и особенности платы

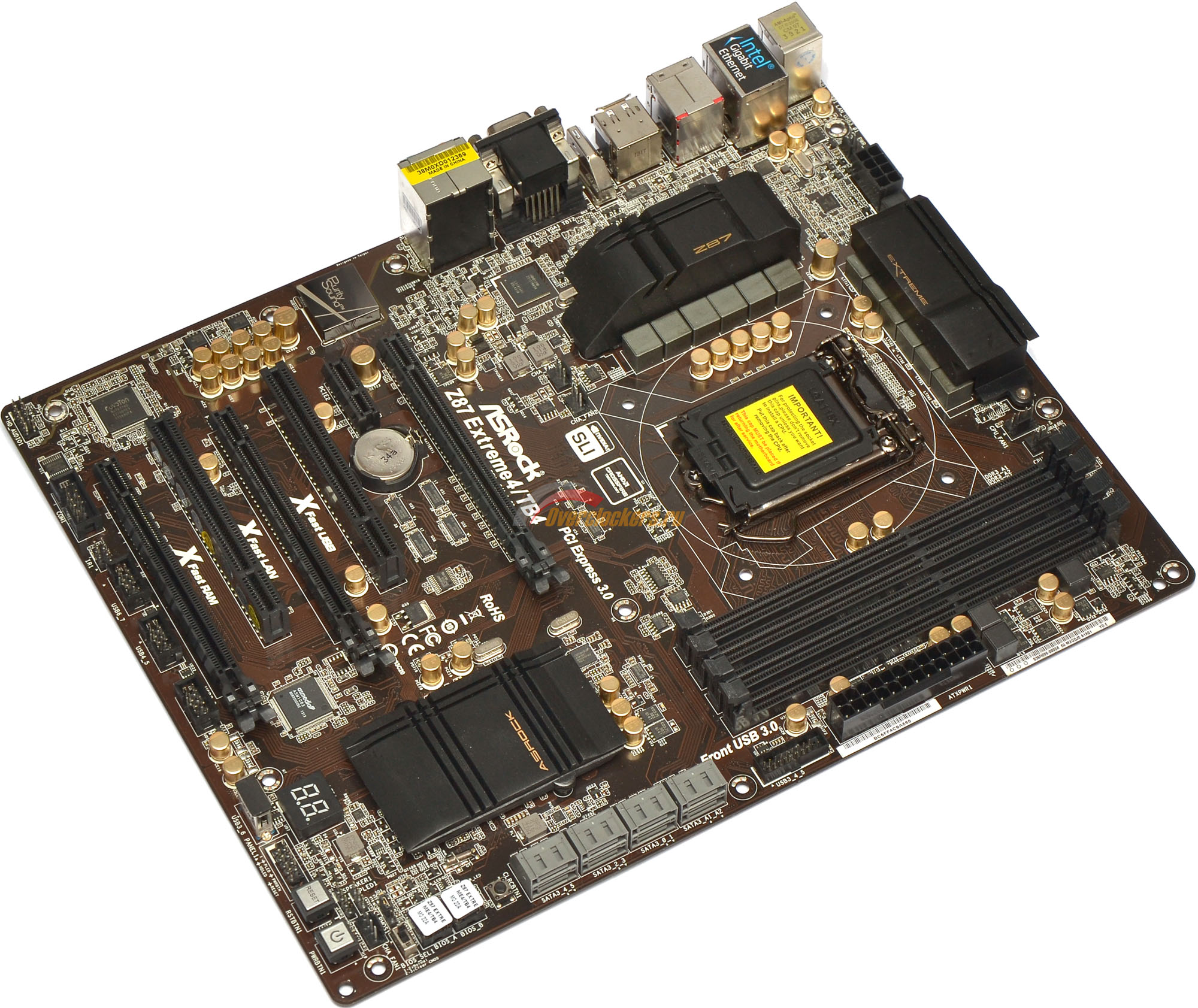

ASRock Z87 Extreme4/TB4 выполнена в размерах форм-фактора ATX – 305 x 244 мм.

При первом взгляде на плату, придраться особо не к чему: радиаторы системы охлаждения немалые по размерам, верхний графический порт и слоты оперативной памяти разнесены на достаточное расстояние, есть кнопки включения/перезагрузки системы, и индикатор POST-кодов. Первое впечатление – то, что надо.

По фотографии обратной стороны платы можно отметить использование винтового крепления для всех трех радиаторов системы охлаждения платы.

Пространство вокруг процессорного разъема сравнительно свободно:

Да, верхний радиатор расположен недалеко от процессорного разъема, но на совместимость с системами охлаждения процессора это повлиять не должно, разве что может предоставить некоторые неудобства при снятии/установке кулеров. Верхним слотом расширения у материнской платы является графический PCI-E X16, но он расположен на высоте второго слота расширения в удалении от сокета. «Примерка» Silver Arrow SB-E Extreme показала, что графический порт не перекрывается.

Под DDR3 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:

С учетом того, что верхний полноразмерный PCI-E слот расположен по высоте ниже слотов оперативной памяти, и установленная в системе видеокарта доступа к модулям памяти не перекроет – компоновка с защелками с обеих сторон выглядит оптимальной, так как способствует лучшей фиксации модулей.

Производителем заявлены режимы работы DDR3 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) / 2400 (разгон) / 2800 (разгон) / 2933 (разгон) МГц. Список частот доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200, 3465, 3730, 4000 МГц.

Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей памяти объемом 8 Гбайт.

Для активации Dual Channel режима необходимо устанавливать модули памяти через слот, то есть либо в слоты 1/3, либо в слоты 2/4. Каких-либо рекомендаций по предпочтению одной пары слотов перед другой производитель не дает.

Конфигурация слотов расширения:

Слоты сверху вниз:

• PCI-E 3.0 X16/8;
• PCI-E 2.0 X1;
• PCI;
• PCI-E 3.0 X8/4/0;
• PCI;
• PCI-E 3.0 X4/0.

На ASRock Z87 Extreme4/TB4 используется шесть слотов расширения, при максимально доступных для ATX форм-фактора семи. В данном случае производитель отказался от использования первого разъема расширения, который присутствует у обычной Z87 Extreme4 (PCI-E 2.0 X1). Видимо, здесь играет роль нехватка PCI-Express линий, идущих от набора системной логики, ведь у Extreme4/TB4 сразу четыре линии PCI-Express из восьми отданы в распоряжение контроллера Thunderbolt.

Все три полноразмерные PCI-Express слоты берут свое начало от процессорного контроллера. Так как процессор может обеспечить работу только шестнадцати линий, то на три слота их надо как-то делить. Для этого на материнской плате использовано шесть микросхем ASMedia ASM1480, четыре расположены под верхним графическим портом:

А еще две расположены над ним:

В итоге доступны конфигурации работы слотов 16+0+0, 8+8+0 и 8+4+4.

За работу двух PCI-слотов отвечает контроллер ASMedia ASM1083:

Конечно, на дворе уже 2014-й год, однако число людей, которым нужен интерфейс PCI еще велико, им данную материнскую плату стоит взять на заметку. Тем более что используется контроллер ASMedia, у которого по сравнению с контроллерами ITE меньше проблем совместимости.

Порты SATA, как и колодка для подключения корпусных портов USB 3.0, расположены вдоль правого края платы, ближе к ее середине:

Все восемь портов SATA поддерживают стандарт SATA 6 Гбит/с. Шесть из них (на фото левее) реализованы силами набора системной логики Intel Z87, два крайних правых – силами контроллера ASMedia ASM1061:

Отмечу, что один из портов, берущих начало от ASM1061, делится ресурсами с портом eSATA на I/O панели платы.

USB 3.0 колодка берет свое начало от Intel Z87, как и USB 3.0 порт в правом нижнем углу платы, а вот порты I/O панели подключены через концентратор ASMedia ASM1074:

В правом нижнем углу материнской платы нашлось место для «оверклокерского уголка»:

Помимо непонятно зачем распаянного USB 3.0 порта здесь расположились такие интересные функции, как:

• Индикатор POST-кодов;
• Кнопки включения/перезагрузки системы;
• Две микросхемы BIOS, а также переключатель, позволяющий выбрать с какого BIOS нужно произвести загрузку системы;
• Кнопка ClearCMOS, дополнительно продублированная джампером.

Да, если смотреть на ценовой сегмент Z87 Extreme4/TB4, то вся эта функциональность должна восприниматься как должное. Но следует учесть, что весь этот «джентльменский набор» есть и у простой Z87 Extreme4, которая значительно дешевле, и попадает в один ценовой сегмент с такими платами, как MSI Z87-G45 Gaming, ASUS Z87-A/Z87-PLUS или ASRock Fatal1ty Z87 Killer.

А вот чем Z87 Extreme4 от Z87 Extreme4/TB4 отличается, так это наличием Thunderbolt контроллера Intel DSL4510:

Данный контроллер распоряжается ресурсами четырех линий PCI-Express, и обеспечивает работу двух портов Thunderbolt. Отмечу, что судя по информации на сайте Intel, стоимость контроллера составляет $9.95, в то время как разница в стоимости между Z87 Extreme4 и Z87 Extreme4/TB4 составляет порядка двух тысяч рублей.

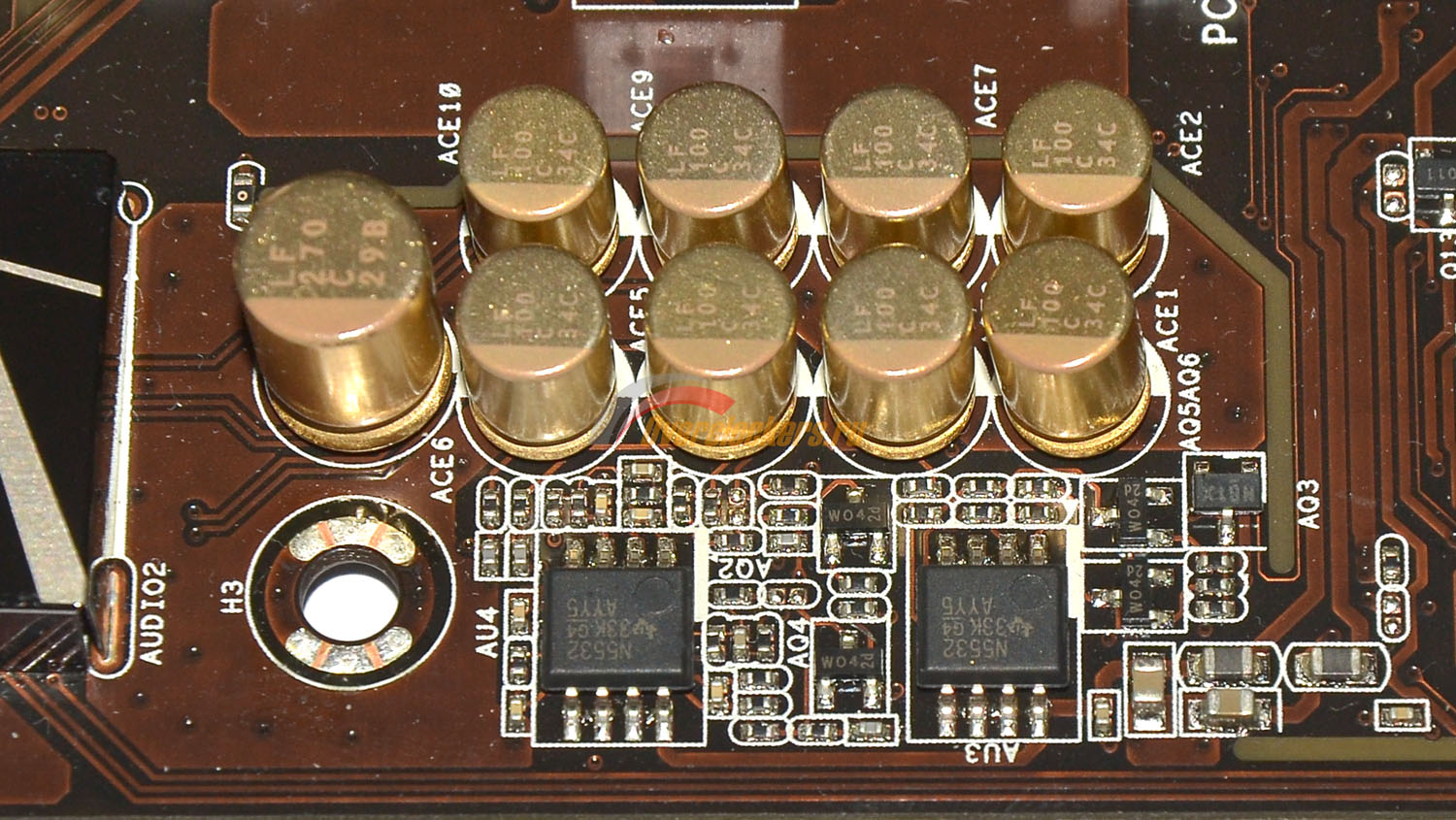

Звуковой контроллер закрыт крышкой с надписью «Purity Sound»:

На деле же, под крышкой расположен обычный контроллер Realtek ALC1150. Отдельно производителем подчеркивается наличие усилителя для наушников на базе TI NE5532:

Подчеркивается возможность работы с 600 Ом наушниками.

В качестве сетевого контроллера используется Intel I217-V:

В качестве Multi-IO используется микросхема Nuvoton NCT6776D:

На задней панели ASRock Z87 Extreme4/TB4 расположены:

• Один PS/2 для клавиатуры/мыши;
• Два USB 2.0;
• Четыре USB 3.0;
• Один eSATA;
• Один D-Sub;
• Один DisplayPort;
• Два Thunderbolt;
• Один HDMI-In;
• Один HDMI-Out;
• Один LAN;
• Оптический выход S/PDIF;
• Пять аудио входов/выходов 3.5-мм mini-jack.

Конфигурация I/O панели отличается наличием большого количества различных интерфейсов, хотя в погоне за количеством здесь было слегка забыто о качестве: при обилии видео-выходов, и прочих «плюшек» здесь нет главного – нормального количества портов USB.

Из интересных особенностей можно отметить наличие порта HDMI-In. Подробней ознакомиться с функцией можно из официального видео:

Из неприятного, можно отметить значительный изгиб текстолита в районе колодки встроенного звука:

Изначально были мысли о неравномерном затяге радиаторов преобразователя питания, но после внимательного рассмотрения платы стало понятно, что точка изгиба находится не там, а где то между Thunderbolt контроллером и I/O панелью. Причина не понятна, остается надеяться, что в корпусе системного блока плата «распрямится».

Фотография ASRock Z87 Extreme4/TB4, позволяющая оценить высоту компонентов:

Расположение элементов.

Система охлаждения

Система охлаждения состоит из трех независимых радиаторов, два отводят тепло от преобразователя питания процессора, третий ответственен за охлаждение набора системной логики Intel Z87.

Для преобразователя питания процессора используются радиаторы размера чуть больше среднего:

Несмотря на размеры радиаторов, в плане потенциальной эффективности охлаждения вопросы все же есть, ибо конструкция выглядит более приспособленной скорее для аккумулирования тепла, нежели для его рассеивания.

Для обоих радиаторов используется термопрокладка средней толщины. Что касается контакта силовых элементов преобразователя питания с термопрокладкой, то он сильно неравномерен для радиатора, расположенного слева от процессорного разъема – именно там, где неподалеку наблюдается изгиб PCB. Прижим второго радиатора гораздо более плотен.

Радиатор набора системной логики весьма крупен:

Для тепловыделения Intel Z87 такого радиатора должно хватить с запасом.

При первом взгляде, термопрокладка похожа на оную у радиаторов преобразователя питания, но если приглядеться, то становится видно, что прокладка радиаторов преобразователя питания однородна, в то время как прокладка радиатора системной логики выглядит как пропитанная чем-то ткань.

Система питания

Преобразователь питания процессора выполнен по шестифазной схеме:

Производителем преобразователь питания назван двенадцатифазным, но дросселя попарно соединены, что видно по обратной стороне платы:

Можно видеть, что на каждую «пару» приходится по одному драйверу. Да и в качестве ШИМ-контроллера используется шестифазный Intersil ISL6379. В качестве транзисторов используется по два Renesas K03J4 и K03J5 на фазу.

Преобразователь питания памяти однофазный:

В качестве контроллера используется Anpec APW8720B, в качестве транзисторов применены четыре Renesas K03J5.

Технические характеристики

Возможности BIOS Setup

UEFI меню унифицировано между различными платами ASRock, и подробно рассматривалось в обзоре ASRock Fatal1ty Z87 Killer. Здесь остановимся лишь на тех небольших отличиях, которые есть.

Во-первых, изменился задний фон во всех меню, и вместо темно-красных тонов линейки Fatal1ty на заднем фоне изображено звездное небо:

Во-вторых, среди настроек напряжений появилась возможность выбора режимов Load-Line Calibration для CPU Input Voltage:

Если на Z87 Killer было только два режима – включено и выключено, то здесь есть выбор между режимами Level1-Level5.

В остальном, меню схожи, как в плане структуры, так и в плане перечня доступных для изменения настроек. Идентичны списки доступных для изменения напряжений и таймингов, идентичны диапазоны задаваемых значений.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

Расположение разъемов для подключения вентиляторов на ASRock Z87 Extreme4/TB4:

В сумме у материнской платы шесть разъемов для подключения вентиляторов, четыре из них 3-pin, два оставшихся 4-pin. К расположению разъемов особых претензий нет: конечно, два из шести разъемов находятся в центре платы и могут быть труднодоступными в условиях собранной системы, но доступу к четырем оставшимся ничего помешать не должно.

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе UEFI H/W Monitor:

Управление разъемами CPU Fan 1 и 2 совмещено, в то время как для каждого из трех разъемов Chassis Fan доступно раздельное управление, для Power Fan управление скоростью вращения вентиляторов не предусмотрено.

Для автоматической регулировки скоростью вращения вентиляторов доступны профили Silent Mode/Standard Mode/Performance Mode/Full Speed, а также ручной режим под названием Customize, где раскрываются дополнительные настройки. В дополнительных настройках предоставляется возможность построить график температура/скорость вентилятора сразу по пяти точкам, чего у материнских плат других производителей не встретить. Целевую температуру процессора можно задать в диапазоне 30-80 градусов по Цельсию, Fan speed регулируется в диапазоне 0%-100% с шагом изменения 1%. Исключение составляет только Chassis Fan 2, где на выбор доступно только четыре режима работы с фиксированной скоростью, Level1-Level4.

Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Возможности материнской платы совпадают с оными у Fatal1ty Z87 Killer. Пользователю предоставлены неплохие возможности по управлению оборотами вентиляторов: в двух разъемах из шести средствами UEFI можно регулировать скорость вращения крыльчаток от максимальной вплоть до полной остановки, не лишней выглядит и возможность задания графика работы вентиляторов по пяти точкам.

Тестовый стенд

Тестирование ASRock Z87 Extreme4/TB4 проводилось в составе следующей конфигурации:

• Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
• Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
• Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Ватт;
• Корпус: открытый стенд.

Проверка разгона

Разгон по BCLK

В отличие от системных плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

При использовании CPU Strap 100 МГц материнская плата ASRock смогла разогнать процессор до 106.08 МГц:

При повышении CPU Strap до 125 МГц частота процессора составила 143.17 МГц:

При CPU Strap 167 МГц удалось добиться частоты процессора 180.93 МГц:

В целом, ASRock Z87 Extreme4/TB4 показала неплохие результаты разгона базовой частоты. Можно отметить и предсказуемость платы при переразгоне, прибегать к использованию кнопки ClearCMOS не пришлось ни разу.

Разгон оперативной памяти

Замер напряжения питания памяти:

Замеры производились при помощи мультиметра Mastech MY64. Материнская плата показала склонность к небольшому завышению напряжения питания памяти, но подобным уровнем завышения можно пренебречь, 0.3-0.4% можно списать и на погрешность замеров.

Для проверки разгона оперативной памяти помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung дополнительно используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

При разгоне комплекта G.Skill материнская плата показала результат 2630 МГц:

Хороший результат, потенциал модулей памяти можно назвать реализованным. Хотя, если бы ASRock Z87 Extreme4/TB4 позволяла бы выставлять напряжение питания памяти свыше 1.8 В, то вероятно можно было бы достичь и частоты в районе 2640 МГц.

При разгоне комплекта Corsair материнская плата показала результат 2802 МГц:

Как и в случае с разгоном комплекта G.Skill, результат можно признать хорошим. Отмечу, что в отличие от ASRock Fatal1ty Z87 Killer, не возникло никаких проблем с установкой множителя частоты работы памяти х28. То ли материнская плата лучше, то ли сыграла роль более свежая версия BIOS, поскольку плата тестировалась позднее.

Разгон процессора

Для начала проверим работу Load-Line Calibration для CPU Input Voltage:

Замеры производились при помощи мультиметра Mastech MY64. По умолчанию материнская плата задействует режим Level5, который приводит к значительному снижению напряжения под нагрузкой, оптимальными же для использования выглядят режимы Level2 и Level3, при которых разница между напряжением питания в простое и под нагрузкой минимальна. Для дальнейших экспериментов с разгоном процессора использовался режим Level3.

Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.

В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона ЦП использовался множитель CPU Cache x45.

Результат разгона, достигнутый с ASRock Z87 Extreme4/TB4, составил 4808 МГц:

При дальнейшем разгоне процессора отмечалось снижение результатов производительности, а начиная с частоты 4820 МГц, система зависала под нагрузкой с BSOD 101.

Отмечу, что в отличие от Fatal1ty Z87 Killer, материнская плата не занималась самодеятельностью в плане установки напряжений. На сей раз каких-либо завышений VCore относительно плат других производителей обнаружено не было.

Используемые напряжения процессора:

• CPU Input Voltage: 2.26 В;
• CPU Core Voltage: 1.445 В;
• CPU Cache Voltage: 1.35 В.

Температурный режим

Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~19-20 градусов по Цельсию.

Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату. В качестве теста для прогрева использовался Prime 95 Small FFTs.

Проблем с температурным режимом при стресс-тесте не возникло, температуры стабилизировались спустя примерно 15 минут после начала теста. Из неприятного можно отметить разницу между температурами радиаторов преобразователя питания процессора, здесь сказывается плохой контакт силовых элементов с радиатором, расположенным слева от процессорного разъема. Но поскольку система остается стабильной и не сваливается в троттлинг, запас прочности видимо еще есть и при таком раскладе.

Встроенный звук

Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.

Используемый на материнской плате кодек – Realtek ALC1150.

Результаты тестов примерно такие же, как и на большинстве других плат с кодеком ALC1150.

Заключение

Для материнской платы стоимостью 7100 рублей ASRock Z87 Extreme4/TB4 оставляет хорошее впечатление. Среди ее достоинств – конфигурация слотов расширения с редкими на данный момент портами PCI, кнопки включения/перезагрузки системы, индикатор POST-кодов и две микросхемы BIOS. Она показала неплохие результаты разгона процессора и памяти, да и температурный стресс-тест смогла пройти без обдува радиаторов. Присутствует весь «джентльменский» набор для оверклокерской платы.

Можно вспомнить и ее «младшую сестру» – Z87 Extreme4 с такой же функциональностью, которая отличается лишь отсутствием пары портов Thunderbolt, и с ценником на две тысячи рублей дешевле. Последнее оставляет ее вне конкуренции в своем ценовом диапазоне.

К недостаткам платы отнесем непонятную причину изгиба платы в районе звуковой колодки I/O панели, а также наличие на I/O панели всего шести портов USB. А для полного счастья кому-то может не хватить поддержки интерфейсов Wi-Fi/Bluetooth.

Плюсы:

• Конфигурация слотов расширения с двумя портами PCI;
• Наличие двух микросхем BIOS и переключателя между ними;
• Наличие кнопок включения/перезагрузки системы и индикатора POST-кодов;
• Хорошие результаты разгона процессора и памяти;
• Эффективная система охлаждения;
• Широкие возможности управления вентиляторами;
• Встроенный звук с усилителем для наушников;
• Два порта Thunderbolt.

Минусы:

• Всего шесть портов USB на I/O панели;
• Сильный изгиб платы вокруг колодки встроенного звука (возможно, особенность данного экземпляра).

Страница материнской платы ASRock Z87 Extreme4/TB4 на официальном сайте производителя:

• Русскоязычное зеркало;
• Глобальное зеркало.

Выражаем благодарность:

• Компании ASRock за предоставленную на тестирование материнскую плату ASRock Z87 Extreme4/TB4.
