Вступление

Пользователи нашего сайта продолжают интересоваться типоразмером вентиляторов 140 мм, ведь именно он используется в большинстве эффективных систем охлаждения. К тому же, в корпусах системных блоков такие устройства также составляют приличную долю от установленных производителем вертушек.

Поскольку методика тестирования довольно сложна для беглого просмотра, рекомендуем ознакомиться с ней подробнее в одном из первых материалов по теме. Кратко напомним, что все вентиляторы тестируются при различных скоростях работы и в их полном диапазоне, при этом замеряется уровень шума и расход. Воздушный поток также дополнительно проверяется при установке на популярные кулеры различных конструкций (Archon и AXP-140) для того, чтобы получить представление о работе устройств с реальной нагрузкой.

Таким образом, итогом тестирования станут не только «сухие результаты», но и вполне применимые на практике, которая иной раз показывает, что модели совершенно по-разному реагируют на нагрузки, а следовательно, более всего пригодны для конкретных целей (например, тихая работа в корпусе системного блока, или, наоборот, эффективный вентилятор для работы в паре с кулером).

Участниками данного обзора стали следующие модели: AeroCool Air Force 140 Black Editon, AeroCool Dark Force 140 Black Fan, BitFenix Spectre Pro 140 и NoiseBlocker NB-BlackSilentPRO PK3, предоставленные для тестирования нашим партнером – компанией Регард.

AeroCool Air Force 140 Black Edition

Первой по порядку рассмотрения стала модель AeroCool Air Force 140 Black Edition. Это устройство рассчитано на создание большого воздушного потока и обладает некоторыми особенностями.

Во-первых, в комплекте поставки присутствует специальная решетка, которая помогает дополнительно закрутить и направить потоки воздуха. Во-вторых, на лопастях находятся специальные ребра, снижающие турбулентность.

По крайней мере, так считает производитель, ну а мы можем сказать, что в составе вентилятора используется гидродинамический подшипник, что позволяет говорить о длительной наработке на отказ (100 000 часов). Также можно отметить, что серия Air Force оснащается подсветкой различных цветов, но в данном случае тестируется обычная модель без светодиодов.

Полная спецификация вентилятора:

Вентилятор AeroCool поставляется в красочной картонной упаковке с небольшим окном. С этой же лицевой стороны можно встретить таблицу технических характеристик, а на обратной находится краткое описание.

Комплект поставки состоит из дополнительной решетки, набора винтов для крепления и переходника питания с 3-pin на 4-pin Molex. Надо сказать, что аксессуары сделаны очень просто, качество пластика у рамки слабое, что немного удешевляет общий внешний вид вентилятора, а внутри переходника все разъемы болтаются, но это привычные проблемы для недорогих решений.

Кабель оборудован трехштырьковым разъемом и обернут в изоляционный материал, что сделало его жестким, длина немаленькая – 450 мм.

Изначально вентилятор работает на 1000 оборотов при 12 В. После нескольких попыток удалось найти минимальное стабильное число об/мин, составляющее 500 единиц при 5 В.

Результаты тестирования AeroCool Air Force 140 Black Edition

Переходим к тестам данной модели.

Несмотря на 1000 об/мин, Air Force оказался достаточно тихим, не дойдя и до 40 дБ, а на средних и малых оборотах он может демонстрировать действительно бесшумную работу, с уровнем звукового давления менее 30 дБ.

Вентилятор выдает хорошие показатели воздушного потока без сопротивления, но если его надеть на радиаторы, эффективность значительно падает.

По графику, построенному от уровня шума, можно видеть, что использовать его вкупе с радиаторами желательно на полной мощности, тогда как если вам важно создать хороший продув корпуса, можно ограничиваться более скромными значениями звукового давления.

У сказанного выше есть прямое отношение к показателям температур. Скорее всего, устройство выступит не столь плохо на отрезке в 30 дБ, но будет значительно проигрывать чистокровному представителю охлаждения радиаторов.

AeroCool Dark Force 140 Black Fan

Еще одним представителем компании AeroCool стала модель Dark Force 140 Black Fan.

В отличие от Air Force, эта серия выглядит несколько проще. Никаких дополнительных элементов на лопастях, да и самих лопастей меньше.

Наконец, подшипник выполнен как обычная втулка, что отразилось на заявленном сроке службы устройства (всего 20 000 часов). Словом, эта модель создана для рядового использования без изысков.

Полная спецификация вентилятора:

Стиль оформления упаковки похожий, но теперь тут отсутствует окно, а характеристики вынесены на тыльную сторону.

Комплект поставки представлен только антивибрационными шпильками.

Кабель трехконтактный и тонкий, его длина составляет 350 мм, а на его конце разработчик установил заодно и четырехштырьковый разъем питания Molex.

Вентилятор Dark Force рассчитан на работу при 1200 оборотов, собственно, он стартует именно с этим значением. Снижение питания позволило для начала опуститься до 900 об/мин, а в итоге оказалось, что «темный рыцарь» может работать на 700 об/мин при питании 5.6 В, хотя это не самый лучший результат, даже если исходить из показателей его коллеги.

Результаты тестирования AeroCool Dark Force 140 Black Fan

Интересно, что эта модель не обладает никакими фишками, но, тем не менее, оказывается явно тише своего оппонента на равных оборотах. Например, при 1000 об/мин Dark Force демонстрирует 35 дБ, против 38 дБ на Air Force.

Но что с Dark Force происходит дальше? Он начинает сильно проигрывать в эффективности, причем разница может достигать 5-10 CFM при равном уровне оборотов.

Следующий график показывает, что для достижения хорошего охлаждения радиаторов придется запустить его на максимальных оборотах и получить худшие показатели шума.

Немного слабее Dark Force оказывается и по результатам тестирования температур, а разрыв составляет около 2-3 градусов Цельсия, если учитывать равный уровень шума.

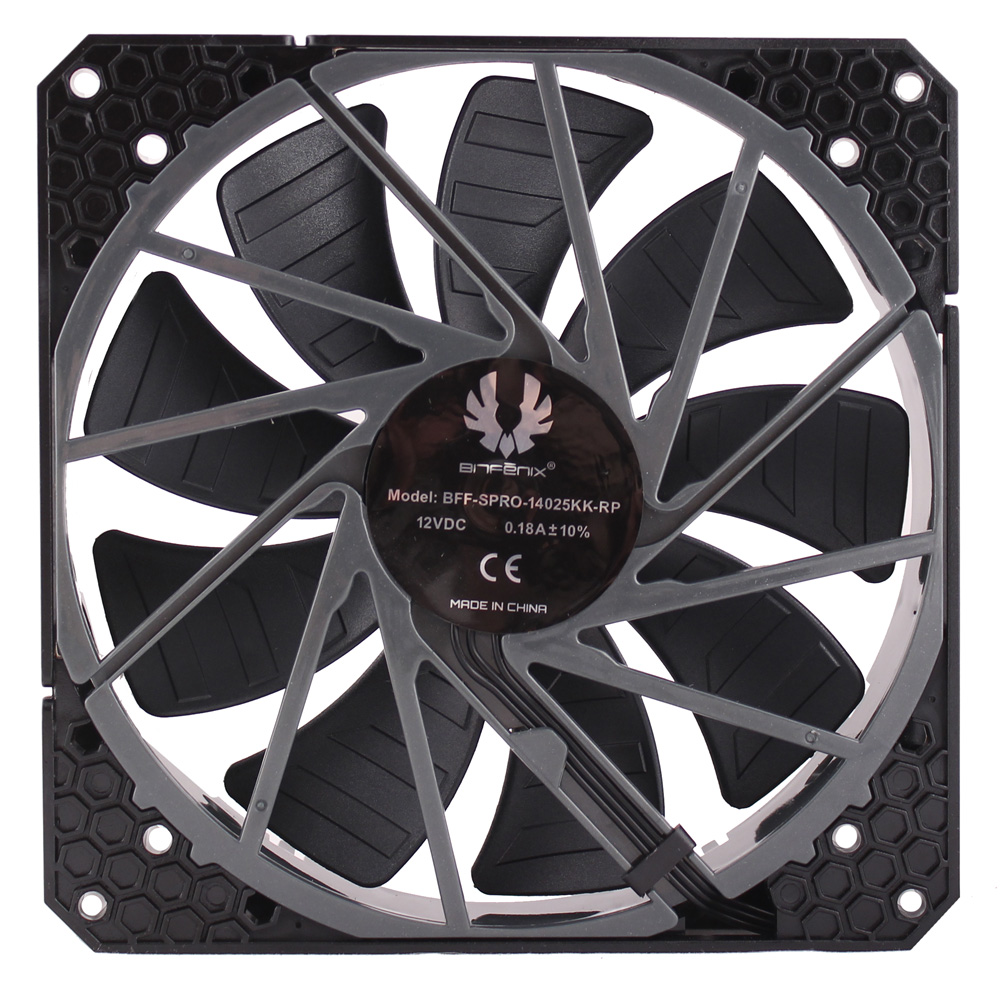

BitFenix Spectre Pro 140

Компания BitFenix, известная своими корпусами системных блоков, также выпускает несколько моделей вентиляторов и время от времени они попадают в нашу лабораторию. На этот раз для теста был взят Spectre Pro 140 мм.

В серии Spectre Pro все продукты созданы таким образом, чтобы предлагать максимальную эффективность при минимальном уровне шума.

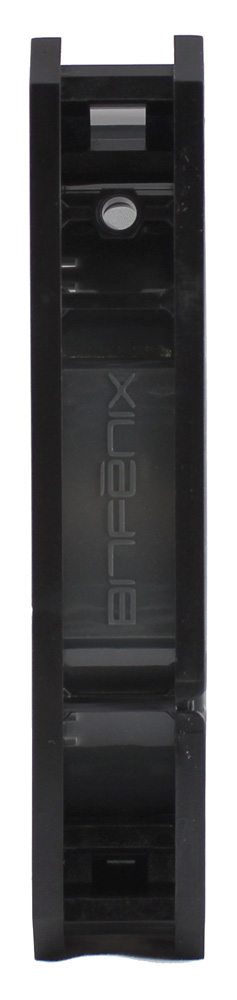

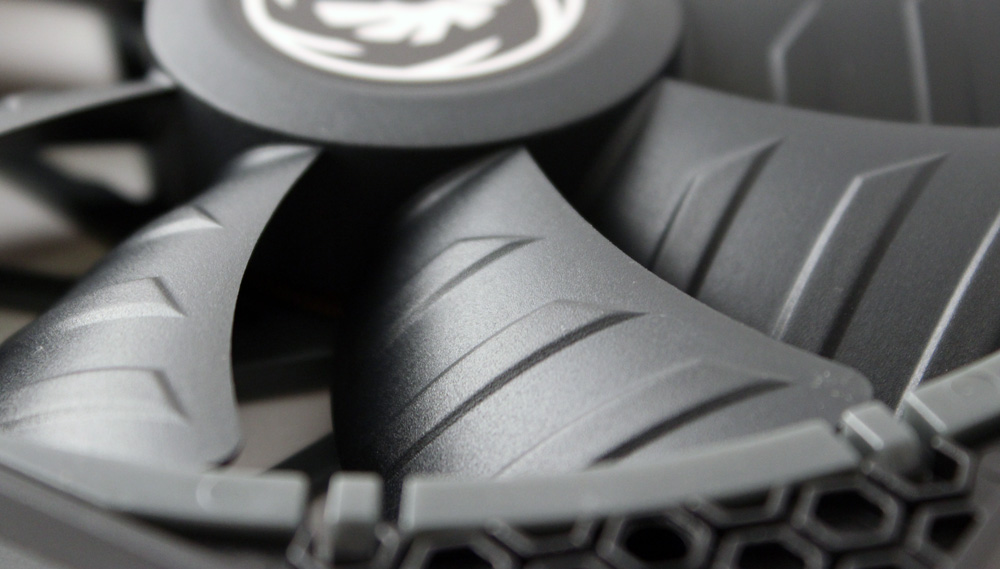

Для этого разработчик сделал дополнительные ребра на лопастях, способствующие более точному направлению воздушного потока, а также двойную рамку, которая отчасти должна гасить вибрацию.

Модель также оснащается долговечным гидродинамическим подшипником, однако точные данные времени наработки на отказ разработчик не предоставил.

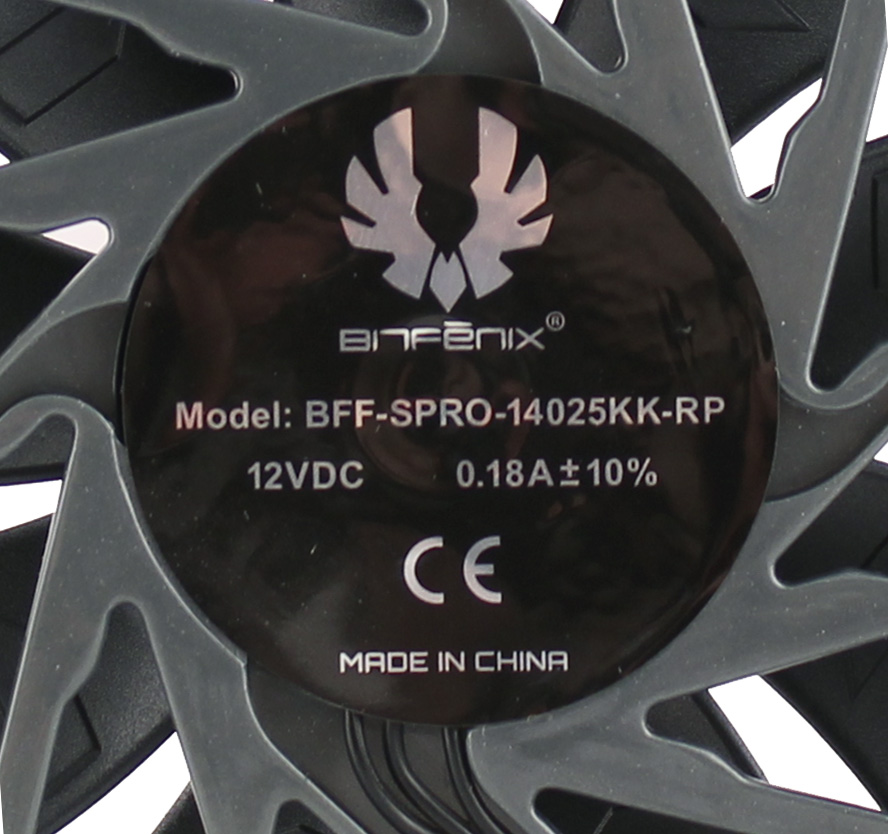

Полная спецификация вентилятора:

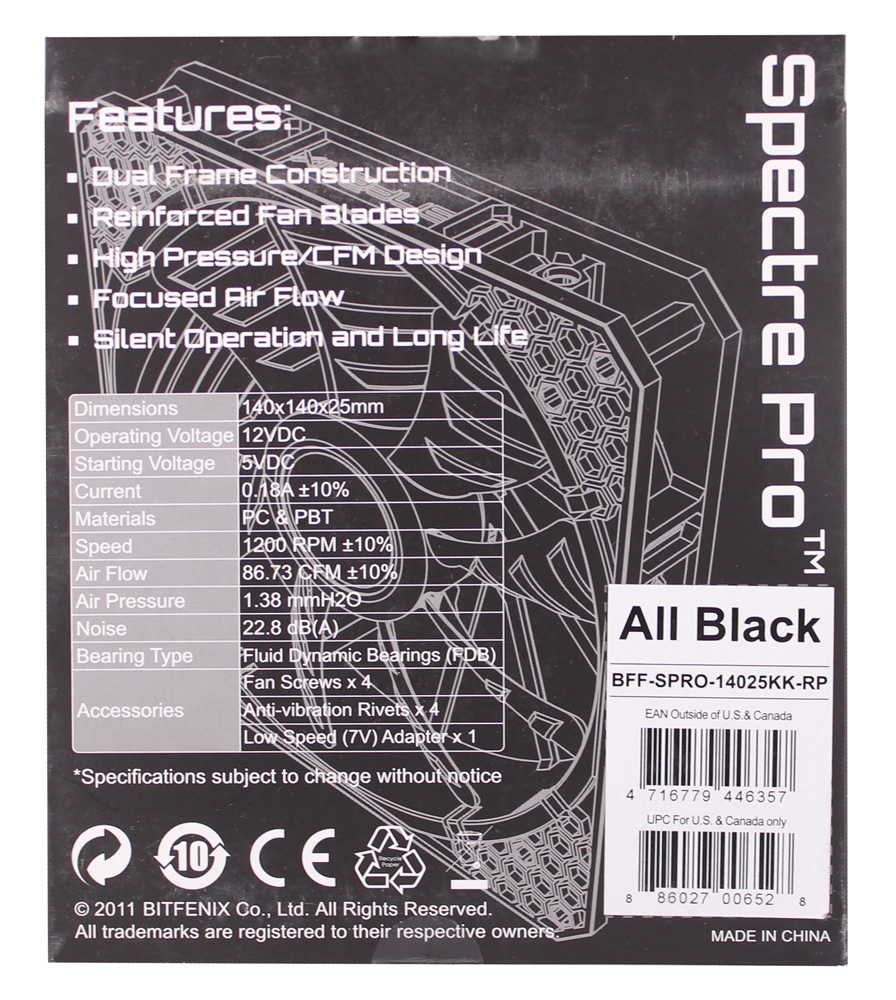

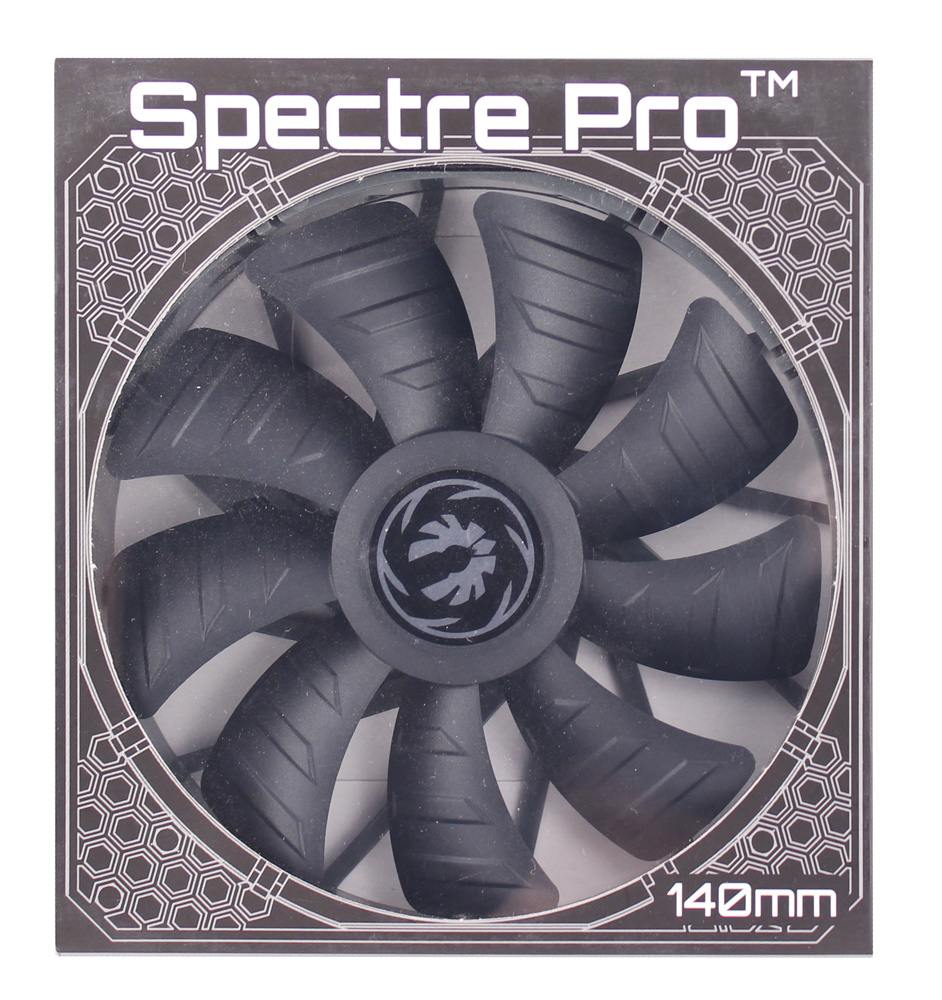

Картонная коробка устройства отличилась крупным пластиковым окном, через которое практически полностью просматривается Spectre Pro. С обратной стороны можно найти таблицу характеристик.

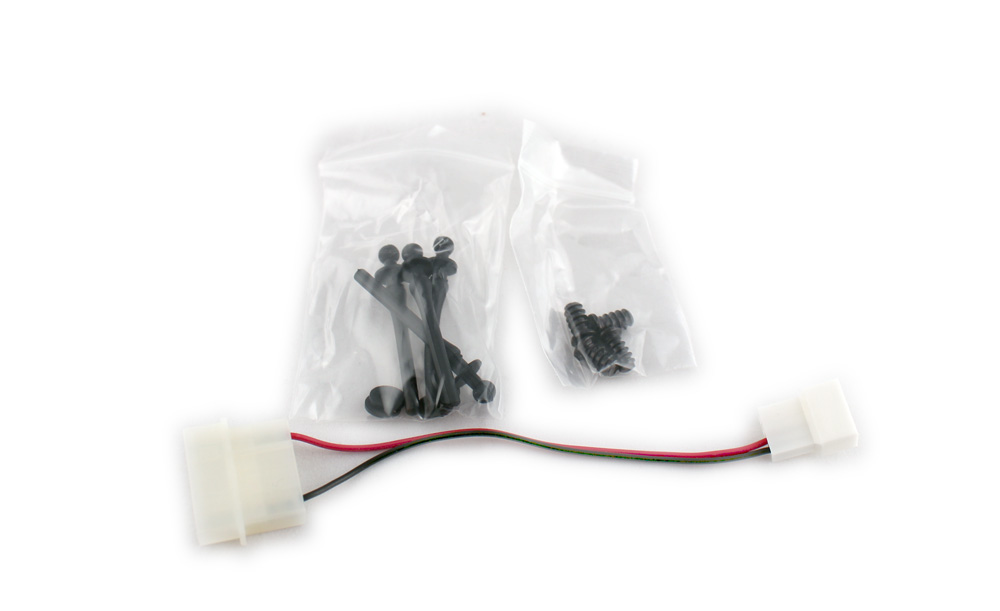

Комплект поставки представлен крепежными винтами, набором антивибрационных шпилек и переходником для снижения питания до 7 В.

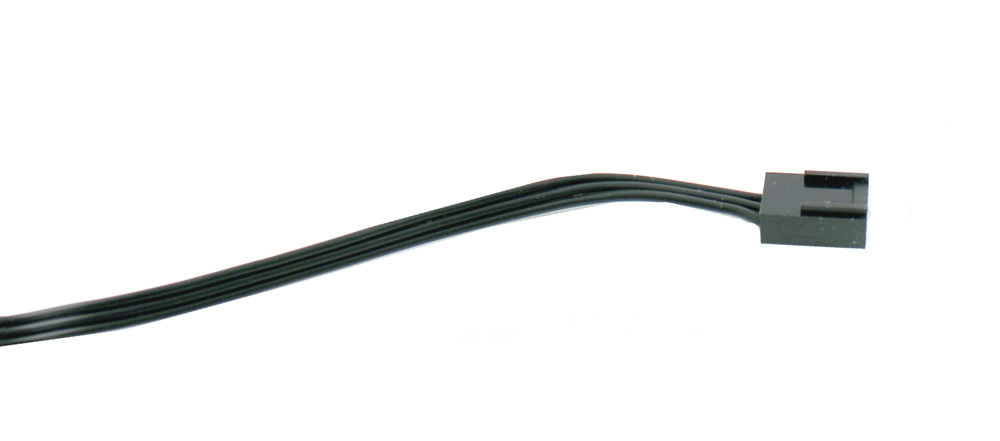

Кабель устройства полуметровый, но при этом тонок и не содержит изоляции, на его конце находится трехштырьковый разъем.

После запуска на 12 В, Spectre Pro работает при 1200 об/мин. Если использовать комплектный переходник на 7 В, можно получить в районе 800-900 оборотов. Вентилятор прекрасно справляется с работой на пониженном питании, в итоге он мог работать при 3.2 В на 400 об/мин.

Результаты тестирования BitFenix Spectre Pro 140

По своим шумовым характеристикам Spectre Pro действительно оказался лучшим, на своих 1200 оборотах он работает на уровне Air Force, крыльчатка которого вращается на 1000 оборотах. А при 400 об/мин уровень шума достигает всего 24 дБ.

Эффективность устройства тоже оказывается пока что лучшей, хотя разница незначительна.

График «от шума» подтверждает полученные ранее данные – довольно тихо и эффективно.

Несложно догадаться, что температурные показатели тоже оказались на уровне и конкурентам придется уже не так сладко.

NoiseBlocker NB-BlackSilentPRO PK3

Компания NoiseBlocker предлагает интересные и качественные продукты, поэтому не в первый раз ее вентиляторы оказываются у нас на тестировании.

В этот раз речь пойдет о модели с длинным наименованием NB-BlackSilentPRO PK3.

Модель PK3 использует самые высокие обороты в линейке – 1700 об/мин. В остальном это неброский, но эффективный вентилятор с неплохим набором поставки и шикарной временной наработкой на отказ в 120 000 часов, которой устройство обязано гидродинамическому подшипнику NanoSLI.

Полная спецификация вентилятора:

На картонной упаковке нанесено изображение испытуемого и комплектации, с обратной стороны, как и всегда, можно ознакомиться с характеристиками.

В комплект входит антивибрационная рамка, антивибрационные шпильки, набор винтов, фирменная наклейка и два набора кабелей.

Встроенного кабеля нет, как такового, если не считать за него тот 5 мм отрезок. Вместо этого используется система кабель-менеджмента. К трехштырьковому разъему вентилятора вы можете подключить один из проводов, который будет наиболее удобен. Оба они обернуты в оплетку и качественно выполнены, отличаются лишь размерами (200 мм и 500 мм соответственно).

Хотя изначальные обороты вентилятора высоки, их можно попробовать снизить, но, к сожалению, сильно понизить их не вышло. Минимальным значением стало 1000 об/мин при 6.2 В, что на самом деле не слишком удачно.

Результаты тестирования NoiseBlocker NB-BlackSilentPRO PK3

Исходя из оборотов, NoiseBlocker оказался достаточно шумным. Хотя при 1000 об/мин он тише Air Force, такое значение является минимальным порогом, в итоге вентилятор даже выпадет из наших чартов «30 дБ», поскольку демонстрирует звуковое давление не менее 35 дБ.

Эффективность воздушного потока оказалась на высоте, но цена этого – повышенный уровень шума во время работы, что особенно хорошо видно на следующем графике.

При 35 дБ испытуемый выглядит, конечно, неплохо, но его раскрытие происходит при гораздо более высоких оборотах.

То же самое можно сказать про температуры. Неизвестно, чтобы было, если бы вентилятор смог работать при куда меньших оборотах, но если сравнивать его при минимальных значениях в 1000 об/мин, он мог бы составить приличную конкуренцию для оппонентов.

Сводные данные

Сведем все характеристики моделей в единую таблицу:

Помимо основных участников тестов, на графики были добавлены результаты пары моделей из предыдущих тестов:

• Thermalright TR-140 – отличная вертушка с широким диапазоном рабочих оборотов, что позволяет ей выступать одновременно эффективной и, в ряде случаев, малошумной моделью;
• Noctua NF-P14 – модель с высоким показателем статического давления, создает мощный воздушный поток и готова к работе вкупе с «плотными» радиаторами.

Начинаем с уровня шума.

Лучшее соотношение шума к оборотам у BitFenix Spectre Pro, но вентиляторы AeroCool местами пересекаются с ним.

Без уровня шума практически нет разницы, как показали себя вентиляторы при своих оборотах, и все-таки, судя по графику, Spectre Pro и Air Force демонстрируют лучшие показатели.

График, построенный от уровня шума, покажет нам, как выглядят вентиляторы в деле. Среди новичков лучшим вновь оказался Spectre Pro, он приближается к Thermalright Ty-140, немного проигрывая ему.

Отдельно стоит отметить вентилятор NoiseBlocker, который самый громкий, но и работает на повышенных оборотах. В некотором роде «неудачником» можно назвать AeroCool Dark Force, показавший худший результат.

Сравним модели при равном уровне шума в 30 дБ.

Никаких сюрпризов при сравнении вентиляторов на отрезке в 30 дБ нет. Spectre Pro демонстрирует около 38 CFM, но и оппоненты расположились неподалеку, с результатами в 34 и 33 CFM.

Далее сравним работу вентиляторов с учетом их влияния на температуру. И первым делом начнем с Intel Core i7-2600K @ 4.8 ГГц (1.40 В) под Thermalright Archon.

Судя по температурам, всем участникам далеко до моделей Thermalright и Noctua, поскольку первые оказываются и шумнее, и менее эффективны.

И отдельно график для 30 дБ.

При 30 дБ между тремя участниками лучшим вновь оказывается BitFenix Spectre Pro.

Сменим радиатор на AXP-140.

При замене радиатора общий расклад не поменялся, хотя теперь добавленные участники выглядят чуть лучше на фоне старых конкурентов.

То же можно сказать и про отрезок 30 дБ, где лучший результат у Spectre Pro и Air Force – 86 градусов Цельсия.

Заключение

На тесте было несколько интересных вентиляторов, но какие-то оказались явно предпочтительнее других.

Модель NoiseBlocker работает на более высоких оборотах, чем оппоненты, а невозможность работать на значениях менее 1000 об/мин вычеркнула ее из «гонки» за первенство в этой малошумной среде. В целом, устройство все равно показывает высокую эффективность, и для 1700 об/мин достаточно тихо работает. Не стоит забывать о качественном изготовлении и шести годах гарантии.

Вентиляторы AeroCool Air Force и Dark Force показали себя немного по-разному. Очевидно, что более эффективной и менее шумной моделью является именно Air Force, тогда как Dark Force лучше использовать для продува корпуса системного блока.

Наконец, BitFenix Spectre Pro оказался явным лидером и по всем тестам обошел своих конкурентов. Несмотря на то, что его результаты немного не достают до легендарной TY-140, все равно он остается хорошим выбором, особенно если рассматривать Spectre Pro в составе других вертушек, присутствующих в данном материале.
