Потенциальным покупателям компактных mITX систем можно будет только позавидовать. Скоро у них появится возможность установить в свои системные блоки новые процессоры AMD Kaveri, а пока нужно заранее запастись материнской платой. Стоит отметить, что и сами производители начинают расширять этот сегмент, демонстрируя свои возможности вписать в маленький конструктив максимальную функциональность. Возможно, уже настало время, когда системы должны стать компактными не в ущерб производительности.
У кого же на настоящий момент самая мощная интегрированная графика? Конечно, у компании AMD. С выходом нового поколения ЦП для платформы AMD FM2+ она должна только улучшиться и перейти на архитектуру GCN. Должна возрасти и вычислительная мощь процессорных ядер Steamroller. Это значит, что прибавка будет по всем фронтам. Кроме того, представители Kaveri получат поддержку интерфейса PCI-e третьего поколения, поскольку контроллер шины PCI-e интегрируется непосредственно в процессор.
Как следствие, функционал системных плат останется на прежнем уровне, ведь существующие чипсеты и так уже давно поддерживают самые современные интерфейсы, такие как USB 3.0 и SATA 6 Гбит/с. По количеству поддерживаемых портов этих современных стандартов компания AMD давно вырвалась в лидеры. Для компактной системы mITX это не очень актуально, гораздо важнее производительность, тепловыделение и широкие функциональные возможности.
Само собой, пользователям не хотелось бы переплачивать. В этом вопросе компания AMD тоже предлагает более демократичные условия. Да и сама платформа FM2/FM2+ больше подходит не для высокопроизводительных рабочих станций, а для HTPC и компактных систем. Это одна из причин, почему производители материнских плат отдают предпочтение стандартам mATX и mITX.
Благодаря нашему постоянному партнеру – компании Регард, в данном материале будет рассмотрена преемница интересной модели Gigabyte GA-F2A85XN-WiFi, которая называется GA-F2A88XN-WIFI. Среди ее отличий – обновленный набор логики и процессорный разъем FM2+.
Несмотря на скромные габариты материнских плат форм-фактора mITX, такие модели на поверку очень редко бывают бюджетными. Из этого следует, что упаковка должна соответствовать содержанию. В данном случае она очень необычная.
Разумеется, по своим габаритам она превосходит саму материнскую плату. Во-первых, нужно обеспечить ее защиту от механических воздействий, а во-вторых, необходимо где-то разместить комплект поставки.
Оформление коробки выполнено в привычном для компании стиле.
Пользователя встречает логотип производителя, наименование модели, информация о том, что на плате установлен радиомодуль с перечислением его характеристик, а также крупный значок Ultra Durable 4 Plus.
На обратной стороне в центре приводится фотография материнской платы, от которой в разные стороны расходятся сноски с описанием ключевых особенностей устройства. Местами приведены графики, наглядно демонстрирующие преимущества фирменных технологий.
Ниже есть фотография разъемов задней панели. К каждому из них выведена сноска с подписью того или иного интерфейса. В левом нижнем углу есть вставка со спецификацией к данной материнской плате.
После открытия коробки сверху можно обнаружить само устройство, которое находится в антистатическом пакете и лежит на картонном лотке.
Под ним образовывается отсек, где разместился комплект поставки, в том числе и информационные носители.
Среди аксессуаров, входящих в комплект поставки, можно обнаружить следующее.
Несмотря на то, что плату нельзя назвать очень дешевой, комплект поставки не радует своим изобилием. Например, можно было положить еще парочку кабелей SATA и наклейку на корпус. Также не совсем понятно наличие сразу двух дисков, поскольку сомнительно, что все драйвера и программное обеспечение не смогли разместиться на одном DVD.
Стандарт mini-ITX подразумевает, что габариты модели составляют 17 х 17 см.
На других платформах AMD тоже выходили подобные компактные устройства, но массово они начали появляться лишь на FM2. Отчасти этому способствует умеренное тепловыделение современных процессоров компании и высокая степень интеграции. Так, например, большинство контроллеров уже давно переехали в один кристалл с процессорными ядрами и там же размещена графическая подсистема.
Поэтому на материнской плате распаян лишь южный мост, в котором остается поддержка интерфейсов SATA и USB 2.0/3.0. Однако самую большую площадь занимает процессорный разъем и место для крепления системы охлаждения. На мой взгляд, компании AMD уже всерьез стоит задуматься о том, чтобы как-то уменьшить габариты крепления кулера.
Питание на плату подается через основной 24-х и дополнительный 4-х контактные разъемы. Для компактной mITX модели это вполне обычно.
Для поддержки оперативной памяти типа DDR3 предусмотрено два слота черного цвета. Выделять здесь каждый канал незачем, поскольку их число соответствует количеству разъемов.
Некоторые производители практикуют распайку более компактных слотов под двухсотконтактные модули SODIMM, которые обычно используются в ноутбуках. В настоящее время это выглядит очень разумным, ведь такой тип памяти очень распространен и она иногда стоит дешевле обычных планок DDR3. В продаже даже встречаются специальные комплекты с разгоном и сниженным напряжением. К тому же при умелой компоновке можно постараться распаять сразу четыре слота под память SODIMM. Однако не все разделяют мои доводы и именно для таких людей предназначена плата Gigabyte GA-F2A88XN-WiFi.
Производителем заявлена поддержка режимов работы DDR3 800 / 1066 / 1333 / 1600 / 1866 / ( 2133 (разгон)) МГц со штатным напряжением 1.5 В, доступным для повышения. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт. Поддерживаются технологии eXtreme Memory Profile и AMD Memory Profile.

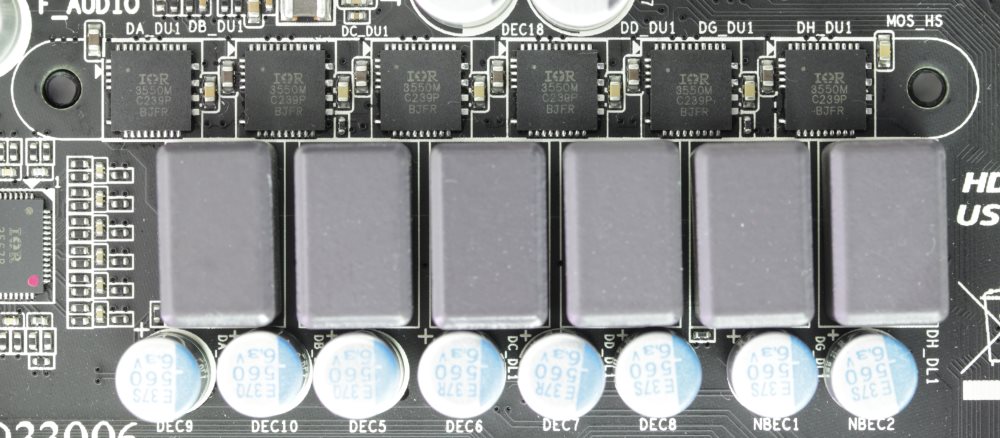

Питание процессора и интегрированного видеоядра выполнено по шестифазной схеме.
Даже сложно представить более лучшее питание для такого компактного устройства. Безусловно, упор здесь сделан не на возможности разгона, а на стабильность работы. Стоит отметить, что подсистема питания здесь цифровая и основана на компонентах фирмы International Rectifier. Неподалеку распаян ШИМ-контроллер International Rectifier IR3567B.
На каждую фазу приходится по одной транзисторной сборке International Rectifier IR3550M типа PowIRstage с интегрированным диодом Шоттки.

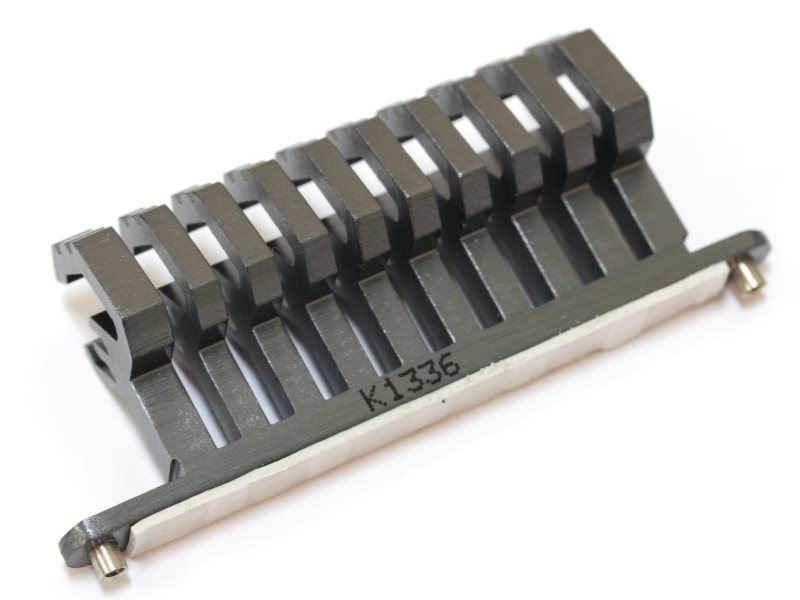

Все конденсаторы твердотельные, катушки индуктивности в ферритовых корпусах. Транзисторные сборки накрыты небольшим радиатором.
Он изготовлен из алюминиевого сплава и окрашен в темно-серый цвет. Крепится радиатор при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется светлая терморезинка толщиной около 1 мм. Поскольку крепление получается не жесткое, то радиатор немного неустойчив.

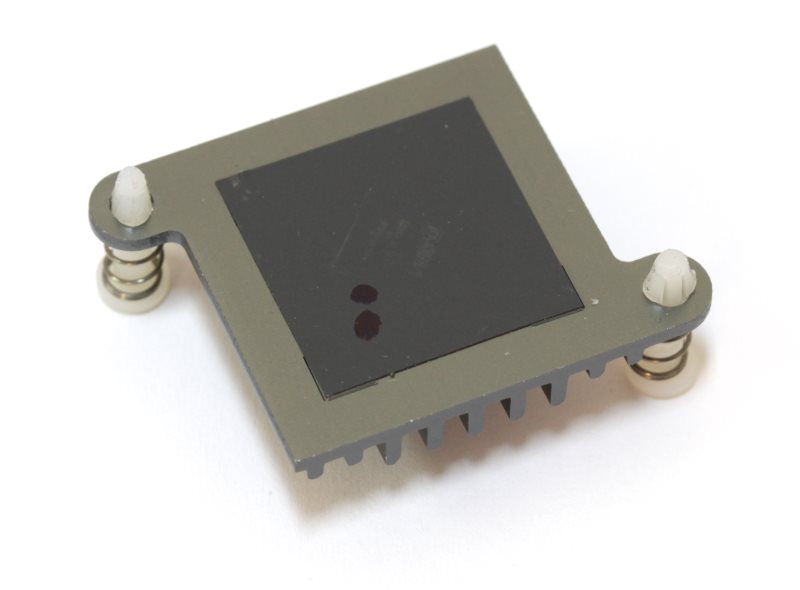

Еще один отводит тепло от чипсета.
Его габариты очень скромные, а ребра скорее напоминают бугорки. Возможно, такой конструкции вполне достаточно для того, чтобы помочь отвести тепло от набора логики. Он также изготовлен из алюминиевого сплава, но крепится двумя пластиковыми клипсами. В качестве термоинтерфейса используется тонкая черная термопленка, которая не оставляет никаких следов на кристалле.

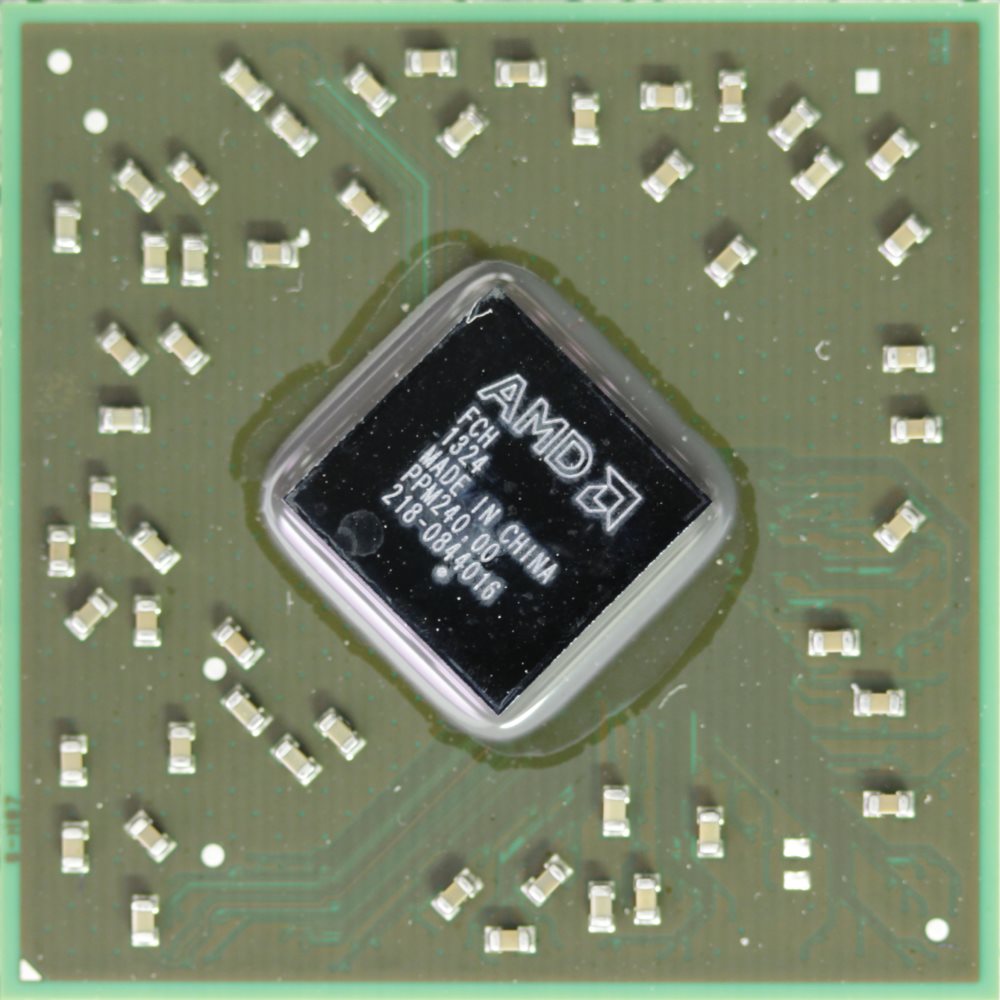

Под радиатором находится чипсет AMD FCH A88X, известный под именем Bolton (D4).
Пожалуй, стоит еще раз напомнить о том, что он является последователем AMD FCH A85X. Индекс изменился лишь потому, что обновился процессорный разъем, который подразумевает установку ЦП нового поколения. Поэтому, если вы уже ознакомились с обзором материнской платы Gigabyte GA-F2A85XN-WiFi, то у вас может возникнуть дежавю. Новинка не просто похожа, а по сути является копией. Это касается расположения всех разъемов.
Несмотря на поддержку чипсетом восьми портов SATA 6 Гбит/с, на самой системной плате можно обнаружить только четыре. Для компактной платы этого может оказаться вполне достаточно, но все-таки хотелось бы увидеть полностью раскрытый потенциал интегрированных контроллеров.
Есть поддержка RAID разных уровней и вот как раз здесь ощущается нехватка портов. Предположим, вы решили создать компактный файловый сервер и для этого хотите поставить четыре жестких диска в RAID 10. И все, на этом порты закончились.
Похожая ситуация обстоит и с интерфейсом USB. Нет, в данном случае речь идет не о USB 3.0. Два таких разъема находятся на задней панели и еще на плате можно обнаружить колодку для подключения двух устройств.
Речь идет об интерфейсе USB 2.0. На задней панели разместились всего четыре таких порта и на плате распаяна еще одна колодка.
Рядом с ней расположен разъем для подключения кнопок и индикаторов корпуса, а неподалеку распаяны две микросхемы BIOS. Да, все правильно есть поддержка технологии DualBIOS.

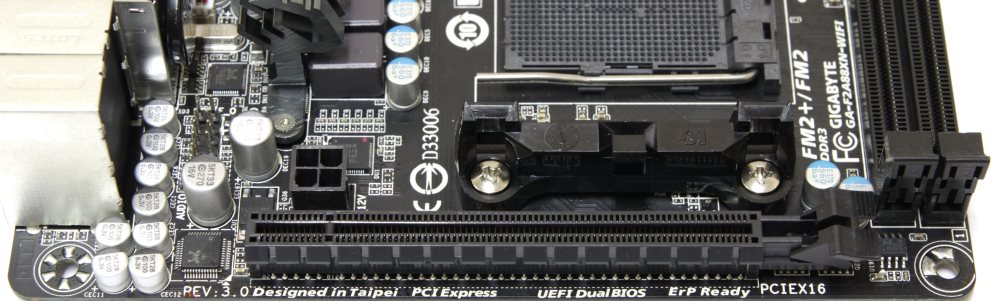

По нижнему краю проходит единственный слот расширения PCI-e x16. Поддерживается третье поколение этого интерфейса, но только при установке новых процессоров Kaveri.
Слева от него распаяна микросхема звукового кодека, который представлен микросхемой Realtek ALC892.
Немного выше находится микросхема гигабитного сетевого контроллера Realtek RTL8111F.
Неподалеку распаяна микросхема контроллера ввода/вывода и системного мониторинга – ITE IT8620E.

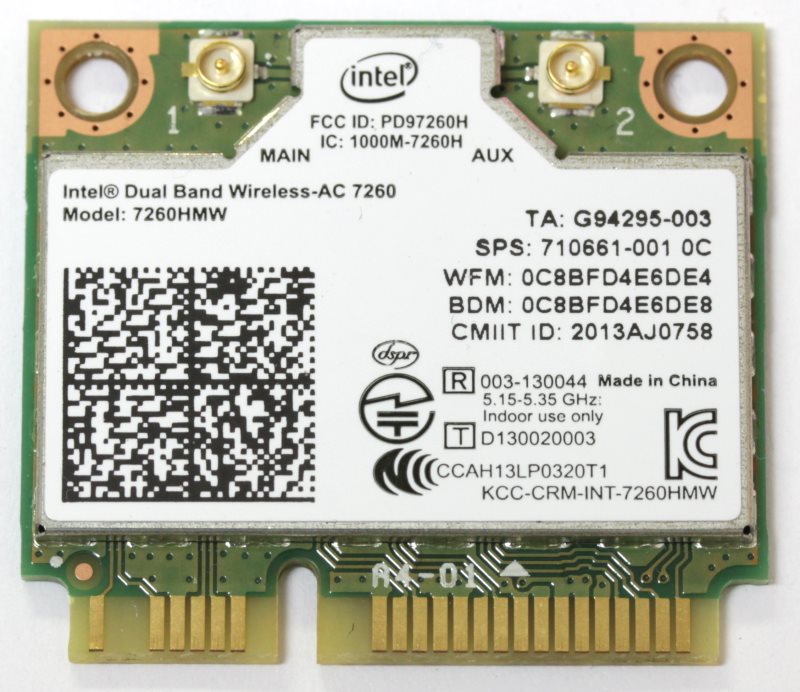

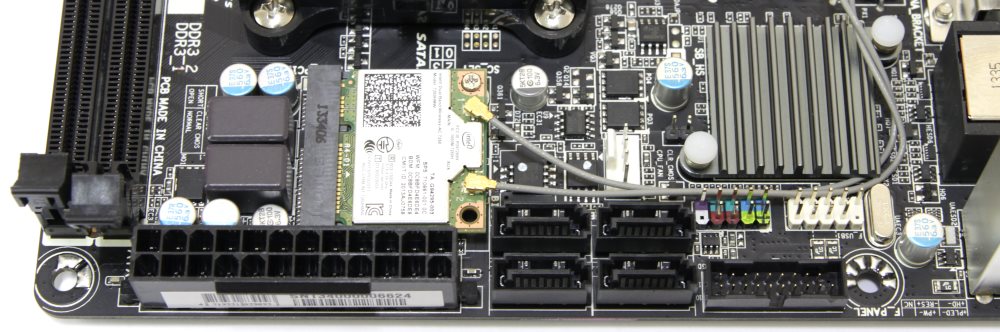

Вверху, под основным коннектором питания ATX, расположен разъем mini PCI-e, а в него установлен радиомодуль. Парадоксально, но факт – здесь, на платформе AMD, представлен адаптер компании Intel, причем один из самых современных и производительных в плане передачи данных. Он поддерживает как новый стандарт Wi-Fi - IEEE 802.11ac, так и Bluetooth версии 4.0. И все это Intel 7260.

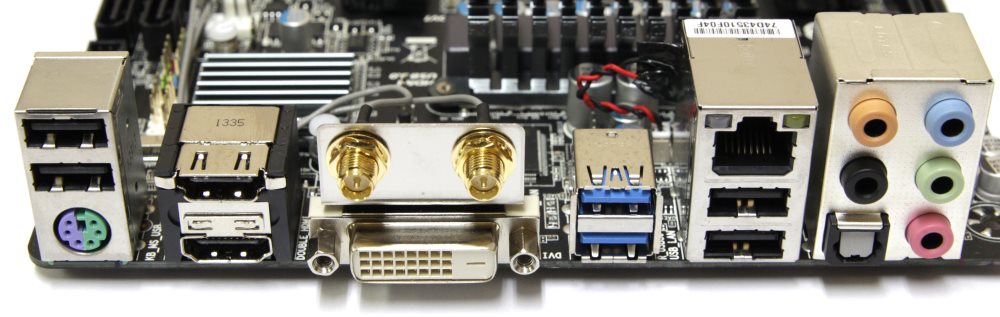

На задней панели расположились следующие компоненты.
Да здравствует эволюция, товарищи! Ура! Именно такие слоганы приходят в голову. Действительно ничего революционно нового по сравнению с той же Gigabyte F2A85XN-WiFi покупатель не получит. Но по мелочам функционал устройства увеличился. В основном это относится к поддержке нового поколения процессоров и беспроводной связи.
| Поддерживаемые процессоры | AMD APU Athlon x4, A4, A6, A8, A10 в исполнении FM2 / FM2+ |
| Системная шина, частота | UMI (2 Гбайт/с) |
| Системная логика | AMD FCH A88X |
| Оперативная память | 2 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 800 / 1066 / 1333 / 1600 / 1866 / 2133 / 2400 (разгон) |
| Слоты расширения | 1 - PCI-e 2.0 / 3.0 x16 |
| Поддержка Multi-GPU | нет |
| Поддержка SATA/RAID | 4x SATA 6.0 Гбит/с порта – AMD A88X; RAID 0, 1, 5, 0+1, JBOD; |
| Поддержка mSATA | нет |
| Сеть | 1х Realtek RTL8111F 1х Intel AC 7260 (IEEE 802.11 ac/a/b/g/n + Bluetooth 4.0) |
| Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+2x USB 2.0 (AMD A88X) |
| USB 3.0 | 2+2x USB 3.0 (AMD A88X) |
| IEEE-1394 | нет |
| Системный мониторинг | ITE IT8620E |
| Питание материнской платы | ATX 24-pin, 4-pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 для мыши или клавиатуры 4x USB 2.0/1.1 2х USB 3.0 1x RJ45 2x HDMI 1x DVI-I 2х коннектора для антенны 1х Optical S/PDIF Out 5x 3.5 мм Jack |
| Фирменные технологии |
|
| Размеры, мм | 170 x 170 |
| Форм-фактор | mITX. |
Еще при обзоре G1.Sniper A88X было отмечено, что графическая оболочка BIOS стала выглядеть скучновато. Оставили один простой режим и убрали Window. Решение абсолютно правильное, хотя можно было изменить дизайн, добавить кнопки, сделать другой фон. Поэтому отдельного ролика не записывалось, ниже приведена запись модели G1.Sniper A88X. Разница небольшая.
При входе в BIOS, открывается меню настроек на вкладке M.I.T. основного верхнего меню. Здесь есть несколько ссылок.

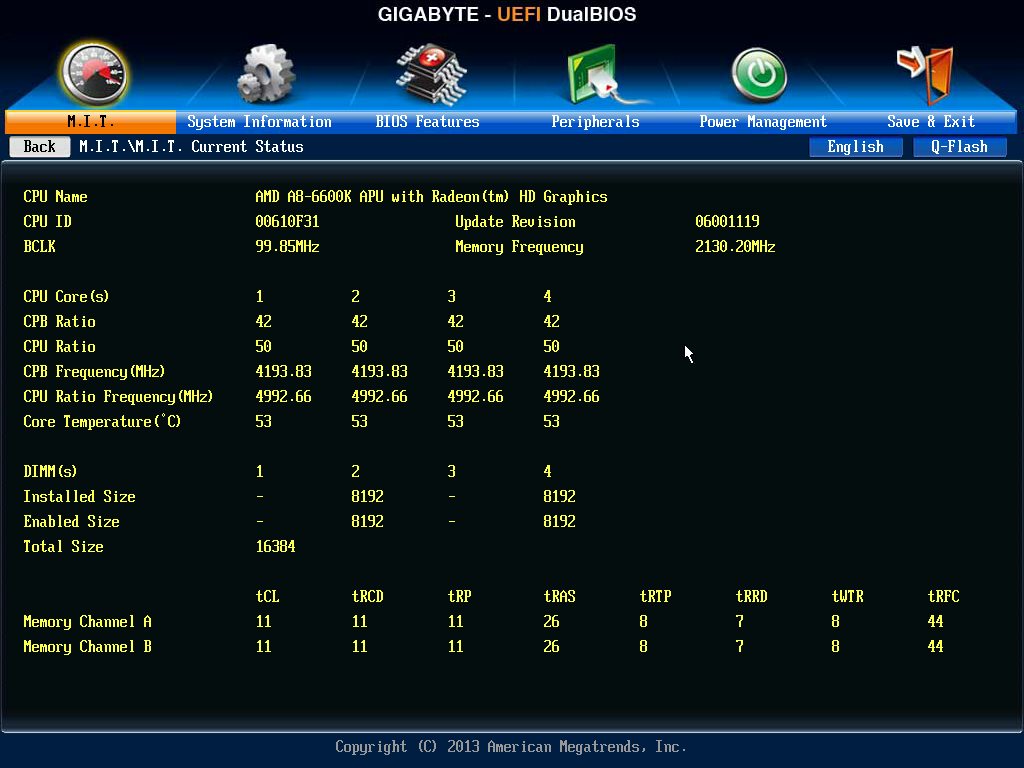

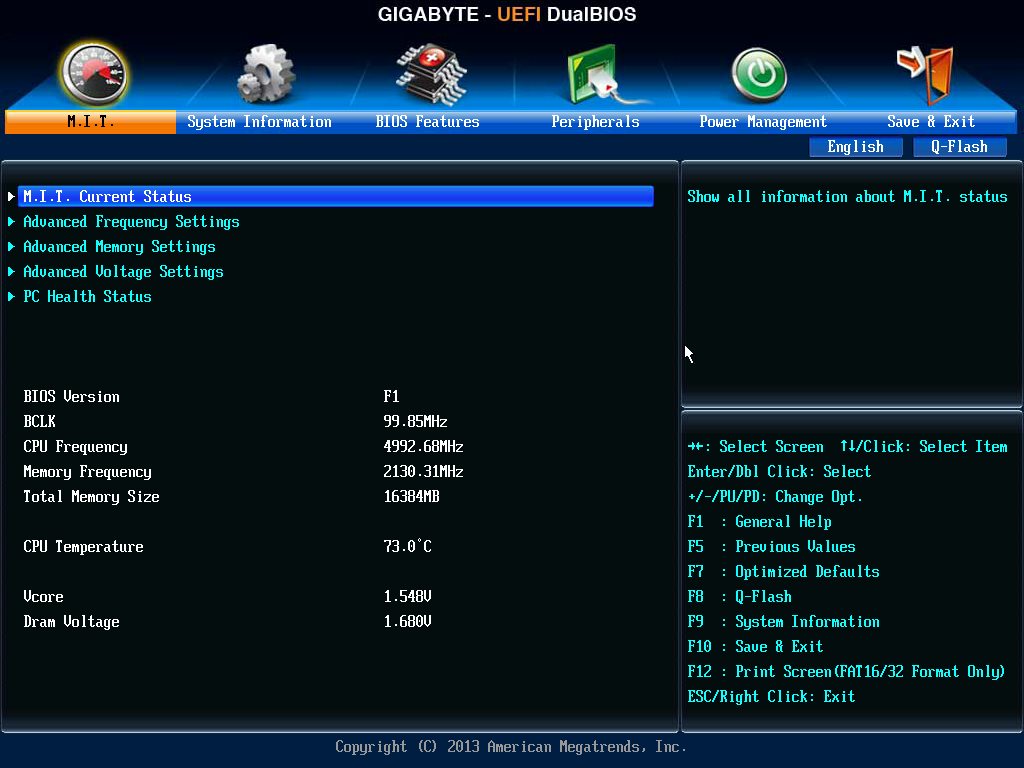

M.I.T. Current Status.

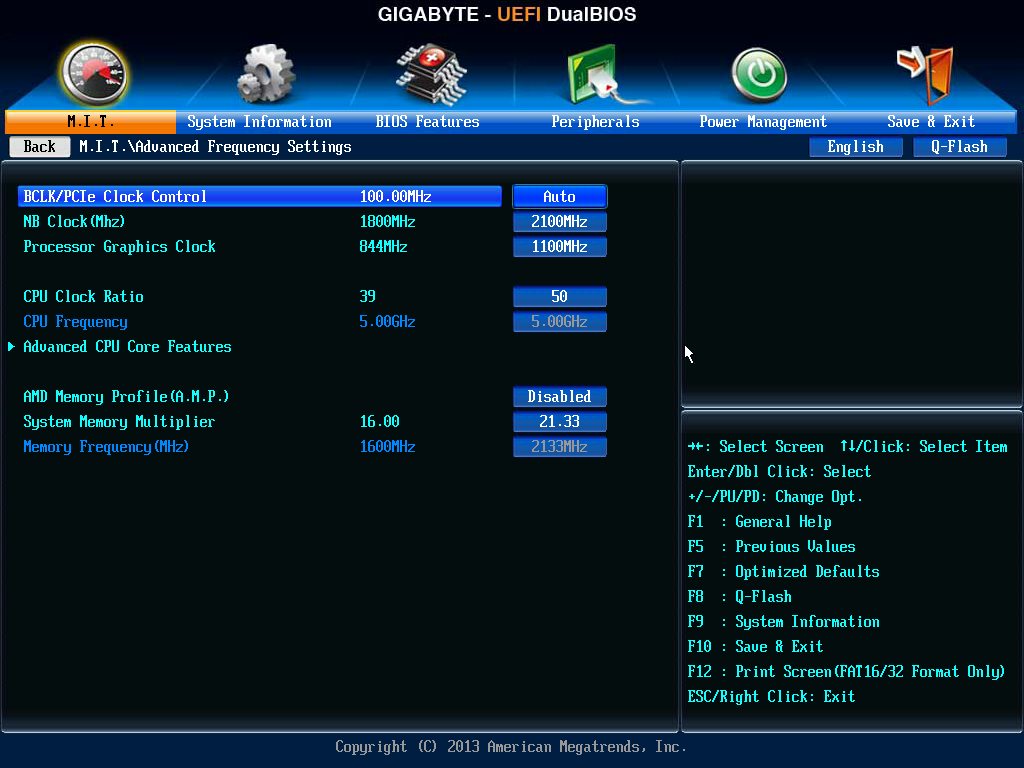

Advanced Frequency Settings.

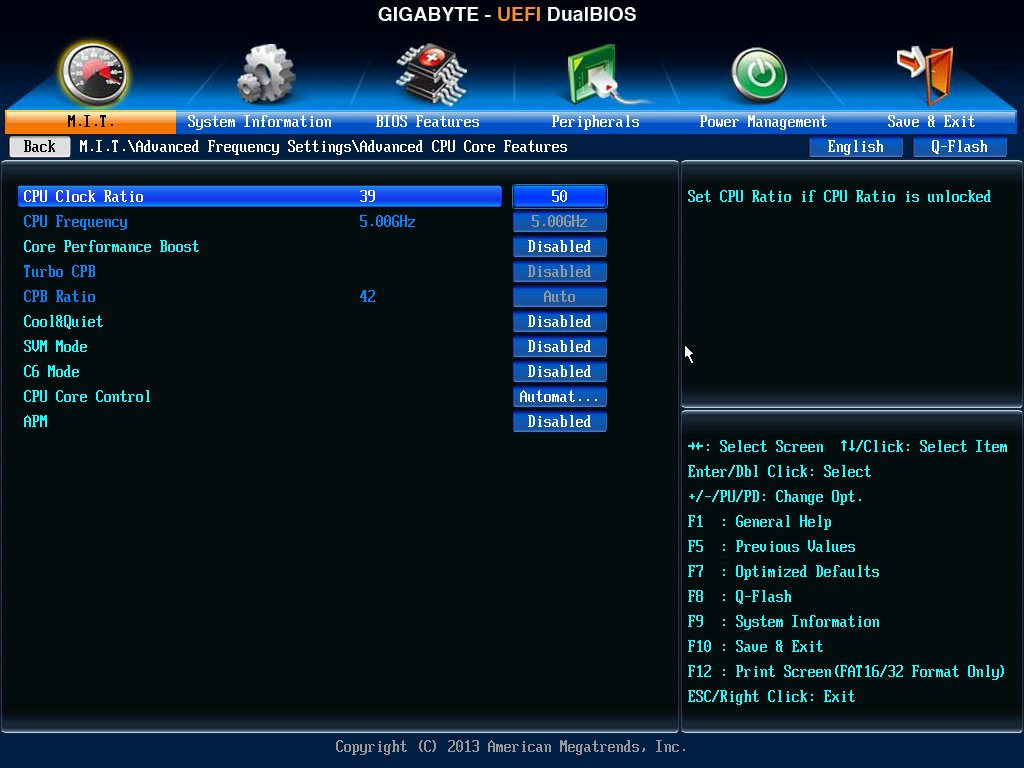

Здесь есть ссылка Advanced CPU Core Features.

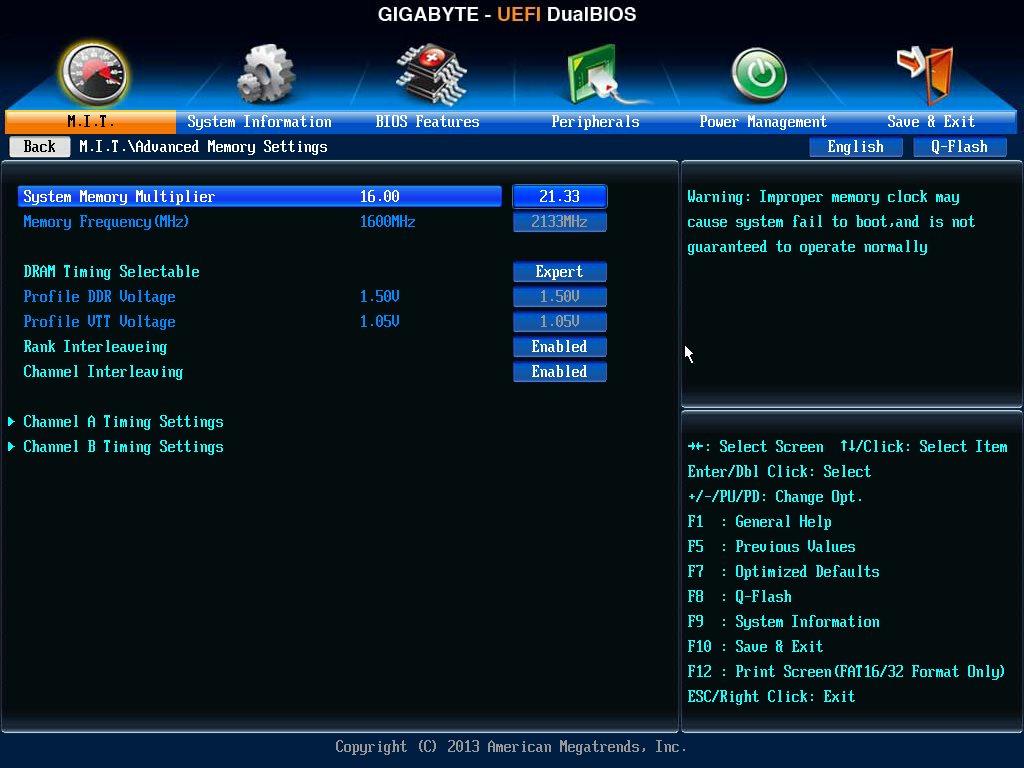

Возвращаемся назад и выбираем Advanced Memory Settings.

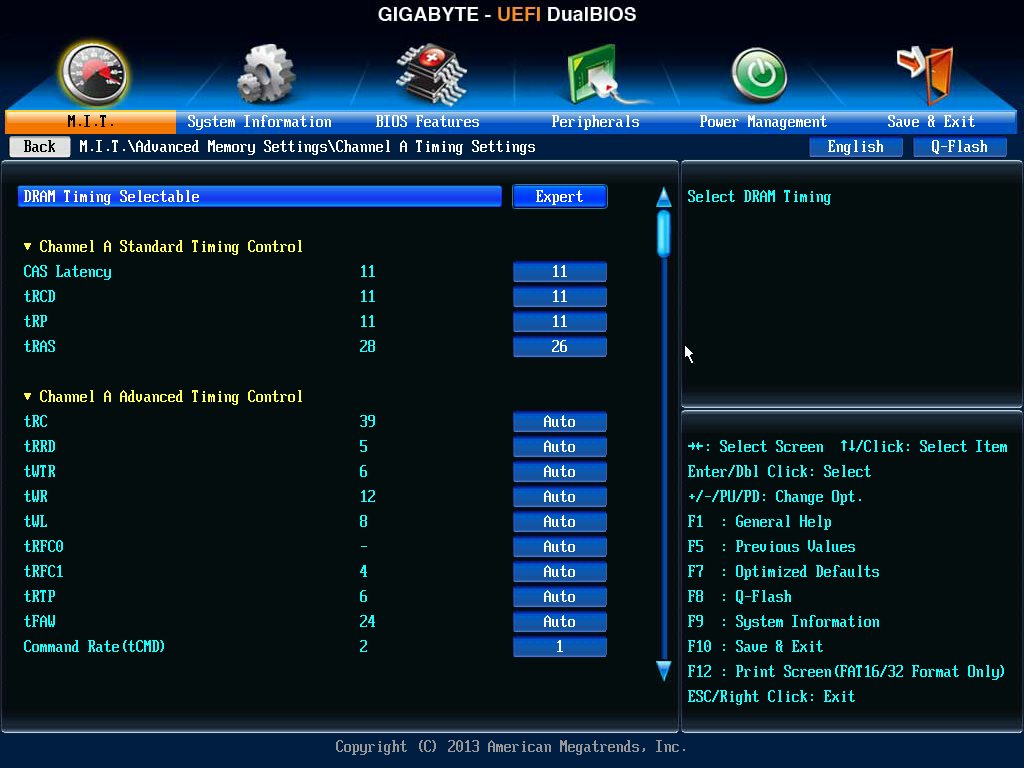

Здесь есть две ссылки Channel A Timing Settings и Channel B Timing Settings.

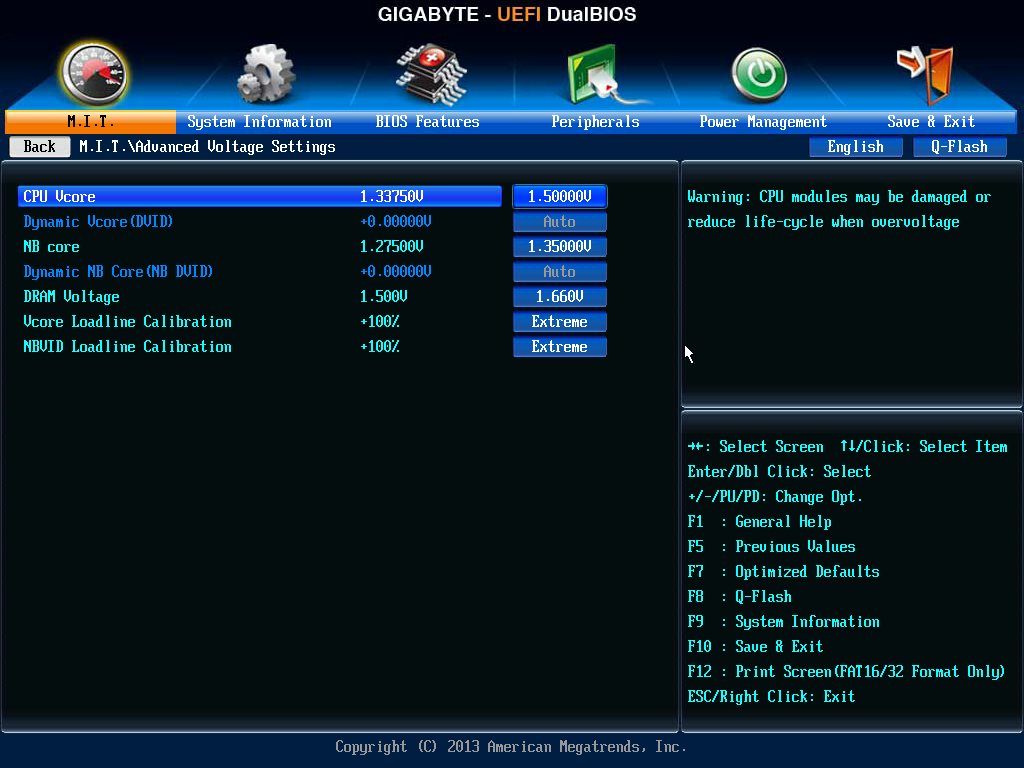

Дальше идет Advanced Voltage Settings.
Напряжение на компонентах изменяется в следующих диапазонах:

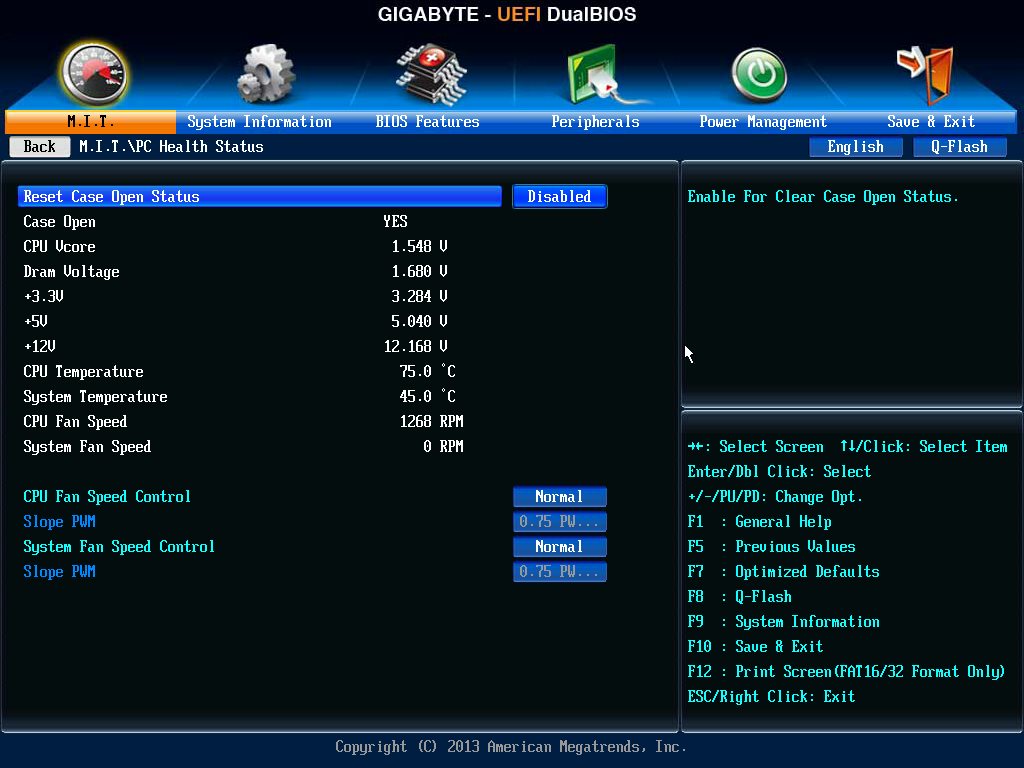

PC Health Status.

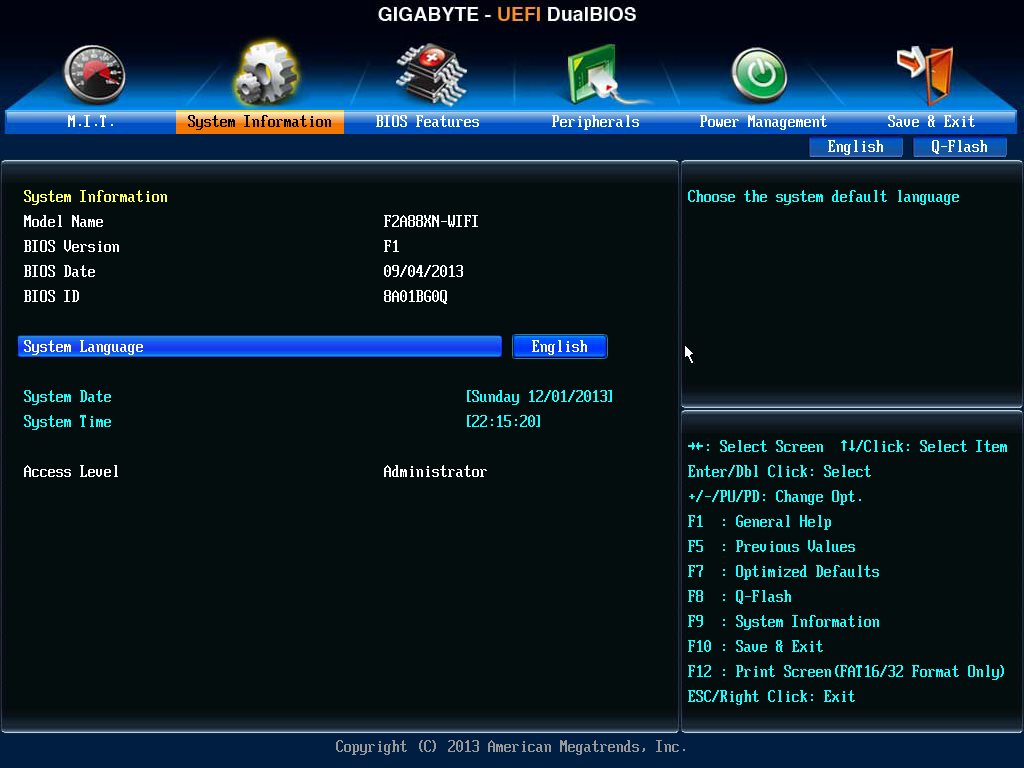

Следующим разделом меню идет вкладка System Information.

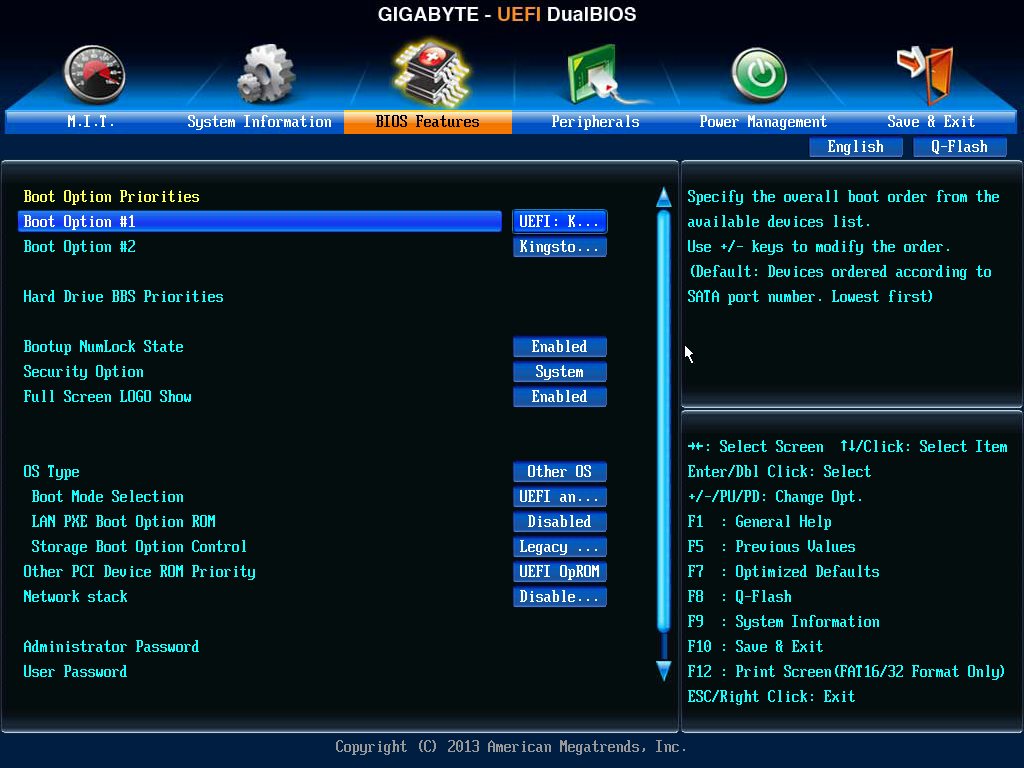

Затем BIOS Features.

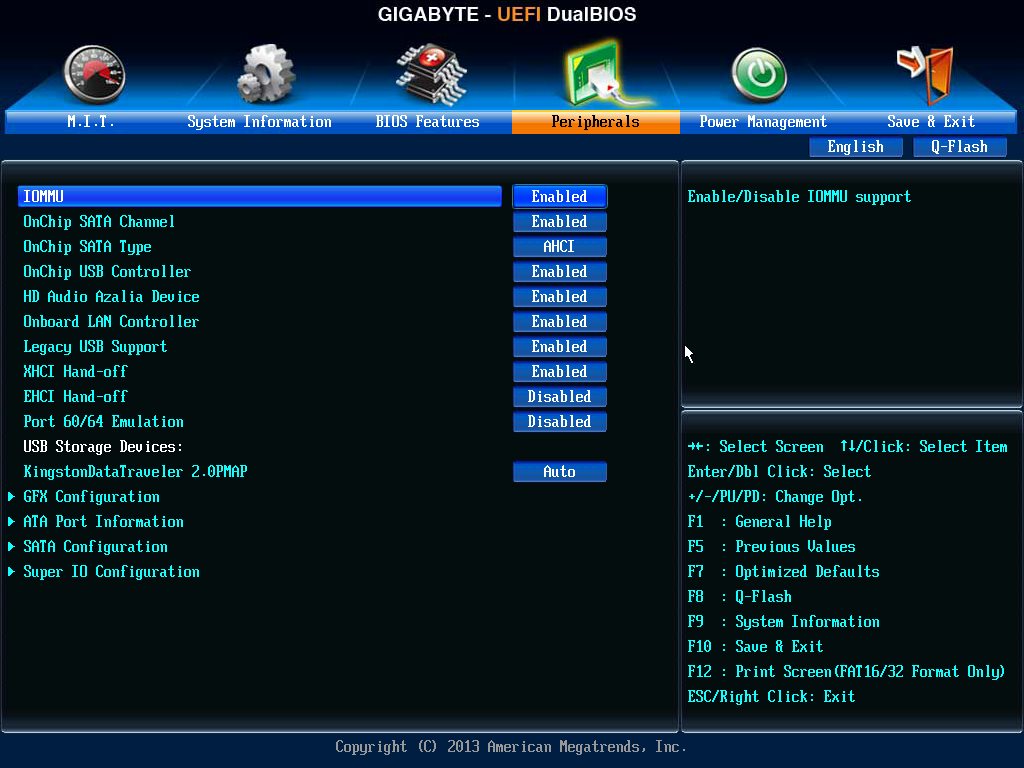

Peripherals.

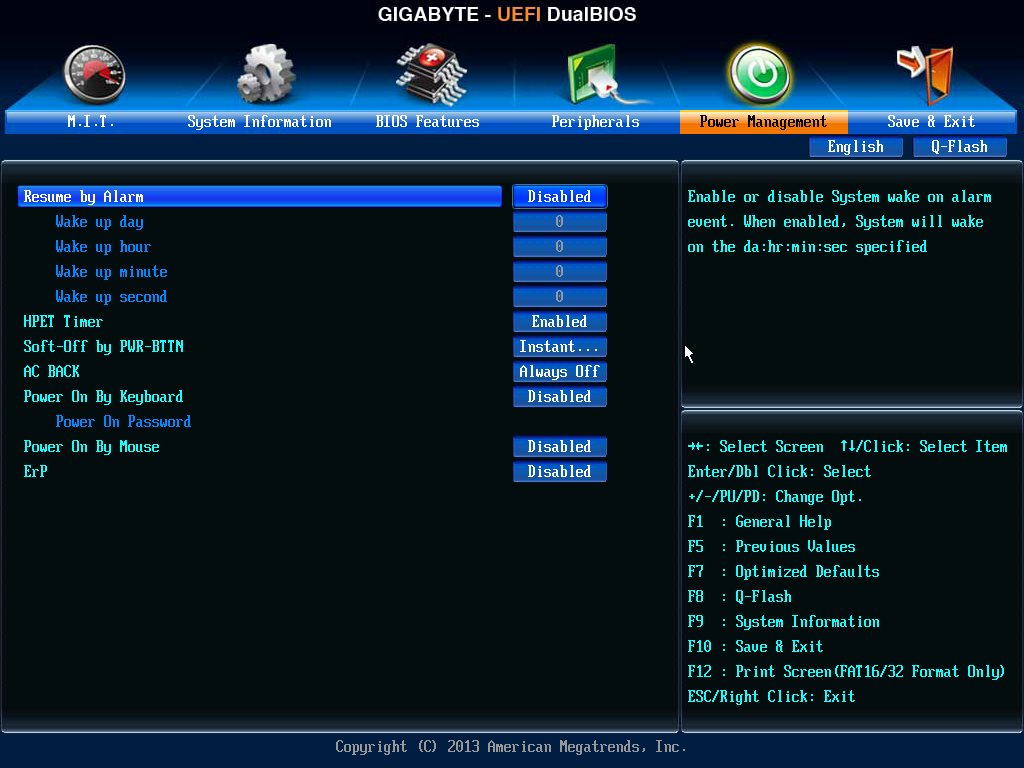

Power Management.

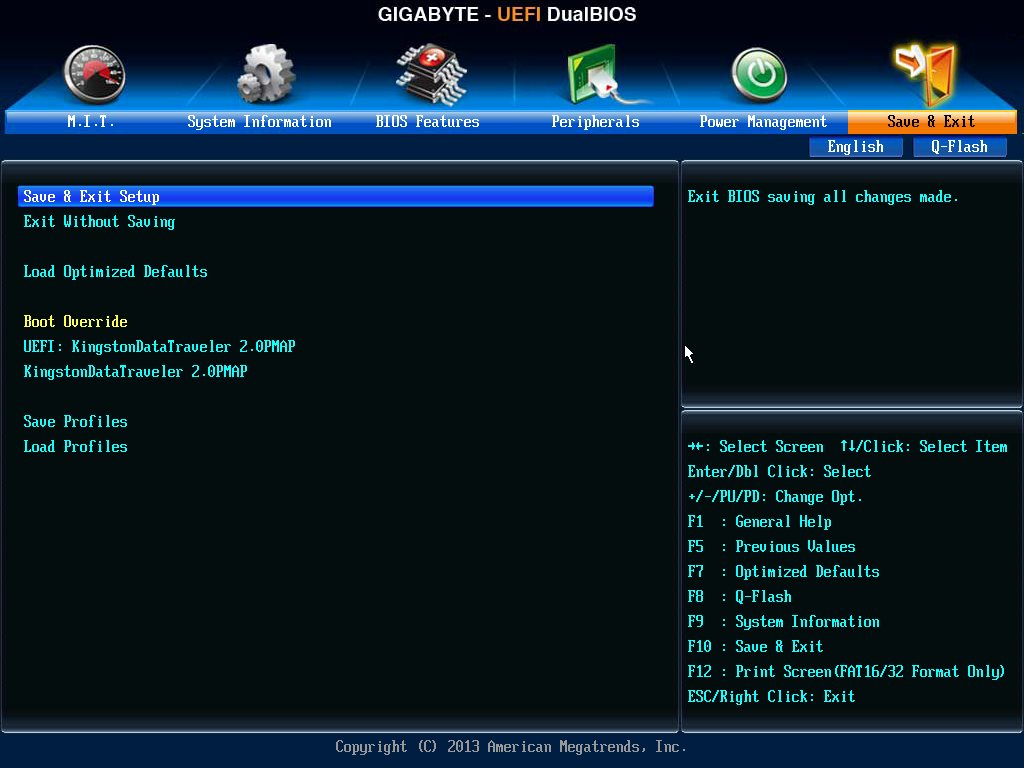

Save & Exit.
Как можно видеть, меню настроек BIOS точно такое же, как и на полноформатной модели G1.Sniper A88X, точно такие же пункты и диапазон изменения напряжений.
Тестирование материнской платы Gigabyte GA-F2A88XN-WIFI проводилось в составе следующей конфигурации:
Стоит сразу отметить, что в моем распоряжении был лишь один кулер – Noctua NH-D14. Он встал без проблем, но закрыл собой практически всю поверхность материнской платы. Видеокарту поставить невозможно, модули памяти вынимаются с трудом. Как ни странно, но при таком раскладе установить плату в корпус не удалось. Дело в том, что он был подготовлен под классическое расположение коннекторов, а подтянуть кабели SATA не вышло. Пришлось положить рядом с корпусом коробку и тестировать так.
Для начала можно проверить штатный режим работы.
По неизвестной причине один из таймингов памяти при автоматической настройке принял значение 12. Стендовый процессор же, напротив, немного подразогнался. В остальном нет ничего необычного, поэтому один за другим были запущены все обычные тесты, после чего настал черед разгона.
Для этого пришлось увеличить напряжение на процессоре и памяти. Результаты были следующими.
Конечно, это далеко не рекорд, но для небольшой платы вполне достаточно. В компактных системах гораздо важнее небольшое тепловыделение и тихая работа, а разгон в них играет второстепенную роль. Некоторые пользователи и вовсе идут на даунгрейд, чтобы снизить напряжение на компонентах.
При проверке беспроводного модуля выяснилось, что в полной мере это нереализуемо, поскольку на руках не было оборудования стандарта IEEE 802.11 ac, а только «n» (роутер Zyxel Keenetic Giga II). Устойчивый сигнал наблюдается только в том же помещении. Если перенести устройство за стену, то уровень сигнала сразу снижается до 75%. Скорее всего, штатная антенна слабовата и при большом удалении от источника нужно будет ставить что-то более мощное.
Что касается пропускной способности, то были проведены замеры скорости простым копированием файла с одного компьютера на другой. Один компьютер подключен кабелем к роутеру, а система на базе Gigabyte GA-F2A88XN-WiFi по беспроводной сети. Стандартный видеофайл объемом 700 Мбайт скопировался за 25 секунд, соответственно получается 28 Мбайт/с (224 Мбит/с). На мой взгляд, это очень хорошие результаты.
Тестирование материнской платы Gigabyte GA-F2A88XN-WiFi проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуру радиаторов.
Температура радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC892. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
После изучения звучания разных фрагментов (игры, кино, музыкальные произведения) вывод был следующим – установленный на рассматриваемой плате звук ничем не выделяется на фоне аналогичных решений. Самое главное заключается в том, что у данного экземпляра GA-F2A88XN-WIFI не было никаких посторонних шумов при прослушивании, звучание было ровным и чистым.
Если исключить возможность установки дискретного видеоадаптера, то можно с уверенностью сказать, что данная материнская плата позволяет создать универсальную конфигурацию, подходящую для широкого спектра задач. Офисные приложения? Для нее это слишком просто. Скорее можно создать медиа-сервер или HTPC компьютер. Функциональные возможности такой платы велики, ее размеры очень компактны, а с установкой видеоадаптера можно будет создать небольшую игровую систему. Разве что для такой платформы нерациональным будет применение видеокарты мощнее AMD R9 270X, поскольку процессор не сможет нагрузить ее в должной мере и все упрется в его вычислительные способности.
Отдельно следует отметить работу устанавливаемого на плату радиомодуля. Начнем с того, что он обеспечивает работу в самых современных стандартах беспроводной связи. Его скорость и стабильность соединения находятся на высоком уровне. Немаловажным фактором является возможность его замены. При выходе из строя или при моральном устаревании модуля можно будет установить новый, благо интерфейс mini PCI-e очень распространен и часто используется в ноутбуках.
Теперь обратимся к недостаткам. Все они в основном исходят из габаритов устройства. Категорически противопоказана установка большого башенного кулера. В моем случае был использован Noctua NH-D14, но на открытом стенде, поэтому к выбору системы охлаждения нужно будет подойти творчески, особенно если вы все-таки надумаете использовать дискретный видеоадаптер.
Не слишком удачно, на мой взгляд, расположено и большинство разъемов. Поэтому монтаж этой платы в классическом корпусе может создать определенные неудобства. Возможно, некоторые пользователи придерутся к графической оболочке BIOS. Да, в наши дни уже можно встретить красивый 3D BIOS на более дешевых моделях. Но почти такая же версия применена и в случае топовой G1.Sniper A88X, следовательно, необходимо просто выбрать, что важнее: шашечки или ехать.
