Бег на месте, связанный с ребрендингом, продолжается. В прайс-листах появляются новые модели. Некоторые из них получили только новые имена и обновленные версии BIOS, некоторые – переработанный дизайн и прежнюю систему охлаждения. Совершенно очевидно, что нет смысла полностью обновлять видеокарту, если графический процессор, по сути, остался прежним.
С одной стороны, это вполне справедливо, а с другой, хочется получить продукт еще тише и прохладнее. Даже сам производитель солидарен с нами в этом вопросе, иначе зачем ему постоянно вкладывать деньги в усовершенствование своих решений. Так и появляются, к примеру, на свет всякие курьезные кулеры. Один целиком занимает три слота расширения, другой настолько высокий, что не позволяет закрыть боковую крышку, а третий просто очень длинный и если повезет, то удастся отхватить место у дисков, иначе только менять корпус.
Казалось бы, вопросы совместимости компьютерных комплектующих со временем должны отойти на второй план. Пока же они только усугубляются. Возникает такое ощущение, что сами производители предлагают покупателю подумать над тем, как все аккуратно разместить в одном системном блоке. Именно поэтому некоторые пользователи ищут устройства для апгрейда со схожими габаритами, либо компактнее. Возможен радикальный вариант – покупка огромного корпуса, куда влезет все, включая СВО.
Но существуют производители видеокарт, у которых сложились целые серии графических ускорителей, построенных на схожей системе охлаждения и с одноименным обозначением. Например, компания Sapphire, которая постоянно экспериментирует в этой области, применяя свои успешные разработки в обновленных продуктах. Как правило, последние получают приставку в виде типа используемой СО.
На тестирование в лабораторию прибыла видеокарта Sapphire Dual-X R9 280X. Посмотрим, как изменилась печатная плата и система охлаждения со времен Radeon HD 7970.
На этот раз упаковка небольшая. По длине и ширине она едва превосходит саму видеокарту, а в толщину раза в три больше.
Это легко объясняется тем, что необходимо пространство для защиты от механических повреждений, а также для размещения комплекта поставки.
Уже привычным делом для нового модельного ряда ускорителей Sapphire является изображение робота на лицевой стороне. У каждой линейки он свой, различен и цвет фона.
Помимо логотипа производителя, наименования серии и упоминания используемой СО есть наклейка, которая сообщает о поддержке видеоадаптером UEFI BIOS. Внизу расположены три окружности, в которых представлены основные особенности продукта: наличие 3 Гбайт памяти, интерфейса HDMI и системы охлаждения Dual-X. Обращает на себя внимание значок OverClock Edition, уведомляющий о заводском разгоне.

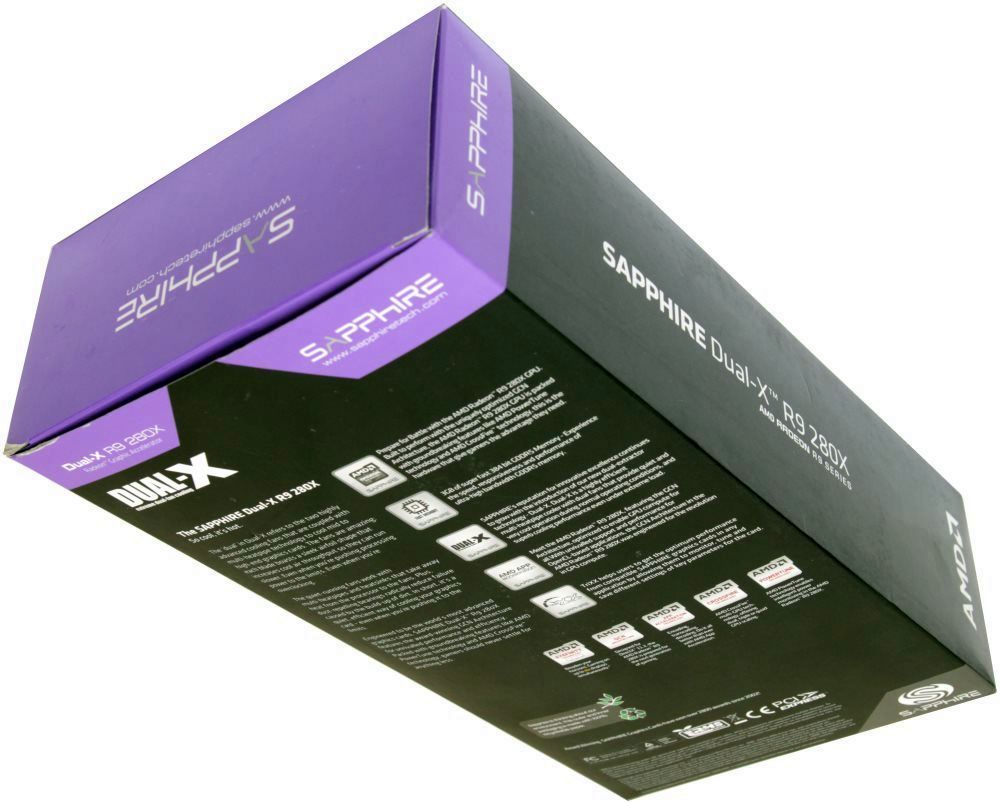

С обратной стороны оформление упаковки продолжает новую тенденцию.
Из интересного можно отметить два столбца. В левом подробно рассказано о преимуществах устройства и его системы охлаждения, а справа – о поддержке тех или иных технологий.
Внутри этой глянцевой картонной оболочки скрывается самая заурядная коробка.
Сверху для дополнительной защиты устройства от механических воздействий лежит небольшой лист поролона. Далее разместились информационные носители. Под ними заметна сама видеокарта в толстом полиэтиленовом пакете с воздушными элементами.
На самом дне под картонным каркасом спрятались аксессуары. Среди них можно обнаружить следующее.
Теперь посмотрим на информационное сопровождение.
Комплект может и не самый богатый, но все необходимое есть. Не хватает, пожалуй, только переходника DVI - D-Sub, но им уже как-то сразу перестали комплектовать несколько производителей, поэтому можно считать, что это такой тренд. В остальном нет ничего лишнего, хотя если уж до конца быть честным, то не берут такие видеокарты к настолько древним блокам питания, что нет ни одного коннектора PCI-e. По меньшей мере, это нелогично.
Несмотря на то, что система охлаждения Dual-X появилась не сегодня, не стоит думать, что она остается неизменной. Нет, производитель ее всячески переделывает под свои требования, но сама концепция не меняется. Поэтому за названиями Vapor-X и Dual-X скрывается обозначение идеи, а не конкретного продукта. Дело в том, что у компании AMD большой модельный ряд и то, что подходит для одного ускорителя, совершенно не годится для другого. Поэтому кулеры отличаются не только размерами, но и техническими характеристиками.
Приставка Vapor-X подразумевает наличие испарительной камеры, которая присутствует в конструкциях систем охлаждения для различных видеоадаптеров. При этом размеры радиаторов на разных моделях могут не совпадать, может отличаться и количество тепловых трубок.
Это небольшое лирическое отступление объясняет ситуацию, при которой система охлаждения при переходе от Sapphire HD 7970 Dual-X к Dual-X R9 280X видоизменилась настолько, что стала фактически другой.
Вместе с этим изменилась печатная плата и не только цветом.
Однако, начнем все-таки с системы охлаждения. Она крепится самым традиционным образом при помощи четырех подпружиненных винтов с обратной стороны.
Производитель любезно не наклеивает никаких гарантийных стикеров, предоставляя пользователю возможность при случае установить СВО и не лишиться гарантии. Подобное в настоящее время встречается не так часто и за такую мелочь можно накинуть плюсик в копилку.
В качестве термоинтерфейса здесь используется мягкое серо-серебристое вещество, похожее на загустевшую термопасту.
Конструкцию самого кулера можно назвать классической. Она подразумевает использование радиатора с тепловыми трубками и пластикового кожуха с вентиляторами сверху.
Вместе с этим отлично видно, что его конструкция существенно упростилась по сравнению с аналогичным устройством на Sapphire HD 7970 Dual-X. Наиболее отчетливо это заметно по радиатору.
Изучение и сравнение необходимо начать с основы основ – основания. В современной реинкарнации оно перестало быть полностью медным. Остался лишь небольшой фрагмент по центру с небольшим прямоугольным выступом для лучшего контакта с кристаллом графического процессора. Вокруг же находится совершенно другой металл. На нем сверху можно обнаружить одиннадцать кусочков терморезинки черного цвета. Не скажу, что в данном случае они как-то позволяют проводить тепло от микросхем памяти, скорее, наоборот, предотвращают их от нагрева, поскольку их толщина достигает 3 мм.
Количество тепловых трубок уменьшилось на одну, а само их расположение немного изменилось. Раньше две самые толстые трубки были по краям от центра основания, а теперь они проходят посередине. Вместе с этим наверняка поменялось количество и размер алюминиевых ребер, сквозь которые проходят трубки. Теперь уже совершенно очевидно, что перед нами просто другой радиатор, но концепция его осталась прежней.
Сверху радиатор накрывается пластиковым кожухом с вентиляторами, который также преобразился согласно габаритам радиатора.
Вентиляторы здесь тоже используются другие. Это устройства FirstD FDC10H12S9-C с техническими характеристиками 12 В, 0.35 А.
После демонтажа кулера с лицевой стороны можно обнаружить еще парочку радиаторов.
Они предназначены для отвода тепла от транзисторов. Тот, что поменьше, находится в левой части сверху.
Он изготовлен из алюминиевого сплава, окрашен в черный цвет и крепится к печатной плате при помощи двух пластиковых клипс на пружинках. В качестве термоинтерфейса используется терморезинка черного цвета.
Другой радиатор немного больше и размещен в правой части.
Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Крепится он аналогично, а вот в качестве термоинтерфейса используется терморезинка необычно яркого цвета.
После демонтажа обоих радиаторов можно посмотреть на печатную плату с двух сторон.
По центру, как обычно, можно видеть графический процессор. В данном случае это AMD Tahiti. За все время существования его характеристики знакомы уже многим знатокам компьютерных комплектующих чуть ли не наизусть, поскольку он уже поучаствовал в большом количестве обзоров Radeon HD 7950/ HD 7970.
Около него находится двенадцать микросхем памяти, в то время как на металлическом основании всего одиннадцать терморезинок. Все правильно, внизу одной нет, поскольку там уже находятся тепловые трубки.
Здесь используется память типа GDDR5 производства компании SK Hynix.
Вместе они образуют шину передачи данных 384 бит, а их совокупный объем составляет 3 Гбайта. По этой части видеокарта не уступает GeForce GTX 780.
Подсистема питания, на мой взгляд, немного упростилась. Она выполнена по формуле 6+1+1 (GPU/MEM/PLL).
В качестве основного ШИМ-контроллера используется микросхема ON Semiconductor NCT4206.
Точно такая же очень часто встречается на видеокартах GeForce GTX 770 / GTX 780.

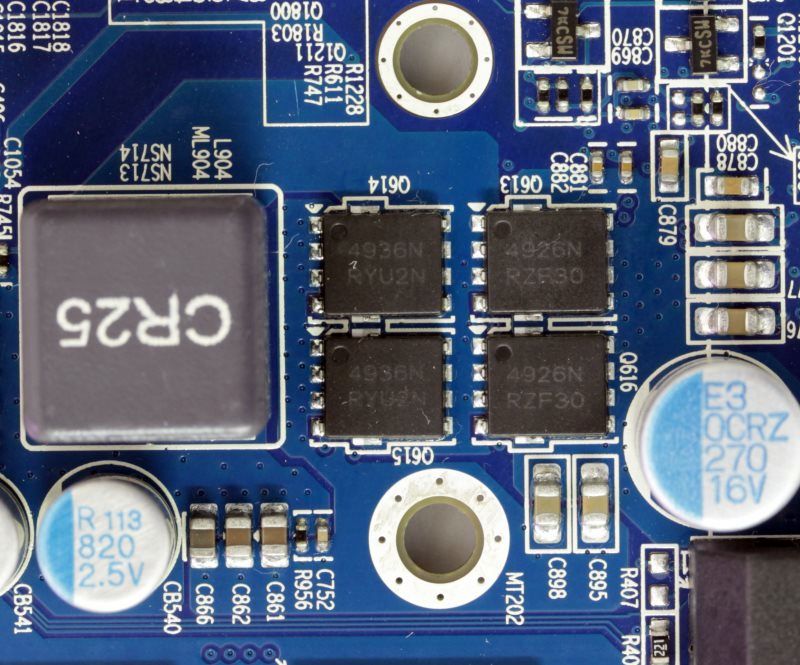

В каждой из шести фаз питания графического процессора применены транзисторные сборки типа DrMOS – Fairchild Semiconductor FDMF6823C.

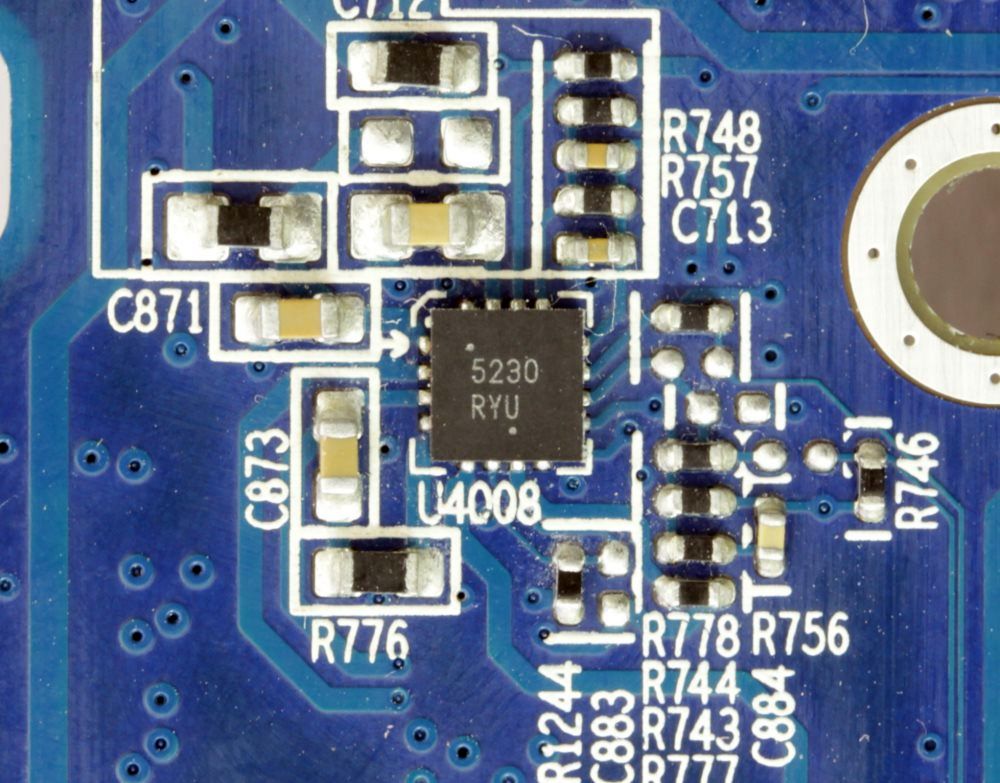

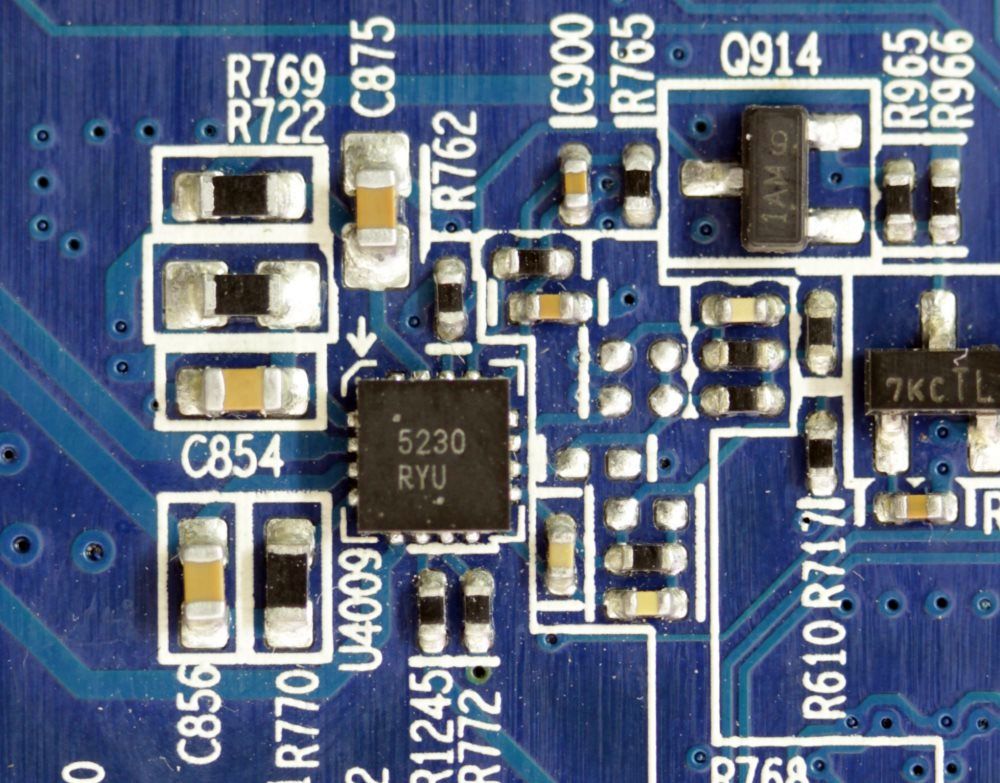

С обратной стороны можно обнаружить еще два ШИМ-контроллера с маркировкой 5230 RYU. К сожалению, их идентифицировать не удалось.
Все остальные компоненты, а именно транзисторы, твердотельные конденсаторы и катушки индуктивности размещены на лицевой стороне.
Недалеко от двух разъемов CrossFire, которые находятся по верхнему краю в левой части, расположена кнопка переключения BIOS. В нее вмонтирован голубой светодиод и в одном из положений он светится.
Дополнительное питание подается на плату через два коннектора: 8-pin PCI-e и 6-pin PCI-e.

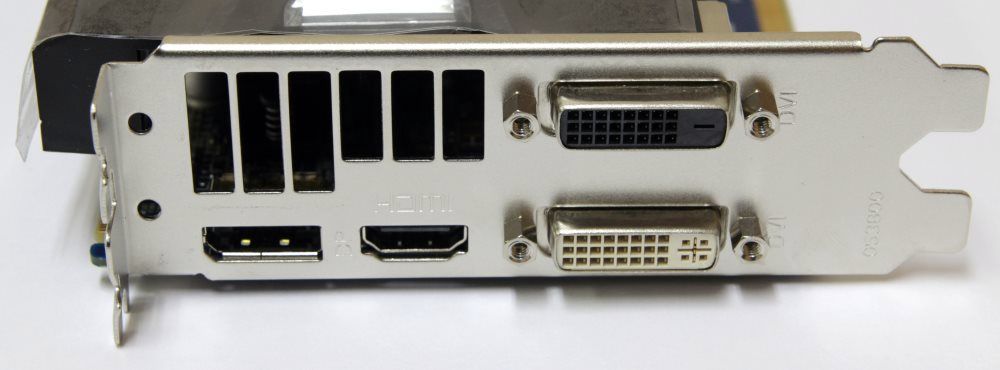

На задней панели находятся следующие видеовыходы.
Не знаю, кому как, но мне показалось, что по сравнению с Sapphire HD 7970 Dual-X рассматриваемая видеокарта существенно упростилась по системе охлаждения, дизайну печатной платы и используемым компонентам. Возможно, эти жертвы необходимы, чтобы снизить себестоимость продукта, иначе вполне очевидно, что не стоило с нуля переделывать уже существующую модель.
Тестирование видеокарты Sapphire Dual-X R9 280X проводилось на следующей конфигурации:
Все вентиляторы, включая встроенный в блок питания, в процессе замеров были отключены. Боковая стенка корпуса была открыта. Тестирование видеокарт по данной методике всегда проводится на заводском термоинтерфейсе, не стал исключением и этот раз. Температура в помещении находилась на уровне 24°C, а шум составлял 26.7 дБ.
Наклейка на упаковке гласит о том, что перед нами разогнанный вариант. Осталось только проверить, насколько. Вместе с этим можно выяснить значение параметра ASIC Quality. Для кого-то оно принципиально, но лично я ему не доверяю, поскольку уже много раз у меня получалось с разгоном все с точностью до наоборот.
Для начала следует проверить поведение видеоадаптера в режиме полного отсутствия нагрузки.
Как и должно быть, в таком состоянии частоты графического процессора и памяти снижаются до установленных минимумов – 300/150 МГц. Разумеется, вместе с этим снижается напряжение, а температура и обороты вентиляторов пребывают на самом минимуме. Стоит признать, что это действительно тихо. Хотя и не совсем бесшумно, все-таки 1400 об/мин. А вот было бы 900 об/мин с такими вентиляторами и можно было бы ликовать. Пока же просто хорошо.
Температура? Ее значение составляет 35°C. Ради эксперимента вентиляторы были остановлены, и в пассивном режиме она поднялась до 42°C. Согласитесь, это не так много и можно было бы предусмотреть более щадящий режим.
Переходим к нагрузке. Для этих целей используется утилита MSI Kombustor. Несмотря на то, что она подвергается жесткой критике, ей удается загрузить работой графический процессор, а это главное. Не стоит забывать, что дверца корпуса открыта, следовательно, видеокарте не так уж тяжко, как в тесной закрытой и невентилируемой коробке системного блока.
Очень странный режим Boost на видеокартах AMD и он мне категорически не нравится. Получается, что он работает в противоположную сторону.

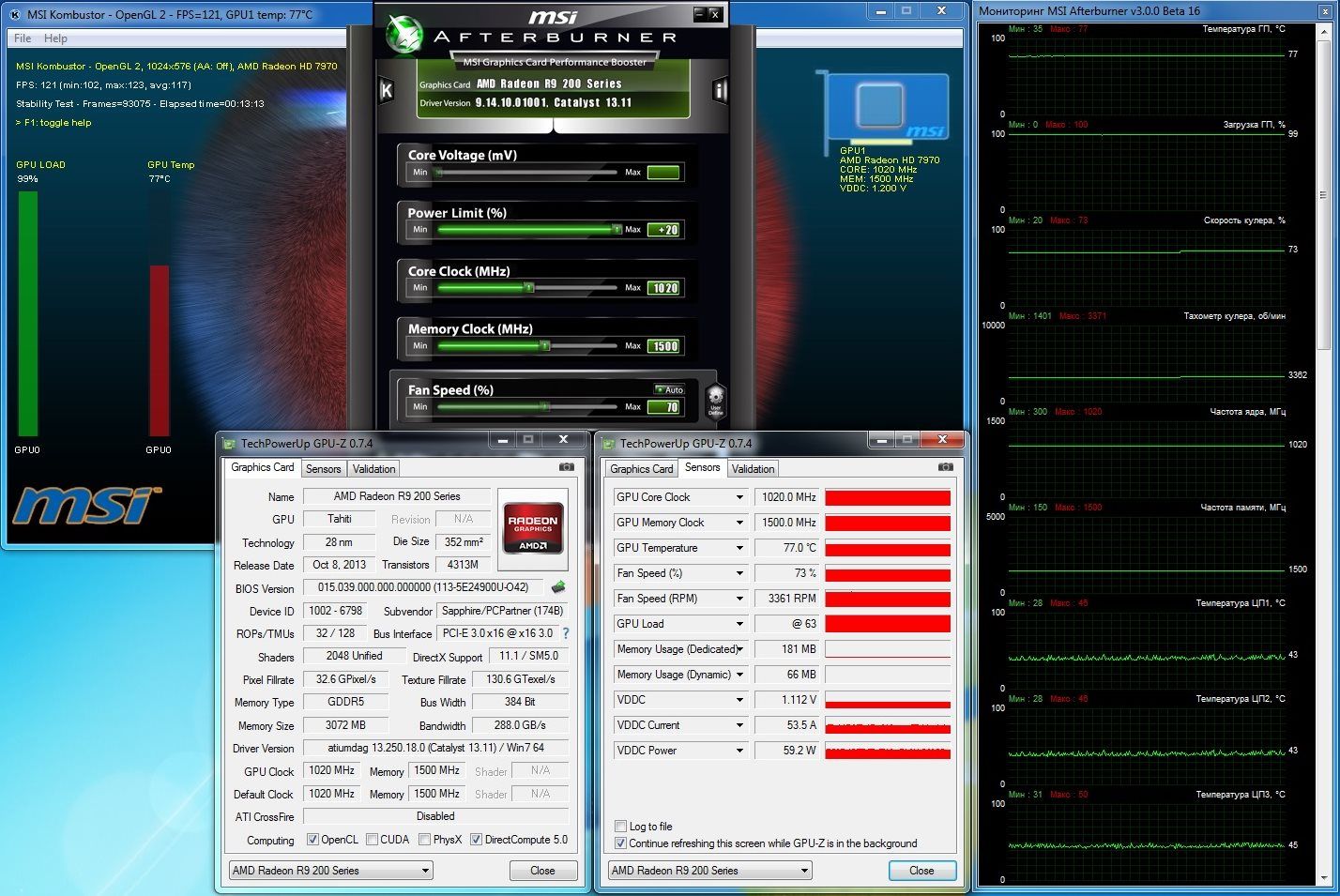

Иначе говоря, правильнее его называть антиBoost. В нагрузке частота не увеличивается, а падает. Легко предположить, что вместе с ней падает производительность и температура. Второе, безусловно, хорошо, а вот как быть с первым? Вариант один – двигать ползунок Power Limit.
Теперь, все встает на свои места. Никаких колебаний, а только ровный и красивый график. Если честно, то я мечтал об этом режиме с самого начала. Он позволяет видеопроцессору честно функционировать постоянно на заявленной частоте. Именно так было на классических видеокартах Radeon HD 7970. Самое главное, ничего не мешает производителю такой режим оставить, зашив его во вторую микросхему BIOS. Одна часть пользователей получила бы модель чуть тише, а другая – немного производительнее и все при нажатии единственной кнопки. Здесь же обе прошивки BIOS просто клоны.

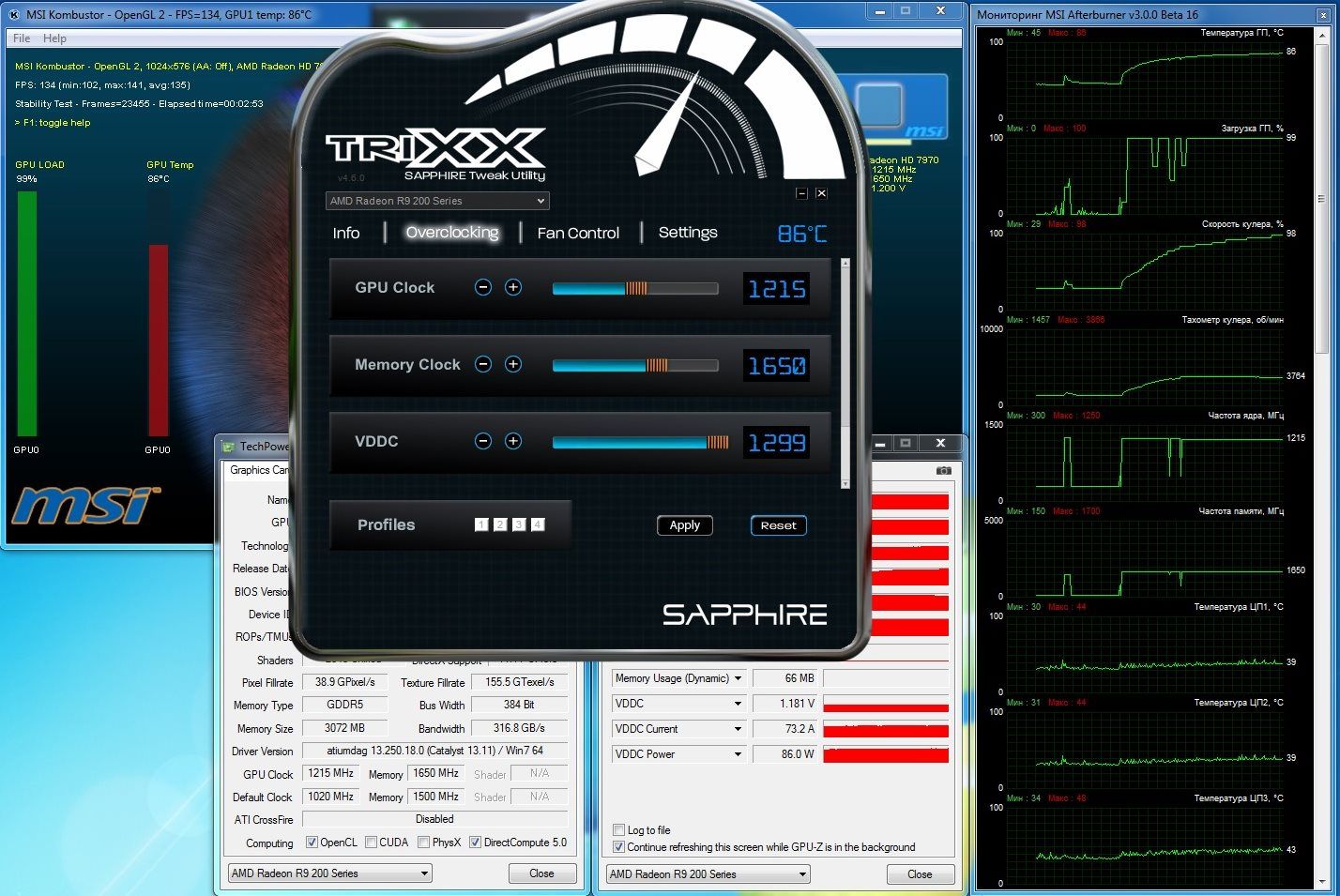

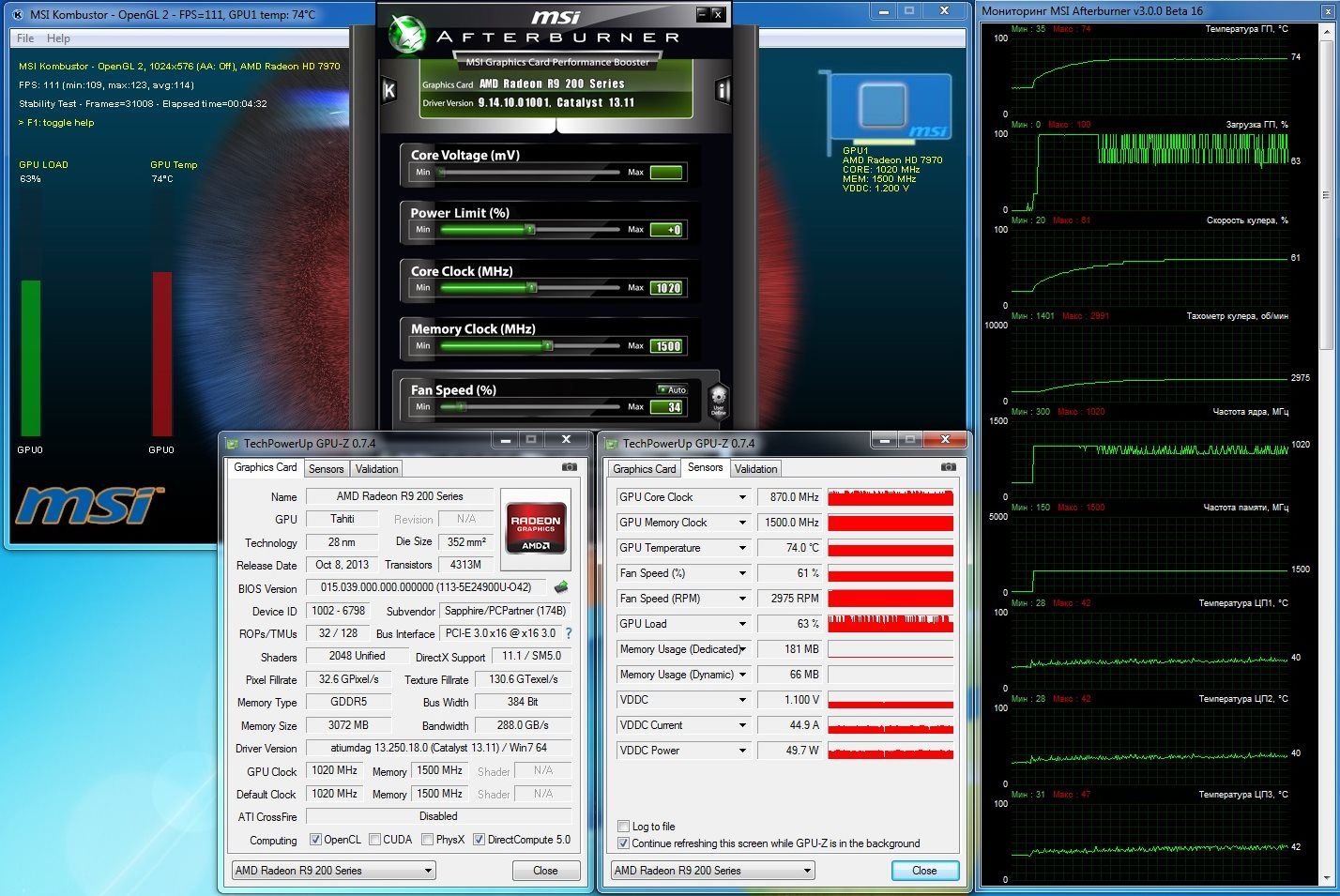

Поэтому переходим к разгону. В данном случае он не совсем простой, а скорее как испытание системы охлаждения на прочность. Для получения лучших результатов было решено поднять напряжение на графическом процессоре, для чего была использована утилита Sapphire TriXX.
Несмотря на то, что мониторинг не отображает подъем напряжения на графическом процессоре, вполне очевидно, что оно выросло, иначе такой рост температуры становится просто необъясним. Полученный результат оказался далеко не предельным, но дальше уже начинается банальный перегрев. Все-таки достижение рекордных значений со штатной системой охлаждения малореально.

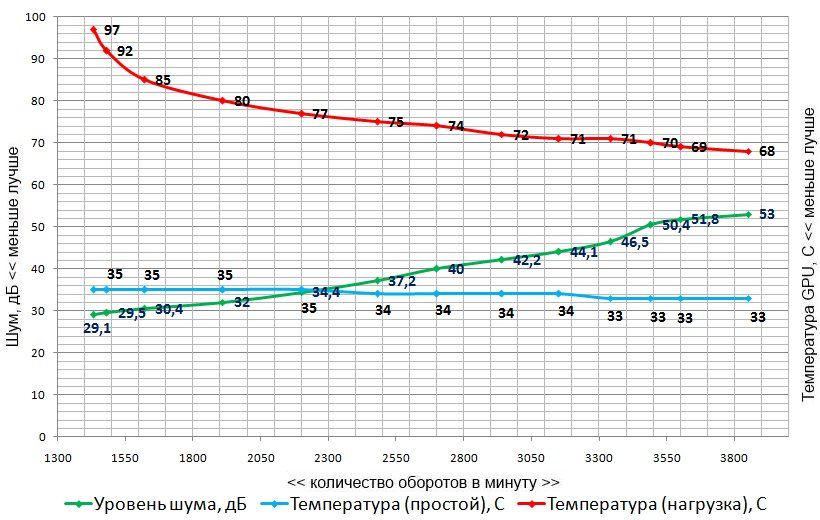

В заключение приведу график зависимости температуры и шума от скорости вращения крыльчаток вентиляторов.
Несмотря на все нюансы, мне видеокарта понравилась. Еще в то время, когда состоялся обзор Sapphire HD 7970 Dual-X и Vapor-X, между ними было проведено сравнение. И тогда предпочтение было отдано первой модели. Возможно, система охлаждения Vapor-X может отвести гораздо больше тепла, но по факту она справляется с этим графическим процессором ничуть не лучше. А на стороне Dual-X более компактная конструкция СО. Она чуть тише, и с моей точки зрения представляет собой более гармоничное и законченное решение. Во многом это можно объяснить классической системой отвода тепла, в которой медное основание припаяно к тепловым трубкам из такого же материала, обеспечивая эффективную передачу тепла к алюминиевым ребрам, пропаянным в местах контакта.
Нельзя не отметить и оптимальный, на мой взгляд, режим работы. Однако в данном случае вызывают вопросы предназначение переключателя BIOS. К примеру, можно было бы реализовать несколько режимов работы, но они снова одинаковы. Непонятна и реализация технологии Boost, когда в нагрузке частота падает. Получается, что если не отслеживать частоту графического процессора, то будет неизвестно, какая она на самом деле в том или ином приложении.
Рискну предположить, что видеокарта Sapphire Dual-X R9 280X окажется в рознице дешевле, чем версии Vapor-X и Toxic. Если же к ней приложить определенные усилия и провести программную модификацию, то можно получить одного из лидеров по совокупности потребительских качеств. Очень жаль, что всю работу не сделал производитель, но есть шанс, что он исправится.
