Обзор и тестирование материнской платы ASUS Z87I-PRO

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Система охлаждения
• Система питания
• Технические характеристики
• Возможности BIOS Setup
• Управление вентиляторами
• Тестовый стенд
• Проверка разгона
• Разгон по BCLK
• Разгон оперативной памяти
• Разгон процессора
• Температурный режим материнской платы
• Встроенный звук
• Заключение

Вступление

Лаборатория продолжает знакомить своих читателей с ассортиментом материнских плат LGA 1150 на базе набора системной логики Intel Z87. На сей раз героем обзора стала модель форм-фактора Mini-ITX стоимостью примерно 5500 рублей – ASUS Z87I-PRO.

В последнее время становится модным выпускать системные платы, выполненные в форм-факторе Mini-ITX, с недюжинными возможностями разгона процессоров. Особенно в этом преуспели в ASUS, еще в прошлом году пополнив свой модельный ряд P8Z77-I DELUXE. Можно сказать, что она послужила базой для дальнейшего развития направления миниатюрных плат и на базе набора системной логики Intel Z87. Сравнительно недавно был протестирован старший представитель Mini-ITX плат ASUS – Maximus VI Impact, теперь же пришло время ознакомиться с решением классом ниже, и сравнить, что было изменено в лучшую или худшую сторону.

Как обычно, начнем обзор с рассмотрения упаковки и комплекта поставки.

Упаковка и комплектация

Материнская плата поставляется в картонной коробке небольших размеров – под стать форм-фактору. Лицевая сторона упаковки не отличается информативностью, в то время как с обратной стороны уже можно почерпнуть достаточно информации.

Здесь представлена фотография самой платы, перечислены основные технические характеристики, а также рассказано о фирменных особенностях модели, к которым относится наличие четырех разъемов для подключения вентиляторов, модуль Wi-Fi / Bluetooth и двенадцатифазный преобразователь питания процессора.

Внутри коробка поделена на две части – сверху на отдельном картонном поддоне находится системная плата в антистатическом пакете:

А на дне размещен комплект поставки.

В него входит:

• Заглушка на заднюю панель;
• Подробное руководство пользователя на английском языке;
• Шесть кабелей SATA 6 Гбит/с;
• Wi-Fi антенна;
• Удлинитель для более удобного подключения корпусных кнопок включения/перезагрузки и индикации активности HDD/наличия питания;
• Диск с программным обеспечением.

В комплекте поставки платы нет ничего лишнего, но в то же время нет и экономии на мелочах. Все необходимое для сборки системы здесь присутствует: число кабелей SATA совпадает с количеством портов на плате, есть и провод-удлинитель для более удобного подключения корпуса. Не придраться даже к заглушке I/O панели – ее внутренняя сторона снабжена мягкой обивкой.

Дизайн и особенности платы

ASUS Z87I-PRO выполнена в размерах форм-фактора Mini-ITX (170х170 мм).

Компоновку элементов для Mini-ITX плат ASUS можно назвать уже привычной. Их ключевой особенностью является вынесение преобразователей питания процессора/памяти на дочернюю плату, что, во-первых, позволяет более рационально использовать место в рамках настолько миниатюрного форм-фактора, а во-вторых, позволяет наделить такие модели хорошим потенциалом для разгона CPU, не хуже, чем у АТХ собратьев.

Интересно, что в ассортименте Z87 материнских плат ASUS есть не только Z87I-PRO, но и плата-близнец – Z87I-DELUXE, которая отличается от PRO только более функциональным модулем Wi-Fi (с поддержкой стандарта 802.11ac). Если взглянуть на тестируемую модель внимательнее, можно увидеть, что название не напечатано на текстолите, а наклеено:

Под этой наклейкой скрывается надпись DELUXE.

Если честно, то не совсем понятно, зачем нужно расширять линейку плат таким образом? Ну да ладно, вернемся к рассмотрению героини обзора.

Обратная сторона платы:

Как видно по фотографии выше, каких-либо интересных элементов с обратной стороны платы не распаяно. По ней же можно отметить, что для радиатора системной логики используется крепление на подпружиненных пластмассовых «гвоздях», в то время как радиатор преобразователя питания CPU прикручен к плате винтами.

Процессорный разъем расположен в центре платы:

Благодаря такому размещению пользователь получает больше свободы при выборе совместимых систем охлаждения, которые не выходили бы за габариты платы.

Под DDR3 память распаяно два слота, которые оборудованы защелками только снизу:

Подобное размещение является не слишком удачным решением, ведь доступ к слотам оперативной памяти перекрывается при установленной в систему видеокарте. Но в условиях компоновки платы с преобразователем питания процессора на дочерней PCB других вариантов собственно нет.

Производителем заявлены следующие режимы работы DDR3: 1333, 1600, 1800 (разгон), 1866 (разгон), 2000 (разгон), 2133 (разгон), 2200 (разгон), 2400 (разгон), 2500 (разгон), 2600 (разгон), 2666 (разгон), 2800 (разгон), 2933 (разгон), 3000 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 МГц. В этом аспекте ASUS Z87I-PRO не отличается от своих полноразмерных собратьев.

Как и у них, на материнской плате присутствует кнопка MemOK, использование которой может помочь решить возможные проблемы совместимости памяти с платой. Однако расположена она очень неудобно – недалеко от верхнего левого угла платы:

При установленной системе охлаждения процессора есть шанс до этой кнопки не дотянуться.

В отличие от Maximus VI Impact, на Z87I-PRO реализовано не четыре, а сразу шесть портов SATA:

Все они реализованы силами набора системной логики Intel Z87, сторонние контроллеры отсутствуют. Что касается компоновки, то четыре порта из шести остались приблизительно на тех же местах, что и в случае Impact, то есть в местах для собранной системы труднодоступных. А вот два дополнительных порта находятся с краю платы, что упрощает доступ к ним. Тут же рядом с двумя портами SATA у края платы можно обнаружить колодку для подключения корпуса, что особенно заметно на фоне контраста с недавно протестированной MSI Z87I, где эта колодка была чуть ли не в центре платы.

Помимо поддержки сразу шести портов SATA, неплохо обстоят дела и с портами USB 3.0, коих в наличии восемь штук: шесть расположены на I/O панели, два реализованы в виде колодки для подключения корпусных портов. И поскольку силами Intel Z87 можно реализовать только шесть портов, применен дополнительный контроллер – ASMedia ASM1042:

Порты, идущие от контроллера ASMedia, расположены на I/O панели платы – напротив LAN порта.

В качестве сетевого контроллера используется Intel I217-V:

За реализацию встроенного звука отвечает Realtek ALC1150:

В качестве Multi-IO применена микросхема Nuvoton NCT5538D:

На задней панели ASUS Z87I-PRO расположены:

• Один DVI-I;
• Один DisplayPort;
• Один HDMI;
• Один LAN;
• Шесть USB 3.0;
• Четыре USB 2.0;
• Один оптический выход S/PDIF;
• Три аудиоразъема 3.5-мм mini-jack;
• Одна кнопка Clear CMOS;
• Одна кнопка USB BIOS Flashback;
• Один модуль ASUS Wi-Fi GO! (Wi-Fi 802.11 a/b/g/n and Bluetooth v4.0/3.0+HS).

С точки зрения конфигурации I/O панели материнская плата радует: такое сочетание, как наличие десяти портов USB и трех видеовыходов встречается очень редко. Лишь положительно можно отметить тот факт, что используется порт DVI-I, а не DVI-D, соответственно к плате можно подключить аналоговый кабель через переходник DVI - D-Sub.

Фотография системной платы, позволяющая оценить высоту компонентов:

Расположение элементов.

Система охлаждения

Система охлаждения ASUS Z87I-PRO представлена двумя радиаторами, один установлен в преобразователе питания процессора, второй на наборе системной логики.

Радиатор преобразователя питания весьма скромен:

Понятно, что конструкцию больших размеров разместить негде, но на том же Impact был хоть какой-то намек на оребрение, здесь же – просто кусок металла. Без обдува радиаторов преобразователь питания ЦП наверняка перегреется. Единственное, за что систему охлаждения можно похвалить – радиатор крепится через прижимную пластину с обратной стороны преобразователя питания.

Используется термопрокладка средней толщины, прижим равномерен по всей площади радиатора и прижимной пластины.

Размеры радиатора набора системной логики Intel Z87 также не назвать исполинскими:

Хотя в случае с чипсетом все же можно говорить о том, что для эффективного отвода тепла хватит и такого радиатора.

В качестве термоинтерфейса используется такая же прокладка, как и в случае преобразователя питания процессора.

Система питания

В отличие от классических системных плат, у нескольких последних Mini-ITX представителей ASUS преобразователь питания вынесен на отдельную плату, и расположен перпендикулярно самой материнской плате:

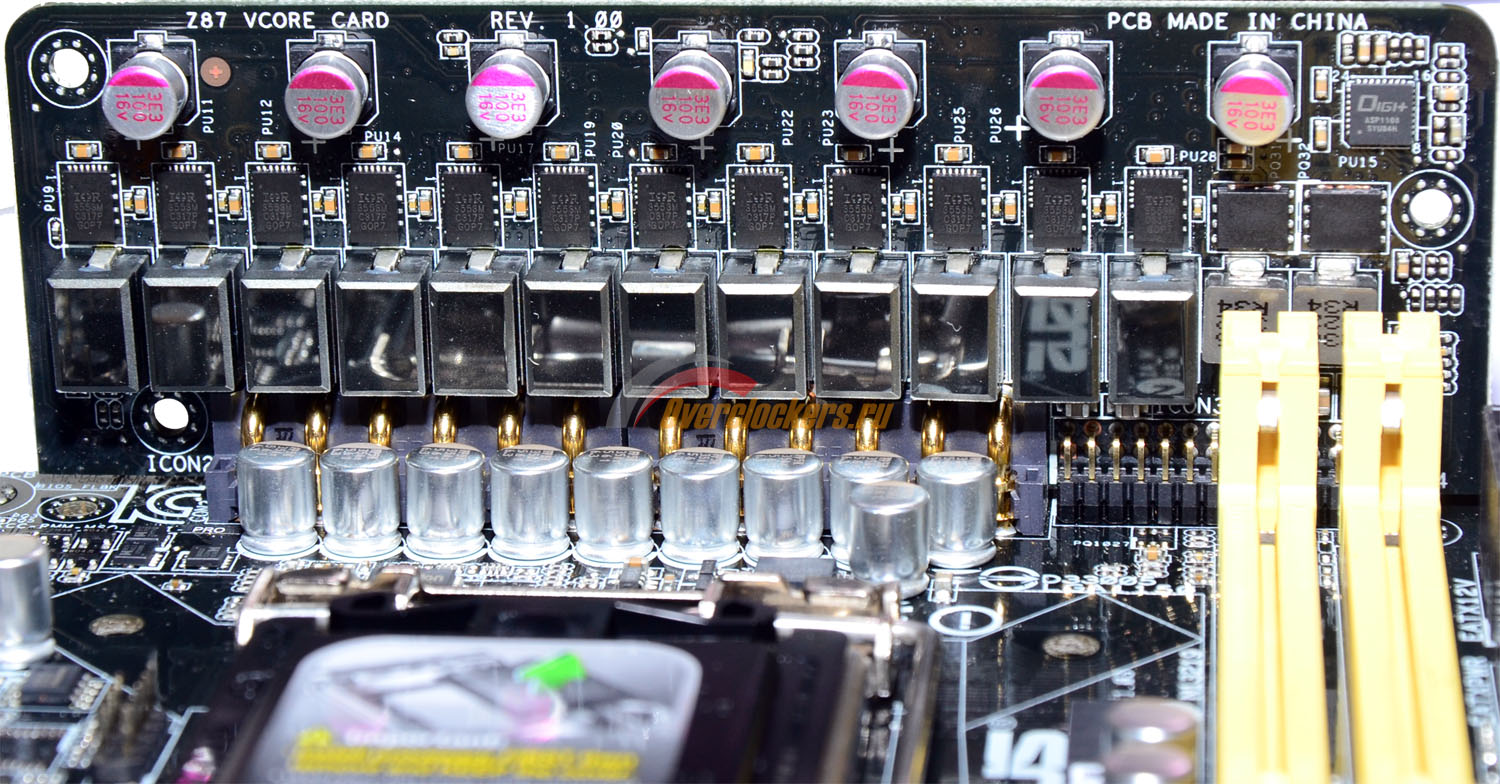

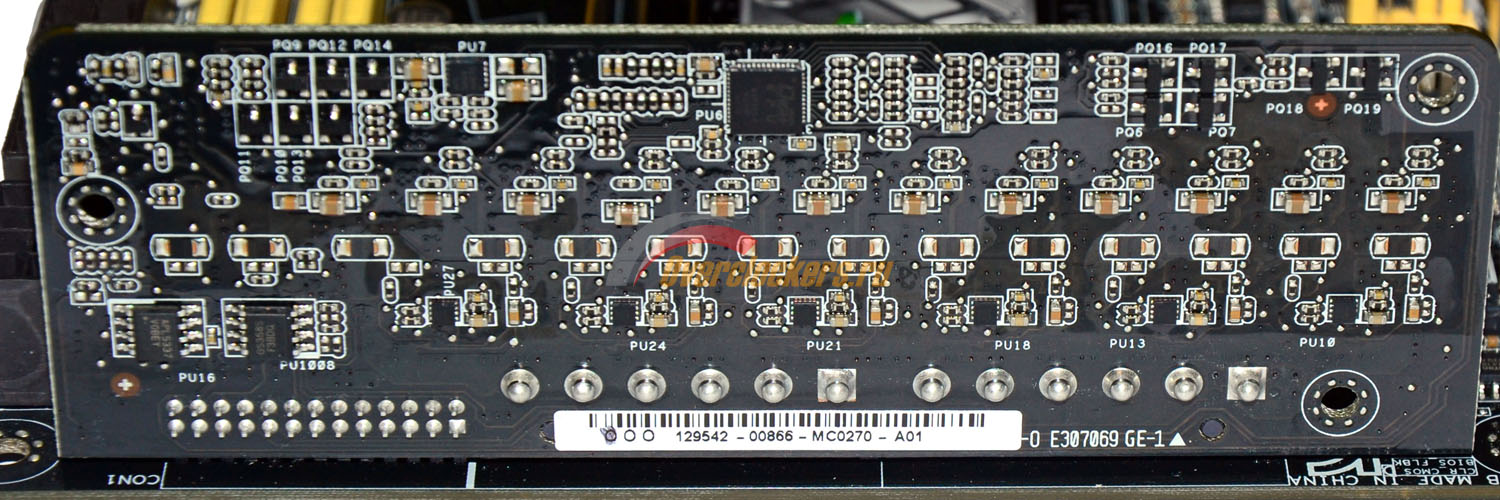

На этой плате разместились два преобразователя питания: двенадцатифазный для процессора и двухфазный для памяти. Преобразователь питания ЦП основан на контроллере DIGI+ ASP1251 (International Rectifier IR3563A), в качестве удвоителей фаз используется шесть микросхем International Rectifier IR3599, в качестве транзисторов применены IR3553 в количестве двенадцати штук, то есть по одному на каждую фазу.

Преобразователь питания памяти построен на контроллере DIGI+ ASP1103, в качестве транзисторов используется пара ON Semiconductor NTMFD4901NF, по одному на каждую фазу.

Технические характеристики

Возможности BIOS Setup

UEFI меню материнских плат ASUS унифицировано и подробно рассматривалось в обзоре Z87-PLUS. У тестируемой Z87I-PRO отличий в UEFI меню не так много, и касаются они только меню установки напряжений:

По сравнению с Z87-PLUS здесь нет возможности изменения таких напряжений, как Clock Crossing VBoot Voltage, Clock Crossing Reset Voltage и Clock Crossing Voltage, варьируя значениями которых можно было бы достичь большего разгона базовой частоты в ущерб стабильности PCI-Express, либо наоборот, решить возможные проблемы с PCI-Express снижением потенциала базовой частоты.

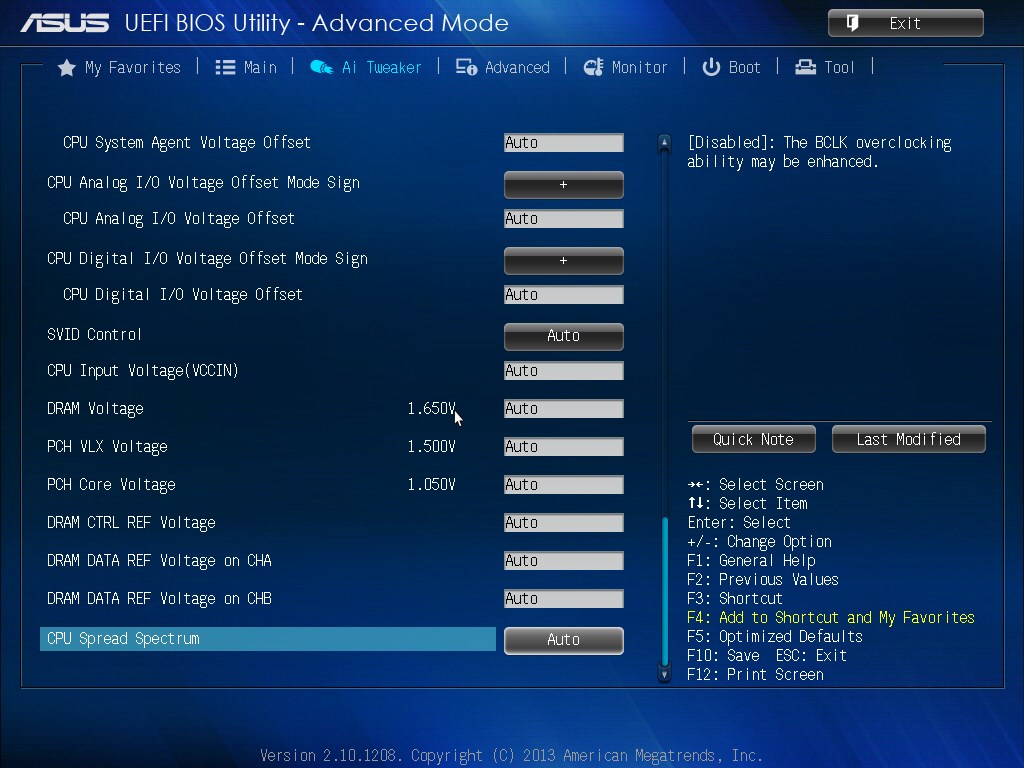

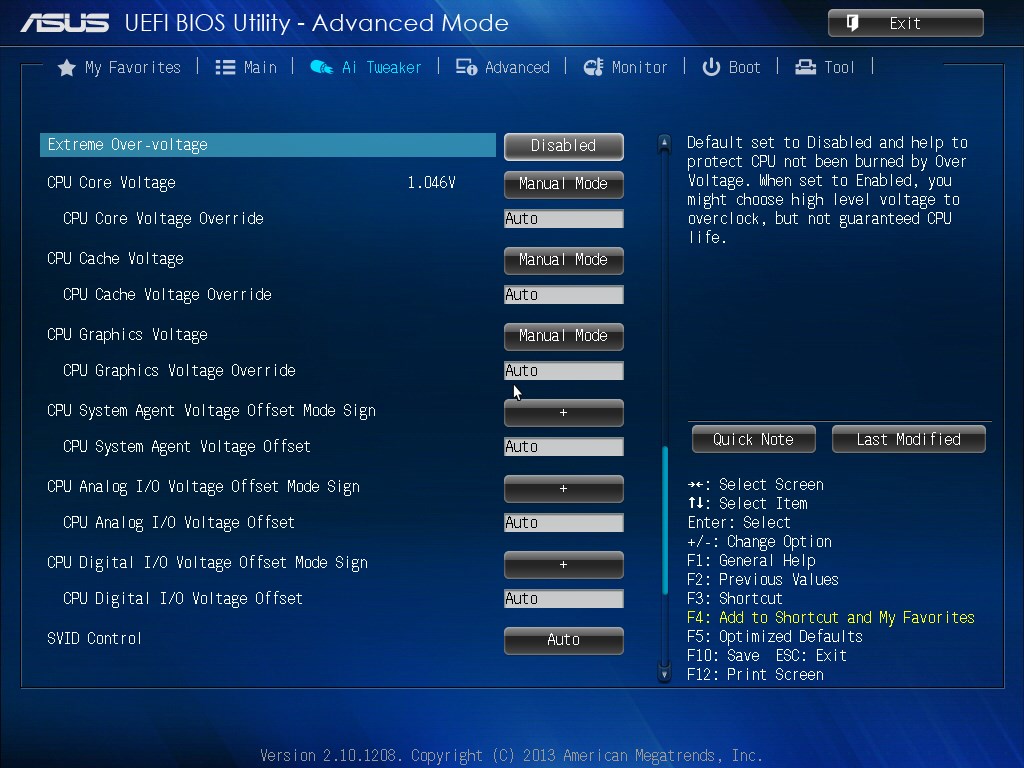

Изменены и диапазоны регулировок некоторых других напряжений. Приведу перечень доступных для изменения напряжений:

Из неприятного можно отметить только ограничение напряжения питания памяти на отметке 1.8 В, чего может быть мало при экспериментах с разгоном «на результат». С другой стороны, так оно может и лучше, ведь память на данной плате будет стоять «впритык», то есть возможности для охлаждения модулей здесь заведомо хуже, чем у полноразмерных плат, где память в Dual Channel режиме стоит через слот.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

Расположение разъемов для подключения вентиляторов на ASUS Z87I-PRO:

В сумме у материнской платы четыре разъема для подключения вентиляторов, что для форм-фактора Mini-ITX неплохо. Что касается расположения разъемов, то его можно назвать крайне неудобным – все четыре разъема удалены от краев платы, и доступ к ним в собранной системе будет крайне затруднен, особенно если на процессоре использовать габаритную систему охлаждения.

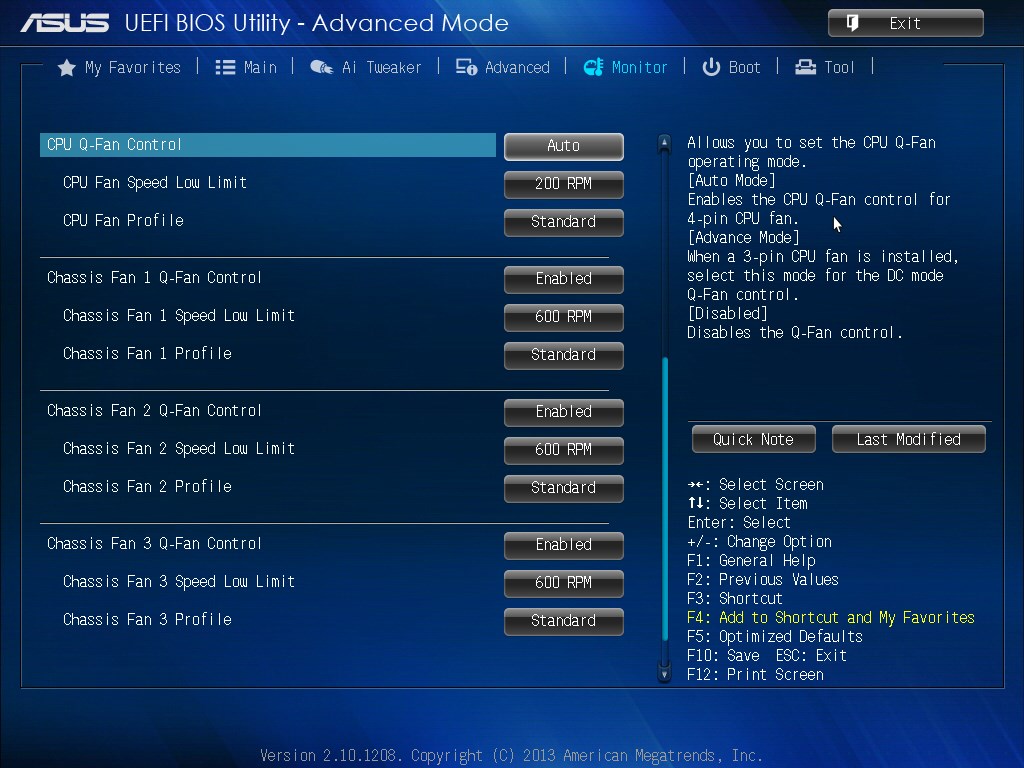

Настройки по управлению оборотами вентиляторов содержатся в UEFI разделе Monitor:

Для каждого из четырех разъемов доступно раздельное управление скоростью вращения крыльчатки.

Для автоматической регулировки доступны профили Standard/Silent/Turbo и ручной режим, где раскрываются дополнительные настройки. В последних задаются значения минимальной и максимальной скорости вращения, а также температура ЦП, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» – от 20 до 100% (60% для режима Q-Fan Control «Advance Mode»), диапазон задаваемых температур CPU – от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» – от 60 до 100%, нижняя планка температуры процессора зафиксирована на 40 градусах, а верхняя регулируется до 75 градусов.

Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Регулировка средствами UEFI ничем не отличается от других Z87 плат ASUS, диапазоны изменения настроек слегка маловаты.

Проверка регулировки средствами FAN Xpert 2 на сей раз не проводилась, поскольку на стендовой операционной системе не удалось запустить программное обеспечение Ai Suite, а в переустановке ОС ради одной материнской платы уже нет смысла – далее приоритетными будут тесты платформы FM2.

Тестовый стенд

Тестирование ASUS Z87I-PRO производилось в составе следующей конфигурации:

• Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
• Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
• Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Ватт;
• Корпус: открытый стенд.

Проверка разгона

Разгон по BCLK

В отличие от материнских плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

При использовании CPU Strap 100 МГц ASUS Z87I-PRO смогла разогнать процессор до 104.1 МГц:

При дальнейшем разгоне система теряла стабильность, а при установке частоты свыше 104.6 система не проходила POST.

При использовании CPU Strap 125 МГц материнская плата разогнала процессор до 142.6 МГц:

Как и в случае с CPU Strap 100, дальнейший разгон приводил к нестабильности системы. Прохождение POST оставалось возможным вплоть до 143 МГц.

При использовании CPU Strap 167 МГц материнская плата разогнала процессор до 176.1 МГц:

Загрузить Windows можно было и на частотах свыше 180 МГц, однако при включении стресс-теста начинал «отваливаться» драйвер видеокарты.

Разгон оперативной памяти

Замер напряжения питания памяти:

Замеры производились при помощи мультиметра Mastech MY64. Судя по его показаниям, ASUS Z87I-PRO склонна к легкому занижению напряжения питания памяти, хотя отклонения все же небольшие.

Для проверки разгона оперативной памяти теперь помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung добавлен комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

При разгоне комплекта G.Skill материнская плата показала результат 2626 МГц, что является практически полным раскрытием потенциала модулей.

Да, с некоторыми платами получалось достичь результата на 10 МГц выше, но это уже мелочи, и скорее всего обуславливалось установкой напряжения питания 1.82 В, в то время как Z87I-PRO ограничена значением 1.8 В.

В случае с комплектом Corsair была достигнута частота работы памяти 2816 МГц:

Очень хороший результат, тем более, что работоспособным оказался множитель частоты работы памяти Х28. Использовалось значение System Agent Voltage +0.35 В.

Разгон процессора

Для начала проверим работу Load-Line Calibration для CPU Input Voltage:

Замеры производились при помощи мультиметра Mastech MY64. В дальнейшем при тестировании использовался режим Level 4.

Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.

В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.

Результат разгона, достигнутый с ASUS Z87I-PRO, составил 4792 МГц:

Результат не лучший, но и плохим его назвать язык не поворачивается. При этом причина того, что планка в 4800 МГц не покорилась, заключается скорее в возросшем температурном режиме CPU, нежели в особенностях платы. Как известно, процессоры поколения Intel Haswell чувствительны к температуре, и лишняя пара градусов здесь заметна.

Используемые напряжения процессора:

• CPU Input Voltage: 2.22 В;
• CPU Core Voltage: 1.457 В;
• CPU Cache Voltage: 1.35 В.

Температурный режим материнской платы

Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера составляла ~23-24 градуса по Цельсию.

Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.

В качестве теста для прогрева использовался Prime 95 Small FFTs.

Что касается температурного режима преобразователя питания, то материнская плата стресс-тест не прошла, поскольку площадь радиаторов все же слишком мала для пассивного охлаждения. Форм-фактор Mini-ITX и жидкостное охлаждение ЦП при отсутствии обдува радиаторов платы – это перебор. На температуру в 90 градусов радиатор преобразователя питания вышел за 7 минут, после чего нагрузка была остановлена (плата сохраняла стабильность), так как нет смысла «жарить» плату и дожидаться активации температурной защиты.

В случае с радиатором системной логики никаких проблем с температурным режимом не возникло.

Встроенный звук

Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.

Установленный на материнской плате кодек – Realtek ALC1150.

Результат в пределах погрешностей повторяет те цифры, которые были получены на других системных платах с использованием кодека Realtek ALC1150.

Заключение

ASUS Z87I-PRO оставила после себя приятное впечатление: да, по сравнению с Maximus VI Impact плата менее подготовлена к работе на открытом стенде и к экстремальному разгону, но так ли этот функционал нужен для форм-фактора Mini-ITX? Что касается разгона процессора на воздушном или жидкостном охлаждении, то здесь разницы между моделями нет. Зато с точки зрения обычной системы преимущества Z87I-PRO очевидны: на I/O панели три видеовыхода против двух у Impact, число портов USB на I/O панели десять против восьми, число портов SATA шесть против четырех, к тому же стоит отметить удобное расположение двух дополнительных SATA. При этом стоимость младшего решения в среднем ниже на две тысячи рублей.

Что касается отрицательных качеств платы, то они целиком и полностью перекочевали от Impact и являются следствием используемого форм-фактора: при установленной в систему видеокарте перекрывается доступ к слотам оперативной памяти, а сама материнская плата не способна пройти температурный стресс-тест.

Плюсы:

• Форм-фактор Mini-ITX;
• Наличие интерфейсов Wi-Fi и Bluetooth;
• Наличие шести портов SATA;
• Десять портов USB и три видеовыхода на I/O панели;
• Широкие возможности по управлению оборотами вентиляторов;
• Мощный преобразователь питания процессора;
• Предсказуемость материнской платы при разгоне;
• Хорошие результаты разгона как процессора, так и памяти;
• Для предоставляемых возможностей вполне демократичная цена.

Минусы:

• Из-за используемого форм-фактора компоновка платы не слишком удобна;
• Температурный стресс-тест материнская плата не прошла;
• Ограничение напряжения питания памяти на уровне 1.8 В.

Страница материнской платы ASUS Z87I-PRO на официальном сайте производителя:

• Глобальное зеркало

Выражаем благодарность:

• Компании ASUS за предоставленную на тестирование материнскую плату ASUS Z87I-PRO.
