Мы продолжаем публикацию обзоров, посвященных бюджетным моделям системных плат. Список уже рассмотренных в лаборатории материнских плат бюджетного и среднего класса все растет и растет:
Итого – пятнадцать моделей плат под процессоры AMD и восемь под ЦП Intel. Теперь же, благодаря нашему партнеру – компании Регард, этот уже довольно длинный список пополнится еще тремя платами, основанными на наборе системной логики Intel B85 и предназначенными для установки CPU Intel LGA 1150: ASRock Fatal1ty B85 Killer, ASUS B85-Pro Gamer и MSI B85-G43 Gaming.
Следует заметить, что ASUS B85-Pro Gamer схожа с уже протестированной ранее моим коллегой Ivan_FCB материнской платой ASUS Z97-A:
Несмотря на некоторые различия, в целом платы довольно близки: самый нижний слот расширения с PEG сменился на PCI, SATA-Express стал просто парой SATA, место под M.2 пустует, изменена планировка задней панели, незначительно сдвинута и немного изменена элементная база (например, звуковой кодек оснащен не четырьмя, а сразу тринадцатью конденсаторами, колодка USB поменялась местом с разъемом для вентилятора…).
У MSI есть свои близняшки – H87-G43 Gaming и Z87-G43 Gaming, причем различить их будет непросто даже опытному человеку. Лично я разницы между моделями «в анфас» не увидел вообще. К сожалению, их мы не тестировали, в нашей базе есть лишь обзор «простых» версий MSI Z87-G43 и B85-G43.
Для начала приведем таблицу технических спецификаций, отличия в характеристиках при этом выделены (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).
| Параметр | ASRock Fatal1ty B85 Killer |
ASUS B85-Pro Gamer |
MSI B85-G43 Gaming |
| Средневзвешенная цена*, руб. | 6400 | 7450 | 7100 |
| Упаковка |
|
|
|
| Материнская плата |
|
|
|
| Обратная сторона |
|
|
|
| Ссылка на сайт производителя | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
| Процессоры | Четвертое и пятое поколение процессоров Intel Core, Intel Pentium и Intel Celeron, предназначенных к установке в процессорный разъем LGA 1150 | ||
| Набор системной логики | Intel B85 Express Chipset | Intel B85 Express Chipset | Intel B85 Express Chipset |
| Оперативная память | 4 x DDR3 разъема DIMM Поддерживаемый объем памяти - до 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066/ 1333/ 1600 МГц |
4 x DDR3 разъема DIMM Поддерживаемый объем памяти - до 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066/ 1333/ 1600 МГц |
4 x DDR3 разъема DIMM Поддерживаемый объем памяти - до 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066/ 1333/ 1600 МГц |
| Аудио | Realtek ALC1150 (до 8 каналов) | Realtek ALC1150 (до 8 каналов) | Realtek ALC1150 (до 8 каналов) |
| Сеть | 1 x Qualcomm Atheros Killer E2205 (10/100/1000 Мбит/с) | 1 x Intel I217V (10/100/1000 Мбит/с) | 1 x Qualcomm Atheros Killer E2205 (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0, физически как x16 (PCI_E2) 1 слот PCI Express x16 2.0, физически как x4 (PCI_E4) 2 слота PCI Express 2.0 x1 3 слота PCI |
1 слот PCI Express x16 3.0, физически как x16 (PCI_E2) 1 слот PCI Express x16 2.0, физически как x4 (PCI_E4) 2 слота PCI Express 2.0 x1 3 слота PCI |
1 слот PCI Express x16 3.0, физически как x16 (PCI_E2) 1 слот PCI Express x16 2.0, физически как x4 (PCI_E4) 2 слота PCI Express 2.0 x1 3 слота PCI |
| Поддержка графических тандемов | AMD CrossFire | AMD CrossFire | AMD CrossFire |
| Дисковая подсистема | Intel B85: - 4 порта SATA 6 Гбит/с - 2 порта SATA2 Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID5, RAID 0+1. |
Intel B85: - 4 порта SATA 6 Гбит/с - 2 порта SATA2 Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID5, RAID 0+1. |
Intel B85: - 4 порта SATA 6 Гбит/с - 2 порта SATA2 Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID5, RAID 0+1. |
| USB | Intel B85: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 4 порта USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 2 порта на задней панели платы) |
Intel B85: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 4 порта USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 2 порта на задней панели платы) |
Intel B85: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 4 порта USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 2 порта на задней панели платы) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA 6 Гбит/с 2 x SATA2 2 разъема для подключения вентиляторов системы охлаждения процессора (1 * 4-pin + 1 * 3-pin) 4 разъема для подключения дополнительных вентиляторов (1 * 4-pin, 3 * 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов перемычка сброса настроек CMOS |
1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA 6 Гбит/с 2 x SATA2 2 разъема для подключения вентиляторов системы охлаждения процессора (2 * 4-pin) 4 разъема для подключения дополнительных вентиляторов (1 * 4-pin, 3 * 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов перемычка сброса настроек CMOS 1 колодка COM-порта 1 колодка S/PDIF 1 колодка TPM |
1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA 6 Гбит/с 2 x SATA2 2 разъема для подключения вентиляторов системы охлаждения процессора (1 * 4-pin + 1 * 3-pin) 3 разъема для подключения дополнительных вентиляторов (1 * 4-pin, 2 * 3-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка LPT 1 колодка TPM перемычка сброса настроек CMOS 1 колодка JSPI1 для прямого программирования микросхемы флеш-памяти BIOS |
| Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры, либо мыши 1 разъем HDMI 1 разъем DVI-D 1 разъем D-Sub 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 6 аудиоразъемов |
2 * PS/2 для подключения клавиатуры и мыши 1 разъем HDMI 1 разъем DVI-D 1 разъем D-Sub 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 6 аудиоразъемов |
2 разъема PS/2 для подключения мыши и клавиатуры 1 разъем HDMI 1 разъем DVI-D 1 разъем D-Sub 2 порта USB 2.0/1.1 4 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 6 аудиоразъемов |
| Контроллер I/O | Nuvoton NCT6776D | Nuvoton NCT6776D | Nuvoton NCT6779D |
| BIOS | 64 Мбит (Winbond 25Q64FVAIQ) (одна съемная микросхема флеш-памяти); AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
64 Мбит (GigaDevice GD25B64BP1G) (одна съемная микросхема флеш-памяти); AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
64 Мбит MXIC 25L6473FM2I-10G; AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | Размеры платы на сайте не указаны | Размеры платы на сайте не указаны | Размеры платы на сайте не указаны |
| Форм-фактор | ATX | ATX | ATX |
Комплектация участников обзора практически идентична, отличия только в расположении: ASRock – сверху над платой, ASUS и MSI – внизу под платой.
В комплекте поставки мы обнаружим:
Кроме того, у модели ASRock в комплекте есть карточка с лицензионным ключом к приложению XSplit Broadcaster (оно предназначено для потоковой трансляции процесса прохождения игры), у платы MSI – значок с логотипом «Gaming Series» и ярлык, подвешиваемый на ручку двери (он же «Хенгер» или «Хэнгер»), с надписью «i sorry busy gaming» («извините, я занят игрой»), а ASUS вложила в комплект наклейку на корпус.
На всех трех платах радиаторы установлены не только на кристаллах системной логики, но и на элементах подсистемы питания. По сути, разница лишь в количестве теплорассеивателей, поскольку на платах ASUS и MSI подсистемы питания процессора расположены в форме буквы «Г» вокруг процессорного сокета, а на плате ASRock оная вытянута вдоль прямой линии. Не обошлось и без декоративных «украшательств». Рассмотрим подробнее.
ASRock Fatal1ty B85 Killer, как уже отмечено выше, оснащена всего двумя радиаторами:
Все радиаторы на винтовом креплении, причем под головки винтов производитель заботливо подложил пластмассовые шайбы, предохраняющие покрывающий поверхность текстолита лак от процарапывания и замыкания токоведущих дорожек под ним.
На материнской плате ASRock установлено пять разъемов для подключения вентиляторов.
Над процессорным сокетом расположены четырехконтактный CPU_FAN1 и трехконтактный CPU_FAN2. В кадр слева внизу не зря попал Nuvoton NCT3941S – этот линейный драйвер организовывает синхронную работу разъемов CPU_FAN1 и CPU_FAN2. Таким образом, обороты трехконтактных моделей, подключенных к CPU_FAN2, будут управляемы. К сожалению, на CPU_FAN1 управляются только четырехконтактные вентиляторы (что помешало инженерам ASRock реализовать поддержку трехконтактных вертушек и для него, остается загадкой).
Еще два трехконтактных разъема (CHA_FAN2 и CHA_FAN3) расположены внизу под радиатором подсистемы питания ЦП, причем один из них смещен ближе к центру платы.
Это доставит немало приятных моментов для обладателей крупногабаритных систем охлаждения CPU с трехконтактными вентиляторами, ибо все превращается в квест «попробуй-ка, подлезь». Причем даже на открытом стенде, а в корпусе собранного системного блока подобное и вовсе невыполнимая задача.
Зато при этом, как можно видеть, вышеупомянутые инженеры не поскупились на два Nuvoton NCT3941S – для обоих разъемов.
В итоге пользователь остается с глазу на глаз всего с двумя вентиляторными разъемами, из которых управляемым является только один. Он размещен между разъемов SATA, что усложнит доступ к нему, если в системе окажется больше четырех устройств с таким интерфейсом.
Если кто не понял, данный разъем может управлять оборотами только четырехконтактных вентиляторов.
Еще один и уже совершенно неуправляемый разъем PWR_FAN расположился по правому краю платы, ближе к ее середине:
Система охлаждения должна вписываться в следующие габариты:
Криминала в виде ограничений особо не наблюдается. Мало того, как выяснится дальше, в этом вопросе материнская плата ASRock оказалась самой просторной.
ASUS B85-Pro Gamer оснащена большим числом радиаторов – на подсистеме питания процессора установлено два теплорассеивателя (теплотрубки в данном случае отсутствуют):
Еще один радиатор накрывает кристалл набора системной логики (упаковочная пленка не снималась по понятным причинам):
Причем он крепится к плате с помощью винтов, тогда как подсистема питания обходится подпружиненными защелками из плотного пластика (лично я опасаюсь того, что со временем он может стать хрупким и радиаторы просто отвалятся).
На разъемы для подключения вентиляторов в ASUS поскупились: пять штук против шести у ASRock Fatal1ty B85 Killer (при заметно более низкой цене у последней на момент написания обзора).
Система охлаждения ЦП должна быть оснащена моделями только с ШИМ-управлением оборотами, а про трехконтактные вертушки стоит забыть или придется мириться с полными оборотами.
Расположение разъема CHA_FAN1 более продуманное, нежели у ASRock, насколько это возможно – его сдвинули ближе к левому краю платы и его хотя бы не будет накрывать крупногабаритная СО процессора.
Разъем также четырехконтактный, но уже с поддержкой регулировки старых вентиляторов, не оснащенных ШИМ-управлением, которая реализована по удешевленной схеме – с помощью мосфета производства Excelliance MOS.
Разъем CHA_FAN3, расположенный у правого края платы, работает по той же схеме (управляются оба типа вентиляторов).
Наблюдательный и опытный читатель заметит, что CHA_FAN3 занимает традиционное место другого разъема, обычно маркируемого как PWR_FAN и полностью неуправляемого. Это действительно замена: PWR_FAN на этой материнской плате нет.
Ну и последний, пятый разъем, обнаруживается внизу платы.
CHA_FAN2 работает в паре с Excelliance MOS и может управлять обоими типами вертушек.
Системе охлаждения процессора придется вписываться в более стесненные габариты.
И, наконец, MSI B85-G43 Gaming. На ней тоже три радиатора: два на цепи питания и один накрывает кристалл набора системной логики.
Фирменные драконы MSI. Куда ж без них?
Зато, в отличие от ASUS, здесь применяется винтовое крепление.
Несмотря на впечатление, что под винтами радиаторов подсистемы питания нет ничего, все же некий мягкий материал нанесен на обратную сторону шляпок винтов. Не пластиковые шайбы, но хоть что-то.
На этой плате два разъема для подключения вентиляторов системы охлаждения процессора. Оба четырехконтактные, и, хотя к ним можно подключить трехконтактные вентиляторы, регулироваться обороты на них не будут. Причем рядом с CPUFAN1 пустует место явно под установку микросхемы для реализации данной функциональности.
В срединной части платы за блоком аудиоразъемов задней панели обнаруживается четырехконтактный SYSFAN1.
Благодаря AS358M (предположительно, производства BCDSEMI), регулируются обороты трехконтактных моделей, подключенных к нему.
Еще один SYS_FAN, но под номером три, расположен по правому краю платы – ближе к нижнему углу, над разъемами SATA. Место под AS358M разведено, но пустует.
Поэтому к нему стоит подключать только ШИМ-вентиляторы.
Пропущенный по нумерации SYS_FAN2 обнаруживается на плате совсем неподалеку – внизу, примерно на том же удалении от нижнего угла, что и SYS_FAN3. И несмотря на то, что рядом с ним нет дополнительного контроллера, регулировка оборотов для трехконтактных вентиляторов присутствует.
Дело в том, что используемый на материнской плате контроллер ввода-вывода Nuvoton NCT6779D обладает пятью выводами для подключения вентиляторов, один из которых допускает DC-регулировку. Именно для SYS_FAN2 инженеры MSI его и использовали. Больше разъемов для подключения вентиляторов на плате нет.
По фотографии выше можно видеть, что система охлаждения процессора оказывается в еще более стесненных (хотя и не до критичной степени) условиях.
Процессорный разъем LGA 1150 мало отличается от предыдущих поколений LGA от Intel, но требования к сопутствующей обвязке совсем иные: если к предыдущему процессорному разъему LGA 1155 требовалось подвести четыре питающих напряжения (CPU_Core, iGPU, VCCIO и VCCSA), то теперь осталось только одно, из которого уже сам процессор, посредством своего собственного встроенного преобразователя, получает необходимые ему напряжения. Заметное упрощение работы производителям материнских плат.
Побочным полезным эффектом стало то, что теперь нельзя померять напряжение мультиметром и все странности, показываемые программным мониторингом, можно списать на сам мониторинг. Который, впрочем, действительно работает достаточно странно, показывая все, вплоть до значений вроде 0.008 В на ядрах процессора, еще больше усугубляя проблему точного мониторинга.
При первом взгляде может показаться, что на ASRock Fatal1ty B85 Killer подсистема питания процессора построена по шестифазной схеме.
Но это – далеко не так, достаточно увидеть, что с обратной стороны платы выводы дросселей спаяны попарно. Попутно инженеры ASRock сэкономили на элементной базе: используемый ШИМ-контроллер Intersil ISL95820 хоть и поддерживает четырехфазную схему, интегрированных драйверов фаз у него только три, четвертый пришлось бы устанавливать отдельно.
В качестве мосфетов в каждой фазе использовано по одному 9130AL и 5830DL предположительно производства NXP Semiconductors.
Подсистема питания оперативной памяти выглядит двухфазной (если даже не трехфазной), но, увы, применен ШИМ-контроллер Richtek RT8120B, который является однофазным.
В силовой части применены мосфеты 9130AL. В целом преобразователь достаточно мощный, а с учетом того, что материнские платы на наборе системной логики Intel B85 не допускают установки частот памяти свыше 1600 МГц, он и подавно избыточен. Маркетинг чистой воды.
ASUS B85-Pro Gamer также имеет меньше фаз питания процессора – не восемь, а четыре, которые также спаяны попарно:
ШИМ-контроллер традиционно для этого бренда перемаркирован:
В качестве силовых элементов, в частности, используются 4030DL и 6030DL (по одному на каждую из «псевдофаз»).
Также в данном случае не обошлось без применения драйверов (в кадре он в самом центре, еще один скрывается справа, за дросселем, виден его уголок и его подпись PU121 – в ином ракурсе снимка становилась не видна маркировка на мосфетах). Помните, я говорил про схожесть с ASUS Z97-A? Так вот: преобразователь питания процессора полностью идентичен таковому Z97-A.
За питание памяти отвечает однофазный Richtek RT8120H.
Сам преобразователь также однофазный.
Жизненные силы процессору на материнской плате MSI B85-G43 Gaming должен придать шестифазный преобразователь питания. Но и здесь своя тонкость.
Даже выводы внешне не спаяны попарно
Но нет: использованный ШИМ-контроллер uP1649P производства uPI Semiconductor позволяет строить только четырехфазные преобразователи. И задействуются только три из них, далее в дело вступают удвоители фаз с интегрированными драйверами uP1951 того же производителя.
В качестве элементной базы взяты по одному мосфету NTMFS4C05N и NTMFS4C08N производства ON Semiconductor.
По одному на каждую из фаз.
Оперативная память довольствуется однофазным преобразователем питания под управлением ШИМ-контроллера uPI Semiconductor uP1504S.
В качестве элементной базы взяты мосфеты NTMFS4C05N и NTMFS4C08N ON Semiconductor.
Все три материнские платы оснащены четыремя слотами для установки модулей памяти DDR3 и DDR3L, допускается использование до 32 Гбайт.
Но стоит помнить о том, что в набор системной логики Intel B85 заложены ограничения по частоте: не более 1600 МГц. К тому же, с довольно популярным Pentium G3258 (по крайней мере, первой версии «просто Haswell», а не Haswell Refresh) включается дополнительное ограничение: не более 1400 МГц.
Однако ASUS предпочла использовать слоты с одиночной защелкой, что продиктовано скорее имиджевыми, нежели практическими соображениями:
Даже при установке весьма длинномерной платы в слот PCI-E x1 (в данном случае звуковой карты ASUS Xonar DX) защелки не оказываются заблокированными.
А вот чему стоит поучиться ASRock и ASUS, так это методике маркировки, которую использует MSI:
Слоты не только пронумерованы, но и отдельно маркированы те слоты, в которые следует задействовать первыми.
На всех трех платах у нижнего конца слотов памяти обнаружится колодка для подключения двух портов USB 3.0/2.0/1.1.
Расположение совершенно стандартное.
А затем снова начинаются различия, причем весьма заметные. Самым простым и привычным способом поступила ASRock: intel B85 поддерживает четыре SATA3 и два SATA2 – и данный производитель раскрасил соответствующие порты, ориентированные вертикально по отношению к поверхности платы, в разные цвета.
ASUS использовала «лежачие» SATA, мало того – разные, причем здесь также наблюдается «наследство» от Z97-A, на которой вместо двух верхних SATA установлен SATA-Express.
И компоновка разъемов весьма удобна: если у обычных, попарно сгруппированных разъемов SATA, блокируется доступ к нижним (особенно если шлейфы с защелками), то в случае одиночных – такого не происходит:
Правда, возникает вопрос свободного места под такую компоновку (да и по себестоимости такое решение чуть дороже), в итоге SATA2, которые, скорее всего, будут малоиспользуемыми по понятным причинам (хотя бы психологического характера), все же сдвоенные.
Но MSI отличилась так отличилась.
Ярко-красная этикетка предупреждает нас о том, что порт SATA_6 отключится при задействовании слота mSATA. Да вот беда: самого mSATA на MSI B85-G43 Gaming нет вообще. И даже не предполагался (на плате нет пустующих контактных площадок).
Тонкость вторая в том, что разъемы никак не отмечены, какие из них SATA2, а какие – SATA3. Мы просто видим скромную надпись «SATA 6GB/s». Неужто инженеры MSI смогли обойти ограничения, заложенные в Intel B85? Отнюдь. Разъемами SATA3 являются два вертикально ориентированных (SATA1_2) и два расположенных рядом «лежачих» SATA (SATA3_4). Самые нижние два – SATA2. Неужели так сложно было применить более очевидную маркировку?
Очень сомневаюсь, что дополнительные усилия в этом направлении привели бы к сколько-нибудь значительным тратам даже при миллионном тираже данной модели. Зато пользователь, приобретший эту материнскую плату, наверняка чертыхнется лишний раз в адрес MSI, листая инструкцию в 178 страниц, у которой даже содержания нормального нет (сначала надо найти свой язык, а затем листать в поисках содержания). Если кому интересно, на русском языке это страница 144 (Ru-18).
Три материнских платы относительно узкого ценового диапазона, а как различен набор предлагаемых интерфейсов. На фоне решений ASUS и MSI плата ASRock смотрится просто бедным родственником:
Все две колодки для подключения четырех портов USB 2.0/1.1 и ничего больше – это даже не смешно. Да, на MSI B85-G43 Gaming и ASUS B85-Pro Gamer их тоже две, но помимо этого обнаруживаются TPM, LPT (на плате ASUS нет) и COM, пусть они сейчас и не так актуальны, но все же…
Правый край плат также отличается, но несколько менее значительно. Но везде применены «имиджевые» решения.
ASRock Fatal1ty B85 Killer – производитель применил свои излюбленные «Premium Gold Capacitor» (как, впрочем и по всей плате), а звуковой кодек (Realtek ALC1150, кстати) скрыт под несъемной крышкой с надписью «Purity Sound». Тут же расположен и контроллер ввода-вывода Nuvoton NCT6776D, обеспечивающий работу системного мониторинга, вентиляторов и прочих функций. Сетевой контроллер Qualcomm Atheros Killer E2200 был вынесен за блок аудиоразъемов задней панели материнской платы.
Если присмотреться, то можно обнаружить и некоторое обособление звукового тракта от остальных токоведущих дорожек. Особенно оно заметно если плату перевернуть.
Однако изоляция эта весьма условная и ее присутствие скорее номинальное.
ASUS на свою материнскую плату также установила «продвинутый» звуковой кодек, причем его имя не разглашается, а приводится лишь маркетинговое название «SupremeFX». Сама декоративная крышка несъемная. Программным обеспечением кодек определяется как Realtek ALC1150. Как мы можем видеть, компанию ему составляет микросхема-мост PCIe-PCI ASMedia ASM1083 и гигабитный сетевой контроллер Intel I217V.
Звуковой тракт довольно тщательно изолирован от остальной платы полосой пустого текстолита:
Мало того, вдоль этой полосы расположены 12 светодиодов декоративной подсветки, а под крышкой звукового кодека – еще два. Все это светится красным цветом при работе материнской платы:
Подсветка довольно яркая, но ее можно отключить в BIOS материнской платы (Advanced >> Onboard Devices Configuration >> SupremeFX Lighting LED). Однако при включении подсветка все равно вспыхивает где-то на пару секунд. Помимо этой подсветки, на плате есть еще целый набор диагностических светодиодов и о них мы поговорим чуть ниже.
MSI B85-G43 Gaming оформлена скромнее.
Но набор микросхем-контроллеров схож: Realtek ALC1150, Nuvoton NCT6779D, Qualcomm Atheros Killer E2205.
Но без декорирования не обошлось и тут: под съемной крышкой обнаружится пара светодиодов, обеспечивающих подсветку красного цвета.
Кстати, с крышечкой стоит быть аккуратней: глянцевый пластик довольно нежный, следы остаются даже после протирки от пылью обычной тканью.
Задние интерфейсные панели матерински плат отличаются весьма заметно.
«Особенный» Fatal1ty Mouse USB-порт является обычным USB 2.0 портом, однако с увеличенной до 1 ГГц частотой опроса, причем для реализации данного функционала нужно установить дополнительное приложение ASRock (которое существует только в Windows-версии).
При этом, как признает сама ASRock, далеко не все мыши могут работать с такой частотой опроса, есть проблемы совместимости с некоторыми беспроводными устройствами (при этом мыши с интерфейсом USB 2.0 не работают вообще), а также USB-хабами. Кстати, ничего уникального и «фирменного» в увеличении частоты нет: подобное можно осуществить и сторонними приложениями на любой материнской плате, а сама история игр с частотами уходит еще во времена главенства PS/2.
Количество слотов для установки плат расширения и их набор на материнских платах просто идентичен:
Так что и информация будет общей.
Во-первых, Intel B85 не поддерживает разделение линий PCI-Express от процессора на два и более графических слотов, при этом сам он оснащен восемью линиями PCI-E 2.0, которыми производитель материнской платы волен распоряжаться по своему усмотрению.
Во-вторых, у B85 нет собственной поддержки старой шины PCI.
Поэтому инженеры ASRock, ASUS и MSI для второго PEG на плате взяли четыре линии PCI-E 2.0 из восьми поддерживаемых Intel B85. Поэтому данный слот больше подходит для установки видеокарты с целью обработки физических эффектов, либо твердотельного накопителя на флеш-памяти с интерфейсом PCI-Express вроде Plextor M6e или OCZ RevoDrive 350.
А слоты PCI реализуются благодаря контроллеру ASMedia ASM1083, являющимся микросхемой-мостом PCIe-PCI.
На материнской плате ASRock установлена съемная микросхема флеш-памяти объемом 64 Мбит, поверх которой наклеена этикетка с указанием заводской версии прошивки.
Winbond 25Q64FVAIQ.
При этом перемычку, предназначенную для сброса настроек BIOS проектировщики платы закинули в весьма неудобное место на нижнем краю платы под слотом PCI:
И это еще и не просто два штырька, которые можно просто замкнуть жалом отвертки, это именно перемычка, которую нужно переставлять. До батарейки тоже просто так не доберешься:
Она практически наверняка будет скрыта кожухом системы охлаждения видеокарты.

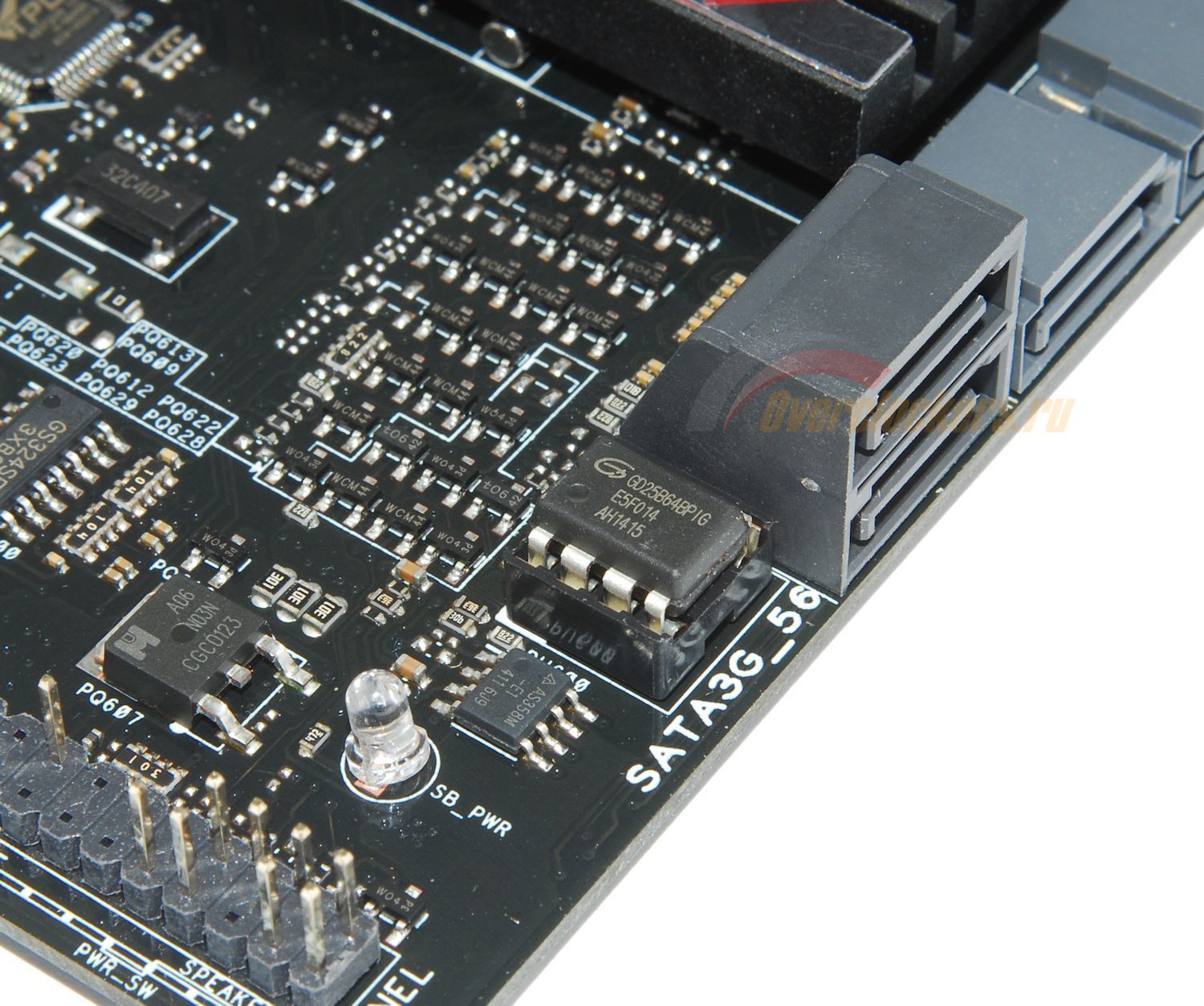

Для ASUS съемная микросхема флеш-памяти является традиционной особенностью. В данном случае посадочная «кроватка» расположена у правого края платы около набора системной логики.
Маркировку мне удалось разобрать как «GD25B64BP1G». Это микросхема флеш-памяти GigaDevice - производителя, который довольно редко встречается в материнских платах потребительского класса. Впрочем, объем микросхемы привычен – 64 Мбит.
Перемычка для сброса настроек (маркировка CLRTC) расположена также под слотом PCI и это снова перемычка, а не штырьки.
Батарейка же – вынесена практически в самый центр платы.
MSI распаяла микросхему флеш-памяти на плате и сопроводила ее колодкой JSPI1, к которой можно подключить программатор и произвести прямую перепрошивку микросхемы без ее выпаивания или достаточно муторной «подсадки» к ее выводам.
Используется MXIC 25L6473FM2I-10G объемом 64 Мбит. Рядом же расположена и перемычка JBAT1 (два свободных штырька), позволяющая произвести сброс настроек BIOS.
Батарейку расположили под слотом PEG
Она будет скрыта кожухом системы охлаждения видеокарты.
Четыре диагностических светодиода расположились около преобразователя питания памяти, слота PEG, под процессорным сокетом и радиатором набора системной логики.
Они загораются и гаснут по мере прохождения этапов самотестирования.
Традиционно для плат ASUS, присутствует светодиод, сигнализирующий о наличии дежурного питания на плате.

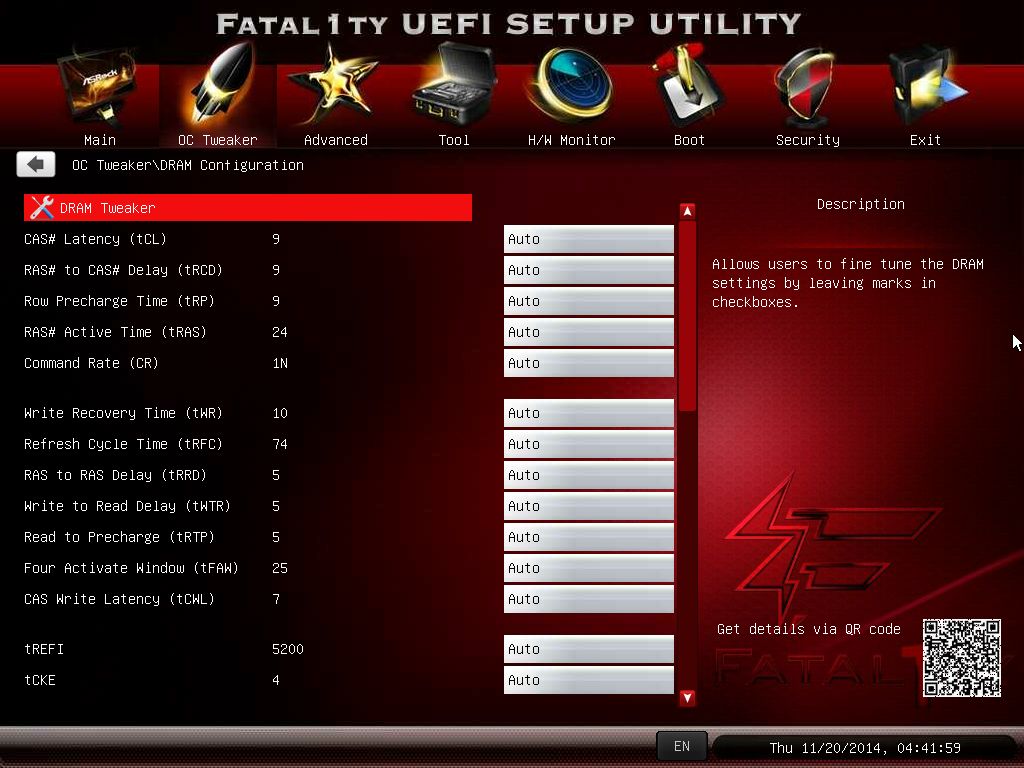

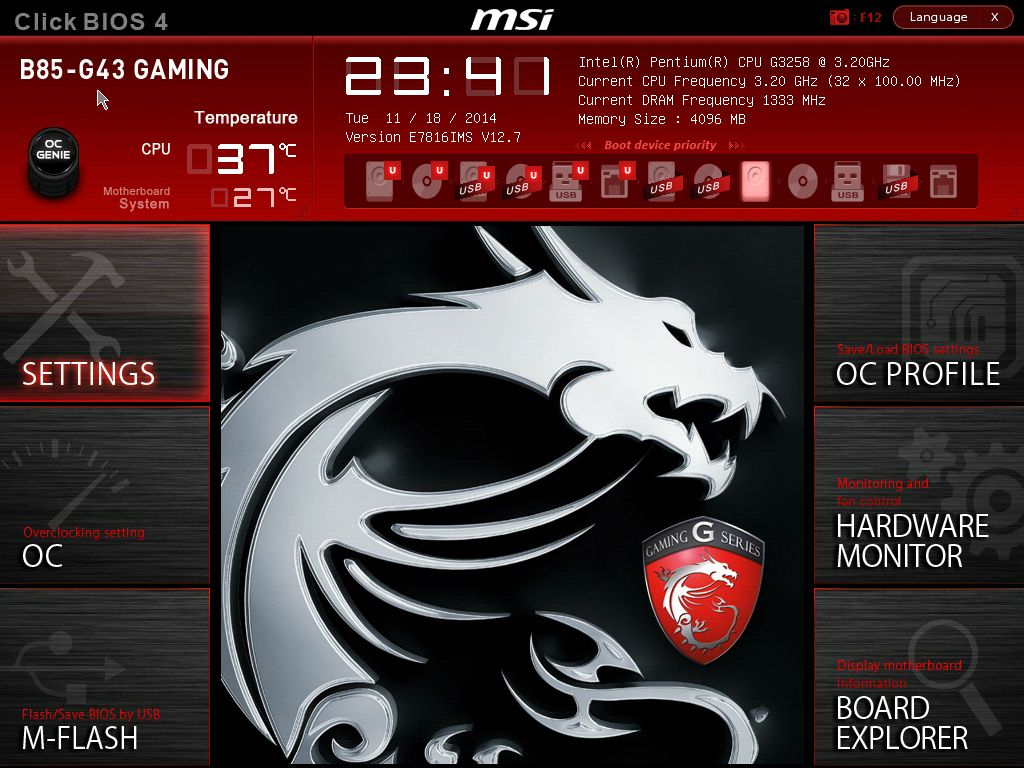

Для экономии объема обзора к каждой из плат приведем только скриншоты BIOS Setup, отдельно рассмотрев наиболее странные и необычные (эксклюзивные) функции и особенности. Возможно, они будут полезны.
Наиболее важные параметры, отвечающие за разгон и тонкую настройку (разгон) системы, вынесем в отдельную таблицу.
| Параметр | ASRock Fatal1ty B85 Killer |
ASUS B85-Pro Gamer |
MSI B85-G43 Gaming |
| Материнская плата |
|
|
|
| Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | P1.50 от 22 июля 2014 года | 2103 от 28 сентября 2014 года | 12.7 от 21 июля 2014 года |
| BCLK | Параметр отсутствует | Параметр отсутствует (не путать с BCLK : DRAM, который видно на скриншотах) | Параметр отсутствует |
| Оперативная память, МГц | Поддержка XMP DDR3-800/1066/1333/1400/1600 |
Поддержка XMP DDR3-800/1066/1333/1400/1600 |
Поддержка XMP DDR3-800/1066/1333/1400/1600 |
| Множитель процессора CPU Core |
Есть, как раздельно для каждого из имеющихся ядер, так и синхронно для всех, от 8 до 120 | Есть, как раздельно для каждого из имеющихся ядер, так и синхронно для всех, от 8 до 80 | Есть, синхронно для всех ядер, от 8 до 80 |
| Множитель процессора CPU Uncore |
Есть, от 8 до 120 | Есть, от 8 до 80 | Есть (Ring Ratio), от 8 до 80 |
| Частота графического ядра | Отсутствует | Есть, множитель от 8 до 60 | Отсутствует |
| Напряжение CPU Core | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В надбавкой (offset) в большую 0.000 до 1.000 В с шагом 0.001 В |
Есть: фиксированное (overdrive) от 0.001 до 1.920 В с шагом 0.001 В надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.999 В с шагом 0.001 |
Есть: фиксированное (overdrive) от 0.800 до 2.100 В с шагом 0.001 В надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.990 В с шагом 0.001 |
| Напряжение CPU Uncore | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В надбавкой (offset) в большую 0.000 до 1.000 В с шагом 0.001 В Допускается одновременно выставить overdrive и offset |
Есть: фиксированное (overdrive) от 0.001 до 1.920 В с шагом 0.001 В надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.999 В с шагом 0.001 |
Есть: фиксированное (overdrive) от 0.800 до 2.100 В с шагом 0.001 В надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.990 В с шагом 0.001 |
| Выходное напряжение преобразователя питания процессора (VCCIN) | Есть: от 1.200 до 2.300 В с шагом 0.010 | Параметр отсутствует | Есть: фиксированное (overdrive) от 1.200 до 3.040 В с шагом 0.001 В |
| Напряжение графического ядра | Auto, Adaptive, Overdrive, от 0.800 до 2.000 В с шагом 0.001 В | Имеется | Параметр отсутствует |
| Компенсация просадок напряжений (LoadLine Calibration) | Имеется | Имеется | |
| Напряжение System Agent | Auto, от -1.000 до 1.000 В с шагом 0.001 В | Есть, надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.999 В с шагом 0.001 | Есть: фиксированное (overdrive) от 0.800 до 2.100 В с шагом 0.001 В надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.990 В с шагом 0.001 |
| Напряжение оперативной памяти | Auto, от 1.200 до 1.800 В с шагом 0.05 В | Есть, доступны значения от 1.200 В до 1.920 В с шагом 0.010 В | Есть, от 0.375 В до 1.500 В с шагом 0.075 В и далее до 2.445 В с шагом 0.015 В |
| Напряжение набора системной логики (чипсета) PCH 1.05 V | Auto, от 0.977 до 1.322 В с шагом 0.005 В | Есть, от 0.7000 до 1.5000 В с шагом 0.0125 В | Есть, от 0.700 В до 1.050 В с шагом 0.050 В и далее до 1.680 В с шагом 0.010 В |
| Напряжение набора системной логики (чипсета) PCH 1.5 V | Auto, от 1.369 до 1.699 В с шагом 0.005 В | Есть, от 1.2000 до 2.0000 В с шагом 0.0125 В | Есть, от 0.800 В до 2.130 В с шагом 0.010 В |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского | Графический, поддержка различных языков локализации, русский в том числе | Графический, поддержка различных языков локализации, русский в том числе |
| Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя имеется) | Профили настроек (восемь в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя, в т.ч. SATA) | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) |
| Локализация интерфейса на русский язык | Есть | Формально имеется, однако переключения не происходит. | Есть, неполная. |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено | По умолчанию UEFI | По умолчанию отключено |
«Заводская» версия BIOS – P1.10-1B. Произведено обновление до P1.50 (наиболее новой версии, из официально доступных на момент тестирования).
Доступ к настройкам разгона открывается при переключении параметра:
Есть возможность произвести обновление микропрограммы через интернет, причем можно настроить даже VPN-подключение:
Локализация интерфейса BIOS на русский язык привычно хромает:
«Заводская» версия BIOS оказалась 0205 – это самая первая официальная версия. Было произведено обновление до версии 2103 (самой новой на момент тестирования).
«Заводская» версия BIOS оказалась 12.7 – это наиболее новая версия, из официально доступных на момент тестирования.
Доступна возможность регулировки напряжения, выдаваемого преобразователем питания процессора (параметр VCCIN Voltage). По умолчанию на процессор выдается 1.756 В по показаниям мультиметра и 1.744 В по показаниям программного мониторинга BIOS материнской платы.
По завершении тестов материнская плата без проблем позволила произвести обратный откат до заводской версии BIOS – 5.0.
Используемый тестовый стенд собирался из следующих комплектующих:
MSI B85-G43 Gaming подбросила интересный сюрприз: с используемой на тестовом стенде видеокартой Sapphire Toxic R9 280X (11221-01) она периодически отказывалась запускаться, выдавая POST-код «9C».
Для разгона процессора пришлось поднять напряжение до 1.440 В против обычных 1.420 В (при этом, согласно показаниям программного мониторинга, итоговое напряжение составило 1.472 В).
Отмечу отличный температурный режим подсистем питания ЦП на всех трех системных платах: радиаторы были едва теплые. Соответственно, на всех них можно пытаться разгонять куда более производительные и мощные CPU, нежели Pentium G3258.
Частота процессора, во избежание случайного влияния технологий энергосбережения и режима Turbo Boost на результаты производительности, фиксировалась:
Для оперативной памяти за штатный режим работы выбрана эффективная частота 1333 МГц (DDR3-1333) с таймингами 9-9-9-24-74-1T.
Тесты производительности процессора и памяти
В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64.
Для тестирования интерфейса SATA используется SanDisk X210 128 Гбайт
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.
Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт
Физически перед нами SSD-накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.
В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge» разогнанном до 4500 МГц (Turbo Boost отключен) и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.
Интерфейс SATA 6 Гбит/с
Интерфейс USB 3.0
Производилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из самых лучших технических решений пользовательского класса.
Тестирование будет производиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем, наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа системной платы. Само тестирование будет производиться в двух режимах: минимальном (16-bit, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека, установленного на материнской плате.
На обеих рассмотренных ниже моделях при тестировании RMAA традиционно отмечала недостаточность мощности выходного аудиосигнала со звукового кодека:
На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS, нужно принудительное включение путем установки этого параметра в положение «Enabled».
Из тестирования выпала системная плата ASUS B85-Pro Gamer: во всех тестах удавалось получишь только неудовлетворительные результаты, а периодически RMAA просто зависала.
При реальном подключении обнаружилось, что уровень звука, выдаваемый материнской платой, весьма невысок; присутствовали искажения.
В силу организационных накладок другой экземпляр получить не удалось. Однако поиск по Сети выявил отсутствие отрицательных отзывов пользователей, что позволяет считать, что перед нами попросту бракованный образец, а не серийная проблема.
Результаты теста аудиовыхода звуковой подсистемы
Общая оценка, выставленная RightMark Audio Analyzer:
Результаты теста линейного входа звуковой подсистемы
Итак, мы рассмотрели три очередные модели материнских плат под LGA 1150. И на этот раз не совсем бюджетного класса, а уровнем выше, который, в принципе, можно назвать «с претензией».
И эта самая «претензия» показала себя достойно, хотя и не без огрехов в виде MSI B85-G43 Gaming, продемонстрировавшей проблемы совместимости со стендовой видеокартой Sapphire Toxic R9 280X (11221-01) и потребовавшей более высокое напряжение для разгона процессора, нежели это требуется. С ней же связан и еще один забавный момент: наклейка, предупреждающая о несуществующем разъеме mSATA. Кстати, подход к маркировке разъемов SATA инженерам MSI тоже стоит сменить.
В остальном участники крайне похожи друг на друга, и выделить из них что-нибудь одно сложно. При покупке здесь можно действовать по неприлично простому принципу «что дешевле – то и берем». Причем такие модели смело можно считать избыточными для Pentium G3258 – их лучше приобретать под более продвинутых представителей Haswell. Впрочем, слишком увлекаться тоже не стоит из-за ограничений набора системной логики B85, в частности невозможности разгона оперативной памяти.
Выражаем благодарность:
