Давным-давно, в далеком Гонконге появилась компания GELID Solutions, которую основали два швейцарца.
Этот союз в первую очередь известен термопастой, но понемногу азиатский производитель с европейскими корнями начал развивать наступление в сфере систем охлаждения. Мало того, что они выпустили кулер для видеокарт, так еще и среди «двухсекционников» для процессоров успели отметиться (правда, The Black Edition оказался неприметной серой мышкой среди сородичей).
А в начале 2012 года в списке товаров Gelid появился первый компьютерный корпус. Вообще маркетологи не очень-то утруждались придумыванием эффектных названий, от которых бы захватывало дух, так что дебют носил незамысловатое название – DarkForce. «Темная сила» то есть.
С момента презентации прошло уже более двух лет, но наш герой по-прежнему одиноко ютится в разделе корпусов на официальном сайте производителя. То ли не пошли продажи, то ли просто решили приостановить развитие бренда в этом направлении, но DarkForce так и остается первым и последним представителем серии «Gamer».
Его цветовая гамма представлена исключительно черным цветом. Внутри можно разместить материнские платы ATX и mATX, а также длинномерные видеокарты. При этом рекомендованная цена составляет ~$120.
Модель DarkForce предстает перед нами в объемной коробке из плотного картона, размеры которой составляют 580 х 285 х 610 (В) мм.
В цветовом оформлении преобладают темно-синие тона. А после беглого взгляда на упаковку могу сказать, что по моему личному впечатлению это одно из самых удачных дизайнерских оформлений, что встречались мне, в плане информационного наполнения.
На боковых сторонах коробки нанесено изображение самого корпуса, только отражаются там различные аспекты. В одном случае это особенности внешнего вида.
В то время как на противоположной стороне корпус предстает без боковой стенки, и тут выделяются особенности внутреннего строения.
Кроме этого на одном из торцов присутствует подробная спецификация.
На другую грань текстов не хватило, поэтому здесь мы довольствуемся еще одной фотографией главного героя.
После внешнего осмотра пора заглянуть в упаковку. Внутри корпус упакован в прозрачный пакет и зажат пенопластовыми демпферами.
Комплект поставки, как и руководство пользователя, находятся внутри и закреплены на поддоне для материнской платы. На белой коробочке нанесен список всего, что скрыто внутри.
Руководство может похвастаться хорошими цветными фотографиями, которые поведают о нюансах сборки.
Жаль только, что русского языка там нет и в помине. Как впрочем, и любого другого, кроме английского.
А вот теперь переходим к самому интересному. В шести полиэтиленовых пакетах расфасованы крепежные принадлежности и дополнительные аксессуары:
Для недорогого корпуса этот набор может похвастаться интересными деталями, вроде насадки для отвертки. Шильдик с названием вещь сугубо декоративная, но все равно приятно, что производитель не стал ограничиваться простой наклейкой.
После обследования спутников главного героя можно перейти к нему самому.
| Название модели | Gelid DarkForce (FT-GD01-A) |
| Тип конструкции | Midi Tower |
| Габариты корпуса (ШхВхГ), мм | 207 x 505 x 530 |
| Масса корпуса (нетто), кг | ~9.2 |
| Материал корпуса | Сталь / Пластик |
| Цветовая вариация | Black (Черный) |
| Внешние 5.25 дюймовые отсеки, шт. | 4 |
| Внутренние 3.5/2.5 дюймовые отсеки, шт. | 6+1 (устанавливается в отсек 5.25”) |
| Слоты расширения, шт. | 8+1 |
| Внешние порты | 1 x USB 3.0 2 x USB 2.0 HD Audio |
| Поддержка материнских плат | ATX, microATX |
| Штатная система охлаждения | Фронтальный вентилятор: 1 х 120 мм (~ 1200 RPM, вдув) Тыловой вентилятор: 1 x 120 мм (~1200 RPM, выдув) |
| Максимальная длина видеокарты, мм | 300 (440) |
| Максимальная высота кулера CPU, мм | 175 |
| Максимальная длина БП, мм | ~250 |
Корпус отличается интересным внешним видом. Он практически полностью лишен прямых углов, а закругление снизу и сверху передней панели придает ему ощущение какой-то расслабленности.
По этому параметру он далек от строгих форм Corsair или Lian Li.
После начала пристрастного осмотра корпуса у меня возникло стойкое ощущение дежавю.
Можно не верить глазам, но главный герой отчаянно напоминает Cooler Master CM690 II! Сравните сами:
По ходу дела инженеры Gelid не стали мудрствовать лукаво и решили просто скопировать успешную модель именитого производителя. Стоит только упомянуть, что в Cooler Master тем временем успешно презентовали уже третью версию CM690.
DarkForce выполнен в формате Midi Tower. Его физические размеры составляют 530 х 207 х 505 (В) мм. Корпус поставляется без БП, так что чистая масса устройства равна 9.2 кг. Продукт Gelid изготовлен из стали SECC толщиной 0.7 мм, хотя передняя часть и верхняя панель изготовлены из пластика.
Корпус позволяет разместить четыре устройства 5.25”. Отсеки закрыты заглушками с обильной перфорацией. А нижний отсек снабжен переходником для устройств 3.5”. Чуть ниже в пластике сделаны прорези, за которыми проступает сетчатая поверхность. Она в свою очередь скрывает нагнетающий вентилятор.
Фронтальную часть удерживают четыре пластиковые защелки, из-за чего снимается она очень легко. Расстояние от нее до основного шасси составляет 25 мм. Стоит отметить, что изнутри заглушки и нижние вентиляционные отверстия выстланы мелкоячеистой сеткой, которая служит для улавливания пыли.
Две трети левой боковой стенки занимает окно из прозрачного акрила. Окошко накладное, толщиной 3 мм. Такой легкий реверанс в сторону моддинга с моей точки зрения можно расценить как плюс.
Противоположная сторона практически глухая. Гладкое пространство металлической дверцы разбавляют только вентиляционные прорези напротив гнезда для процессора.
Посадочные отверстия позволяют разместить здесь вентилятор типоразмера 92/120 мм.
Верхняя панель сделана из пластика и практически полностью занята сетчатой панелью для вентиляции. В передней части располагается док-станция для HDD и кнопки управления.
Здесь можно видеть практически полную аналогию с упомянутым выше корпусом Cooler Master. Док-станция позволяет разместить накопители 3.5”, для их подключения выведены разъемы питания и SATA.
Размеры выемки позволяют расположить даже накопители размера 3.5”.
Панель портов быстрого доступа пестрит разъемами. Их тут шесть:
Две большие кнопки справа, как не трудно догадаться, отвечают за включение и перезагрузку системы.
Задняя панель Dark Force открывает взору вырез под заднюю панель материнской платы. Блок питания располагается снизу и это стало уже стандартом для любого уважающего себя производителя.
Справа сквозь вентиляционные отверстия виднеются черные лопасти вытяжного вентилятора. А чуть выше сделаны три выреза под шланги СВО.
Корпус располагает восемью слотами для карт расширения, плюс еще один расположен в стороне перпендикулярно по отношению к остальным. Для «средней башни» это немаловажное дополнение, которое позволяет, например, установить дополнительные порты USB, не принося в жертву основные.
Самая нижняя сторона корпуса скрывает от любопытных глаз большие вентиляционные отверстия. Часть из них служит для обеспечения воздухом блока питания, в то время как остальные обеспечивают пару вентиляторов, место для которых располагается на днище.
Все они закрыты пылевым фильтром, если это можно так назвать, поскольку он представляет собой обычную тонкую мелкоячеистую сетку, которую даже не удосужились снабдить каркасом. Сетка держится в специальных пазах, из-за чего ее тяжело вытащить и еще тяжелее вставить обратно. В таком случае для очистки необходимо как минимум наклонить корпус.
DarkForce покоится на четырех пластиковых ножках высотой 30 мм. Каждая ножка снабжена резиновой накладкой для защиты пола.
Если честно, то восторженных чувств внешний облик не вызвал. Хотя обильно примененный пластик на фронтальной и верхней частях (которые, к слову, идеально подогнаны друг к другу) не дает ощущения дешевизны, корпусу не хватает некого шарма, каким, например, обладают модели Lian Li. С другой стороны, его дизайн (пусть и сделанный по технологии «Copy – Paste») гармонично впишется в облик совершенно разных комнат.
После пристрастного осмотра внешнего вида главного героя снимем боковые стенки и заглянем внутрь.
Но не все сразу! Боковые стенки держатся парой винтов с накатанной головкой, а с основным шасси они соединяются посредством выступающих «лепестков» на дверце. И вот как раз попадание ими в отверстия шасси вызывает некоторые затруднения. Но это справедливо для вертикального положения корпуса, если же положить его на бок, то все просто.
Модели в форм-факторе Midi Tower, которые могут похвастать оригинальной компоновкой, редкость. И DarkForce в этом случае не выпадает из общего ряда.
Интерьер внутри окрашен в черный цвет, что в сочетании с большим окошком выглядит эффектно.
В передней части располагаются отсеки для накопителей. Шесть посадочных мест разбиты на две независимые корзины по три штуки на брата.
Каждая из частей держится несколькими винтами с накатанной головкой, сцепляясь друг с другом и остальным корпусом специальными пазами. По идее вы можете удалить верхнюю часть и освободить место под длинную видеокарту или, как вариант, снять нижнюю, чтобы расположить на днище радиатор СВО.
А можно удалить обе. На днище установлен «фундамент» из толстого пластика под корзину, который закреплен четырьмя винтами.
Стоит заметить одну особенность. Если вы хотите удалить весь набор, то это делается с небольшим усилием и без особого труда, однако если вздумается оставить только нижнюю часть, то придется приложить недюжинную силу. Верхняя корзина находится в столь надежной сцепке с окружающими элементами, что после пары вытаскиваний на ней остаются следы, а содранная краска обнажает металл.
Вставка корзины обратно – то еще удовольствие. Даже если попал в пазы, она идет очень туго, отчего приходится с силой хлопать по корзине. Или класть корпус на бок и так задвигать.
Сами диски предполагается размещать в пластиковых лотках.
Если честно, то глядя на закрытость лотков, помноженную на конструкцию самой корзины, появляется оправданный скепсис по поводу возможности нагнетающего вентилятора как следует охладить «винчестеры». Но у нас еще будет время проверить эту гипотезу.
Выше располагаются отсеки 5.25”. Самый нижний из них снабжен металлическим переходником для устройств 3.5”. Присутствует безвинтовое крепление.
Корпус позволяет разместить внутри материнские платы размера ATX и mATX. Поддон для «материнки» снабжен несколькими вырезами под кабели питания и шлейфы накопителей. Радует, что такой атрибут, как резиновые заглушки, докатился до среднего ценового сегмента.
Еще одно большое отверстие сделано для легкого доступа к «бэкплейту». Помимо этого оно служит для улучшения охлаждения обратной стороны материнской платы.
Блок питания устанавливается на небольшие выступы, а набор монтажных отверстий позволяет поставить его в двух положениях. Производитель снабдил посадочное место лентой на «липучке», правда, ее назначение осталось непонятным. В инструкции приведена фотография, где этой лентой БП обхватывается, видимо, для лучшего закрепления. Может, это на случай землетрясения?

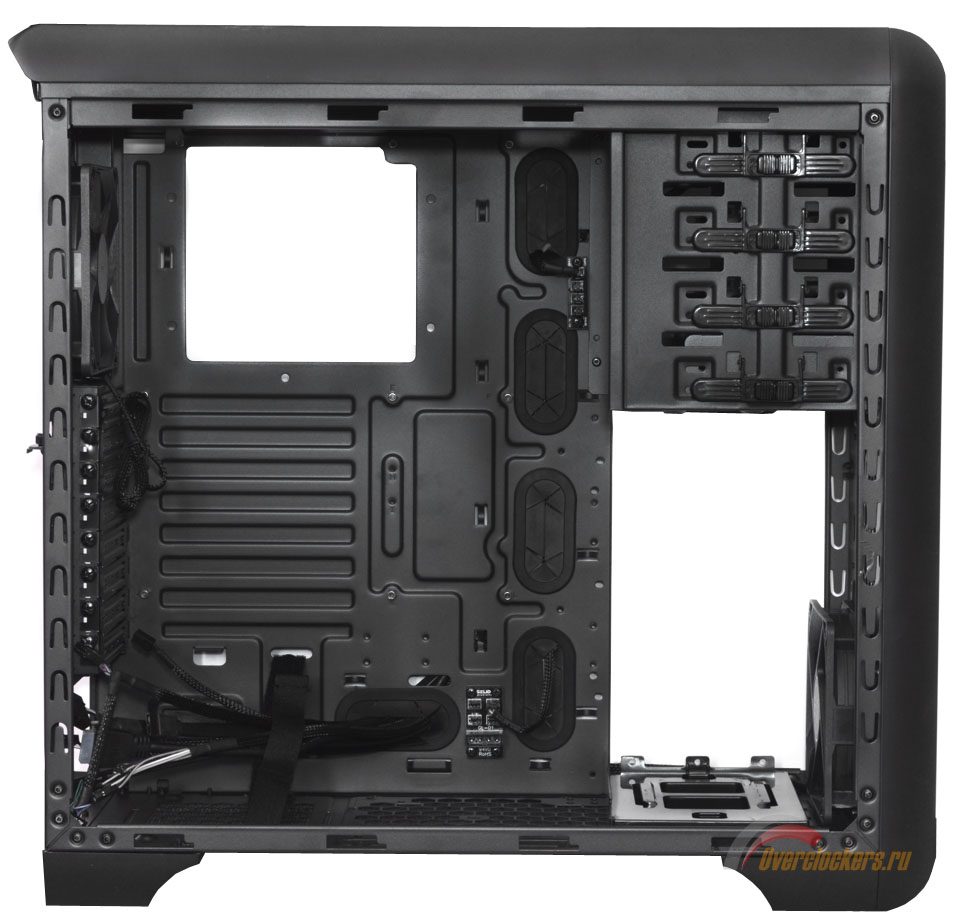

Обратная сторона снабжена скобами для закрепления проводов. Толстый пучок проводов от панели внешних портов изначально намертво закреплен стяжками.
Расстояние от боковой стенки до поддона составляет 17 мм, что в теории позволяет спрятать все кабели от посторонних глаз.
После осмотра интерьера перейдем к системе охлаждения главного героя.
Воздушные потоки внутри корпуса формируют всего два вентилятора типоразмера 120 мм. Один из них расположен на передней стенке,…
… а второй уютно примостился на задней стенке рядом с панелью I/O материнской платы.
Оба вентилятора лишены какой-либо маркировки, но по техническим характеристикам они являются близнецами. Скорость вращения крыльчатки составляет 1200 об/мин. Данных по объему прокачиваемого воздуха и уровню шума нет.
Большинство моделей вентиляторов Gelid используют особый подшипник Nanoflux Bearing, который обеспечивает большой срок службы при низком уровне шума, поэтому можно надеяться, что именно его производитель задействовал здесь.
Еще одна интересная деталь связана с подключением всех корпусных вентиляторов. Для этого предусмотрены две небольшие платы, которые соединены кабелем. Одна из них прикручена в верхней части:
Главная плата располагается снизу:
На ней распаян Molex для подключения питания. Таким образом, почти все корпусные вентиляторы могут быть подключены без использования материнской платы. Удобно, но стоит посетовать на пару моментов:
Такое количество разъемов 3 pin понадобилось не случайно. Возможности расширения системы охлаждения у корпуса весьма обширные. Помимо штатных пропеллеров можно установить семь вентиляторов.
Фронтальная часть способна принять еще один вентилятор размера 120 мм, напротив верхней корзины для HDD. Но это далеко не все. При тщательном осмотре передней части после снятия выяснилось, что нижние три отсека 5.25” закрыты металлическими заглушками, которые можно выломать, но именно в них сделано еще одно посадочное место под «стодвадцатку». Причем вентиляторы можно разместить как внутри шасси, так и снаружи – пространство под пластиковой накладкой позволяет это.
На днище сделаны посадочные места для двух пропеллеров 120/140 мм. Понятное дело, что при использовании пары с нижней частью корзины для HDD придется распрощаться.
Под верхней крышкой приготовлены два места под вертушки размера 120 и 140 мм.
Не стоит забывать и о боковой стенке, которая готова принять вентилятор 120/92 мм. Правда, сюда влезут исключительно тонкие пропеллеры.
А теперь к самому интересному (для меня, по крайней мере). Корпус Gelid хорошо продуман и позволяет собрать весьма производительную водянку внутри.
По задумке производителя радиаторы полагается размещать на днище и под верхней крышкой. Внизу существенных ограничений на толщину радиатора нет, а вот сверху можно установить только тонкий радиатор, поскольку есть риск упереться в охлаждение мосфетов и слоты оперативной памяти. Еще один минус в том, что сверху можно разместить радиаторы только «стодвадцатки». Но два радиатора (один из них толстый 2х140) позволяют охладить разогнанный процессор и пару видеокарт без особого труда.
Причем в такой конфигурации сохранятся три отсека под накопители (что обычно более чем достаточно), а также четыре отсека под 5.25”. Плюс не стоит еще забывать про одну секцию на задней стенке.
Для проверки возможностей дебютного корпуса Gelid использовалась привычная система на базе материнской платы ASUS и процессора Core i5-2500K:
Монтаж тестовой конфигурации внутри нашего героя дело не сложное, но пара нюансов все-таки присутствует.
Стойки для материнской платы изначально выставлены производителем в положение, соответствующее формату ATX. Так что для моей платы ASUS Maximus V Gene пришлось часть из них вкрутить в другие отверстия. Для этого как нельзя кстати подошла насадка для отвертки.
Далее я взялся за жесткие диски. Как уже известно, для накопителей формата 3.5/2.5” производитель предусмотрел шесть одинаковых лотков. Безвинтовой системы крепежа здесь не предусмотрено, так что после монтажа материнской платы не стоит далеко откладывать отвертку.
Для жестких дисков используются длинные винты с большой шляпкой, они прикручиваются к HDD через резиновые прокладки, которые должны гасить вибрации при работе.
Для SSD таких роскошеств не предлагается, поэтому они закрепляются маленькими винтами. И после проделанных манипуляций нужно просто задвинуть лотки в корзину. Все три диска были установлены в нижнюю часть, поскольку именно она по умолчанию снабжена хоть каким-то обдувом.
Все провода можно подключить с обратной стороны без особых проблем, хотя с нижним диском придется попотеть. Там у меня примостился твердотельный диск, и его размеры сыграли злую шутку. С ним придется взять прямой шлейф, поскольку угловой упирается в днище корпуса и грозит отломать коннектор у SSD.
После подключения накопителей подошла очередь блока питания. Такая последовательность была выбрана потому, что без видеокарты гораздо проще развести кабели, а поставить видеоплату дело недолгое.
БП устанавливается на свое посадочное место, снабженное мягкими подкладками, и закрепляется четырьмя винтами.
Все кабели я постарался по максимуму увести за поддон, благо что места там хватает. Последним штрихом стал монтаж видеокарты.
Таким образом, установка полностью завершена. В основном отсеке получилось довольно аккуратно убрать провода.
С обратной стороны кабели питания расположились за корзинами с HDD и материнской платой.
Выше уже упоминалось, что в вертикальном положении не так просто попасть в пазы шасси, а когда этому препятствуют кабели это вдвойне труднее. Поэтому после нескольких бесплодных попыток пришлось положить корпус на бок.
С противоположной стороны сквозь прозрачное окно виднеется установленное «железо». Не хватает только яркой подсветки.
Корпус без особых проблем вмещает высокие процессорные «башни» – от боковой стенки «Серебряную стрелу» отделяет около 1 см.
Есть где разгуляться и для видеокарты, ее максимальная длина может быть 300 мм. И это при установленной корзине для «винчестеров». А ведь никто не мешает ее удалить, в таком случае длина видеоадаптера может достигать 440 мм, остается только вопрос – где достать такой длиннющий ускоритель.
Когда система собрана и готова к бою, можно проверить DarkForce в тестах.
Для проверки возможностей штатной системы охлаждения центральный процессор был разогнан до частоты 4.8 ГГц при напряжении 1.45 В.
Оперативная память и видеокарта функционировали на номинальных частотах.
CPU нагружался программой LinX с AVX версии 0.6.4.
За показатели температуры отвечает программа RealTemp версии 3.70. Как всегда, фиксировалась температура самого горячего ядра.
Видеокарта переживала около 20-25 минут полной нагрузки в тесте MSI Kombustor. Показатели снимались после стабилизации температуры (то есть несколько минут без изменений).
Тестирование жесткого диска заключалось в копировании различных файлов общим объемом ~300 Гбайт на другой раздел жесткого диска.
Крыльчатка двух вентиляторов штатной системы охлаждения вращается со скоростью ~1200 оборотов в минуту. Это весьма серьезный показатель в плане шума, так что было решено проверить, как понижение оборотов скажется на общей картине охлаждения компонентов. Для этой цели на сцену вышел реобас Lamptron FC5v2. С дефолтных 1200 об/мин скорость вращения лопастей снижалась до 900 об/мин.
Поскольку корпус располагает довольно-таки большим количеством посадочных мест для вентиляторов, то грех было бы не проверить, как они скажутся на результатах температурных тестов. Вентилятор Scythe Gentle Typhoon D1225C12B5AP-15 был установлен в самое очевидное место – на фронтальную панель. Верхняя часть корзины HDD была при этом удалена. Поскольку его максимальная скорость составляет 1850 об/мин, с помощью реобаса она была уменьшена до необходимых 1200/1000 оборотов в минуту.
Теперь, когда диспозиция определена, можно смело выдвигаться на боевой рубеж.
Первым делом посмотрим, как два вентилятора справляются с охлаждением компонентов при скоростях 1200 и 900 об/мин.
Температура CPU, °CЧто ж, открытый стенд побеждает по всем пунктам. Отрыв не очень значительный, но он есть.
А теперь перейдем к расширенному тестированию. Была удалена верхняя корзина для жестких дисков, а ее место занял Gentle Typhoon. Тесты по-прежнему проводились на скорости 1200/900 об/мин.
Температура компонентов, °CЧто же мы видим? На максимальной скорости тройка вентиляторов позволяет достичь показателей открытого стенда. Понижение оборотов позволяет показывать результаты, аналогичные паре пропеллеров на максимальной скорости.
А теперь стоит соотнести все это с показателями шума работающей системы.
В ночное время при закрытых окнах шумомер выдал следующие данные:
Звуковое давление, дБТри вертушки на пониженных оборотах чуть шумнее, чем две на максимальных, но при этом показывают одинаковые результаты. Максимальные обороты трех вентиляторов звучат довольно громко, и назвать комфортным такой режим нельзя. Зато температурные показатели идентичны открытому стенду.
Однако следует понимать, что даже пара пропеллеров на 900 оборотов способна охладить компоненты лучше иных собратьев.
Проделанные тесты дают понять, что с учетом нескольких посадочных мест у корпуса еще есть потенциал, чтобы оставаться тихим, но при этом обеспечить температуры показателей на уровне открытого стенда. Жаль, что производитель не озаботился поставить в стандартную комплектацию хотя бы еще один вентилятор.
У Gelid получился вполне добротный корпус. Да, средний ценовой сегмент накладывает некоторые ограничения, но DarkForce выдает максимум возможного. Это не удивительно, поскольку внешний вид и компоновка практически полностью скопированы с Cooler Master CM690 II, который очень хорошо себя зарекомендовал.
Внешний вид с плавными линиями и черный цвет многим придется по вкусу, но, на мой взгляд, чего-то продукту Gelid не хватает. Каких-то мелочей, чтобы перейти из разряда «Неплохо» в «Отлично». И внешняя простота с пластиком только усиливают это впечатление. В этом плане производителю следует перенять опыт Corsair и Lian Li.
Качество изготовления на хорошем уровне, корпус устойчив, а все края завальцованы. Однако к покраске есть некоторые претензии. Корзина HDD после пары установок получит характерные следы. Но если здесь это еще можно простить (все-таки сильные механические воздействия), то вот появление царапин и отметин на шасси в местах соприкосновения с боковой стенкой меня не порадовали. Иными словами, если вы хотите собрать систему и пару лет в нее особо не лезть, то все в порядке, но если процедура сборки/разборки будет частой, то товарный вид потеряется быстро.
Система охлаждения способна обеспечить комфортный режим, а для тех, кому будет мало, предусмотрены посадочные места для семи вентиляторов. Корпус позволяет разместить внутри производительную СВО, разве что можно посетовать на ограничение толщины радиатора под верхней крышкой.
Но самый главный плюс – стоимость. Уже сейчас DarkForce можно приобрести в московской рознице по цене ~2900 рублей, что даже меньше рекомендованного ценника. А за возможности, которые предлагает дебютный продукт Gelid, сумма более чем адекватная. К слову, на прародителя главного героя, корпус Cooler Master CM690II, цены до сих пор начинаются с отметки ~4100 рублей.
Таким образом, DarkForce является крепким середняком, который может стать отличной основой для машин самого разнообразного профиля, впишется в любой интерьер, а его цена не будет кусаться.
Плюсы:
Минусы:
