Обзор и тестирование материнской платы ASUS Maximus VI Impact

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Система охлаждения
• Система питания
• Возможности BIOS Setup
• Управление вентиляторами
• Технические характеристики
• Тестовый стенд
• Проверка разгона
• Разгон по BCLK
• Разгон оперативной памяти
• Разгон процессора
• Температурный режим
• Встроенный звук
• Заключение

Вступление

Что в первую очередь приходит на ум при упоминании форм-фактора Mini-ITX, подразумевающего размеры системной платы 170х170 мм? Обычно это основа какого-либо бюджетного ПК миниатюрных размеров, без претензий на высокую производительность. Но в ASUS уже второй год пытаются ломать традиции, выпуская в данном форм-факторе материнские платы верхнего ценового диапазона с незаурядными оверклокерскими возможностями.

В прошлом году это была ASUS P8Z77-I DELUXE, в этом же году в компании пошли еще дальше, и в рамках форм-фактора Mini-ITX представили системную плату из линейки Republic of Gamers, что изначально указывает на позиционирование платы как модели для энтузиастов. Что ж, проверим, как такая «малышка» покажет себя в деле.

Как обычно, начнем обзор с рассмотрения упаковки и комплекта поставки.

Упаковка и комплектация

Материнская плата под стать своим размерам поставляется в коробке миниатюрных габаритов, оформленной в традиционных для линейки Republic of Gamers красных тонах. Поскольку размеры упаковки невелики, то понятно стремление производителя увеличить рекламную площадь за счет откидывающейся дверцы:

На развороте рассказывается о наличии внешней звуковой карты, о модуле mPCIe Combo II, а также о преобразователе питания процессора и о поставляемом программном обеспечении.

На обратной стороне коробки приведены основные характеристики продукта, присутствует изображение I/O панели и несколько фотографий частей платы.

Внутреннее убранство упаковки состоит из коробки с материнской платой и второго дна, под которым размещен комплект поставки. Саму Maximus VI Impact можно увидеть сразу при открытии коробки:

А вот комплект поставки можно увидеть, только вытащив его из основной коробки:

В него входит:

• Заглушка на заднюю панель;
• Подробное руководство пользователя на английском языке;
• Четыре кабеля SATA 6 Гбит/с;
• Набор наклеек для кабелей;
• Плата mPCIe Combo II, включающая в себя модули Wi-Fi и Bluetooth, а также NGFF разъем для подключения миниатюрных SSD накопителей;

• Две Wi-Fi антенны, подключаемые к модулю mPCIe Combo II;

• Звуковая карта;

• Удлинитель для более удобного подключения корпусных кнопок включения/перезагрузки и индикации активности HDD/наличия питания;

• Диск с программным обеспечением.

Придраться особо не к чему, количество SATA кабелей соответствует количеству портов на плате, да и в мелочах нет экономии. Радует наличие удлинителя для подключения корпуса, ибо можно сначала подключить все провода и потом воткнуть их единой колодкой в материнскую плату, что изрядно облегчает процесс сборки системы, ведь не в ATX корпуса такие платы ставят?

Можно отметить отсутствие в комплекте поставки кабеля ROG Connect.

Дизайн и особенности платы

Как уже упоминалось выше, ASUS Maximus VI Impact выполнена в размерах форм-фактора Mini-ITX (170х170 мм).

По компоновке материнская плата близка к своей предшественнице – P8Z77-I DELUXE.

В центре платы расположен процессорный разъем, вокруг которого разместилось все остальное: снизу набор системной логики и порт PCI-E X16, слева I/O панель, сверху преобразователи питания процессора и оперативной памяти, справа слоты оперативной памяти. Интересно, что преобразователь питания CPU выполнен на отдельной плате, как и в случае с P8Z77-I DELUXE.

С обратной стороны платы ничего интересного нет, можно отметить лишь крепление радиаторов: для набора системной логики оно винтовое, а радиатор преобразователя питания и вовсе крепится при помощи болтов с гайками.

Под DDR3 память распаяно два слота, которые оборудованы защелками только снизу:

Не слишком удачное решение, доступ к слотам оперативной памяти перекрывается при установленной в систему видеокарте. Но в форм-факторе Mini-ITX сделать иначе проблематично, ведь сверху места для защелок нет, поскольку там расположена плата с преобразователями питания.

Производителем заявлены режимы работы DDR3 1333 / 1600 / 1800 (разгон) / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2500 (разгон) / 2600 (разгон) /2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3000 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 МГц. Все, как у серьезных полноразмерных решений. А максимальный объем памяти в 16 Гбайт говорит о поддержке платой модулей памяти объемом 8 Гбайт.

При использовании одной планки памяти производитель рекомендует задействовать первый слот, а не второй, как это часто рекомендуется для полноразмерных плат. Частично это может негативно сказаться на совместимости Maximus VI Impact с системами охлаждения процессора. Рядом со слотами нет привычной по другим платам ASUS кнопки MemOK!, куда бы ее могли перенести? А чего мелочиться, сразу на I/O панель:

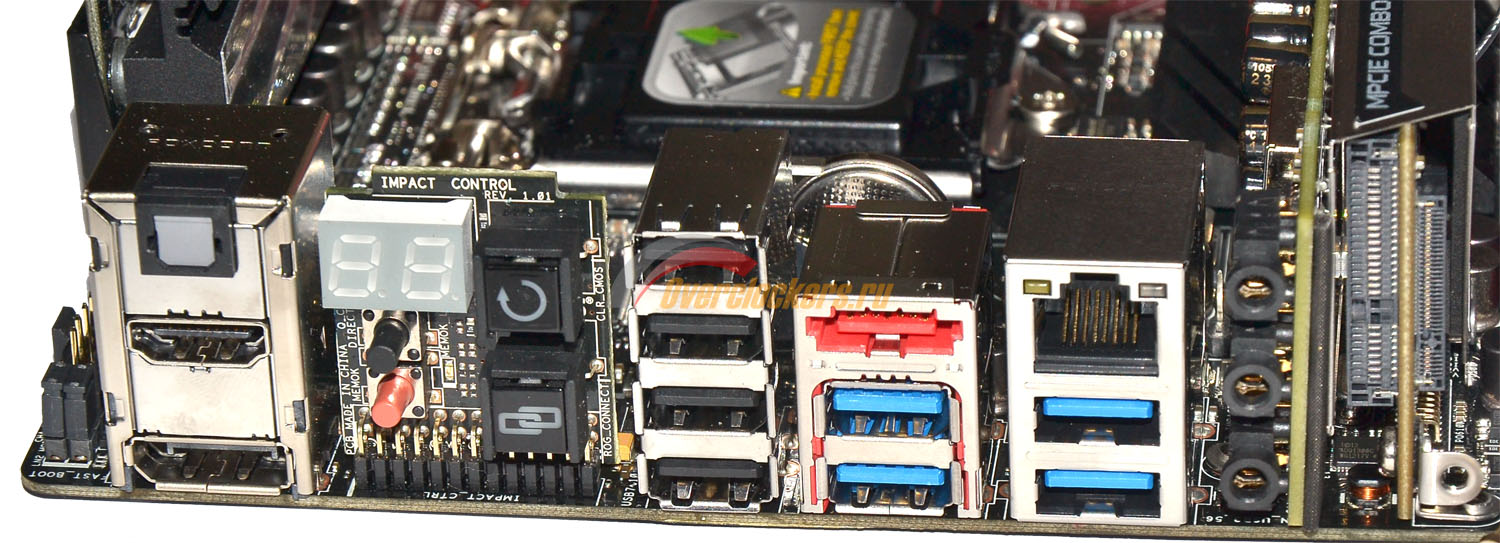

Как видно по фотографии выше, на I/O панели есть отдельная плата. Здесь помимо кнопки MemOK! расположилась кнопка DirectKey, позволяющая системе включиться с последующим входом в UEFI, кнопки ROG Connect и USB BIOS Flashback, и индикатор POST-кодов. Вот таким вот оригинальным образом в ASUS решили нехватку места на плате при стремлении сохранить функциональность серии ROG.

Если приглянуться к самой плате внимательнее, то всплывает еще несколько фишек. В частности, у слотов оперативной памяти расположены кнопки включения/перезагрузки системы:

В верхнем левом углу платы расположились два джампера:

Один из переключателей отвечает за включение режима FAST BOOT, способствующего ускорению загрузки системы, второй ответственен за включение режима LN2 Mode, предназначенного для экстремального разгона. Да, несмотря на миниатюрность, материнскую плату действительно можно использовать и для экстрима, что, к примеру, доказывает установленный именно на Maximus VI Impact рекорд по разгону оперативной памяти.

Пространство слева внизу платы весьма насыщенно:

Здесь расположились разъемы для подключения звуковой карты и модуля mPCIe Combo II, а также точки для замера основных напряжений системы. Правда, интересно, кто этими точками решит воспользоваться, с учетом того, что они расположены не вдоль края платы и труднодоступны (практически недоступны), когда в системе установлена видеокарта или любой из подключаемых к близлежащим разъемам модулей.

Помимо неудобного расположения точек замера напряжений, не лучшее место выбрано и для портов SATA:

Справа вплотную к ним расположены слоты оперативной памяти, слева радиатор системной логики Intel Z87, снизу графический порт. В итоге SATA порты находятся как бы в углублении по высоте, что еще больше усложняет доступ к ним. С другой стороны, а куда их еще переместить-то? Аналогичная компоновка была и в случае с P8Z77-I DELUXE. Что касается самих портов, то все четыре поддерживают стандарт SATA 6 Гбит/с и обеспечены набором системной логики. Сторонние контроллеры не используются.

За сеть отвечает контроллер Intel I217-V:

В качестве Multi-IO используется микросхема Nuvoton NCT6791D.

На задней панели ASUS Maximus VI Impact расположены:

• Модуль mPCIe Combo II;
• Одна кнопка USB BIOS Flashback;
• Одна кнопка ASUS ROG Connect;
• Одна кнопка MemOK!;
• Одна кнопка DirectKey;
• Четыре USB 2.0;
• Четыре USB 3.0;
• Один eSATA;
• Один DisplayPort;
• Один HDMI;
• Один разъем LAN;
• Оптический выход S/PDIF;
• Три аудиоразъема 3.5-мм mini-jack.

Кому-то из пользователей может не понравиться отсутствие разъема DVI, но в остальном конфигурация I/O панели сбалансирована, есть и eSATA, и USB порты в сумме восемь штук.

Фотография материнской платы, позволяющая оценить высоту компонентов:

Расположение элементов:

Система охлаждения

Система охлаждения Maximus VI Impact представлена двумя радиаторами, один установлен в преобразователе питания процессора, второй на наборе системной логики.

Первый весьма скромен:

Для теплорассеивателя большего размера на материнской плате банально нет места. Зато у радиатора есть полноценная прижимная пластина, которая хоть и не участвует в отводе тепла, зато позволяет защитить преобразователь питания от изгиба.

На радиаторе используется термопрокладка средней толщины, проблем с контактом силовых элементов нет, прижим по всей площади равномерный.

Невелик по размерам и радиатор набора системной логики Intel Z87:

Но с низким энергопотреблением микросхемы чипсета способна справиться и такая конструкция.

Непривычно это видеть, но в данном случае для радиатора системной логики использовали точно такую же термопрокладку, как и для радиатора преобразователя питания процессора.

Система питания

В отличие от классических системных плат, на ASUS Maximus VI Impact преобразователь питания вынесен на отдельную плату и расположен перпендикулярно самой материнской плате:

На этой плате разместились два преобразователя питания: восьмифазный для процессора и двухфазный для памяти.

В питании ЦП используются микросхемы International Rectifier IR3553, по одной на каждую фазу. В питании памяти применены микросхемы Texas Instruments CSD87588N, по одной на фазу.

Оба ШИМ-контроллера расположены с обратной стороны преобразователей питания:

Восемь фаз питания процессора обеспечивает контроллер DIGI+ ASP1251 (International Rectifier IR3563A), за две фазы питания памяти отвечает контроллер DIGI+ ASP1103.

Возможности BIOS Setup

UEFI меню линейки ROG системных плат ASUS было подробно рассмотрено в предыдущем обзоре, посвященном Maximus VI Extreme. В случае с Maximus VI Impact различия минимальны.

Первое отличие можно обнаружить на вкладке Overclocking Presets:

По сравнению с Maximus VI Extreme здесь к профилям добавились готовые настройки для покорения высоких частот работы памяти. Забегая вперед, скажу, что со стендовыми комплектами памяти ни один из профилей не запустился.

Второе отличие касается возможностей разгона базовой частоты, здесь нет опции Source Clock Tuner, управляющей входным сопротивлением для базовой шины процессора:

И, наконец, третье отличие можно обнаружить на вкладке Tweakers’ Paradise:

На Maximus VI Impact отсутствуют настройки PLX моста (поскольку самого моста на плате нет) и нет возможности отключения процессорного контроллера PCI-Express. Последнее легко объясняется тем, что PCI-E порт у материнской платы один-единственный, а на Maximus VI Extreme преимущество заключалось в возможности использовать графический адаптер в слоте, идущем от набора системной логики.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

Расположение разъемов для подключения вентиляторов на Maximus VI Impact:

В сумме у модели ASUS четыре разъема, что для форм-фактора Mini-ITX неплохо, у предшественницы в виде P8Z77-I DELUXE таких разъемов было всего два.

Что касается их расположения, то оно не слишком удобно, ибо три разъема из четырех собраны в одном месте, труднодоступном при установленной системе охлаждения процессора.

Настройки по управлению оборотами вентиляторов содержатся в разделе UEFI Monitor/Fan Speed Control:

Для каждого из четырех разъемов доступно раздельное управление скоростью вращения.

Для автоматической регулировки оборотов доступны профили Standard/Silent/Turbo, а также ручной режим, где раскрываются дополнительные настройки. В последних задаются значения минимальной и максимальной скорости вращения крыльчаток вентиляторов, температура CPU, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» – от 20 до 100% (60% для режима Q-Fan Control «Advanced Mode»), диапазон задаваемых температур ЦП – от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» – от 60 до 100%, нижняя планка температуры процессора зафиксирована на 40 градусах, а верхняя регулируется до 75 градусов.

Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Регулировка средствами FAN Xpert 2:

Как и в случае с полноразмерными платами ASUS, возможности регулировки не должны ограничить пользователя при сборке и настройке системы. Если при настройках из UEFI диапазон регулировки не слишком широкий, то при использовании программного обеспечения FAN Xpert 2 в любом из разъемов можно управлять скоростью как 3-pin, так и 4-pin вентиляторов в диапазоне оборотов от максимальных вплоть до полной остановки.

Отмечу небольшое различие по сравнению с полноразмерными платами: на сей раз для 3-pin вентилятора диапазон регулировок процессорного разъема средствами UEFI совпал с диапазоном регулировок разъемов CHA_FAN1-3. Собственно, при одиночном вентиляторе аналогично работают и полноразмерные платы, но у тех есть разъем CPU_OPT, и когда один из процессорных разъемов на полноразмерных платах занят 4-pin вентилятором, расширяется диапазон регулировок для 3-pin вентилятора. А здесь, нет разъема – нет и такого поведения системы.

Технические характеристики

Тестовый стенд

Тестирование материнской платы ASUS Maximus VI Impact проводилось в составе следующей конфигурации:

• Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
• Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
• Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Ватт;
• Корпус: открытый стенд.

Проверка разгона

Разгон по BCLK

В отличие от системных плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

По сравнению с недавно протестированной Maximus VI Extreme у материнской платы нет опции Source Clock Tuner, так что предварительно можно ожидать поведения, схожего с протестированными ранее Z87-A, Z87-PLUS и Sabertooth Z87. Предположение подтвердилось уже при первых экспериментах с CPU Strap 100.

При использовании CPU Strap 100 МГц Maximus VI Impact смогла разогнать процессор до 107.2 МГц:

При использовании CPU Strap 125 МГц материнская плата разогнала i7-4770K до 141.3 МГц:

При использовании CPU Strap 167 МГц плата разогнала процессор до 188 МГц:

Конечно, до результатов Maximus VI Extreme (показавшей 118.06 МГц / 146.7 МГц / 195.6 МГц) тестируемой материнской плате далеко, но все же результаты разгона базовой частоты нельзя назвать плохими. Для экспериментов с разгоном процессора/памяти диапазона изменения настроек достаточно.

Разгон оперативной памяти

Замер напряжения питания памяти:

Замеры производились при помощи мультиметра Mastech MY64. Судя по его показаниям, плата ASUS склонна к легкому завышению напряжения питания памяти, хотя отклонения можно назвать небольшими.

Для проверки разгона оперативной памяти теперь помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung будет использоваться комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

При разгоне комплекта G.Skill материнская плата показала результат 2637 МГц, то есть повторила результат разгона Maximus VI Extreme:

Результат примерно на 10 МГц выше, чем показали большинство Z87 материнских плат ASUS ранее.

В случае с комплектом Corsair была достигнута частота работы памяти 2760 МГц:

В дальнейшем еще предстоит выяснить, что послужило ограничением – «кит» DDR3, материнская плата или просто не максимально удачно подобранные настройки, а пока таков результат первой «пристрелки» комплекта.

По поведению можно отметить требовательность процессора на System Agent Voltage: для 2760 МГц необходимо было выставлять уже 1.08 В, в то время как для 2750 МГц – 1.03 В, а для 2600 МГц и вовсе 0.93 В. Стоит отметить, что при частоте 2760 МГц система была стабильна под нагрузкой, в то время как при 2770 МГц уже не проходила POST.

Разгон процессора

Для начала проверим работу Load-Line Calibration для CPU Input Voltage:

Замеры производились при помощи мультиметра Mastech MY64. В дальнейшем при тестировании использовался режим Level 5.

Стендовый процессор немногим ранее был скальпирован, и штатный термоинтерфейс между кристаллом и теплораспределителем сменился жидким металлом. В качестве системы охлаждения теперь применяется СЖО, а не используемый ранее Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными платами существенно отодвинут.

В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

Для расслабленных настроек CPU Cache был достигнут результат разгона процессора 4819 МГц, что является лучшим показателем среди протестированных системных плат на данный момент.

Хотя причиной тут скорее является устоявшаяся на момент тестирования Maximus VI Impact прохладная погода, что помогло увеличить напряжение питания ЦП. В любом случае, разница составляет менее 10 МГц и не принципиальна.

При установке более агрессивного режима разгона CPU Cache с разгоном процессора пришлось откатиться до 4794 МГц:

Это лучший результат среди рассмотренных ранее плат. При этом с одновременным разгоном процессора и CPU Cache разница в разгоне между материнскими платами возросла, в таком режиме разгона разница в температурах более ощутима.

• CPU Input Voltage: 2.2 В;
• CPU Core Voltage: 1.462 В;
• CPU Cache Voltage: 1.455 В.

Температурный режим

Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-23 градуса по Цельсию.

Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на системную плату.

В качестве теста для прогрева использовался Prime 95 Small FFTs.

Что касается температурного режима преобразователя питания, то материнская плата стресс-тест не прошла, все же площадь радиаторов для пассивного охлаждения слишком мала. Да и форм-фактор Mini-ITX и жидкостное охлаждение ЦП при отсутствии обдува радиаторов платы – это перебор. На температуру в 101 градус радиатор преобразователя питания вышел за 12 минут, после чего видимо сработала температурная защита: система выключилась и отказалась включаться вплоть до остывания чуть ли не до комнатной температуры.

В случае с радиатором системной логики никаких проблем с температурным режимом не возникло.

Встроенный звук

На сей раз результаты в RightMark Audio Analyzer снять не удалось, программа упорно рапортовала об ошибке «Inter-channel leakage in the recorded signal», хотя провод был подключен правильно и проверялся с другой материнской платой, так что увы.

Могу лишь субъективно отметить, что по сравнению с домашним компьютером на базе Maximus V Extreme (кодек ALC898) разницы при прослушивании музыки я не обнаружил.

Заключение

ASUS Maximus VI Impact – вторая попытка компании ASUS выпустить оверклокерскую материнскую плату форм-фактора Mini-ITX. Какие же впечатления остались по итогам тестирования? В первую очередь, конечно, это удивление от того, какой функциональностью удалось наделить плату с размерами 170x170 мм. Тут есть и модуль Wi-Fi, модуль Bluetooth, кнопки включения/перезагрузки системы, индикатор POST-кодов, а также восьмифазный преобразователь питания процессора и внешняя звуковая карта.

С другой стороны, без недочетов, которые являются следствием используемого форм-фактора, не обошлось. Так, при установленной в систему видеокарте перекрывается доступ к слотам оперативной памяти, точки замера напряжений присутствуют чисто номинально, в реальности ими практически невозможно воспользоваться, можно отметить и неудобное расположение портов SATA. Помимо всего прочего, материнская плата не прошла температурный стресс-тест.

Если суммировать плюсы и минусы рассмотренного решения, то итоговые впечатления скорее положительные, нежели отрицательные. Все же перед нами уникальный продукт.

Плюсы:

• Форм-фактор Mini-ITX;
• Наличие интерфейсов Wi-Fi и Bluetooth;
• Наличие индикатора POST-кодов и кнопок включения/перезагрузки системы;
• Наличие переключателя LN2 Mode;
• Наличие интерфейса ROG connect;
• Широкие возможности по управлению оборотами вентиляторов;
• Мощный преобразователь питания процессора;
• Предсказуемость материнской платы при разгоне;
• Наличие профилей настроек разгона памяти для различных микросхем.

Минусы:

• Не слишком удобная компоновка платы, как следствие используемого форм-фактора;
• Температурный стресс-тест материнская плата не прошла.

Страница материнской платы ASUS Maximus VI Impact на официальном сайте производителя:

• Глобальное зеркало;
• Русскоязычное зеркало.
