Лаборатория Overclockers.ru продолжает знакомить читателя с моделями корпусов шведской компании Fractal Design.
Лично меня их устройства с лаконичным дизайном и без лишних деталей всегда поражали своей продуманностью. Хороший тому пример – недавно рассмотренный Arc Midi R2.
Когда я начал разбираться с его возможностями, то перед глазами возник образ инженера, который реально сел и подумал практически над каждой деталью. И такая ситуация повторяется почти с любым корпусом Fractal Design (выбивается из этого стройного ряда лишь Core 1000, который больше похож на самозванца, самовольно присвоившего известную фамилию).
На этот раз вы познакомитесь с продолжателем славных традиций серии Arc – Fractal Design Arc XL. Он был представлен в начале ушедшего лета одновременно с Midi R2 и вот наконец-то добрался до прилавков.
Как понятно из названия, габариты корпуса весьма серьезные, вследствие чего список поддерживаемых стандартов материнских плат помимо привычных ATX, mATX и Mini ITX пополнился еще E-ATX и XL-ATX. Сведений о реальной стоимости Arc XL пока нет, остается довольствоваться лишь рекомендованным ценником в ~$130.
Памятуя об особенностях маленького Midi R2, предвкушаю интересный обзор еще более интересной модели. Так что отставим пространные рассуждения и займемся главным героем.
На этом фронте у шведов без перемен. Такая же коробка из плотного картона светло-коричневых тонов, как и в случае с младшим братом.
Размер упаковки 630 х 320 х 620 (В) мм, а масса 16.3 кг. Торцы коробки снабжены вырезами для переноски, но при таком весе c их помощью можно лишь донести упаковку до автомобиля.
Одна из сторон содержит схематическое изображение корпуса, а с противоположной стороны Arc XL представлен в полуразобранном виде.
Все части снабжены номерами, а их расшифровка содержит данные о многих особенностях продукта. Но для изучения дифирамбов производителя придется практиковаться во владении английским языком, поскольку на кириллице там ни слова.
Торцы упаковки несут полезную информацию о технических характеристиках модели, а также еще один схематический рисунок корпуса в профиль без боковой стенки.
Защиту Arc XL от превратностей транспортировки и российских дорог обеспечивает пара пенопластовых демпферов вкупе с прозрачным полиэтиленовым пакетом.
Руководство пользователя находится тут же. Как такового пособия по сборке там нет, зато подробно расписаны возможности монтажа отдельных компонентов (таких как радиаторы СВО, например).
Коробочка с комплектом поставки в свою очередь запрятана в отсеках для жестких дисков.
Все винты внутри заботливо разложены по разным полиэтиленовым пакетикам.
В набор крепежных элементов и дополнительных аксессуаров входят:
Как легко убедиться, комплект поставки содержит только самые необходимые элементы, которые могут понадобиться при сборке.
Пользователи, знакомые с экстерьером Arc Midi R2, не увидят ничего нового в дизайне Arc XL.
Шведы из Fractal Design решили идти по легкому пути и просто масштабировали среднюю «башню» до размеров Full Tower. С другой стороны, это плюс, поскольку симбиоз прямых линий без лишних деталей, фронтальной панели с закругленными краями и черного цвета рождает минималистский и строгий дизайн, от которого веет суровостью викингов.
Физические размеры главного героя составляют 232 x 572 x 552 (В) мм при массе в 13.8 кг.

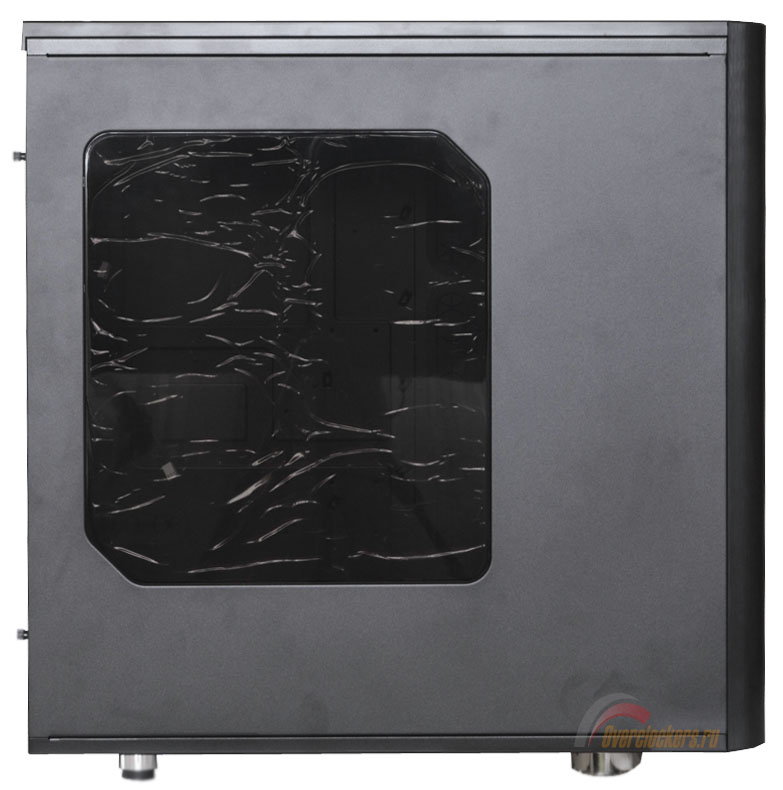

Боковая стенка Arc XL снабжена прозрачным окошком, которое на заводе закрыли пленкой с двух сторон.
Оргстекло используется точно такое же, как у младшего родственника, что не стоит записывать в плюс. Оно затемненное, из-за чего даже при наличии подсветки в корпусе вы скорее будете видеть свое отражение, нежели установленное «железо». Подобное решение скорее оценят любители заниженных автомобилей «LADA», чем поклонники моддинга.
Фронтальная часть Fractal Design Arc XL изготовлена из черного толстого пластика.
Корпус получил четыре отсека для устройств 5.25”, которые по умолчанию закрыты заглушками. Снизу располагается сетчатая панель, скрывающая нагнетающий вентилятор. Для того чтобы ее снять, надо мягко надавить на верхние углы.
Сама панель (помимо металлической сетки) изнутри выложена пористым материалом толщиной ~5 мм, который служит защитой от пыли и шума.
Собственно фронтальная часть держится на нескольких защелках, и для ее снятия придется залезть внутрь.
Другая боковая стенка полностью глухая и какого-либо интереса не представляет.

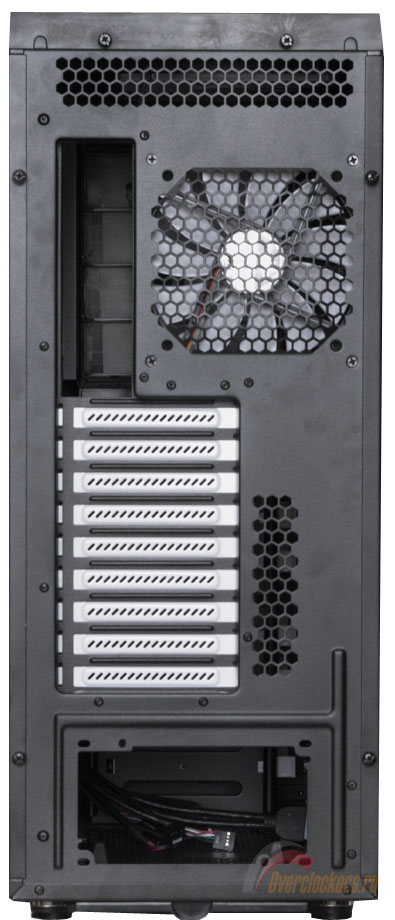

Тыльная сторона в этом плане более интересна. Там взору открывается вырез для портов материнской платы, а сбоку от него расположился вытяжной вентилятор размера 140 мм.
Девять слотов расширения закрыты белыми заглушками. Блок питания располагается снизу. Странно, но задняя стенка лишена уже такого привычного атрибута как вырезы под шланги СВО.
Теперь переместимся выше. Практически вся верхняя панель закрыта металлической сеткой.
Сама накладка изготовлена из пластика и закрепляется парой винтов в задней части. Под ней обнаруживается еще один вентилятор и множество посадочных мест для дополнительных вертушек.
Сетчатая панель изнутри снабжена пылевым фильтром из черного пористого материала.
В передней части расположились кнопки управления и порты быстрого доступа.
Всего там собрались четыре разъема USB: пара 3.0 и пара версии 2.0, плюс стандартные аудиовыходы. А между ними вклинилась кнопка включения.
Главный герой снабжен встроенным контроллером вентиляторов, переключатель которого размещен слева (на фотографии выше сверху). Реобас можно зафиксировать в трех положениях, последовательно понижая напряжение с 12 В до 7 В и 5 В.
Днище Arc XL обильно снабжено вентиляционными отверстиями, поэтому их закрывает фильтр на пластиковом каркасе, который встает в специальные пазы.
Извлекается он легко и для этого даже не придется проводить какие-либо манипуляции с корпусом.
Устойчивость Fractal Design Arc XL обеспечивают четыре ножки с мягкой основой.
Чтобы ознакомиться с интерьером Arc XL, необходимо снять боковые стенки и налаженная машина вдруг дает сбой. Хваленая (мною же!) шведская продуманность куда-то улетучилась – боковые стенки не снабжены отгибами, за которые можно было бы их взять и (самое главное) удержать. Толщина металла здесь составляет 1.5 миллиметра, как следствие дверца тяжелая, так что поддеть боковину ногтями и удержать за край довольно сложно. Особенно если это происходит в вертикальном положении. Такой странный просчет стоил мне появления еще одной серьезной царапины на паркете.
После этих процедур нам предстают внутренности Arc XL во всей красе. Он изготовлен из холоднокатаной стали, толщина основного шасси – 1.2 мм.
Компоновка более чем стандартная. В передней части располагаются корзины для накопителей и устройств 5.25”.
Разработчики уже не впервые придерживаются странного консерватизма, поэтому четыре отсека для оптических приводов лишены даже намека на безвинтовое крепление. Видимо, положить болтики в комплект дешевле.
Корзина для жестких дисков состоит из двух частей. Общее количество накопителей, которые можно здесь разместить, доходит до восьми штук.
Интересно, что эта цифра не изменилась после увеличения размеров. У Arc Midi R2 доступно точно такое же количество посадочных мест.

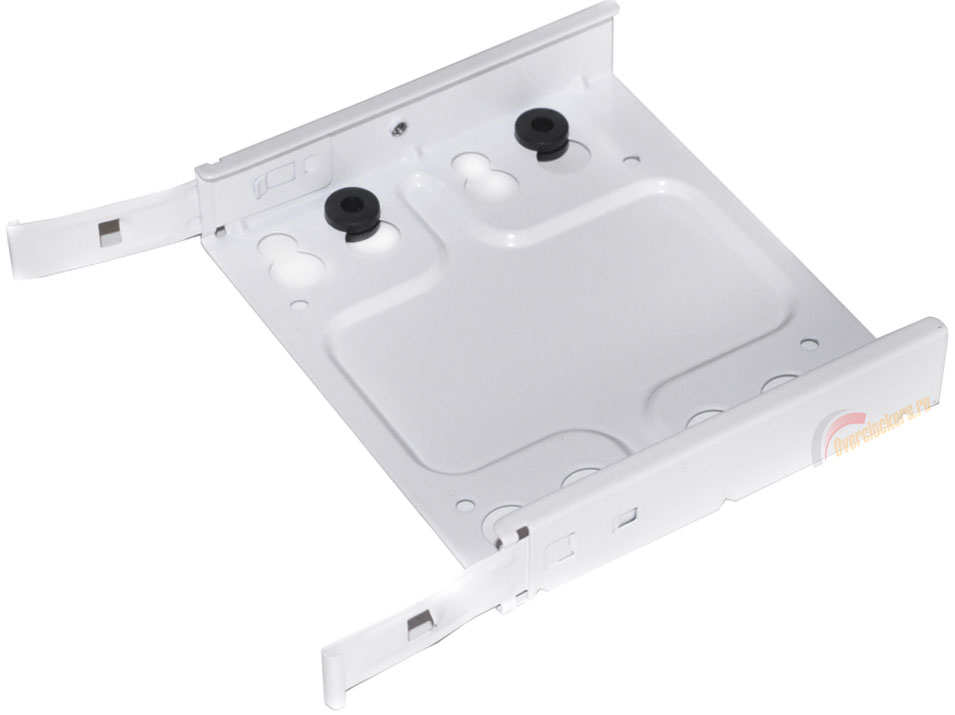

Каждая часть состоит из четырех металлических лотков.
На нем можно с одинаковым успехом разместить как привычный HDD 3.5”, так и твердотельный диск 2.5”.
Верхняя часть корзины легко извлекается из корпуса. Для этого необходимо открутить пару винтов с накатанной головкой. Самое интересное, что корзину можно развернуть на 90 градусов, что в теории должно способствовать лучшему охлаждению накопителей.
А можно удалить ее полностью.
Нижняя часть тоже может порадовать вариантами своего размещения. Правда, откручивается она уже сложнее – семь винтов и без отвертки не обойтись. Корзину можно зафиксировать в двух положениях, в зависимости от того, сколько свободного места в передней части вы хотите освободить.
Поддон для материнской платы по краям обрамлен большими вырезами для прокладки кабелей, которые закрыты резиновыми заглушками.
Блок питания устанавливается на специальные выступы, поднимающие его от днища на пару сантиметров.
Набор монтажных отверстий позволяет установить блок в двух положениях.

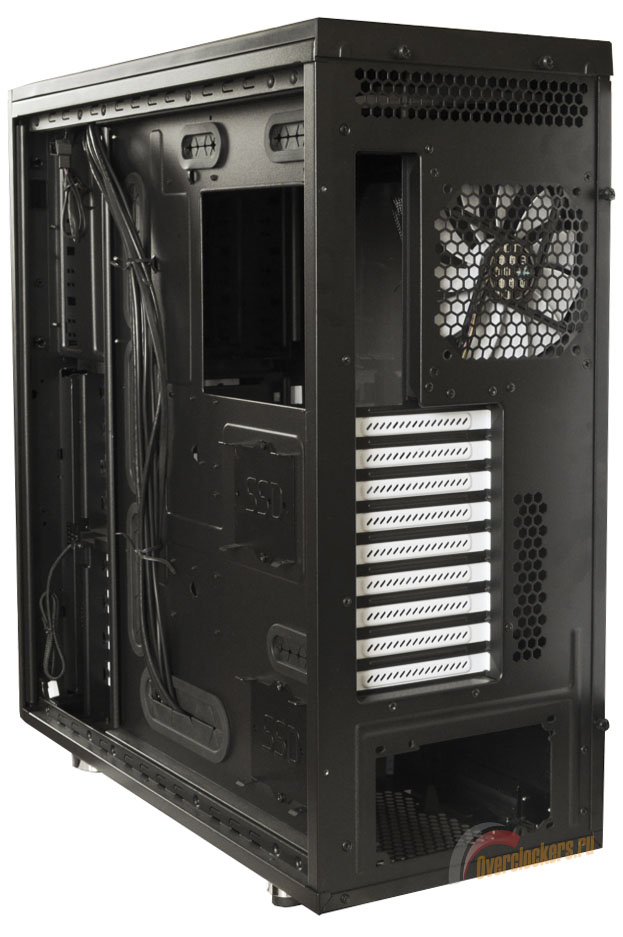

С обратной стороны нас встречает толстый пучок кабелей от портов быстрого доступа. А сверху заметны коннекторы встроенного реобаса. Там выведены всего три разъема 3 pin и один Molex для питания.
В нижнем правом углу виднеется пара посадочных мест под накопители, которые помечены красноречивой надписью «SSD».
У Arc Midi R2 тоже была такая возможность, но там все дело ограничилось насверленными отверстиями.
Таким образом, количество дисков 3.5”, которые можно разместить внутри главного героя, равняется восьми, для твердотельных накопителей этот параметр подрастает до цифры десять.
Кроме этого в поддоне присутствует множество скоб для закрепления кабелей. Расстояние от боковой стенки составляет 18 мм, что в теории позволяет скрыть все за материнской платой.
Общее качество изготовления находится на высоком уровне. А вот качество покраски от корпуса к корпусу мне нравится все меньше. После пары снятий боковых стенок на местах закручивания винтов уже просматривается голый металл.
Боковые стенки, несмотря на свою толщину и отгибы по краям, играют в руках точно так же, как и основное шасси.
За температурные показатели компонентов отвечают три близнеца из серии Silent с индексом R2. Один расположен на передней стенке:
Его основная задача – охлаждение жестких дисков и закачка в объем корпуса холодного воздуха.
Пара других пропеллеров занимается обратным процессом. Один из них находится на задней стенке,…
… а другой под крышкой.
Теперь понятно назначение фильтров даже на вытяжных отверстиях. Разработчики сделали упор на отрицательном давлении внутри Arc XL, что повлечет усиленное нагнетание воздуха через любые доступные места.
В основе каждого вентилятора лежит гидродинамический подшипник, который должен обеспечить тишину работы вкупе с большим сроком службы. Крыльчатка состоит из одиннадцати лопастей и способна крутиться на максимальной скорости в 1000 об/мин. Данные о показателях шума или объемах прокачиваемого воздуха отсутствуют.
А теперь обратимся к вариантам расширения, которых тут предостаточно. Сами разработчики пишут, что смогли обеспечить эффективную комбинацию воздушного и водяного охлаждения. Приведу снимок корпуса в неглиже, без пластиковых накладок:
На переднюю стенку можно поставить еще один вентилятор размером 140 мм. Если оставить корзину для HDD в покое, то на днище помещается пропеллер 140/ 120 мм. Такая же ситуация с задней стенкой, на которой штатную «стосороковку» можно заменить вертушкой 120 мм.
Самое вкусное осталось на десерт. Когда снимаешь пластиковую накладку, то поначалу даже глаза разбегаются от обилия монтажных отверстий.
Полный список доступных вариантов следующий:
Но про баланс с водяным охлаждением сказано отнюдь не для рекламы. Инженеры Fractal Design подумали о размещении двухсекционного радиатора 2 х 120 или 2 х 140 под крышей, причем их расположение смещено к боковой стенке, так что даже при условии использования толстого радиатора вероятность помех для материнской платы минимальна. К тому же никто не помешает установить радиатор 3 х 120, но его толщина будет ограничена, поскольку посадочные места для него идут по центру крышки.
Продолжая тему водяного охлаждения, скажу, что возможность монтажа толстого «двухсекционника» на передней стенке уже позволяет собрать в границах корпуса производительную и тихую СВО. Если кому-то этого будет мало, то пространство на днище и задней стенке позволяет разместить радиаторы 1 х 120/140 мм.
Внутри главного героя на время тестирования нашло приют привычное «железо» моего тестового стенда:
Установка комплектующих не вызывает проблем. Для начала берем стойки под материнскую плату и вкручиваем их в отверстия, соответствующие форм-фактору платы. Правда, никакой легенды для этого нет, так что приходится действовать наобум.
На вкрученные стойки ставим системную плату и закрепляем винтами из комплекта.
Жесткие диски размещаются в металлических лотках. Для «винчестеров» используются винты с широкой шляпкой, которые прикручиваются сквозь резиновые прокладки.
Далее их необходимо задвинуть в направляющие корзины. Лотки держатся очень прочно.
Помимо основного размещения пару SSD можно закрепить за материнской платой.
Правда, подобное размещение не оставляет шансов на использование углового разъема SATA – оно просто не влезет.
Монтаж видеокарты не составляет труда – стоит только открутить черные винты с накатанной головкой.
Последним пунктом остается блок питания. Наличие большого отверстия в нижней части позволяет без особых проблем вывести все кабели под боковую стенку, а вырезы по периметру «материнки» открывают доступ к нужным разъемам.
В итоге получилась аккуратная сборка с минимумом кабелей в рабочем пространстве. С обратной стороны пришлось воспользоваться несколькими стяжками, чтобы собрать кабели воедино.
Однако закрыть боковую стенку все равно было не просто (пришлось класть корпус набок). Еще бы миллиметров 5 дополнительной ширины здесь бы точно не помешали.
В основном отсеке расстояние от поддона для материнской платы до боковой стенки составляет около 200 мм, а это значит, что внутри можно разместить процессорные СО высотой до 180 миллиметров.
Край видеокарты отделяет от корзины с жесткими дисками более 60 мм, а если удалить корзину для HDD, то освобождается пространство для плат расширения длиной 480 мм!
От верхней крышки край материнской платы отделяет ~65 мм.
После установки боковой стенки можно любоваться на компоненты компьютера, но это только в теории.
Само окошко небольшое, его тонировка позволяет разглядеть только заметные красные линии видеокарты и никелированные пластины Silver Arrow SB-E. Ну и собственное напряженное лицо вдобавок.
| Название модели | Fractal Design Arc XL |
| Тип конструкции | Full Tower |
| Габариты корпуса (Ш х В х Г), мм | 232 x 552 x 572 |
| Масса корпуса (нетто), кг | ~13.8 |
| Материал корпуса | Сталь / Пластик |
| Цветовая вариация | Black (Черный) |
| Внешние 5.25 дюймовые отсеки, шт. | 4 |
| Внутренние 3.5"/ 2.5" отсеки, шт. | 8 + 2 места под SSD за поддоном |
| Слоты расширения, шт. | 9 |
| Внешние порты | 2 x USB 3.0 2 x USB 2.0 HD Audio |
| Поддержка материнских плат | ATX, microATX, Mini ITX, E-ATX, XL-ATX |
| Штатная система охлаждения | Фронтальный: 1 х 140 мм (~1000 RPM, вдув); Тыловой: 1 x 140 мм (~1000 RPM, выдув); Верхний: 1 х 140 мм (~1000 RPM, выдув) |
| Возможности размещения радиаторов СВО |
Фронтальная часть: 2 х 140 (любой толщины); Дно: 1 х 120/140; Задняя стенка: 1 х 120/140; Крыша: 2 х 120/140 либо 3 х 120 |
| Максимальная длина видеокарты, мм | 360 (480) |
| Максимальная высота кулера CPU, мм | 180 |
| Максимальная длина БП, мм | ~190 |
Стендовый процессор был разогнан до частоты 4.8 ГГц при напряжении 1.45 В. Оба вентилятора процессорной системы охлаждения были подключены к материнской плате, а профиль управления вентиляторами в BIOS устанавливался в положение «Standard».
Оперативная память и видеокарта функционировали на штатных частотах. На время тестирования турбина референсной системы охлаждения работала на 80% своей мощности.
Роль испытателя для i5-2500K выполняла программа LinX с AVX версии 0.6.4. Объем задействованной памяти составил 2048 Мбайт, а длился тестовый прогон 15 минут.
За температурными показателями следила программа RealTemp 3.70. Фиксировался результат самого горячего ядра.
Тестирование видеокарты осуществлялось программой MSI Kombustor. После прогона 20-25 минут с помощью программы MSI Afterburner фиксировались максимальные значения ядра после стабилизации (5-7 минут без изменений).
Жесткий диск нагружался копированием разнообразных файлов на другой раздел общим объемом ~300 гигабайт. За его самочувствием следила утилита HWMonitor 1.23.
Корпус снабжен встроенным реобасом, который регулирует напряжение в диапазоне от 12 В до 5 В. Путем нехитрых математических вычислений эти значения были переведены в привычные об/мин. Таким образом, все испытания прошли на скорости крыльчатки 1000, 600 и 400 оборотов в минуту.
Замеры шума производились при помощи шумомера TENMARS TM-102 в ночное время при закрытых окнах, чтобы минимизировать влияние посторонних звуков на результаты. Во время замеров микрофон находился на расстоянии в 1 метр. Система работала без нагрузки, так что вентиляторы процессорной СО и турбина видеокарты работали в тихом режиме.
Напоследок замечу, что все тесты были проведены в среде операционной системы Windows 7 Максимальная с последними обновлениями.
Проверим, как справятся со своей задачей три штатные «стосороковки».
Температура CPU, °CОткрытый стенд побеждает Arc XL в охлаждении процессора и видеокарты, но на максимальной скорости корпусных вентиляторов отрыв весьма небольшой. А вот HDD, наоборот, стал чувствовать себя гораздо комфортнее.
Как уже упоминалось, верхняя часть корзины для HDD может быть повернута на 90 градусов, что в теории должно улучшить продуваемость. Ряд дополнительных тестов показал, что температура жестких дисков падает еще на один градус при таком положении. На результатах видеокарты дополнительный приток воздуха если и сказался, то программа мониторинга этого не зафиксировала.
Показатели температур стоит всегда соотносить со значениями уровня шума, так что предлагаю обратиться к данным шумомера.
Звуковое давление, дБFractal Design Arc XL оказался на удивление тихим корпусом. Ночью его отчетливо слышно на максимальной скорости всех родных вентиляторов, но этот шум не донимает. Хотя из всего ансамбля наиболее громкой оказалась фронтальная вертушка. После снижения оборотов желтая майка лидера в этом соревновании переходит к пропеллеру под верхней крышкой, у которого с понижением оборотов начинает немного потрескивать подшипник.
В остальном же звуковые характеристики оказались на приятном уровне – при просмотре сайтов в течение дня Arc XL можно просто не услышать, даже если корпус будет стоять в метре от пользователя. Но можно сделать по-другому – без особого риска для здоровья компонентов уменьшить обороты вентиляторов. Главный герой в таком режиме будет напоминать о себе только в минуты серьезной нагрузки на процессор или видеосистему. А температуры компонентов будут в норме (хотя и несколько выше, чем на открытом стенде).
Продукт Fractal Design вновь порадовал нас приятным внешним видом и строгим дизайном в духе минимализма. Большие размеры позволяют разместить самое габаритное «железо», а инженеров, проектировавших внутреннее устройство, можно сдавать в аренду другим производителям – настолько хорошо они сделали свое дело.
Возможности штатной системы охлаждения позволяют охладить пыл разогнанного процессора и видеокарты. При этом корпус остается достаточно тихим даже на максимальных оборотах. Стоит отметить и продуманность размещения СВО. За счет того, что посадочные места смещены к боковой стенке, ограничений на толщину радиатора под верхней крышкой нет. Передняя стенка может принять радиатор 2 х 140 мм и при этом можно сохранить четыре лотка для накопителей 3.5”.
К сожалению, не обошлось и без минусов. Причинами для критики стали странная непродуманность снятия боковых стенок, когда они могут запросто свалиться с причинением легких телесных повреждений, и неудовлетворительное качество покраски.
Кроме этого не совсем понятна консервативная позиция Fractal Design. Многие производители уже давно организовали крепление жестких дисков и оптических приводов без применения отверток и винтов, а вот шведы чего-то ждут. Плюс еще такой нюанс как стойки для материнской платы – у конкурентов они зачастую установлены на заводе, дабы облегчить жизнь сборщикам. В случае же главного героя производитель решил ограничиться сверлением отверстий. Их даже не разметили под разные форм-факторы системных плат.
Модное окошко в боковой стенке не отрабатывает толком своих функций, и при реализации более-менее серьезного моддинг-проекта скорее всего будет заменено, поскольку темное стекло совсем не располагает к лицезрению красоты смонтированной системы.
Мое субъективное мнение сводится к тому, что если у вас еще нет материнской платы формата ATX и больше, то стоит обратить внимание на более маленький корпус Arc Midi R2. Возможности установки СВО он предлагает такие же, как старший брат, количество посадочных мест для накопителей абсолютно одинаковое, но при этом его размеры существенно меньше.
Плюсы:
Минусы:
Серьезных минусов выявить не удалось. А несерьезные перечислены выше. Я все еще лелею надежду, что инженеры Fractal Design вступят в 21 век и начнут использовать системы безвинтового крепления.
